KASUTUSJUHEND ACM 808/BA/WH WHIRLPOOL

Laadige alla täielik juhend veebisaidilt http://docs.whirlpool.eu võihelistagegarantiivoldikus toodud telefoninumbril.

Enne seadmekasutamist lugege need ohutusjuhised läbi. Hoidke need hilisemaks kasutuseks käepärast. Nendes juhistes ja seadmel endal on toodud olulised hoiatused, mida tuleb alati järgida. Tootja ei vastuta selle eest, kui ohutusjuhiseid ei järgita, seadet kasutatakse valesti või määratakse sellele sobimatu seadistus.

⚠ Väikelapsed (vanuses 0-3 aastat) tuleb seadmest eemal hoida. Lapsed (vanuses 3-8 aastat) tuleb seadmest eemal hoida, kui nende järele ei valvata. Lapsed alates 8 eluaastast ja isikud, kes on piiratud füüsiliste, sensoorsete või vaimsete võimetega või ilma kogemuste või teadmisteta, võivad seadet kasutada ainult siis, kui nende tegevust jälgitakse või neid on seadme ohutuks kasutamiseks juhendatud ja nad mõistavad sellega seotud ohtusid. Jälgige, et lapsed seadmega ei mängiks. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

⚠ HOIATUS! Seade ja selle ligipääsetavad osad muutuvad kasutamisel kuumaks. Vältige kütteelementide puudutamist. Nooremad kui 8 aastased lapsed tuleb seadmest eemal hoida, kui nende tegevust pidevalt ei jälgita.

⚠ HOIATUS! Kui pliidiplaat on pragunenud, ei tohi seadet kasutada, sest tekib elektrilöögioht.

⚠ HOIATUS! Süttimisoht: ärge hoidke toiduvalmistamise pindadel esemeid.

⚠ TÄHELEPANU! Küpsetamist tuleb jälgida. Lühidat küpsetamist tuleb jälgida pidevalt.

⚠ HOIATUS! Rasva või öliga toidu küpsemine pliidil ilma järelevalveta võib olla ohtlik, sest tekib tuleoht. ÄRGE KUNAGI püüdke kustutada tuld veega, selle asemel lülitage seade välja ja seejärel katke leegid näiteks kaane või tuletekiga.

⚠️ Ärge kasutage pliidiplaati töö- või abipinnana. Hoidke riided ja muud tuleohtlikud materjalid seadmest eemal, kuni köik selle osad on täielikult maha jahtunud, vastasel juhul võib tekkida tuleoht.

⚠️ Pliidiplaadile ei tohi asetada metallist esemeid, nagu noad, kahvlid, lusikad ja kaaned, kuna need võivad kuumeneda.

⚠ Lülitage plaadielement peale kasutamist välja ja ärge lootke ainult panniandurile.

LUBATUD KASUTUS

⚠ TÄHELEPANU! Seade ei ole möeldud kasutamiseks välise lülitusseadmega, nagu taimer, ega eraldi kaugjuhtimissüsteemiga.

⚠ Seade on ette nähtud kasutamiseks kodumajapidamises ja teistes sarnastes kohtades, nagu: kaupluste, kontorite ja teiste töökeskkondade töötajate köögipiirkondades; talumajapidamistes; klientidepoolthotellides, motellides, hommikusöögiga majutusasutustes ja teistes majutusettevõtetes.

⚠ Muud kasutusviisid (nt ruumide kütmine) pole lubatud.

⚠ Seade ei ole möeldud professionaalseks kasutuseks. Ärge kasutage seadet välitingimustes.

PAIGALDAMINE

⚠ Seadet tuleb käsitseda ja paigaldada kahe või enama inimesega, vastasel juhul tekib vigastuste oht. Lahtipakkimisel ja paigaldamisel kandke kaitsekindaid, sest tekib lõikeoht.

⚠️ Paigaldustööd, sh vee- (vajaduse korral) ja elektriühenduse loomine ning parandustööd, peab tegema vastava väljaõppega tehnik. Ärge parandage ega asendage seadme osi, kui seda kasutusjuhendis otseselteisoovitata.Hoidkelapsedpaigalduspiirkonnast eemal. Veenduge pärast seadme lahtipakkimist, et see ei ole transportimisel kahjustada saanud. Probleemide korral võtke ühendust edasimüüja või lähima teeninduskeskusega. Pärast paigalduse lõppu tuleb jäätmed (kile, vahtplast jms) panna hoiule lastele kättesaamatusse kohta, sest vastasel juhul tekib lämbumisoht. Enne paigaldamistöid tuleb seade vooluvõrgust lahti ühendada, sest tekib elektrilöögioht. Jälgige paigaldamise ajal, et seade ei kahjustaks toitejuhet, vastasel juhul tekib tule- või elektrilöögioht. Aktiveerige seade alles siis, kui paigaldamine on löpetatud.

⚠️ Kapi mõõtulõikamine peab toimuma enne seadme paikapanekut, eemaldada tuleb ka puidutükid ja saepuru.

⚠️ Kui seadet ei paigaldata ahju kohale, peab selle alla vastavasse ruumi panema eraldusplaadi (ei ole komplektis).

ELEKTRIGA SEOTUD HOIATUSED

⚠ Seadet peab olema võimalik vooluvõrgust lahti ühendada kas pistikut pesast välja tömmates, kui pistik on juurdepääsetav, või ligipääsetava mitmepooluselise lüliti abil, mis on paigaldatud pistikupesast ülesvoolu kooskõlas riiklike ohutuseeskirjadega. Seade peab olema maandatud vastavalt riiklikele elektriohutusstandarditele.

⚠️ Ärge kasutage pikendusjuhtmeid, mitmikpesi ega adaptereid. Elektrilised komponendid ei tohi pärast paigaldamist olla kasutajale ligipääsetavad. Ärge kasutage seadet märjana ega paljajalu. Ärge kasutage seadet, kui selle toitejuhe või pistik on vigane, kui see ei tööta korralikult või kui see on kahjustatud või maha kukkunud.

⚠ Kui toitejuhe on kahjustatud, peab tootja, volitatud teenindus või muu kvalifitseeritud isik selle samaväärse juhtmega asendama, et vältida elektrilöögiohtu.

⚠ HOIATUS! Enne hooldustööde tegemist veenduge, et seade on välja lülitatud ja toitevörgust lahti ühendatud; ärge kunagi kasutage aurpuhastusseadmeid, sest nendega tekib elektrilöögioht.

⚠️ Ärge kasutage abrasiivseid või söövitavaid tooteid, klooripõhiseid puhastusvahendeid ega traatnuustikuid.

PAKKEMATERJALIDE ÄRAVISKAMINE

Pakkematerjal on 100% taaskäideldav ja märgistatud taaskäitlemise sümboliga Pakendi osad tuleb ära visata kohusetundlikult ja täies vastavuses kohalike jäätmekäitlusnöuetega.

MAJAPIDAMISSEADMETE UTILISEERIMINE

See seade on toodetud taaskasutatavatest materjalidest. Körvaldage seade vastavalt kohalikele jäätmekäitluseeskirjadele. Elektriliste majapidamisseadmete jäätmekäitluse kohta saate täpsemat teavet kohalikust omavalitsusest, majapidamisseadmete kogumispunktist või poest, kust seadme ostsite. Seade on märgistatud vastavalt Euroopa Liidu elektri- ja elektroonikaseadmete jäätmete (WEEE) direktiivile 2012/19/EL. Tagades seadme korrektse utiliseerimise, aitate hoida ära potentsiaalseid negatiivseid möjusid keskkonnale ja inimeste tervisele.

Sümbol seadmel või seadmega kaasapandud dokumentatsioonis näitab, et seadet ei tohi käidelda olmejäätmena, vaid et see tuleb toimetada lähimasse elektri- ja elektroonikaseadmete kogumispunkti.

ENERGIASÄÄSTUNIPID

Kasutage maksimaalselt ära pliidiplaadi jääksoojust - lülitage pliit välja möni minut enne toiduvalmistamise löppu.

Poti või panni põhi peaks pliidirõnga täielikult katma; pliidirõngast väiksem nõu laseb osa energiast raisku.

Katke potid-pannid toiduvalmistamise ajal tihedalt sulguva kaanega ja kasutage võimalikult vähe vett. Kaaneta toiduvalmistamine suurendab märgatavalt energiatarbimist.

Kasutage ainult lameda põhjaga potte ja panne.

VASTAVUSDEKLARATSIOON

Seade täidab Euroopa Liidu määruse nr 66/2014 ökodisaini nõudeid kooskölas Euroopa standardiga EN 60350-2.

PAIGALDAMINE

• Pliit tuleb paigaldada tööpinna sisse 30–60 mm sügavusele.
  • Paigaldage pliidiplaadi alla eralduspaneel.
• Toote alumine osa ei tohi peale paigaldamist jääda kättesaadavaks.
• Ärge paigaldage eralduspaneeli, kui paigaldatud on pliidiplaadi alune ahi.
• Seadme alumise külje ja eralduspaneeli vaheline kaugus peab vastama joonisel toodud möötmetele.

- Toote öige töötamise tagamiseks ärge tökestage pliidiplaadi ja seadme vahelist minimaalselt nõutud vahemaad (min. 5 mm).

• Kui paigaldatud on pliidiplaadi alune ahi, veenduge, et ahi oleks varustatud jahutussüsteemiga.

- Integreerimise mõõtmeid ja paigaldust vaadake selles jaotises olevalt pildilt.

- Pliidiplaadi ja selle kohal oleva õhupuhasti vahel peab olema minimaalne kaugus. Vaadake lisateavet õhupuhasti kasutusjuhendist.

- Ärge paigaldage pliiti nõudepesumasina ega pesumasina lähedale, siis ei pääse aur ja niiskus elektroonikasölme, mis võiks seda kahjustada.

- Pliidiplaadi eemaldamiseks kangutage kruvikeerajaga (pole kaasas) lahti pliidiplaadi all asuvad ääreklambrid.

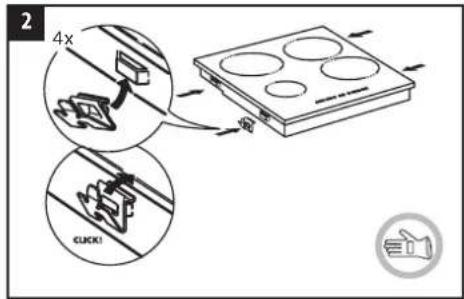

PLIIDIPLAADI PAIGUTAMINE

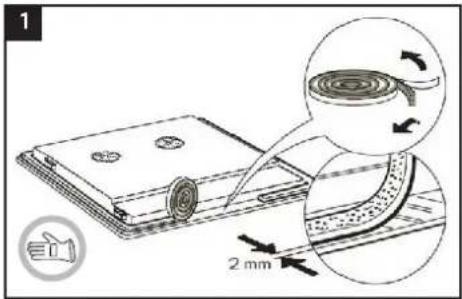

Kui olete pliidi pinna puhastanud, pange sellele komplekti lisatud tihend (kui seda pole juba paigaldatud). Pärast elektriga ühendamist (vt peatükk „Elektriühendus“) asetage köik kinnitusklambrid ettenähtud pesadesse pliidiplaadi külgedel, nagu pildil näidatud. See järel lükake pliidiplaat väljalõikesse ja veenduge, et klaas oleks tööpinnaga samal körgusel. Kinnitusklambrid sobivad kasutamiseks igat tüüpi tööpinna materjalidega (puit, marmor jne).

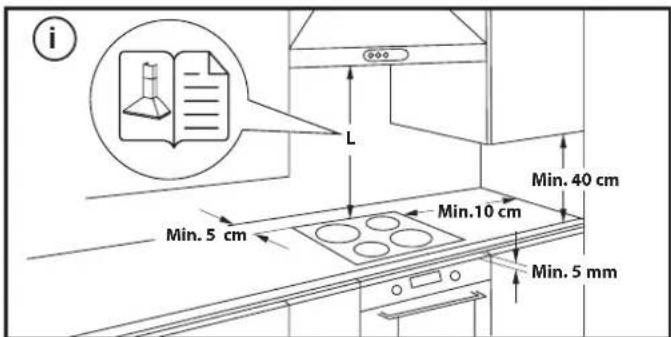

MÕÖTMED JA VAHEKAUGUSED

ELEKTRIÜHENDUS

Elektriühendus tuleb luua enne seadme toitevörku ühendamist.

Paigalduse peavad teostama kvalifitseeritud töötajad, kes tunnevad kehtivaid ohutus- ja paigalduseeskirju. Paigaldus tuleb teha vastavalt kohaliku elektriettevõtte eeskirjadele.

Veenduge, et seadme põhjal olevale andmeplaadile märgitud pinge vastab teie koduse vooluvõrgu pingele.

Eeskirjad, mis nõuavad seadme maandamist: Kasutage ainult sobiva suurusega elektrijuhte (k.a maandusjuht).

ÜHENDAMINE KLEMMIPLOKIGA

Kasutage elektriühenduseks kaablit H05RR-F, nagu on viidatud allpool olevas tabelis.

TOITEPINGE	JUHTMED ARV X SUURUS
220-240V ~ +	3 × 4 mm2
230-240V ~ +	3 × 4 mm2 (ainult Australia)
220-240V 3~ +	4 × 1,5 mm2
380-415V 3N~ +	5 × 1,5 mm2
380-415V 2N~ +	4 × 1,5 mm2

TÄHELEPANU! Toitekaabel peab olema piisavalt pikk, et pliiti saaks tööpinnalt eemaldada, ja see tuleb paigutada nii, et aluse tekitatud kuumus seda kahjustada ei saaks.

MÄRKUS. Kollane/roheline maandusjuhe tuleb ühendada klemmiga, mille on sümbol ⏚, ja see peab teistest juhtmetest pikem olema.

• Eemaldage klemmiploki kate (A) kruvides selleks lahti kruvi ja sisestades katte klemmiploki hinge (B) vahele.
- Pange toitekaabel kaabliklambrisse ja ühendage juhtmed klemmiplokiga vastavalt selle lähedal asuvale ühendusskeemile.
• Kinnitage toitekaabel kaabliklambriga.
- Sulgege kate (C) ja kruvige see eelnevalt eemaldatud kruviga klemmiplokile.

Iga kord, kui toide ühendatakse, teostab pliidiplaat möne sekundi jooksul automaatse kontrollimise.

TÄHTIS:

• Kaabeldusskeemile vastavalt (vt joonist) kas siis säilitage või eemaldage klemmiplokkide kruvide L1-L2 ja N1-N2 vahel olevad sillad.
  • Kui komplekti kuulub kaabel, vt kaabliga kaasas olevaid ühendusjuhiseid.
• Ühendage seade vooluvörku kõiki faase katkestava lülitiga, mille minimaalne kontaktide vahe on 3 mm.

Näide olemasolevast (vasak) ja eemaldatud (parem) sillast. Vt täpsemaid andmeid kaabeldusskeemilt (sillad võivad olla L1-L2 ja N1-N2 vahel).

Keedualade juhtseaded ja vastavad näidikud

TARVIKUD

POTID JA PANNID

Kasutage ainult ferromagneetilisest materjalist valmistatud potte japanne, mis sobivad induktsioonpliidil kasutamiseks. Poti sobivust näitab sümbol (tavaliselt pöhja all). Poti magnetiliste omaduste kontrollimiseks vöib kasutada ka magnetit. Potipöhja kvaliteet ja ehitus

võivad toiduvalmistamist mõjutada.

SOOVITUSLIKUD POTI PÖHJA LÄBIMÖÖDUD

Asetage pott enne pliidiplaadi sisselülitamist vajaliku suurusega keedualale.

Efektiivseks toiduvalmistamiseks peab nõu põhja läbimõõt vastama keeduala läbimõõdule.

TÄHTIS! Keedualad ei lülitu sisse, kui potid pole öige suurusega.

Nõu suuruse kindlakstegemiseks mõõtke poti põhi ja vaadake soovitatavate potipõhja laiuste tabelit, et tagada ideaalne tulemus ja nõu õige tuvastamine. Igal keedualal on nõude tuvastamiseks nõutav miinimumpind, mis oleneb kasutatava nõu materjalist. Seetõttu tuleks kasutada nõu põhja läbimõõduga kõige paremini sobivat keeduala.

LÄBIMÕÖT (cm)	MAX. (cm)	MIN. (cm)
14,5 14,5 10
18 18 12
21 21 15
28 28 17

TÄHTIS! Vältimaks pliidiplaadi jäädavat kahjustamist:

• ärge kasutage potte, mille põhi ei ole tasane;
• ärge kasutage emailitud põhjaga metallpotte;
• ärge pange kuumi potte/panne juhtpaneeli peale.

ESIMEST KORDA KASUTAMINE

POWER MANAGEMENT (VÕIMSUSE JUHTIMINE)

Funktsiooni „Võimsuse juhtimine“ abil saab kasutaja valida vajaduse korral pliidí suurima võimaliku võimsustaseme.

Selline seadistus on võimalik igal ajahetkel ja seda säilitatakse kuni järgmise muudatuseni.

Nõutud maksimaalse võimsuse valimisel reguleerib pliidiplaat automaatselt võimsuse jaotust erinevate keedualade vahel, tagades, et seda piiri mitte mingil juhul ei ületataks. Eeliseks on ka võime hallata samaaegselt kõiki tsoone ilma ülekoormusest põhjustatud probleeme kartmata.

Valida saab ja displeile kuvatakse 4 maksimaalset võimsustaset: 2,5 kW-4,0 kW-6,0 kW-7,2 kW (7,2 kW loetakse pliidiplaadi maksimaalseks võimsuseks).

Ostmise hetkel on pliit seadistatud maksimaalsele võimsusele.

Pliidi võimsuse määramiseks:

Pärast seadme ühendamist vooluvõrgu pistikupesasse, saab esimese 60 sekundi jooksul määrata vajalikku võimsustaset, tegutsedes järgmiselt:

• Vajutage umbes 3 sekundiks nupule ⊕ . Ekraanile kuvatakse PL.
- Eelmise sammu kinnitamiseks vajutage Võimsuse juhtimise nuppu

Ekraanile kuvatakse

IGAPÄEVANE KASUTAMINE

PLIIDIPLAADI LÜLITAMINE SISSE/VÄLJA

Vajutage pliidiplaadi sisselülitamiseks nuppu ① umbes kaks sekundit, kuni süttib keeduala näidik.

Väljalülitamiseks vajutage samale nupule, kuni näidik lülitub välja. Kõik keedualad on inaktiveeritud.

Kui pliidiplaat on olnud kasutuses, jääb jääkkuumuse näidik „H“ põlema, kuni köik keedualad on maha jahtunud.

Kui 10 sekundi jooksul peale sisselülitamist ei valita ühtegi funktsiooni, lülitub pliidiplaat automaatselt välja.

KEEDUALADE SISSELÜLITAMINE JA REGULEERIMINE

Kui pliidiplaat on sisselülitatud ja pann on asetatud valitud keedualale, valige tsoon, kasutades vastavaid asendinuppe: ekraanil kuvatakse tase "5".

Igal keedualal on erinevad võimsustasemed, mis on reguleeritavad "+" ja "-" nuppudega,

alustades "1": min. võimsus, kuni "9": max. võimsus. Mõningatel keedutsoonidel on kiirkeedu funktsioon (kiirendi), mis kuvatakse ekraanil tähena „P“.

KEEDUALADE VÄLJALÜLITAMINE

Valige keedutsoon, mida te soovite välja lülitada. Vajutage vastavat nuppu (võimsustaseme indikaatori paremas alanurgas süttib punkt).

Vajutage nupule „-“määramaks „0“ taseme.

Koheseks väljalülitamiseks hoidke tsooni valikuklahvi 3 sekundit all. Keedutsoon lülitub välja ning süttib jääksoojuse indikaator „H“.

JUHTPANEELI LUKK

See funktsioon lukustab juhtseadmed, et vältida pliidiplaadi juhuslikku sisselülitumist.

Juhtpaneeli lukustuse aktiveerimiseks lülitage pliidiplaat sisse ja vajutage kolm sekundit Eco Booster nuppu. Aktiveerumisest annab märku helisignaal ja märgutule süttimine lukusümboli lähedal. Juhtpaneel on lukustatud; ainsana toimib väljalülitamise funktsioon.

Juhtluku inaktiveerimiseks korrake aktiveerimistoimingut. Helendav punkt kustub ja pliidiplaat on uuesti aktiivne.

Vee olemasolul, pottidest pliidile sattunud vedelik või sümboli all olevale nupule toetuvad esemed võivad juhtpaneeli luku juhuslikult kas sisse või välja lülitada.

• Vajutage nuppe / soovitud võimsuse valimiseks. Ekraanile kuvatakse valitavad võimsustasemed.
• Eelmise sammu kinnitamiseks vajutage Võimsuse juhtimise nuppu eelmise sammu kinnitamiseks. Displei näitab seadistatud taset, mis vilgub umbes 2 sekundit. Seejärel kostub pliidist helisignaal ja pliit lülitab end välja. Nüüd on pliit kasutamiseks valmis.

Kui võimsuse seadistamisel juhtub viga, ilmub keskele sümbol ja umbes 5 sekundi vältel kostub helisignaal. Sellisel juhul korrake konfigureerimist algusest alates. Kui viga kordub, võtke ühendust müügijärgse teenindusega. Kui tavapärase kasutamise ajal proovib kasutaja suurendada olemasolevat võimsustaset selle saavutamisel, vilgub kasutatava keeduala tase kaks korda ja kostub helisignaal.

Selle keeduala jaoks suurema võimsuse saavutamiseks tuleb ühe või mitme aktiivse keeduala võimsust käsitsi vähendada.

TAIMER

Taimerit saab kasutada toiduvalmistamisaja määramiseks maksimaalselt 99 minutiks (1 tund ja 39 minutit) köikidele keedualadele.

Valige keedutsoon, mida te soovite taimeriga kasutada (ekraanil kuvatakse kuumuse reguleerimise indikaatori alumises parempoolses osas valgustatud punkt), vajutage kella sümboliga nuppu, seejärel määrake soovitud küpsetusaeg, kasutades taimeri funktsiooni "+" ja "-" nuppe. Möne sekundi järel hakkab taimer tagasi loendama (valgustatud punkt on nähtav selle tsooni körval, mille jaoks taimer on aktiveeritud). Kui määratud aeg on möödas, kölab helisignaal ja keeduala lülitub automaatselt välja.

Taimeri väljalülitamiseks, vajutage “-” nuppu kuni ekraanil kuvatakse „0:0" või hoidke kella sümboliga nuppu vähemalt 3 sekundit all.

Taimeri seadistamiseks mõnele teisele keedualale korrake ülaltoodud samme. Taimeri näidik näitab valitud keeduala või lühima ajaga taimeri aega.

Taimeri muutmiseks või deaktiveerimiseks vajutage vastava taimeri keeduala valimise nuppu.

JÄÄKKUUMUSE NÄIDIK

Pliidiplaat on varustatud iga keeduala jääkkuumuse näidikutega. Need näidikud hoiatavad kasutajad veel kõrge temperatuuriga keedualadest.

Kui näidik näitab I, bn keeduala jätkuvalt kuum. Kui vastava keeduala jääkkuumuse näidik põleb, saab seda keeduala kasutada näiteks toidu soojana hoidmiseks või sulatamiseks.

Kui keeduala jahtub maha, näidik kustub.

VALE VÕI PUUDUVA POTI NÄIDIK

Kui kasutate potti, mis ei ole sobiv, pole õigesti kohale asetatud või pole õigete mõõtmetega induktsioonplidi jaoks, kuvatakse näidikule kirje "no pot" (pott puudub) (U). Sellisel juhul on soovitatav potti pliidil liigutada, kuni leiate sobiva tööasendi. Kui 60 sekundi jooksul potti ei tuvastata, lülitub pliidiplaat välja.

ERIFUNKTSIOONID

KIRKEEDUFUNKTSIOON (BOOSTER)

See ainult mönel keedualal olev funktsioon muudab võimalikuks pliidiplaadi maksimaalse võimsuse kasutamise (näiteks vee väga kiirelt keema ajamise).

Funktsiooni aktiveerimiseks valige keedutsoon, vajutades vastavat asendinuppu ja hoides "+" nuppuall kuni ekraanile ilmub "P". Kiirendifunksiooni 10 minutilise kasutamise järel lülitub seadme keeduala automaatselt vöimsustasemele 9 (välja arvatud Flexi Cook funtsiooni kasutamisel).

ECO BOOSTER

Kui pliit on sisse lülitatud, valige keeduala, mille sees on Eco Boosteri sümbol (P.

Funktsiooni sisse/välja lülitamiseks vajutage nuppu

Funktsioon Eco Booster võimaldab ajada vee keema ja hoida keemas ilma maha vett ajamata, vähendades samas energiakulu.

Selle juhtseadise optimeerimiseks ja parima energiasäästu saavutamiseks on soovitatav kasutada potti, mille põhja laius on valitud keedualaga samasugune.

Funktsiooni toimimist võib mõjutada kasutatava poti kvaliteet ning kaane või soola olemasolu või puudumine. Soovitatav on kasutada 2 kuni 3 liitrit vett (soovitatavalt toatemperatuuril) ja soovitatav on kaant mitte kasutada. Igal juhul on soovitatav jälgida keemistingimusi ja järelejäänud vee kogust.

FLEXI COOK

Mudelitel, kus see funktsioon on olemas, võimaldab see kasutada keeduala kas kahe eraldi alana või ühe eriti suure alana.

See on eriti sobiv ovaalsete, ristküliku kujuliste või pikerguse kujuga pannide puhul (maksimaalsed aluse mõõtmed 38x23 cm) või korraga enam kui ühe standardpanni kasutamisel.

Flexi Cook funktsiooni aktiveerimiseks lülitage pliidiplaat sisse ja vajutage korraga keedualade 2 valimisnupule, nagu alloleval pildil on näidatud: kahe keeduala näidikud näitavad võimsustaset „5"; taseme körval olevad mölemad punktid on süttinud näidates sellega, et Flexi Cook on aktiveeritud.

Võimsustaseme muutmiseks (alates 1 kuni max. 9) vajutage nuppe "+" /"−". Funktsiooni Flexi Cook deaktiveerimiseks vajutage korraga keedualade kahele valimisnupule.

Keedualade koheseks väljalülitamiseks hoidke keeduala valimise nuppu enam kui 3 sekundit.

TÄHTIS! Keeduala näidikule, mis pole suuteline potte tuvastama, kuvatakse kirje "no pot" (pott puudub) (∪∪). Poti mittetuvastamise pöhjuseks vöib olla puuduv, valesti asetatud vöi induktsioonpliid jaoks mitte sobiv pott. Selline sönum jääb aktiivseks 60 sekundiks: selle aja jooksul saate lisada vöi liigutada potte Flexi Cook piirkonnas nii, nagu soovite.

Kui 60 sekundi möödudes pole keedualale asetatud ühtegi potti ega panni, löpetab süsteem sellel keedualal pottide „otsimise“. Sümbol (Υ) jääb põlema näidates teile sellega, et keeduala on deaktiveeritud.

Funktsiooni Flexi Cook uuesti aktiveerimiseks vajutage ühele kahest vastavast nupust ○……○

Funktsioon Flexi Cook suudab ka teha kindlaks, kas potti on liigutatud Flexi Cooki piirkonnas ühelt keedualalt teisele, säilitades uuel alal sama võimsustaseme, mis oli valitud esialgsel keedualal (vt näidet all toodud jooniselt: kui pott viakse eesmiselt keedualalt tagumisele keedualale, näidatakse võimsustaset poti asukoha keedualale vastaval näidikul).

Samuti on Flexi Cook piirkonda võimalik kasutada kahe sõltumatu keedualana, kasutades selleks üksiku keeduala vastavat nuppu. Asetage pott üksiku keeduala keskele ning reguleerige puuteliuguriga võimsustaset.

TÄHTIS! asetage pannid kindlasti keeduala keskele nii, et see kataks ära üksiku keeduala keskme.

Suure poti, ovaalse, ristküliku kujulise või pikendatud kujuga pannide puhul asetage pannid keeduala keskele.

Pottide õige ja vale paigutuse näited:

See pliidiplaat on varustatud demo režiimiga, mis võimaldab teil kontrollida juhtpaneeli ilma vastavate keedutsoonide aktiveerimiseta. Protseduuri aktiveerimine ja deaktiveerimine peab toimuma 60 sekundi jooksul ning seade peab olema ühendatud vooluvõrku.

Demo režiimi aktiveerimiseks hoidke kahte välise keedutsooni valikunuppu korraga all vähemalt 5 sekundit: kesekraanile ilmub "dE". Nüüd võite tutvuda juhtpaneel funktsioonidega. Llukustuse ja avamise funktsioonid on aktiivsed ka demo režiimis.

Demo režiimi deaktiveerimiseks korrake protseduuri, pidades meeles, et esmalt tuleb pliidiplaat elektrivörgust eemaldada ning taasühendada, viies protseduuri läbi 60 sekundi jooksul alates ühendamisest.

HELISIGNAALI AKTIVEERIMINE/DEAKTIVEERIMINE

Pärast pliidi sisselülitamist vajutage ja hoidke üheaegselt vähemalt 5 sekundit nuppu „+“ ja paremat äärmist nuppu (nagu järgnevalt näidatud).

VÕIMSUSTASEMETE TABEL

VõIMSUSTASE VALMISTAMISVIIS			TASEME KASUTAMINE(tähistab toiduvalmistamise kogemust ja harjumusi)
Maksimaalne võimsus	Boost Kiire soojendamine		Sobib toidu temperatuuri kiireks tõstmiseks keemiseni vee puhul võitoiduvedelike kiireks soojendamiseks.
	8-9 Praadimine - keetmine		Sobib pruunistamiseks, toidu valmistamise alustamiseks, külmutatud toodete praadimiseks, kiireks keemaajamiseks.
Kõrge võimsus	7-8	Pruunistamine - aeglane praadimine- keemaajamine - grillimine	Sobib aeglaseks praadimiseks, kõrgel temperatuuril keetmiseks, keetmiseks ja grillimiseks (lühiajaliselt, 5-10 minutit).
	6-7	Pruunistamine - keetmine - hautamine- aeglane praadimine - grillimine	Sobib aeglaseks praadimiseks, madalal temperatuuril keetmiseks, keetmiseks ja grillimiseks (keskmiselt 10-20 minutit), eelsoojendamiseks.
Keskmine võimsus	4-4	Keetmine - hautamine - aeglane praadimine - grillimine	Suurepärane hautamiseks, tasaseks keetmiseks, keetmiseks ja grillimiseks (pikaajaliselt).
	3-4	Keetmine - hautamine -paksendamine - pastakastme valmistamine	Sobib pika valmistamisajaga toitudele (riis, kastmed, praed, kala), mille valmistamiseks kasutatakse vedelikku (nt vesi, vein, puljong, piim), ja pastaroogade kreemja kastme valmistamiseks.
	2-3		Sobib pikaajaliseks keetmiseks (toidu maht alla liitri: riis, kastmed, praed, kala) vedelikuga (nt vesi, vein, puljong, piim).
Väike võimsus	1-2	Sulatamine - ülessulatamine - toidu soojas hoidmine - kreemja risotto hautamine	Sobib või pehmendamiseks, šokolaadi sulatamiseks, väikeste toodete sulatamiseks, toidu soojana hoidmiseks (nt kastmed, supid, minestrone).
	1		Sobib toidu soojana hoidmiseks, kreemjate risottode hautamiseks, serveerimisnõude kuumana hoidmiseks (induktsiooniga sobiva tarvikuga).
Null võimsus	OFF(VÄLJAS)	Aluspind	Pliidiplaat on oote- või väljalülitatud režiimis (toiduvalmistamise lõpus on võimalik jääkkuumus, millest annab märku täht „H").

MÄRKUS: Suurepärast kuumusjaotust (näiteks pannkoogid) vajavate kiirelt valmivate toitude valmistamisel 28 cm topeltkeedualal (kui on olemas) kasutage panne, mille läbimööt ei ületa 24 cm. Ettevaatliku toiduvalmistamise puhul (näiteks šokolaadi ja või sulatamine) kasutage väiksema läbimööduga ühetsoonilisi keedualasid.

⚠ Vötke pistik seinakontaktist välja.

• Ärge kasutage aurupuhastusseadmeid.
• Ärge kasutage abrasiivseid švamme ega küürimispatju, kuna need võivad klaasi kahjustada.
• Puhastage pliidiplaat pärast iga kasutamist (kui pliidiplaat on jahe), et eemaldada köik toidujäägid ja -plekid.
• Suhkur ja kõrge suhkrusisaldusega tooted kahjustavad pliidiplaati ning need tuleb kohe eemaldada.
• Sool, suhkur ja liiv võivad kriimustada klaaspinda.
• Kasutage pehmet lappi, imavat köögipaberit või spetsiaalset pliidiplaadi puhastajat (järgige tootja juhiseid).
• Keedualale vedeliku sattumisel võivad keedunõud liikuma või vibreerima hakata.
• Pärast plaadiplidi puhastamist kuivatage see põhjalikult.

Kui klaasil on iXelium™-i logo, siis tähendab see, et pliidiplaati on töödeldud iXelium™-tehnoloogiaga: see on Whirpooli eksklusiivne viimistlus, mis tagab täiusliku puhastamise ning hoiab pliid i kauem säravana.

iXelium™-pliitide puhastamisel järgige neid soovitusi:

• Kasutage pehmet lappi (parim on mikrokiud) koos vee või tavalise klaasipuhastusvahendiga.
• Parima tulemuse saavutamiseks jätke niiske lapp möneks minutiks klaasist plaadi pinnale.

RIKKEOTSING

Kui pliidiplaat ei tööta korralikult, püüdke enne müügijärgse teeninduse poole pöördumist veaotsingu juhendi abil probleem ise kindlaks teha.

• Lugege läbi jaotis „lgapäevane kasutamine“ ja järgige selles toodud juhiseid.
• Kontrollige, et voolutoide ei oleks välja lülitatud.

• Kuivatage pliidiplaat pärast selle puhastamist pöhjalikult.

• Kui pliidiplaadi sisselülitamisel ilmuvad näidikule tärkkoodid (tähed ja numbrid), vaadake juhiseid järgnevast tabelist.

• Kui pliidiplaati ei ole pärast kasutamist võimalik välja lülitada, lahutage seade vooluvõrgust.

Kui pärast ülalpool toodud kontrolle jääb viga püsima, pöörduge lähimasse müügijärgsesse teenindusse.

VEAKOOD	KIRJELDUS	VÕIMALIKUD PÕHJUSED	VEAKOODI KÕRVALDAMINE
C81, C82	Juhtpaneel lülitub liigkörgete temperatuuride tõttu välja.	Elektroonikaosade sisetemperatuur on liiga kõrge.	Laske pliidiplaadil maha jahtuda, enne kui seda uuesti kasutama asute.
F42 või F43	Ühenduspinge on vale või on mingi probleem toitega.	Sensor on tuvastanud seadmele ettenähtud toitepinge ja vooluvõrgu toitepinge erinevuse.	Lahutage pliidiplaat vooluvõrgust ning kontrollige elektriühendust.
F12, F21, F25, F36, F37, F40, F47, F56, F58, F60	Pöörduge teenindusse ja öelge neile veakood.

TÖÖTAMISEL TEKKIVAD HÄÄLED

Induktsioonpliidid võivad tavapärase töö käigus tekitada müra ja vibratsiooni, mis oleneb nõu materjalist ja toiduvalmistamise viisist.

Need tingimused on normaalsed ja seotud induktsioonsüsteemi nõuetekohase toimimisega, s.t tegu ei ole rikke või kahjustusega.

MÜÜGIJÄRGNE TEENINDUS

Parema tugiteenuse saamiseks registreerige oma seade aadressil www.whirlpool.eu/register.

ENNE MÜÜGIJÄRGSESSE TEENINDUSSE HELISTAMIST:

1. Proovige probleemi ise VEAOTSINGU JUHENDIS olevate näpunäidete abil lahendada.
2. Lülitage seade välja ja uuesti sisse, et näha, kas probleem on körvaldatud.

KUIVIGA JÄÄBPÜSIMAKAPÄRASTÜLALKIRJELDATUD KONTROLLIMISI, VÖTKE ÜHENDUST LÄHIMA TEENINDUSEGA.

Abi saamiseks helistage garantiijuhendis toodud numbril või järgige juhiseid veebilehelt www.whirlpool.eu.

Kui vötate ühendust meie klientidele möeldud müügijärgse teenindusega, olge valmis esitama järgmisi andmeid:

• törke lühike kirjeldus;
• seadme tüüp ja täpne mudel;

- teenindusnumber (number andmesildil sõna Service järel). Teenindusnumber on kirjas ka garantiibrošüüris;

• teie täielik aadress;
• teie telefoninumber

Kui seadet on vaja üksköik millisel viisil remontida, pöörduge volitatud teenindusse (see garanteerib originaalvaruosade kasutamise ja kvaliteetse remondi).
