KASUTUSJUHEND Therm 140 S.V.M. ACV

S.V.M.

Abstract geometric shapes with textured fill and triangular forms (no text or symbols)

BOILER Therm 115 S.V.V. - S.V.M.

3 - WANDIGE BOILER

Gescheiden Tussenwand Roestvrijstalen binnenboiler Principe Tank in Tank

A.C.V. een bedrijf met 70 jaar ervaring

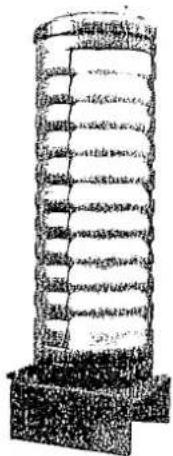

Simple line drawing of a cylindrical structure with horizontal grooves, mounted on a base (no text or symbols)

Roestvrijstaal

Toepassingen:

• Stadsverwarming
• Zonne-energie

Boilers uitgevoerd met neutrale tussenwand

Geschikt volgens werkblad 4.4B Vewin.

Type 115 SVV - hangend model Type 115 SVM - staand model

Driewandige boiler met neutrale tussenwand.

De boiler is ontwikkeld voor installaties met een centrale warmtebron en individuele woningen.

Door de neutrale tussenwand kan bij een interne storing nimmer voedingswater en sanitair water tesamen komen.

Voor kleinere verwarmingsinstallaties ± 12.000 - 15.000 Kcal/h is het mogelijk deze tussenwand als voeding voor C.V. installatie te gebruiken.

Materiaal binnen boiler: roestvrij staal. Binnenwand neutraal en buitenwand staal.

Isolatie model SVM staande uitvoering. Boiler voorzien van purschuim isolatie, gespoten op het boilerlichaam, afgewerkt met wit luxe gemoffelde mantel, vierkante uitvoering.

Isolatiemantel model SVV, hangende uitvoering, voorzien van zacht purschuim als mantel aangebracht, afgewerkt met vinyllaag. Geschikt voor 6 ato (rond model).

Type	SVV-115	SVM-115	SVM 140
Code	2238	2239	2218
Sanitaire waterinhoud ltr.	105	105	140
Hoogte mm	1225	1450	1700
Doorsnede mm	450	475	475
Warmteoppervlak m^2	1.56	1.56	1,85
Leeggewicht Kg.	79	85	90
Aansluiting sanitair	3/4" bui	3/4" bui	3/4" bui
Aansluiting C.V.	3/4" bin	3/4" bin	4" bin
Tussenmedium	3/4" bui	3/4" bui	3/4" bui

Two abstract geometric shapes: a rectangular prism and a triangular prism, both with speckled texture (no text or symbols)

Alle andere modellen van de ACV boilers zoals HL en HR kunnen worden geleverd met platenwisselaar, teneinde installatie met dubbele scheiding te creëren.

GROTE VOORDEEL hierbij is dat het totale VO van de boiler kan worden benut.

Grote overdracht!

Bijv.: HR 321 code 2528

HR 601 code 2531

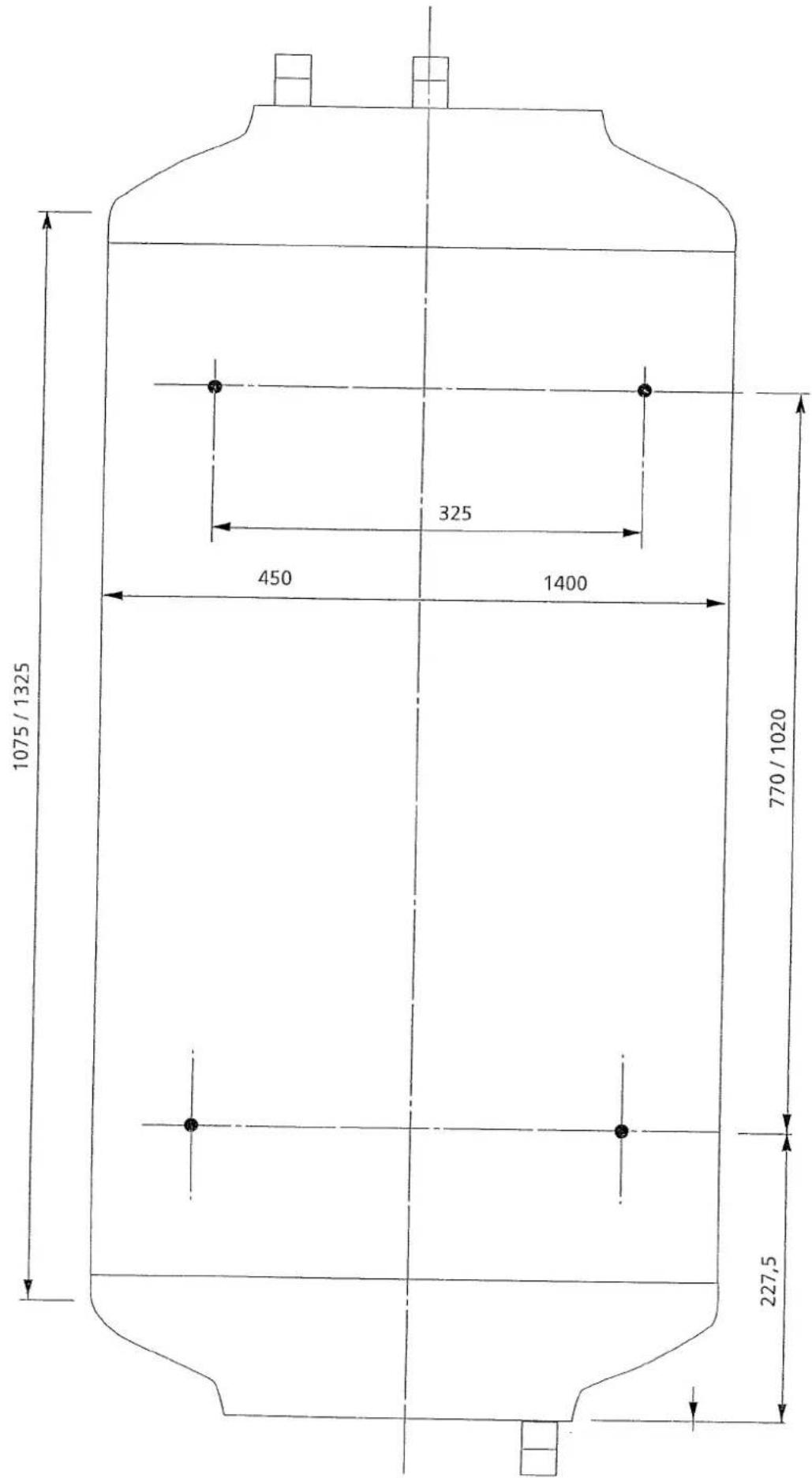

Boiler S.V.V. / S.V.M.

bovenzijde

onderzijde

Sanitaire aansluitingen voorzien van de p.v.c. buis is koud water inlaat, bij montage van de boiler met de sanitaire aansluitingen aan de bovenzijde.

Als sanitaire aansluitingen aan onderzijde geplaatst worden, moet de p.v.c. buis in warm water aftap enkel bij het type S.V.V.

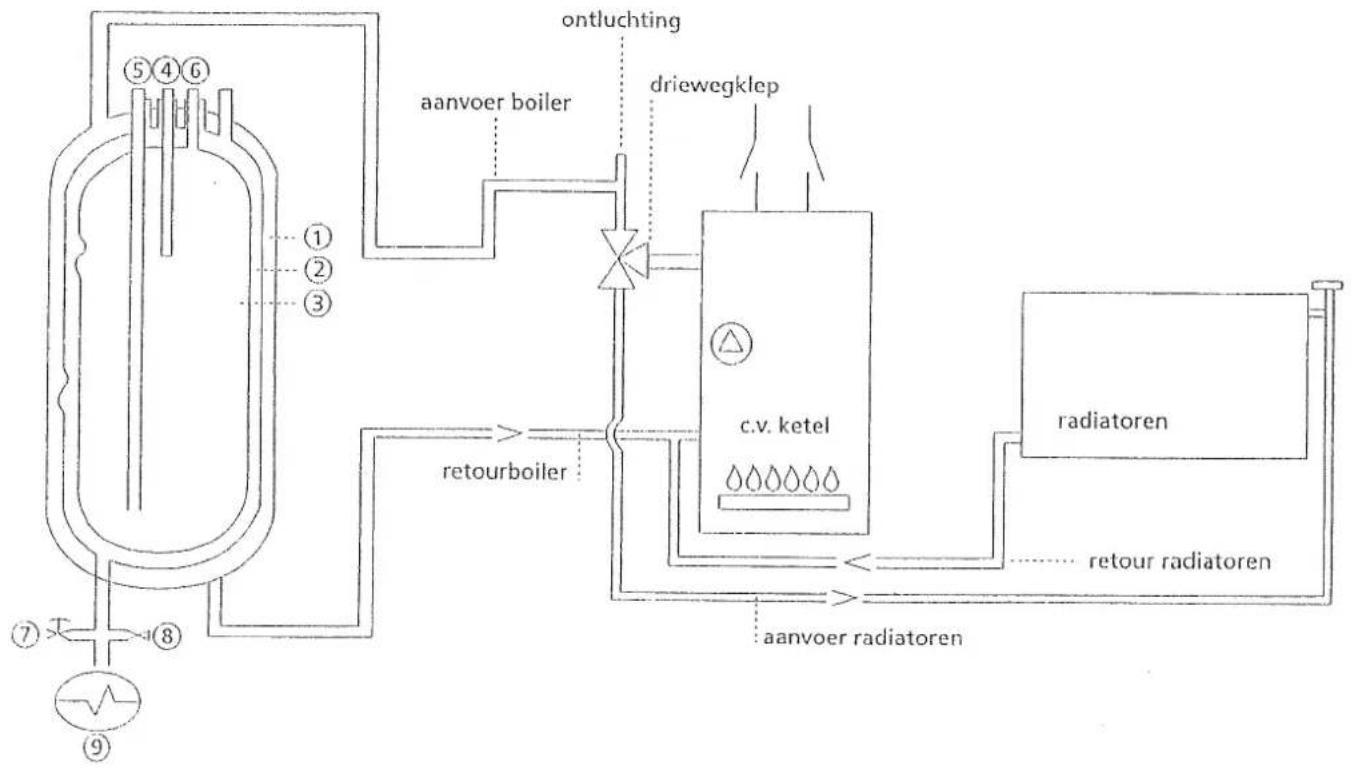

Principe schema-aansluiting A.C.V. boiler met 3 wanden type S.V.V. / S.V.M.

Indien aangesloten op een normale c.v. installatie.

I c.v. wand - aansluiting 5/4" binnendraad
2 neutrale tussenmedium - aansluiting 3/4" buitendraad
3 r.v.s. binnenboiler warmwater
4 r.v.s. dompelbuis - hierin thermostaat plaatsen
5 aansluiting koud water 3/4" buitendraad - hierin aanwezig p.v.c.c. buis - aansluiten met 3-delige koppeling
6 aftap warmwater 3/4" buitendraad

Op tussenmedium aansluiten:
7 overstortventiel 0,8 - 1,0 bar
8 vul-aftapkraan
9 expansievat min. 6 liter inhoud, voordruk 0.5 ato

Aansluiting A.C.V. stadsverwarmings voorraadboiler

• Deze tekening geeft schematisch de apparatuur weer die nodig is voor het plaatsen van een A.C.V.-boiler, model THERM S.V.V. / S.V.M.
• De aansluitingen welke op de boiler zijn aangebracht, zijn als volgt:

5/4" binnendraad staal - SV zijde

3/4" buitendraad staal - tussenmedium

3/4" buitendraad RVS - tapwater

- Het overstort ventiel (7) en het expantievat (11) kunnen zowel aan de boven- als aan de onderzijde van het tussenmedium worden aangesloten.

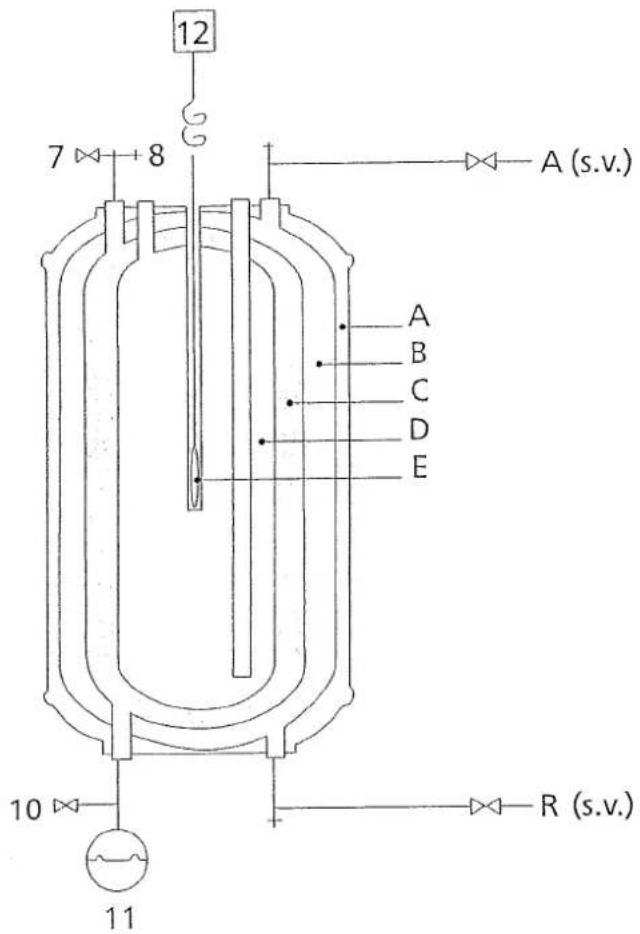

Specificatie

A Isolatie
B Primaire wand met stadsverwarmingswater
C. Neutrale tussenwand vullen met normaal leidingwater
D Roestyriistalen binnenboiler voor warm tapwater
E Roestyriistalen dompelbuis t.b.v. de thermostaat.

7 Overstortventiel
8 Ontluchter
10 Vul-aftapkraan
II Expantievat min 6 liter/0,5 B
12. Thermostaat

Indicatieplaatjes aangebracht op de boilers S.V.V. 115, S.V.M. 115, S.V.M 140

Bij de verschillende aansluitingen van de boilers zijn symbolen (plakplaatjes) aangebracht die aan- geven waarvoor de aansluiting is bedoeld.

Simple line drawing of a high-voltage transmission tower with overhead power lines (no text or symbols)

rood

Hoogspanning mast met grondleiding S.V. (rood) plakplaatje aan bovenzijde boiler is aansluiting voor de aanvoer stadsverwarming.

- aansluiting is 5/4" binnendraad of aanvoerleiding CV

Simple line drawing of a high-voltage transmission tower with power lines (no text or symbols)

blauw

Hoogspanningsmaat met grondleiding S.V. (blauw) plakplaatje aan de onderzijde van de ketel.

• aansluiting is 5/4" binnendraad
• retourleiding stadsverwarming of retourleiding CV

rood

Tapkraan (rood) aansluiting warm tapwater sanitair.

blauw

Tapkraan (blauw) aansluiting koud tapwater sanitair, aan deze zijde moet tevens de inlaatcombinatie worden aangesloten en dient de pvcc buis geplaatst te zijn.

rood

RADIATOR (rood) bovenzijde boiler

• aansluiting wand tussenmedium
• aansluiting is 3/4" buitendraad
- Tussenmedium vullen met water; hierop aansluiten overstort 1,5 B + ontluchter; zowel bij gebruik CV als bij stadsverwarming.

RADIATOR (blauw) geplakt onder het toestel

• tussenmedium
  • aansluiting is 3/4" buitendraad
• Hierop aansluiten expansievat min. 6 ltr/0,5 B, zowel bij gebruik CV als bij stadsverwarming.

a Radiator is rood uitgevoerd boven aansluiting tussenruimte. Tussenmedium vullen met water. b Radiator is blauw uitgevoerd onderaan sluiting tussenruimte.

c Kraan in rood uitgevoerd, aansluiting warm tapwater. d Kraan in blauw uitgevoerd, aansluiting koud tapwater.

Simple line drawing of a high-voltage transmission tower inside a circle (no text or symbols)

e Teken van stadsverwarming in rood uitgevoerd, aansluiting aanvoer stadsverwarming of C.V. d Teken van stadsverwarming in blauw uitgevoerd, aansluiting retour stadsverwarming of C.V.
