KASUTUSJUHEND NS1315 Arat
MONTAGEANLEITUNG
ARAT Spezialhalterung für Kfz-Navigations-Systeme
Artikel-Nr.: ns1315
für Fiat Scudo
'98...

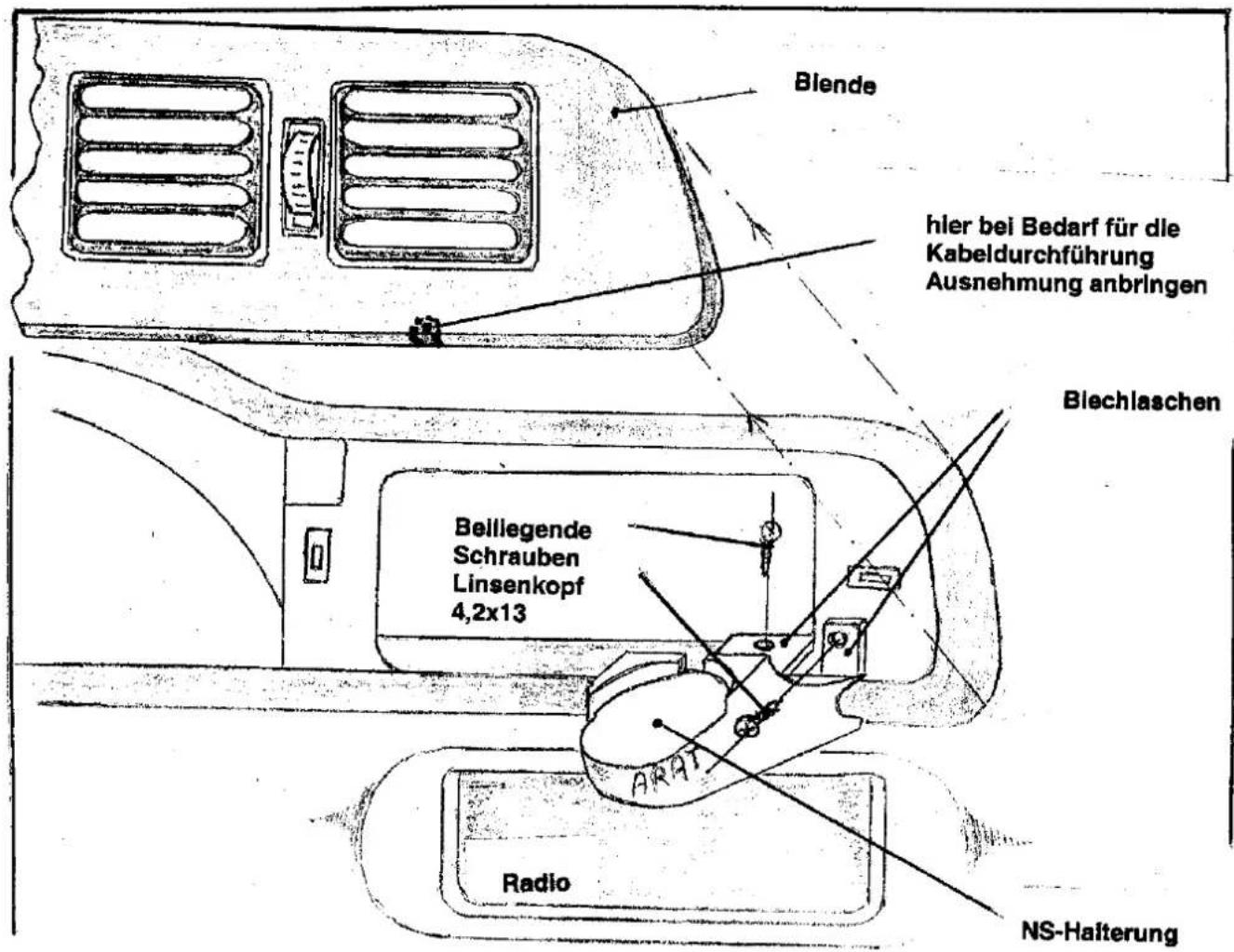

Einbauhinweis:
Blende vom Armaturenbrett abhebeln (nur Federklammern)
NS-Halterung entsprechend ihrer Kontur ansetzen
Belliegende Schrauben 4,2x13 durch die Blechlaschen in das
darunterliegende Kunststoffmaterial einschrauben (vorbohren ∅2mm)
(Verschraubung wird durch die wieder eingesetzte Blende verdeckt)
Kabelführung: Monitorkabel durch die rechte Lüftungsdüse und
das Lüftungsgitter führen
Kabelführung: Durch die Lamellen der Gitter evtl. Durchgangsöffnung in den Lamellen freischneiden.
2. Möglichkeit:
Monitorkabel hinter der Blende verlegen,
und durch die angebrachte Blendenausnehmung führen
