KASUTUSJUHEND SPV45035 BOSCH

Conseils de sécurité et consignes ... 28/29
Raccordement de l'appareil.... 30
Familiarisation avec l'appareil 30
Adoucissement de l'eau 31
Remplissage du liquide de rinçage ..... 32
Mise en place de la vaisselle....33
Remplissage du détergent.... 34
Economie d'électricité et d'eau 34
Choix du programme.... 35

Mise en marche et arrêt de la machine.... 36
Fonctions particulières 36
Rangement de la vaisselle 37
Service après-vente. 37
Pour remédier soi-même aux petits dérangements .... 38
Remarques 39

Indice

Consells de sécurité et consignes

Avant la mise en service de l'appareil, veuillez lire attentivement les informations dans la notice d'utilisation et dans l'instruction de montage. Ils contiennent des indications importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.

Veuillez conserver soigneusement la notice d'utilisation ainsi que l'instruction de montage.

Le fabricant n'assume pas de responsabilité si les indications figurant ci-après ne sont pas respectées:

1. Déballer soigneusement le matériel et éliminer l'emballage comme il se doit.

2. Ne pas mettre en service un appareil détérioré, en cas de doute demander auprès du fournisseur.

3. L'appareil est à utiliser uniquement à usage domestique et pour lequel il est conçu.

4. Effectuer le branchement et l'installation selon les instructions de montage.

Les conditions de raccordement électrique doivent correspondre aux indications de la plaque signalétique.

1. La sécurité électrique de l'appareil n'est garantie que si l'installation de mise à la terre est conforme à la réglementation en vigueur.

2. Ne pas utiliser de rallonge électrique.

7: Les réparations ou interventions sur l'appareil ne peuvent être effectués que par un professionnel.

1. Débranchez l'appareil en cas de panne, lors du montage, lors du démontage et lors de l'entretien de l'appareil. En enlevant la fiche d'alimentation ou en coupant le fusible. Tirer sur la fiche d'alimentation et non sur le câble. Fermer le robinet d'arrivée d'eau.

2. Mettre au rebut les anciens appareils, couper le cable d'alimentation électrique et détruire la fermeture de la porte. Le ferraillage doit être fait par un organisme habilité.

Nous contribuons à la protection de l'environnement en utilisant du papier de recyclage.

Conseils de sécurité et consignes

1. Le lave -vaisselle ne doit être utilisé que pour laver de la vaisselle à usage domestique.

2. Eloigner les enfants des produits lessiviels ainsi que du lave-vaisselle ouvert car il pourrait y stagner du produit lessiviel résiduel.

3. L'eau dans la cuve n'est pas potable.

4. Ne pas mettre de produit inflammable dans la cuve (risque d'explosion).

5. Le tuyau d'arrivée d'eau avec un boitier plastique relié au robinet contient une électro-vanne. Ne pas immerger le boitier dans l'eau.

6. Afin d'assurer une stabilité optimale, les lave-vaisselles encastrables et intégrables doivent être mis sous un plan de travail qui lui est fixé avec les autres éléments.

7. Ne pas monter ni s'assoir sur la porte ouverte, le lave-vaisselle pourrait basculer.

8. Ne pas permettre aux enfants de jouer avec le lavevaisselle ou de s'en servir.

9. Ne pas ouvrir la porte pendant le déroulement du programme. Léau risque de gicler hors de l'appareil.

Raccordement de l'appareil

L'appareil doit bien reposer au sol et être obligatoirement mis à niveau à l'alde de ses pieds réglables.

Se conformer au mode d'emploi.

Eau résiduelle

Raccorder le tuyau d'évacuation au manchon d'évacuation du siphon de la conduite d'évacuation d'eau.

Pour cela utiliser les pièces jointes.

Eau propre

Raccordement selon les instructions de montage. La pression d'eau doit être de 0,3 bar au minimum et ne pas dépasser 10 bar. Sie elle est supérieure, prévoir un réducteur de pression. Le débit d'eau doit être au moins de 10 litres par minute.

Pour un séchage optimal, une alimentation en eau froide est conseillée.

L'eau chaude doit être chauffée à 60°C maximum.

Le raccordement à un chauffe-eau sans pression n'est pas admissible.

Branchement électrique

Ne brancher l'appareil que sur une prise de courant normalisée: courant alternatif 230 V.

La prise de courant doit être protégée par un fusible de 10 A.

Familiarisation avec l'appareil

Avant la lecture, prière d'ouvrir les dernières pages avec les illustrations.

Tableau de commande

Figure

1. Touches de programme
2. Voyant de mise sous tension
3. Ouverture de la porte
4. Commutateur principal (MARCHE/ARRET)
5. Vue d'ensemble
6. Voyant de contrôle
7. Indicateur de remplissage de sel

Vue intérieure de la machine

Figure

1. Panier à vaisselle supérieur avec bras d'aspersion supérieur
2. Réservoir pour sel spécial avec doseur suivant dureté de l'eau
3. Bras d'aspersion inférieur
4. Réservoir pour detergent
5. Réservoir pour liquide de rinçage
6. Filtres

Adoucissement de l'eau

Pour bien laver, le lave-vaisselle a besoin d'eau douce. A cet effet il est muni d'un dispositif adoucisseur. S'il est bien réglé, celui-ci transforme l'eau dure en eau douce.

Réglage du dispositif adoucisseur

Les services locaux de distribution des eaux peuvent vous préciser la dureté de votre eau.

Le réglage de l'adoucisseur s'effectue selon la figure 1, 23.

Recommendation importante!

Après le remplissage du sel spécial, veuillez vérifiez la bonne fermeture du couvercle, afin d'éviter une infiltration de l'eau de lavage.

Ne jamais verser du produit lessiviel dans le bac à sel, ce qui détériore le bac de régénération. (aucune prise sous garantie)

Remplir de sel spécial lave- vaisselle

Figure

Avant la première mise en service versez environ 1 litre d'eau dans le réservoir à sel spécial pour que le sel versé ultérieurement se dissolve plus vite. Utilisez uniquement du sel spécial lave-vaisselle.

Pour le remplissage du sel spécial, ouvrir le couvercle du réservoir entre les paniers supérieur et inférieur sur la paroi intérieure de l'appareil.

Dans le couvercle se trouve un bac que vous pouvez retirer pour le remplissage du sel spécial. Il contient environ 200 g de sel.

Verser le sel dans le bac, replacer le bac dans le couvercle et fermer lente-ment celui-ci. Répéter cette opération une deuxième fois.

Il est recommandé d'utiliser un sel spécial à petits ou gros grains. Ne jamais employer de sel de table, de sel de cuisine, de sel marin, de sel à bétail ou de sel de déneigement. Ces sels contiennent pour la plupart des éléments insolubles susceptibles à la longue de perturber le bon fonctionnement de l'adoucisseur.

Indication de remplissage de sel

Figure /8

Dans les régions à eau dure, remplir le réservoir de sel dès que l'indicateur de remplissage est visible.

Remplissage du liquide de rinçage

Le liquide de rinçage est nécessaire, afin qu'il ne reste plus de taches d'eau sur la vaisselle après le lavage.

N'utiliser que du liquide de rinçage spécial pour lave-vaisselle domestique.

Ouvrir le couvercle du réservoir de produit de rinçage (Figure 1/24).

Remplir le produit de rinçage jusqu'à ce que l'indicateur de remplissage de couleur claire (figure /25) devienne complètement sombre. Vous pouvez reconnaître le niveau de remplissage à la couleur claire/sombre de la surface.

Ensuite revisser complètement le couvercle.

Une quantité moyenne de liquide de rinçage sera automatiquement distribuée à chaque lavage:

Indication de remplissage du liquide de rinçage

Figure 2/25

Si l'indicateur de remplissage de liquide de rinçage devient clair ou s'allume, suivant l'équipement du lave-vaisselle, il est nécessaire d'ajouter du liquide de rinçage. Lorsque la réserve de liquide de rinçage est suffisante, l'indicateur paraît foncé ou est éteint.

Doseur du Produit de rinçage Figure 2.17/26

Le doseur de distribution peut être réglé de 1 à 6. Au départ de l'usine il est réglé sur 3.

Ne changer la position du doseur de distribution que s'il reste des traînées ou des taches d'eau sur la vaisselle.

- en cas de traînées, mettre le doseur sur une position inférieure.

- en cas de taches d'eau, mettre le doseur sur une position supérieure.

Mise en place de la vaisselle

Figures ⑨, ⑩

• Eliminer d'abord les gros déchets alimentaires.
• Placer les pièces les plus grandes et les plus sales dans le panier inférieur, les pièces plus petites et plus légères dans le panier supérieur.
• Placer tous les récipients tels que tasses, verres, casseroles etc. à l'envers.
• Inciner les pièces présentant des creux pour permettre à l'eau de s'écouler.
• Les récipients hauts et minces seront placés au milieu des paniers, afin qu'ils soient exposés directement au jet d'aspersion.
• Adosser les verres à pied haut au rebord du panier - et non pas à d'autres pièces de vaisselle (figure ⑧).
• Mettre les couverts, sans les ranger, dans le panier à couverts.
• Les pièces telles que louches, longs couteaux etc., seront placés horizontalement sur les compartiments à couverts remplis.
• Caler les pièces en plastique entre d'autres pièces de vaisselle.

Vaisselle inappropriée

Inappropriés pour le lave-vaisselle sont: les couverts à poignées en bois ou en corne, les pièces collées (par exemple les planches en plastique), les pièces en plastique non résistantes à l'eau chaude, la vaisselle en cuivre ou en étain. Les décors vernis ainsi que les pièces en aluminium ou en argent peuvent se décolorer ou ternir - comme lors du lavage à la main. Certaines sortes de verre peuvent également se ternir après plusieurs lavages.

Recommendation:

N'acheter à l'avenir que de la vaisselle dont la tenue pour le lave-vaisselle est garantie par le fabricant.

Ne doit pas être lavée dans le lave-vaisselle:

La vaisselle salie avec de la cendre, de la cire, du lubrifiant ou de la peinture.

F

Remplissage du détergent

Avant chaque programme de lavage, remplir le distributeur de détergent (figure 1).

Vous pouvez ouvrir le couvercle du réservoir en appuyant sur la touche (figure 3/27).

A la fin du programme de lavage, le distributeur est toujours ouvert.

Détergent spécial (poudre ou liquide) pour lave-vaisselle domestique.

Vous pouvez utiliser également des produits lessiviels en tablettes.

Le distributeur de détergent comporte 2 compartiments qui contiennent respectivement 10 et 15 ml de détergent. S'il est rempli complètement 40 ml.

Ces deux compartiments permettent de doser avec exactitude la quantité de détergent:

Toutefois, comme l'efficacité des détergents peut varier, nous vous conseillons de suivre les indications du fabricant mais, pour ce lave-vaisselle, n'utiliser que 2/3 de la quantité indiquée.

Pour une vaisselle peu sale, ou une petite quantité de vaisselle, réduire la quantité de détergent.

Après le remplissage, refermer le couvercle en appuyant jusqu'à entendre le verrouillage. Le détergent sera distribué automatiquement pendant le programme de lavage. On peut utiliser le détergent pour laisser tremper des casseroles ayant des restes tenaces.

Economie d'électricité et d'eau

Vous pouvez économiser de l'électricité et de l'eau, si vous:

• n'effectuez pas de prélavage sous l'eau courante,
• ne mettez le lave-vaisselle en marche que s'il est complètement rempli de vaisselle,
• choisissez un programme rapide si les restes alimentaires n'ont pas commencé à sécher.

La consommation d'énergie correspondant. à un cycle de lavage selon la norme NF C 73-176 est de: 0,9 kWh

Choix du programme

Pour la vaisselle quotidienne normalement sale, utiliser un programme à 65° C.

Température de lavage	65°	65°	55°	55°
Programmes de lavage
Nom de programme	Super	Normal	Normal eco	Rapide
Type de vaisselle	Vaisselle très sale	Vaisselle très sale	Vaisselle très sale	Vaisselle fragile
Type de salissure	Soupes Sauces Pâtes Riz, oeufs Soufflés Pommes de terre Rôtis	Soupes Sauces Pâtes Riz, oeufs Soufflés Pommes de terre Rôtis	Soupes Sauces Pâtes Riz, oeufs Soufflés Pommes de terre Rôtis	Café Lait Thé Charcuterie Légumes
Quantité des déchets	beaucoup	normal	normal	pêu

Caractéristiques moyennes des programmes

Les données des divers programmes peuvent varier en fonction de la quantité de vaisselle, de la température de l'eau et enfin de la tolérance de l'appareil.

230 V (2,3 kW)

Durée du programme en Min.	73	65	60	43
Consommation électrique en kWh	1,1	0,9	0,8	0,7
Consommation d'eau (litres)	20	16	16	13

Mise en marche et arrêt de la machine

Mise en route de l'appareil

• Ouvrir la porte.
• Vérifier que les mouvements du bras d'aspersion (figure Ⓞ/12 et Ⓞ/14) ne sont pas gênés.
• Au besoin, retirer ce qui fait obstacle au bon fonctionnement.
• Ouvrir complètement le robinet d'eau.
• Appuyer sur la touche (figure Ⓐ/1) correspondant au programme choisi (figure Ⓐ/6).
• Appuyer sur le commutateur principal (figure ©/5). Le témoin lumineux s'allume (figure ©/7).
• Fermer la porte. Le programme démarre.

Vous trouverez la durée du programme sur le tableau „Aperçu des programmes“ qui se trouve au dos.

Couper l'appareil

• Ouvrir la porte après la fin du programme.
• Le voyant lumineux de mise sous tension est ételnt (Figure 3/3).
• Enclenchez l'interrupteur principal (Figure 3/5).
  Le témoin lumineux s'éteint (Figure 2/7).
  La touche Programme (Figure ©/1) peut rester enclenchée.

Attendre jusqu'à ce que le programme soit terminé. Si le voyant lumineux de mise sous tension (Figure 37/3) s'allume lorsque vous ouvrez la porte c'est que le programme n'est pas encore terminé.

Fermez à nouveau la porte pour que le programme se termine.

Fonctions spéciales

Interruption de programme

N'interrompez le oprogramme que lorsque cela est vraiment nécessaire.

„Attention“ au moment de l'ouverture.

L'eau risque de gicier hors de l'appareil.

Ouvrir complètement l'appareil des que le bras de lavage ne tourne plus.

Appuyer sur le commutateur principal (figure 0/5).

Appuyez à nouveau sur cette touche, fermez la porte. Le programme redémarre.

En cas d'alimentation en eau chaude ou si l'appareil vient de chauffer maintenir quelques instants la porte et fermez ensuite.

Ecourter un programme

Pour terminer rapidement un programme appuyez simultanément sur les touches normal 65° C et rapide 55° C.

Fermez la porte.

Le programme se termine en 4 minutes max.

Rangement de la vaisselle

Vider en premier lieu le panier inférieur et ensuite le panier supérieur. Vous évitez ainsi de faire tomber des gouttes d'eau éventuelles du panier supérieur sur la vaisselle du panier inférieur. Si vous laissez refroidir la vaisselle pendant 15 minutes environ après la fin du programme, celle-ci sera plus facile à prendre et à ranger.

Contrôle de l'appareil

- Contrôler les deux filtres (figure ③). Si des déchets sont restés, enlever le filtre, retirer les déchets et nettoyer le filtre à l'eau courante. Lors de la mise en place. Veiller à ce que le filtre amovible (encliqueter les 2 parties en matière plastique) soit bien posé dans son logement.

- S'assurer que les orifices des bras d'aspersion supérieur et inférieur (figures ②/12 et ②/14) ne sont pas obstrués et les nettoyer au besoin. Le bras inférieur est simplement clipé. Il peut s'enlever en le tirant vers le haut. Après le nettoyage, le bras d'aspersion doit être de nouveau clipé (figure ②/14). Le bras d'aspersion supérieur se dévisse.

Service après-vente

Avant de faire appel au service après-vente, nous vous prions de vérifier si, à l'aide de la liste: – Pour remédier soimême aux petits dérangements – vous pouvez éliminer vous-même le problème.

Cet appareil est conforme aux normes de sécurité des appareils électriques en vigueur. Les réparations d'appareillage électrique doivent uniquement être effectuées par des spécialistes.

Des réparations non conformes pourraient entrainer de considérables dangers pour l'utilisateur.

Si votre appareil présente un défaut, veuillez appeler notre service après-vente. Veuillez indiquer le numéro de l'appareil 1 et le numéro de fabrication (FD) 2.

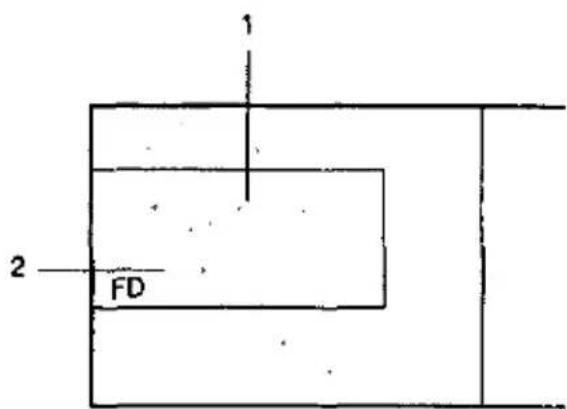

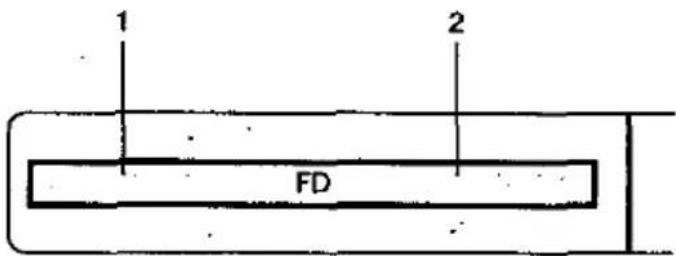

Vous trouverez ces indications, porte ouverte.

Pour remédier sol-même aux petits dérangements

Dérangements

Le voyant de contrôle ne s'allume pas

L'appareil ne se met pas en marche L'appareil s'arrête au prélavage

L'eau n'est pas évacuée complètement Le couvercle du réservoir de détergent ne ferme pas Le bras d'aspersion tourne mal Dépôt calcaire sur la vaisselle

Trainées sur les verres Après le séchage il subsiste des gouttes d'eau sur la vaisselle Bruit de vaisselle Résultats du lavage ne sont pas satisfaisants

L'indication de remplissage de sel reste allumée après le remplissage

Causes possibles

- Vous n'avez pas enclencher l'interrupteur principal.

- La fiche de réseau n'est pas bien engagée dans la prise de courant.

- Le fusible a sauté.

- La porte de l'appareil n'est pas bien fermée.

- La touche d'interruption est enfoncée.

- Le robinet n'est pas ouvert.

- Le filtre dans la conduite d'arrivée d'eau propre est obstrué.

- Le filtre est obstrué (contrôler le filtre figure 8/33).

- Le programme n'a pas été terminé.

- Retirer le bras d'aspersion et le nettoyer. Nettoyer également le pivot du bras d'aspersion.

- Détergent et/ou liquide de rincage mal dosés.

- Il n'y a pas de sel.dans le dispositif adoucisseur

- Placer le doseur de l'adoucisseur (figure 2/13 et 4/23) sur un chiffre plus élevé).

- Le couvercle du réservoir de sel spécial n'est pas fermé.

- La quantité de liquide de rinçage est trop grande.

- La quantité de liquide de rinçage est insuffisante.

- La valsselle est mal rangée.

- Détergent et/ou liquide de rinçage mal dosés.

- Là vaisselle est mal rangée ou les paniers sont trop chargés.

- La rotation des bras d'aspersion était génée par des pièces de vaisselle.

- Le filtre (figure 6/33) est obstrué.

- Le micro-filtre (figure ③/34) est obstrué. (Au besoin, le retirer et le nettoyer. A la remise en place, le micro-filtre doit être bien enclenché).

- Le bord du filtre ne repose pas uniformément dans le renfoncement.

- Les orifices des bras d'aspersion sont obstrués.

- Le programme a été choisi trop doux.

- Le couvercle du réservoir a été fermé trop rapidement (l'ouvrir à nouveau et le refermer lentement).

Remarques

1. Le lave-vaisselle a été soigneusement testé en usine. C'est pourquoi des taches d'eau sont restées. Elle disparaissent après le premier lavage.

2. Démontage de l'appareil

3. Retirer la prise de courant.

4. Fermer le robinet.
5. Desserrer les tuyaux d'eau propre et d'évacuation du robinet et du siphon.
6. Dévisser les vis de fixation sous la plaque de travail.
7. Démonter la plinthe, s'il y a lieu.

8. Retirer l'appareil et tirer en même temps sur les tuyaux.

9. Ne transporter l'appareil qu'en position debout ou à plat sur le dos. Dans toutes les autres positions, l'eau résiduelle pourra pénétrer dans un des organes de commande et perturber ainsi le déroulement du programme.

10. Pour essais comparatifs uniquement:

Classification selon IEC 436

Capacité: 8 couverts

Exemple de rangement: figures ① et ②

Programme de comparaison: Normal 65°

Détergent de référence: 24 g.

1. Pour les modèles suisses seulement: L'appareil peut être installé entre des parois en bois ou en matière plastique dans une rangée du meubles de cuisine.

230 V-/16 A

230 V-/10 A

Si l'appareil n'est pas raccordé par une prise de courant conforme aux normes en vigueur, il doit être relié à un dispositif de coupure sur tous les pôles avec un intervalle de coupure d'au moins 3 mm afin de répondre aux prescriptions de sécurité en vigueur.

①

La spia non s'accende

Tous droits de modification réservés

Salvo varazloni
