KASUTUSJUHEND D17552 ASKO

Gebruiksaanwijzing voor de vaatwasser

Belangrijk!

Voordat u de machine in werking stelt is het belangrijk dat u eerst de instructies grondig doorleest. Dit zal bijdragen tot een optimaal resultaat van uw vaat- wasser.

1755, DW 953

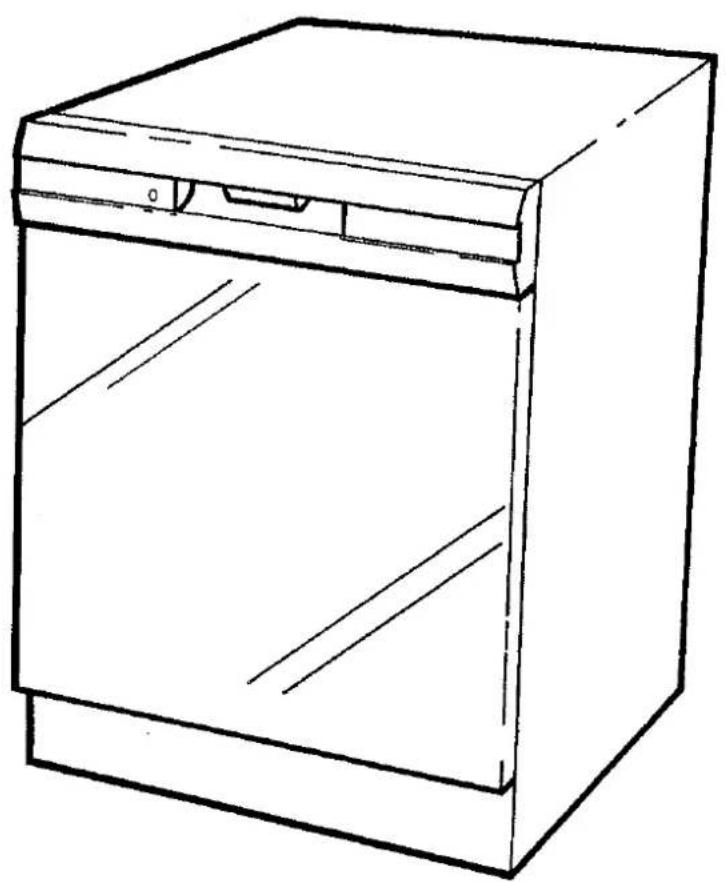

Line drawing of a simple kitchen appliance with front panel and side door (no text or symbols)

Wanneer u de machine voor de eerste keer gaat gebruiken: Lees de instructies grondig door. Sommige materialen kunnen niet in de vaatwasser gereinigd worden, zie blz. 9. Gebruik alleen de voor de vaatwas- ser verkrijgbare wasmiddelen.

Ga als volgt te werk

Volg de figuren in de band bovenaan elke pagina. U verkrijgt hierdoor duidelijke informatie over de verkwijze van de vaatwasser. Verdere details en aanwijzingen treft u aan onder de strips.

Inhoud

Het wassen van de vaat	2
Onderdelenschema	2
Het vullen van de korven	4
Wasmiddel	5
Technische gegevens	5
Op deze manier gebruikt u de 1755	6-10
Welk programma kiest u	6
Energiebesparing	7
Reinig deze voorwarpen met zorg	10
Bijvullen spoelglansmiddel	10
Instelling spoelglansmiddelindicator	10
Vaatwasser met waterontharder:
Bijvullen zout	10
Instelling hoeveelheid zout	10
Onderhoud	11
Veiligheid	11
De machine weigert	12
Afwasresultaat	12
Service en garantie	12

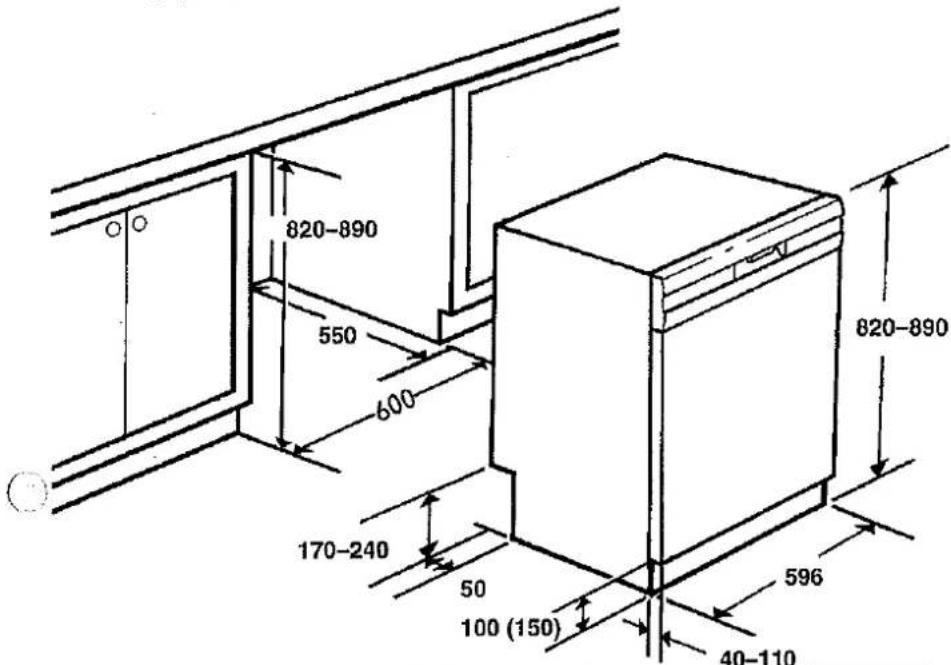

Installatie	13-15
Ingebouwd	13
Vrijstaand	13
Electrische aansluiting	14
Watertoevoer	14
Waterafvoer	15
Samenvatting	16

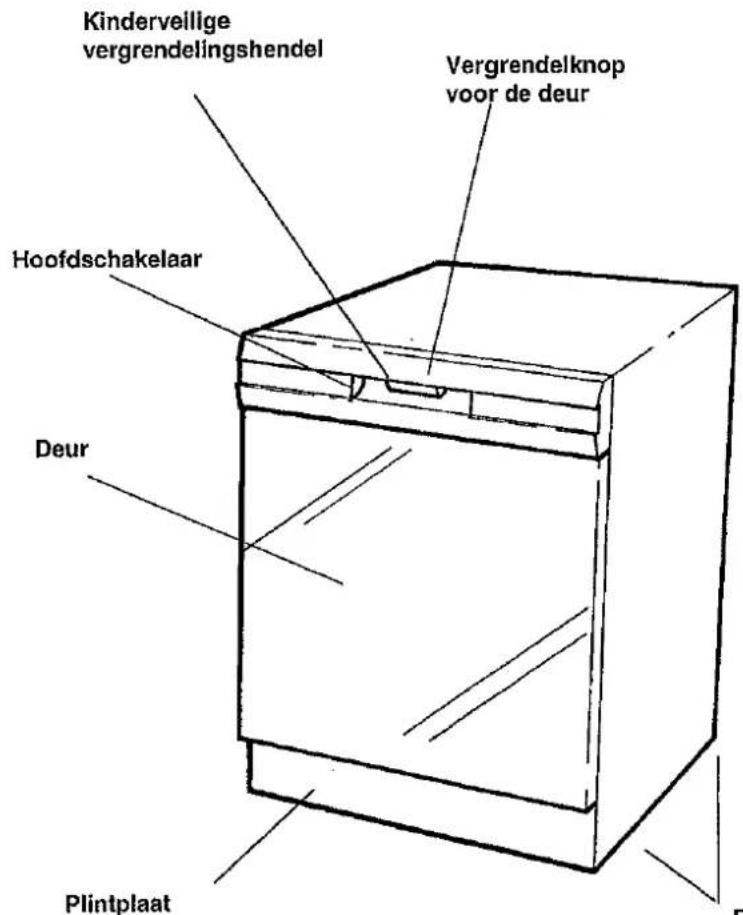

Onderdelenschema

De plintplaat kan aangepast worden aan de plint van het keukenblok, naar voren of naar achteren (zie biz. 13).

Het afdekplint kan op- en neerwaarts aangepast worden (zie blz. 13).

De stelvoeten zijn verstelbaar in de hoogte zodat de vaatwasser aan de keukentemperatuur kan worden aangepast.

① Open de deurde vergrendlingshendel naar boven te duwen. Schakel de hoofdschakelaar in.

Hand holding a cylindrical object with a curved arrow pointing to it, no text or symbols present

Wanneer de kinderveilige vergrendelingshendel ingeschakeld is, moet u de deur als volgt openen:

Line drawing of a hand inserting a component into a rectangular block (no text or symbols)

Verplaats het haakje zijwaarts en duw de vergrendelingshendel naar bowen.

Bedieningspaneel
Zie blz. 6-7
Programma

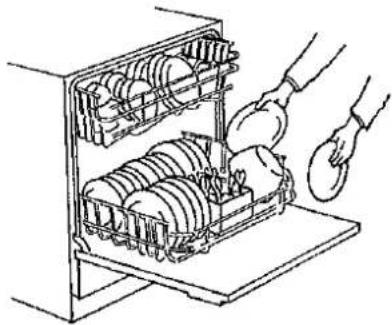

Het vullen van de manden

Wees voorzichtig wanneer u voorwerpen uit be-paalde materialen afwast. Zie blz. 10..

Line drawing of hands operating a kitchen appliance with shelves and legs (no text or symbols)

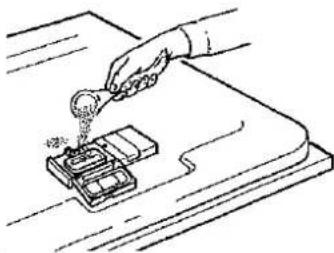

Het toedienen van vaat- wasmiddel

Op de binnenzijde van de deur: Voorwassen

In het vakje: De hoofdwas

LET OP! Sluit het vakje zodra dit van wasmiddel is voorzien.

Hand pouring liquid into a small electronic device on a workbench (no text or symbols visible)

De bovenste mand

De bovenste mand is beldoeld voor glazen, kopjes, kommen en borden, schalen, lang bestek en voorsnijmessen en -vorken (controleer dat de scherpe kanten het plastic van de manden niet beschadigen).

De bovenste mand heeft een neerklapbare gedeelte.

Het is beter de afwas niet af te spoelen voor u hem in de machine zet. Verwijder alleen grote etensresten. Zoals b.v. visgraten en tandenstokers.

Illustration of a wooden crate filled with various mechanical parts (no text or symbols visible)

Illustration of a person working inside a woven basket (no text or symbols visible)

Plaats de vaat zodanig dat het water al he vuil kan bereiken.

• Richt de bevuilde oppervlaktes naar beneden of naar het midden.
• Controleer of er geen vaat door de korf heen steekt en de rotatie van de sproeiarm tegenhoudt.
• Zorg ervoor dat scherpe hoeken het plastic van de korven niet beschadigt.

Let op: Plaats de vaat dusdanig dat het zeepbakje zonder problemen open kan.

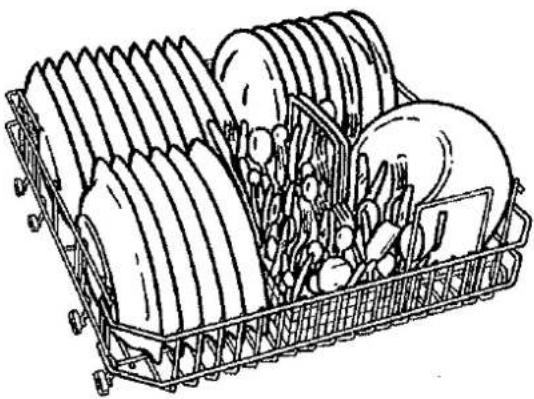

De onderste mand

De onderste mand is bedoeld voor borden, schalen en bestek (in de bestekmand).

De onderste mand heeft een verwijderbaar mandje voor borden. Als men dit mandje verwijdert, is er plaats voor potten en pannen.

Als dat neergeklapt is, kan men zowel eronder als erop kopjes leggen.

Messenrek

Voor lang bestek en messen is er een speciale korf. Deze korf heeft een eigen sproeler.

Line drawing of a supermarket basket filled with various items including eggs, vegetables, and tomatoes (no text or labels)

Line drawing of a basket filled with various vegetables (no text or symbols)

Technical line drawing of a mechanical component with hatched sections and internal structure (no text or symbols)

Het mand kan verwijderd worden zodat er plaats is voor potten en pannen.

Keer de bevuilde oppervlakten naar beneden.

④ Zorg ervoor dat de sproei-armen vrij kunnen bewegen

Hand holding a tool with directional arrows indicating motion (no text or symbols)

⑤ Controleer of de waterkraan geopend is
⑥ Sluit de deur

Sluit de deur van de machine goed daar anders

de machine niet zal starten.

Simple line drawing of a front-loading washing machine with an arrow indicating diagonally upward motion (no text or symbols)

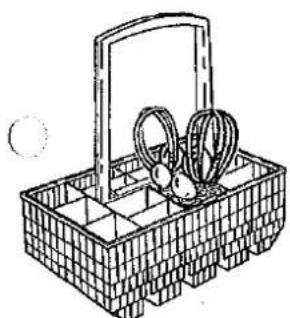

De bestek- mand

Plaats het bestek Vcpreid over de mand met de heften naar beneden. Vermijd het plaatsen van diverse materialen in het-zelfde vakje b.v. zilver in combinatie met roestvrijstaal. Verder is het ook af te raden om verschillende soorten roestvrij staal (vergelijk de oppervlakken) tegen elkaar te zetten.

Line drawing of a woven basket with handles and rings (no text or symbols)

De betekmand is in het midden voorzien van een deksel met uitsparingen dat u kunt gebruiken voor bestek dat u tijdens de vaat wilt ontzien. Ook is het handig om dit deksel te gebruiken voor het reinigen van bijvoorbeeld garden en kleine voorwerpen die normaal door de mand zakken.

De hoeveelheid te gebruiken vaatwasmiddel

De hoeveelheid te gebruiken is gedeeltelijk afhankelijk van het programma dat U kiest, het soort afwasmiddel dat U gebruikt en de hardheid van het water. Volg de instructies met betrekking tot de dosering zoals die op de verpakking van het vaatwasmiddel staan vermeld. Als deze niet aanwezig zijn kunt U de volgende richtlijn aanhouden.

Intensief- en Normalprogramma

Voorafwas (5 g) Hoofdwas (12 g)

Licht programma

Uitsluitend voor de hoofdwas (12 g)

5g = ca. 1 theelepel 12 g = ca. 1 eetlepel

Gebruik uitsluitend vaatwasmiddel bestemd voor vaatwassers

U mag geen gewoon vaatwasmiddel gebruiken, omdat de schuimvorming de juiste werking van de machine verhindert.

De hoeveelheid vaatwasmiddel is afhankelijk van de hardheid van het water

Het water is niet overal even "hard". De hardheid wordt uitgedrukt in °dH. Vraag aan uw plaatselijk waterleidingbedrijf hoe hard uw water is. Hoe harder het water, hoe meer vaatwasmiddel. Volg de aanwijzingen op de verpakking.

Als het water hard is, krijgen zowel de vaat als de machine na een tijd een grijs laagje. Om dit weg te krijgen, kan men de machine laten draaien met twee eetlepels citroensap in plaats van voorwasmiddel. Gebruik hiervoor het intensieve wasprogramma.

Als het water erg hard is, moet men spoelglansmiddel gebruiken dat citroenzuur bevat (zuur spoelglansmiddel).

Voor het bijvullen van glansmiddel (en eventueel zout), raadpleeg biz. 10.

Technische gegevens

Hoogte 817 (870) mm

Breedte 596 mm

Diepte 550 mm

Gewicht 45 kg 48 met water- ontharder

Capciteit 12 standaard couverts

Waterdruk 0,003–1,0 MPa (0,3–10 kp/cm²)

Aansluiting 1-fase, 230 V

Max. aansluitings- vermogen 2700 W

Vormogen van het element 2500 W

Accessoires:

Werkplank Zijplaten + antikantelbescherming Decorlijst

WAARSCHUWING!

Afwasmiddel is bijtend. Zorg dat de kinderen er niet bij kunnen! Als iemand er toch van gedronken heeft, geef hem/haar dan onmiddellijk één of twee glazen melk of water te drinken. Probeer niet om hem/haar te laten braken. Waarschuw onmiddellijk een dokter. Als iemand afwasmiddel in de ogen gekregen heeft, spoel het oog dan overvloedig met water.

Op deze wijze gebruikt u de 1755

De 1755 is een afwasmachine die u diverse programmamogelijkheden biedt. Kies het gewenste programma en de machine start direkt.

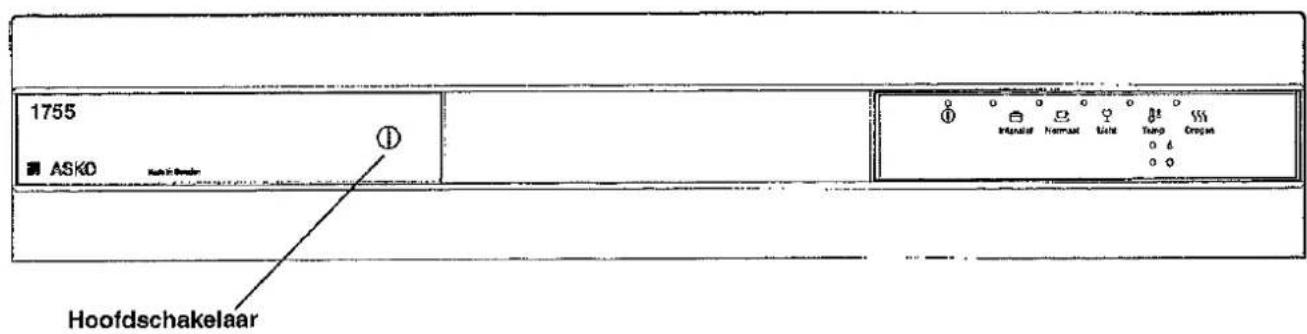

• Druk op de hoofdschakelaar

- Kies het gewenste programma en de machine start meteen

Welk programma kiest u?

Het eevoudlgste is dat u een standaard programma kiest. U moet dan alleen maar op één van de 3 symbolen drukken. De machine doet dan de rest. U kunt ook natuurlijk ook zelf de afwastemperatuur, droogtemperatuur enz. Lees het volgende en bestudeer de tabel.

Intensief programma

Kies het intensieve programma voor een erg vuile vaat (pannen e.d.). Vul de eventueel resterende ruimte op met borden en koppen.

Normaal programma

Kies het normale programma voor de gewoon bevuilde vaat. Dit programma is bedoeld voor het reinigen van borden, koppen en schotels en een of twee licht bevuilde pannen.

Licht programma / tere vaat programma

Indien de vaat niet zo vuil is gebruikt u het lichte programma. Het is bijzonder geschikt voor glaswerk en serviesgoed dat direct na gebruik wordt gereinigd en daardoor geen intensieve wasbehandeling behoeft.

Teer vaatwerk

Teer vaatwerk kunt u reinigen door het lichte programma in te schakelen. Schakel de verwarming uit wanneer U de vaat extra voorzichtig wilt reinigen. Zie tevens bladzijde 10: Reinig deze voorwerpen met zorg.

Extra programmamogelijkheden

Temperatuur

Door op te drukken, kun u kiezen uit de volgende temperatuuren bij de volgende programma's:

Intensief programma : 70 / 55 °C

Normaal programma : 65 / 55 °C

Licht programma : 55 / 45 °C

Het lampje brandt op de hoogste temperatuur. De eenmaal gekozen temperatuur blijft in het programma totdat u deze wijzigt. Opmerking: de 45° C temperatuur zal niet blijven.

Borden verwarmen !!!

Het lampje gaat branden wanneer u de verwarming heeft ingeschakeld. Door nogmaals op deze toets te drukken schakelt u de verwarming uit. Het lampje gaat uit maar de ventilator zal de vaat drogen zonder verwarming.

De waarschuwingslampjes, zie blz. 8

Simple diagram with three symbols: a circle with an internal symbol, a plus sign, and a circle (no text or labels)

Afwasprogramma	Symbool		Aanb. tempratuu
Intensief programma			65°
Normaal programma			65°
			55°
zonder drogen			55°
Licht programma, 55°C		###	55°
Licht programma, 45°C			45°

Spoelglansaanduiding

Wanneer het lampje brandt, is het spoetglansmiddel op. Na het bijvullen kan het even duren voor het lampje weer dooft.

Zoutaanduiding

(Dit geldt alleen voor machines met ontharder) Wanneer het lampje brandt, is het zout op. Na het bijvullen kan het even duren voor het lampje weer dooft.

• U heeft zich bedacht?

Als u van programma wilt veranderen wanneer u de machine al heeft gestari, kies dan een nieuw programma door aan de programmaknop te draaien.

N.B.! Alleen met de klok mee draalen.

- Als de machine wordt uitgeschakeld met de hoofdschakelaar

(of bij uitvallen van de stroom) voor het programma is afgelopen, gaat het programma gewoon verder wanneer de stroom weer wordt ingeschakeld.

NBI Als de stroom wordt uitgeschakeld na het drogen of gedurende meer dan 2 minuten uitgeschakeld is, wordt het programma als afgelopen beschouwd.

- Wanneer de vaat klaar is

Wanneer de machine klaar is met het programma, verbruikt hij zeer weinig stroom. Als men de stroom volledig wil uitschakelen, moet men de hoofdschakelaar uitschakelen. Het waarschuwingslampje blijft branden zolang de stroom is ingeschakeld. In het algemeen geldt dat men de machine nooit onbeheerd mag achterlaten zolang de stroom ingeschakeld is.

Vaatwasprogramma
Extra keuzemogelijkheden

Spoelglans- en zoutanduiding, zie blz. 10

Zo werkt de vaatwasmachine= De afwasautomeat pompt de voorspoelresten af en startde hoofdwas met een schone kulp en schoon water (SCS =Super Cleaning System).				Verbruikgegevens
				Warmwatertoevoerca 60°C		Koudwatertoevoerca 15°C
Voorwas	Hoofdwas	Spoelbeurten**	Drogen	Progr.duurin min. (ca)**	Energieverbr.in kWh (ca)**	Progr.duurin min. (ca)**	Energieverbr.in kWh (ca)**	Water-verbruikLiler*
	65°	65°		80	1,3	100	2,1	25
	30°	65°		65	1,0	80	1,6	18,5
	30°	50°		75	0,7	80	1,4	16,5
	30°	55°		75	0,5	80	1,1	16,5
	□	55°		55	0,7	60	1,2	15
	□	45°		25	0,2	30	0,7	15

* Voor vaatwassers met waterontharder ligt het waterverbruik ongeveer 2 liter hoger.
= Warme lucht en ventilateur □ = ventilateur
**De tijden zoals aangegeven in de programmatabel kunnen in de praktijk afwijken (watertemperatuur, voltage enz.).

Energiebesparing:

Wacht met het reinigen totdat de machine vol is

Bespaar op energie door de machine in te schakelen op het moment dat deze vol beladen is.

Stel voor het reinigen van de vaat een lagere termperatuur in

U kunt zelf de temperatuur bepalen bij de hoofdwas en het spoelprogramma. Bespaar op energie door de temperatuur in te schakelen op 55° I.p.v. op 65° C.

Is de machine aangesloten op een koudwatervoorziening?

De programma's duren langer wanneer de machine is aangesloten op een koudwatervoorziening omdat het water tijd nodig heeft om te verwarmen. De langere wastijd heeft als voordeel dat de afwasprogramma's kunnen worden ingesteld op een lagere temperatuur waarmee hetzelfde afwasresultaat wordt bereikt en zuinig wordt omgesprongen met energie.

Lang durende programma's op lagere temperatuur zijn geschikt voor waspoeders met enzymen.

Drogen

U kunt het droogproces versnellen door de deur op een kier te zetten zodal de stoom kan ontsnappen.

Opmerking:

Onthoud bij het kiezen van extra programmamogelijkheden het volgende ( 8 )

• Om de extra programmamogelijkheden te kunnen bewaren of op te slaan, dient u een programma te starten. De reden hiervoor is om te voorkomen dat kinderen spelenderwijs een wijziging op de temperatuur kunnen maken.
  Bij herprogrammering (extra spoelbeurt etc.)
• De door u ingestelde programmakeuze zal zo blijven totdat u hier een wijziging op aanbrengt. Zelfs wanneer de machine buiten werking is geweest of nadat de stroom uitgevallen is, blijft de machine zich alle extra keuze's herinneren.
• Uw programmakeuze zal gedurende 2 seconden zichtbaar zijn d.m.v. de lampjes in het display. Vervolgens zal de machine verder gaan met het hoofdprogramma.
• Een zwarte stip staat symbool voor een brandend lampje. Een stip med streepjes erboven staat symbool voor een knipperend lampje.

Herprogrammering

Gedurende startknop

Om te voorkomen dat kinderen tijdens het spelen de machine per ongeluk starten, kunt u de machine zo instellen dat men gedurende drie seconden op de startknop moet drukken om de machine te starten.

De waarschuwingslampjes branden als volgt:

1. Druk 5 keer op . U komt dan in het verander-programma.

2. Druk op of en u krijgt de vertraagde werking (3 sec.).

Druk op en u krijgt dan de normale werking van de startknop.

Te weinig water in de machine

Het waterniveau is in orde wanneer het de markering bereikt heeft van het onderste sproei-armlager, zie tekening.

Als er te weinig water in de machine komt, kan dit te wijten zijn aan een uitzonderlijk lage waterdruk. U kunt dan de vultijd veranderen.

Simple line drawing of a mechanical assembly with no text or symbols

1. Om in het verander-programma te komen, moet u binnen de 15 seconden 5 keer op

drukken.

1. Druk op voor het verkrijgen van de normale vultijd

voor het verkrijgen van een toename van 25 %

voor het verkrilgen van een toename van 50 %

voor het verkrijgen van een toename van 100 %

voor het verkrijgen van een toename van 150 %

Wilt u de afpomptijd wijzigen?

Wanneer u een langere afvoerslang heeft of wanneer er om andere redenen te weinig tijd is om het water af te pompen, is het mogelijk om de afpompetijd te wijzigen. U gaat hierbij als volgt te werk:

1. Om in het verander-programma te komen, moet u binnen de 15 seconden 5 keer op

drukken.

1. Druk op om een afvoertijd van 20 seconden te krijgen

om een afvoertijd van 25* seconden te krijgen.

om een afvoertijd van 35 seconden te krijgen.

*Normale tijd

De waarschuwingslampjes...

De waarschuwingslampjes hebben verschillende functies. Enerzijds geven ze de gekozen programma aan, anderzijds geven ze de foutendiagnose aan.

...geven aan uit welke onderdelen het programma bestaat

De lampjes geven aan uit welke onderdelen het programma bestaat.

Zp ziet het er b.v. bij het normaal programma als volgt uit :

...geeft aan dat er iets mis is

Dat de deur open is wanneer een programma gestart wordt of loop

Dat het element defect is

Dat er teveel water in de machine aanwezig is = overvol

Dat er een temperatuurvoeler defect is

Dat er een fout is in de waterinlaat

...geven aan dat er fouten worden opgespoord

Wanneer de machine niet functioneert kan het defect worden opgespoord. De monteau is daardoor instaat het defect sneller te verhelpen.

Start het foutendiagnoseprogramma door binnen de 15 seconden 5 keer op te drukke. Dan gaan de volgende lampjes knipperen:

Symbool: Deel dat wordt onderzocht: Als er geen defect is, hoort u het volgende geluid:

	Inlaatklep	Watergeruis
	Was/spoelglansmiddelmagneet	U hoort een klik en aan de binnenkant van de deur is het vaatwas-spoelglansmiddel uit het bakje gelopen*
	Verwarmingselement	Het element straalt warmte uit. N.B.! Raak het element niet aan.
	Circulatiepomp	De pomp start
	Afvoerpomp en Ventilatormagneet	De pomp en de ventilator start en de stoom verdwijnt via het ventilatorrooster onderaan de linkerhoek van de deur.

U verlaat het testprogramma door op Start te drukken.

* Wanneer het deksel van het wasmiddel gesloten is wordt er wasmiddel of anders spoeglansmiddel gedoseerd.

Wees voorzichtig bij het afwassen van de volgende voorwerpen

Een aantal huishoudelijke gebruiksvoorwerpen kunnen niet in de vaatwasmachine worden afgewassen omdat sommige materialen niet bestand zijn tegen hoge temperatuur en/of kunnen worden beschadigd door het vaatwasmiddel.

Porselein

Op de onderkant van het porselein kan het volgende stempel staan: VDN + letter + drie cijfers. Het laatste cijfer geeft de vaatwasmachinebestendigheid aan.
5 - Bestand tegen vaatwasmachine (75°C)
3 - Bestand tegen manueelafwassen (45°C)
1 - Risico op beschadigingen bij afwassen

Tere motieven

Porselein waarvan de motieven op de glazuurlaag zijn aangebracht (ze voelen stroef aan) mag niet in de vaatwas-machine worden afgewassen.

Kristal

Zet de voorwerpen zo dat ze tijdens het afwassen niet tegen elkaar kunnen stoten. Gebruik een lage temperatuur. Antieke en erg tere voorwerpen mogen niet in de vaatwasmachine worden afgewassen.

Zilver

Zilveren en roestvrije voorwerpen mogen niet met elkaar in aanraking komen, omdat het zilver dan kan verkleuren.

Bestek met gelijmde handvaten

Bepaalde soorten lijm zijn niet bestand tegen afwassen in de vaatwasmachine. In dat geval laten de handvaten los.

Hout

Houten voorwerpen mogen alleen in de vaat-wasmachine worden afgewassen als dit uit-drukkelijk op het voorwerp wordt aangegeven.

Aluminium

Aluminium kan dof worden door afwassen in de vaatwasmachine. Aluminium pannen van goede kwaliteit kunnen wel in de machine worden afgewassen, maar kunnen hierbij wel iets van hun glans verliezen.

Plastic

Sommige soorten plastic zijn niet bestand tegen de hoge temperaturen in de vaatwas-machine.

Bescherm uw plastic voorwerpen door

* Een programma met een lage temperatuur, 55°C, zonder drogen kiezen.
* Ze in de bovenste mand te leggen.

* Opmerking: Na het bijvullen met spoelglansmiddel kan het even duren voordat het indicatielampje uitgaat.

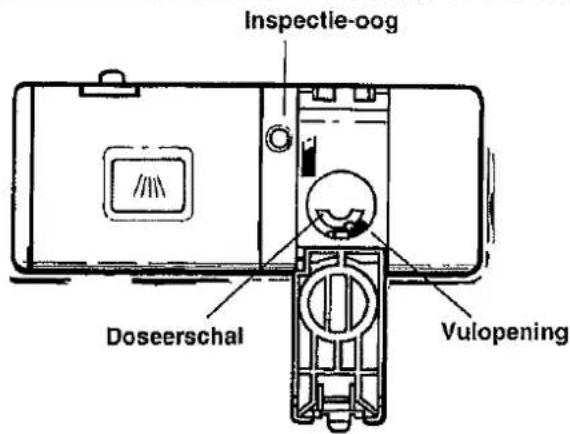

Dosering spoelglansmiddel

De droogduur zal korter zijn wanneer u spoelglansmiddel doseert. Het inspectie-oog geeft aan wanneer het reservoir leeg is. Als het oog zwart is dan betekent dit dat er voldoende spoelglansmiddel aanwezig is. Het reservoir dient te worden bijgevuld wanneer de lens licht van kleur is. Aan de fabriek wordt de afwasautomaat van Calgonit spoelglansmiddel voorzien.

Afstelling spoelglansmiddeldosering

Spoelglansmiddel wordt automatisch gedoseerd: de dosering is aan de fabriek ingesteld. Het kan zijn dat het nodig is om deze instelling te wijzigen afhankelijk van de waterhardheid. Dit kunt u doen door het rechter deksel te openen. U kunt dan de instelling zien die gewoonlijk op 1 staat. Bent U woonachtig in ( een gebled met veel kaik in het water (meer dan 10-12 °dH), dan neemt u een spoelglansmiddel met azijn (bevattende citroen zuur) dat dient te worden gebruikt wanneer de machine niet is voorzien van een waterontharder. Overvloedig gebruik van spoelglansmiddel kan schuimvorming tot gevolg hebben vooral wanneer de machine is aangesloten op een koudwatervoorziening. Is het water in het geblad waar u woont erg zacht dan kunt u het geconcentreerde spoelglansmiddel mengen met dezelfde hoeveelheid water.

Vaatwasser met waterontharder

Zout bijvullen

In een machine met een waterontharder moet men het zoutreservolr vullen voor men de machine de eerste keer gebruikt. Gebruik speciaal zout voor vaatwassers met ingebouwde waterontharder.

Schroef eerst het deksel los, zie afbeelding. Plaats de trechter die bij de vaatwasser is geleverd, in de vul-opening van het reservoir. Vul het reservoir met zout. Verwijder overbodig zout, zodat het deksel goed sluit. Schroef het deksel vast.

Al het zout dat u eventueel in de machine heeft gemorst, moet onmiddellijk worden verwijderd. U moet hiervoor een volledig programma laten draalen. Daarom is het aan te raden zout bij te vullen voor u een programma wilt laten draalen.

Opmerking: Na het bijvullen met spoelglansmiddel kan het even duren voordat het indicatielampje uitgaat.

Instelling hoeveelheid zout

Is het water in het geblad waar u woont erg hard dan kunt u de instelling van het zout wijzigen.

1. Druk binnen 15 seconden 5 keer op ) ) ) om in het verander programma te komen voor het aanpassen van de zoutdosering. De lampjes laten de laatst geprogrammeerde instelling zien.

2. Druk op voor een waterhardheid van 0-14 °dH

"	"	"	"	15-19	"	"●	"	"
"	"	"	"	20-24	"	"	"●	"
"	"	"	"	25-34	"	"	"●	"
"	"	"	"	35-49	"	"	"	"●

De eenmaal gekozen instelling blijft in het programma totdat u deze wijzigt. Na 2 seconden gaat het programma terug naar het hoofdprogramma.

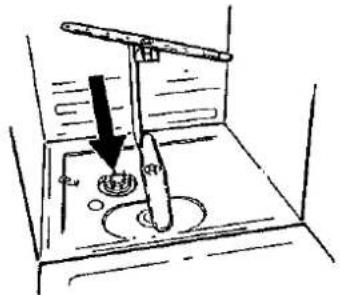

Deksel zoutreservoir

Simple line drawing of a kitchen sink with a tool and water level indicator (no text or symbols)

Onderhoud

Het binnengedeelte is vervaardigd van roestvrijstaal en blijft bij normaal gebruik schoon. Zo af en toe dient u de zeef en de sproelarmen te relnigen.

Het fijne filter

Afval dat zich op het fijne filter verzamelt wordt automatisch doorgespoeld.

Schroef het fijne filter op en maak het schoon met een afwasborstel.

Controleer bij het terug- monteren van het filter of het uiteinde ervan goed tegen de bodem aansluit.

Afvoerpomp

Vanaf de binnenzijde bereikt u de afvoerpomp. Verwijder eerst net grove en het fijne filter en vervolgens de afsluitdop van de afvoerpomp op de bodem. U kunt de pompvin rond draaien en eventueel vull verwijderen. Herplaats de afsluitdop en de filters.

De lagers en de openingen in de sproeiarmen

kunnen soms verstopt raken door vuil. Schroef de moer los en verwijder de ring bovenop de sproei-arm zodat u de sproei-arm kunt verwijderen. Verwijder het vuil met behulp van een naald of iets dergelijks.

Grof filter

Het grove filter verzamelt die etensresten die anders in de afvoerpomp terecht zouden komen. Als het filter dient te worden gereinigd, knijpt u de uitstekende gedeeltes naar eikaar toe en verwijdert u het filter. Vervolgens herplaatst u het filter. De openingen in de bodem laten o.a. macarini en coperwten door. Tandenstokers blijven achter in het grove filter.

Filter

Het filter kunt u verwijderen en schoon spoelen als deze bevuild is. Door het filter los te schroeven en omhoog te tillen kunt u deze op eenvoudige wijze verwijderen. Vervolgens kiikt U het filter op de plaats terug.

Beveiliging

OPGELET!

Houten voorwerpen en bepaalde plastieksoorten kunnen een defect veroorzaken in de machine als ze op het verwarmingselement vallen.

Deurschakelaar

De machine heeft een deurschakelaar die de stroom uitschakelt en het programma onderbreekt wanneer tijdens het afwassen de deur wordt geopend. Wanneer de deur wordt gesloten, gaat het programma gewoon verder.

Overloopbeveiliging

Wanneer het water in de machine op een hoger niveau komt dan gebruikelijk, sluit het inlaatventiel en treedt de afvoerpomp in werking. Dit gebeurt uitsluitend wanneer de machine is ingeschakeld en is om die reden de machine voorzien van een machanische beveiligingsschakeling op de bodem. De bodem van de machine is ontworpen in de vorm van een bak waar het water van alla lekkages in wordt opgevangen. De electrisch aangedreven vlotter zet het inlaatventiel en de circulatiepomp uit en de afvoerpomp in werking. Wanneer deze beveiliging in werking is getreden, draalt u de kraan dicht en stelt u zich in verbinding met de leverancier van uw afwasautomaat.

Kantelbeveiliging

Als de machine volledig vrijstaat, moet men een kantelbeveiliging monteren.

Kinderveiligheid

De machine is uitgerust met een kindervelligheid die verhindert dat kleine kinderen de deur openen, en zich kunnen verbranden aan de hete stoom of het heet water. De veiligheid verhindert ook dat de kinderen bij het bijtende vaatwasmiddel komen.

In werking

Het in werking stellen van de kinderbeveiliging:

Schuif de vergrendeling naar rechts en draai de instelknop horizontaal met een schroevendraaler. Om de deur te kunnen openen schuift u de vergrendeling met uw linker hand naar links en opent u de hoofdvergrendeling met uw rechter hand op de gebruikelijke manier.

Niet in werking

Het bulten werking stellen van de kinderbeveiliging:

Schuif de vergrendeling naar links en draai de instelknop verticaal met een schroevendraaler.

Indien de machine niet functioneert

Controleer of u de storing zelf kunt verhelpen. De hieronder vermelde gegevens kunnen u daarbij van dienst zijn. Maak daarnaast gebruik van het foutendlagnoseprogramma dan u vindt op blz. 11 dit boekje.

Probleem	Oplossing
De machine weigert het programma	1. U bent vergeten de hoofdschakelaar op aan te zetten.2. De deur is niet goed gesloten3. Er is een zekering gesprongen in de meterkast.4. De stekker zit niet goed in het stopcontact.
Er is water achtergebleven in de machineAls er teveel water in de machine komt, start de afvoerpomp automatisch. Als het water desondanks niet wordt afgevoerd, kan de fout te wijten zijn aan één van de volgende oorzaken:	1. Controleer of er geen vouwen zitten in de slang en of ze niet in scherpe bochten zit.2. De filters zijn verstopt: Maak het grove en het fijne filter schoon.3. Afvoerslang verstopt: Controleer of er niets is vastgeraakt waar de afvoerslang is aangesloten op de afvoer van de gootsteen. Soms kan er vull vastraken bij de uitmonding van de aansluitleiding, zie afbeelding.Controleer bovendien of de aansluitleiding zo is afgesneden dat de inwendige diameter zo groot mogelijk is, en tenminste 18 mm bedraagt.
Als de machine slecht afwast	Controleer dan:* of de spoelarmen niet in hun bewegingen gehinderd worden door naar beneden uitstekende voorwerpen, en of de gaten niet door vuil verstopt zijn.* of de spoelarmen makkelijk roteren en niet geremd worden door bv. zandkorrels op de lagers. Draai aan de spoelarmen. Als dit maar moeizaam gaat, haak ze los en maak de bestiging schoon.* of er voldoende water in de machine komt. In de toevoerslang kan een knik zitten of in scherpe bochten liggen. Controleer ook of de waterdruk 30–1000 kPa (0,3–10 kp/cm2) bedraagt.* of de juist hoeveelheid afwasmiddel gebruikt werd – zie blz. 5. Gebruik geen oud of geklonterd afwasmiddel. Bewaar het afwasmiddel droog en koud en in gesloten verpakking. N.B.! Vaatwasmiddel kan te oud worden!* of het filter niet verstopt is en goed vastzit. Zie blz. 10.* of u een programma heeft gekozen dat voldoende intensief is voor het renigen van de vaat.
Laagje op de afgewassen vaat	Als de vaat niet mool schoon en helder is, kan dit te wijten zijn aan een kalklaagje. Dit kan meestal worden verholpen door spoelglansmiddel met citroenzuur te gebruiken (lage pH-waarde, raadpieeg de spoelglansmiddelverpakking). Als men een vaatwasser met inge-bouwde ontharder heeft, kan het laagje ontstaan doordat er geen zout meer in het zoutreservoir zit. Vul dan zout bij.

Service en garantie

Garantie

De garantiebepalingen staan vermeld op het garantiebewijs.

Service

Lees "Wanneer de machine niet werkt" op blz. 11 en controleer of u zelf het probleem kan verhelpen, voor u een beroep doet op de servicedienst.

Installatie

Het inbouwen

De machine kan vrijstaand worden geplaatst. Eveneens is het mogelijk de machine in te bouwen onder een werkblad, zie de afbeelding hieronder. De afmetingen zijn in mm weergegeven.

Het instellen van de stelvoeten

Stel de voeten in om de bovenkant van de machine aan te kunnen passen aan de onderkant van het werkblad (b.v. aanrecht). Zie de afmetingen gemarkeerd met een * in de albeelding hierboven. Stel tevens de achterste stelvoeten in. De machine mag maximaal 5 mm hellen. Draai vervolgens de schroeven aan.

Schroef

Stelvoet

Glijvoet

Vrijstaand

Wanneer de machine gedeeltelijk is ingebouwd is het mogelijk één zijpaneel te monteren.

Wordt de machine vrijstaand geplaatst dan behoren zowel de zijpanelen als het werkblad te worden gemonteerd.

Geheel vrijstaand: Vergeet de kantelbeveiliging niet!

Als machine volledig vrijstaat, moet de kantelbeveiliging gemonteerd worden. Die bestaat uit een bevestigingsijzer dat volgens de afbeelding op de vloer wordt gemonteerd.

Daarna duwt U de machine zo op haar plaats dat het bevestigingsijzer om de achterste voeten grijpt. De machine kan nu niet meer kantelen, ook niet wanneer de open deur belast wordt.

Schroef de machine vast

Als de machine aan de zijkanten vastgeschroefd wordt, moeten eerst de plastic pluggen verwijderd worden. Ze moeten door nieuwe vervangen worden. Controleer na het vastzetten of de voorste voeten tegen de vloer

liggen.

Pure technical diagram of a mechanical or electrical component without any text, numbers, or symbols

Afstellen van de plintplaat

Voor het afstellen van de plintpiaat gaat u als volgt te werk.

* Verwijder de plintplaat en stel de houder hiervan op de julste diepte af.

Houder voor de plintplaat

15-105 mm

Illustration of hands using a tool to adjust or install a component, with no visible text or symbols.

* Kies uit een van de bijgeleverde plinten. De machine wordt geleverd met 2 typen plinten. De lage plint wordt toegepast wanneer de gewenste hoogte tussen de 820 en 845 mm dient te zijn.

De hoge plint wordt toegepast wanneer de gewenste hoogte tussen de 845 en 870 mm dient te zijn.

Simple line drawing of a rectangular object with two side handles and an upward arrow, no text or symbols present.

* Bevestig de plintplaat op de openingen die hiervoor in de machine zijn aangebracht. Zorg voor een goede afstelling.

Line drawing of a kitchen appliance setup with a circular component and a side-mounted device (no text or symbols)

Installatie, vervolg

Zorg ervoor dat u tegelijkertijd de aansluitingen voor water en afvoer, en de electrische aansluiting voorbereidt. U kunt dan alles aansluiten wanneer u de machine op zijn plaats heeft geduwd, zie blz. 15.

De aansluitingen voor water en afvoer moeten uitgevoerd worden door een vakbekwaam persoon.

Wateraansluiting

N.B.I De stekker mag niet in het stopcontact zitten, wanneer u bezig bent het water aan te sluiten!

Vorstgevaar

Als de vaatwasser 's winters in een onverwarmde ruimte staat, moet het water in deafvoerpomp, de circulatiepomp en de intraatklep worden afgetapt. Neem voor meer informatie contact op met de leverancier van uw vaatwasser.

Warmwaterleiding

Line drawing of a kitchen appliance with pipes and a handle, no text or symbols present

Afsluitkraan aan de voorkant van de gootsteen-kast of op de gootsteen

De machine dient bij voorkeur te worden aangesloten op een koud water toevoer.

Laat water door de toevoer-leiding lopen voor u ze aansluit op de aansluitleiding van de machine.

De machine wordt geleverd met een vast gemonteerde aansluitleiding voor het water. De buis is vervaardigd uit verstevigd polytheen en heeft een verbinding met een R 3/4" inwendige schroefdraad. Het kan zo worden gebogen dat het past. Maar zorg ervoor dat de bochten van de leiding niet knikken.

De toevoerleiding moet een afsluitkraan hebben. De kraan moet op de gootsteen of aan de voorkant van de gootsteenkast worden gemonteerd.

Het is belangrijk dat het doorstroom-oppervlak van de toevoerleiding en de afsluitkraan groot genoeg is – er moet tenminste 12 liter per minuut door de leiding kunnen lopen.

Een terugslagklep is overbodig. De waterdruk moet 150-1000 kPa (1,5-10 kp/cm²) bedragen.

Wanneer de installatie klaar is, moet men de afsluitkraan openen zodat er druk op staat en moet men contro- leren of de aansluitingen niet lekken.

Electrische installatie

De stekker moet in een geaard stopcontact worden gestoken.

1-fase uitvoering

Warmtevermogen 2500 W

Beveiligd 10 A

Aansluiting waterafvoer

De machine wordt geleverd met aan-gesloten afvoerslang.

De afvoerslang leidt naar een aansluit-leiding bij het waterslot van de gootsteen, zie afbeelding. Denk erom dat de slang op dezelfde hoogte als de onderkant van de gootsteen gemonteerd moet worden -- anders kan afwaswater van de gootsteen in de vaatwasmachine lopen.

Wanneer de machine wordt aangesloten, moet u op het volgende letten:

* De afvoerslang mag maximaal 3 meter worden verlengd. Eventuele verbindingsstukken en verbindingsslangen moeten een binnendiameter van tenminste 18 mm (3/4") hebben.
* Geen enkel deel van de afvoerslang mag meer dan 900 mm hoger liggen dan de bodem van de machine.
* De slang mag niet rechtstreeks naar afvoerputten in de vloer e.d. worden geleid. In dat geval kan de slang als een hevel werken die de machine leegzuigt.

* De slang moet altijd tenminste 350 mm boven de vloer uitmonden.

De afvoerslang moet over een gelijkvormige aansluitleiding bij het waterslot van de gootsteen worden getrokken. De gelijkvormige leiding moet zo worden afgezaagd dat de inwendige diameter zo groot mogelijk wordt, en tenminste 18 mm bedraagt.

Duw de machine op zijn plaats

Wanneer alle voorbereidingen voor de electrische, water- en afvoeraansluiting klaar zijn, kunt u de machine op zijn plaats duwen. Trek terwijl u dit doet, tegelijkertijd voorzichtig aan de afvoerslang en de aansluitleiding. Op die manier voorkomt u dat er bochten en vouwen in de slangen en de leiding komen.

Diagram of a kitchen appliance with hand placement and load arrows, no text or symbols present

Samenvatting

Hand holding a small object above a mechanical device (no text or symbols visible)

① Vul de manden en doseer vaatwas-middel.

Simple line drawing of a hand holding a tool or device (no text or symbols)

② Controleer of de sproeiarmen niet in hun bewegingen worden gehinderd ...

Line drawing of a washing machine with attached piping and valve (no text or symbols)

...en of de water- kraan open staat.

Simple line drawing of a kitchen appliance with an arrow indicating upward motion (no text or symbols)

③ Sluit de deur en kies het programma. Start de machine.

Programma-overzicht

Afwasprogramma	Symbool	Aanb. tempratuui
Intensief programma		65°
Normaal programma		65°
		55°
zonder drogen		55°
Licht programma, 55°C		55°
Licht programma, 45°C		45°

Voor het allerbeste afwasresultaat adviseren wij Calgonit afwasmiddel en Calgonit spoelglansmiddel.

Wij behouden ons het recht voor om wijzigingen aan te brengen.

Het is niet toegestaan de specificaties van de machine aan te passen of te wijzigen zonder schriftelijke toestemming van de fabrikant.

Art nr 80 702 11
