Tipo de producto	Máquina de coser
Marca	Jata
Modelo	Supra MC822
Dimensiones (aprox.)	40 x 20 x 30 cm
Peso	5,0 kg
Alimentación	220-240 V ~ 50/60 Hz
Potencia	70 W
Número de programas	12 puntos
Tipos de puntada	Recta, zigzag, elástica, ojal, etc.
Velocidad máxima	800 puntadas por minuto
Ancho de puntada ajustable	Sí (0-5 mm)
Largo de puntada ajustable	Sí (0-4 mm)
Enhebrador automático	Sí
Canilla de caída libre	Sí
lluminación LED	Sí
Prensa telas ajustable	Sí
Corte de hilo automático	No
Funciones de seguridad	Protector de aguja, desconexión automática por sobrecarga
Mantenimiento y limpieza	Limpiar con paño seco, engrasar según manual
Accesorios incluidos	Juego de agujas, canillas, destornillador, cepillo, pie prensatelas
Reparabilidad	Piezas de repuesto disponibles (agujas, canillas, correas)

Preguntas frecuentes - Supra MC822 JATA

¿Cómo enhebrar la máquina de coser Jata Supra MC822?

Siga las marcas numéricas en la máquina: primero coloque el carrete, pase el hilo por el tensor, luego por el enhebrador automático (si tiene) y finalmente por el ojo de la aguja. Consulte el diagrama en el manual.

¿Qué hacer si la máquina no cose correctamente o salta puntadas?

Verifique que la aguja esté correctamente insertada y no doblada, que el hilo esté bien enhebrado y la tensión adecuada. Ajuste el tensor de hilo superior si es necesario.

¿Cómo cambiar la aguja en la Supra MC822?

Apague la máquina. Afloje el tornillo del portaagujas con el destornillador, retire la aguja vieja e inserte la nueva con la parte plana hacia atrás. Apriete el tornillo.

¿Cómo ajustar la tensión del hilo?

La tensión se regula con el dial numerado en la parte frontal. Para telas finas use números bajos, para telas gruesas números altos. Pruebe en un retal.

¿Cómo se realiza un ojal automático?

Seleccione el programa de ojal (generalmente símbolo de ojal). Coloque el botón en el prensatelas especial para ojales. La máquina coserá el ojal automáticamente.

¿Qué tipo de agujas utiliza la Supra MC822?

Utiliza agujas domésticas universales (sistema 130/705H), tamaños del 70 al 100 según el tejido.

¿Cómo limpiar y mantener la máquina?

Después de cada uso, retire la placa de la aguja y limpie los residuos de hilo con el cepillo incluido. Engrase los mecanismos internos según el manual (generalmente cada 8 horas de uso).

¿La máquina tiene luz de trabajo?

Sí, cuenta con una iluminación LED que permite ver bien el área de costura.

¿Puedo coser telas gruesas como vaqueros?

Sí, puede coser varias capas de tela vaquera ajustando la tensión y usando una aguja adecuada (tamaño 90/14 o 100/16). No fuerce la máquina.

¿Dónde puedo comprar repuestos como agujas o canillas?

Puede adquirir repuestos en tiendas de máquinas de coser, grandes superficies o en línea. Las agujas universales y canillas de metal son compatibles.

MANUAL DE USUARIO Supra MC822 JATA

MANUAL DE INSTRUCCIONES

INSTRUCTIONS MANUAL

• En su calidad de consumidor, cuando desee desprenderse del aparato depositelo para su posterior tratamiento en un centro de recogida de residuos o contenedor destinado a tal fi n.
• Proceda de igual forma cuando tenga que eliminar las pilas usadas.
• Nunca tire el aparato ni las pilas a la basura. De esta manera estará contribuyendo al cuidado y mejora del medio ambiente.

ENVIRONMENT PROTECTION

1. IDENTIFICACIÓN DE SU MÁQUINA

Identifi cación de su máquina 6

Accesorios 8

Conexión de la máquina a la red 10

Colocación de los porta carretes 12

Palanca de alzado del 12

prensatelas

Ajuste de los dientes de arrastre 12

Brazo libre 14

Devanado de la canilla 16

Posición de la canilla en su

alojamiento 18

Enhebrado del hilo superior 20

Enhebrado de hilo automático 22

Extracción del hilo de la canilla 24

Tabla de tejidos, agujas e hilos 26

Cambio de aguja 30

Ajuste de la tensión del hilo

superior 32

Cambio del prensatelas 34

Regulador de tensión 34

Panel de control 36

Funciones del panel de control 38

Botones de funcionamiento 40

Control de velocidad del cosido 42

Mensajes en la pantalla 44

2. COMENZAR A COSER

Puntada recta 46

Colocación de cremalleras y

cordoncillo 48

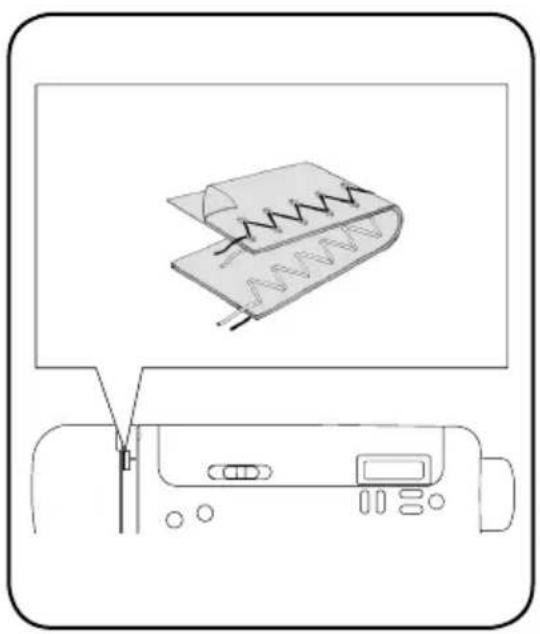

Acolchados y apariencia

manual 50

Puntada Zig-zag 50

Puntada invisible 56

Zig-zag triple 58

Puntada de concha (hueca) 58

Coser un botón 60

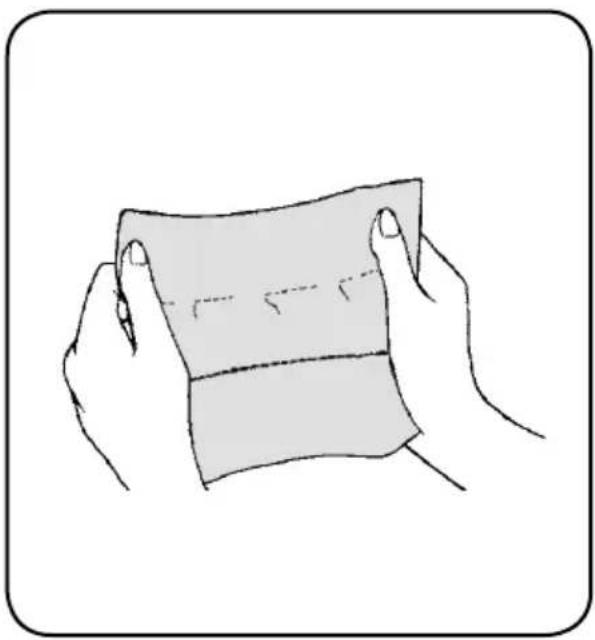

Puntadas elásticas y

decorativas 60

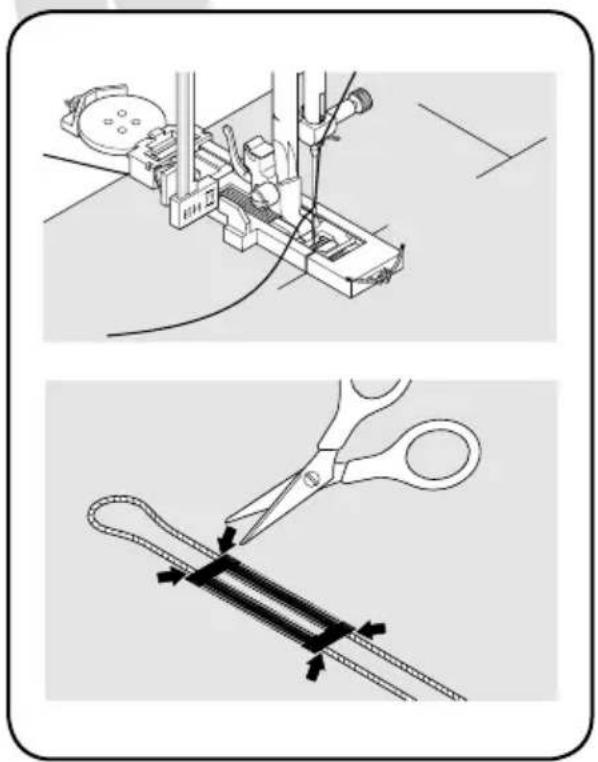

Ojal automático 72

Posición de la aguja de

puntada recta 78

3. CUIDADO DE SU MÁQUINA

Limpieza de los dientes de arrastre y lanzadera 80

Limpeza dos dentes de arraste y 81

lançadeira

Instrucciones importantes de seguridad

Esta máquina de coser está diseñada y fabricada exclusivamente para uso doméstico. Por favor lea todas las instrucciones antes de su utilización y siga las precauciones de seguridad básicas que se detallan.

ATENCION

Para evitar el riesgo de choque eléctrico:

- No deje desatendida en ningún momento su máquina y desconéctela de la toma de corriente siempre que no vaya a ser usada o se proceda a su limpieza.

ADVERTENCIA

Para reducir el riesgo de quemaduras, incendio o lesiones personales:

- Haga funcionar la máquina de coser solamente cuando esté montada sobre su mesa de trabajo. - Este aparato no está destinado para su uso por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a no ser que reciban supervisión o instrucciones concretas sobre el uso del aparato por una persona responsable de su seguridad.

- Use este aparato solamente para el fin para el que fue diseñado y utilizando exclusivamente los accesorios recomendados por el fabricante, como se indica en este manual.

- Nunca haga funcionar este aparato si el cable o el enchufe estuvieran dañados. Si no funcionara adecuadamente, si se hubiera caído o dañado, o si se hubiera caído al agua, contacte con su distribuidor o con el centro de servicio autorizado más cercano para que lo revisen, reparen o hagan los ajustes eléctricos o mecánicos debidos.

- Nunca use este aparato con alguna de las salidas de ventilación bloqueadas. Mantenga las rejillas de ventilación y el controlador del pedal limpios, sin acumulaciones de pelusa, polvo o tela suelta.

- Nunca deje caer o inserte objetos en las aberturas.

- No la use al aire libre.

- No la use donde se estén usando productos de aerosol (sprays) o donde se esté suministrando oxígeno.

- Para desconectarla, ponga todos los controles en la posición de apagado ("0") y desconecte el enchufe de la toma de corriente.

- Desconéctela siempre por la clavija, no tire del cable.

- Mantenga los dedos de las manos alejados de las piezas en movimiento. Se requerirán precauciones especiales cerca de la aguja.

- Siempre use la placa adecuada para la aguja. Usar una placa errónea podría causar la rotura de la aguja.

- No use agujas dobladas.

- Evite tirar o empujar el tejido con la mano mientras cose, ya que su transporte lo efectúa la misma máquina. Forzar el recorrido solo causará la rotura de la aguja.

- Desconecte la máquina de coser al hacer cualquier ajuste en el área de la aguja, como al enhebrarla o cambiar la aguja, hacer la canilla, cambiar el prensatelas, etc.

- Siempre desconecte la máquina de coser de la toma de corriente al quitar la cubierta, al lubricar o al hacer cualquier otro ajuste de servicio mencionado en este manual de instrucciones.

GUARDE ESTAS INSTRUCCIONES

Para evitar o risco de choque eléctrico:

1) Agujas
2) Aguja doble
3) Lubricante
4) Porta carretes auxiliar
5) Canillas
6) Cepillo
7) Abridor de ojales
8) Discos de felpa.
9) Destornillador
10) Prensatelas para cremalleras
11) Prensatelas para puntada satin
12) Prensatelas para puntada ciega
13) Prensatelas para el cosido de botones
14) Prensatelas deslizante para ojales

1) Needle set
2) Twin Needle
3) Oiler
4) Auxiliary spool pin
5) Bobbins
6) Brush
7) Buttonhole opener
8) Spool pin felt discs
9) Screw driver
10) Zipper foot
11) Satin stitch foot
12) Blind stitch foot
13) Button fitting foot
14) Buttonhole foot

1) Agulhas
2) Agulha dupla
3) Lubrifi cante
4) Porta-carrinhos de linha auxiliar
5) Bobinas
6) Escova
7) Abridor de casas
8) Discos de feltro
9) Chave de parafusos
10) Pé-calcador para fechos
11) Pé-calcador para ponto de cetim
12) Pé-calcador para ponto cego
13) Pé-calcador para coser botões
14) Pé-calcador deslizante para casas

CONEXIÓN DE LA MÁQUINA A LA RED

Asegúrese de limpiar cualquier excedente de aceite de la placa de la aguja antes de usar su máquina por primera vez.

Aviso: Esta máquina puede ser usada con o sin pedal.

• Uso de la máquina con conexión a red: Conectar un extremo del cable a la máquina (1) y el otro a la red (2) (Fig. A).
• Uso de la máquina a red y con pedal: Conectar un extremo del cable a la máquina (1) y el otro a la red (2) (Fig. B). Conectar el pedal a la máquina (3).

Desconecte siempre la máquina quitando la clavija del enchufe.

Interruptor de energía / luz

Su máquina no funcionará hasta que el interruptor de energía / luz esté encendido. El mismo interruptor controla ambas funciones.

Asegúrese que la máquina está desenchufada al realizar cualquier cambio de piezas o trabajo de mantenimiento.

COLOCACIÓN DE LOS PORTA CARRETES

• Porta carretes vertical (1): Levante el porta carretes y coloque un disco de felpa (2). Introduzca la bobina de hilo (3).
• Porta carretes auxiliar (4): Ajuste el porta carretes auxiliar y coloque el disco de felpa (5). Coloque la bobina de hilo (6).

El prensatelas tiene tres posiciones.

1. Baje el prensatelas para coser.
2. Levante la palanca a la posición media para insertar o mover la tela.
3. Levante a la posición más alta para cambiar el prensatelas o para mover telas gruesas.

AJUSTE DE LOS DIENTES DE ARRASTRE

Los dientes de arrastre controlan el movimiento de la tela que está siendo cosida. Los dientes de arrastre deben estar posicionados arriba para coser y bajados para zurcir, bordar, etc.

SPOOL PINS

AJUSTE DOS DENTES IMPELENTES

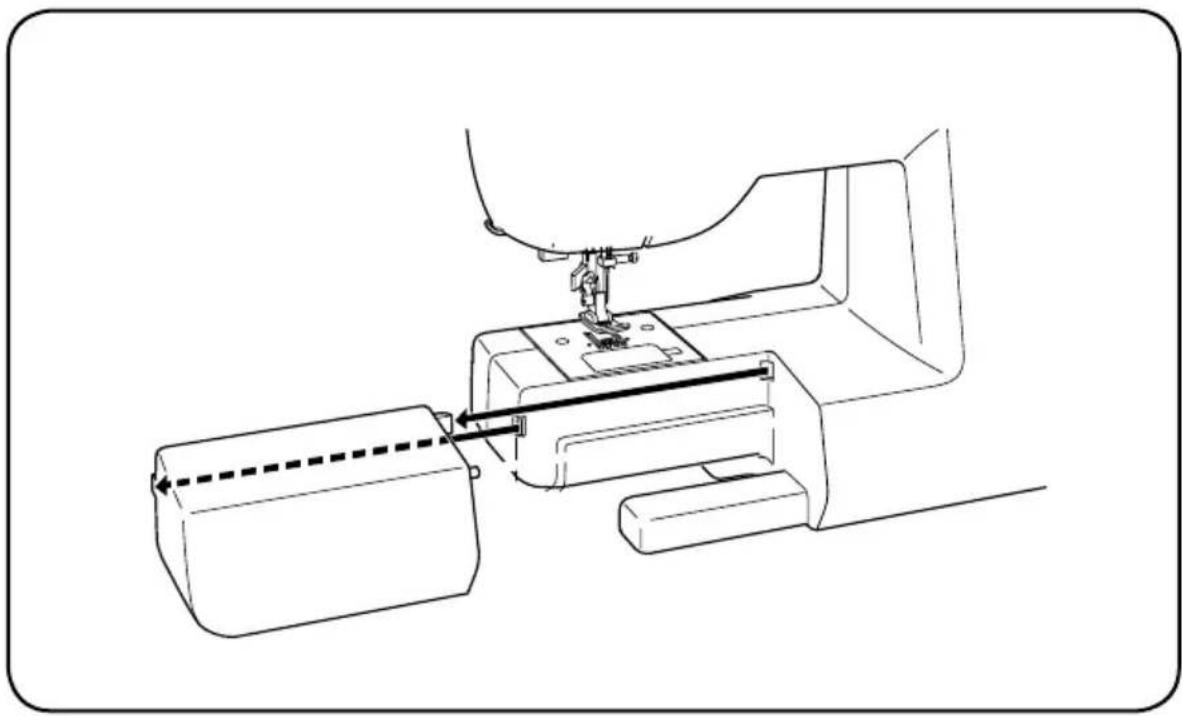

La extensión le proporciona una superfi cie adicional de costura y se puede quitar fácilmente para coser con movimiento libre.

La costura con movimiento libre se utiliza al coser prendas tubulares y de difícil acceso, como por ejemplo dobladillos de pantalones o mangas.

- Para quitarla, sostenga el extremo de la extensión y despréndala de la máquina de coser.

- Para volver a colocarla, empuje la extensión hasta que encaje en la máquina.

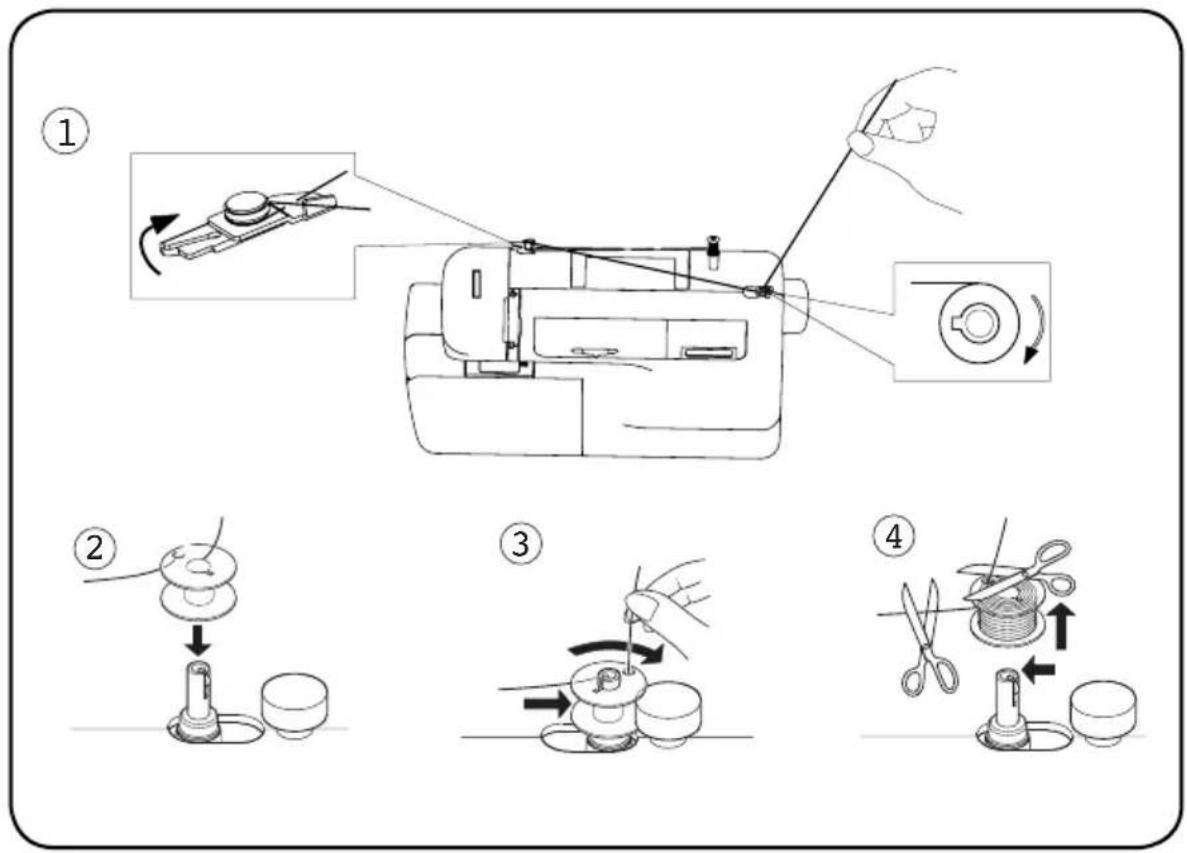

DEVANADO DE LA CANILLA

1. Coloque la bobina de hilo en el porta carretes. Saque el hilo de la bobina e insértelo como se muestra en la figura.
2. Inserte el hilo en el orifi cio de la canilla como se ve en la figura.
3. Empuje el eje del devanador hacia la izquierda, si no estuviera ya colocado en esa posición. Ponga la canilla sobre el eje con el hilo hacia arriba y presione el eje hacia la derecha hasta que se oiga un click.
4. Ponga en funcionamiento la máquina. La canilla parará automáticamente cuando esté totalmente llena de hilo. Presione el eje hacia la izquierda para sacar la canilla y corte el hilo.

POSICIÓN DE LA CANILLA EN SU ALOJAMIENTO

1. Levante la aguja a su altura máxima girando el volante hacia usted.
2. Retire la cubierta de la canilla presionando el botón hacia la derecha. La cubierta se levantará lo sufi ciente para permitir que retire la tapa.
3. Inserte la canilla asegurándose que gire en sentido contrario a las agujas del reloj al estirar del hilo.

Nota: Este paso es muy importante ya que la canilla puede enredarse y causar problemas al coser si gira en dirección horaria.

1. Pase el hilo a través de la ranura (A) y luego hacia la izquierda.
2. Con un dedo sujete la canilla, estire el hilo hasta que se pare en la ranura (B). A continuación estire el hilo unos 15 cm y llévelo hacia la partes trasera de la máquina debajo del prensatelas.
   Nota: Este paso es también muy importante para asegurarse que la canilla no se mueva de su sitio.
3. Vuelva a colocar la tapa.

THREADING THE BOBBIN THREAD

1. Levante el prensatelas.
2. Levante la aguja hasta la posición más alta girando el volante hacia usted.
3. Enhebre la máquina como se muestra en la ilustración.

THREADING THE TOP THREAD

Levante la aguja hasta su posición máxima girando con la mano el volante hacia usted.

1. Enganche el hilo en la guía del hilo como fi gura en el dibujo.
2. Baje la palanca sujetando el final del hilo.
3. Gire la palanca lo más rápido que pueda.
4. Guíe el hilo a través de la ranura y tire hacia arriba.
5. Retire la palanca y el hilo se enhebrará automáticamente.
6. Suelte la palanca y estire del hilo.

Nota: Para un enhebrado automático correcto se recomienda seleccionar la puntada recta.

①

EXTRACCIÓN DEL HILO DE LA CANILLA

1. Eleve el prensatelas.
2. Sostenga suavemente el hilo de la aguja con su mano izquierda. Gire lentamente el volante hacia usted con su mano derecha hasta que la aguja baje y vuelva a subir hasta su punto más alto.
3. Tire levemente hacia arriba del hilo de la aguja, de esta forma conseguirá que el hilo inferior salga al exterior en forma de lazada.
4. Extienda unos 15 cm de ambos hilos hacia atrás por debajo del prensatelas.

La tela determinará la elección del hilo y de la aguja. La siguiente tabla le ayudará a seleccionar la aguja y el hilo correspondientes.

Asegúrese de usar siempre el mismo tamaño y tipo de hilo en la canilla y en el hilo de arriba.

NEEDLE THREAD AND FABRIC CHART

Desconecte siempre la máquina quitando la clavija del enchufe.

CAMBIO DE AGUJA

1. Levante la aguja a su posición máxima girando el volante hacia usted.
2. Suelte el tornillo de la aguja girándolo hacia usted.
3. Retire la aguja tirándola hacia abajo.
4. Coloque la nueva aguja con el lado plano hacia la parte trasera.
5. Presione la aguja hacia arriba tanto como pueda.
6. Ajuste el tornillo de la aguja con el destornillador.

Nota: Ajuste la aguja pero no en exceso.

Sugerencia: Colocando una tela bajo el prensatelas y bajando el prensatelas será más fácil realizar el cambio de aguja y evitará que se caiga la aguja por la ranura.

AJUSTE DE LA TENSIÓN DEL HILO SUPERIOR

Puntada recta

El buen resultado de las puntadas está condicionado por una correcta tensión del hilo superior y de la canilla. La tensión está bien calibrada cuando los dos hilos se ajustan en la mitad del tejido que esté cosiendo.

Ajuste la tensión en la posición 4 para un cosido normal.

Si cuando está cosiendo encuentra que la puntada es irregular, necesitará ajustar la tensión del hilo.

Todos los ajustes que realice tienen que ser con el prensatelas bajado.

Una tensión equilibrada (puntadas exactas tanto por arriba como por debajo), es sólo deseable para puntadas rectas.

Zig-zag y puntadas decorativas

Tanto para el zig-zag, como para las puntadas decorativas, la tensión del hilo debe ser menor que para la puntada recta.

Siempre obtendrá una mejor puntada y menos arrugas cuando el hilo de arriba aparezca por la parte de debajo de la tela.

Tensión del hilo de la bobina

La tensión de la bobina es ajustada correctamente durante la fabricación del aparato, por lo que no será necesario ningún tipo de ajuste adicional.

Asegúrese que la aguja está posicionada en la parte de arriba. Levante el prensatelas.

1. Presione el botón para soltarlo.
2. Coloque el prensatelas deseado sobre la placa de la aguja alineando la clavija a la ranura del soporte del mismo.
3. Baje la palanca de manera que el soporte se enganche en el prensatelas.

REGULADOR DE TENSIÓN

Este regulador controla la tensión del prensatelas sobre los dientes de arrastre. Una insufi ciente tensión puede causar un mal deslizamiento, saltos de puntada o difi cultades para guiar la tela. Demasiada tensión puede dejar marcas de los dientes de arrastre o del prensatelas en la tela.

Para la mayoría de las telas coloque el regulador en la posición 3. En telas más gruesas puede subir a la posición 4 y en la telas fi nas puede disminuir a posiciones más bajas.

CHANGING PRESSER FOOT

1) Indicador de la posición de la aguja
2) Número del diseño de puntada
3) Visor LCD
4) Indicador del prensatelas
5) Botones para seleccionar el número de puntada
6) Guía de números y diseños de puntada
7) Indicador de modo doble aguja
8) Largo de puntada
9) Ancho de puntada / posición de la aguja en puntada recta
10) Botones de ajuste manual para largo de puntada
11) Interruptor doble aguja
12) Botones de ajuste manual para ancho de puntada / posición de aguja

1) Needle position indicator
2) Stitch pattern number
3) LCD display
4) Presser foot indicator
5) Buttons for pattern number selection
6) Pattern number reference guide
7) Twin needle mode indicator
8) Stitch length
9) Stitch width/needle position of straight stitch
10) Manual adjustment buttons for stitch length
11) Twin needle mode switch
12) Manual adjustment buttons for stitch width/needle position

Para usar la doble aguja, presione el interruptor doble aguja independientemente de la puntada seleccionada. Haciendo ésto, reducirá automáticamente el ancho de puntada y evitará agujas rotas y posibles daños en la máquina.

Mientras este interruptor esté presionado, el símbolo aparecerá en el display no siendo posible utilizar los diseños de puntada marcados con un círculo.

Twin needle mode

FUNCIONES DEL PANEL DE CONTROL

Botones para seleccionar el número de puntada

(1) Cuando la máquina se enciende, la puntada recta está seleccionada y el display LCD muestra el número del diseño de puntada.
(2) Nota: El tipo de prensatelas a utilizar (B,Z,H,O) aparecerá bajo el símbolo al lado derecho del número de diseño de puntada.
(3) Presione "+" o "-" para incrementar o reducir el número. Presionando el botón de la derecha, cambia los dígitos de uno en uno y en el de la izquierda, la selección de la puntada se podrá modifi car de 10 en 10.

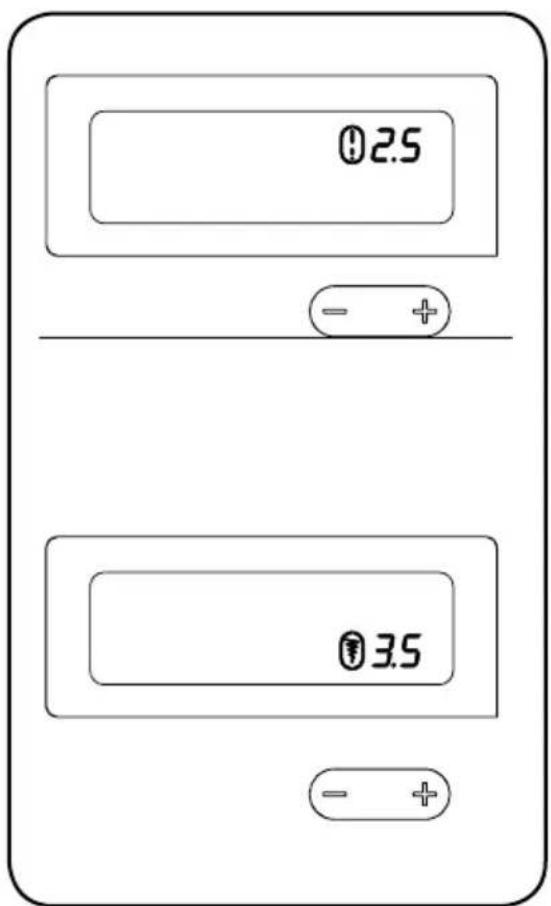

Longitud y ancho de puntada / botones ajuste posición de la aguja

La máquina por defecto coserá siempre automáticamente con el mismo largo y ancho de puntada.

Según sus necesidades presionando los botones de ajuste podrá ser cambiado el largo y ancho de puntada, así como la posición de la aguja para puntada recta.

Cuando se cambia el largo o ancho de puntada programada de fábrica el alrededor de desaparece del display.

El O reaparece al volver al modo programado de fábrica.

CONTROL PANEL FUNCTIONS

Los botones de funcionamiento le ayudarán fácilmente a utilizar algunas operaciones básicas de la máquina.

(1) Botón inicio / paro (①)

Presione el botón de inicio/paro para encender la máquina. La máquina comienza a funcionar despacio en las primeras puntadas y enseguida pasará a la velocidad seleccionada.

Presione el botón de inicio/paro para detener la máquina

Nota: Cuando el pedal está conectado, el botón inicio/paro no puede ser usado.

(2) Botón posición aguja (↓)

Presione el botón posición aguja, para levantar o bajar la aguja, presionado el botón dos veces se coserá una puntada.

(3) Botón doble función de puntada hacia atrás y remate (⑨)

El botón de puntada marcha atrás hará que la máquina cosa en sentido contrario mientras el botón esté pulsado.

La máquina seguirá cosiendo hacia atrás mientras se mantenga pulsado este botón.

(4) Función de remate para otros diseños de puntada

La máquina realiza 4 puntadas fi nas de remate para fi jar el cosido de todas las puntadas excepto la recta, zigzag y las puntadas de ojales. El remate se realizará exactamente en el punto donde se encuentre la aguja en el momento que se presione el botón de marcha atrás.

Nota: Esta función es muy útil para rematar puntadas y evitar deshilachados al inicio o fin del cosido.

OPERATION BUTTONS

La velocidad se controla con el regulador de velocidad. Este mando se mueve horizontalmente para determinar la velocidad.

A pesar de la selección, la máxima velocidad puede quedar limitada dependiendo del tipo de puntada que ha sido seleccionada.

Nota: Cuando se conecta el pedal, el mando del control de velocidad no puede ser utilizado.

SEWING SPEED CONTROL ①

Si realiza una operación incorrecta, le aparecerá un mensaje de error en el display. Resuélvalo siguiendo las siguientes instrucciones.

El eje del devanador de canillas está en la derecha

Coloque el eje a la izquierda cuando no lo esté usando.

La máquina no cose al presionar el botón inicio / paro porque el pedal está conectado

Desconecte el pedal y ponga en marcha la máquina.

La palanca de ojales no está levantada o bajada

Mantenga bajada la palanca cuando cosa ojales. Súbala al coser el resto de diseños de puntada.

La máquina está bloqueada debido a que el hilo está enredado en el portacanillas o el giro está bloqueado forzadamente

Desconecte y elimine el problema que causa el paro de la máquina.

Indicaciones sonoras:

Pip: Funcionamiento normal.

Pip – pip: Operación invalidada.

Pip – pip – pip: Ajuste de la máquina incorrecto.

Pip- pip - pip - pip: La máquina está atascada.

HELPFUL MESSAGES

Indicaciones sonoras:

La puntada recta es la usada más frecuentemente en varios aspectos de la costura. Siga las siguientes instrucciones para conocer cómo utilizarla.

1. Ajustes: -Prensatelas para uso general. -Tensión del hilo posición 4.

Nota: Dependiendo del peso de la tela puede necesitar ajustar la tensión del hilo.

A. Control de velocidad.
B. Control de la tensión del hilo.
C. Botón posición aguja.
D. Botón inicio / paro.
E. Botón de puntada hacia atrás.

1. Tire de ambos hilos bajo el prensatelas hacia la parte trasera de la máquina, dejando unos 15 cm libres.
2. Coloque la tela debajo del prensatelas y baje la palanca.
3. Gire el volante hacia usted hasta que la aguja penetre en la tela.
4. Encienda la máquina. Guíe suavemente la tela con sus manos. Cuando alcance el borde de la tela, pare la máquina.

Nota: La placa de la aguja tiene marcado el sistema métrico y de pulgadas como ayuda para la guía de su tela cuando cosa una costura.

1. Primero gire el volante hacia usted hasta que la aguja esté en la posición más alta, luego levante el prensatelas, extraiga el material de la parte trasera y corte el exceso de hilo con el corta hilos situado como se indica en el dibujo 6.

Nota: Para asegurar la puntada y evitar deshilachados presionar el interruptor de puntada hacia atrás y cosa unas puntadas como inicio y fin de la costura.

STRAIGHT STITCHING

Utilice el prensatelas para cremalleras para coser el lado izquierdo (1) o derecho (2) de la misma o para coser con cordoncillo.

Coser cremalleras

Para coser el lado derecho de la cremallera, ajuste el lado izquierdo del prensatelas a su soporte, de tal forma que la aguja pase a través de la apertura del lado izquierdo del prensatelas.

Para coser el lado izquierdo ajuste el lado derecho del prensatelas a su soporte.

Cordoncillo

Puede adquirir en su tienda habitual cordoncillo para insertar en su costura o puede realizar un efecto cordoncillo usando el prensatelas para cremalleras.

Ajuste el lado derecho del prensatelas a su soporte de tal forma que la aguja pase a través de la apertura del lado derecho.

Consejo útil: Un ligero ajuste de la posición de la aguja, para coser lo más cerca posible del cordoncillo, puede ser llevada a cabo con el control de ancho de puntada.

INSERTING ZIPPERS AND PIPING

ACOLCHADOS Y APARIENCIA MANUAL

La puntada está diseñada para parecer una costura hecha a mano o para realizar acolchados.

1. Ponga hilo en la canilla con el color de hilo deseado. Este será el color de la puntada que aparecerá en la parte superior del tejido.
2. Enhebre la máquina con hilo invisible o con el color más exacto posible al de su tejido. Esta puntada no aparecerá.
3. Incremente un poco la tensión hasta conseguir la apariencia deseada.
4. Comience a coser.

Nota: Para una apariencia exagerada haga pruebas combinando diferentes grados de tensión con el largo de puntada.

Ajuste: - Prensatelas para uso general.

- Tensión del hilo posición 4.

El hilo superior podría aparecer en la parte inferior del tejido, dependiendo del tipo de hilo, tejido o diseño de puntada, pero el hilo de la canilla nunca deberá aparecer en la parte superior.

Si el hilo de la canilla apareciese en la parte superior o se producieran arrugas, reduzca la tensión del hilo.

Ajuste de largo y ancho de puntada

El cuadro oscuro indica, al seleccionar el diseño de puntada, el ajuste automático que viene programado de fábrica.

Para el patrón de zig-zag la longitud de puntada es de 1 mm. con un ancho de 6 mm.

□ El resto de cuadros claros indica todas las posibilidades que existen para ajustar manualmente las opciones que se deseen.

Nota: Los valores mostrados en el cuadro son las longitudes y ancho de puntada y no corresponden a la escala y números marcados en la máquina de coser.

Se trata de un diseño atractivo y cerrado de puntada para realizar presillas, etc. Libere ligeramente la tensión del hilo superior y manualmente ajuste el largo de puntada entre 0,5 y 1,5.

En tejidos fi nos utilice algún tipo de soporte para evitar arrugas.

Nota: Para este tipo de puntada, será necesario usar el prensatelas adecuado.

Colocación de patrones

El ancho de puntada incrementa desde el centro de la posición de la aguja (ver dibujo).

Satin stitch

Ponto de cetim decorativo

Tejidos gruesos Heavyweight fabric Tecidos grossos

1

2

La puntada invisible es principalmente utilizada para costuras de cortinas, pantalones, faldas, etc.

Ajuste: -Prensatelas de puntada invisible (H).

-Tensión del hilo en posición 4.

• Puntada regular para tejidos firmes.
• Puntada elástica para tejidos blandos y elásticos.

1. En primer lugar remate el borde de la tela. Hágalo doblándolo en tejidos fi nos o sobrehilando en tejidos más gruesos.

Después gire el dobladillo hasta la profundidad deseada, presione y pinche en el lugar correcto.

1. Doble el tejido como se muestra en el dibujo con la parte de dentro hacia fuera.

2. Coloque la tela bajo el prensatelas. Mueva el volante con la mano hacia usted hasta que la aguja se mueva completamente hacia la izquierda debiendo quedar metida en la doblez del tejido. Si no fuera así, ajuste la guía (B) del prensatelas de puntada invisible (A) para que la aguja perfore la tela y la guía descanse detrás de la doblez.

Nota: Para una costura invisible más estrecha o ancha, ajuste primero manualmente el largo y ancho de puntada. Después ajuste la guía del prensatelas.

Cosa despacio, guiando la tela cuidadosamente a lo largo del borde de la guía.

1. Cuando fi nalice, la puntada será prácticamente invisible en el lado derecho del tejido.

Nota: Se requiere práctica para coser costuras invisibles. Practique antes de coser por primera vez.

BLINDHEM STITCH

Ajuste: -Prensatelas de uso general.

- Tensión del hilo en la posición 4.

Se trata de una puntada muy fuerte ya que, como su propio nombre indica, cose 3 puntadas cortas donde el zig-zag normal cosería solamente 1.

Por este motivo se recomienda para el sobrehilado en todo tipo de tejidos.

Es también ideal para hacer presillas, arreglar tirones, remendar, coser sobre tejido de toalla, patchwork y para ajustar elásticos planos.

Nota: Para remendar o hacer sobrehilados como muestra el dibujo, se requiere un ajuste manual del largo de puntada.

-Tensión del hilo en la posición 4

Doble el borde de la tela y presione. Coloque el tejido con el derecho hacia arriba de tal forma que parte de la puntada en zig-zag cosa sobre la zona doblada, tirando para hacer una forma de concha en el dobladillo. Corte el exceso de tela lo más cercano posible a la línea de puntadas.

Consejo útil: Para conseguir el resultado que desee, realice pruebas con diferentes largos y anchos de puntada y tensión el hilo.

MULTI-STITCH ZIGZAG

Ajuste: -Prensatelas para cosido de botones (0).

-Dientes de arrastre ocultos

Empuje la palanca en la dirección de la fl echa para ocultar los dientes de arrastre. Coloque el prensatelas (0)

Coloque la tela y botón bajo el prensatelas. Bájelo y mueva el volante para asegurar que la aguja se mueve de izquierda a derecha introduciéndose correctamente en ambos orifi cios del botón. Ajuste el ancho si fuera necesario y cosa 10 puntadas de un lado al otro.

Cuando desee coser un botón de 4 orifi cios, primero cosa los 2 primeros más cercanos a usted. Después deslice el botón hacia delante y cosa los otros dos de la misma manera.

Consejo útil: Para asegurar el cosido, pase los 2 hilos a la parte trasera de la tela y átelos.

PUNTADAS ELÁSTICAS Y DECORATIVAS

Ajuste: -Prensatelas de uso general o para puntadas satín (Z). -Tensión del hilo en la posición 4.

La puntada elástica se usa principalmente sobre tejidos de punto y elásticos aunque también puede utilizarse sobre cualquier otro tipo.

Puntada elástica recta

La puntada elástica recta es más fuerte de cualquier otra ya que cose en 3 tiempos, hacia delante, hacia atrás y nuevamente hacia delante.

Es particularmente recomendada para reforzar costuras de ropa deportiva tanto si son elásticas como si no, así como para costuras curvadas con mucha tensión.

Utilice también esta puntada en solapas, cuellos y puños para dar un toque más profesional a los acabados de sus prendas.

SEWING ON A BUTTON

Settings: -Presser foot - Button fi tting foot (0).

-Feed dog control

PONTOS ELÁSTICOS E DECORATIVOS

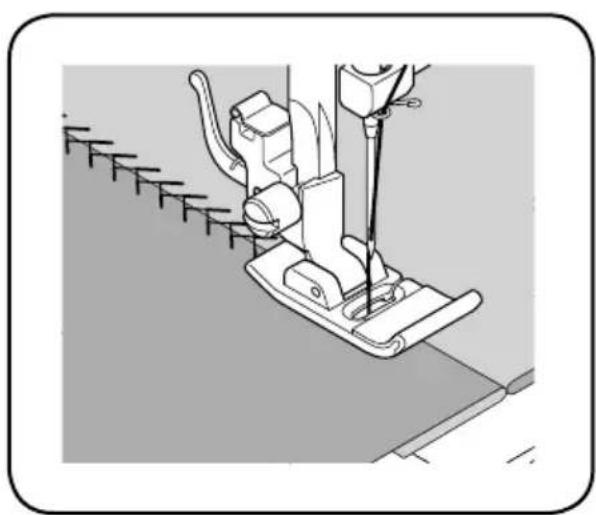

Puntada de nido de abeja

El nido de abeja es ideal para fruncidos y muy adecuado para sobrehilados y lazos elásticos.

1. Para fruncidos, primeramente realice fi las rectas de plisados a través de la tela que desee fruncir.
2. Corte un trozo de tela (por ejemplo de organdí) y colóquelo bajo el plisado.
3. Cosa con la puntada de nido de abeja sobre las líneas de plisado, asegurándolas bien.

Este es el mismo tipo de puntada usado para las prendas industriales deportivas. Hace la forma y remata la costura al mismo tiempo.

Es muy efectiva para usar en la reparación de costuras o costuras gastadas de las prendas.

La bonita apariencia de esta puntada la hace válida para ser usada como costura decorativa, colocar lazos y adornos.

Es también ideal para aplicaciones de acolchados y remates.

Honeycomb stitch

Es primordial para ser usada en costuras decorativas e ideal para fi nalizar los cuellos, tirantes, mangas y dobladillos.

Cuando se ajuste manualmente a un ancho muy estrecho, puede ser usado también para coser costuras muy apretadas.

Puntada doble de overlock

La puntada doble de sobrehilado tiene tres usos principales. Es perfecta para añadir elásticos planos, sobrehilar y para hacer costuras y sobrehilar al mismo tiempo.

Normalmente es usada sobre tejidos ligeramente elásticos, no elásticos como el lino, tweed y tejidos desde medios a pesados.

Puntada criss-cross

Se utiliza principalmente en acabados de tejidos estirados o para decorar principalmente las esquinas.

Puntada entre dos puntos

Válida para decorar los bordes. Esta puntada se utiliza a menudo con aguja de ala creando así orifi cios en el diseño de puntada.

Consejo útil: Un ligero ajuste en la tensión incrementará el tamaño del orifi cio al usar una aguja de ala.

Ric-rac stitch

La puntada escalera es usada principalmente para vainicas. También se utiliza para coser una pieza fi na de tela sobre el tejido, haciendo contraste o no según se desee.

Coloque la puntada en el centro y se obtendrá un efecto especial de decoración.

Otro uso de este tipo de puntada es para la colocación de cinta estrecha, hiladillo o elástico.

Para una apariencia abierta y airosa de la vainica, cosa con la puntada de escalera y después saque los hilos que queden dentro

Puntada pin

Esta puntada es de uso tradicional en orillas de picot y apliques.

Puntada de manta

La puntada de manta se utiliza como un cosido hecho a mano que remata los añadidos a colocar. Esta puntada multi usos también puede ser usada para dobleces, apliques, vainicas y para la creación de franjas.

Puntada inclinada

Excelente para vainicas sobre lino. También puede utilizarse sobre materiales fi nos. Cosa a lo largo del borde y corte lo más cercano posible a la parte exterior de la costura.

Ladder stitch

Costura y sobrehilado en una sola operación para producir una costura estrecha, particularmente apropiada para trajes de baño, ropa deportiva, camisetas, ropa de bebés de nylon, jerséis y jerséis de algodón.

Costura cruzada

Utilícela para acabados de tejidos elásticos o para decorar.

Puntada griega

Una tradicional puntada válida para decorar bordes y acabados de orillas.

Puntada de junta

Se trata de una popular puntada decorativa. También puede ser usada para juntar 2 piezas de tejido separadas, dejando un pequeño espacio entre ellas.

Para preparar el tejido:

Doble por las esquinas de corte y presione.

Hilvane las esquinas dobladas a un papel de seda dejando aproximadamente 0,3 cm entre las dos piezas. Cosa sobre ellas permitiendo que la aguja capture los dos lados.

Retire el hilván y el papel y presione.

Puntada versátil usada para unir piezas de tela y como un toque decorativo.

Puntada de espina de pescado

Utilizada para crear esquinas decoradas y bordados.

Puntada chevron

Utilizada para crear esquinas decoradas y bordados.

Wizard stitch

Utilizando el prensatelas para ojales

Su máquina ofrece dos formas diferentes de ancho de presilla, para ojales de cerradura y redondos, cosidos por medio de un sistema que mide el tamaño del botón y calcula el tamaño necesario para el ojal. Todo ello se realiza en un solo paso.

• Marque la posición y largura del ojal sobre la prenda.
  • Realice una prueba sobre un trozo de tela. Después pruebe el ojal en el botón seleccionado.

• Seleccione uno de los diseños de ojal.

• Cambie el prensatelas por el pie del ojal (1) (Ver "cambio del prensatelas" en la página 34).
• Introduzca el botón en el pie del ojal (Ver "utilizando el prensatelas para ojales" de arriba).
• Baje la palanca del ojal (C) haciéndola coincidir verticalmente entre los topes (A) y (B).

AUTOMATIC BUTTONHOLE

Using buttonhole foot

1. Marque con cuidado la posición del ojal en la prenda.
2. Coloque la tela bajo el pie. Tire del hilo de la canilla por debajo de la prenda dejando un largo de hilo de unos 10 cm. Hacia atrás.
3. Alinee la marca del ojal de la tela (1) con la marca en el pie del ojal (2) y después baje el pie.
4. Mientras sostiene la hebra superior, comience a coser.

La costura se completará automáticamente en el siguiente orden.

1. Cuando el ojal esté completado, utilice un abre ojales / costuras para abrir la tela por el centro del ojal. Tenga cuidado de no rasgar ninguna puntada.

Ojales con cordoncillo

Enganche el cordón (el hilo del ganchillo o la vuelta del ojal) a la espuela de la parte de atrás del pie. Lleve los dos extremos del hilo hacia delante y átelos como muestra el dibujo.

Cosa el ojal en la forma en que las puntadas en zigzag cubran el cordón.

Cuando acabe, suelte el cordón del pie y corte el extra del cordoncillo.

Importante: Cuando utilice la doble aguja, coloque el ancho de puntada a 3.5 o menos. De no ser así se podría producir la rotura de la aguja.

La doble aguja produce 2 líneas paralelas de puntadas, doble pespunte y costuras decorativas.

Enhebrando la aguja doble

1. Inserte el segundo portacarretes. Coloque una bobina en cada uno de los portacarretes. Enhebre los dos hilos como si fueran uno. Introduzca cada una de las puntas del hilo en cada aguja desde delante hacia atrás.
2. Saque el hilo de la canilla. Tire de las tres hebras juntas bajo el prensatelas hacia la parte trasera de la máquina, dejando sobre unos 15 cm. Libres.

Nota: El enhebrador automático no puede ser usado en la doble aguja.

(1) Indicador de doble aguja

POSICIÓN DE LA AGUJA PARA PUNTADA RECTA

La posición de la aguja al coser la puntada recta puede ser ajustada, a cualquiera de las 13 diferentes posiciones, con el control de ancho de puntada, como se ilustra.

Twin needle

Para asegurar un óptimo resultado de su máquina, es necesario mantener siempre las partes principales totalmente limpias.

Desconecte siempre la máquina de la red antes de realizar cualquier operación de limpieza.

Limpieza de los dientes de arrastre y lanzadera

1. Levante la aguja a su posición más alta.
2. Quite la placa de aguja (A).
3. Saque la canilla y portacanillas (B).
4. Limpie los dientes de arrastre y la lanzadera con un cepillo quita pelusas. Coloque unas gotas de aceite para máquinas de coser (C) en la lanzadera.
5. Coloque nuevamente el portacanillas. Coloque la placa de aguja.
