Tipo de producto	Lavadora de carga frontal
Marca	Aspes
Modelo	ALF2118IT

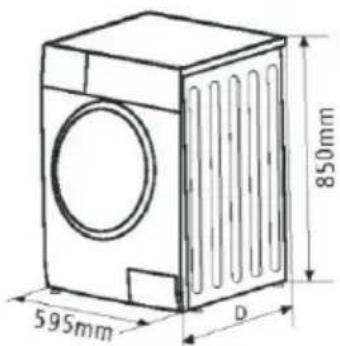

Dimensiones (alto x ancho x fondo)	85 cm x 60 cm x 59 cm
Peso	Aprox. 70 kg
Capacidad de carga	8 kg
Velocidad de centrifugado	1200 rpm
Clase energética	A+++
Consumo de agua por ciclo	50 litros
Nivel de ruido (lavado/centrifugado)	56 dB / 76 dB
Programas de lavado	Algodón, Sintéticos, Delicados, Rápido, Eco, Lana, Seda, Antialérgico, Aclarado y Centrifugado
Funciones adicionales	Inicio diferido, Media carga, Seguro infantil, Pre-lavado, Vapor
Alimentación eléctrica	220-240 V, 50 Hz, 10 A
Potencia máxima	2200 W
Material del tambor	Acero inoxidable
Sistema de seguridad	Protección contra fugas de agua, bloqueo de puerta, seguro infantil
Mantenimiento	Limpiar filtro de desagüe regularmente, limpiar cajetín de detergente
Reparabilidad	Piezas de repuesto disponibles (correa, escobillas, bomba, etc.)
Accesorios incluidos	Manguera de carga, manguera de desagüe, manual de instrucciones

Preguntas frecuentes - ALF2118IT ASPES

¿Cuál es la capacidad de carga de la Aspes ALF2118IT?

La capacidad de carga es de 8 kg, ideal para familias pequeñas o medianas.

¿Qué velocidad de centrifugado tiene este modelo?

La velocidad máxima de centrifugado es de 1200 rpm, lo que permite un secado eficiente.

¿Cómo instalar correctamente la lavadora?

Retire los tornillos de transporte, nivele la lavadora, conecte la manguera de entrada de agua y la de desagüe, y enchufe a la red eléctrica. Consulte el manual para más detalles.

¿Cómo limpiar el filtro de desagüe?

Abra la trampilla inferior, desenrosque el filtro con cuidado, retire los residuos y vuélvalo a colocar. Realice esta operación cada 3 meses.

¿Qué programas de lavado incluye?

Incluye programas como Algodón, Sintéticos, Delicados, Rápido, Eco, Lana, Seda, Antialérgico, y opciones de Aclarado y Centrifugado.

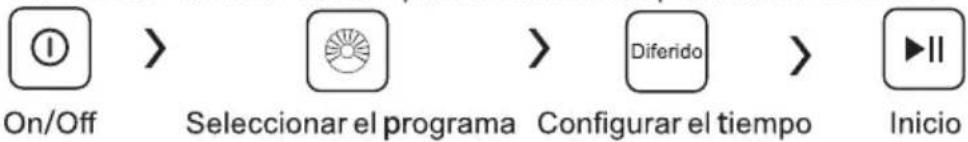

¿Tiene función de inicio diferido?

Sí, dispone de inicio diferido que permite programar el lavado para que termine a una hora determinada.

¿Cómo activar el seguro infantil?

Mantenga presionados los botones correspondientes durante 3 segundos hasta que aparezca el icono en pantalla. Consulte el manual para la combinación exacta.

¿Qué hacer si la lavadora no centrifuga?

Verifique que no haya sobrecarga, que el desagüe no esté obstruido y que el programa seleccionado incluya centrifugado. Si persiste, revise el filtro.

¿Cuál es el consumo energético de la Aspes ALF2118IT?

Pertenece a la clase energética A+++, con un consumo estimado de 0.8 kWh por ciclo de lavado estándar.

¿Dónde puedo conseguir piezas de repuesto?

Las piezas de repuesto como mangueras, filtros y correas están disponibles en tiendas de electrodomésticos o en el servicio técnico oficial de Aspes.

MANUAL DE USUARIO ALF2118IT ASPES

C/Ciudad de Cartagena, 20. Paterna (46988). SPAIN.

[e-mail]

96060034

INSTRUCCIONES DE SEGURIDAD

■ Instrucciones de seguridad ...... 2

INSTALACIÓN

■ Descripción del producto ......9

■ INSTALACIÓN ....10

FUNCIONAMIENTO

Inicio rápido....13

■ Antes de cada lavado ....15

■ Dispensador de detergente....16

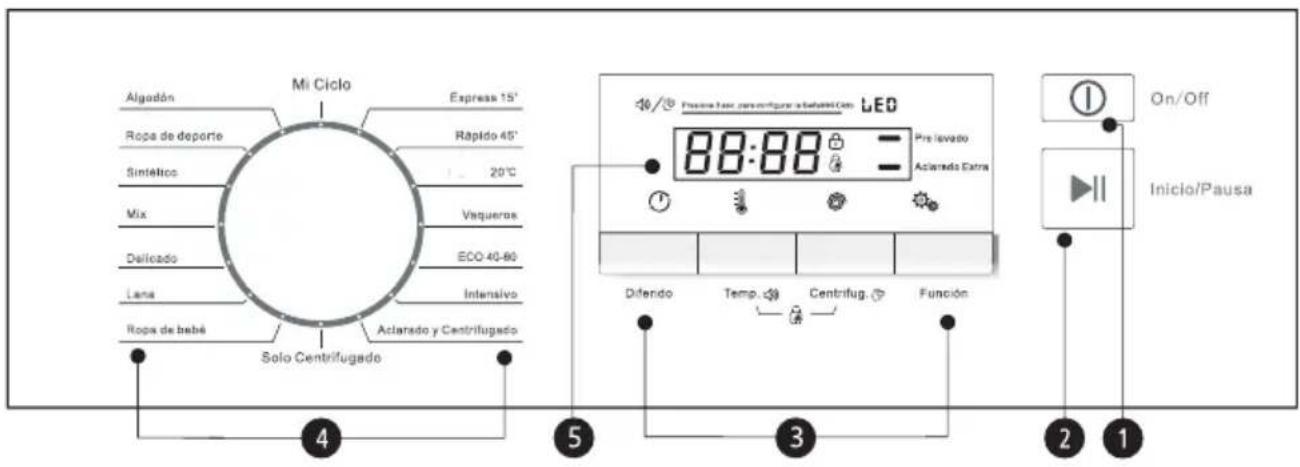

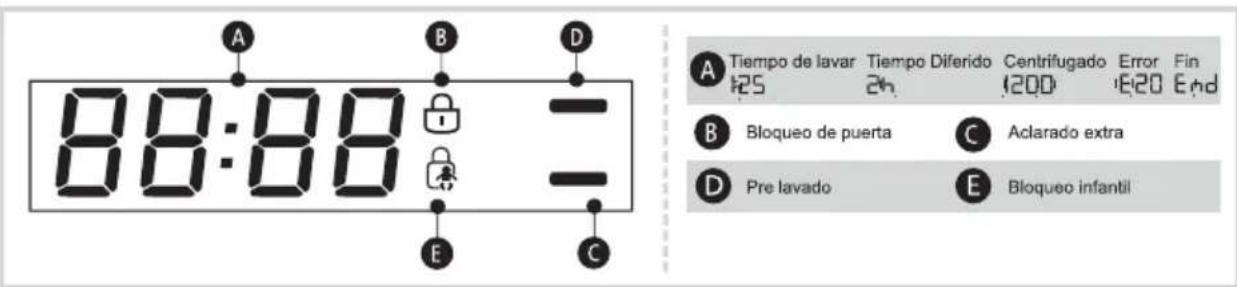

Panel de control 17

■ Opción....18

■ Otras funciones....19

■ Programas....21

■ Tabla de programas de lavado .....22

MANTENIMIENTO

■ Limpieza y cuidados ....23

■ Resolución de problemas ....24

■ Especificaciones técnicas ......25

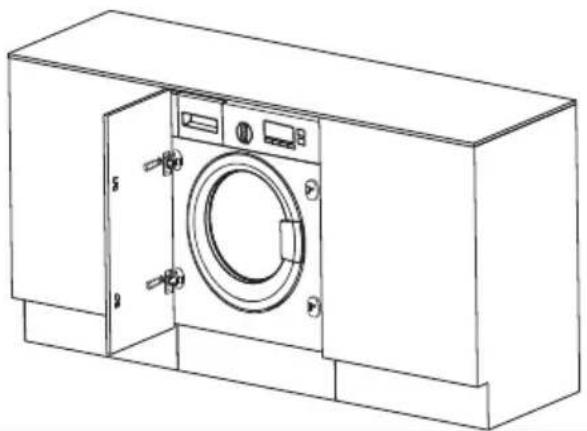

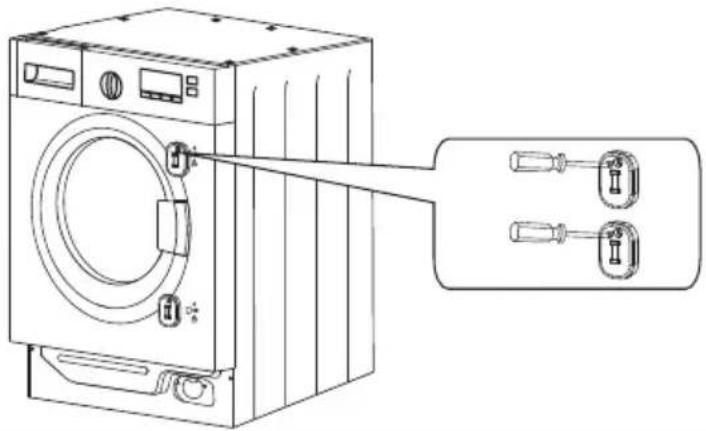

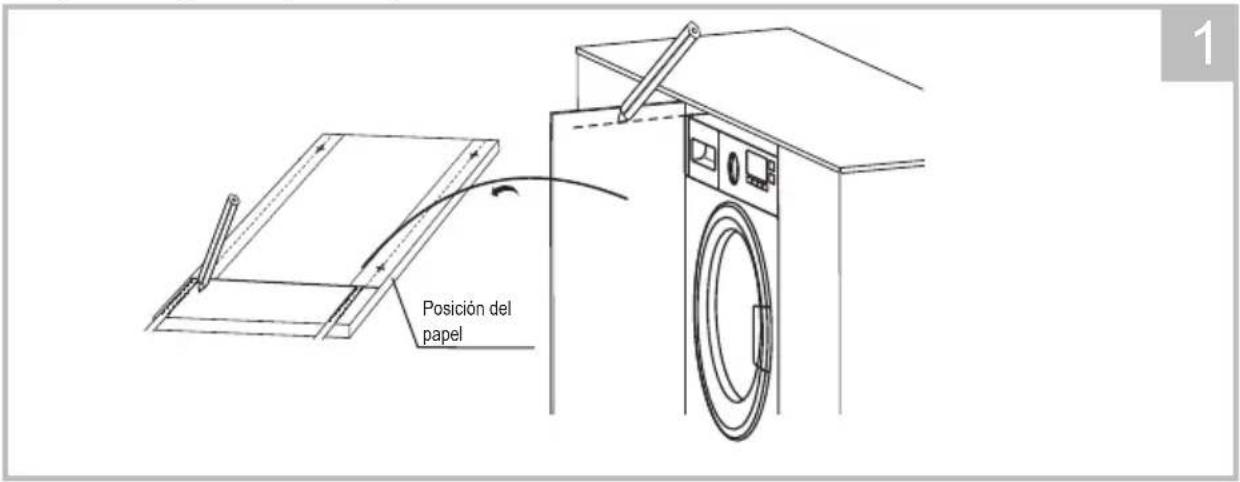

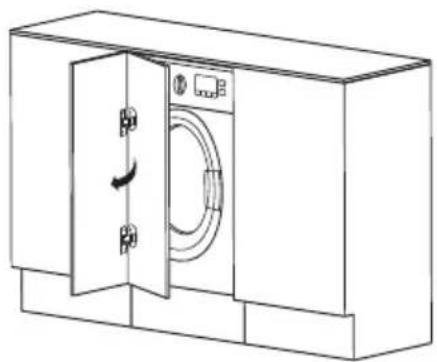

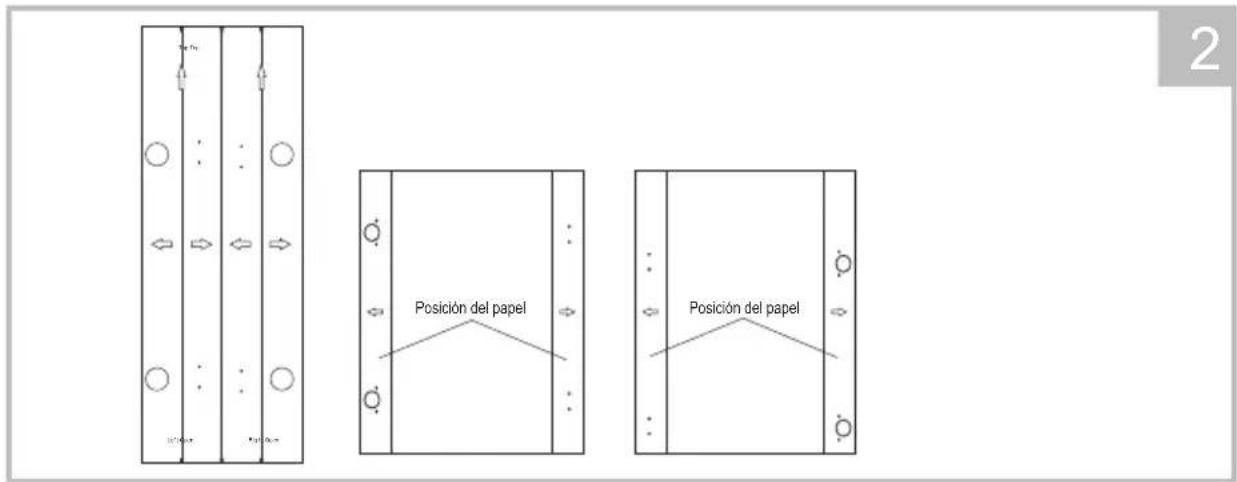

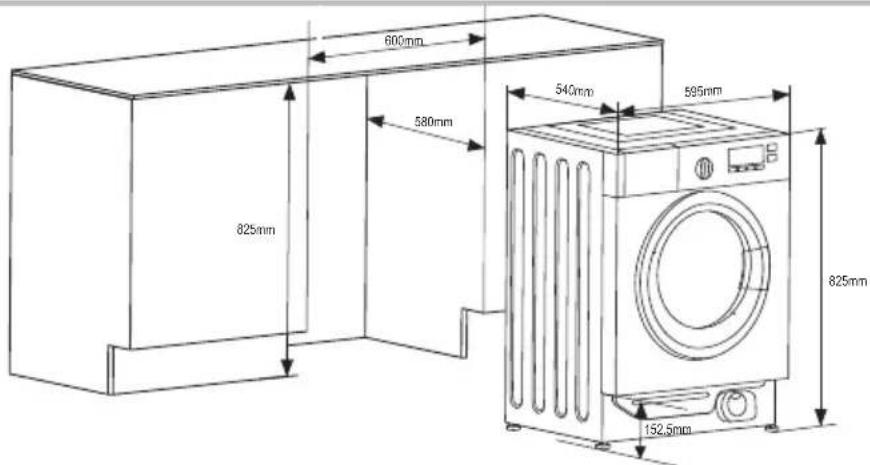

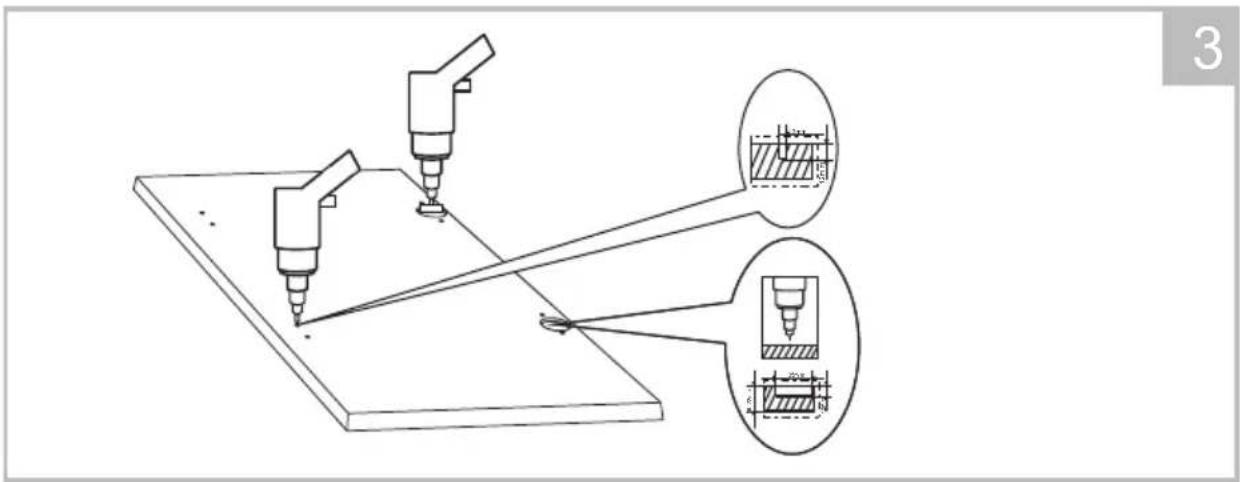

■ Instalación integrada....26

■ Instrucciones de seguridad

Por su seguridad, siga la información de este manual para minimizar el riesgo de incendio o de explosión, de descarga eléctrica, o para evitar daños a la propiedad, lesiones personales o la pérdida de vidas. Descripción de los símbolos:

¡Advertencia!

Esta combinación de símbolo y palabra de aviso indica una situación potencialmente peligrosa que puede causar la muerte o lesiones graves, a menos que se evite.

¡Precaución!

Esta combinación de símbolo y palabra de aviso indica una situación potencialmente peligrosa que puede causar lesiones leves o daños a la propiedad y al medio ambiente.

Nota

Esta combinación de símbolo y palabra de aviso indica una situación potencialmente peligrosa que puede provocar lesiones leves o poco importantes.

¡Advertencia!

¡Descarga eléctrica!

- Si el cable de suministro está dañado, debe solicitar al fabricante, al servicio de mantenimiento u otras personas cualificadas que lo sustituyan para evitar posibles peligros.

• Deben utilizarse los nuevos juegos de mangueras suministrados con el aparato y los juegos de mangueras antiguos no deben ser reutilizados.
• Antes de realizar cualquier tarea de mantenimiento, desenchufe el aparato de la red eléctrica.
• Desenchufe siempre la máquina y corte el suministro de agua después de cada uso. La presión máxima de entrada de agua, en pascales. La presión mínima de entrada del agua, en pascales.
• Para garantizar su seguridad, enchufe la clavija de alimentación en un enchufe trifásico con conexión a tierra. Compruebe la toma de corriente cuidadosamente y asegúrese de que está conectada a tierra de forma correcta y fiable.
• Asegúrese de que un técnico cualificado lleva a cabo la conexión del agua y de los dispositivos eléctricos de acuerdo con las instrucciones del fabricante y con las normas de seguridad locales.
• Desconecte su enchufe antes de la limpieza o el mantenimiento.
• No utilice ningún enchufe con corriente nominal inferior a la del aparato. Nunca desconecte el enchufe con las manos mojadas.
• Recuerde desconectar el agua y el suministro de energía inmediatamente después de lavar la ropa.

¡Riesgo para los niños!

- Países europeos: este electrodoméstico lo pueden usar niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento si cuentan con la supervisión o con las instrucciones necesarias relativas al uso seguro del aparato y comprenden los peligros que este entraña. Los niños no deben jugar con el aparato. Los niños no deben realizar las tareas de limpieza y mantenimiento sin supervisión.

- Los niños menores de 3 años deben estar vigilados para garantizar que no juegan con el electrodoméstico.

- Los animales y los niños podrían subirse a la máquina. Compruebe la máquina antes de cada puesta en marcha.

- Los niños deben estar vigilados para garantizar que no juegan con el electrodoméstico.

- La puerta de vidrio puede estar muy caliente mientras el aparato esté funcionando. Mantenga a los niños y a las mascotas alejados de la máquina mientras esté funcionando en salas muy húmedas, así como en las salas con gases explosivos o cáusticos.

- Retire todos los embalajes y los pernos de transporte antes de usar el aparato. De lo contrario, pueden producirse daños graves.

¡Peligro de explosión!

- No lave ni seque artículos que hayan sido limpiados, lavados, remojados o frotados con sustancias combustibles o explosivas (como cera, aceite, pintura, gasolina, desengrasantes, disolventes de limpieza en seco, queroseno, etc.), ya que esto podría provocar un incendio o una explosión.

- la lavadora secadora no debe usarse si se han usado productos químicos industriales para la limpieza

• el aire de escape no debe descargarse en un conducto de humos destinado a expulsar los humos de los aparatos que queman gas u otros combustibles
• Antes de lavarlas en la lavadora, enjuague bien las prendas a mano.

! ¡Precaución!

Instalación del producto

• Esta lavadora solo se debe utilizar en interiores.
• No está diseñada para ser integrada.
• Las aberturas no deben estar obstruidas por una alfombra.
• La lavadora no debe instalarse en cuartos de baño o en cuartos muy húmedos, así como tampoco en cuartos con gases explosivos o cáusticos.
• Las lavadoras con una sola válvula de entrada solo pueden conectarse al suministro de agua fría. El producto con válvulas de doble entrada debe estar correctamente conectado al suministro de agua caliente y al de agua fría.
• El enchufe debe ser accesible después de la instalación.
• el aparato no debe instalarse detrás de una puerta con cerradura, una puerta corredera o una puerta con una bisagra en el lado opuesto al de la lavadora secadora.
• el aparato no debe instalarse en un lugar húmedo
• Retire todos los embalajes y los pernos de transporte antes de usar el aparato. De lo contrario, pueden producirse daños graves.

¡Peligro de daños en el aparato!

• Este producto está destinado solo para uso doméstico y está diseñado únicamente para los tejidos aptos para el lavado o el secado a máquina.
• No se suba ni se siente en la cubierta superior de la máquina.
• No se apoye en la puerta de la máquina.

• Precauciones durante la manipulación de la máquina:

• Los pernos de transporte deben ser reinstalados en la máquina por una persona especializada.

• El agua acumulada se evacuará de la máquina.
• Manipule la máquina con cuidado. Nunca sostenga las piezas que sobresalen de la máquina mientras la levanta. La puerta de la máquina no se puede utilizar como asa durante el transporte.
• Este aparato es pesado. Transpórtelo con cuidado.
• Que las manos no se inserten en el agua corriente

- No cierre la puerta empleando una fuerza excesiva. Si le resulta difícil cerrar la puerta, compruebe si la ropa está bien colocada o distribuida.

- Está prohibido lavar alfombras.

Funcionamiento del aparato

- Antes de usar la lavadora, el producto debe calibrarse

- Antes de lavar la ropa por primera vez, el aparato debe realizar un ciclo completo de todos los procedimientos sin la ropa dentro.

- Está prohibido el uso de disolventes inflamables, explosivos o tóxicos. No se debe utilizar gasolina, alcohol, etc., como detergente. Seleccione solo los detergentes adecuados para el lavado a máquina, especialmente para el tambor.

- Asegúrese de que todos los bolsillos estén vacíos. Los artículos afilados y rígidos como monedas, broches, clavos, tornillos, piedras, etc., pueden causar daños graves a esta máquina.

- Compruebe si el agua del interior del tambor se ha evacuado antes de abrir la puerta. No abra la puerta si hay agua visible.

- Tenga cuidado de no quemarse cuando el producto drene agua caliente de lavado.

- No rellene nunca el agua a mano durante el lavado.

- Si es inevitable que las telas que contengan aceite vegetal o de cocina o que hayan sido contaminadas por productos para el cuidado del cabello se coloquen en una secadora, primero se deben lavar en agua caliente con detergente adicional, esto reducirá, pero no eliminará, el peligro. .

- Se debe proporcionar una ventilación adecuada para evitar el reflujo de gases a la habitación de los aparatos que queman otros combustibles, incluidos los fuegos abiertos.

- No seque artículos sin lavar en el aparato.

- Las prendas que se hayan ensuciado con sustancias

como aceite de cocina, acetona, alcohol, gasolina, queroseno, quitamanchas, trementina, ceras y quitaceras deben lavarse en caliente con una cantidad extra de detergente antes de secarlas en el aparato.

• artículos como gomaespuma (espuma de látex), gorros de ducha, textiles impermeables, artículos con respaldo de goma y ropa o almohadas con almohadillas de goma espuma no deben secarse en la máquina.
• Los suavizantes de telas o productos similares deben usarse según lo especificado en las instrucciones del suavizante de telas.
• La parte final de un ciclo de lavadora secadora ocurre sin calor (ciclo de enfriamiento) para asegurar que los artículos no se dañen.
• Retire todos los objetos de los bolsillos, como encendedores y fósforos, antes de usar el aparato.
• Advertencia: nunca detenga una lavadora secadora antes del final del ciclo de secado a menos que todos los artículos se retiren rápidamente y se extiendan para que el calor se disipe.

Embalaje/Electrodoméstico antiguo

Esta marca indica que este producto no debe eliminarse con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana por la eliminación incontrolada de residuos, recíclelo de manera responsable para favorecer la reutilización sostenible de los recursos materiales. Para devolver el dispositivo usado, utilice los sistemas de recogida o póngase en contacto con el distribuidor que se lo vendió. Ellos lo recogerán y se encargarán de hacer un reciclaje seguro desde el punto de vista medioambiental.

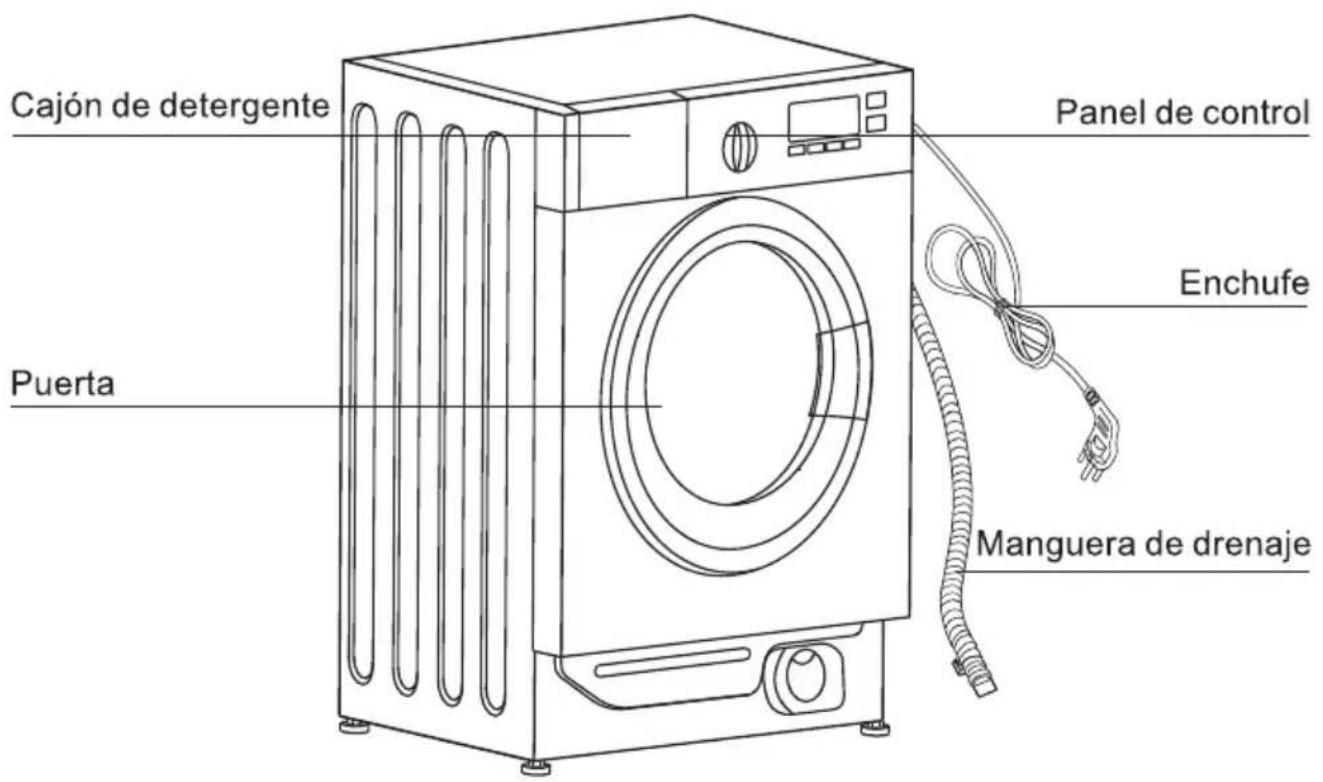

■ Descripción del producto

Nota

- El gráfico de la línea de productos aparece solo como referencia; como ejemplo, deberá observar el producto real.

Accesorios

Tapón del orificio de transporte

Manguera de suministro de agua fría

Manguera de suministro de agua caliente (opcional)

Soporte de la manguera de drenaje (opcional)

Manual del propietario

INSTALACIÓN

Área de instalación

¡Advertencia!

• ¡La estabilidad es importante para evitar que el producto se mueva!
• Asegúrese de que el producto no se apoye en el cable de alimentación.

Antes de instalar la máquina, se seleccionará una ubicación con las siguientes características:

1. Se necesita una superficie rígida, seca y nivelada.
2. Se debe evitar la luz solar directa.
3. Debe haber suficiente ventilación.
4. La temperatura ambiente debe ser superior a 0 °C.
5. Se debe mantener el producto alejado de fuentes de calor como el carbón o el gas.

Desembalaje de la lavadora

¡Advertencia!

• El material de embalaje (por ejemplo, películas, espuma de poliestireno) puede ser peligroso para los niños.

• ¡Existe riesgo de asfixia! Mantenga el embalaje bien alejado de los niños.

• Retire la caja de cartón y el embalaje de espuma de poliestireno.

• Levante la lavadora secadora y retire el embalaje de la base. Asegúrese de que la espuma del triángulo pequeño se retira junto con la parte inferior. Si no es así, coloque la unidad sobre uno de sus laterales y, a continuación, retire manualmente la espuma pequeña del fondo de la unidad.

• Retire la cinta que sujeta el cable de alimentación y la manguera de drenaje.

• Retire la manguera de entrada del tambor.

Retirada de los pernos de transporte

¡Advertencia!

• Debe quitar los pernos de transporte de la parte trasera antes de utilizar el producto.
• Si tiene que mover el producto, necesitará los pernos de transporte de nuevo, por lo que debe asegurarse de conservarlos en un lugar seguro.

Para quitar los pernos, siga estos pasos:

1. Afloje los 4 pernos con una llave y retírelos.
2. Tape los orificios de transporte con tapones.
3. Guarde los pernos de transporte de forma adecuada para su uso futuro.

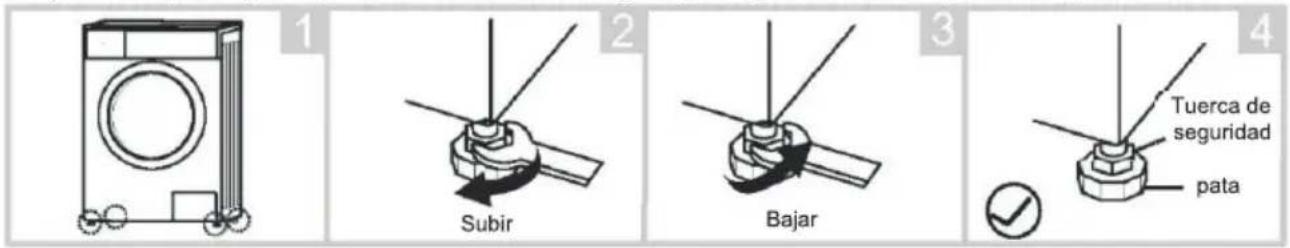

Nivelación de la lavadora

¡Advertencia!

- Las tuercas de bloqueo de las cuatro patas deben atornillarse firmemente contra la carcasa.

1. Compruebe si las patas están bien unidas a la carcasa. De no ser así, gírelas a sus posiciones originales y apriete las tuercas.
2. Afloje la contratuerca y gire las patas hasta que hagan contacto con el suelo.
3. Ajuste las patas y bloquéelas con una llave inglesa, asegurándose de que la máquina esté firme.

Conexión de la manguera de suministro de agua

¡Advertencia!

• ¡Para evitar fugas o daños por agua, siga las instrucciones de este capítulo!
• No doble, aplaste, modifique o corte la manguera de entrada de agua.
• Para el modelo que incorpora la válvula de agua caliente, conéctela al grifo de agua caliente con la manguera de suministro correspondiente. Para algunos programas, el consumo de energía disminuirá automáticamente.

Conecte el tubo de entrada como se indica. Hay dos maneras de conectarlo.

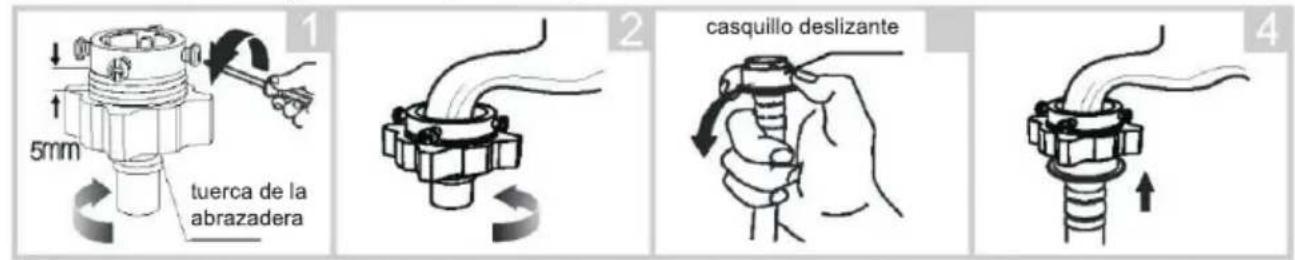

1. Conexión entre un grifo normal y la manguera de entrada.

Afloje la tuerca de la abrazadera y los cuatro pernos
Apriete la tuerca de la abrazadera

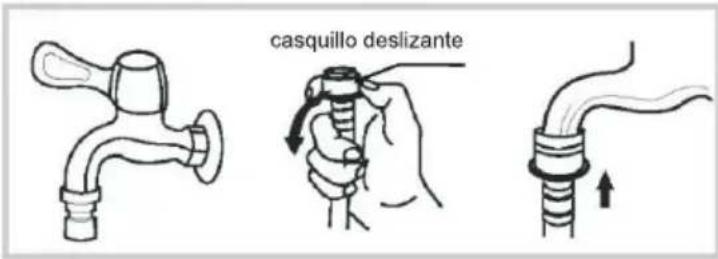

Presione el casquillo deslizante e introduzca la manguera de entrada en la base de conexión
Conexión terminada

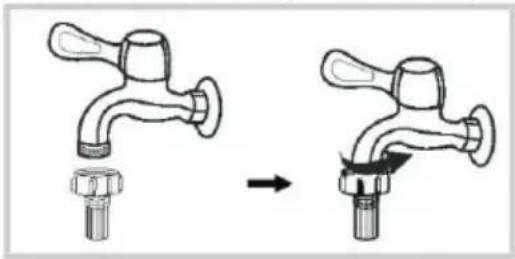

1. Conexión entre un grifo de rosca y la manguera de entrada.

Grifo de rosca y manguera de entrada

Grifo especial para la lavadora

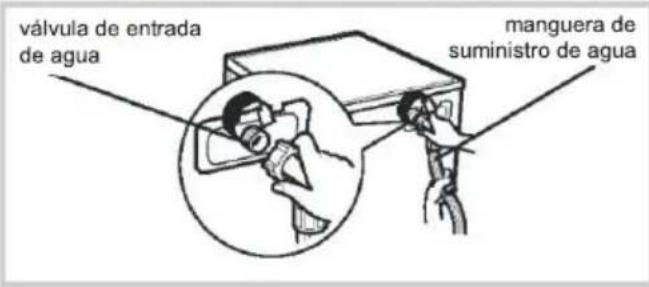

Conecte el otro extremo del tubo de entrada a la válvula de entrada, en la parte posterior del producto y fije el tubo firmemente girando hacia la derecha.

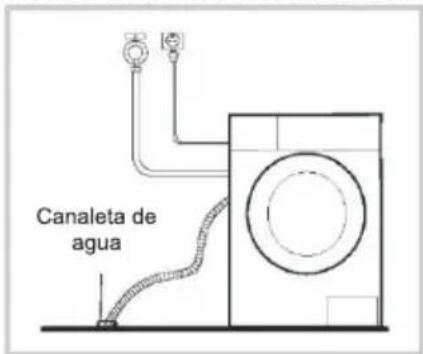

Manguera de drenaje

¡Advertencia!

• No retuerza ni extienda la manguera de drenaje.
• Coloque la manguera de drenaje correctamente o, de lo contrario, podría dañarse por fugas de agua.

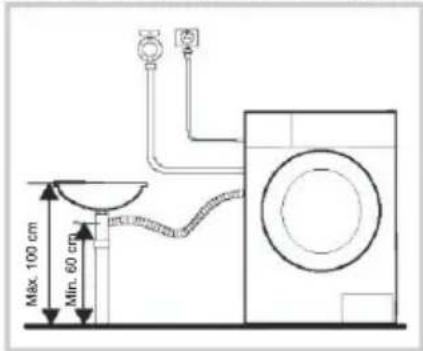

Hay dos maneras de colocar el extremo de la manguera de drenaje:

1. Directamente en la canaleta.

1. Conectado al tubo de desagüe de la canaleta.

Nota

- Si la máquina tiene soporte para la manguera de drenaje, instálelo como se indica a continuación.

¡Advertencia!

• Cuando instale la manguera de drenaje, átela correctamente con una cuerda.
• Si la manguera de desagüe es demasiado larga, no la fuerce a entrar en la lavadora ya que causará ruidos extraños.

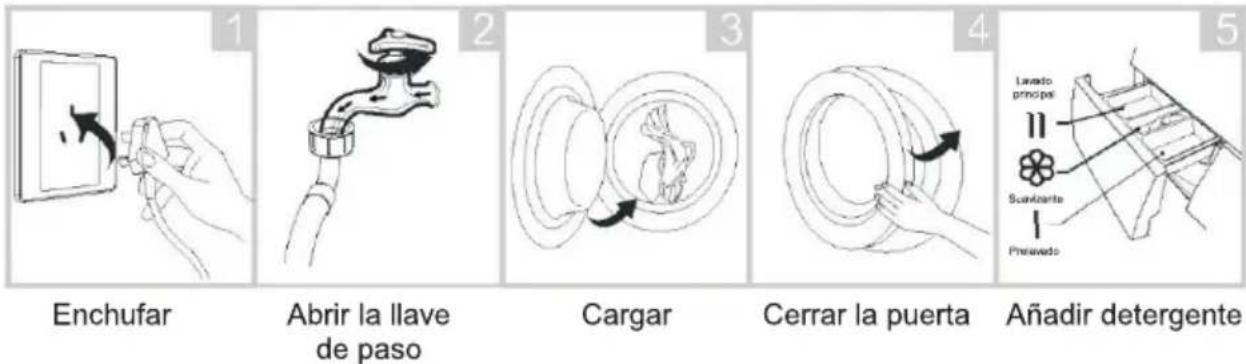

Inicio rápido

ⓘ ¡Precaución!

• Antes de lavar, asegúrese de que el aparato esté instalado correctamente.
• Antes de lavar por primera vez, la lavadora debe completar un ciclo completo de todos los procedimientos, sin ropa, como se indica a continuación.

Calibración

Se recomienda calibrar la lavadora para que pueda servirle mejor.

1. Vaciar la lavadora
2. Enchufar
3. Encienda la lavadora y presione "Retraso" y "Centrifugado" al mismo tiempo en 10 segundos y luego muestre "t19"
4. Presione >Il para encender la lavadora y espere hasta que aparezca *****

1. Antes del lavado

Nota

- El detergente debe añadirse en el «cajetín I» después de seleccionar el prelavado para las máquinas con esta función.

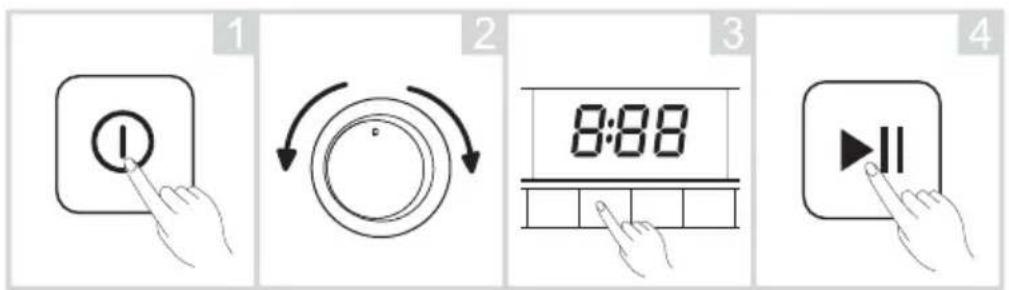

2. Lavado

Nota

• Si se selecciona el valor predeterminado, se puede omitir el paso 2.
• 1. El gráfico lineal de botones de funciones aparece solo como referencia; como ejemplo, deberá observar el producto real.

3. Después del lavado

Pitido del zumbador o "FIN" en la pantalla

■ Antes de cada lavado

• Las condiciones de funcionamiento de la lavadora deben ser entre 0 y 40 °C. Si se utiliza a temperaturas inferiores a 0 °C, la válvula de entrada y el sistema de drenaje pueden dañarse. Si la máquina se coloca en unas condiciones iguales o inferiores a 0 °C, deberá trasladarse a una temperatura ambiente normal para garantizar que la manguera de suministro de agua y la manguera de drenaje no estén congeladas antes de su uso.
• Compruebe las etiquetas y la descripción sobre el uso del detergente antes del lavado. Use detergente no espumoso o menos espumoso adecuado para el lavado correcto a máquina.

Compruebe la etiqueta

Saque los objetos de los bolsillos

Anude las tiras largas, cremalleras o botones

Coloque las prendas pequeñas en una funda de almohada

Dé la vuelta a los tejidos propensos a tener bolas y de pelo largo

Separe las prendas según las diferentes texturas

¡Advertencia!

• Al lavar una sola prenda, la máquina podría desestabilizarse y generar una alarma por un gran desequilibrio. Por lo tanto, se sugiere añadir una o dos prendas más para lavarlas juntas, de modo que el centrifugado se pueda realizar sin problemas.
• No lave la ropa que esté en contacto con queroseno, gasolina, alcohol y otros materiales inflamables.

■ Dispensador de detergente

Saque el dispensador

① ¡Precaución!

• Solo es necesario añadir detergente en el «cajetín I» después de seleccionar el prelavado para las máquinas con esta función.

Programa	|	||		Programa	|	||
Express 15'		●	○	Ropa de bebé	○	●	○
Rapido 45'	○	●	○	Lana		●	○
20 °C		●	○	Delicado		●	○
Vaqueros	○	●	○	Mix	○	●	○
ECO 40-60		●	○	Sintético	○	●	○
Intensivo		●	○	Ropa de deporte	○	●	○
Aclarado y Centrifugado			○	Algodón	○	●	○
Solo centrífugado

- Medios obligatorios ○ Medios opcionales

4 Nota

• En cuanto al detergente o aditivo apelmazado o viscoso, antes de verterlo en el cajetín del detergente, se recomienda utilizar un poco de agua para que se diluya y así evitar que la entrada del cajetín del detergente se bloquee y se desborde mientras se llena de agua.
• Elija el tipo de detergente adecuado para las diferentes temperaturas de lavado, para obtener el mejor rendimiento de lavado con un menor consumo de agua y energía.

■ Panel de control

Nota

- El gráfico aparece solo como referencia. Como ejemplo, deberá observar el producto real.

1 On/Off

El producto está encendido/apagado.

3 Opción

Permite seleccionar una función adicional y se iluminará cuando se seleccione.

5 Display

2 Inicio/Pausa

Pulse el botón para iniciar o para pausar el ciclo de lavado.

4 Programas

Disponible según el tipo de ropa.

la pantalla muestra los ajustes, el tiempo restante estimado, las opciones y los mensajes de estado de su lavadora. La pantalla permanecerá encendida durante el ciclo

■ Opción

Diferido

Seleccionar un programa:

1. Configurar la función de Diferido
2. Presione el botón de Diferido para seleccionar el tiempo (el tiempo Diferido es 0-24H)
3. Presione 【Inicio/Pausa】 para comenzar la operación de Diferido.

On/Off

Seleccionar el programa

Configurar el tiempo

Inicio

Seleccionar un programa:

Presione el botón [Diferido] hasta que la pantalla es OH. Se debe presionar antes de empezar el programa. Si el programa ya empieza, deben presionar el botón [On / Off] para reempezar el programa.

! Precaución!

- Si hay alguna interrupción en el suministro de energía mientras la máquina está en funcionamiento, una memoria especial almacena el programa seleccionado y cuando se reinicia la energía, presione el botón [On / Off] el programa continuará.

Pre lavado

La función de prelavado puede obtener un lavado adicional antes del lavado principal.

Extra Aclarado

La ropa se someterá a un extra aclarado una vez que la seleccione.

■ Otras funciones

Mi Ciclo

Memorizar los programas de uso frecuente

Presione [ ♥ ] 3 seg. para memorizar el programa que esta operando.

El predeterminado es algodón.

Bloqueo infantil

Para evitar el mal funcionamiento por parte de los niños.

On/Off

Inicio / Pausa

Presione 3 seg. [Temp.] y [Centrifug.] hasta el pitido del timbre.

① Precaución!

• Presione dos botones 3 seg. para liberar la función.
• El "bloqueo para niños" bloqueará todos los botones excepto [On / Off].
• Corte la alimentación de electricidad, la protección del niño se liberará.
• El bloqueo para niños seguirá siendo efectivo cuando se reanude la energía en algunos modelos.

! Precaución!

- Cuando las luces de Centrifugado están apagadas significa que la velocidad de centrifugado es 0.

Temp.

Temp.

Presione el botón para regular la temperatura. (frío. 20 °C, 30°C, 40°C, 60°C, 90°C)

Silenciar el timbre

Temp.

On/Off

Inicio/Pausa

Presione el botón [Temp] por 3 seg. para silenciar el timbre.

Para activar la función de zumbador, presione el botón nuevamente durante 3 segundos, el ajuste se mantendrá hasta el próximo reinicio.

Precaución!

- Después de silenciar la función de zumbador, los sonidos ya no se activarán.

Programas

Los programas disponibles dependen del tipo de ropa.

Programas
Algodón	Tejidos rígidos, tejidos resistentes al calor de algodón o lino.
Rápido 45	Lavar rápidament las ropas que no son muy sucias
Sintéticos	Lavar artículos sintéticos, por ejemplo, camisas, abrigos, mezclas.Durante el lavado de los tejidos de punto, la cantidad de detergente debe reducirse debido a su estructura deshilachada y a la fácil formación de burbujas.
Ropa de bebé	lavar la ropa del bebé, puede hacer que la ropa del bebé sea más limpia y mejorar el rendimiento del enjuague para proteger la piel del bebé
Vaqueros	Especialmente para los vaqueros
Mix	Carga mixta compuesta por tejidos de algodón y sintéticos
20 °C	lavar ropa de colores brillantes, puede proteger mejor los colores
Ropa de deporte	lavar la ropa deportiva
Express 15'	Es adecuado para lavar rápidamente poca ropa y no muy sucia.
Delicado	Para tejidos delicados y lavables, p. ej., de seda, satén, fibras sintéticas o tejidos mixtos.
Lana	Para tejidos de lana o lana rica lavables a mano o a máquina. Programa de lavado especialmente suave para evitar que se encojan. Programa de pausas más prolongadas (los tejidos descansan en el líquido de lavado)
Solo centrifugado	Centrifugado extra con velocidad de centrifugado seleccionable.
Aclarado y centrifugado	Aclarado adicional con centrifugado.
ECO 40-60	Predeterminado 40 °C, no seleccionable, apto para lavar la ropa aproximadamente a 40 °C-60 °C.
Intensivo	Para aumentar los efectos del lavado, se aumenta el tiempo de lavado.

■ Tabla de programas de lavado

Modelo: ALF2118IT

Programa	Carga (kg)	Temp. (°C)	Tiempo predeterminado
	8.0	Predeterminado	8.0
			1400
Express 15'	2.0	Cold	0:15
Rápido 45'	2.0	40	0:45
20 °C	4.0	20	1:01
Vaqueros	8.0	60	1:45
ECO 40-60	8.0	-	3:35
Intensivo	8.0	40	3:48
Aclarado y centrifugado	8.0	-	0:20
Solo centrifugado	8.0	-	0:12
Ropa de bebé	8.0	60	1:43
Lana	2.0	40	1:07
Delicado	2.5	30	0:50
Mix	8.0	40	1:20
Sintético	4.0	40	3:18
Ropa de deporte	4.0	40	1:11
Algodón	8.0	40	3:49

- De acuerdo con EU 60456:2016 y (EU) No.1061/2010

La vieja clase de eficiencia energética de la UE es A+++

Programa de prueba de energía: Algodón intensivo 60 °C/40 °C. Velocidad: la velocidad más alta; la opción predeterminada es Otra. Media carga para máquina de 8,0 kg: 4,0 kg.

- De acuerdo con EN 60456:2016/prA2019 y (EU)2019/2014, (EU)2019/2023

La nueva clase de eficiencia energética de la UE es B

Programa de prueba de energía: ECO 40-60. Velocidad: la velocidad más alta; la opción predeterminada es Otra.

Media carga para máquina de 8,0 kg: 4,0 kg.

Un cuarto de carga para máquina de 8,0 kg: 2,0 kg.

Nota

- Los parámetros de esta tabla son se muestran como referencia para el usuario. Los parámetros reales pueden ser diferentes a los parámetros de la tabla anterior.

■ Limpieza y cuidados

¡Advertencia!

- Antes de empezar el mantenimiento, desenchufe la máquina y cierre el grifo.

Limpieza de la carcasa

Un mantenimiento adecuado de la lavadora puede prolongar su vida útil. La superficie se puede limpiar con detergentes neutros diluidos no abrasivos cuando sea necesario. Si se produce algún desbordamiento de agua, límpiela con paño inmediatamente. No se permite el uso de objetos punzantes.

- Está prohibido el uso de ácido fórmico y sus disolventes diluidos, o equivalentes como alcohol, disolventes o productos químicos, etc.

Limpieza del tambor

Si se produce óxido en el interior del tambor debido a artículos metálicos, se deberá eliminar inmediatamente con detergentes sin cloro. No utilice nunca lana de acero.

Nota

- No ponga ropa en la lavadora durante la limpieza del tambor.

Limpieza de la junta de la puerta y el cristal

Limpie el cristal y la junta después de cada lavado, para eliminar pelusas y manchas. Si se acumula la pelusa, se pueden producir fugas.

Quite las monedas, botones y otros objetos que pudiera haber en la junta después de cada lavado.

Limpieza del filtro de entrada

Nota

- El filtro de entrada debe limpiarse si entra menos agua.

Lavado del filtro en el grifo:

1. Cierre el grifo.
2. Retire del grifo la manguera de suministro de agua.
3. Limpie el filtro.
4. Vuelva a conectar la manguera de suministro de agua.

Lavado del filtro en la lavadora:

1. Desenrosque el tubo de entrada de la parte trasera de la máquina.
2. Utilice unos alicates de puntas largas para sacar el filtro y para volver a colocarlo después de lavarlo.
3. Utilice el cepillo para limpiar el filtro.
4. Vuelva a conectar el tubo de entrada.

• Si el cepillo no está limpio, puede extraer el filtro lavado por separado.
  • Vuelva a conectar y abra el grifo.

Limpieza del dispensador de detergente

1. Presione la flecha que se encuentra en la tapa del suavizante dentro del cajón dispensador.
2. Levante la pinza, saque la tapa del suavizante y lave todos los surcos con agua.
3. Vuelva a colocar la tapa del suavizante y empuje el cajón hasta su posición.

Saque el cajón del dispensador presionando en el punto A

Limpie el cajón del dispensador bajo el agua

Limpie dentro del hueco con un cepillo de dientes viejo

Introduzca el cajón dispensador

Nota

- No utilice alcohol, disolventes o productos químicos para limpiar la máquina.

Limpieza del filtro de la bomba de drenaje

¡Advertencia!

• ¡Tenga cuidado con el agua caliente!
- Deje que la solución de detergente se enfríe.
- Desenchufe la máquina para evitar una descarga eléctrica antes de lavar.
- El filtro de la bomba de drenaje puede filtrar los hilos y pequeñas materias extrañas del lavado.
- Limpie el filtro periódicamente para asegurar el funcionamiento normal de la lavadora.

Abra el filtro de servicio

Abra el filtro girándolo hacia la izquierda

Retire cualquier materia extraña

Cierre la tapa inferior

¡Precaución!

• Asegúrese de que la tapa de la válvula y la manguera de drenaje de emergencia se vuelvan a instalar correctamente. Las placas de la tapa deben insertarse alineadas con las placas del orificio; de lo contrario, puede filtrarse el agua.
• Algunas máquinas no tienen una manguera de drenaje de emergencia; en ese caso, gire la tapa inferior directamente para que el agua corra hacia el cuenco.
• Cuando el aparato está en uso y dependiendo del programa seleccionado, puede haber agua caliente en la bomba. No quite nunca la tapa de la bomba durante un ciclo de lavado; espere siempre hasta que el aparato haya terminado el ciclo y esté vacío. Cuando sustituya la cubierta, asegúrese de que esté bien apretada.

■ Resolución de problemas

El aparato no arranca o se detiene durante el funcionamiento.

En primer lugar, intente encontrar una solución al problema. Si no lo consigue, póngase en contacto con el centro de servicio.

Descripción	Motivo	Solución
La lavadora no arranca	La puerta no está bien cerrada	Reiníciela después de cerrar la puertaCompruebe si hay ropa atascada
La puerta no se abre	El diseño de protección de seguridad de la lavadora está activo	Desconecta la energía y reinicie el producto
Fuga de agua	La conexión entre el tubo de entrada o la manguera de salida no está apretada	Revise las tuberías de agua y sujételasLimpie la manguera de salida
Hay residuos de detergente en la caja	El detergente se humedece o se apelmaza	Limpie el cajetín de detergente
El indicador o la pantalla no se iluminan	Desconecte la placa de circuito impreso de alimentación o hay un problema de conexión en el haz de cables	Compruebe si está desconectada la energía o si el enchufe de alimentación está conectado correctamente
Ruido anormal		Compruebe si se ha retirado la fijación (los pernos)Compruebe que la unidad esté sobre un suelo sólido y nivelado
Descripción	Motivo	Solución
E30	La puerta no está bien cerrada	Reiníciela después de cerrar la puertaCompruebe si hay ropa atascada
E10	Hay un problema con la entrada de agua durante el lavado	Compruebe si la presión de agua es demasiado bajaEnderece la tubería de aguaCompruebe si el filtro de la válvula de entrada está bloqueado
E21	Tiempo excesivo de drenaje del agua	Compruebe si la manguera de drenaje está bloqueada
E12	Desbordamiento de agua	Reinicie la lavadora
EXX	Otros	Inténtelo de nuevo primero; si continúa habiendo problemas, llame al Servicio de asistencia

Nota

- Después de la comprobación, active el aparato. Si se vuelve a producir el problema, póngase en contacto con el Servicio de asistencia.

■ Especificaciones técnicas

Corriente máxima 10 A

Presión del agua estándar 0,05 Mpa\~1 MPa

Modelo	Capacidad de lavado	Dimensiones (ancho x fondo x alto mm)	Peso neto	Potencia nominal
ALF2118IT	8,0 kg	595 x 540 x 825	63 kg	1950 W

Nombre o marca comercial del proveedor:
Dirección del proveedor (b):
Modelo: ALF2118IT
Parámetros generales del producto:

Parámetro	Valor		Parámetro	Valor
Capacidad nominal (a) (kg)	8,0		Dimensiones en cm	Altura	83
				Anchura	60
				Profundidad	54
EEIw (a)	60,0		Clase de eficiencia energética (a)	B
Índice de eficiencia de lavado (a)	1,04		Eficacia del lavado (g/kg) (a)	5,0
Consumo de energía en kWh por ciclo, basado en el programa ECO 40-60. El consumo energético real dependerá de cómo se utilice el aparato.	0,545		Consumo de agua en litros por ciclo, basado en el programa ECO 40-60. El consumo real de agua dependerá de cómo se utilice el aparato y de la dureza del agua.	48
Temperatura máxima en el interior del tejido tratado (a) (°C)	Capacidad nominal	37	Contenido de humedad restante (a) (%)	Capacidad nominal	53
	Media	33		Media	53
	Un cuarto	23		Un cuarto	53
Velocidad de centrifugado (a) (rpm)	Capacidad nominal	1400	Clase de eficiencia de secado por centrifugado (a)	B
	Media	1400
	Un cuarto	1400
Duración del programa (a) (h:min)	Capacidad nominal	3:38	Tipo	Built-in
	Media	2:48
	Un cuarto	2:48
Ruido acústico aéreo emitido en la fase de centrifugado (a) (dB(A) re 1 pW)	76		Clase de ruido acústico aéreo emitido (a) (fase de centrifugado)	B
Modo apagado (W)	0,50		Modo de espera (W)	1,00
Inicio retardado (W) (si procede)	4,00		En espera en red (W) (si procede)	N/A

Duración mínima de la garantía ofrecida por el proveedor (b):

Este producto ha sido diseñado para liberar iones de plata durante el ciclo de lavado

NO

Información adicional:

Enlace al sitio web del proveedor, donde se encuentra la información del punto 9 del Anexo II del Reglamento de la Comisión (UE) 2019/2023 (1) (b):

(a) Para el programa ECO 40-60.

(b) Los cambios en estos elementos no se considerarán pertinentes a los efectos del apartado 4 del artículo 4 del Reglamento (UE) 2017/1369.

(c) Si la base de datos de productos genera automáticamente el contenido definitivo de esta celda, el proveedor no tendrá que introducir estos datos.

Nota

• Establecimiento de programas para la realización de pruebas de acuerdo con la norma EN60456 correspondiente.
• Cuando utilice los programas de prueba, lave la carga especificada empleando la velocidad máxima de centrifugado.
• Los parámetros reales dependerán de la forma en que se utilice el aparato y pueden ser diferentes a los parámetros indicados en la tabla anterior.

■ Instalación integrada

Apéndice

Tornillos auto

roscantes (ST4*12)

Tornillos auto

roscantes (M5*12)

Bisagras

Contra imán

Espaciador

Papel fijador de posición

Herramientas

Destornillador

Destornillador automático

Regla Pincel

Pasos de la instalación

La puerta se abre de izquierda a derecha

La puerta se abre de derecha a izquierda

Preparación y montaje de la puerta

Marcar la puerta

Papel fijador de posición en la puerta.

Instalación de las bisagras y el espaciador.

Instalación del contra imán.

Instalación de la puerta.

Advertencia

- Al instalar el electrodoméstico en los muebles de la cocina asegúrese, si es posible, que las mangueras se coloquen en cualquiera de los dos huecos en la parte posterior del electrodoméstico. Esto ayudará a evitar que las mangueras se doblen o se atasquen.

SAFETY INSTRUCTIONS

■ Safety Instructions .... 2

INSTALLATION

■ Product Description 9

■ Installation 10

OPERATION

■ Quick Start 13

■ Before Each Washing 15

■ Detergent Dispenser 16

■ Control Panel 18

■ Programmes....19

■ Option....23

MAINTENANCE
