PTL 1002 - Calentador de agua instantáneo y calentador de agua N'oveen - Manual de uso y guía de instrucciones gratis

Marca	N'oveen
Modelo	PTL 1002
Tipo de producto	Calentador de agua instantáneo (montado en grifo)
Voltaje	220-240 V / 50 Hz
Consumo de energía	3000-3600 W
Caudal	2-2.5 L/min
Presión de trabajo	0.04-0.6 MPa
Dimensiones del producto	14.5 x 14.5 x 26.5 cm
Dimensiones del paquete	21 x 29.5 x 12 cm
Peso neto	0.7 kg
Peso bruto	1.01 kg
Instalación	Montado en pared o de pie; debe montarse horizontalmente (paralelo a la encimera) para un funcionamiento adecuado.
Pantalla de temperatura	Pantalla digital que muestra la temperatura de calentamiento del agua y el estado de funcionamiento del calentador.
Control	Manija de palanca con rango de giro de 150° (60° caliente, 60° frío, 30° sin agua).
Características de seguridad	Requiere enchufe con conexión a tierra; no use cables de extensión; desconecte durante temperaturas bajo cero; temperatura del agua de salida por debajo de 60°C.
Limpieza	Desenrosque el aireador y enjuague con agua a alta presión; limpie el tubo de calentamiento con un cepillo de dientes después de quitar la tapa (desconecte la alimentación).
Accesorios incluidos	Boquilla, tuerca de conexión, tornillos, manguera flexible metálica (para modelo de pie).
Certificaciones	Solo para uso en interiores; adecuado para instalaciones eléctricas estándar.

Preguntas frecuentes - PTL 1002 N'oveen

¿Qué debo hacer si el agua no se calienta?

Verifique la fuente de alimentación y asegúrese de que la presión del agua sea al menos 0.04 MPa. Si la presión es demasiado baja, el calentador puede no activarse. También verifique que la perilla esté girada hacia la zona de agua caliente.

¿Por qué la temperatura del agua es demasiado baja?

La presión del agua puede ser demasiado alta o el voltaje demasiado bajo. Reduzca el flujo de agua ajustando la manija ligeramente hacia el área fría, o verifique el suministro de voltaje (debe ser 220-240 V).

¿Por qué la temperatura del agua es demasiado alta y la presión de salida baja?

Esto puede deberse a un filtro de entrada obstruido o baja presión de agua. Limpie el filtro de entrada y asegúrese de que la presión del agua esté entre 0.04 y 0.6 MPa. Si el problema persiste, la presión del agua puede ser demasiado baja.

¿Qué significa si la pantalla de temperatura no se enciende?

La presión del agua puede ser demasiado baja, puede haber una falla en el circuito o el grifo puede estar defectuoso. Verifique que la presión del agua sea adecuada, inspeccione el circuito y, si es necesario, comuníquese con un técnico de servicio calificado.

¿Cómo limpio el aireador y el tubo de calentamiento?

Para el aireador, desenrósquelo y enjuáguelo con agua a alta presión. Para el tubo de calentamiento, abra la tapa del extremo derecho, limpie suavemente el tubo con un cepillo de dientes y enjuague con agua. Desconecte siempre la alimentación antes de limpiar.

¿Puedo usar un cable de extensión para conectar el calentador?

No, no use cables de extensión. El calentador debe conectarse directamente a un enchufe con conexión a tierra con el voltaje correcto y la capacidad de circuito suficiente (sin otros dispositivos de alta potencia en el mismo circuito).

¿Cuál es la posición de instalación correcta para el calentador?

El dispositivo debe montarse horizontalmente (paralelo a la encimera) para garantizar que el elemento calefactor esté completamente sumergido en agua corriente. Tanto los modelos de pared como los de pie requieren esta orientación.

¿Cómo evito quemaduras al usar el calentador después de un período de inactividad?

Después de cada uso, coloque la perilla en el área de agua fría durante unos 5 segundos para enfriar el elemento calefactor. Esto evita que el agua caliente restante lo queme la próxima vez que lo encienda.

¿Qué debo hacer si el cable de alimentación está dañado?

No use el dispositivo. Reemplace el cable dañado solo por personal calificado o un centro de servicio autorizado para evitar riesgos eléctricos.

¿Es seguro usar el calentador en temperaturas bajo cero?

No. En condiciones de congelación, el agua dentro del dispositivo puede congelarse y causar daños o riesgo de incendio. Desconecte el calentador de la fuente de alimentación y drene el agua si la temperatura ambiente baja del punto de congelación.

MANUAL DE USUARIO PTL 1002 N'oveen

CALENTADOR DE AGUA ELÉCTRICO INSTANTÁNEO - MANUAL DE USUARIO

AQUECEDOR DE ÁGUA INSTANTÂNEO ELÉTRICO - MANUAL DO USUÁRIO

ELEKTRICKÝ PRIETOKOVÝ OHRIEVAČ VODY - POUŽÍVATELŠKÁ PRÍRUČKA

ELEKTRICKÝ PRŮTOKOVÝ OHŘÍVAČ VODY - UŽIVATELSKÝ MANUÁL

Gracias por adquirir el calentador de agua instantáneo N'OVEEN.

Antes del uso es necesario leer atentamente el manual de instrucciones y conservarlo para futuras referencias.

MEDIDAS DE SEGURIDAD

PRECAUCIÓN!!!

Uso en temperaturas negativas * e instalación incorrecta ¡¡¡RIESGO DE INCENDIO !!!

¡¡¡Recordar!!! El dispositivo debe montarse vertical y horizontalmente ** (según el modelo)

* Durante las temperaturas bajo cero en la habitación, especialmente en lugares estacionales como casas de verano, parcelas, desconecte el dispositivo de la fuente de alimentación. El dispositivo no puede funcionar en temperaturas bajo cero.

** Debido al rápido calentamiento del calentador a una temperatura superior a 500 °C, es muy importante instalar el dispositivo de acuerdo con las instrucciones (vertical y horizontalmente, según el modelo) que el calentador esté completamente sumergido en agua corriente.

• El producto solo puede ser utilizado en interiores.
• Durante el primer uso se debe dejar pasar en primer lugar el agua y a continuación conectar la alimentación eléctrica.
• La temperatura del agua de salida deberá ser inferior a los 60 grados Celsius.
• ¡La salida de agua del caño no puede estar conectada a ninguna boquilla adicional, otro grifo o estrangulador!
• El aireador deberá ser limpiado regularmente. La alimentación eléctrica debe ser desconectada durante la limpieza, proceder con especial precaución.
• Para evitar peligros no es posible lavar el grifo eléctrico bajo el agua corriente, debe utilizarse únicamente un paño ligeramente humedecido.
• El aparato debe desconectarse de la red eléctrica cada vez que se encuentre en habitaciones en las que exista riesgo de congelación del agua en la instalación.
• Comprueba que el calentador está conectado a un enchufe con puesta a tierra, en caso contrario no utilices este dispositivo. No utilices un alargador para conectar el grifo.
• El calentador necesita una presión de agua 0,04MPa-0,6MPa.
• Coloca el mando giratorio en la zona de agua fría 5 segundos tras cada uso para evitar una quemadura de las manos en el siguiente uso. Esto también puede influir

eficazmente en una prolongación de la vida del elemento calentador.

- Si el cable de alimentación está dañado es necesario que una persona cualificada o un servicio técnico especializado sustituya el conductor dañado.

- Durante el uso del calentador eléctrico no se deben utilizar otros dispositivos eléctricos de gran potencia conectados en el mismo circuito eléctrico (por ejemplo, aire acondicionado, cocina de inducción, hervidor de agua eléctrico, etc.). La toma de corriente no puede estar conectada a ningún otro conector con una carga elevada.

- Este dispositivo no está destinado para ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, a no ser que estén supervisados o hayan sido instruidos sobre el uso del dispositivo por una persona responsable de su seguridad.

- Los niños deberán estar controlados para asegurarse de que no juegan con el dispositivo.

Preparación para el montaje

Dado que la potencia del grifo es elevada se debe comprobar el fusible. La carga máxima del fusible debería satisfacer la necesidad de corriente nominal del grifo.

Comprueba que en la toma eléctrica se encuentra un cable de puesta a tierra.

Antes del uso se debe comprobar que la tensión real se corresponde con la tensión indicada en el grifo. Si no estás seguro de estos parámetros, contacta con un electricista autorizado para verificar la instalación eléctrica.

Métodos de instalación

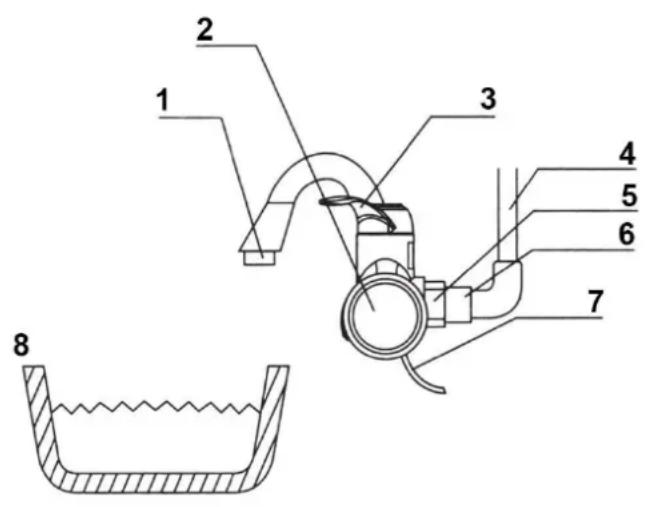

1. La forma de montaje en la pared se ha indicado en la figura 1:

Fig. 1

3 Mando de regulación del agua

4 Alimentación de agua

5 Tuerca de unión

6 Tornillos de unión

7 Cable de alimentación

8 Lavabo

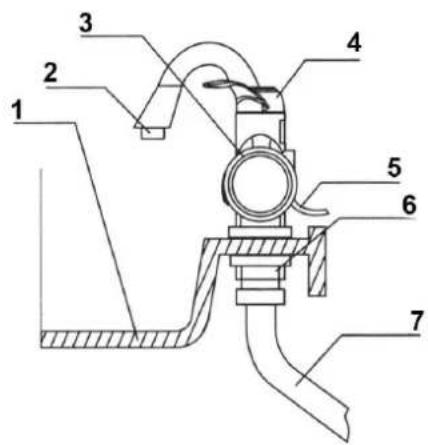

1. La forma de montaje de pie se ha indicado en la figura 2:

Fig. 2

4 Mando de regulación del agua

5 Cable de alimentación

6 Tuerca de unión

7 Tubo metálico elástico

Montaje del grifo paso a paso:

1. Comprueba si tienes una válvula de seguridad en la instalación hidráulica, que debería encontrarse antes del grifo. Si no estás seguro, contacta con el servicio técnico o con una persona con las cualificaciones oportunas.
2. Si el grifo requiere fijación (fig. 2 y 3) móntalo según la figura. Asegúrate de que está fijado de manera que no se mueva.
3. Comprueba que todas las uniones están bien apretadas.
4. Gira el mando de regulación y deja salir el agua, comprueba los elementos en busca de fugas. Si no existen fugas, pasa al siguiente paso, la instalación del circuito.
5. Conecta el calentador a la alimentación, fija el cable a la pared mediante una brida para cables (sin dañar la línea de alimentación).
6. Gira el mando de regulación a la zona de agua caliente, la pantalla digital mostrará la temperatura. Comienza el calentamiento del agua. Gira el mando de regulación a la zona de agua fría, la pantalla se apaga. El agua no es calentada.
7. Si tienes cualquier duda, contacta con el servicio técnico.

¡ATENCIÓN!

Para garantizar el nivel de agua correcto en la cámara con el calentador, el aparato debe instalarse en posición horizontal.

DATOS TÉCNICOS

MODEL	PTL 1001	PTL1002
TENSIÓN	220 – 240 V /50 Hz	220 – 240 V /50 Hz
CONSUMO DE POTENCIA	3000 – 3600 W	3000 – 3600 W
CAUDAL	2 – 2,5 l / min	2 – 2,5 l / min
PRESIÓN DE TRABAJO	0,04 – 0,6 MPa	0,04 – 0,6 MPa
DIMENSIONES DEL PRODUCTO	25 x 14,5 x 6 cm	14,5 x 14,5 x 26,5 cm
DIMENSIONES DEL EMBALAJE	26 x 31,5 x 12 cm	21 x 29,5 x 12 cm
PESO DEL PRODUCTO	0,75 / 1,15 kgN.W/G.W	0.7 / 1.01 kgN.W/G.W

Forma de utilización

1. Mando de regulación de la temperatura del agua

Como se ha mostrado en la figura, la palanca tiene un rango de giro de 150°. La zona de agua caliente son 60°, la zona de agua fría son 60° y la zona central de 30° se corresponde con la ausencia de agua.

El grifo funciona según el principio de calentamiento del agua que fluye, cuando mayor sea el flujo de agua, menor es su temperatura. Basta con desplazar delicadamente la palanca a la zona de agua caliente y el grifo se activa. El agua que fluye es calentada.

2. Pantalla de temperatura

La pantalla muestra la temperatura de calentamiento del agua y el estado de funcionamiento del grifo: calentamiento/sin calentamiento. La temperatura de la propia agua puede ser diferente de la mostrada en la pantalla. El desplazamiento de la palanca a la zona de agua fría apaga la pantalla.

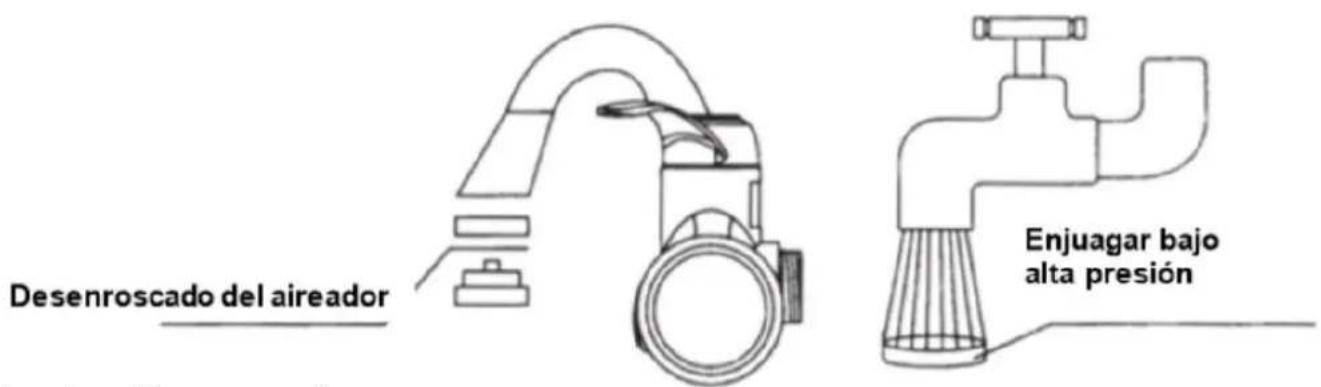

3. Limpieza del aireador

Desenrosca el aireador, enjuágalo con agua a alta presión. Si no se puede limpiar el interior del

aireador, utiliza una aguja.

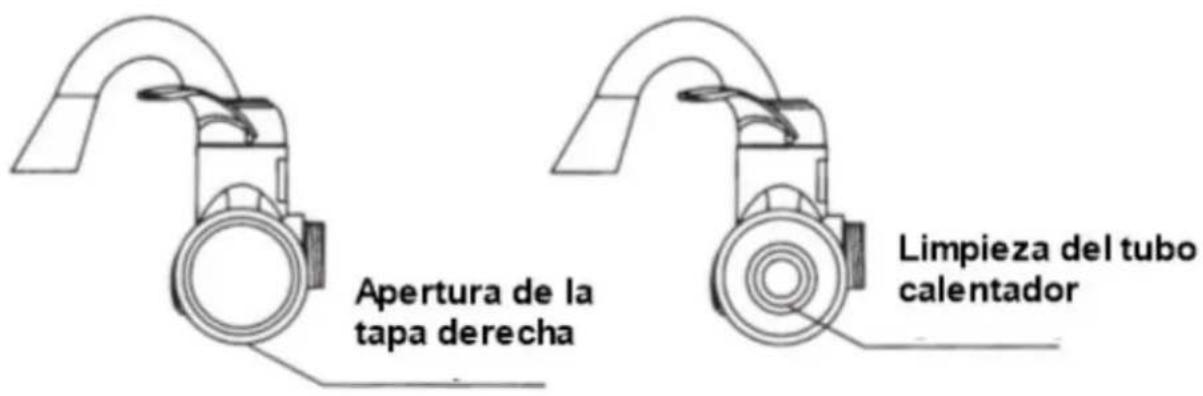

4. Limpieza del tubo calentador

Abre la tapa, limpia don delicadeza el tubo mediante un cepillo de dientes, por ejemplo, y a continuación enjuágalo con agua como se ha mostrado en la figura anterior. ¡Recuerda desconectar la alimentación antes de la limpieza!

1. Presta atención a la correcta posición horizontal del calentador eléctrico.

El grifo debe estar montado paralelamente a la encimera. Esto hace tanto referencia tanto al modelo para encimera como el de pared.

RESOLUCIÓN DE PROBLEMAS

Problema	Causa	Solución
El agua no se calienta.	Ausencia de alimentación o la presión de agua es demasiado baja.	Comprobar la alimentación, la presión mínima de agua no puede ser inferior a 0,04MPa.
La temperatura del agua es demasiado baja.	La presión del agua es demasiado alta o la tensión demasiado baja.	Reducir el flujo de agua, comprobar la tensión.
Alta temperatura del agua, poca presión de agua en la salida.	Bloqueo de la salida o baja presión de agua.	Comprobar y retirar la suciedad del filtro de salida, si el problema continúa, esto indica una presión de agua demasiado baja.
La pantalla de temperatura no se enciende.	Presión de agua demasiado baja, avería del circuito o avería del grifo.	Regular una presión de agua correcta, comprobar el circuito, contactar con el servicio técnico.
Durante el calentamiento el fusible de corriente salta.	Circuito eléctrico al que está conectado el calentador sobrecargado.	Contactar con un electricista.
