Tipo de Producto	Calefactor de Cortina de Aire
Modelo	HC1500
Marca	N'oveen
Alimentación Eléctrica	220-240 V ~ 50 Hz
Consumo de Energía	2000 W
Dimensiones (Ancho)	385 mm
Altura de Instalación	Mín. 2 m sobre el suelo
Niveles de Calefacción	3 modos: Aire Frío, Aire Cálido (1000W), Aire Caliente (2000W)
Temporizador	Temporizador de 24 horas, temporizador semanal programable
Termostato	Ajustable 10°C - 49°C
Función de Ventana Abierta	Modo de ahorro de energía que detecta la caída de temperatura
Bloqueo Infantil	Sí, mediante control remoto
Protección contra Sobrecalentamiento	Apagado automático en caso de sobrecalentamiento
Control Remoto	Batería de litio CR2025 3V
Retardo del Ventilador	Enfriamiento de 30 segundos después de apagar
Limpieza	Limpiar con un paño húmedo; no usar agua ni disolventes directamente
Disponibilidad de Piezas de Repuesto	Lista de piezas proporcionada: cubierta, pantalla, panel, motor, elemento PTC, etc.
Cumplimiento de Seguridad	Diseñado para montaje en pared; mantener alejado de materiales combustibles

Preguntas frecuentes - HC1500 N'oveen

¿Cómo configuro el reloj en tiempo real en el HC1500?

Presione el botón 'Set' en el control remoto. La luz 'I/W' se encenderá. Use los botones '+' y '-' para configurar la semana (1-7). Presione 'Set' nuevamente, luego configure las horas (01-00) cuando se encienda 'II/H'. Presione 'Set' nuevamente, luego configure los minutos (00-59) cuando se encienda 'Fan/M'. La pantalla parpadeará durante 5 segundos en cada paso.

¿Cómo uso el temporizador de 24 horas?

Encienda el aparato en modo ventilador, cálido o caliente. Presione el botón 'TIMER' en el panel de control o control remoto. Cada presión aumenta el temporizador en 1 hora, desde 00 (apagado) hasta 24 horas. La luz 'TIMER' permanecerá encendida mientras un temporizador esté configurado.

¿Cómo cambio entre aire frío, cálido y caliente?

Presione el botón 'MODE' repetidamente. La primera presión da aire frío (solo ventilador). La segunda presión da aire cálido (1000W), indicado por las luces 'I/W' y 'Fan/M'. La tercera presión da aire caliente (2000W), indicado por las luces 'II/H' y 'Fan/M'. La cuarta presión vuelve al aire frío.

¿Cómo limpio y mantengo el aparato?

Siempre desconecte la unidad y déjela enfriar. Limpie el exterior con un paño húmedo y un limpiador suave. Nunca sumerja en agua ni use productos químicos agresivos como gasolina o benceno. Asegúrese de que la salida de aire esté libre de obstrucciones antes del próximo uso.

¿Qué debo hacer si el aparato se sobrecalienta?

La unidad tiene un protector contra sobrecalentamiento que la apaga automáticamente. Desconecte el aparato, espere unos 30 minutos para que se enfríe y retire cualquier obstrucción de las rejillas. Luego vuelva a enchufarlo y reinícielo. El ventilador funcionará durante 30 segundos después del apagado para enfriar.

¿Cómo activo el bloqueo infantil?

Presione el botón 'LOCK' en el control remoto. Todas las luces LED se apagarán excepto la luz 'Power'. El panel de control y el control remoto se desactivarán. Presione 'LOCK' nuevamente para desbloquear.

¿Cómo configuro el temporizador semanal?

Encienda el aparato, luego presione el botón 'W-Timer' en el control remoto. Siga las instrucciones para configurar las horas de encendido y apagado para cada día (lunes a domingo). También puede configurar diferentes temperaturas para cada día. Hay hasta 6 modelos preestablecidos (P1-P6) disponibles, o puede programar manualmente P6.

¿Cómo uso la función de termostato?

Mientras el aparato esté funcionando en cualquier modo, presione los botones '+' o '-' en el control remoto para configurar la temperatura deseada (10-49°C). El calefactor mantendrá automáticamente la temperatura: comenzará a calentar a 1000W cuando la habitación baje 2°C por debajo de la temperatura configurada, y a 2000W cuando baje 4°C por debajo. Dejará de calentar cuando la habitación esté 1°C por encima de la temperatura configurada.

¿Por qué el ventilador sigue funcionando después de apagar el calefactor?

Esto es normal. El ventilador funciona durante unos 30 segundos para enfriar los componentes internos antes de apagarse por completo. No desconecte la unidad durante este ciclo de enfriamiento a menos que sea necesario.

¿Qué tipo de batería usa el control remoto?

El control remoto usa una batería de litio CR2025 3V. Reemplace la batería cuando el control remoto deje de responder.

MANUAL DE USUARIO HC1500 N'oveen

CORTINA DE AIRE - MANUAL DE INSTRUCCIONES

CORTINA DE AR - MANUAL DE INSTRUÇÕES

IMPORTANTES SALVAGUARDIAS

1. Gracias por comprar nuestro producto. Por favor, lea atentamente estas instrucciones antes de utilizar la estufa. Conserve estas instrucciones de uso para futuras consultas.
2. El calentador debe colgarse en la pared y bajar la salida del viento. No debe colocarlo de forma precipitada o negligente.
3. No utilice la estufa en un lugar con gas combustible o explosivo. No cubra la salida del viento.
4. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o su servicio técnico o por una persona igualmente cualificada para evitar peligros.
5. El calentador no debe colocarse inmediatamente debajo de una toma de corriente. La toma de corriente debe estar equipada con cable de tierra, su capacidad debe ser de 220-240 V \~ 10A. La toma de corriente y el enchufe deben estar en buenas condiciones de conexión.
6. Si no hay nadie que utilice o repare el calentador, retire la toma de corriente.
7. No toque el calentador con las manos mojadas o con otro tipo de conductor.
8. Si el motor no funciona correctamente, deténgalo inmediatamente.
9. Durante el uso de la estufa, no abra la puerta o la ventana continuamente, ya que de lo contrario influirá en el efecto de calentamiento.
10. Si quieres apagar el calefactor, pulsa el botón de encendido/apagado para apagarlo, entonces el calefactor mantendrá el ventilador en funcionamiento durante 30 segundos hasta que sople un viento frío, entonces el calefactor dejará de funcionar y podrás desenchufarlo.
11. No utilice este calefactor en el baño.
12. El temporizador establece el tiempo de funcionamiento del calentador.
13. Mando a distancia, utiliza 1 pila.
14. El calefactor debe instalarse a una altura mínima de 2 m sobre el suelo.
15. Si el calentador necesita ser reparado, consulte a una persona especializada o al servicio técnico autorizado de nuestra empresa.
16. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y

conocimientos, si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.

1. Los niños menores de 3 años se mantendrán alejados a menos que estén continuamente supervisados.
2. Los niños de entre 3 y menos de 8 años de edad no podrán encender o apagar el aparato a menos que éste se haya colocado o instalado en la posición normal de funcionamiento prevista y se les haya supervisado o instruido sobre el uso del aparato de forma que puedan comprender los peligros que conlleva. Los niños con edades comprendidas entre los 3 y los 8 años no deben conectar, ajustar y limpiar el aparato ni realizar el mantenimiento del usuario.

PRECAUCIÓN -Algunas partes de este producto pueden calentarse mucho y causar quemaduras. Debe prestarse especial atención a la presencia de niños y personas vulnerables.

DESCRIPCIÓN DE LAS PIEZAS HC1500/HC2000

No Nombre No Nombre
1 Cobertura 12 Anillo
2 Visor 13 Barra antivuelco
3 Panel 14 Rueda
4 Panel de control 15 Anillo de localización
5 Ventana de recepción 16 Compensación del motor
6 Pulsador 17 Motor de polos sombreados
7 Elemento calefactor PTC 18 Bobina de protección
8 Solapa PTC 19 Placa
9 Salida del viento	20 Bobina de protección
10	Escudo térmico de cerámica	21 Bobina de protección
11	Termostato	22	Base
No	Nombre No Nombre
1	Portada 12 Anillo
2	Visor 13 Barra antivuelco
3	Panel 14 Rueda
4	Panel de control 15 Anillo de localización
5	Ventana de recepción 16 Compensación del motor
6	Botón 17 Motor de polos sombreados
7	Elemento calefactor PTC 18 Bobina de protección
8	Solapa PTC 19 Placa
9	Salida del viento 20 Cable de alimentación
10	Escudo térmico de cerámica	21 Cuadro de mandos
11	Termostato	22 Base

DESCRIPCIÓN DE LA PIEZA HC2100

No	Nombre No Nombre
1	Portada 13 Panel de control
2	Placa del motor	14	Placa de circuito impreso
3	Motor 15 Manguito del motor paso a paso
4	Manguito rodante	16	Motor paso a paso
5	Rueda	17	Persiana
6	Placa de soporte	18	Capacitancia
7	Placa PTC	19	Bobina de protección
8	Elemento calefactor PTC 20 Placa
9	Termostato	21	Terminales
10	Protección térmica cerámica		22 Bobina de protección
11	Salida del viento		23 Base
12	Adhesivo de PVC

DESCRIPCIÓN DE LA PIEZA HC2200

Nr	Nombre Nr Nombre
1	Botón 15 Marco fijo PTC
2	Panel de control 16 Enlace
3	Placa de circuito impreso 17 Motor de paso
4	Placas decorativas 18 Deflector de motor paso a paso
5	Cubierta superior 19 Eje guía de la hoja giratoria
6	Talón de rodamiento 20 Péndulo
7	Talón del motor 21 Capacitancia
8	Motor del ventilador 22 Cuadro de mandos
9	Base de apoyo 23 Bobina de protección
10	Rueda	24 Placa de friso
11	Elemento calefactor PTC	25 Terminal
12	Malla	26 Cable de alimentación
13	Protección térmica cerámica	27 Cubierta inferior
14	Termostato térmico

DESCRIPCIÓN DE LA PIEZA HC2500

Nr	Nombre Nr Nombre
1	Cubierta ligera	14	Pegatina
2	Visor	15	Péndulo
3	Lona decorativa	16	Cubierta de la rueda de viento
4	Pegatina	17	Soporte de motor
5	Tablero de control de potencia	18	Motor
6	Panel de control 19 Rueda de viento
7	Panel	20	Placa de ajuste
8	Térmico reajustable	21	Tapa inferior
9	Protección térmica	22	Tapa inferior
10	Deflector PRC		23 Base
11	Elemento calefactor PTC		24 Interruptor de encendido
12	Salida de aire		25 Botón ON/OFF
13	Casquillo del motor paso a paso
1	Panel 14 Cubierta de rueda de viento
2	Portada 15 Apoyo al motor
3	Adhesivo de PVC 16 Motor del ventilador
4	Pantalla interna 17 Rueda de viento
5	PCB (panel de control) 18 Placa fija para el cable de alimentación
6	Termostato 19 Toma de corriente
7	Fusible térmico 20 PCB (alimentación principal)
8	Fijador PTC 21 Base
9	Elemento calefactor PTC 22 Interruptor de encendido
10	Salida de aire 23 Botón de un solo toque
11	Anillo de localización para el motor de corriente continua
12	Motor DC
13	Persiana

INSTALACIÓN DEL DISPOSITIVO

El calentador debe instalarse y utilizarse de acuerdo con la norma de seguridad.

• Para evitar todos los peligros, siga las instrucciones de seguridad.
• La instalación debe ser llevada a cabo por el técnico o por personas con una cualificación similar para evitar el peligro.
• Importante! Asegúrese de que no hay cables eléctricos ni otras instalaciones (por ejemplo, tuberías de agua) cerca de los orificios de perforación. Asegúrese de que el aparato esté empotrado firme y verticalmente en la pared.
• Haga dos agujeros en la pared a 2 m del suelo y cerca de la esquina más 0,25 m, asegúrese de que el diámetro sea igual al del tubo de expansión. Fije dos tornillos en el tubo de expansión, mantenga los extremos de los tornillos fuera de 10 mm y cuelgue la máquina después de que los tornillos estén suficientemente fijados.

HC1500/HC2000/HC2050: 385 mm

HC2100: 535 mm

HC2200: 545 mm

HC2500: 330 mm

HC3100/3200: 330 mm

→Ver Figura 1

1. Antes de insertar el enchufe en una toma de corriente, asegúrese de que el suministro eléctrico de su zona coincide con la etiqueta de clasificación del aparato.

2. Saque con cuidado el calentador de la bolsa de plástico y de la caja.

3. Coloque la estufa en la pared, colocando el mando principal en la posición "-". Enchufe el juego de cables en una toma de corriente AC220-240V \~, con sonidos "BEE", la luz "Power" se encenderá y el calentador mostrará la temperatura estándar, parpadeando durante 3 segundos.

1) DEFINIR HORA HC1500/HC2000 / HC2050 / HC2200

Antes de encender la estufa, ajuste la hora correcta. Pulse el botón del mando a distancia “Lock”, El panel de control muestra la temperatura ambiente actual.

SEMANA Pulse el botón "Set" una vez, "I/W" (HC1500/HC2000/HC2050) o "W-Timer/W" (HC2200)

luces encendidas, pulsar botones “” para fijar la semana del 1 al 7 (1=lunes, 2=martes...7=domingo)

HORA Vuelva a pulsar el botón "Set", se ilumina "II/H" (HC1500/HC2000/HC2050) o "24h/H" (HC2200), pulse los botones "para ajustar las horas de 01--00 (01=1 hora, 02=2 horas...00=24 horas)

MINUTOS Vuelva a pulsar el botón "Set", se ilumina "Fan/M" (HC1500/HC2000/HC2050) o "Auto/M" (HC2200), pulse los botones "para ajustar los minutos de 00--59 (01=1 Minuto, 02=2 Minutos etc.)

PS: Pulse el botón "Set", la pantalla muestra el número parpadeará durante 5 segundos, debe operar en el tiempo, de lo contrario la unidad volverá al modo de espera. (La unidad mantendrá la hora correcta hasta que se apague)

DEFINIR HORA HC2100/HC2500/HC3100/3200

Antes de encender la estufa, ajuste la hora correcta. Pulse el botón "en el mando a distancia, la pantalla LED muestra 00:00 y las luces "Mo" se encienden.

HORA Pulse el botón "Set" una vez, la pantalla LED parpadea "00:00", pulse los botones

“para ajustar los tiempos de 01-00 (01=1 hora, 02=2 horas...00=24 horas)

MINUTOS Pulse de nuevo el botón "Set", la pantalla LED parpadea "00:00", pulse los botones "para ajustar los minutos de 00 a 59 (01=1 Minuto, 02=2 Minutos, etc.)

SEMANA Pulse de nuevo el botón "Set", la luz "Mo" parpadea, pulse los botones " - + para definir la semana de Mo--Su (Mo=lunes...Su=domingos etc.)

PS (HC1500/HC2000/HC2050/HC2100/HC2200/HC2500/HC3100/3200): Pulse el botón "Set", la pantalla muestra el número parpadeará durante 5 segundos, debe operar en el tiempo, de lo contrario la unidad volverá al modo de espera. (La unidad mantendrá la hora correcta hasta que se apague)

Encienda el calentador pulsando el botón principal de ON/OFF, la unidad soplará aire frío y "Fan/M" (HC1500/HC2000/HC2050) “(HC2100/HC2500) o la luz roja de "Power/Fan" (HC2200) está encendida.

1. Pulse el botón "MODE", la unidad soplará aire caliente y tanto "I/W" como "Fan/M" (HC1500/HC2000/HC2050) "y" (HC2100/HC2500) o "I/II" la luz verde (HC2200) o (HC3100/3200) se enciende.

Pulse el botón "MODE" por segunda vez, la unidad soplará el aire caliente y ambos "Fan/M" (HC1500/HC2000/HC2050) " ” (HC2100/HC2500) o 'I/II' la luz en rojo (HC2200), o (HC3100/3200) se enciende.

1. Pulse el botón "MODE" por tercera vez, la unidad soplará aire frío y la luz "Fan / M" se encenderá. PS: El panel de control y el mando a distancia se manejan de la misma manera.

PS (HC2100): En el panel de control, pulse por primera vez el botón “ ⏻”: Aire frío; 2ª vez: aire caliente; 3ª vez: aire caliente; 4ª vez: FUNCIÓN DE GIRO; 5ª vez: OFF.

3) FUNCIÓN DE TEMPORIZADOR DE 24 HORAS

1. Encienda la unidad en modo ventilador, templado, caliente. Botón "TIMER" en el panel de control (HC1500/HC2000/HC2050/HC2200) o “”(HC2100) y el mando a distancia “ ” funciona de la misma manera.

2. Pulse el botón "TIMER" (HC1500/HC2000/HC2050/HC2200) o " (HC2100) o

(24H) (HC2500/HC3100/3200), ajustar el cronómetro a 24 horas, mantenga pulsado el botón "TIMER" para aumentar las horas de 00--24 (00 = apagado, 01 = 1 hora, 02 = 2

horas ... 24 = 24 horas) y el botón "TIMER" (HC1500/HC2000/HC2050) o "D

(HC2100/HC2500/HC3100/3200) o la luz "24h/H" (HC2200) está encendida.

PS: "00" significa que no se ha ajustado ningún temporizador, el "TIMER"

(HC1500/HC2000/HC2050) o u “D”(HC2100/HC2500/HC3100/3200) o “24h/H” (HC2200) luz está apagada.

4) INSTRUCCIONES DEL TERMOSTATO

1. Encienda el aparato en modo ventilador, templado, caliente. Esta función sólo funciona con el mando a distancia.
2. Para ajustar la temperatura, pulse “ ” para ajustar la temperatura deseada entre 10-49 .°C
3. Cuando la temperatura del aire desciende 2 grados por debajo de la temperatura ajustada, el calentador comenzará a calentar con "I/W" (1000W).
4. Cuando la temperatura del aire desciende 4 grados por debajo de la temperatura ajustada, el calentador comenzará a calentar con "II/H" (2000W).

5. Cuando la temperatura del aire es 1 grado más alta que la temperatura ajustada, el calentador soplará aire frío.
   4) FUNCIÓN DE TEMPORIZADOR SEMANAL (HC1500/HC2000/HC2050/HC2200)

6. 1. Encienda el aparato en modo ventilador, templado, caliente. Esta función sólo funciona con el mando a distancia.

7. SEMANA Pulse el botón "W-Timer", Las luces "I/W" y "W-Timer" están encendidas, "1" significa "Segundo".

HORA Pulse el botón "W-Timer" segunda vez, se encienden las luces "II/H"

(HC1500/HC2000/HC2050) o "24h/H" (HC2200), pulse para definir as horas de 01--00 (01=1 hora, 02=2 horas...00=24 horas) MINUTOS Pulse el botón "tercera vez, se encienden las luces "Fan/M" (HC1500/HC2000/HC2050) o "Auto/M" (HC2200), pulse "☐☐" para ajustar los minutos de 00--59 (01=1 Minuto, 02=2 Minutos etc.)

Esta es la hora de apertura

HORA Pulse el botón “W-Timer” cuarta vez, las luces "II/H" (HC1500/HC2000/HC2050) o "24h/H" (HC2200) están encendidas, pulse “-” para ajustar las horas de 01--00 (01=1 hora, 02=2 horas...00=24 horas) MINUTOS Pulse el botón “W-Timer” Cuando la quinta vez, las luces "Fan/M" (HC1500/HC2000/HC2050) o "Auto/M" (HC2200) se encienden, pulse “-” para ajustar los minutos de 00--59 (01=1 Minuto, 02=2 Minutos etc.)

Los ajustes anteriores están finalizados para el temporizador del lunes.

1. Pulse el botón " ” de nuevo, las luces "I/W" (HC1500/HC2000/HC2050) o "W-
   Timer/W" (HC2200) están encendidas, "2" significa "martes". Tenga en cuenta que el ajuste de la hora de apertura HORA / MINUTO y de la hora de cierre HORA / MINUTO es el mismo que el del lunes.

2. Cuando los ajustes de 1 a 7 (1=lunes, 2=martes...7=domingos) estén todos
   configurados, pulse la tecla en el mando a distancia 7 veces para ajustar la temperatura de lunes a domingo y pulse “ ” para seleccionar la temperatura que necesita, el rango de temperatura es de 10 a 49.°C °C

3. P.D.: En la función de temporizador de la semana, cuando se fija la temperatura de hoy, la función de termostato se pone en marcha y funciona de la misma manera que en 4) INSTRUCCIONES DEL TERMOSTATO.

Puede establecer diferentes horarios de apertura, cierre y temperatura a lo largo de la semana.

FUNCIÓN DE TEMPORIZADOR SEMANAL (HC2100/HC2500/HC3100/3200)

1. Encienda el aparato en modo ventilador, templado, caliente. Esta función sólo funciona con el mando a distancia.

2. Primero pulse el botón “III-Timer”, a continuación, pulse los botones “-+” para seleccionar el modelo que desea. Esta función tiene 6 modelos, P1-P5 es el modelo inteligente en el que el dispositivo tiene su propia programación, consulte los detalles a continuación:

Sem.Modelo	Lu	Ma	Mi	Ju	Vi	Sa	Do
P1	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00
P2	18:00-07:00	18:00-07:00	18:00-07:00	18:00-07:00	18:00-07:00	18:00-07:00	18:00-07:00
P3	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	DESL	DESL
P4	18:00-07:00	18:00-07:00	18:00-07:00	18:00-07:00	18:00-07:00	DESL	DESL
P5	DESL	DESL	DESL	DESL	DESL	00:00-24:00	00:00-24:00

1. P6 es definida por el usuario, pulse los botones “-+” para seleccionar el modelo P6:

SEMANA Pulse el botón "W-Timer" primera vez, "Mo" luces encendidas, Mo significa "Segundo".

MINUTOS Pulse el botón "Set" por tercera vez, el LED muestra "00":00" intermitente, pulse los botones "para ajustar los minutos de 00 a 59 (01=1

Minuto, 02=2 Minutos, etc.)

Con la luz "©N" encendido, significa tiempo abierto.

HOUR Pulse el botón "Set" por cuarta vez, el LED muestra "00:00" intermitente, pulse los botones "para ajustar los tiempos de 01-00 (01=1 hora, 02=2 horas...00=24 horas)

MINUTE Pulse el botón "Set" por quinta vez, el LED muestra "00:00" parpadeando, pulse los botones "para ajustar los minutos de 00 a 59 (01=1 Minuto, 02=2 Minutos, etc.) Con la luz "acesa, significa tempo de fecho.

Los ajustes anteriores están finalizados para el temporizador del lunes.

1. 1. Pulse el botón “ “ otra vez, ” “ luz encendida, Tu significa "martes". Tenga en cuenta que las operaciones con hora de apertura HORA / MINUTOS y hora de cierre HORA / MINUTOS son las mismas que el lunes.
2. 1. Cuando los temporizadores de lunes a domingo estén ajustados, pulse la tecla “ ” del mando a distancia 7 veces para ajustar la temperatura de lunes a domingo y pulse el botón “ ” para seleccionar la temperatura que necesita, el rango de temperatura es de 10 a 49 .°C°C

PS: En la función de temporizador de la semana, cuando usted fije la temperatura de hoy, la función de termostato se iniciará con las mismas reglas que 4) INSTRUCCIONES DEL TERMOSTATO.

Puede establecer diferentes horarios de apertura/cierre y temperatura a lo largo de la semana.

5)6) FUNCIÓN DE APERTURA DE VENTANAS

1. Encienda el aparato en modo ventilador, templado, caliente. Esta función sólo funciona con el mando a distancia.

2. Pulse el botón "AUTO", el "AUTO" (HC1500/HC2000/HC2050) o "☐"

(HC2100/HC2500/HC3100/3200) La luz "Auto/M" (HC2200) está encendida. El aparato funciona como un modelo inteligente de ahorro de energía (en esta función, el aparato comprueba y registra la temperatura ambiente. Dejará de funcionar, cuando la temperatura baja ≧3 °C. El usuario debe reiniciar el aparato con el botón "ON/OFF")

1. Pulse de nuevo el botón “”, o “AUTO” (HC1500/HC2000/HC2050) o

7) FUNCIÓN DE RETARDO (HC1500/HC2000/HC2100/HC2500/HC3100/3200)

1. Esta función se puede utilizar cuando:

2. el aparato está en estado de espera.

3. antes de que el aparato funcione.

4. esta función sólo funciona con el mando a distancia.

5. Pulse el botón “”, la luz LED está en la pantalla, a continuación, pulse el botón

" una vez, se encienden las luces "Delay" y "II / H". Pulse " " para ajustar la hora de 01 a 24 (01=1 hora, 24=24 horas...00=off)

---- Esta es la hora de apertura

1. Pulse el botón “Delay” de nuevo, se encienden las luces "Delay" y "II / H". Pulse “- +” para ajustar la hora de 01--24 (01=1 hora, 24=24 horas...00=off)

---- Esta es la hora de cierre

PS: Pulse el botón “” la pantalla muestra un número que parpadeará durante 5 segundos, debe funcionar en este tiempo, de lo contrario la unidad volverá al modo de espera. (Esta función es única y debe restablecerse después del corte de energía.)

8) FUNCIÓN DE BLOQUEO PARA NIÑOS

1. Esta función sólo funciona con el mando a distancia. Cuando la unidad está conectada, esta función puede utilizarse en cualquier modo.
2. Pulse el botón una vez "noscos", todas las luces y la pantalla LED están cerradas, sólo se enciende la luz "Power". En esta condición, tanto el panel de control como el mando a distancia están inactivos.
3. Pulse de nuevo el botón “”, todas las luces están encendidas y el panel de control y el mando a distancia están activos.

PANEL DE CONTROL

HC1500/HC2000/HC2050: Ver Figura 2

1. Pantalla LED 8. Receptor
2. Temporizador de semana 9. Botón de temporizador 24
3. Ventana abierta 10. Botón de modo
4. 24 temporizador 11. Boton de ENCENDIDO / APAGADO
5. Demora 12. Energía
6. Calor 2000W / Hora 13. Calor 1000W / semana
7. Ventilador / minuto

HC2100: Ver Figura 3

1. Energía 8. Termostato
2. Ventilador 9. Demora
3. Calor 1000W 10. 24 temporizador
4. Calor 2000W 11. Ventana abierta
5. Oscilación 12. Temporizador de semana
6. Semana 13. Función cerrar
7. Pantalla LED 14. Función abierta

HC2200: →Ver Figura 4

1. Boton de ENCENDIDO / APAGADO 5. Temporizador 24/hora
   / Botón de modo 6. Ventana abierta/minuto
   / botón de oscilación 7. Oscilación
2. Botón de temporizador 24
3. Calor 1000W / 2000W
4. Pantalla LED
5. Potencia del Ventilador
6. Temporizador de semana/semana

HC2500: →Ver Figura 5

1. Ventilador 7. Ventana abierta
2. Calor 1000W
3. Termostato
4. Semana 9. 24 temporizador
5. Calor 2000W 10. Temporizador de semana
6. Boton de ENCENDIDO / APAGADO 11. Demora
   / Botón de modo 12. Oscilación
   / Botón de oscilación 13. Pantalla LED
7. Función cerrar

HC3100/3200: Ver Figura 6

1. Fuente de alimentación 9. Función cerrar
2. Calor 1000W 10. Ventana abierta
3. Calor 2000W 11. Temporizador de semana
4. Oscilación 12. Temporizador de día
5. Temperatura 13. Boton de ENCENDIDO / APAGADO
6. Temperatura ambiente / Botón de oscilación
7. Establecer la temperatura / Botón de modo
8. Pantalla LED 14. Semana

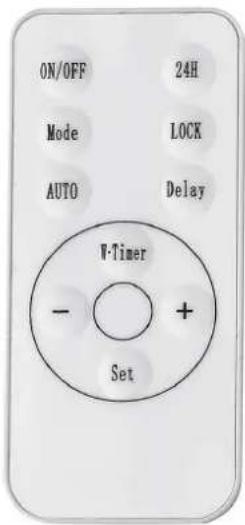

CONTROL REMOTO HC1500/HC2000/HC2050

El mando a distancia funciona con una batería de litio CR2025 3V.

1. "ON/OFF" Botón principal de encendido
2. "24H" Ajuste del cronómetro de 1 a 24 horas
3. "MODE" Selección de 3 ajustes: FRÍO, TEMPLADO, CALIENTE
4. "LOCK" Función de bloqueo para los niños del calentador
5. "AUTO" Función de apertura de ventanas
6. "Delay" Ajuste la hora de apertura y cierre del calefactor
7. "W.Timer" Programar el temporizador para una semana
8. “+” Aumentar la temperatura
9. “-” Disminución de la temperatura
10. "Set" Establecer el tiempo real

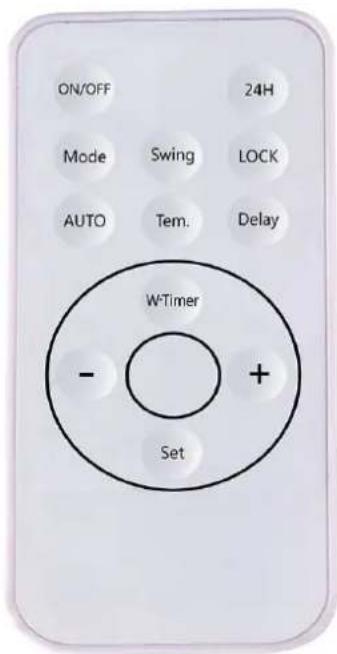

CONTROL REMOTO HC2100

El mando a distancia funciona con una batería de litio CR2025 3V.

1. "ON/OFF" Botón principal de encendido
2. "24H" Ajuste del cronómetro de 1 a 24 horas
3. "MODE" Selección de 3 ajustes: FRÍO, TEMPLADO, CALIENTE
4. "Swing" El obturador se balancea hacia arriba y hacia abajo
5. "LOCK" Función de bloqueo para los niños del calentador
6. "AUTO" Función de apertura de ventanas
7. "Tem." Mostrar la temperatura ambiente
8. "Delay" Ajuste la hora de apertura y cierre del calefactor
9. "W.Timer" Programar el temporizador para una semana
10. “+” Aumentar la temperatura
11. “-” Disminuir la temperatura
12. "Set"Establecer el tiempo real

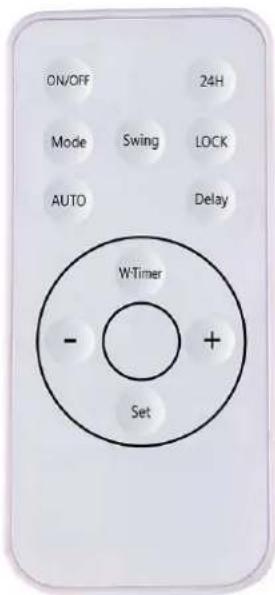

CONTROL REMOTO HC2200

El mando a distancia funciona con una batería de litio CR2025 3V.

1. "ON/OFF" Botón principal de encendido
2. "24H" Ajuste del cronómetro de 1 a 24 horas
3. "MODE" Selección de 3 ajustes: FRÍO, TEMPLADO, CALIENTE
4. "Swing" El obturador se balancea hacia arriba y hacia abajo
5. "LOCK" Función de bloqueo para los niños del calentador
6. "AUTO" Función de apertura de ventanas
7. "Delay" Establecer la temperatura de la semana
8. "W.Timer" Programar el temporizador para una semana
9. “+” Aumentar la temperatura
10. “-” Disminuir la temperatura
11. "Set" Establecer el tiempo real

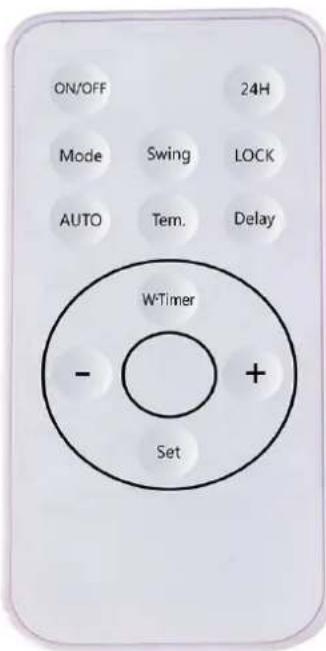

CONTROL REMOTO HC2500

El mando a distancia funciona con una batería de litio CR2025 3V.

1. "ON/OFF" Botón principal de encendido
2. "24H" Ajuste del cronómetro de 1 a 24 horas
3. "MODE" Selección de 3 ajustes: FRÍO, TEMPLADO, CALIENTE
4. "Swing" El obturador se balancea hacia arriba y hacia abajo
5. "LOCK" Función de bloqueo para los niños del calentador
6. "AUTO" Función de apertura de ventanas
7. "Tem." Temperatura da sala de exposição
8. "Delay" Ajuste la hora de apertura y cierre del calefactor

9. "W.Timer" Programar el temporizador para una semana

10. “+” Aumentar la temperatura

11. “-” Disminuir la temperatura

12. "Set" Establecer el tiempo real

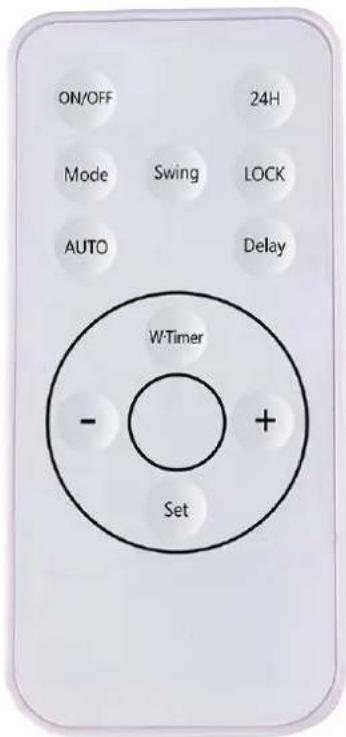

CONTROL REMOTO HC3100/3200

El mando a distancia funciona con una batería de litio CR2025 3V.

1. "ON/OFF" Botón principal de encendido
2. "24H" Ajuste del cronómetro de 1 a 24 horas
3. "MODE" Selección de 3 ajustes: FRÍO, TEMPLADO, CALIENTE
4. "Swing"El obturador se balancea hacia arriba y hacia abajo
5. "LOCK"Función de bloqueo para los niños del calentador
6. "AUTO"Función de apertura de ventanas
7. "Delay" Ajuste la hora de apertura y cierre del calefactor
8. "W.Timer" Programar el temporizador para una semana
9. “+” Aumentar la temperatura
10. “-” Disminuir la temperatura
11. "Set" Establecer el tiempo real

PROTECCIÓN CONTRA EL SOBRECALENTAMIENTO

El calentador está protegido por un protector de sobrecalentamiento que lo desconecta automáticamente en caso de sobrecalentamiento, por ejemplo, debido a la obstrucción total o parcial de las rejillas. En este caso, desenchufe el aparato, espere unos 30 minutos a que se enfríe y retire el objeto que obstruye las rejillas. A continuación, vuelva a encenderlo como se ha descrito anteriormente.

NOTA: Tras la desconexión, el ventilador funciona durante unos 30 segundos para enfriar el aparato.

LIMPIEZA Y MANTENIMIENTO

1. Si no utiliza el calefactor durante mucho tiempo, limpie la superficie y colóquelo en la caja. Coloque la caja en un lugar ventilado y seco.
2. Espere a que la máquina se enfríe, retire el enchufe y límpielo con un paño húmedo o un limpiador. Nunca lave directamente con agua; no deje caer agua sobre la máquina. No limpie nunca con ácidos, diluyentes químicos, gasolina, benceno, etc.
3. Antes de volver a utilizarlo, compruebe y asegúrese de que el orificio de salida no tiene ningún otro.

ESPECIFICACIÓN TÉCNICA

Energia: 2000 W

Voltage: 220-240 V \~ 50 Hz (HC1500/HC2000) / 220-240 V \~ 50/60 Hz (HC2100/HC2200)

Control Remoto

SALVAGUARDAS IMPORTANTES

NOTA: Após desligar, o ventilador funciona por cerca de 30 segundos para esfriar o aparelho.

3) FUNCTIA DE TIMER 24H

8) FUNCTIA DE BLOCARE PENTRU COPII
