Tipo de producto	Calentador de agua instantáneo
Modelo	IWH460
Marca	N'oveen
Voltaje	220-240 V / 50 Hz
Consumo de energía	3000-3600 W
Caudal	2-2.5 L/min
Presión de trabajo	0.04-0.6 MPa
Dimensiones del producto (L x A x Al)	18.5 x 6 x 21.5 cm
Dimensiones de la caja	26 x 31.5 x 12 cm
Peso neto	0.83 kg
Peso bruto	1.19 kg
Pantalla de temperatura	Pantalla digital LED que muestra el estado de calentamiento y la temperatura
Control	Perilla giratoria con rango de 150°; área de agua caliente 60°, área de agua fría 60°, zona sin agua 30°
Instalación	Montaje horizontal (paralelo a la encimera); montaje en pared o soporte
Características de seguridad	Se requiere toma de corriente con conexión a tierra; no use cable de extensión; apagado automático en zona de agua fría; protección contra sobrecalentamiento; precaución anticongelante
Limpieza	El aireador se puede quitar y limpiar con una aguja; la tubería de calefacción es accesible a través de la tapa del extremo para cepillar
Material	Cuerpo metálico con componentes de plástico
Color	Blanco / Plata (típico)
Uso	Solo para uso en interiores; para lavabo o ducha (según la variante del modelo)
Garantía	Consulte el manual para obtener más detalles

Preguntas frecuentes - IWH460 N'oveen

¿Qué debo hacer si el agua no se calienta?

Verifique la fuente de alimentación y asegúrese de que la presión del agua sea de al menos 0,04 MPa. Si el problema persiste, inspeccione el filtro de entrada en busca de obstrucciones.

¿Por qué la temperatura del agua es demasiado baja?

La alta presión del agua o el bajo voltaje pueden causar una temperatura baja. Reduzca el flujo de agua o verifique el voltaje de suministro.

¿Cómo limpio el aireador?

Desenrosque el aireador, enjuáguelo con agua a alta presión. Si quedan depósitos, use una aguja para limpiar el interior con cuidado.

¿Puedo usar el calentador con un cabezal de ducha?

Sí, algunos modelos incluyen un adaptador para cabezal de ducha. Tire del adaptador para redirigir el agua al teléfono; empújelo hacia atrás para detener el flujo de agua.

¿Qué muestra la pantalla LED?

La pantalla muestra la temperatura de calentamiento del agua e indica si el calentador está activo o apagado. Mover la perilla a la zona de agua fría apaga la pantalla.

¿Es seguro usar el calentador en temperaturas bajo cero?

No. Desconecte el dispositivo de la alimentación eléctrica y del suministro de agua durante condiciones de congelación. Operar en temperaturas bajo cero puede provocar incendios o daños.

¿Cómo debo instalar el IWH460?

Instálelo horizontalmente, paralelo a la encimera. Asegúrese de que las conexiones estén apretadas y el calentador esté fijado de forma segura. Debe haber una válvula de seguridad en el sistema de agua.

¿Por qué no se enciende la pantalla de temperatura?

La presión del agua puede ser demasiado baja o podría haber una falla en el circuito. Verifique la presión del agua y las conexiones eléctricas. Comuníquese con el servicio si es necesario.

¿Puedo usar un cable de extensión?

No. No use cables de extensión para conectar el calentador. Siempre enchufe directamente a una toma de corriente con conexión a tierra.

¿Cómo limpio la tubería de calefacción?

Desconecte la alimentación. Abra la tapa del extremo derecho, cepille suavemente el tubo de calefacción con un cepillo de dientes, luego enjuague con agua. Asegúrese de que el dispositivo esté seco antes de volver a conectarlo.

MANUAL DE USUARIO IWH460 N'oveen

CALENTADOR DE AGUA ELÉCTRICO INSTANTÁNEO - MANUAL DE USUARIO

AQUECEDOR DE ÁGUA INSTANTÂNEO ELÉTRICO - MANUAL DO USUÁRIO

ELEKTRICKÝ PRIETOKOVÝ OHRIEVAČ VODY - POUŽÍVATELŠKÁ PRÍRUČKA

ELEKTRICKÝ PRŮTOKOVÝ OHŘÍVAČ VODY - UŽIVATELSKÝ MANUÁL

Gracias por adquirir el calentador de agua instantáneo N'OVEEN.

Antes del uso es necesario leer atentamente el manual de instrucciones y conservarlo para futuras referencias.

MEDIDAS DE SEGURIDAD

PRECAUCIÓN!!!

Uso en temperaturas negativas * e instalación incorrecta !!!RIESGO DE INCENDIO !!!

¡¡¡Recordar!!! El dispositivo debe montarse vertical y horizontalmente ** (según el modelo)

* Durante las temperaturas bajo cero en la habitación, especialmente en lugares estacionales como casas de verano, parcelas, desconecte el dispositivo de la fuente de alimentación. El dispositivo no puede funcionar en temperaturas bajo cero.

** Debido al rápido calentamiento del calentador a una temperatura superior a 500 °C, es muy importante instalar el dispositivo de acuerdo con las instrucciones (vertical y horizontalmente, según el modelo) que el calentador esté completamente sumergido en agua corriente.

• El producto solo puede ser utilizado en interiores.
• Durante el primer uso se debe dejar pasar en primer lugar el agua y a continuación conectar la alimentación eléctrica.
• La temperatura del agua de salida deberá ser inferior a los 60 grados Celsius.
• ¡La salida de agua del caño no puede estar conectada a ninguna boquilla adicional, otro grifo o estrangulador!
• El aireador deberá ser limpiado regularmente. La alimentación eléctrica debe ser desconectada durante la limpieza, proceder con especial precaución.
• Para evitar peligros no es posible lavar el grifo eléctrico bajo el agua corriente, debe utilizarse únicamente un paño ligeramente humedecido.
• El aparato debe desconectarse de la red eléctrica cada vez que se encuentre en habitaciones en las que exista riesgo de congelación del agua en la instalación.
• Comprueba que el calentador está conectado a un enchufe con puesta a tierra, en caso contrario no utilices este dispositivo. No utilices un alargador para conectar el grifo.
• El calentador necesita una presión de agua 0,04MPa-0,6MPa.
• Coloca el mando giratorio en la zona de agua fría 5 segundos tras cada uso para evitar una quemadura de las manos en el siguiente uso. Esto también puede influir

eficazmente en una prolongación de la vida del elemento calentador.

- Si el cable de alimentación está dañado es necesario que una persona cualificada o un servicio técnico especializado sustituya el conductor dañado.

- Durante el uso del calentador eléctrico no se deben utilizar otros dispositivos eléctricos de gran potencia conectados en el mismo circuito eléctrico (por ejemplo, aire acondicionado, cocina de inducción, hervidor de agua eléctrico, etc.). La toma de corriente no puede estar conectada a ningún otro conector con una carga elevada.

- Este dispositivo no está destinado para ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, a no ser que estén supervisados o hayan sido instruidos sobre el uso del dispositivo por una persona responsable de su seguridad.

- Los niños deberán estar controlados para asegurarse de que no juegan con el dispositivo.

Preparación para el montaje

Dado que la potencia del grifo es elevada se debe comprobar el fusible. La carga máxima del fusible debería satisfacer la necesidad de corriente nominal del grifo.

Comprueba que en la toma eléctrica se encuentra un cable de puesta a tierra.

Antes del uso se debe comprobar que la tensión real se corresponde con la tensión indicada en el grifo. Si no estás seguro de estos parámetros, contacta con un electricista autorizado para verificar la instalación eléctrica.

Métodos de instalación

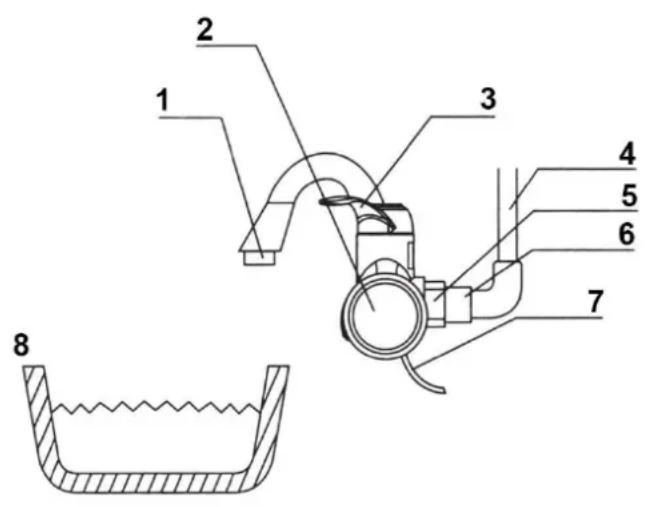

1. La forma de montaje en la pared se ha indicado en la figura 1:

Fig. 1

3 Mando de regulación del agua

4 Alimentación de agua

5 Tuerca de unión

6 Tornillos de unión

7 Cable de alimentación

8 Lavabo

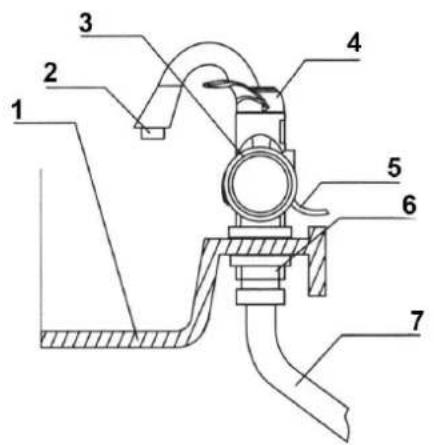

1. La forma de montaje de pie se ha indicado en la figura 2:

Fig. 2

1 Lavabo
2 Aireador
3 Cuerpo
4 Mando de regulación del agua
5 Cable de alimentación
6 Tuerca de unión
7 Tubo metálico elástico

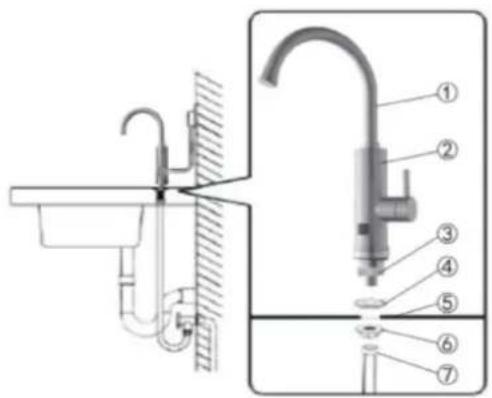

Modelo IWH850:

1 - Caño
2 - Cuerpo principal
3 - Tapón inferior de entrada
4 - Anillo de goma
5 - Lavabo
6 - Tuerca de seguridad
7 - Alimentación de agua

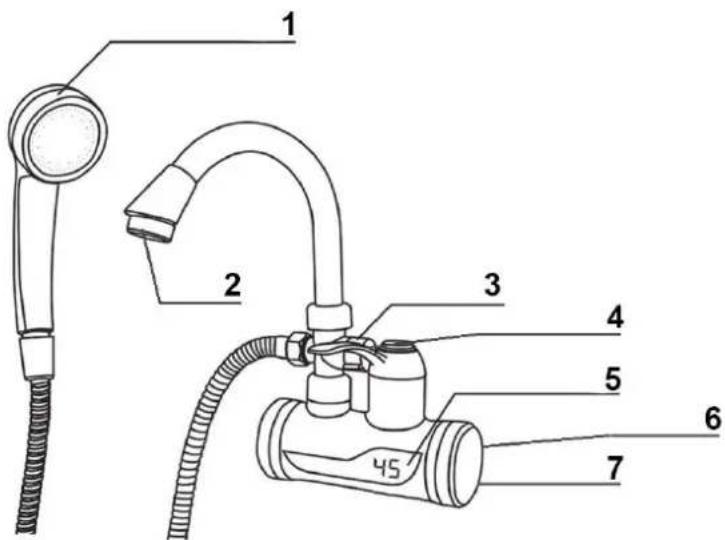

1. Forma de montaje del grifo de bañera con ducha de mano figura 3:

Fig. 3

1 Ducha de mano
2 Aireador
3 Adaptador
4 Palanca de regulación de la temperatura
5 Pantalla LED
6 Cable de alimentación
7 Alimentación de agua

Montaje del grifo paso a paso:

1. Comprueba si tienes una válvula de seguridad en la instalación hidráulica, que debería encontrarse antes del grifo. Si no estás seguro, contacta con el servicio técnico o con una persona con las cualificaciones oportunas.
2. Si el grifo requiere fijación (fig. 2 y 3) móntalo según la figura. Asegúrate de que está fijado de manera que no se mueva.
3. Comprueba que todas las uniones están bien apretadas.
4. Gira el mando de regulación y deja salir el agua, comprueba los elementos en busca de fugas. Si no existen fugas, pasa al siguiente paso, la instalación del circuito.
5. Conecta el calentador a la alimentación, fija el cable a la pared mediante una brida para cables (sin dañar la línea de alimentación).
6. Gira el mando de regulación a la zona de agua caliente, la pantalla digital mostrará la temperatura. Comienza el calentamiento del agua. Gira el mando de regulación a la zona de agua fría, la pantalla se apaga. El agua no es calentada.
7. Si tienes cualquier duda, contacta con el servicio técnico.

¡ATENCIÓN!

Para garantizar el nivel de agua correcto en la cámara con el calentador, el aparato debe instalarse en posición horizontal.

DATOS TÉCNICOS

MODEL	IWH150	IWH160	IWH350	IWH360	IWH370	IWH850	IWH460	IWH560
TENSIÓN	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 W / 50 Hz
CONSUMO DE POTENCIA	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W
CAUDAL	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min
PRESIÓN DE TRABAJO	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa
DIMENSIONES DEL PRODUCTO	25 x 14,5 x 6 cm	14,5 x 14,5 x 26,5 cm	16,7 x 23 x 19 cm	16,7 x 26 x 19 cm	16,7 x 30 x 19 cm	22,5 x 6 x 37 cm	18,5 x 6 x 21,5 cm	18,5 x 6 x 21,5 cm
DIMENSIONES DEL EMBALAJE	26 x 31,5 x 12 cm	21 x 29,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	45 x 8,5 x 25 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm
PESO DEL PRODUCTO	0,75 / 1,15 kg N.W/G.W	0.7 / 1.01 kg N.W/G.W	1,15 / 1,5 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	1,4 / 1,8 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	0.83 / 1.19 kg N.W/G.W	1.03 / 1.39 kg N.W/G.W

Forma de utilización

1. Mando de regulación de la temperatura del agua

Como se ha mostrado en la figura, la palanca tiene un rango de giro de 150°. La zona de agua caliente son 60°, la zona de agua fría son 60° y la zona central de 30° se corresponde con la ausencia de agua.

El grifo funciona según el principio de calentamiento del agua que fluye, cuando mayor sea el flujo de agua, menor es su temperatura. Basta con desplazar delicadamente la palanca a la zona de agua caliente y el grifo se activa. El agua que fluye es calentada.

2. Uso de agua a través de la ducha de mano

Para utilizar la ducha de mano en un grifo de ducha es necesario tirar del adaptador, fig. 3. El agua del grifo será dirigida hacia la ducha de mano, para detener el agua presiona el adaptador.

3. Pantalla de temperatura

La pantalla muestra la temperatura de calentamiento del agua y el estado de funcionamiento del grifo: calentamiento/sin calentamiento. La temperatura de la propia agua puede ser diferente de la mostrada en la pantalla. El desplazamiento de la palanca a la zona de agua fría apaga la pantalla.

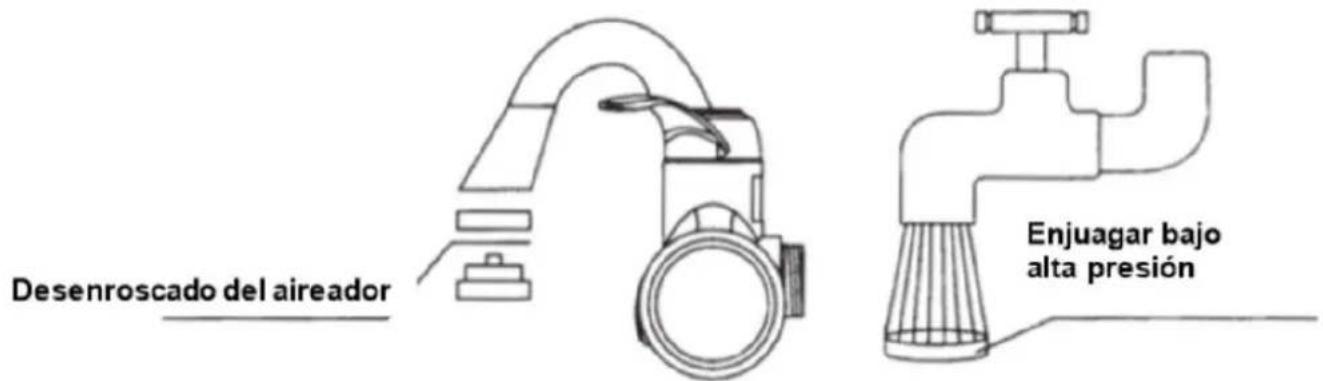

4. Limpieza del aireador

Desenrosca el aireador, enjuágalo con agua a alta presión. Si no se puede limpiar el interior del aireador, utiliza una aguja.

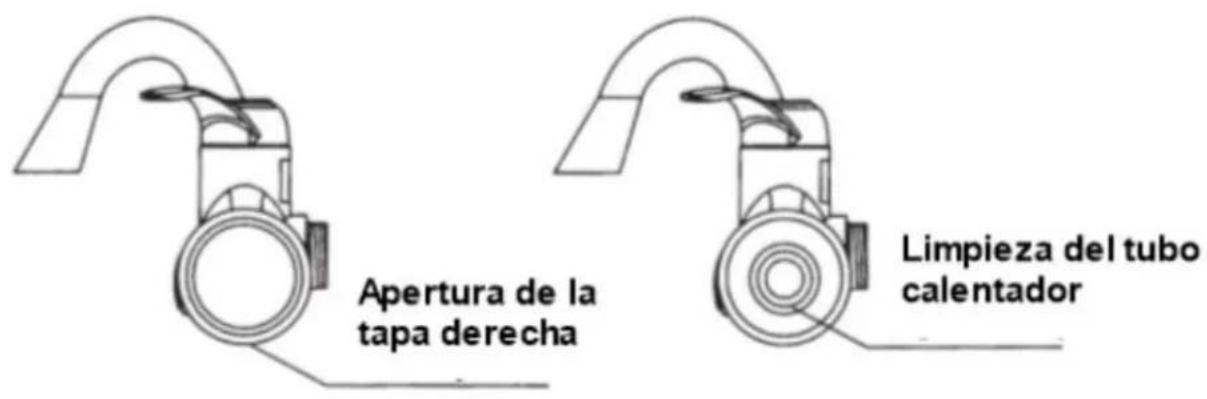

5. Limpieza del tubo calentador

Abre la tapa, limpia don delicadeza el tubo mediante un cepillo de dientes, por ejemplo, y a continuación enjuágalo con agua como se ha mostrado en la figura anterior. ¡Recuerda

desconectar la alimentación antes de la limpieza!

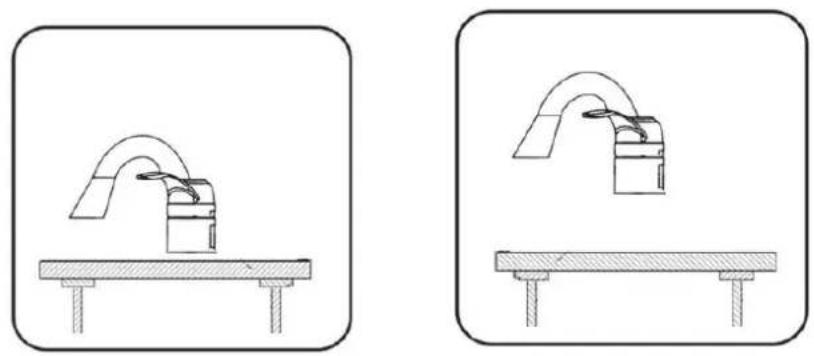

6. Presta atención a la correcta posición horizontal del calentador eléctrico.

El grifo debe estar montado paralelamente a la encimera. Esto hace tanto referencia tanto al modelo para encimera como el de pared.

RESOLUCIÓN DE PROBLEMAS

Problema	Causa	Solución
El agua no se calienta.	Ausencia de alimentación o la presión de agua es demasiado baja.	Comprobar la alimentación, la presión mínima de agua no puede ser inferior a 0,04MPa.
La temperatura del agua es demasiado baja.	La presión del agua es demasiado alta o la tensión demasiado baja.	Reducir el flujo de agua, comprobar la tensión.
Alta temperatura del agua, poca presión de agua en la salida.	Bloqueo de la salida o baja presión de agua.	Comprobar y retirar la suciedad del filtro de salida, si el problema continúa, esto indica una presión de agua demasiado baja.
La pantalla de temperatura no se enciende.	Presión de agua demasiado baja, avería del circuito o avería del grifo.	Regular una presión de agua correcta, comprobar el circuito, contactar con el servicio técnico.
Durante el calentamiento el fusible de corriente salta.	Circuito eléctrico al que está conectado el calentador sobrecargado.	Contactar con un electricista.
