IWH150 - Calentadores de agua N'oveen - Manual de uso y guía de instrucciones gratis

Tipo de producto	Calentador de agua eléctrico instantáneo (de punto de uso)
Modelo	IWH150
Marca	N'oveen
Suministro eléctrico	220-240 V / 50 Hz
Consumo de energía	3000-3600 W
Caudal	2-2.5 L/min
Presión de trabajo	0.04-0.6 MPa
Dimensiones del producto (An x Al x Pr)	25 x 14.5 x 6 cm
Dimensiones de la caja	26 x 31.5 x 12 cm
Peso neto / Peso bruto	0.75 kg / 1.15 kg
Instalación	Montaje en pared o encimera; se requiere orientación horizontal
Pantalla de temperatura	Pantalla LED digital que muestra el estado de calentamiento y la temperatura
Elemento calefactor	Calentamiento instantáneo, se sumerge en agua corriente
Adaptador de ducha	Tire para desviar el agua a la ducha de mano (compatible con el modelo IWH850)
Características de seguridad	Se requiere conexión a tierra; protección contra sobrecalentamiento; no usar en condiciones de congelamiento
Limpieza	El aireador y el tubo de calentamiento son limpiables; desconectar la corriente antes de limpiar
Límite de temperatura del agua	La temperatura de salida debe ser inferior a 60°C
Uso	Solo para uso en interiores; para fregadero de cocina o lavabo
Certificaciones	Cumple con las normas CE (implícito)
Garantía	Consulte el manual para obtener detalles de la garantía

Preguntas frecuentes - IWH150 N'oveen

¿Cuál es el rango de presión de agua correcto para el N'oveen IWH150?

El dispositivo requiere una presión de trabajo del agua entre 0.04 MPa y 0.6 MPa. Si la presión es demasiado baja, el calentador puede no activarse; si es demasiado alta, use un reductor de presión.

¿Por qué no se calienta mi agua?

Verifique que el dispositivo esté conectado a un tomacorriente con alimentación y conexión a tierra, y que la presión del agua sea al menos 0.04 MPa. Asegúrese de que la palanca esté girada hacia la zona de agua caliente (la pantalla debe encenderse). Si aún no calienta, inspeccione el fusible o contacte a un electricista.

¿Cómo instalo el IWH150?

La unidad se puede montar en la pared o colocar en una encimera. Debe instalarse horizontalmente. Conecte el suministro de agua a la tuerca de entrada, apriete todas las conexiones, luego abra el agua para verificar fugas. Finalmente, conecte el cable de alimentación a un tomacorriente con conexión a tierra. Consulte el manual para diagramas detallados.

¿Qué debo hacer si la pantalla de temperatura no se enciende?

Asegúrese de que la presión del agua sea adecuada (>0.04 MPa) y que la palanca esté movida a la zona de agua caliente. Si la pantalla aún no se enciende, puede haber una falla en el circuito. Verifique la fuente de alimentación y, si es necesario, contacte a un técnico de servicio calificado.

¿Puedo usar el IWH150 con una ducha?

El modelo IWH150 no incluye un adaptador de ducha. Solo el modelo IWH850 tiene un desviador de ducha integrado. Sin embargo, puede instalar una válvula desviadora separada si es necesario, siguiendo los códigos de plomería locales.

¿Cómo limpio el aireador?

Desenrosque el aireador del caño, enjuáguelo con agua a alta presión. Si está obstruido, use una aguja para limpiar los residuos. Siempre desconecte la corriente antes de limpiar cualquier parte del calentador de agua.

¿Qué precauciones de seguridad debo tomar?

Siempre use un tomacorriente con conexión a tierra; nunca use cables de extensión. No opere en temperaturas bajo cero. Asegúrese de que la unidad esté instalada horizontalmente para mantener el elemento calefactor sumergido. Después de cada uso, gire la palanca hacia agua fría durante 5 segundos para evitar quemaduras y prolongar la vida del calentador.

¿Por qué la temperatura del agua es demasiado baja?

La temperatura puede ser baja si el caudal de agua es demasiado alto (superior a 2.5 L/min) o el voltaje es inferior a 220 V. Reduzca el flujo de agua girando la palanca ligeramente hacia la zona fría, o verifique su suministro eléctrico.

¿Qué muestra la pantalla digital?

La pantalla muestra la temperatura de calentamiento e indica si el elemento está calentando activamente. Se enciende cuando la palanca está en la zona de agua caliente y se apaga en la zona fría. La temperatura real del agua puede diferir ligeramente de la pantalla.

¿Cómo debo mantener el IWH150?

Limpie periódicamente el aireador y el tubo de calentamiento (con la corriente apagada). Revise la acumulación de sarro y use un cepillo de dientes para limpiar suavemente el tubo de calentamiento. Asegúrese de que todas las conexiones permanezcan apretadas. Si el cable de alimentación está dañado, haga que lo reemplace un profesional calificado.

MANUAL DE USUARIO IWH150 N'oveen

CALENTADOR DE AGUA ELÉCTRICO INSTANTÁNEO - MANUAL DE USUARIO

AQUECEDOR DE ÁGUA INSTANTÂNEO ELÉTRICO - MANUAL DO USUÁRIO

ELEKTRICKÝ PRIETOKOVÝ OHRIEVAČ VODY - POUŽÍVATELŠKÁ PRÍRUČKA

ELEKTRICKÝ PRŮTOKOVÝ OHŘÍVAČ VODY - UŽIVATELSKÝ MANUÁL

Gracias por adquirir el calentador de agua instantáneo N'OVEEN.

Antes del uso es necesario leer atentamente el manual de instrucciones y conservarlo para futuras referencias.

MEDIDAS DE SEGURIDAD

PRECAUCIÓN!!!

Uso en temperaturas negativas * e instalación incorrecta !!!RIESGO DE INCENDIO !!!

¡¡¡Recordar!!! El dispositivo debe montarse vertical y horizontalmente ** (según el modelo)

* Durante las temperaturas bajo cero en la habitación, especialmente en lugares estacionales como casas de verano, parcelas, desconecte el dispositivo de la fuente de alimentación. El dispositivo no puede funcionar en temperaturas bajo cero.

** Debido al rápido calentamiento del calentador a una temperatura superior a 500 °C, es muy importante instalar el dispositivo de acuerdo con las instrucciones (vertical y horizontalmente, según el modelo) que el calentador esté completamente sumergido en agua corriente.

• El producto solo puede ser utilizado en interiores.
• Durante el primer uso se debe dejar pasar en primer lugar el agua y a continuación conectar la alimentación eléctrica.
• La temperatura del agua de salida deberá ser inferior a los 60 grados Celsius.
• ¡La salida de agua del caño no puede estar conectada a ninguna boquilla adicional, otro grifo o estrangulador!
• El aireador deberá ser limpiado regularmente. La alimentación eléctrica debe ser desconectada durante la limpieza, proceder con especial precaución.
• Para evitar peligros no es posible lavar el grifo eléctrico bajo el agua corriente, debe utilizarse únicamente un paño ligeramente humedecido.
• El aparato debe desconectarse de la red eléctrica cada vez que se encuentre en habitaciones en las que exista riesgo de congelación del agua en la instalación.
• Comprueba que el calentador está conectado a un enchufe con puesta a tierra, en caso contrario no utilices este dispositivo. No utilices un alargador para conectar el grifo.
• El calentador necesita una presión de agua 0,04MPa-0,6MPa.
• Coloca el mando giratorio en la zona de agua fría 5 segundos tras cada uso para evitar una quemadura de las manos en el siguiente uso. Esto también puede influir

eficazmente en una prolongación de la vida del elemento calentador.

- Si el cable de alimentación está dañado es necesario que una persona cualificada o un servicio técnico especializado sustituya el conductor dañado.

- Durante el uso del calentador eléctrico no se deben utilizar otros dispositivos eléctricos de gran potencia conectados en el mismo circuito eléctrico (por ejemplo, aire acondicionado, cocina de inducción, hervidor de agua eléctrico, etc.). La toma de corriente no puede estar conectada a ningún otro conector con una carga elevada.

- Este dispositivo no está destinado para ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, a no ser que estén supervisados o hayan sido instruidos sobre el uso del dispositivo por una persona responsable de su seguridad.

- Los niños deberán estar controlados para asegurarse de que no juegan con el dispositivo.

Preparación para el montaje

Dado que la potencia del grifo es elevada se debe comprobar el fusible. La carga máxima del fusible debería satisfacer la necesidad de corriente nominal del grifo.

Comprueba que en la toma eléctrica se encuentra un cable de puesta a tierra.

Antes del uso se debe comprobar que la tensión real se corresponde con la tensión indicada en el grifo. Si no estás seguro de estos parámetros, contacta con un electricista autorizado para verificar la instalación eléctrica.

Métodos de instalación

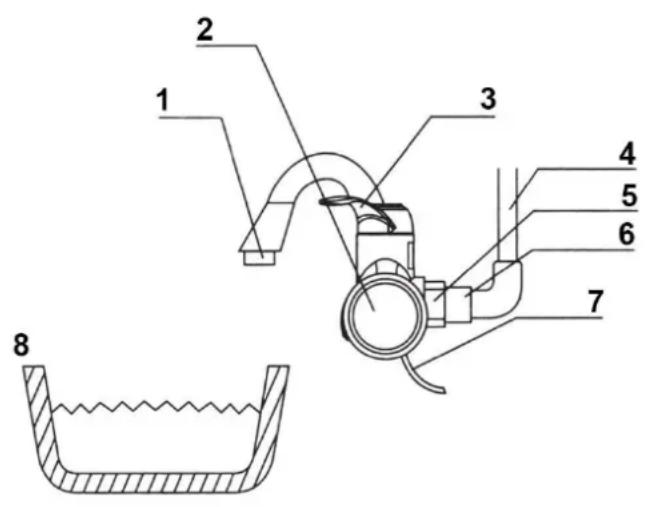

1. La forma de montaje en la pared se ha indicado en la figura 1:

Fig. 1

3 Mando de regulación del agua

4 Alimentación de agua

5 Tuerca de unión

6 Tornillos de unión

7 Cable de alimentación

8 Lavabo

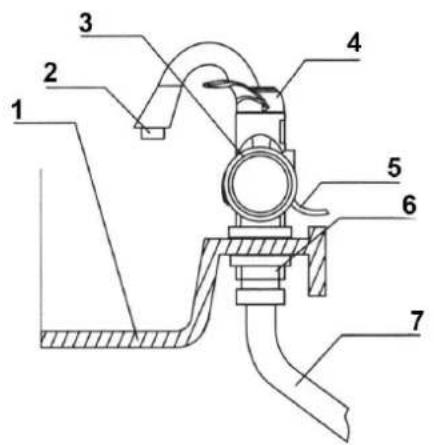

1. La forma de montaje de pie se ha indicado en la figura 2:

Fig. 2

1 Lavabo
2 Aireador
3 Cuerpo
4 Mando de regulación del agua
5 Cable de alimentación
6 Tuerca de unión
7 Tubo metálico elástico

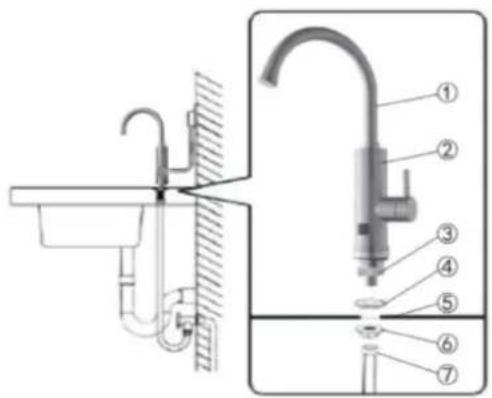

Modelo IWH850:

1 - Caño
2 - Cuerpo principal
3 - Tapón inferior de entrada
4 - Anillo de goma
5 - Lavabo
6 - Tuerca de seguridad
7 - Alimentación de agua

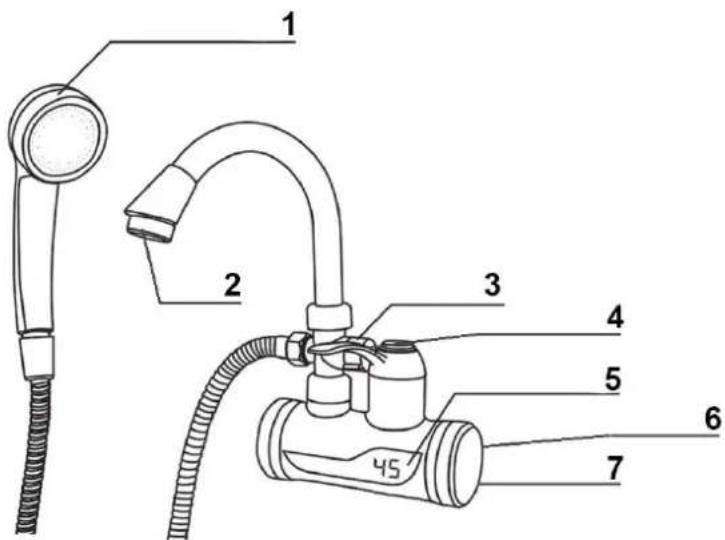

1. Forma de montaje del grifo de bañera con ducha de mano figura 3:

Fig. 3

1 Ducha de mano
2 Aireador
3 Adaptador
4 Palanca de regulación de la temperatura
5 Pantalla LED
6 Cable de alimentación
7 Alimentación de agua

Montaje del grifo paso a paso:

1. Comprueba si tienes una válvula de seguridad en la instalación hidráulica, que debería encontrarse antes del grifo. Si no estás seguro, contacta con el servicio técnico o con una persona con las cualificaciones oportunas.
2. Si el grifo requiere fijación (fig. 2 y 3) móntalo según la figura. Asegúrate de que está fijado de manera que no se mueva.
3. Comprueba que todas las uniones están bien apretadas.
4. Gira el mando de regulación y deja salir el agua, comprueba los elementos en busca de fugas. Si no existen fugas, pasa al siguiente paso, la instalación del circuito.
5. Conecta el calentador a la alimentación, fija el cable a la pared mediante una brida para cables (sin dañar la línea de alimentación).
6. Gira el mando de regulación a la zona de agua caliente, la pantalla digital mostrará la temperatura. Comienza el calentamiento del agua. Gira el mando de regulación a la zona de agua fría, la pantalla se apaga. El agua no es calentada.
7. Si tienes cualquier duda, contacta con el servicio técnico.

¡ATENCIÓN!

Para garantizar el nivel de agua correcto en la cámara con el calentador, el aparato debe instalarse en posición horizontal.

DATOS TÉCNICOS

MODEL	IWH150	IWH160	IWH350	IWH360	IWH370	IWH850	IWH460	IWH560
TENSIÓN	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 W / 50 Hz
CONSUMO DE POTENCIA	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W
CAUDAL	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min
PRESIÓN DE TRABAJO	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa
DIMENSIONES DEL PRODUCTO	25 x 14,5 x 6 cm	14,5 x 14,5 x 26,5 cm	16,7 x 23 x 19 cm	16,7 x 26 x 19 cm	16,7 x 30 x 19 cm	22,5 x 6 x 37 cm	18,5 x 6 x 21,5 cm	18,5 x 6 x 21,5 cm
DIMENSIONES DEL EMBALAJE	26 x 31,5 x 12 cm	21 x 29,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	45 x 8,5 x 25 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm
PESO DEL PRODUCTO	0,75 / 1,15 kg N.W/G.W	0.7 / 1.01 kg N.W/G.W	1,15 / 1,5 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	1,4 / 1,8 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	0.83 / 1.19 kg N.W/G.W	1.03 / 1.39 kg N.W/G.W

Forma de utilización

1. Mando de regulación de la temperatura del agua

Como se ha mostrado en la figura, la palanca tiene un rango de giro de 150°. La zona de agua caliente son 60°, la zona de agua fría son 60° y la zona central de 30° se corresponde con la ausencia de agua.

El grifo funciona según el principio de calentamiento del agua que fluye, cuando mayor sea el flujo de agua, menor es su temperatura. Basta con desplazar delicadamente la palanca a la zona de agua caliente y el grifo se activa. El agua que fluye es calentada.

2. Uso de agua a través de la ducha de mano

Para utilizar la ducha de mano en un grifo de ducha es necesario tirar del adaptador, fig. 3. El agua del grifo será dirigida hacia la ducha de mano, para detener el agua presiona el adaptador.

3. Pantalla de temperatura

La pantalla muestra la temperatura de calentamiento del agua y el estado de funcionamiento del grifo: calentamiento/sin calentamiento. La temperatura de la propia agua puede ser diferente de la mostrada en la pantalla. El desplazamiento de la palanca a la zona de agua fría apaga la pantalla.

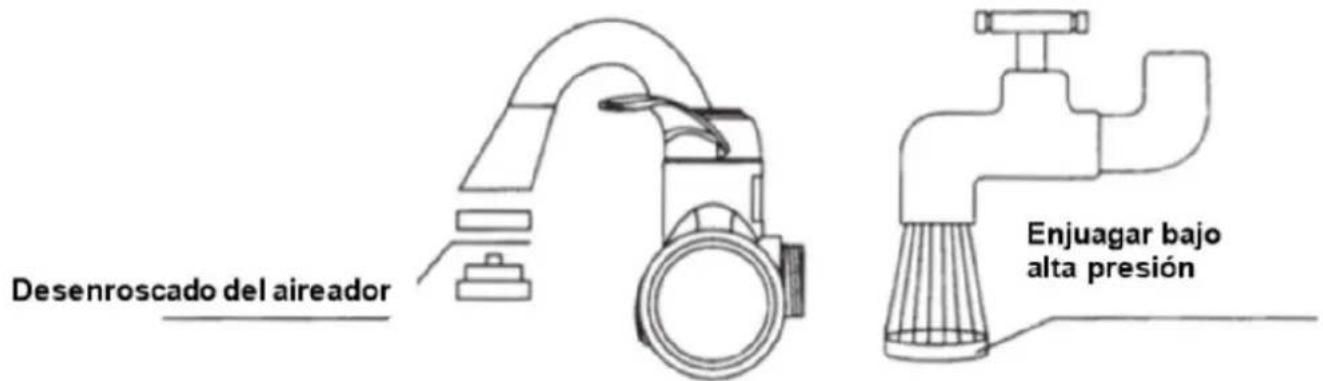

4. Limpieza del aireador

Desenrosca el aireador, enjuágalo con agua a alta presión. Si no se puede limpiar el interior del aireador, utiliza una aguja.

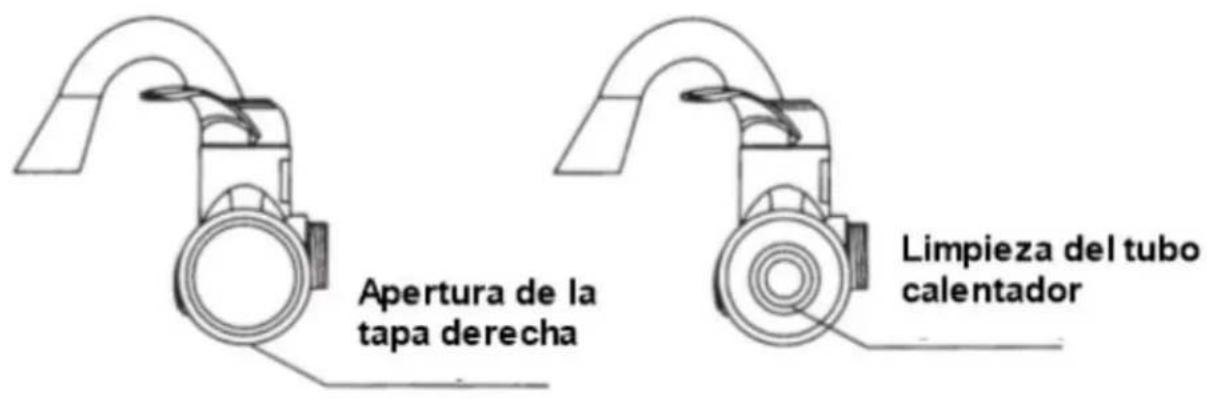

5. Limpieza del tubo calentador

Abre la tapa, limpia don delicadeza el tubo mediante un cepillo de dientes, por ejemplo, y a continuación enjuágalo con agua como se ha mostrado en la figura anterior. ¡Recuerda

desconectar la alimentación antes de la limpieza!

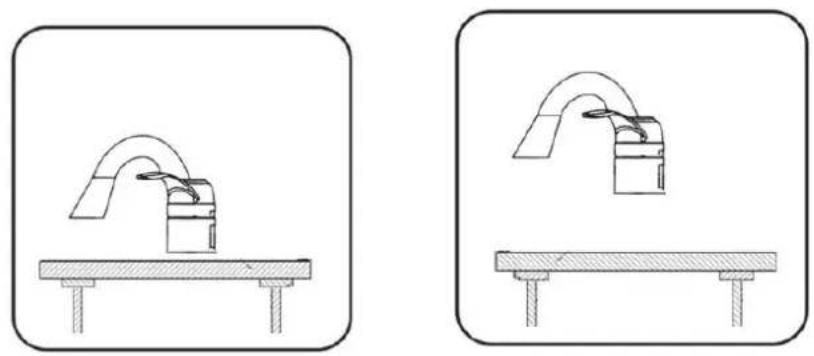

6. Presta atención a la correcta posición horizontal del calentador eléctrico.

El grifo debe estar montado paralelamente a la encimera. Esto hace tanto referencia tanto al modelo para encimera como el de pared.

RESOLUCIÓN DE PROBLEMAS

Problema	Causa	Solución
El agua no se calienta.	Ausencia de alimentación o la presión de agua es demasiado baja.	Comprobar la alimentación, la presión mínima de agua no puede ser inferior a 0,04MPa.
La temperatura del agua es demasiado baja.	La presión del agua es demasiado alta o la tensión demasiado baja.	Reducir el flujo de agua, comprobar la tensión.
Alta temperatura del agua, poca presión de agua en la salida.	Bloqueo de la salida o baja presión de agua.	Comprobar y retirar la suciedad del filtro de salida, si el problema continúa, esto indica una presión de agua demasiado baja.
La pantalla de temperatura no se enciende.	Presión de agua demasiado baja, avería del circuito o avería del grifo.	Regular una presión de agua correcta, comprobar el circuito, contactar con el servicio técnico.
Durante el calentamiento el fusible de corriente salta.	Circuito eléctrico al que está conectado el calentador sobrecargado.	Contactar con un electricista.
