MANUAL DE USUARIO Solar Reach PV090-W12-U Powr-Flite

Instrucciones de operación

PV090-W12-U

Getting Started

Introducción....17

Garantía ....17

Instrucciones de conexión a tierra....18

Importantes instrucciones de seguridad....19

Identificación de piezas....21

Operación

Cómo conectar el mango a la aspiradora....22

Pedal de encendido/apagado 22

Cómo ajustar el mango 22

Cómo conectar el cable al gancho de retención en el mango .....23

Cómo ajustar el ajuste de altura 23

Función de limpieza de bordes 23

Limpieza con herramientas incorporadas....23

Mantenimiento

Indicador de bolsa llena 24

Cómo cambiar la bolsa de la aspiradora....24

Cómo cambiar el filtro secundario....25

Còrno cambiar el filtro final 25

Cómo quitar la placa inferior ....26

Cómo reemplazar la correa....26

Protector térmico 27

Solución de problemas....27

Para un mejor rendimiento....27

Registro de compra....28

Visite https://www.powr-flite.com/warranty-registration para obtener más información sobre su garantía y nuestra política de garantía.

Etiquetas de advertencia

Antes de operar la unidad, lea y comprenda completamente este manual del propietario, prestando especial atención a las etiquetas de advertencia. Estas etiquetas indican una situación potencialmente peligrosa que podría provocar la muerte o lesiones graves si no se evita. Use solo como se describe en este manual.

No hay ninguna pieza reparable por el propietario dentro de esta máquina. La extracción de tornillos y el acceso a los componentes internos anularán todas las reclamaciones de garantía.

Su nueva unidad Powr-Flite es un producto de alta calidad fabricado con precisión. Todas las piezas utilizadas en la fabricación de esta unidad han pasado estrictos estándares de control de calidad antes del montaje. Conserve el recibo o la factura original entregados al momento de la compra. Si experimenta algún problema con su unidad durante la vigencia de la garantía, el recibo o factura original actuará como prueba de compra.

Al recibir la unidad, inspeccione la caja exterior en busca de daños exteriores. Desembale todas las piezas internas, asegúrese de que todos los elementos estén presentes de acuerdo con el manual del propietario y revise los componentes en busca de daños.

Cada unidad se prueba e inspecciona minuciosamente antes del envío. Si descubre daños, notifique inmediatamente a la empresa de transporte que entregó su máquina y solicite una inspección. Como fabricante, no podemos responder a ninguna reclamación por vicios ocultos y usted debe iniciar la reclamación. Asegúrese de guardar la caja de cartón, los folletos y el recibo del transportista hasta que el inspector haya verificado su reclamación.

PELIGRO: el uso inadecuado del enchufe con conexión a tierra puede resultar en un riesgo de descarga eléctrica.

¡ADVERTENCIA!

La conexión incorrecta del conductor de conexión a tierra del equipo puede resultar en un riesgo de descarga eléctrica. Consulte con un electricista calificado o personal de servicio si tiene dudas sobre si el tomacorriente está conectado a tierra correctamente. NO modifique el enchufe provisto con el artefacto. Si no encaja en el tomacorriente, haga que un electricista calificado instale un tomacorriente adecuado.

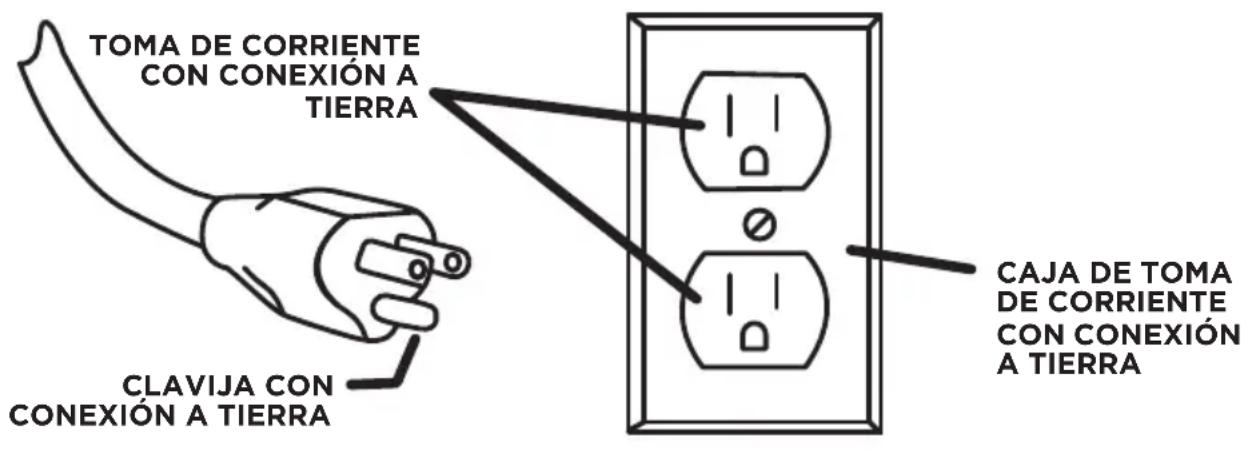

MÉTODOS DE PUESTA A TIERRA

Este aparato debe estar conectado a tierra. En caso de mal funcionamiento o avería, la conexión a tierra proporciona una vía de menor resistencia para la corriente eléctrica, reduciendo así el riesgo de descarga eléctrica. Esta máquina está equipada con un cable que tiene un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra. El enchufe debe insertarse en una toma de corriente apropiada que esté correctamente instalada y conectada a tierra de acuerdo con todos los códigos y ordenanzas locales.

Este aparato es para usar en un circuito nominal de 115 voltios y tiene un enchufe con conexión a tierra que se parece al enchufe ilustrado en el dibujo A.

TOMA DE CORRIENTE CON CONEXIÓN A TIERRA CLAVIJA CON CONEXIÓN A TIERRA CAJA DE TOMA DE CORRIENTE CON CONEXIÓN A TIERRA

A

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTA UNIDAD

Lea y comprenda este manual del propietario y todas las etiquetas de la unidad antes de operarla. La seguridad es una combinación de sentido común, mantenerse alerta y saber cómo funciona su unidad. Utilice esta unidad solo como se describe en este manual. Utilice únicamente los accesorios recomendados por el fabricante. Para reducir el riesgo de lesiones personales o daños a su unidad, utilice únicamente los accesorios recomendados.

ADVERTENCIA para evitar incendios, NO lo use con un líquido inflamable o combustible, o limpiador de pisos.

ADVERTENCIA Para evitar descargas eléctricas, NO lo exponga a la lluvia. Almacene en interiores.

Al usar esta unidad, siempre se deben tener precauciones básicas, incluidas las siguientes:

- NO deje sola la unidad cuando esté enchufada. Desenchufe la aspiradora de la toma de corriente cuando no esté en uso y antes de hacerle el mantenimiento.

- NO permita que la unidad se use como un juguete. Es necesario prestar mucha atención cuando se usa alrededor o cerca de niños.

- Use solo como se describe en este manual. Utilice únicamente los accesorios recomendados por el fabricante.

- NO debe utilizarse con un cable o enchufe dañado. Si la unidad no funciona correctamente porque se cayó, se cayó al agua, se dejó al aire libre o se dañó de alguna manera, comuníquese con un centro de servicio.

- NO manipule el enchufe ni el aparato con las manos mojadas.

- NO introduzca ningún objeto en las aberturas.

- NO debe usarse si alguna de sus aberturas está bloqueada; mantenga libre de polvo, pelusa, cabello, o cualquier cosa que pueda reducir el flujo de aire.

- Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo alejados de las aberturas y las partes móviles.

- NO recoja nada que esté humeando o ardiendo, como cigarrillos, fósforos o cenizas calientes.

- NO debe usarse para recoger productos químicos peligrosos.

- Apague todos los controles antes de desenchufar.

- NO debe usarse para recoger líquidos inflamables o combustibles como la gasolina, ni en áreas donde estos productos puedan estar presentes.

- NO debe usarse donde haya oxígeno o anestésicos.

- Reemplace las piezas dañadas o desgastadas de inmediato con piezas genuinas del equipo original para mantener la seguridad.

- Esta unidad debe conectarse únicamente a un tomacorriente correctamente conectado a tierra. Consulte las instrucciones de conexión a tierra.

- NO use el equipo al aire libre o bajo la lluvia.

- NO use el equipo cerca o alrededor de materiales, combustibles o solventes inflamables o explosivos.

- NO permita que la unidad se congele.

- Cualquier persona designada para operar este equipo debe, sin falta, leer y comprender completamente todas las instrucciones y precauciones antes de su uso.

- No opere en agua estancada.

- No opere el equipo bajo ninguna condición insegura.

GUARDE ESTAS INSTRUCCIONES

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

Advertencias de la Proposición 65 del estado de California

ADVERTENCIA: este producto contiene una o más sustancias químicas conocidas en el estado de California como causantes de cáncer.

ADVERTENCIA: este producto contiene una o más sustancias químicas reconocidas por el estado de California como causantes de defectos de nacimiento u otros daños reproductivos.

Uso previsto

NO modifique esta unidad de ninguna manera ni la adapte para ningún uso. La modificación de esta unidad de cualquier manera anulará todas las garantías y podría crear riesgos para la seguridad.

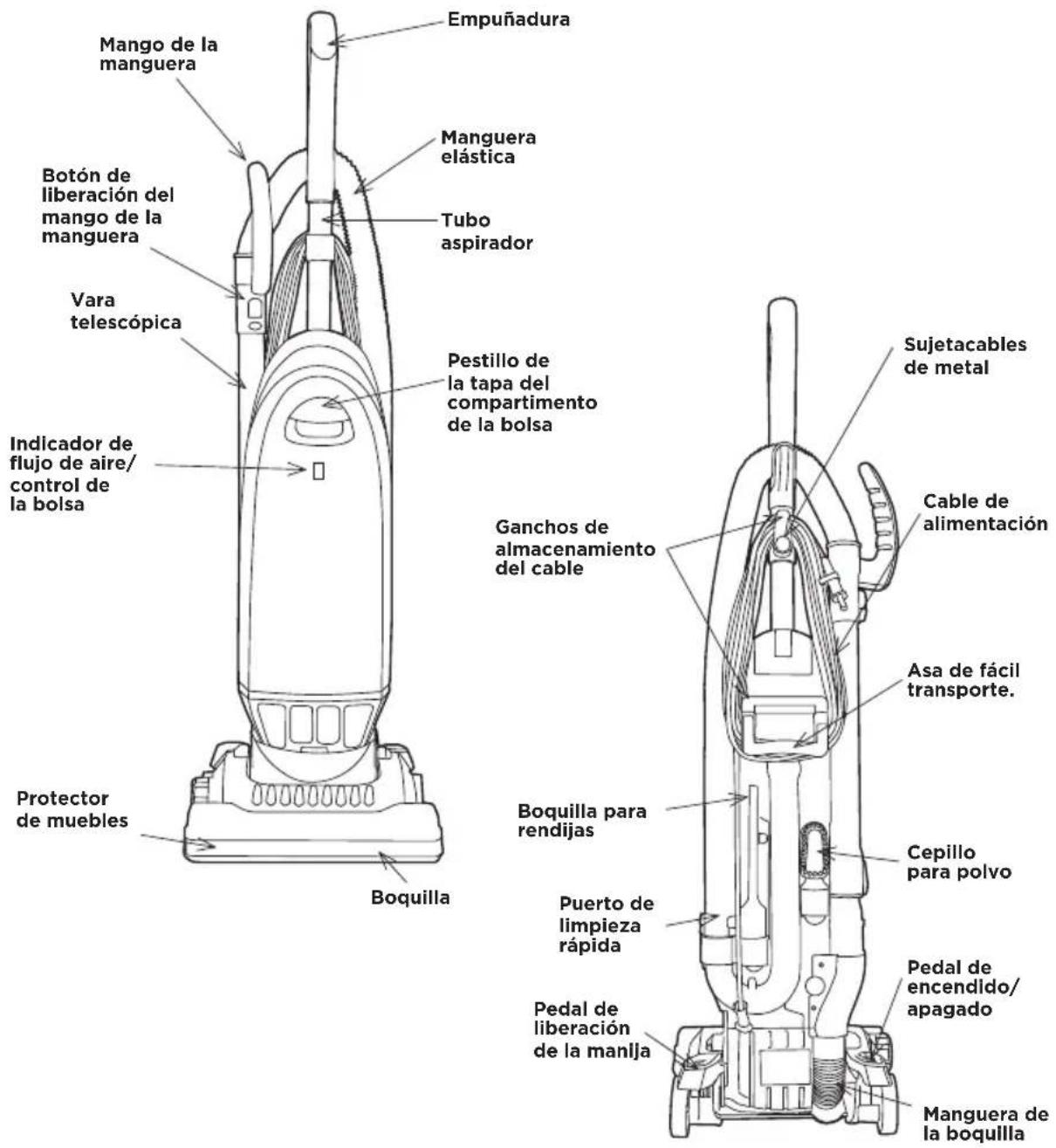

Mango de la manguera Botón de liberación del mango de la manguera Vara telescópica Indicador de flujo de aire/control de la bolsa Protector de muebles Boquilla Empuñadura Manguera elástica Tubo aspirador Pestillo de la tapa del compartimento de la bolsa Ganchos de almacenamiento del cable Sujetacables de metal Cable de alimentación Asa de fácil transporte. Boquilla para rendijas Puerto de limpieza rápida Pedal de liberación de la manija Cepillo para polvo Pedal de encendido/apagado Manguera de la boquilla

Bolsas, correas y filtros de repuesto

• Bolsas de medios HEPA Powr-Flite originales - N.º de pieza X1999, 25 por caja
  • Correa original - N.º de pieza B014-6900
• Paquete de filtros, juego de filtros previos y posteriores - N.º de pieza X0909

Cómo conectar el mango a la aspiradora

La aspiradora y el mango se empaquetan por separado.

1. Después de quitar primero el tornillo del mango, deslice el mango en la ranura en la parte superior de la aspiradora.
2. Alinee el orificio pequeño del mango con el orificio pequeño de la aspiradora e inserte el tornillo. Asegúrese de que el tornillo esté bien apretado (Fig. 1).

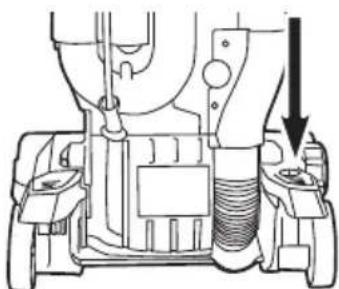

Pedal de encendido/apagado

1. Para encender la aspiradora, presione el pedal de encendido en el lado derecho de la boquilla de la aspiradora, desde la perspectiva del usuario (Fig. 1).
2. Para apagar la aspiradora, vuelva a pisar el pedal.

El mango de esta aspiradora se puede ajustar en una de tres posiciones: vertical, media o baja.

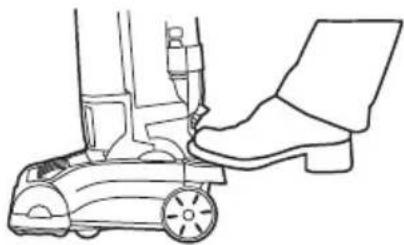

Cómo ajustar el mango

1. Para soltar el mango, pise el pedal de liberación del mango en el lado izquierdo de la boquilla de la aspiradora, desde la perspectiva del usuario, y tire del mango hacia atrás. (Figura 1).
2. Posición vertical: para almacenamiento o cuando se utilizan herramientas de limpieza (Fig. 2). El mango se bloquea en esta posición.
3. Posición intermedia: para limpieza normal (Fig. 3).
4. Posición baja: para limpiar debajo de los muebles (Fig. 4).

Cómo conectar el cable al gancho de retención en el mango

1. Cree un lazo en el cable de alimentación y empújelo a través de la ranura y sobre el gancho de retención del cable. (Fig. 1).

2. Tire hacia abajo del cable de alimentación para eliminar cualquier holgura (Fig. 2).

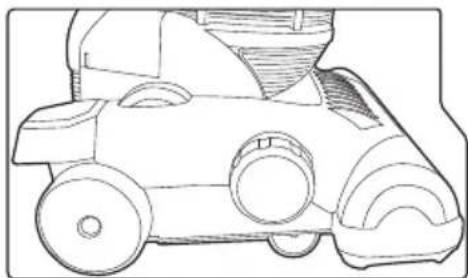

Cómo ajustar el ajuste de altura

El dial de ajuste de altura debe estar en la configuración BAJA en todo momento para obtener un rendimiento de limpieza opcional en alfombras comerciales (Fig. 1).

Función de limpieza de bordes

La función de limpieza de bordes proporciona una limpieza mejorada cerca de paredes y muebles estacionarios. Para una limpieza máxima de los bordes, coloque el lado derecho de la aspiradora, desde la perspectiva del usuario, cerca de paredes o muebles fijos.

Limpieza con herramientas incorporadas

Su aspiradora está equipada con herramientas de limpieza integradas, que incluyen una varilla telescópica, una manguera extensible, un cepillo para polvo y una herramienta para rendijas.

1. Para utilizar las herramientas de limpieza, levante el mango de la manguera en línea recta desde la aspiradora (Fig. 1).

2. Extienda la varilla tirando del botón hacia atrás y sacando la varilla más pequeña de la más grande (Fig. 2).

3. Conecte cualquiera de las herramientas incorporadas al extremo de la varilla o, si no necesita la varilla, puede conectar cualquier herramienta directamente al mango de la manguera.

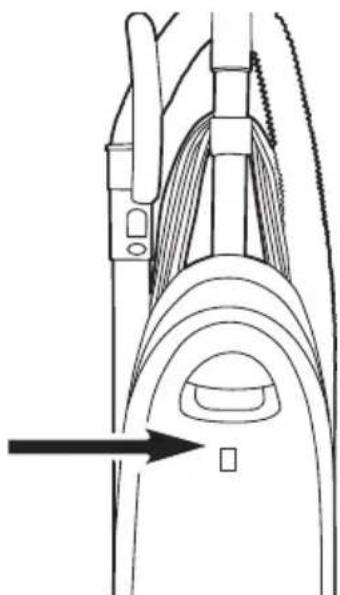

Indicador de bolsa llena

El indicador de bolsa llena está diseñado para mostrar cuando la bolsa está llena o cuando hay una obstrucción en la aspiradora.

• Si aparece el indicador rojo (Fig. 1) :
  • Cambie la bolsa de la aspiradora
• Si la bolsa de la aspiradora no está llena, pero el indicador de bolsa llena está rojo, verifique que la manguera no esté obstruida.
• Al limpiar con una herramienta (cepillo para polvo o herramienta para rendijas), puede aparecer el indicador rojo. En este caso, continúe limpiando.

Siempre opere la aspiradora con una bolsa de aspiradora instalada. Las bolsas deben cambiarse cuando estén 2/3 llenas.

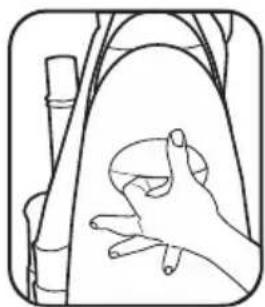

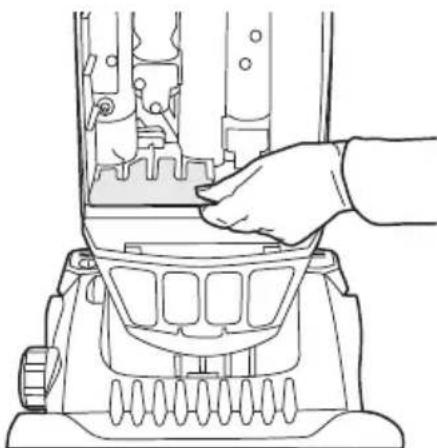

Cómo cambiar la bolsa de la aspiradora

1. Desenchufe la aspiradora. Retire la tapa del compartimento de la bolsa (Fig. 1).
2. Retire la bolsa del soporte de la bolsa sujetando los lados del collarín de la bolsa y tirando hacia afuera. Coloque una nueva bolsa de vacío empujando el collarín en la entrada (Figura 2).
3. Saque las esquinas inferiores de la nueva bolsa de vacío para ampliar la capacidad de la bolsa (Fig. 3).
4. Vuelva a insertar la lengüeta del extremo de la tapa del compartimento de la bolsa en la ranura de la carcasa del compartimento de la bolsa.
   Presione la tapa del compartimiento de la bolsa en su lugar, cerrándola firmemente.

Su aspiradora está equipada con un filtro secundario y un filtro final. Estos filtros capturan partículas finas de polvo y protegen el motor de la suciedad. La suciedad acumulada en el compartimiento de la bolsa se acumulará en los filtros y puede restringir el rendimiento del motor. Es importante cambiar los filtros regularmente, aproximadamente una vez al año, o según sea necesario.

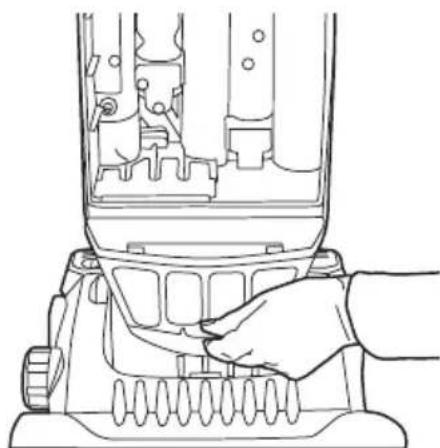

Cómo cambiar el filtro secundario

1. Desenchufe la aspiradora. Retire la tapa del compartimiento de la bolsa y retire la bolsa de la aspiradora.
2. Retire el filtro secundario deslizándolo hacia fuera desde debajo del soporte de la bolsa (Fig. 1).
3. Inserte un filtro nuevo, vuelva a colocar la bolsa y la tapa del compartimento de la bolsa.

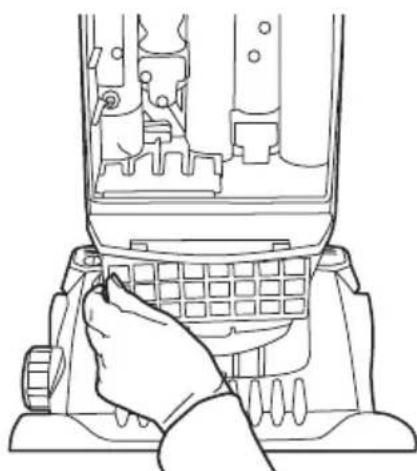

Cómo cambiar el filtro final

1. Desenchufe la aspiradora. Quite la tapa del filtro debajo de la tapa del compartimiento de polvo (Fig. 2).
2. Retire el filtro de la parte delantera de la aspiradora (Fig. 3).
3. Aspire o cepille cualquier suciedad en el filtro. Si es necesario, el filtro de espuma se puede enjuagar con agua tibia para limpiarlo. Deje que el filtro se seque al aire durante 24 horas antes de volver a instalarlo en la aspiradora.

PRECAUCIÓN: primero desenchufe la aspiradora.

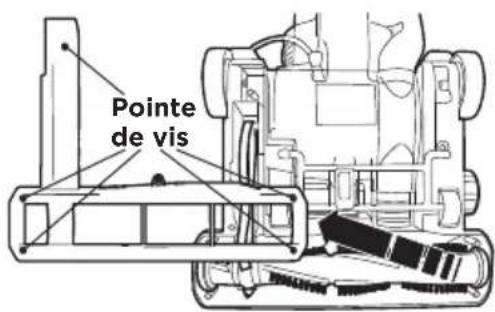

Cómo quitar la placa inferior

1. Coloque la aspiradora en la posición más baja pisando el pedal de liberación del mango (consulte "Cómo ajustar el mango" en la página 8). Voltee la aspiradora sobre una superficie plana, dejando al descubierto la placa inferior.
2. Retire los cinco tornillos que sujetan la placa inferior en forma de L en su lugar (Fig. 1).
3. Retire la placa inferior.

Cómo reemplazar la correa

1. Voltee la unidad y quite la placa inferior como se describe arriba.

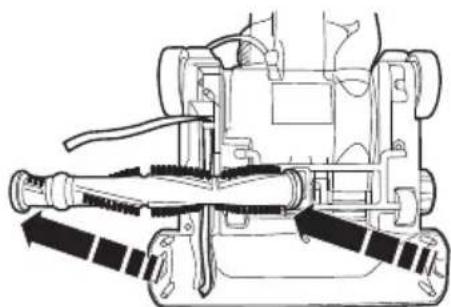

2. Levante el cepillo giratorio y retire la correa vieja (Fig. 2).
3. Pase la nueva correa alrededor del eje impulsor (Fig. 3) y el anillo elevado entre las cerdas del cepillo giratorio (Fig. 4).
4. Tire del cepillo giratorio hacia adelante (contra el tirón de la correa) y vuelva a insertar los extremos en la boquilla (Fig. 5) asegurándose de alinear el extremo opuesto a la correa para que los bordes planos se deslicen hacia abajo correctamente.
5. Gire el cepillo giratorio con la mano, asegurándose de que la correa no esté torcida y de que todas las partes giratorias se muevan suavemente.
6. Vuelva a colocar la placa inferior y los cinco tornillos.

Pointe de vis

Su aspiradora Powr-Flite está equipada con un protector térmico diseñado para proteger su aspiradora del sobrecalentamiento debido al flujo de aire restringido (es decir, una manguera obstruida). Si se presentara esta situación, el protector térmico apagará automáticamente el motor para evitar daños.

Cómo restablecer el protector térmico

1. Desenchufe la aspiradora.
2. Deje que la aspiradora se enfríe durante al menos 30 minutos.
3. Compruebe si hay obstrucciones, cambie la bolsa de la aspiradora y limpie o sustituya los filtros.
4. Enchufe la aspiradora y comience a usarla.

SOLUCIÓN DE PROBLEMAS

Problema	Punto de comprobación	Solución posible
La potencia de succión es débil.	Bolsa de la aspiradoraVarilla o mangueraFiltros	Si la bolsa de la aspiradora está 2/3 llena, reemplácela.Si está obstruida o bloqueada, retire el objeto.Limpie o reemplace los filtros.
La aspiradora no funciona.	Cable de alimentación	Inserte el enchufe de alimentación firmemente en una toma de corriente.
Pérdida repentina de energía.	Reinicio térmico	Apague la aspiradora y desenchúfela del tomacorriente. Deje que la aspiradora se enfríe durante al menos 30 minutos antes de volver a encenderla. Compruebe si hay obstrucciones. Reemplace la bolsa de la aspiradora.
La suciedad y los residuos vuelan a través de la ventilación de escape.	Filtros	Asegúrese de que los filtros estén limpios, secos e instalados correctamente.
Cualquier otro servicio debe ser realizado por un centro de servicio autorizado.

Para un mejor rendimiento

• Mantenga el equipo y todos los accesorios limpios y en buenas condiciones de funcionamiento.
• Vuelva a colocar la bolsa cuando esté 2/3 llena.
• Reemplace los filtros una vez al año o según sea necesario.
• Utilice siempre filtros y piezas originales Powr-Flite, ya que el uso de otros productos puede dar lugar a una limpieza o filtración deficiente. Los productos de filtración de Powr-Flite están diseñados para obtener el máximo rendimiento.
• Guarde la máquina cuidadosamente en un área seca.
• Para obtener un rendimiento de limpieza y una seguridad óptimos, siga las instrucciones del manual del propietario.

Powr-Flite

Powr-Flite

3101 Wichita Court

Ft. Worth, TX 76140-1755

Teléfono: 817-551-0700.

WWW.POWR-FLITE.ES

Registro de compra

Número de serie:

Fecha de compra:

Distribuidor:

Número de teléfono:

Powr-Flite®

Solar Reach™
