MANUAL DE USUARIO LX790i LANDXCAPE

Los usuarios pueden consultar las instrucciones electrónicas en https://landxcape-robotics.com.

1. Seguridad del producto

1.1 Instrucciones generales y adicionales de seguridad

ADVERTENCIA: Lea todas las advertencias e instrucciones de seguridad. El

incumplimiento de las advertencias e instrucciones puede provocar una descarga eléctrica, incendio y/o lesiones graves.

Lea atentamente las instrucciones para un correcto funcionamiento de la máquina. Guarde todas las advertencias e instrucciones como referencia para el futuro.

• Este aparato no se ha diseñado para ser utilizado por personas (incluidos niños) con una incapacidad física, sensorial o mental reducida, o falta de experiencia y conocimiento, a menos que una persona responsable de su seguridad les autorice a ello o les proporcione la formación necesaria para usar el aparato.
• No se debe permitir que los niños jueguen con este aparato.
• Este aparato contiene baterías que solo son reemplazables por personas expertas.

ADVERTENCIA: Para recargar la batería, utilice únicamente la unidad de alimentación desmontable proporcionada con este aparato.

IMPORTANTE

LEA ATENTAMENTE ANTES DE USAR GUARDE COMO REFERENCIA PARA EL FUTURO

Prácticas para un correcto funcionamiento Formación

a) Lea las instrucciones con atención. Asegúrese que ha entendido las instrucciones y se ha familiarizado con los controles y el uso apropiado del aparato;
b) No permita que el aparato sea usado por niños o por personas que desconocen las instrucciones. La normativa local puede restringir la edad del operador;
c) El operador o usuario es responsable de los accidentes o peligros que se produzcan a otras personas o propiedades.

Preparación

a) Asegúrese de que la instalación del alambre delimitador es correcta y se ha hecho según las instrucciones.
b) Revise periódicamente el área donde el aparato se va a utilizar y elimine todas las piedras, palos, cables, huesos y otros objetos extraños.
c) Periódicamente realice una inspección visual para comprobar que las cuchillas, los pernos de las cuchillas y el montaje del equipo de corte no estén desgastados o dañados. Cambie el juego completo de cuchillas y pernos para conservar el equilibrio.
d) Tenga cuidado con los equipos que presentan un sistema multieje porque el giro de una hoja puede provocar que las otras hojas también giren.
e) ¡ADVERTENCIA! La cortadora de césped no debe utilizarse sin el protector.

Funcionamiento

1. Aspectos generales

a) Nunca haga funcionar el aparato con los protectores defectuosos o sin los dispositivos de seguridad, por ejemplo, los deflectores, en su sitio;
b) No ponga las manos ni los pies cerca o debajo de las partes giratorias. Manténgase alejado de la apertura de descarga en todo momento;
c) Nunca levante o transporte el aparato con el motor en marcha;
d) Accionar el dispositivo de desconexión del aparato.

• Antes de despejar un obstáculo;
• Antes de inspeccionar, limpiar o trabajar con el equipo;
• Tras golpear un objeto extraño para inspeccionar si la máquina tiene daños;
• Si la máquina empieza a vibrar anormalmente, para comprobar si hay daños antes de volver a arrancar.

e) No se permite modificar el diseño original del robot cortacésped. Todas las modificaciones se hacen bajo su propio riesgo.

f) Ponga en marcha el robot cortacésped según las instrucciones. Cuando se conecte la tecla de encendido, asegúrese de que las manos y los pies se mantengan alejados de las cuchillas en movimiento. Nunca ponga los pies o las manos debajo del cortacésped.

g) No levante ni transporte el robot cortacésped cuando la tecla de encendido esté conectada.
h) No permita que el robot cortacésped sea usado por personas que desconocen su funcionamiento.
i) No ponga nada encima del robot cortacésped o el cargador.
j) No permita que se use el robot cortacésped con una cuchilla de corte o mecanismo defectuoso. Tampoco se debe utilizar con cuchillas, tornillos, tuercas o cables defectuosos.
k) Apague el robot cortacésped siempre que no tenga intención de utilizarlo. El robot cortacésped solo podrá arrancar cuando la tecla de encendido esté activada y se haya introducido un código PIN correcto.
I) Mantenga las manos y los pies alojados de las hojas en movimiento. No coloque nunca las manos o los pies cerca o debajo del cuerpo del cortacésped robótico cuando esté en funcionamiento.
m) La máquina y sus dispositivos periféricos no se deben utilizar cuando haga mal tiempo, especialmente si existe riesgo de tormenta eléctrica.
n) No toque las piezas móviles peligrosas hasta que se hayan parado por completo.
o) Para usar máquinas en áreas públicas, los signos de advertencia deben de colocarse en lugares donde la máquina está en funcionamiento Ellos deberían de enseñar el significado del siguiente texto:

Manténgase lejos de la máquina! Vigile años!

p) Para evitar el riesgo de lesiones, por favor detenga la cortadora y lleve la cortadora a otro césped para segar. Nunca arrastre ni tire de la cortadora en funcionamiento al cambiar el césped a segar.

2. En el caso de que el equipo funcione automáticamente

a) No deje que el aparato funcione sin vigilancia si sabe que hay animales domésticos, niños o personas en los alrededores.

Mantenimiento y almacenamiento ¡ADVERTENCIA! Antes de dar la vuelta al cortacésped, debe desconectarse siempre la tecla de encendido. La tecla de encendido debe estar desconectada

siempre que se trabaje en la parte inferior del cortacésped, como al limpiarla o al reemplazar las cuchillas.

a) Mantenga todas las tuercas, pernos y tornillos apretados para unas condiciones de trabajo seguras.
b) Por su seguridad inspeccione el robot cortacésped cada semana y sustituya las piezas desgastadas o dañadas;
c) Compruebe que las cuchillas y el disco de corte no están dañados. Cuando sea necesario cambie las cuchillas y los tornillos al mismo tiempo a fin de que las partes giratorias estén equilibradas.
d) Asegúrese de que las partes cortantes que se sustituyen son del tipo correcto.
e) Asegúrese de que las baterías se cargan con el cargador correcto recomendado por el fabricante. El uso incorrecto puede provocar descargas eléctricas, sobrecalentamiento o una fuga del líquido corrosivo de la batería;
f) En el caso de que se produzca una fuga de electrólito y se mezcle con agua o agente neutralizante, busque ayuda médica si entrara en contacto con los ojos, etc.;
g) La asistencia técnica del equipo se debería realizar de acuerdo con las instrucciones del fabricante.

Recomendación

Conecte la máquina y sus dispositivos periféricos únicamente a un circuito de alimentación protegido mediante un interruptor diferencial (ID) con una corriente de disparo que no sea superior a 30 mA.

Riesgos residuales

Para evitar lesiones, utilice guantes de protección para sustituir las cuchillas.

Transporte

Para el transporte del robot cortacésped a largas distancias, se debe utilizar el embalaje original. Para un traslado seguro desde o dentro de la zona de trabajo:

a) Pulse el botón STOP para detener la segadora. Selecciona los cuatro dígitos del PIN cuando utiliza la segadora por primera vez.
b) Apague el robot cortacésped siempre que tenga intención de transportarlo.
c) Lleve el cortacésped por el mango de la parte en la parte delantera. Lleve el cortacésped con el disco de corte lejos del cuerpo.

Requisitos expuestos RF

Para satisfacer los requisites expuestos RF, una separación de 200mm o más debería de ser mantenida entre el dispositivo y las personas durante sus operaciones.

Para garantizar la conformidad, no se recomiendan operaciones a una distancia menor a esta distancia. La antena utilizada para este transmisor no debe colocarse junto con ninguna otra antena o transmisor.

Este es un aparato de clase III y deber ser alimentados solo con muy baja tensión de seguridad según el marcado en el aparato.

Advertencias de seguridad para la batería del interior de la herramienta

a) No desmonte, abra o destruya las pilas o las baterías recargables.
b) No provoque un cortocircuito en la batería. No almacene las baterías de forma descuidada en una caja o cajón donde podría provocar un cortocircuito entre ellas o mediante otros objetos metálicos.

Cuando la batería no esté siendo utilizada, manténgala alejada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que pueden posibilitar la conexión de un borne con otro. Al provocar un cortocircuito con los bornes de la batería se pueden sufrir quemaduras o generar un incendio.

c) No exponga las baterías al calor o al fuego. No las guarde expuestas directamente al sol.
d) No exponga las baterías a impactos mecánicos.
e) En caso de que la batería tenga fugas de líquido, no permita que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico.
f) Mantenga las baterías limpias y secas.
g) Recargue solo con el cargador indicado por Landxcape™. No utilice ningún otro cargador que no sea el específicamente proporcionado para el uso con este equipo.
h) No utilice ninguna batería distinta a la diseñada para utilizarse con el aparato.

i) Mantenga la batería fuera del alcance de los niños.
j) Conserve la documentación original del producto por si tuviera que consultarla en otro momento.
k) Deshágase del producto correctamente.
I) No mezcle celdas de diferente fabricación, capacidad, tamaño o tipo dentro de un mismo dispositivo.
m) Mantener la batería lejos de microondas y de alta presión.
n) ¡Advertencia! No utilice baterías no recargables.

Requisitos del manual de usuario para el producto inalámbrico

a) El funcionamiento de este dispositivo está sujeto a las siguientes condiciones:
(1) Este dispositivo no puede causar interferencias perjudiciales, y
(2) debe aceptar cualquier interferencia recibida, incluyendo las que puedan causar un funcionamiento indeseado.
b) Precaución: Los cambios o modificaciones a este aparato que no estén expresamente aprobados por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.
c) NOTA: Este equipo genera, usa y puede radiar energía de radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones de radio. Sin embargo, no se garantiza que no ocurran interferencias en una instalación particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:

• Reoriente o reubique la antena receptora.
• Aumente la distancia entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente de un circuito diferente al que está conectado el receptor.
• Consulte con el proveedor o un técnico con experiencia en radio/TV para obtener ayuda.

1.2 Información sobre el Landxcape™

ADVERTENCIA –El robot cortacésped puede ser peligroso si se usa incorrectamente.

Lea con atención el Manual de Usuario y entienda su contenido antes de usar su robot cortacésped.

ADVERTENCIA - Manténgase a una distancia segura mientras la máquina esté en funcionamiento.

ADVERTENCIA – Apague la máquina antes de trabajar en ella o levantarla.

ADVERTENCIA –No use la máquina como medio de transporte.

No incinerar

Las baterías pueden entrar en el ciclo del agua si se desechan incorrectamente, lo que puede ser peligroso para el ecosistema. No deseche las baterías inútiles como residuos municipales sin clasificar.

Batería de iones de litio. Este producto está marcado con un símbolo que indica que todas las pilas y baterías se deben desechar de forma especial. Seguidamente, esos componentes se reciclarán o desarmarán para reducir el impacto en el medio ambiente. Las baterías pueden ser peligrosas para el medio ambiente y para la salud humana, ya que contienen sustancias peligrosas.

No lave la máquina utilizando agua a alta presión.

Dispositivo de clase III

Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.

Leer el manual de operador

Unidad de alimentación desmontable

2. Lista de componentes

1. BOTÓN STOP (DETENER)

2. MANDO DE AJUSTE DE LA ALTURA DE CORTE

3. TECLA DE ENCENDIDO Y APAGADO

4. TECLA START

5. BOTÓN HOME

6. MONITOR

7. PLETINA DE CARGA

8. SENSOR DE LLUVIA *

9. RUEDAS DELANTERAS

10. DISCO GIRADOR DE LA CUCHILLA

11. HOJA DE LA CUCHILLA

12. BATERÍA(VÉASE LA FIG.Q1)**

13. PUERTO USB (VÉASE LA FIG.K1)**

14 RUEDA DE TRACCIÓN TRASERA

1. MANGO

2. PATILLAS DE CONTACTO

3. BASE DE CARGA

4. CABLE DELIMITADOR

5. CLAVIJAS DEL CABLE

6. CABLE DELIMITADOR

7. CLAVOS DE RETENCIÓN DE LA BASE DE CARGA

8. MEDIDOR DE DISTANCIA DEL CABLE DELIMITADOR

9. LLAVE ALLEN

10. CONECTOR*

11. SENSOR ULTRASÓNICO *

*Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato. Para conocer las opciones incluidas en los diferentes modelos de producto, consulte los Datos técnicos y la Declaración de conformidad. **Para diferentes modelos, las posiciones de los componentes serán diferentes.

Utilización reglamentaria

Este producto ha sido proyectado para utilizarse en el área doméstica. Se ha diseñado para cortar el césped con frecuencia, permitiéndole disfrutar de un césped más verde y de mejor aspecto como nunca antes. Según el tamaño de su jardín, Landxcape™ puede programarse para funcionar en cualquier momento o con la frecuencia que desee. No está diseñado para cavar, barrer ni quitar nieve.

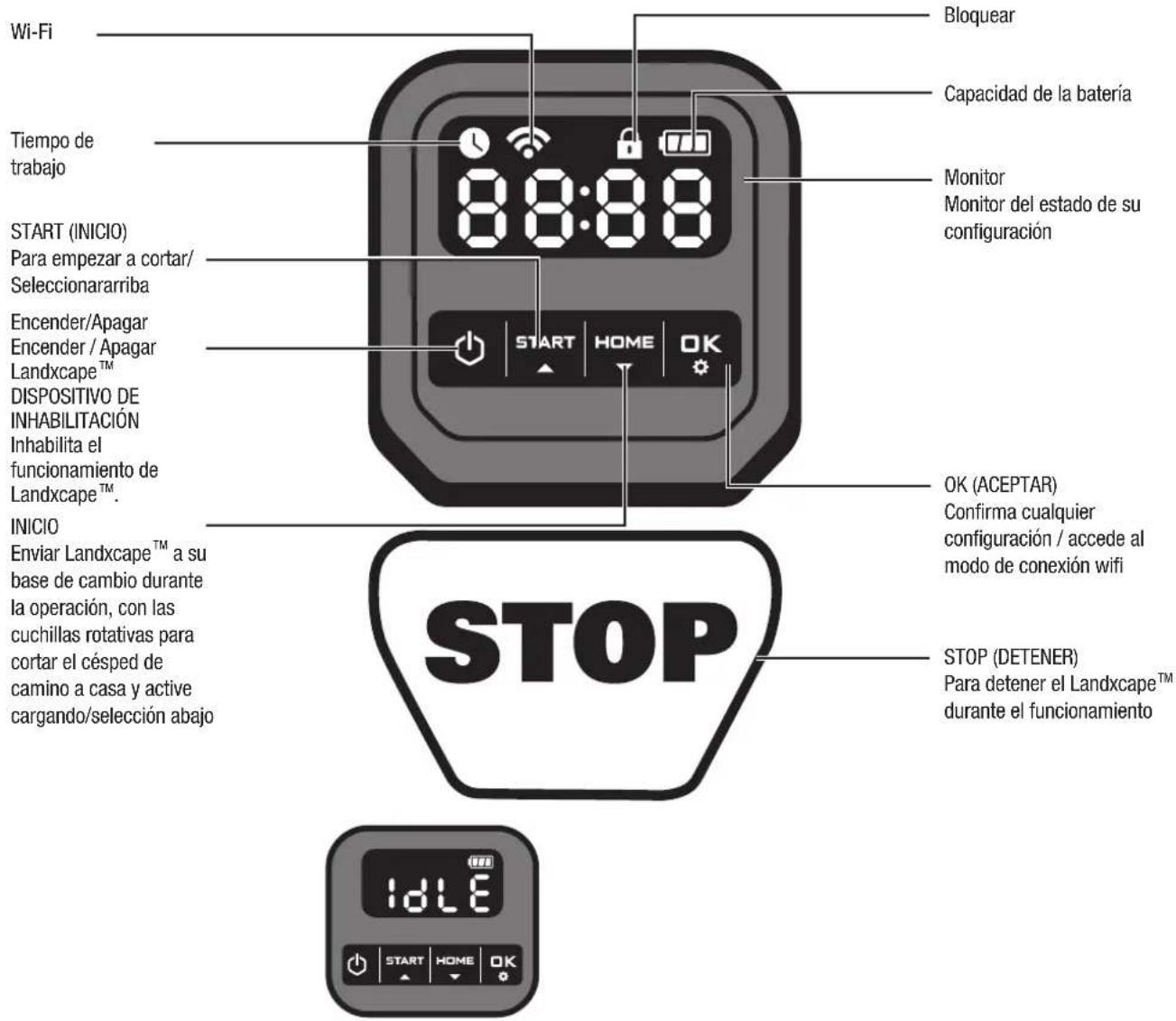

3. Panel de control

Wi-Fi Tiempo de trabajo START (INICIO) Para empezar a cortar/ Seleccionararriba Encender/Apagar Encender / Apagar Landxcape™ DISPOSITIVO DE INHABILITACIÓN Inhabilita el funcionamiento de Landxcape™. INICIO Enviar Landxcape™ a su base de cambio durante la operación, con las cuchillas rotativas para cortar el césped de camino a casa y active cargando/selección abajo 8:00:00 START HOME OK Bloquear Capacidad de la batería Monitor Monitor del estado de su configuración OK (ACEPTAR) Confirma cualquier configuración / accede al modo de conexión wifi STOP (DETENER) Para detener el Landxcape™ durante el funcionamiento 1dLE

PÁGINA DE ESPERA:
Landxcape™ no está en horario de trabajo.

Start (Inicio)

1) Después de la instalación del cable delimitador, puede empezar a utilizar el Landscape ^TM (consulte la guía de instalación para instalar el cable delimitador).
2) Primero pulse 🔒 ta que el Landxcape ™ se active. Para la primera vez que se usa, ingrese el código PIN predeterminado 0000 presionando cuatro veces cuando el número 0 esté parpadeando. (El código PIN se puede cambiar, consulte "4.3 Configuración")
NOTA: Landxcape™ se apagará si no recibe ninguna entrada dentro de los 30 segundos posteriores a su activación. Si ingresa el código PIN incorrecto tres veces, Landxcape™ activará la alarma "di-di" y luego se apagará.
3) Pulse START y, luego, pulse OR para comenzar a cortar el césped.
4) Presione par de Landscape™ vaya a la base de carga, con las cuchillas rotativas para cortar el césped de camino a casa. Landscape™ funcionará de forma ininterrumpida hasta que la batería esté baja; entonces volverá a la base de carga. Una vez se ha cargado por completo, el Landscape™ continuará cortando el césped automáticamente o permanecerá en la base de carga dependiendo de su plan de siega. NOTA: Cuando se active Landscape™, se eliminarán todas las luces de la pantalla y luego se apagarán. Compruebe si hay alguna luz dañada. Se recomienda proteger la pantalla con la mano cuando la luz exterior sea demasiado fuerte.

4. Funcionamiento del Landxcape™

Nos gustaría felicitarle por la nueva compra del Landxcape™ y por su entrada en la vida sin preocupaciones con el uso de cortacéspedes automáticos. En las páginas siguientes, nos gustaría ayudarle a comprender mejor cómo piensa su Landxcape™.

4.1 ¿Cómo sabe mi Landxcape™ qué tiene que cortar?

El Landxcape™ elige su dirección aleatoriamente. Se asegurará de que todo el césped está cortado de manera uniforme sin dejar de lado las rutas de corte poco interesantes (Véase la fig. A).

4.2 ¿Cómo sabe mi Landxcape™ adónde tiene que ir?

Su Landxcape™ es capaz de hacer cosas por su cuenta. El Landxcape™ sabe cuándo debe ir a su base de carga para cargarse, puede notar cuando está lloviendo, puede pararse si detecta un problema, y sabe detenerse, retroceder y dar un rodeo cuando choca contra un objeto o con algo que le bloquea el paso. El Landxcape™ parará automáticamente el disco de corte si el aparato se levanta del suelo con el fin de evitar un accidente.

A. Encontrar el cargador

Cuando su Landxcape™ necesite recargarse, se detendrá y seguirá el alambre delimitador en sentido anti-horario hacia la base de carga. El Landxcape™ ha sido programado para cortar el césped cerca del alambre delimitador una vez por semana. De forma predeterminada, Landxcape™ cortará cerca del cable de límite todos los lunes después de que se encienda.

Si no desea habilitar el corte de límites, desactivévelo desde su teléfono inteligente.

B. Sensor de lluvia

La Landxcape™ cuenta con un Sensor de lluvia en el lateral que detecta las gotas de lluvia y ordena al Landxcape™ que deje de cortar y siga al Cable delimitador hasta su Base de carga (Véase la fig. B).

Landxcape™ volverá a salir para segar una vez transcurrido el tiempo de retardo, el tiempo de retardo predeterminado es de 180 min. El ajuste del tiempo de retardo se puede cambiar a través de Landxcape™ App.

Cuando los sensores de lluvia se mojan, Landxcape™ regresa a su base de acoplamiento. Cuando los sensores de lluvia estén secos, Landxcape™ comenzará la cuenta atrás del tiempo de demora. Para salir de la función de retardo por lluvia, seque la zona del sensor y apague y vuelva a encender el aparato con el interruptor principal. Cuando se vuelva a encender el aparato después de apagarlo, verá que el aparato vuelve a funcionar. Alternativamente, puede activar o

desactivar el retraso de lluvia utilizando la aplicación móvil.

C. Detectar el cable delimitador

El Landscape™ siempre se mantiene dentro del límite establecido por el cable delimitador y utiliza sensores en su parte delantera para detectar cuando se está acercando. (Véase la fig. C).

D. Arrancar y parar el funcionamiento (Véase la fig. D, E1, E2)

Para comenzar a cortar el césped, pulse el botón de encendido/apagado e introduzca el código PIN. Pulse a continuación, pulse quiere que el Landscape™ cese de cortar, solo tiene que pulsar el botón de STOP en la parte superior de la máquina.

Si el Landscape™ detecta que algo está mal, se mostrará un mensaje de error en la pantalla. Para obtener más información sobre los mensajes de fallo, consulte Mensajes de error. El Landscape™ se apagará si no recibe ninguna señal del usuario pasados 20 minutos.

Para reanudar:

• Pulse y, go,
• ¡Ahora el Landxcape ^TM empezará a segar!

4.3 Configuración

Primero, establezca la altura a un nivel de césped deseado después del corte(manualmente). Y puede hacer la configuración del programa manualmente o con la aplicación móvil.

NOTA: Cuando realice la configuración del programa manualmente, Landxcape™ entrará en la página de espera si no recibe ninguna entrada del usuario dentro de los 30 segundos.

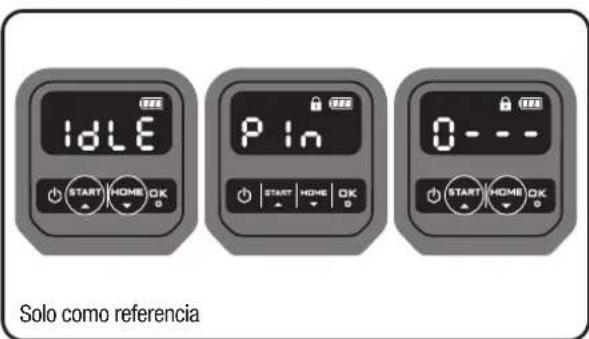

[1] Cambiar el código PIN

Para cambiar el código PIN, siga presionando los botones al mismo tiempo durante 5 segundos. El icono padeará y el "Old Pin" brillará. Después de eso, el primer número parpadeará, use padará ingresar el código PIN anterior y presione para confirmar. El siguiente número estará parpadeando. Use el mismo método para completar otros números. Luego, el "P" brillará, el primer número parpadeará y use pas eleccionar el número que desea y presione a confirmar. El siguiente número estará parpadeando. Usa el mismo método para completar otros números. Por ejemplo, el nuevo código PIN está configurado para ser 0326. Después de eso, el "Pin2" comenzará a parpadear y el primer número volverá a parpadear. Use el mismo método para ingresar el nuevo código PIN que acaba de configurar (en este ejemplo, "Luego", " estara parpadeará") en la pantalla. Su código PIN ha sido cambiado con éxito.

IDLE P In 0- - - START HOME OK START HOME OK START HOME OK Solo como referencia

(2) Establecer año, fecha y hora

Establecer año, fecha y hora son elementos de ajuste obligatorios. Si no configura estos elementos, influirá en la hora programada en la siguiente configuración. Estos elementos deben establecerse en el orden del año, la fecha y la hora. Para la configuración del año, siga presionando

START durante 3 segundos hasta que el icono un número estén parpadeando en la pantalla, por ejemplo, 2018 o para seleccionar el año que desee. Luego presione para confirmar para finalizar el ajuste del año.

Solo como referencia

Mientras tanto, el icono ¿lverá a parpadear y se mostrará un número para indicar la fecha, por ejemplo, ¿que significa 29 de septiembre. Cuando esté parpadeando, úselo o START HOME seleccione el número y presione ¿la confirmar. Y entonces estará parpadeando. Use el mismo método para seleccionar el número y presione ¿la confirmar para finalizar la configuración de la fecha.

09.29 START HOME OK

Solo como referencia

Mientras tanto, el icono 📄arpadeará y se mostrará la hora, por ejemplo, 1408. Cuando 📄está parpadeando, úselo 📄eleudine el número y presione 📄ra confirmar. Luego, estará parpadeando, use el mismo método para seleccionar el número y presione 📄ra confirmar. Ahora se ha completado el ajuste de la hora y Landxcape™ entrará en la página de espera.

14:08 START HOME OK

Solo como referencia

IDLE START HOME OK

Página de espera

(3) Horario de trabajo predeterminado

El tiempo de trabajo predeterminado de Landxcape™ se puede encontrar en la siguiente tabla:

HORARIO

AREA (m2)	DOMINGO	LUNES MARTES	MIÉRCOLES	JUEVES	VIÉRNES	SÁBADO
50 / /	trabajo	/ / trabajo /
100 / /	trabajo	// trabajo /
150 /	trabajo /	trabajo / trabajo /

200	/	trabajo	trabajo	trabajo	trabajo	trabajo	/
300	/	trabajo	trabajo	trabajo	trabajo	trabajo	/
400	/	trabajo	trabajo	trabajo	trabajo	trabajo	/
500	/	trabajo	trabajo	trabajo	trabajo	trabajo	/
600	/	trabajo	trabajo	trabajo	trabajo	trabajo	/
700	/	trabajo	trabajo	trabajo	trabajo	trabajo	/
800	/	trabajo	trabajo	trabajo	trabajo	trabajo	/
900	/	trabajo	trabajo	trabajo	trabajo	trabajo	/
1000	/	trabajo	trabajo	trabajo	trabajo	trabajo	/

[4] Establecer áreas de trabajo

Siga presionando 2° durante 3 segundos. Cuando el icono es: parpadeando, presione 4° parecerá un número parpadeando en la pantalla, por ejemplo, 8° que es el área del césped. El tiempo de trabajo se ajustará automáticamente de acuerdo con el tamaño de su jardín. Use START 9° 16" 15" 14" 13" 12" 11" 10" 9" 8" 7" 6" 5" 4" 3" 2" 1" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0" 0

Solo como referencia

(5) Cambiar la hora de inicio predeterminada

La hora de inicio predeterminada de 9:00 se puede cambiar a cualquier hora. Primero, mantenga pulsados ambos botones STQP mismo tiempo hasta que la hora parpadee. Luego, pulse para establecer la hora y pulse para confirmar. Ahora, parpadearán los minutos. Pulse para establecer los minutos y pulse para confirmar. Así se completa la configuración de la hora de inicio. Por ejemplo, establezca la hora a 14:08, y su Landscape™ empezará a cortar el césped a las 14:08.

Solo como referencia

4.4 ¿Cuál es la eficiencia de mi Landxcape™ al cortar el césped?

Las horas de corte varían para cada jardín en función de los factores que se indican abajo. Ajuste gradualmente el tiempo de corte de su Landxcape™ hasta que encuentre el valor más adecuado para usted. Su Landxcape™ es capaz de cortar áreas de hasta áreas de diferentes tamaños, aunque esto depende de varios factores como, por ejemplo:

• Variedades de hierba en su césped y su tasa de crecimiento
  • Delgadez de las hojas de corte

• Humedad
  • Temperatura ambiental

• Cantidad de obstáculos en el césped

A diferencia de la mayoría de cortadoras, Landxcape™ emplea un sistema de carga lateral que permite cortar la mayor parte posible de la hierba circundante. Además, los agujeros en la parte inferior de la base de carga permiten que la hierba crezca a través, lo que proporciona un aspecto elegante.

La altura de corte del Landxcape™ se puede ajustar (consulte los Datos técnicos y la Declaración de conformidad para conocer el rango de alturas de corte específico de su modelo) Antes de iniciar su Landxcape™ por primera vez, debe cortar el césped a una altura de no más de 9 cm con su cortacésped manual. Luego, ajuste la altura de corte de su Landxcape™ a su ajuste máximo para su funcionamiento por primera vez. (Véase la fig. F) El Landxcape™ cortará mejor con tiempo seco. También es posible dejar que su Landxcape™ funcione en los días de lluvia siempre que el césped sea sólido. Revise y limpie su cortadora de césped con regularidad.

A su Landxcape™ no le gustan las tormentas eléctricas. En el caso de tormenta eléctrica, desconecte el Landxcape™ de la base de carga, desconecte el cable delimitador y asegúrese de que el Landxcape™ no puede cargarse.

A su Landxcape™ le gusta cortar la hierba y necesita unas Cuchillas en buenas condiciones para poder cortarla bien. El Landxcape™ puede hacer la mayoría de las cosas por sí mismo, pero a veces necesitará su ayuda para no hacerse daño.

• No deje nunca que el Landxcape ^TM se desplace sobre grava
• Elimine o bloquee los obstáculos sobre los que el Landxcape ^TM podría subir accidentalmente y dañar su disco de corte
• Elimine todos los restos y objetos extraños de su césped

5. App

Su Landscape™ se puede conectar a su teléfono inteligente. Con la aplicación Landscape™ como un teléfono inteligente, puede cambiar la configuración general de Landscape™ y ver el estado y los mensajes de error de la máquina.

Conecte la aplicación a la lista antes de Landxcape™

Paso 1: Revisa tu smartphone

1. Asegúrese de que su teléfono inteligente esté conectado a Wi-Fi a 2.4GHz en lugar de 5GHz.

Ejemplo:

TP-LINK_34A0 TP-LINK_5G_34A0

1. Asegúrese de que la aplicación instalada en su teléfono inteligente sea la última versión.

Paso 2: Revise su Landxcape™

1. Asegúrese de que su Landxcape™ esté en el mismo entorno de enrutador que su teléfono inteligente.
2. Asegúrese de que el firmware de Landxcape™ sea la última versión.
3. Asegúrese de que la distancia entre el Landxcape™ y el teléfono inteligente esté lo más cerca posible de la conexión (menos de 3 ms).
4. Asegúrese de que la distancia entre el Landxcape™ y el enrutador esté lo más cerca posible (menos de 3 m) durante la conexión.

Paso 3: Revisa tu enrutador

1. Asegúrese de que su enrutador sea de 2.4GHz o 2.4GHz mixto de 5GHz y habilite la banda de 2.4GHz.

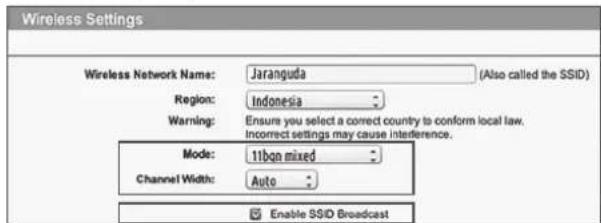

2. Asegúrese de que el modo de configuración inalámbrica 802.11 de su

enrutador sea mixto b/g/n. (Ver Figura 1)

1. Asegúrese de que el ancho/ancho de banda del enrutador configurado de forma inalámbrica sea Auto o 20M o 20M Hybrid 40M. (Ver Figura 1)
2. Asegúrese de que el enrutador habilite la transmisión SSID al conectar la máquina a la aplicación. Puede cerrarlo después de una conexión exitosa. (Ver Figura 1)

5. Asegúrese de que la función DHCP esté habilitada. (Ver Figura 2)

1. Si tiene un enrutador "Fritz! Box", asegúrese de activar "Permitir la comunicación entre dispositivos en la misma red" en la configuración.

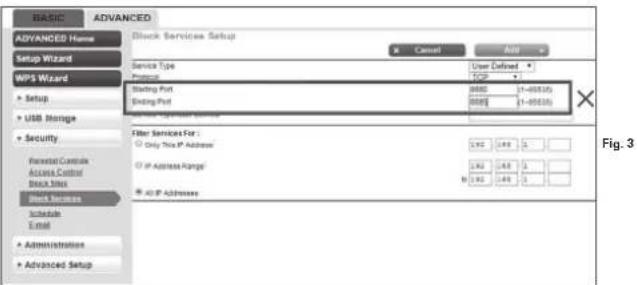

2. Asegúrese de que el puerto 8883 TCP esté abierto. Si está bloqueado (ver Figura 3), modifique la configuración.

Conecte su teléfono inteligente a Landxcape™:

Paso 1: Para descargar la aplicación Landxcape™, escanee el código QR a continuación o descárguelo desde Playstore (Google-Android), AppleStore (Apple-iOS) o nuestro sitio web www.worx.com.

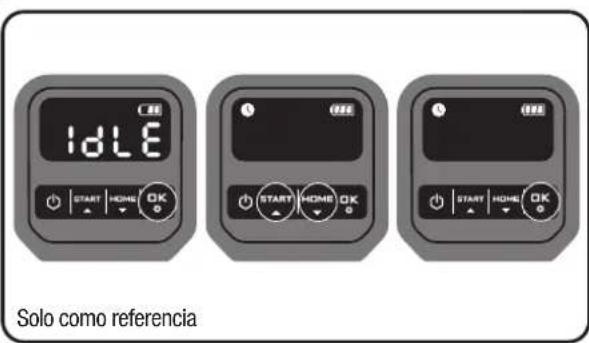

Paso 2: Mantenga presionado trante 3s y el ícono parpadeará. Use pa seleccionar el ícono y presione confirmar. La conexión se iniciará automáticamente.

IDLE START HOME OK START HOME OK START HOME OK Solo como referencia

Paso 3: Ingrese a Landxcape™ App y siga las instrucciones para conectarse a su Wi-Fi.

* Como se muestra, el número de serie se puede encontrar detrás de (Ver Figura G) Landscape™.

NOTA:

1. Si su información de Wi-Fi cambia, deberá restablecer Landxcape ^TM de acuerdo con el paso 3.
2. Cuando el Landxcape ^™ está ubicado en un área donde la señal de Wi-Fi es baja o no hay señal de Wi-Fi, es posible que las instrucciones enviadas desde la aplicación móvil no se ejecuten de inmediato. Cuando Landxcape ^™ devuelva un área con una buena señal de Wi-Fi, recibirá una instrucción.
3. Para obtener una señal de Wi-Fi fuerte para asegurar una conexión estable, se recomienda instalar un extensor de Wi-Fi para cubrir áreas con señales débiles de Wi-Fi o sin señal de Wi-Fi.

6. Fundamentos del cable delimitador

6.1 Fijar el cable delimitador

Utilice el calibre de distancia del alambre de limitador para establecer la distancia correcta desde el borde del césped (Más de 26cm). Esta es la distancia recomendada. Utilice el calibre de distancia proporcionado para garantizar la instalación adecuada.

Si su vecino también utiliza un Landscape™, entonces debe mantener una distancia mínima de 1 metros entre su cable delimitador y su vecino.

El cable delimitador debe marcar el perímetro exacto del área

de césped que se quiere cortar. Su Landxcape™ se va confundir si encuentra curvas adicionales o rollos de cable delimitador que no son parte del área de corte (Véase la fig. H). Si hay demasiado cable delimitador después de haber marcado el perímetro de trabajo, córtelo y guárdelo en un lugar separado. Sin embargo, es importante dejar la longitud necesaria en el punto donde se conecta a la base de carga para que pueda conectarse y permanecer enterrado.

6.2 Enterrar el cable delimitador

Si planea enterrar el cable delimitador debe tener en cuenta que, es recomendable fijar el Cable delimitador al césped de forma que resulte más fácil hacer ajustes en caso necesario. Cuando haya terminado de instalar el cable delimitador, se recomienda que ordene al Landxcape™ seguir el cable delimitador, pulsando para ello 📋. 🐎ello, se permite que la Landxcape™ se ajuste al nuevo entorno.

Mientras observa cómo el Landxcape™ localiza la base de carga, puede usted realizar modificaciones en la ruta del cable delimitador para asegurar un recorrido del cable delimitador sin problemas para el Landxcape™ en su búsqueda de la base de carga. Funcione correctamente con la base de carga antes de enterrar el Cable delimitador.

6.3 Unión del cable limitador

Si fuera necesario alargar y empalmar el cable limitador, utilice un conector (solo para modelos específicos; consulte los datos técnicos y la declaración de conformidad). De esta forma se obtendrá una unión impermeable y una conexión eléctrica fiable.

Introduzca los dos extremos del cable en cualquiera de los dos agujeros del conector. Compruebe que los cables estén totalmente insertados en el conector, de forma que se vean los dos extremos por la parte transparente del otro lado del conector. (Véase la fig. I) Utilice unos alicates para presionar por completo el botón de la parte superior del conector (Véase la fig. J1, J2)

ADVERTENCIA: Se desaconseja empalmar el cable limitador con cinta aislante o utilizar un bloque de terminales para realizar la ón, ya que la humedad ambiente podría oxidar el cable y ar una avería en el circuito al cabo de un tiempo.

7. Actualización del software

Se podrá actualizar el software de su Landscape™ cuando haya nuevas versiones disponibles. La última versión del software puede descargarse de nuestro sitio web www.landcape-robotics.com.

Método 1: Actualizar a través de USB. Vea a continuación las instrucciones de descarga e instalación:

(1) Busque la última versión de software en: www.landxcape-robotics.com. Guarda el archivo en una unidad USB con formato
FAT32. Borra cualquier contenido previo en la unidad y confirma el formato. Si no está en formato FAT32, por favor, formatea la unidad.
NOTA: La actualización del software se descarga en formato de archivo comprimido. Necesitará un descompresor de archivos para descomprimir la información.

(2) Coloque el Landxcape ^TM en una superficie segura y nivelada. Presione ①ra apagar su Landxcape ^TM .

(3) Inserte la unidad USB en el puerto. (Véase la fig. K1)

(4) EnciendaLandxcape. La actualización empezará automáticamente. Espere hasta que la pantalla muestre "U, la Fig. K2), luego retire la unidad USB (unidad flash) y cierre bien la cubierta protectora. Cuando la pantalla muestre "O, la actualización estará completada y Landxcape™ ingresará a la página del PIN.

Método 2: Actualización a través de smartphone. (solo para modelos específicos; consulte los datos técnicos y la declaración de conformidad)

Si su Landxcape™ está conectado a su teléfono inteligente a través de la aplicación Landxcape™, puede verificar la versión del software.

El manual de la caja se basa en el software predeterminado en la producción en masa. Algunas características/funciones nuevas de la nueva versión pueden no existir en el manual. Si encuentra algunos ajustes que no estén en el manual, por favor visite www.landxcape-robotics.com para descargar el manual más reciente.

8. Mantenimiento

Tiene que revisar su Landxcape™ de vez en cuando. El Landxcape™ trabaja mucho y después de un tiempo necesita una buena limpieza, así como reemplazar aquellas partes que se hayan podido desgastar. Nunca use su Landxcape™ si el interruptor On/Off está defectuoso.

Apague la máquina antes de realizar cualquier servicio técnico o mantenimiento.

En los siguientes apartados queremos informarle de cómo hacer que su nuevo Landxcape™ se adapte a su nuevo hogar y darle el mejor

cuidado posible.

8.1 Mantenerlo afilado

ADVERTENCIA: Antes de limpiar, ajustar o reemplazar las hojas, apague su Landxcape™ OFF y póngase guantes ección.

ADVERTENCIA: Para sustituir la cuchilla, Asegúrese de ¿cambiar todas las hojas si cambia una. Utilice siempre ¿s nuevos para instalar las cuchillas. Esto es importante ¿segurarse de que las cuchillas queden fijadas ¿tamente y que el disco de rotación de las cuchillas esté ¿quilibrado. La no utilización de tornillos nuevos podría ¿nar lesiones graves.

El Landxcape™ no corta el césped como las otras cortadoras. Las cuchillas son como un cuchillo afilado en los 2 bordes y gira en ambas direcciones para obtener una capacidad máxima de corte (Véase la fig. L). Cada hoja de su Landxcape™ tiene 2 bordes de corte. El disco de corte realiza una rotación hacia delante y hacia atrás de forma aleatoria para usar ambos filos de corte. Esto ayuda a minimizar la frecuencia con que debe sustituirse la cuchilla de corte. Cada hoja de corte tendrá una duración de hasta 2 meses cuando la siega se realice diariamente. Siempre revise si las cuchillas están astilladas o dañadas y cámbielas si lo están. Cuando la hoja de corte esté roma o desgastada, se debe cambiar por una hoja de repuesto proporcionada con su Landxcape™. También puede obtener las hojas de repuesto en su distribuidor de Landxcape™ más cercano.

A. Sustituir las cuchillas

Después de un tiempo, por lo general cada temporada, tendrá que reemplazar las cuchillas del Landscape™. Así que cuando cambie las cuchillas, asegúrese de cambiarlas todas al mismo tiempo. Se pueden reemplazar con uno de los conjuntos de cuchillas de repuesto y tornillos adicionales suministrados con el Landscape™.

Antes de proceder a cambiar las cuchillas del Landxcape™, apague el cortacésped y póngase guantes de protección. Luego siga los pasos siguientes:

1. Ponga el Landxcape ™ del revés con delicadeza
2. Extraiga la cubierta de la batería y la batería.
3. Saque los tornillos de las cuchillas con un destornillador de punta plana. (Véase la fig. M)
4. Atornille las hojas nuevas firmemente.
5. Vuelva a instalar la batería y la cubierta de la batería.

IMPORTANTE: Después de enroscar las cuchillas al disco de corte, asegúrese de que el disco puede girar libremente.

8.2 Manténgalo limpio

ADVERTENCIA: Antes de la limpieza, apague su Landxcape™. Póngase guantes de protección antes de el disco de corte y no utilice agua corriente.

A. Limpieza del mecanismo

El Landxcape™ tendrá una vida mucho más saludable y larga más si se limpia con regularidad. Tenga en cuenta que su Landxcape™ es una máquina eléctrica, por lo que deberá tener cuidado al limpiarla, NO utilice una manguera, ni agua a alta presión ni vierta agua de ninguna otra manera sobre su Landxcape™, es mejor utilizar un atomizador lleno con agua. Al limpiar la carcasa de plástico utilice un cepillo suave o un paño limpio y evite el uso de solventes o limpiadores (Véase la fig. N). Por último, asegúrese de retirar toda la acumulación de restos de césped y residuos, especialmente de las rejillas de ventilación del motor.

B. Limpieza de la parte inferior

Una vez más, es importante que apague el Landxcape™ y use guantes de protección antes de tocar el disco de corte.

En primer lugar, coloque la Landxcape™ boca abajo para exponer la parte inferior. Aquí verá el disco de corte, la caja del motor y las ruedas delanteras y motrices. Limpie todo a fondo con un cepillo suave o un paño húmedo.

ADVERTENCIA: NUNCA limpie los bajos del Landxcape™ con un chorro de agua. Podría dañar los componentes. (Véase la 02)

Gire el disco de corte para asegurarse de que gira libremente. Compruebe que las cuchillas giran libremente sobre los tornillos de fijación. Quite cualquier obstrucción que se haya podido generar.

IMPORTANTE: Elimine todos los residuos para que no se resquebraje el disco de corte. La más pequeña fisura puede disminuir el rendimiento de corte de su Landxcape™.

C. Limpie las patillas de los contactos y las regletas de carga

Mediante un paño, limpie la patilla de contacto situada en la base de carga y la regleta de carga situada en su Landscape™. Quite cualquier resto de hierba cortada alrededor de las patillas de contacto y las regletas de carga para garantizar que su Landscape™ se carga correctamente en todo momento.

8.3 Duración de la bacteria

El corazón del Landxcape™ es la Batería de Litio de 20 voltios. Para guardar correctamente la batería, asegúrese de que esté completamente cargada y en un lugar fresco y seco.

NOTA: La temperatura de funcionamiento recomendada para el Landxcape™ es de 0 - 55°C.

La vida útil de la batería del Landscape™ depende de varios factores, tales como:

• Duración de la temporada de corte en su región
• Cantidad de horas que el Landxcape ^TM funciona diariamente
• La forma de tratar la batería durante el almacenamiento

El Landxcape™ puede ser cargado manualmente sin el cable de límites.

1. Conecte la Base de Carga a una toma de corriente adecuada. La luz verde de la base de carga se encenderá.

2. Conecte manualmente el Landxcape™ en la Base de Carga mientras el Landxcape™ está apagado. (Véase la fig. P)

3. Luz verde intermitente en la base de carga, se inicia el proceso de carga del Landscape™.

8.4 Hibernación

• Limpiar a fondo su Landxcape ^TM
• Cargue completamente la batería y retírela de Landxcape ^TM
• Voltear el cortacésped

Para maximizar la vida útil de la batería, cárguela completamente y sáquela de Landxcape™ antes de guardarla durante el invierno.

ADVERTENCIA: Proteja los bajos del Landxcape™ frente al agua. NUNCA almacene el Landxcape™ cara arriba al aire

libre si con ello queda expuesto al agua.

El cable delimitador se puede dejar en el suelo, pero se deberían proteger los extremos, por ejemplo, colocándolos dentro en una lata con grasa. Si la base de carga queda fuera durante el invierno, deje el cable delimitador conectado.

NOTA: Cuando vuelva a usar el Landxcape™ después de la hibernación, asegúrese de que las bandas de carga y patillas de contacto están limpias, lo mejor es usar un paño muy suave.

8.5 Sustituir la Batería

ADVERTENCIA: Pulse el botón ON/OFF en OFF antes de realizar cualquier ajuste, sustitución o reparación. Antes de reemplazar las hojas, apague su Landscape™ OFF y póngase guantes de protección.

Si necesita reemplazar la batería, siga estos pasos:

1. Ponga el Landxcape ™ del revés con delicadeza.
2. Retire los tornillos de la batería. Retire la cubierta de la batería. (Véase la fig. Q1)
3. Levante la batería con cuidado. Presione el enganche y suelte los conectores. (Véase la fig. Q2)

NOTA: No la sujete por los cables. Sostenga los conectores y libere el pestillo.

1. Para instalar una nueva batería original, conecte los conectores entre sí hasta que la batería quede sujeta a su posición. (Véase la fig. Q3, Q4)

2. Instale la batería tal como se muestra. (Véase la fig. Q5) Vuelva a instalar la cubierta en su posición y apriete bien los tornillos.

9. Mensajes de función

Monitor Mensaje	Acción
-F 1-	Retardo de lluviaactivado. No se require ninguna acción

10. Mensajes de error

Síntoma Causa	Acción
-81-	El LandscapeTM está fuera del área de trabajo.	1. Si el LandscapeTM está en realidad fuera de su territorio, apague el aparato y lleve el LandscapeTM dentro de su zona de trabajo. Encienda la máquina. PulseSTARTuego, . OK2. Si el LandscapeTM está dentro de su territorio, compruebe que el LED de la base de carga está en verde. De lo contrario, compruebe que la base de carga está conectada correctamente al cargador y que el cargador está conectado a una fuente de alimentación adecuada. Si es así, significa que los extremos del cable delimitador están fijados de forma incorrecta, y debe invertirlos.3. La luz roja de la base de carga se enciende, confirme que el cable delimitador esté bien conectado a las abrazaderas de la base de carga. Si el problema persiste, verifique que no se haya cortado el cable delimitador.
-82-	Motor rueda bloq.	1. Apague el aparato; lleve el LandscapeTM en una zona libre de obstáculos;2. Encienda la máquina. PulseSTARTuego, . OK3. Si el mensaje de error sigue en pantalla; apague el aparato; ponga el LandscapeTM del revés y compruebe si hay algo que impida el giro de las ruedas.4. Elimine cualquier obstrucción posible, coloque el LandscapeTM en posición vertical, encienda el aparato. PulseSTARTuego, . OK
-83-	Disco corte bloq.	1. Apague el aparato;2. Dé la vuelta al LandscapeTM hacia abajo y compruebe si hay algo que impida la rotación del disco de corte.3. Elimine cualquier posible obstrucción.4. Coloque su LandscapeTM en posición vertical y llévelo a un área con hierba baja o ajuste la altura de corte;5. Desconecte la alimentación. PulseSTARTuego, . OK
-84-	El LandxcapeTM se ha atascado.	1. Apague el aparato;2.Coloque el LandxcapeTM en una zona libre de obstáculos;3. Apague la máquina. PulseSTARTluego, .OK4. Si el mensaje de error sigue en pantalla; apague el aparato; ponga el LandxcapeTM del revés. Compruebe si hay algo que obstaculice la rotación de las ruedas.5. Elimine cualquier obstrucción posible, coloque el LandxcapeTM en posición vertical, encienda el aparato. PulseSTARTluego, .OK
-85-	El LandxcapeTM está levantado.	1. Apague el aparato.2. Lleve el LandxcapeTM a una zona libre de obstáculos, encienda el aparato. PulseSTARTluego, OK3. Si el mensaje de error persiste: apague el equipo, apague LandxcapeTM, gire LandxcapeTM al revés y verifique si hay algo que impida que las ruedas delanteras giren.4. Elimine cualquier obstrucción posible, coloque el LandxcapeTM en posición vertical, encienda el aparato. PulseSTARTluego, .OK
-86-	El LandxcapeTM está dado la vuelta.	Coloque el LandxcapeTM en posición vertical. PulseSTARTluego, .OK
-87-	Error de la batería	1. Chequee la temperatura de la batería. Si la temperatura es demasiado alta, espere hasta que la temperatura se haya enfriado. Presionar y .2. Reemplazar la nueva batería Resetear LandxcapeTM. PresionarSTARTL. OK3. Si el error ocurre repetidamente, intente cambiar el horario de trabajo.
-88-	LandxcapeTM está tardando demasiado tiempo en volver a la base de carga.	Acople manualmente LandxcapeTM en la base de carga para cargar. Después de que LandxcapeTM esté completamente cargado, presioneSTARTL. OK
-89-	Esto podría deberse a que el rúter se haya quedado sin alimentación, o a que ha cambiado de rúter wifi o de proveedor de Internet.	Vuelva a conectar el LandxcapeTM a la red wifi a la que se había conectado originalmente.De no ser posible, póngase en contacto con el servicio de atención al cliente.
-8E-	Error desconocido.	Resetear LandxcapeTM. Presionar yOAcún se muestra el mensaje de error, comuníquese con un agente de servicio para obtener ayuda.

NOTAS

• Antes de poner en marcha el equipo, compruebe siempre que el Landxcape ^TM está dentro de su territorio. De lo contrario, se mostrará el mensaje “-” Este mensaje también aparece cuando se pone en marcha el Landxcape ^TM y este se encuentra encima del cable delimitador.
• Si por cualquier motivo -i.e. una fiesta, niños jugando... - desea colocar su Landxcape ^TM en la base de carga: pulse 📄 luego . 🌐 Landxcape ^TM irá a su base y permanecerá allí. Tenga en cuenta que el Landxcape ^TM esperará a la siguiente sesión de cortado programada. Presione 🕒ra apagar Landxcape ^TM .
• Si un error ocurre repetidamente en la misma zona de su jardín, puede que tenga un problema con el cable delimitador. Por favor refiérase a las instrucciones de instalación anteriores y revise su instalación.
• Si su jardín está dividido en dos zonas separadas, conectadas por un pasillo de menos de 1 m, y una de las zonas no dispone de base de carga: cuando el Landxcape™ se descargue, transpórtelo manualmente hasta la base de carga el proceso de carga comenzará.
• Si el Landxcape ^TM funciona de manera extraña de vez en cuando, intente reiniciándolo. Si el problema persiste, intente quitar y volver a instalar la batería. Si el problema persiste, póngase en contacto con el Servicio Técnico de Landxcape ^TM para que le asistan.
• No lave la máquina utilizando agua a alta presión. Esto podría provocar daños en la batería o en la máquina.

11. Solución de problemas

Si su Landxcape™ no funciona correctamente, siga esta Guía de Resolución de Problemas. Si el problema persiste, contacte con su distribuidor.

Síntoma Causa Acción
El indicador LED de la estación de carga no se enciende.	No hay alimentación.	Compruebe que el cable de alimentación está conectado correctamente al cargador y que el cargador está conectado a una fuente de alimentación adecuada.
La luz roja de la base de carga se enciende.	El cable delimitador no está conectado.	Compruebe que el cable delimitador se ha conectado correctamente a la base de carga.Compruebe que no hay ninguna interrupción en el cable delimitador, especialmente en los extremos del cable.
El LandxcapeTM se enciende, pero el disco de corte no se mueve.	El LandxcapeTM está buscando la base de carga (al menos que se presione la botón de la que se destine a la base de la carga).	Esto es normal. El LandxcapeTM necesita recargarse, el disco de corte no gira mientras está buscando la base de carga.
El LandxcapeTM vibra	Las cuchillas pueden estar dañadas.Compruebe el estado del Disco de la Cuchilla.	Compruebe las hojas y los tornillos y reemplace tanto como sea necesario.Retire la suciedad y los objetos extraños de las cuchillas y del disco de la cuchilla.
La hierba se corta de forma irregular	El LandxcapeTM no trabaja suficientes horas al día.	Aumente las horas del tiempo de corte
	El área de trabajo es demasiado grande.	Trate de reducir el tamaño del área de trabajo o aumentar las horas de corte .
	Las hojas están desafiladas.	Cambie todas las hojas y tornillos con el fin de equilibrar el disco de corte
	La altura de corte de la hierba está ajustada al mínimo.	Aumente la altura de corte y redúzcala gradualmente
	La hierba o cualquier otro objeto ha envuelto el disco de corte.	Compruebe el disco de corte y elimine la hierba y demás objetos.
	Hay una acumulación de hierba en el disco de corte o en la caja del motor	Asegúrese de que el disco de corte puede girar fácilmente. Si es necesario, puede sacar el disco de corte y limpiar los restos.
Su LandxcapeTM está dentro de su territorio y el cable delimitador está conectado. Pero en la pantalla se muestra “-”E :-	Los extremos del cable delimitador están fijados de forma incorrecta.	Invierta los extremos del cable delimitador.
	El cable delimitador está roto. Repare el cable delimitador dañado con conectores.
El tiempo de carga es muy superior al tiempo de carga especificado.	Mala conexión debido a la contaminación de la banda de carga.	Limpie la patillas de contacto de la base de carga y la banda de carga de la máquina con un paño.
	El programa de protección de carga se ha activado debido a una temperatura excesiva	Coloque la base de carga en una zona sombreada o espere hasta que haya descendido la temperatura.
El cortacésped no se carga	No hay alimentación	Compruebe que el cable de alimentación está conectado correctamente al cargador y que el cargador está conectado a una fuente de alimentación adecuada.
	No funciona correctamente durante la carga manual	Consulte la carga manual en la Sección 8.3.
El LandxcapeTM empieza a reducir el tiempo de funcionamiento entre cargas	Algo está atascado en el disco de corte	Saque el disco de corte y límpieloEl césped está demasiado alto y espeso.
	El LandxcapeTM se está agitando bruscamente.	Compruebe el disco de corte y las hojas, elimine la hierba y otros objetos.
	La batería puede estar agotada o ser antigua. Coloque una batería nueva.
El LandxcapeTM no funciona a la hora prevista.	El reloj no está ajustado a la hora correcta.	Ajuste el reloj a la hora correcta, consulte la Sección 4.3.
	Los tiempos de corte programados para el LandxcapeTM no son correctos.	Cambie la configuración del tiempo iniciar y detener el corte de césped.
	El LandxcapeTM se ha estacionado manualmente en la base de carga.	Pulse juego .
	La batería no se carga ya que su temperatura está por encima de 55°C en climas cálidos.	Espere hasta que la batería se haya enfriado.
LandxcapeTM no se puede conectar correctamente a la Base de Carga	Influencia medioambiental. Reinicie el Landxcape	TM.
	Mala conexión debido a la contaminación de la banda de carga.	Limpie la patillas de contacto de la base de carga y la banda de carga de la máquina con un paño.
La luz verde de la Base de Carga se ENCIENDE antes de finalizar el proceso de carga.	La base de carga se está sobrecalentando.	Coloque la base de carga en una zona sombreada o espere hasta que haya descendido la temperatura.
El LandxcapeTM se sale del cable delimitador.	El cable de límites ha sido instalado con esquinas puntiagudas.	Compruebe el cable de límites para suavizar las esquinas.
EL LandxcapeTM no corta un área dentro de la zona del cable delimitador.	El área de corte es superior al área de corte permitida para el LandxcapeTM.	Reduzca el área de corte o use LandxcapeTM con un área de corte más grande permitida.
El LandxcapeTM invierte la marcha o gira de forma errónea cerca del cable delimitador.	El cable delimitador de otro LandxcapeTM u otro robot cortacésped está excesivamente cerca.	Compruebe que el cable delimitador de su LandxcapeTM está al menos a 1m de distancia de otro límite.
	En condiciones con agua o humedad, la señal eléctrica del cable delimitador puede perderse en las zonas en las que el cable se ha unido o reparado.	Compruebe las juntas de unión del cable delimitador. Aislelas para proporcionar una conexión totalmente impermeable.
	Hay una pérdida de la señal eléctrica del cable delimitador debido a un aislamiento roto.	Repare el aislamiento del cable delimitador dañado y sus conectores.
	Un sensor ultrasónico está dañado.	Compruebe si el sensor ultrasónico está sucio y límpielo. Si no está sucio, compruebe que el alambre delimitador del LandxcapeTM esté separado al menos 1 m de cualquier otro alambre delimitador. Si no consigue solucionar el problema, póngase en contacto con el servicio de atención al cliente del LandxcapeTM.
Las ruedas del LandxcapeTM patinan o dañan el césped.	Puede haber obstáculos extraños, como palos o ramas, debajo del LandxcapeTM.	Retire los objetos extraños de la parte inferior del LandxcapeTM.
	El césped está demasiado mojado. Espere a que el césped se haya secado.
El LandxcapeTM se sale del límite del cable debido a un exceso de velocidad cuando va cuesta abajo	El Cable Delimitador está colocado sobre una pendiente con una inclinación superior a un 17% (10°).	Recoloque el Cable Delimitador lejos de pendientes que tengan una inclinación superior a un 17% (10°). Consulte el manual de instalación para más detalles.
Erro	Se produce un error de actualización de software.	Inténtalo de nuevo según la sección "Actualización de software".
El LandxcapeTM se mueve en círculos; gira hacia la derecha o hacia la izquierda aunque no tiene ningún obstáculo delante.	Un sensor ultrasónico está dañado.	Compruebe si el sensor ultrasónico está sucio y límpielo. Si no está sucio, compruebe que el alambre delimitador del LandxcapeTM esté separado al menos 1 m de cualquier otro alambre delimitador. Si no consigue solucionar el problema, póngase en contacto con el servicio de atención al cliente del LandxcapeTM.
El cortacésped no esquiva los obstáculos.	El sensor ultrasónico está dañado.	Compruebe si el sensor ultrasónico está sucio y límpielo. Si no está sucio, compruebe que el alambre delimitador del LandxcapeTM esté separado al menos 1 m de cualquier otro alambre delimitador. Si no consigue solucionar el problema, póngase en contacto con el servicio de atención al cliente del LandxcapeTM.
	El cable entre el sensor ultrasónico y la placa base está dañado.
	El alambre delimitador de otro LandxcapeTM u otro robot cortacésped está demasiado cerca.
	El sensor ultrasónico está sucio y se debe limpiar.
	El sensor ultrasónico falla con obstáculos pequeños, como las piernas de un niño, arbustos, árboles inclinados o piedras.	Esto es normal. No es necesario hacer nada.
	El obstáculo tiene una altura inferior a 19 cm.	Esto es normal. El sensor ultrasónico no detecta los objetos con una altura inferior a 19 cm.

Protección ambiental

Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su distribuidor para obtener información sobre la organización de la recogida.

Para las herramientas a batería:

Detalles sobre la eliminación segura de las baterías usadas

Al final de la vida útil del aparato, retire de forma segura el paquete de baterías antes de desechar el aparato. No tire las baterías ni las arroje a la basura normal. Tampoco deseche la batería junto con la máquina. Retire el paquete de baterías usado del aparato y deséchelo en la instalación de reciclaje más cercana o conveniente. Si tiene dudas, consulte con su departamento local de protección del medio ambiente. Las baterías pueden entrar al ciclo del agua si se desechan incorrectamente, lo que puede ser peligroso para el ecosistema. No deseche las baterías usadas como residuos municipales no clasificados.

AVISO! Cortador de grama automático!
