MANUAL DE USUARIO ML-2323 Dörr

Manual de instrucciones CAJA DE LUZ LED

IT

GRACIAS por adquirir un producto de calidad de la casa DÖRR.

Le rogamos que lea el manual de instrucciones y las instrucciones de seguridad detenidamente antes de utilizarlo por la primera vez.

Quisiera Usted guardar este manual juntamente con el aparato para una utilización posterior. En caso de que el aparato sea utilizado por varias personas, por favor ponga este manual a su disposición. Cuando Usted venda el aparato, este manual de instrucciones debe acompañar el aparato y debe también ser suministrado.

La casa DÖRR no responde de defectos en caso de una utilización no conforme del aparato o no respecto de las instrucciones de seguridad y del manual de instrucciones.

01 | INSTRUCCIONES DE SEGURIDAD

- Solamente para iluminación para fines fotográficos. No es adecuado para una iluminación constante de una habitación.

- Quisiera Ud utilizar el aparato solamente con el cable USB incluso en el volumen de suministro. Después de cada utilización quisiera Ud desconectar la caja de luz de su ordenador.

- Este aparato no es resistente al agua. Proteja el aparato de la lluvia de la humedad y de la exposición directa a los rayos solares. Proteja el aparato de temperaturas extremas.

- No utilice y no toque el aparato con las manos mojadas.

- Proteja el aparato contra golpes y contra caídas al suelo.

- En caso de que el aparato esté defectuoso o dañado, no intente desmontar los componentes electrónicos ni intente repararlo usted mismo. Consulte un especialista.

- Las lámparas LED no pueden ser cambiadas.

- Las personas con restricciones físicas o cognitivas deben manejar el aparato únicamente bajo dirección y supervisión.

- Las personas con un pacemaker, con un desfibrilador o otro implante electrónico deben guardar una distancia mínima de 30 cm dado que el aparato produce un campo magnético.

- El aparato no es un juguete. Quisiera Ud mantener el aparato, sus accesorios y el material de embalaje alejados del alcance de los niños y de los animales domésticos para evitar accidentes y asfixias.

- Proteja el aparato de suciedad. No limpie el aparato con gasolina ni con otros productos agresivos. Nosotros recomendamos para la limpieza el aparato un paño en microfibras exento de bolitas de frisado suavemente embebido en agua. Antes de empezar la limpieza asegúrese de desconectar la alimentación eléctrica!

- Almacene el aparato en un lugar exento de polvo, seco y fresco.

- Quisiera Usted practicar una gestión correcta de los residuos de aparatos eléctricos y electrónicos en caso de que su aparato esté defectuoso u obsoleto de acuerdo con la directiva de gestión de residuos eléctricos y electrónicos RAEE. Usted puede recibir informaciones detalladas sobre el reciclaje de los aparatos eléctricos y electrónicos, su reprocesamiento y puntos de recogida junto del ayuntamiento.

02 | DESCRIPCIÓN DEL PRODUCTO

Las cajas de luz LED DÖRR ML-2323 y ML-4040 garantizan una iluminación uniforme y sin sombras al fotografi ar productos y otros objetos.

03 | CARACTERÍSTICAS TÉCNICAS

• 2 bandas LED con lámparas LED cada una extremadamente claras y durables (5500 K)
• Caja de luz plegable de tejido robusto de estandarte en polipropileno
• Botones de presión proporcionan estabilidad
• Tejido de fondo en goma espuma que se arruga poco en color negro o blanco
• Instalación simples y rápida
• De forma compacta ocupando un mínimo de espacio cuando arrumado
  • Cable USB inclusa

04 | NOMENCLATURA

01 Botones de presión
02 Bandas LED C

02a) Conexión Micro USB

03 Puntos de suspensión para el fondo

04 Cable USB con

04a) Conector Micro USB
04b) Conector USB-A

05 Tejido de fondo en goma espuma con suspensión

Solo modelo Maxi ML-4040:

06 Apertura (∅ 11 cm) con tapa

06 Ω Ω

Extraiga los paneles laterales con precaución

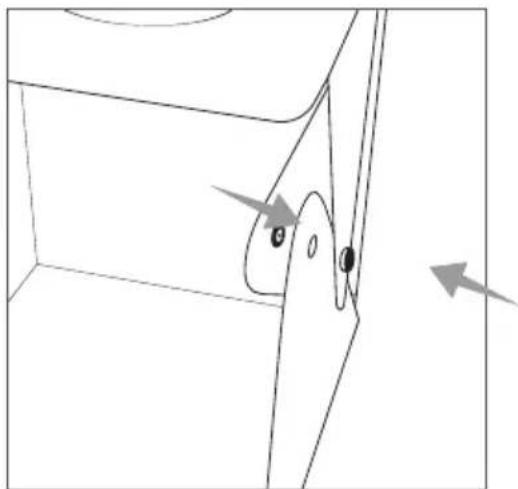

Cierre las partes laterales con los botones de presión (01) como se muestra.
ATENCIÓN: Abrir y cerrar los botones de presión con precaución, ¡no rasgar!

Tejido de fondo en goma espuma colgar

06 | UTILIZACIÓN

1. Por favor encienda su ordenador y deje arrancar el ordenador completamente.
2. Quisiera Ud meter el conector Micro USB (04a) en la conexión Micro USB de las bandas LED (02).
3. Quisiera Ud meter el conector USB-A (04b) en un puerto USB libre de su ordenador. En caso de que la conexión sea correcta las dos bandas LED se encenderán.

Solo modelo Maxi ML-4040:

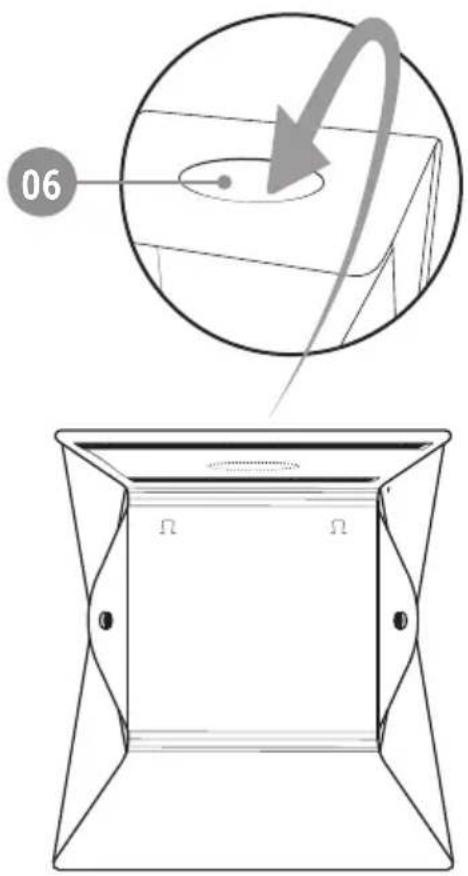

Para tomar una foto de un objeto desde arriba, retire la tapa y tome una foto a través de la apertura (06).

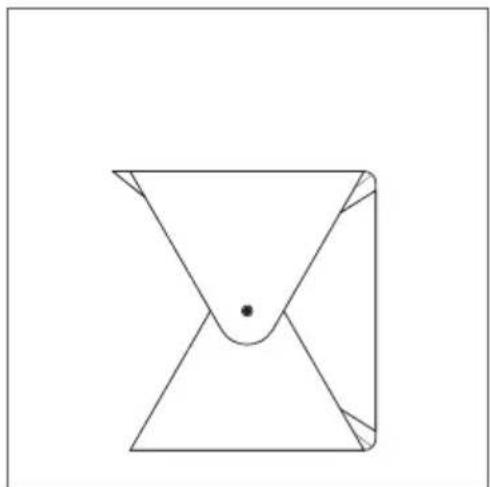

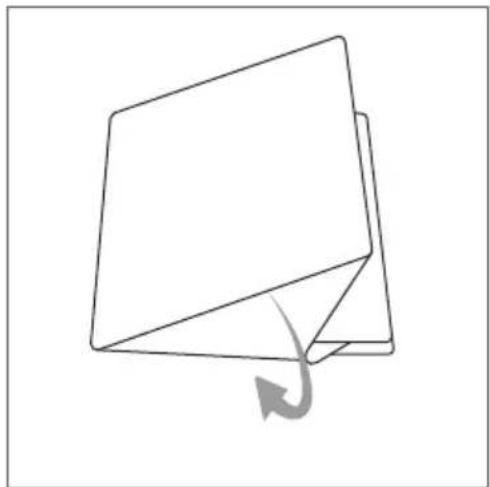

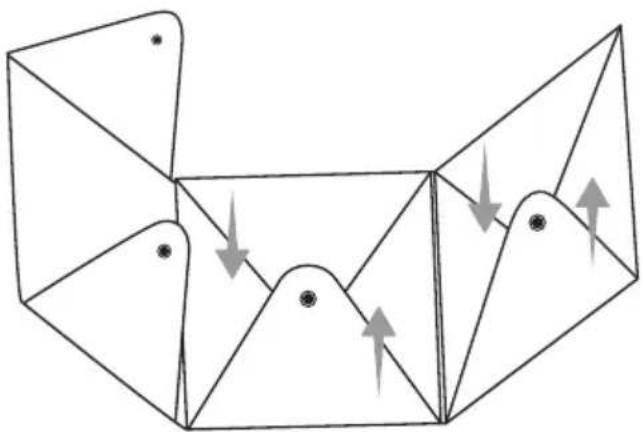

07 | PLEGAR

No limpie el aparato con gasolina ni con otros productos agresivos. Nosotros recomendamos para la limpieza del aparato un paño en microfi bras exento de bolitas de frisado suavemente embebido en agua. Antes de empezar la limpieza asegúrese de desconectar la alimentación eléctrica! Almacene el aparato en un lugar exento de polvo, seco y fresco. Este aparato no es un juguete. Mantenga el aparato alejado del alcance de los niños. Mantenga el aparato alejado de los animales domésticos.

09 | CARACTERÍSTICAS TÉCNICAS

	Mini ML-2323 Maxi ML-4040
Número de lámparas LED	2 bandas LED con 20 lámparasLED cada una	2 bandas LED con 35 lámparasLED cada una
Potencia LED 2x 5 W 2x 5 W
Temperatura de color aprox.	5500 K (luz del día)	5500 K (luz del día)
Luminosidad aprox. 800	Lumen 1400 Lumen
Tensión 5 V 5 V
Alimentación eléctrica USB 5V 1A USB 5V 1A
Longitud cable USB aprox.	95 cm	95 cm
Material caja de luz	Polipropileno	Polipropileno
Dimensiones aprox.	23 x 23,5 x 22 cm	40 x 41 x 41,5 cm
Dimensiones de transporte aprox.	23 x 23,5 x 2 cm	40 x 41 x 3 cm
Peso aprox.	218 g	925 g

10 | VOLUMEN DE SUMINISTRO

Mini ML-2323	Maxi ML-4040
1x Caja de luz con 2 bandas LED1x Tejido de fondo en goma espuma en blanco1x Tejido de fondo en goma espuma en negro1x Cable USB1x Cubierta de polvo1x Manual de instrucciones	1x Caja de luz con 2 bandas LED1x Tejido de fondo en goma espuma en blanco1x Tejido de fondo en goma espuma en negro1x Cable USB1x Bolso1x Manual de instrucciones

11 | GESTIÓN, MARCA CE

11.1 REGLAMENTACIÓN RAEE

La Directiva RAEE (Residuos de Aparatos Eléctricos y Electrónicos que se encuentra en vigor desde 13 febrero 2003) tuvo como consecuencia una modifi cación de la gestión de los residuos eléctricos. (La fi nalidad esencial de esta directiva es reducir la cantidad de residuos eléctricos y electrónicos encorajando la reutilización, el reciclaje y otras formas de reciclaje con el objetivo de reducir la cantidad de residuos). El símbolo RAEE (cubo de basura) en el equipo y en el embalaje advierte que el presente producto no debe ser tratado como residuo doméstico. Usted es responsable de entregar todos los aparatos eléctricos y electrónicos en fi nal de su vida útil en los puntos de recogida correspondientes. Una recogida selectiva así como un reciclaje sensato de los residuos eléctricos constituyen una condición previa para una buena gestión de los recursos. Además el reciclaje de los residuos eléctricos es una contribución para la conservación de la naturaleza y así preservar la buena salud de los seres humanos. Usted puede recibir informaciones detalladas sobre el reciclaje de los aparatos eléctricos y electrónicos, su reprocesamiento y puntos de recogida junta del ayuntamiento, de empresas especializadas eliminadoras de basura, comercio especializado y junto del fabricante del aparato.

11.2 CONFORMIDAD DE ACUERDO CON LA DIRECTIVA EUROPEA ROHS

Este producto cumple con la directiva europea RoHS para la restricción del uso de ciertas sustancias peligrosas en los aparatos eléctricos y electrónicos y sus enmiendas.

11.3 € MARCA DE CONFORMIDAD EUROPEA CE

El marcado CE cumple con las normas europeas e indica que el producto cumple con los requisitos de las directivas de la UE aplicables.
