WAC1810G - Aire acondicionado Wood's - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado móvil (portátil)
Marca	Wood's
Modelo	WAC1810G (Palermo 18K)
Capacidad de refrigeración	5,3 kW
Deshumidificación	90 L/24 h
Rango de temperatura ajustable	17 – 30 °C
Rango de temperatura de funcionamiento	16 – 31 °C
Clase energética	A
EER	2,6
Refrigerante	R290 (Propano), 264 g
Nivel sonoro	65 dB
Dimensiones (Ancho × Fondo × Alto)	540 × 695 × 1140 mm
Peso neto	51 kg
Alimentación eléctrica	220-240 V, 50 Hz
Fusible recomendado	3,15 A, 250 V~
Velocidades del ventilador	Baja, Media, Alta, Auto
Temporizador	24 h (encendido/apagado programables)
Función reposo	Sí
Oscilación de las aspas	Sí
Superficie mínima de instalación	13 m²
Filtro de aire	Limpieza recomendada cada 2 semanas
Garantía	2 años (consumidor)

Preguntas frecuentes - WAC1810G Wood's

¿Cómo encender el aire acondicionado Wood's WAC1810G?

Asegúrese de que la manguera de evacuación esté correctamente instalada y que la ventana esté ajustada. Enchufe el aparato a una toma de corriente de 220-240 V. Presione el botón POWER para encender el aparato. Use el botón FUNC para seleccionar el modo (Refrigeración, Deshumidificación o Ventilador).

¿Qué hacer si el aparato no enfría correctamente?

Verifique que la temperatura configurada sea inferior a la temperatura ambiente. Asegúrese de que las puertas y ventanas estén cerradas, que el filtro de aire no esté obstruido y que la entrada/salida de aire esté despejada. Evite la exposición directa al sol. Si el problema persiste, limpie el filtro o retire las fuentes de calor.

¿Qué significa el código de error E4 mostrado en la pantalla?

El código E4 indica que el depósito de agua interno está lleno o que hay un mal contacto en el enchufe. Para solucionarlo, retire el tapón de goma en la parte inferior del aparato para drenar el agua. Verifique también que el enchufe esté bien conectado. El código desaparece después del drenaje.

¿Cómo limpiar el filtro de aire?

Desenchufe el aparato. Abra la rejilla de entrada de aire y retire el filtro. Límpielo con un detergente neutro a 40 °C como máximo, luego séquelo a la sombra. Vuelva a colocar el filtro en la rejilla. Se recomienda limpiar el filtro cada dos semanas.

¿Puedo usar un alargador con el aire acondicionado?

No, está estrictamente desaconsejado usar un alargador o una regleta. El aparato requiere una alimentación directa a una toma de corriente con conexión a tierra. El uso de un alargador puede provocar una sobrecarga eléctrica y dañar el aparato.

¿Qué tipo de refrigerante se utiliza y es peligroso?

El refrigerante es R290 (Propano), un gas inflamable. Está contenido en un circuito cerrado. En caso de fuga, ventile la habitación, evite cualquier llama abierta y contacte a un profesional. El aparato no debe instalarse en una habitación de menos de 13 m².

¿Cómo drenar el agua del depósito?

Cuando se encienda la luz de depósito lleno (código E4), retire el tapón de goma en la parte inferior del aparato para evacuar el agua. También puede usar la manguera de drenaje inferior para un flujo continuo. Después del drenaje, el código desaparece y el aparato puede reiniciarse.

¿Cómo ajustar el temporizador (Timer)?

Presione el botón TIMER. Para un encendido automático (Timer ON), presione una vez (aparato apagado) y ajuste el número de horas con los botones +/ -. Para un apagado automático (Timer OFF), presione durante el funcionamiento y ajuste la duración. Una vez transcurrido el tiempo, el aparato se enciende o apaga automáticamente.

El control remoto no funciona, ¿qué hacer?

Verifique que las pilas (2× AAA 1,5 V) estén insertadas correctamente y tengan suficiente energía. Acérquese al aire acondicionado (menos de 8 m) y dirija el control remoto hacia el receptor de señales. Reemplace las pilas si es necesario. Evite la luz solar directa sobre el control remoto.

¿Cuál es la temperatura ambiente máxima para usar el aire acondicionado?

La temperatura de funcionamiento para la refrigeración está entre 16 °C y 31 °C. Por encima de 35 °C, el aparato puede no funcionar correctamente. No usar por debajo de 8 °C. Respete estos límites para evitar dañar el compresor.

MANUAL DE USUARIO WAC1810G Wood's

ES Manual de instrucciones

Lamarca Wood's nació con la familia Wood's hace más de 65 años en la ciudad canadiense de Guelph, Ontario. Aquí es donde Wood's empezó a destacar y fabricar deshumidificadores en 1950. Desde entonces, Wood's ha ayudado a varios cientos de miles de hogares a prevenir los daños que provoca el moho por la humedad y a aspirar aire más limpio. Nuestros aires acondicionados portátiles son aptos para su uso en la mayoría de los climas, ya que la calidad es buena incluso a diferentes temperaturas y niveles de humedad. Se utilizan con buenos resultados en instalaciones que acumulan calor, como salas de estar, oficinas o dormitorios. La cantidad de aire caliente que elimina el aire acondicionado depende de la temperatura, el nivel de humedad y la colocación. Las condiciones meteorológicas externas también pueden afectar al rendimiento del aire acondicionado.

Los aires acondicionados de Wood's son seguros en funcionamiento y están diseñados para su uso continuo durante muchos años.

¿CÓMO FUNCIONA LA UNIDAD DE AIRE ACONDICIONADO?

La baja presión da aire frío. El elemento principal del aire acondicionado es un refrigerante que, a baja presión, se convierte en gas. El proceso «crea frío», que se transmite hacia adentro, manteniendo el aire caliente fuera.

Un refrigerante líquido atraviesa una válvula de expansión y penetra en una tubería donde la presión es baja. El refrigerante se evapora y se convierte en un gas. El proceso absorbe el calor del entorno y la tubería se enfría. Un ventilador sopla el aire frío en la habitación.

El gas atraviesa un compresor, que aumenta la presión y convierte el gas en líquido. En este proceso, se libera calor, que se lleva a las tuberías del lado opuesto y que expulsa un ventilador.

Un termostato apaga la unidad cuando el aire interior está lo suficientemente frío.

1. ADVERTENCIAS DE SEGURIDAD

Material inflamable. Este electrodoméstico contiene R290/propano, un refrigerante inflamable.

Para obtener información sobre seguridad, consulte este manual.

Lea el Manual Técnico.

Lea el Manual del operador.

INFORMACIÓN DE SEGURIDAD

Antes de la instalación y uso del electrodoméstico, lea detenidamente las instrucciones suministradas. El fabricante no es responsable de las lesiones y los daños provocados como consecuencia de una instalación y un uso incorrectos. Guarde siempre las instrucciones con el electrodoméstico para consultarlas en el futuro.

Seguridad de los niños y de las personas vulnerables

ADVERTENCIA

Riesgo de lesiones o incapacidad permanente.

Este electrodoméstico puede ser utilizado por niños de 8 años o más y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimientos, si se les ha dado supervisión o instrucciones sobre el uso del electrodoméstico de forma segura y comprenden los riesgos que implica. No permita que los niños jueguen

con el electrodoméstico.

Los niños menores de 3 años deben mantenerse alejados, a menos que estén continuamente supervisados. Mantenga todo el embalaje lejos de los niños. La limpieza y el mantenimiento del usuario no se deben realizar por niños sin supervisión.

Seguridad general

Este electrodoméstico está diseñado para su uso en aplicaciones domésticas y similares, tales como las siguientes: cuarto de estar, salón, áreas de cocina del personal en tiendas, oficinas y otros ambientes laborales. La placa de clasificación se encuentra en la parte lateral o posterior del aire acondicionado. Mantenga las aperturas de ventilación libres de obstrucciones.

No utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación, excepto los recomendados por el fabricante. El electrodoméstico no debe descargarse en una habitación con fuentes de ignición que estén en funcionamiento (por ejemplo, llamas abiertas, un aparato de gas en funcionamiento o un calentador eléctrico que funcione). No lo perfore ni lo queme.

Tenga en cuenta que es posible que los refrigerantes no contengan olor. No utilice agua pulverizada ni vapor para limpiar el electrodoméstico. Limpie el electrodoméstico con un paño suave y húmedo. Utilice solo detergentes neutros. No utilice productos abrasivos, almohadillas de limpieza abrasivas, disolventes ni objetos metálicos.

Si el cable de alimentación está dañado, debe ser sustituido por el

fabricante, su centro de servicios autorizado o por personas de cualificación similar para evitar riesgos.

INSTRUCCIONES DE SEGURIDAD

Instalación

ADVERTENCIA

Solo una persona cualificada debe instalar este electrodoméstico. Retire todo el embalaje.

No instale ni utilice un electrodoméstico dañado. El electrodoméstico debe instalarse, manejarse y guardarse en una habitación con una superficie de suelo superior a 13m² (AC Palermo 18K) / 25m² (AC Palermo 22K). Siga las instrucciones de instalación suministradas con el electrodoméstico.

Tenga siempre cuidado al mover el electrodoméstico porque es pesado. Use siempre guantes de seguridad.

Tenga en cuenta que es posible que los refrigerantes no contengan olor.

Asegúrese de que el aire pueda circular alrededor del electrodoméstico.

Espere al menos 4 horas antes de conectar el electrodoméstico a la fuente de alimentación. De esta forma, se permite que el aceite vuelva a entrar en el compresor. No instale el electrodoméstico

Conexión eléctrica

ADVERTENCIA

Riesgo de incendio y de descarga eléctrica.

El electrodoméstico debe conectarse a una toma de corriente conectada a tierra. Asegúrese de que la información eléctrica de la placa de clasificación coincida con la fuente de alimentación. De lo contrario,

póngase en contacto con un electricista.

Utilice siempre un enchufe a prueba de descargas correctamente instalado.

No utilice adaptadores de enchufes múltiples ni alargadores.

Asegúrese de no causar daños a los componentes eléctricos (p. ej., enchufe de red, cable de red).

Póngase en contacto con el Centro de asistencia autorizada o con un electricista para cambiar los componentes eléctricos.

El cable de red debe permanecer por debajo del nivel del enchufe de red.

Conecte el enchufe de la red a la toma de corriente solamente al final de la instalación.

Asegúrese de que haya acceso al enchufe de red antes de la instalación.

No tire del cable de red para desconectar el electrodoméstico. Tire siempre del enchufe de red.

Esta unidad necesita al menos 25 amperios de electricidad para el funcionamiento de su compresor.

Para evitar el corte de la electricidad del domicilio, no utilice ningún cable de extensión para esta unidad.

Uso

ADVERTENCIA

Riesgo de lesiones, quemaduras, descarga eléctrica o incendio.

No modifique las especificaciones de este electrodoméstico.

Tenga cuidado de no causar daños en el circuito refrigerante. Contiene propano (R290), un gas natural con un alto nivel de compatibilidad medioambiental. Este gas es inflamable.

Si se produce algo anómalo en el circuito del refrigerante, asegúrese

de que no haya llamas y fuentes de ignición en la habitación. Ventile la habitación.

No deje productos inflamables ni artículos que estén mojados con productos inflamables cerca o sobre el electrodoméstico.

Utilice esta unidad en un ambiente de 35 grados centígrados o menos. Limpie el bajo de aire periódicamente para disfrutar de la refrigeración más eficiente.

Cuando la unidad está apagada, espere al menos 3,5 horas antes de reiniciarla para evitar que el compresor se dañe.

Al encender la unidad, el ventilador funcionará, pero el compresor se encenderá cuando la alarma de refrigeración parpadee durante tres horas.

El aire acondicionado solo se puede conectar a un sistema de suministro eléctrico con una impedancia máxima de 0,219 Ω. En caso necesario, consulte con su proveedor de electricidad para conocer la impedancia de su sistema.

Eliminación

ADVERTENCIA

Riesgo de lesiones.

Desconecte el electrodoméstico de la red eléctrica.

Corte el cable de alimentación y deséchelo.

El circuito refrigerante de este electrodoméstico es respetuoso con el ozono. Póngase en contacto con las autoridades municipales para obtener información sobre cómo desechar el electrodoméstico correctamente.

No provoque daños en la parte de la unidad de refrigeración que está cerca del intercambiador de calor.

CONFIGURACIÓN DEL AIRE ACONDICIONADO DE CARA A SU INSTALACIÓN

Transporte, marcado y almacenamiento de las unidades

1. El transporte de equipos que contengan refrigerantes inflamables debe efectuarse cumpliendo las normativas de transporte.
2. El marcado del equipo mediante señales debe efectuarse cumpliendo las normativas de transporte.
3. La retirada de equipos que utilicen refrigerantes inflamables debe efectuarse cumpliendo las normativas de transporte.
4. El almacenamiento del equipo o los electrodomésticos debe hacerse siguiendo las instrucciones del fabricante.
5. Almacenamiento de equipos embalados (no vendidos). El embalaje protector para el almacenamiento debe garantizar que cualquier impacto mecánico contra el equipo que hay en su interior no provoque una fuga de la energía del refrigerante. El número máximo de equipos que pueda almacenarse vendrá determinado por la normativa local.
6. El aparato debe almacenarse para evaporar.
7. Zona de trabajo general. Todo el personal de mantenimiento y otras personas que trabajen en la zona recibirán formación sobre la naturaleza del trabajo que se lleva a cabo. Debe evitarse el trabajo en áreas cerradas. El área que rodea la zona de trabajo deberá

segmentarse. Asegúrese de asegurar

la situación de la zona mediante el control de material inflamable. posibles daños mecánicos.

2. Instalación

Importante

Este aire acondicionado se puede mover en el interior de forma práctica; mantenga la unidad en posición vertical mientras la mueve. El aire acondicionado se debe colocar sobre una superficie plana.

No instale ni utilice este aire acondicionado en un cuarto de baño ni en ningún otro lugar húmedo. Puesto que el aire acondicionado portátil tiene ruedas, resulta fácil cambiarlo de posición. Cuando el calor apriete, no tiene más que trasladar su aire acondicionado portátil a la habitación en la que esté y podrá empezar rápidamente a enfriar el espacio.

El aire acondicionado se debe manejar en un área cerrada para ser más eficaz. Cierre todas las puertas, ventanas y demás aberturas exteriores que tenga la habitación. La eficacia del aire acondicionado depende de la temperatura y del nivel de humedad.

1. Coloque el aire acondicionado en un lugar que no restrinja el flujo de aire a la parte delantera de la unidad.
2. Un aire acondicionado que esté

funcionando en una habitación tendrá poco o ningún efecto a la hora

de secar un área de almacenamiento cerrada adyacente, como pueda ser un armario, a menos que haya una circulación adecuada de aire bajo y fuera del área. Un aire acondicionado portátil evacua el calor de la unidad con una manguera de ventilación a través de una ventana o una válvula de aire de escape.

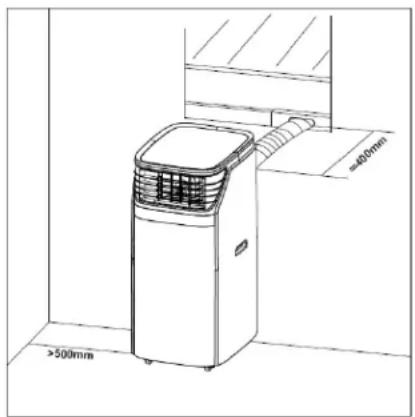

1. Extienda el tubo de escape a una longitud no superior a 400 mm. El tubo de escape debe mantenerse paralelo sin plegarse hacia arriba o hacia abajo.
2. Debe haber una distancia mínima de 50 cm entre el aire acondicionado y el objeto más cercano. Consulte la imagen a modo de referencia.
3. Cuando este aparato comience a descongelarse, aparecerá "DF" en el LED.

DESCRIPCIÓN DEL PRODUCTO

3. Descripción del producto

A

1. Manguera de escape
2. Conector para ventanas
3. Kit para ventanas
4. Pasador 5. Pilas
5. Mando a distancia
6. Conector para la calidad de aire frío (opcional)

F

1. TECLA DE ENCENDIDO
2. FUNCION
3. TECLA DE AJUSTE DE TEMPERATURA (ARRIBA)
4. TECLA DE AJUSTE DE TEMPERATURA (ABAJO)
5. LED PANTALLA
6. VELOCIDAD
7. TEMPORIZADOR PROGRAMABLE
8. FUNCION DE CONTROL NOCTURNO
9. INCLINACION
10. ALARM

J

1. Instalación electromagnética con el mando a distancia. Utilizar solo 2 pilas AAA de 1,5 V

K

1. Gire el tubo de escape dentro de su conector.

L

1. Introducción a la instalación de mangueras de escape

1. Instalación del kit de la corredera de las ventanas

1. Inserte el diámetro interior del conjunto de ventanas

1. Imagen de la calidad de agua

1. Imágenes del producto

1. Salida de aire frío
2. Panel de control
3. (Extremo) adaptador circular
4. Tubo de escape
5. Asa derecha
6. Salida de aire caliente
7. Orificio de drenaje superior
8. Rejilla de entrada de aire frío
9. Asa izquierda
10. Rejilla de entrada de aire caliente
11. Orificio de drenaje inferior

D

1. Imágenes de la parte trasera del producto

E

1. Imagen de la parte superior del producto

G

1. Imagen de la descarga de la rejilla de aire

H

1. Diagrama esquemático de la limpieza de la rejilla del filtro

1

1. POWER—Interruptor de encendido y apagado (On/Off)
2. FUNC---Selector de la dirección "MODE"
3. TIMER——Programación horaria
4. AUTO—Velocidad de ventilador automática
5. HI—Ventilador a alta velocidad
6. MID—Velocidad de ventilador media
7. LOW—Ventilador a baja velocidad
8. SLEEP---Selector de funcionamiento nocturno
9. TEMP.——Selector de temperatura
10. SWING-Inclinación

FUNCIONES DE LOS MODOS DE FUNCIONAMIENTO Y DESCRIPCIONES DE LA INSTALACIÓN

A. Accesorios

Después de desempaquetar, compruebe si los accesorios mencionados anteriormente están incluidos, y verifique su finalidad en la introducción de la instalación en este manual. El conductor para la calidad de aire frío es opcional.

B. Aire acondicionado portátil

J. Aspecto y funcionamiento del mando a distancia. Notas: - No deje caer el mando a distancia. - No deje el mando a distancia en una ubicación expuesta a la luz directa solar.

M. Introducción al funcionamiento

Antes de iniciar las operaciones de esta sección:

1) Busque un punto en el que haya una fuente de alimentación próxima. 2) Instale el tubo de escape y ajuste bien la posición de la ventana. 3) Conecte bien la manguera de drenaje (solo para usar el modelo con calefacción); 4) Introduzca el cable de alimentación en un enchufe de 220~240 V de CC/50Hz con toma de tierra; 5) Presione el pulsador de ENCENDIDO para poner en marcha el aire acondicionado.

K&L. Instalación del tubo de escape A) Instalación provisional

1. Gire el tubo de escape bajo de su conector y la calidad en la parte posterior del aire acondicionado
2. Coloque el otro extremo de la manguera de escape en el alféizar cercano.

N. Instalación del kit deslizante de ventana En general, el kit deslizante de ventana se instala en "horizontal" y en "vertical". Como se muestra en la Fig. 5 y Fig. 5a, compruebe el tiempo mínimo y máximo de la ventana antes de la instalación.

1. Instale el kit en la ventana;
2. Ajuste la longitud del kit deslizante de ventana de acuerdo con el ancho o alto de esta, y fíjelo con la clavija;
3. Inserte la manguera del conector de ventana en el orificio del kit.

O. Función de alarma de agua del tanque interno lleno

El depósito interior de agua del aire acondicionado tiene un interruptor de seguridad para controlar el nivel del agua.

Cuando se alcanza la altura prevista, se enciende la luz indicadora de llenado (cuando esté lleno, retire el tapón de goma inferior de la unidad, para drenar el agua al exterior).

H. Descripción del mantenimiento:

Es muy importante limpiar el filtro periódicamente; de lo contrario, el aire acondicionado podrá perder capacidad e incluso dañarse gravemente.

1) Antes de limpiarla, asegúrese de desconectar la unidad de la toma de corriente eléctrica; 2) No utilice gasolina ni otros productos químicos para limpiar la unidad; 3) No lave la unidad directamente; 4) Si el acondicionador está dañado, póngase en contacto con el distribuidor o el taller de reparación.

1. Filtro del aire

• Si el filtro de aire se obstruye con polvo o suciedad, debe limpiarse una vez cada dos semanas.
• Desmontaje: Abra la rejilla de entrada de aire y saque el filtro de aire.
• Limpieza: Limpie el filtro de aire con detergente neutro tibio (40°C) y séquelo a la sombra.
• Montaje: Colocando el filtro de aire en la rejilla de entrada, vuelva a colocar los componentes como estaban.
• Limpie la superficie del aire acondicionado, primero, con un detergente neutro y un paño húmedo y, después, pase un paño seco.

E. Antes de utilizarlo

Compruebe si el tubo de escape está correctamente montado. Precauciones para las operaciones de enfriamiento y deshumidificación: cuando utilice funciones de enfriamiento y deshumidificación, mantenga un intervalo de al menos 3 minutos entre cada encendido.

• La fuente de alimentación cumple con los requisitos.
• El enchufe es para uso de CA.
• No conecte un enchufe con otros aparatos. -La alimentación es 220-240 CA, 50 Hz

Cuando esté desconectada: no se verán ningún piloto luminoso ni las teclas. Cuando esté conectada: el piloto de la tecla de encendido y del temporizador estarán a media intensidad.

1. TECLA DE ENCENDIDO

Presione esta tecla para encender o apagar la unidad (ON/OFF).

2. FUNCIÓN

Presione esta tecla para seleccionar la función de refrigeración, deshumidificación o ventilador.

3. TECLA DE AJUSTE DE TEMPERATURA (ARRIBA)

Durante la función de refrigeración: Esta tecla eleva la temperatura predefinida en 1°C cada vez que se pulsa, y el límite máximo es de 30°C

Durante el uso con temporizador: Aumentar el plazo del temporizador. Cada vez que se presiona, esta tecla incrementa 1 hora al tiempo fijado.

4. TECLA DE AJUSTE DE TEMPERATURA (ABAJO)

Durante la función de refrigeración: Esta tecla reduce la temperatura predefinida en 1°C cada vez que se pulsa. El límite mínimo es de 17°C. Durante el uso con temporizador: Reducir el plazo del temporizador. Esta tecla reduce el plazo del ciclo en 1 hora cada vez que se presiona.

5. LED PANTALLA

La pantalla indica la temperatura de ajuste actual o el valor del temporizador. Cuando se modifica la temperatura o el temporizador, aparece el nuevo ajuste y, a continuación, la pantalla devuelve la temperatura actual establecida.

La pantalla también sirve para mostrar los códigos de error cuando se produce alguno; consulte CÓDIGOS DE ERROR.

6. VELOCIDAD

Enfriamiento: Presione para seleccionar una velocidad del ventilador LOW, MEDIUM, HIGH o AUTO (baja, media, alta o

FUNCIONES DE LOS MODOS DE FUNCIONAMIENTO Y DESCRIPCIONES DE LA INSTALACIÓN

automática). Si se elige "AUTO", se seleccionan automáticamente "HIGH", "MEDIUM" o "LOW", en función de la diferencia entre la temperatura fijada y la ambiental. Temperatura ambiente - Temperatura configurada >4°C: El ventilador del aparato funciona a velocidad alta.

2°C≤ Temperatura ambiente - Temperatura configurada ≤ 4°C: El ventilador del aparato funciona a velocidad media.

0°C≤ Temperatura ambiente - Temperatura configurada ≤ 2°C: El ventilador del aparato funciona a baja velocidad.

Ventilador: Presione para seleccionar una velocidad del ventilador LOW, MEDIUM, HIGH o AUTO (baja, media, alta o automática).

Nota: En la función de deshumidificación, esta tecla no es válida porque la unidad se define en baja velocidad en modo deshumidificación.

7. TEMPORIZADOR PROGRAMABLE

Tecla de encendido y apagado (ON/OFF) del temporizador programable. TEMPORIZADOR ENCENDIDO: El temporizador activado se emplea para encender la unidad automáticamente cuando finalice el tiempo ajustado.

1) Presione la tecla "TIMER" en el estado de modo de espera para fijar el tiempo que desee. 2) Cuando se agote el tiempo establecido, la unidad se encenderá automáticamente. 3) Si presiona la tecla "POWER" antes de agotarse el tiempo de espera, el tiempo definido se cancelará y la unidad se encenderá. 4) Puede ajustar la dirección y la velocidad del ventilador mientras ajusta el temporizador. TEMPORIZADOR APAGADO: El temporizador desactivado sirve para apagar la unidad automáticamente cuando finalice el tiempo ajustado.

1) Presione la tecla "TIMER" en el estado de funcionamiento para fijar el tiempo que desee. 2) Cuando se agote el tiempo establecido, la unidad se apagará automáticamente. 3) Si presiona la tecla "POWER" antes de agotarse el tiempo de espera, el tiempo definido se cancelará y la unidad se apagará.

8. FUNCIÓN DE CONTROL NOCTURNO

1) En el modo de refrigeración, pulse la tecla SLEEP para fijar la temperatura. Incrementa 1 grado antes de una hora y eleva esta temperatura como máximo 2 grados. 2) Vuelva a presionar la tecla SLEEP para cancelar el ajuste.

9. INCLINACIÓN

Presione esta tecla para inclinar las láminas de la salida de aire. Este movimiento se detendrá cuando vuelva a presionar la tecla.

10. ALARMA

Cuando el depósito de agua está lleno, aparecerá el mensaje "E4" en el panel de la pantalla. Para reanudar el funcionamiento, retire la tapa de goma del tubo de drenaje para retirar el agua enseguida. El aviso E4 desaparecerá tras el drenaje, y podrá reiniciar la unidad presionando la tecla de encendido.

Mantenimiento

Limpie la unidad con un paño suave y húmedo. No utilice disolventes ni limpiadores fuertes, ya que esto podría dañar la superficie de la unidad.

Servicio

Si el aire acondicionado requiere mantenimiento, primero debe ponerse en contacto con su distribuidor local. Se requiere una prueba de compra para cualquier reclamación de la garantía.

Instrucciones de uso

Almacenamiento de fin de temporada

1) Atornille la tapa de drenaje y extraiga el tapón para extraer completamente el agua de condensación. 2) Mantenga la unidad funcionando en modo ventilador durante medio día para secar completamente su interior y evitar que aparezca moho. 3) Apague la unidad, saque el enchufe y, a continuación, envuelva el cable de alimentación alrededor del eje de bobinado, inserte el enchufe en el orificio de fijación universal del panel posterior, instale el tapón de agua y la cubierta de drenaje. 4) Retire el conjunto del tubo de escape

de calor, límpielo y guárdelo correctamente.

5) Envuelva el aire acondicionado correctamente con una bolsa de plástico blando y colóquelo en un lugar seco con las medidas adecuadas a prueba de polvo. Mantenga la unidad alejada de los niños. 6) Saque las pilas del mando a distancia y guárdelas correctamente.

Nota:

Asegúrese de que la unidad se almacena en un lugar seco. Todos los accesorios de la unidad deben estar protegidos y juntos.

El soporte del cable de alimentación y el enchufe universal pueden servir para proteger el cable de alimentación. Inteligente, respetuoso con el medio ambiente y energéticamente eficaz, con sistemas de refrigeración auto evaporativos.

Función de temporizador de 24 horas, música recordatoria de encendido/apagado exclusiva.

Protección de reinicio de 3,5 horas del compresor y otras funciones de protección múltiple.

PROBLEMA CAUSA SOLUCION
Launidad no arranca Fa	lo de la fuente de alimentación	Conecte launidad a un enchufe con corriente y enciendala
	Agua llena y el testigo está iluminado	Drene el agua almacenada en launidad.
	La temperaturea ambientalessdemasiado bajo odemasiado alto	Se recomienda utilizing estaunidad entre 8-35
	La temperaturea ambientalemás bajo que la temperatura fijiada en el modo de refrigeración o más alto en el modo de calefacción	Cambie la temperatura fijiada
Efectos de enfiambre incorrectos	Hay luz solar directa	Cierre la cortina de la ventsa
	Las puertas y ventanas están abiertas,la habitación está llena de gente o hay otheras fuentes de calor	Cierre la puerta y la ventsa,elimine el resto de las fuentes de calor
	Filtroc sucio	Limpie o cambie la malla del filtro
	Entrada o calidad de aire obstruidas	Elimine la obstruccion
Alto nivel de ruido	Launidad está colocada en una superficie irregular.	Coloque launidad en un lugar plano y firme (puede reducir el ruido)
El compresor no funciona	Inicio de la proteccion contra sobrecalentamento Espere hasta que	la temperaturea disminuya;laiedad se reiniciará automátamente
El mando a distancia no funciona	Está demasiado lejos	Acerque el mando a distancia al aire acondicionado y asegúrese de que apunte al receptor de Signals de laiedad.
	El mando a distancia no apunta al receptor de senal de laiedad.	Cambie las pilas
	Las baterías no tenen electricidad
Si tiene problemas con su deshumidificador, consulte la sección de localización y resolución de problemas que se incluye a continuación. Si nada de losignificantuefuncnarea,pongase encontacto con su distribuidor para que realice la;puede a punto de su aire acondicionado.

Códigos de error CAUSA	SOLUCION
Código E1	Cortocircuito en el sensor de temperatura y el circuito impreso Cor	tacte con un electricista para su reparación
Código E2 Cortocircuito	en el tubo de cobre del sensor de temperatura y cableado del circuito impreso	Contacte con un electricista para su reparación
Código E4	Indica que el deposto de agua está lleno o tiene un mal contacto con el enchufe de alimentacion	El usuario Tiene que sacar el tapón de goma de la parte inferior de la unidad, para drenar el agua. O bien, comprobar si el enchufe de alimentacion está bien.

Garantías

Garantía de dos años para el consumidor por fallos de producción. Tenga en cuenta que la garantía solo es válida tras la presentación del ticket de compra. La garantía solo es válida si el producto se utiliza de acuerdo con las instrucciones y advertencias de seguridad incluidas en este manual. La garantía no cubre los daños causados por la manipulación incorrecta del producto.

NOTA: La garantía de dos años solo se aplica a los consumidores y no al uso comercial de la unidad.

NOTA!

Regístrese en www.warranty-woods.com y descubra cómo puede ampliar la garantía. Para obtener más información, visite www.woods.se.

Límites de uso recomendados

La mejor temperatura de funcionamiento para la refrigeración está entre 17 y 35 °C. - Parámetro de fusible: 5ET o SMT, 3,15 A, 250 VCC.

DATOS TÉCNICOS	Palermo 18K Palermo 22K
Capacidad de enfiambre 5,3 KW 6,5 KW
Consumo de energia 2,030 KW 2,500 KW
Flujo de aire: 850 m³/h 900 m³/h
Clase enerética A A
Deshumidificación 90 L/24 h	120 L/24 h
Configuración de la temperatura	17-30 °C	17-30 °C
Temperatura de funciona}=	16-31 °C	16-31 °C
EER	2,6	2,6
Gas refrigerante	R290/264g	R290/369g
Nivel de ruido en decibelios	65dB	65dB
Peso	51 kg/57 kg	52 kg/58 kg
Dimensiones en mm, L x Anch. x Alt.	540 x 695 x 1140	540 x 695 x 1140

• Puede haber cambios técnicos y mejoras. Los valores son aproximados y pueden variar debido a circunstancias externas tales como la temperatura, la ventilación y la humedad.

*Este marcado indica que este producto no se debe eliminar con otros desechos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a la salud de las personas a raíz de la eliminación incontrolada de desechos, recíclelo de manera responsable para fomentar la reutilización sostenible de los recursos materiales. Para devolvernos su dispositivo, utilice los sistemas de devolución y recogida o póngase en contacto con el minorista donde compró el producto. Puede llevar este producto y reciclarlo de forma que sea seguro para el medio ambiente.

WOOD'S VOOR SCHONE EN GEZONDE BINNENLUCHT

1. Imagine el producto visto desde arriba

F

1. BOTÓN DE ENCENDIDO
2. FUNCIÓN
3. BOTÓN DE AJUSTE DE TEMPERATURA (ARRIBA)
4. BOTÓN DE AJUSTE DE TEMPERATURA (ABAJO) 5. PANTALLA LED
5. VELOCIDAD
6. TEMPORIZADOR PROGRAMABLE
7. FUNCIÓN DE CONTROL PARA SUEÑO
8. CONMUTACIÓN
9. ALARMA

G

Instrucciones de depósito
