Tipo de producto	Timbre de puerta conectado
Marca	DIO
Modelo	DiOBELLB11
Unidad exterior - Alimentación	3 pilas AA/LR6 (CC 4,5 V)
Unidad interior - Alimentación	CA 100-240 V, 50/60 Hz (toma de corriente)
Unidad exterior - Dimensiones (L x A x P)	50,7 x 126,1 x 19,5 mm
Peso (unidad exterior, sin pilas)	Aproximadamente 90 g
Grado de protección (unidad exterior)	IP44
Frecuencias inalámbricas	2,4 GHz (Wi-Fi) y 433,92 MHz
Alcance inalámbrico	80 m en campo libre
Resolución de cámara	0,3 MP
Ángulo de visión de cámara	60°
Número de melodías	38
Niveles de volumen (timbre interior)	Bajo (60-70 dB), Medio (70-80 dB), Alto (80-90 dB)
Consumo en espera (timbre interior)	0,5 Wh
Consumo en funcionamiento (timbre interior)	1,5 Wh
Temperatura de funcionamiento	-10°C a 50°C
Humedad máxima	< 90 % a 40°C
Funciones principales	Notificación en smartphone, emparejamiento mediante la aplicación DiO One, 38 melodías, ajuste de volumen, cámara con visión nocturna, detección de movimiento
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar productos abrasivos
Seguridad	No mezclar pilas nuevas y usadas; mantener las pilas fuera del alcance de los niños; no abrir ni reparar uno mismo; uso conforme a la normativa CNIL
Piezas de repuesto y reparabilidad	Pilas AA estándar; timbre interior no reparable por el usuario
Información general	Garantía según las condiciones del vendedor; declaración de conformidad UE disponible en chacon.com

Preguntas frecuentes - DiOBELLB11 DIO

¿Cómo instalar las pilas del timbre exterior?

Retire la lengüeta aislante si está presente. Desatornille el compartimento trasero con un destornillador de estrella, inserte 3 pilas AA/LR6 respetando las polaridades (+ / -), luego cierre y vuelva a atornillar.

¿Cómo emparejar el timbre interior con el exterior?

Conecte el timbre interior a la corriente. Presione el botón lateral del timbre interior durante 3 segundos hasta escuchar un « Ding-Dong ». Luego, presione el botón del timbre exterior. El timbre interior emite un sonido para confirmar el emparejamiento.

¿Por qué no se enciende el indicador luminoso del timbre cuando presiono?

Verifique que las pilas estén instaladas y que no estén gastadas. Reemplace las tres pilas por unas nuevas si es necesario. No mezcle pilas nuevas y usadas.

¿Cómo restablecer el timbre interior?

Mantenga presionado el botón circular (Ⓥ) del timbre interior durante aproximadamente 5 segundos. Un tono suena para indicar que el código se ha borrado.

¿Cómo restablecer el timbre exterior?

Abra el panel trasero del timbre con un destornillador. Mantenga presionado el botón frontal durante 15 segundos.

¿Qué significa el parpadeo del LED en el timbre?

Un parpadeo lento indica espera de emparejamiento. Un parpadeo rápido significa que el timbre recibe la información de emparejamiento y se conecta al enrutador. LED apagado = modo de espera. Variación de intensidad = actualización del firmware.

¿Cómo agregar el timbre en la aplicación DiO One?

Conecte su smartphone a la red Wi-Fi. Descargue la aplicación DiO One, regístrese. En la aplicación, vaya a « Añadir un dispositivo » > « Control de acceso » y luego seleccione « Portero DIOBELL-B11 ». Siga las instrucciones en pantalla.

¿A qué altura instalar el timbre exterior?

Instale el timbre a una altura entre 1,15 m y 1,40 m del suelo para obtener las mejores fotos.

El timbre interior no suena después de presionar el exterior, ¿qué hacer?

Verifique el emparejamiento: repita el procedimiento de asociación. Asegúrese de que las pilas del timbre exterior estén en buen estado y que el timbre interior esté bien conectado. Reinicie el timbre exterior quitando y volviendo a poner las pilas.

¿El timbre es resistente al agua?

Sí, la unidad exterior tiene un grado IP44, lo que la protege contra salpicaduras de agua. En cambio, la unidad interior (timbre) no es resistente al agua y no debe exponerse a la lluvia ni sumergirse.

MANUAL DE USUARIO DiOBELLB11 DIO

0. Contenido de la caja

1×2×1×

1×

1×

1x

1x

1. Introducción

• Lea atentamente todas las instrucciones antes de utilizar el producto.
• No intente desmontar o reparar el producto usted mismo, de lo contrario el producto quedará fuera de garantía.
• Este timbre le envía una notificación cuando se pulsa el botón. El timbre también suena para avisar que hay alguien en la puerta. Este es el timbre más asequible de la seguridad doméstica inteligente.

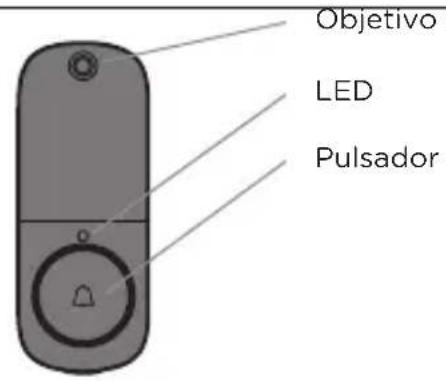

2. Descripción del producto

Indicador de funcionamiento

Botón de melodía/aprendizaje

Botón de volumen/ restauración

Timbre

Objetivo LED Pulsador

DiOBELL-B11

2.1 Instalación de la batería de la unidad exterior

1. Retire la lengüeta aislante antes de usarla.
2. Retire el tornillo con un destornillador de estrella para acceder al compartimento de la batería.
3. Introduzca las pilas, asegurándose de que la polaridad es la correcta (+/-)
4. Cierre el compartimento con el tornillo.

2.2 Unidad interior

Enchufe el timbre en una toma de corriente adecuada con una potencia de 110\~240V

3 Utilización del producto

Después de enchufar la unidad interior en su toma de corriente, sólo quedan unos pocos pasos para que su nuevo timbre esté operativo.

1. Mantenga pulsado el botón Ⓔ en el lateral del timbre durante aproximadamente 3 segundos, el timbre emitirá un sonido «Ding-Dong» para indicar que ha entrado en modo de emparejamiento.
2. Ahora pulse el botón de la cámara del timbre, el timbre sonará para indicar que el emparejamiento ha funcionado.
3. Elija el volumen y la música que desee y vuelva a pulsar el botón para guardar su elección.

Nota: Puede asociar hasta 10 timbres por unidad interior.

4. Configuración del timbre

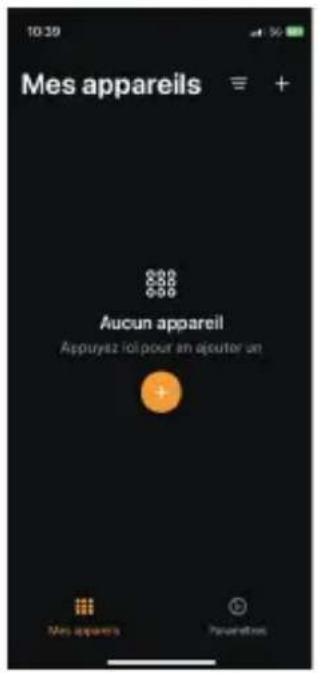

A. Añadir el timbre a la aplicación

Paso 1 Conecte su smartphone a la red wifi.
Paso 2 Descárguese la aplicación DiO One en Apple Store o Android Play Store según su dispositivo.
Paso 3 Abrir la aplicación DiO One y regístrese para el primer uso.
Paso 4 Siga los pasos a continuación para añadir el timbre.

5. Instalación mural de la unidad exterior

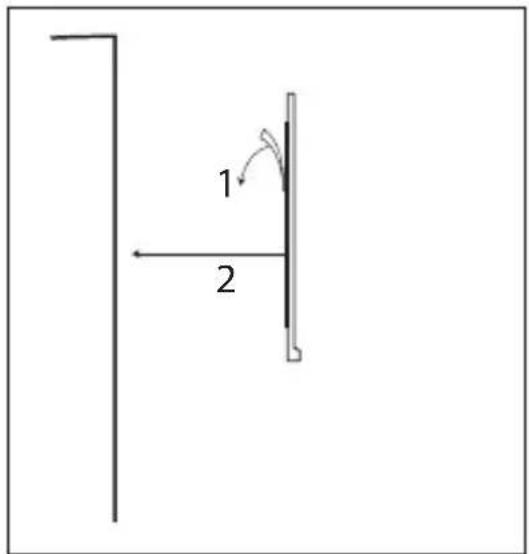

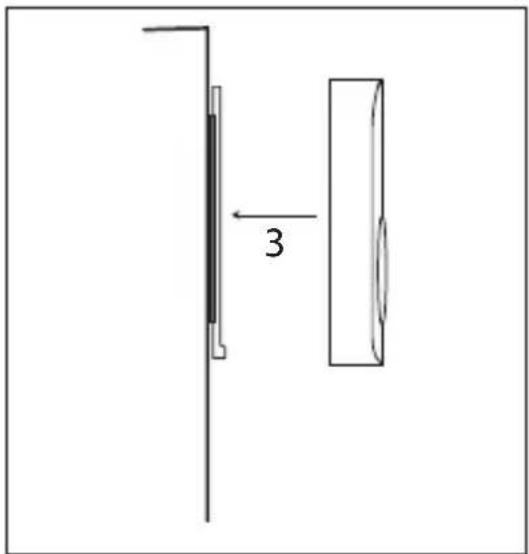

1. Método 1: Presione con fuerza durante 30s para fijar el adhesivo

1 2

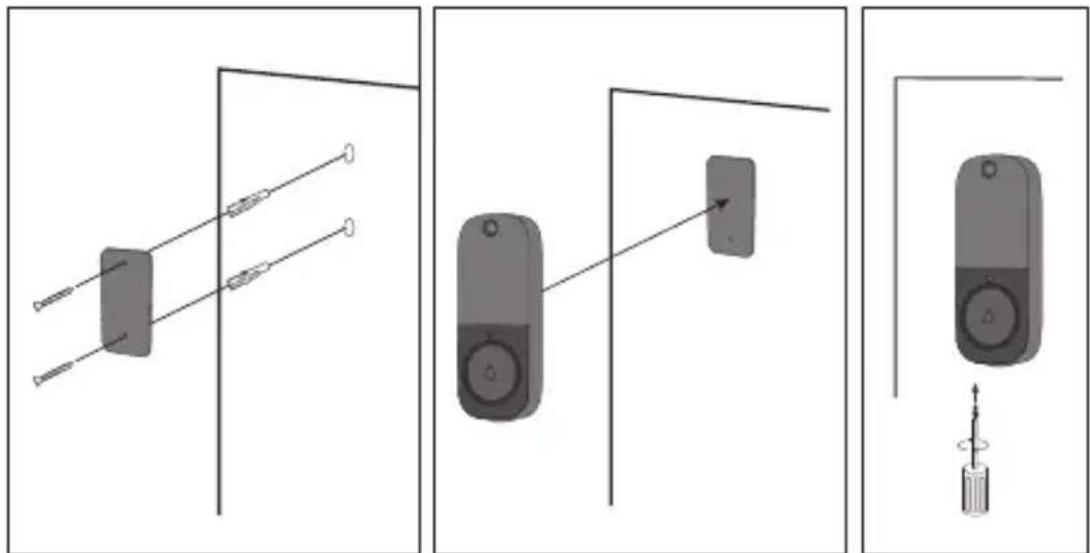

1. Método 2: Fije la placa trasera del timbre a la pared con los tornillos, luego añada la otra parte a la placa, que cerrará con el tornillo de la parte inferior del timbre.

Nota: Instale el timbre de exterior a una altura de 1,15m - 1,4m para obtener las mejores imágenes.

6.1. Restablecimiento del timbre

Mantenga pulsado el botón durante aproximadamente 5 segundos, sonará un tono para indicar que el borrado del código se ha realizado con éxito.

6.2. Restablecimiento de la campana

La unidad debe ser abierta para ser restablecida, utilice un destornillador para abrir el panel trasero del timbre y mantenga presionado el botón pulsador (frontal) durante 15 segundos.

7. Explicación de la intensidad del LED del timbre

Parpadeo lento Esperando el emparejamiento (ver punto 4.).
Parpadeo rápido El tembre recibe la información de emparejamiento y comienza a conectarse con el router
LED apagado Modo de espera.
Atenuación del LED	Actualización del firmware.

8. Solución de problemas

1. Usted presiona el botón pulsador, pero su indicador luminoso no responde... ¿Qué debo hacer?

a) Compruebe si las pilas están instaladas.
b) Compruebe si las pilas están completamente gastadas. Si es así, sustitúyalas lo antes posible.

NOTA: No mezcle pilas nuevas y usadas. Sustituya todas las pilas a la vez.

1. No puedo emparejar mi unidad con mi aplicación DiO... ¿Qué debo hacer?

a. Comprueba si tu red WiFi funciona correctamente.

b.Reinicie el timbre volviendo a instalar las pilas o reinicie la unidad (véase el punto 6.)

1. FAQ : https://chacon.com/faq

9. Consejos de seguridad

• No mezcle pilas nuevas y usadas.
• Utilice únicamente el tipo de pilas indicado en el manual.
• No deje las pilas usadas dentro de la unidad, ya que pueden dañar la unidad.
• La unidad interior no es impermeable. No la exponga a la lluvia ni la sumerja en agua.
• No intente desmontar o reparar el producto usted mismo.
• Guarde estas instrucciones cuidadosamente.
• El uso incorrecto de la pila puede dañar los objetos cercanos y suponer un riesgo de incendio o lesiones graves.
• Mantenga las pilas fuera del alcance de los niños.
• Recicle las pilas usadas de acuerdo con las prácticas de protección del medio ambiente

10. Especificaciones técnicas

Timbre de exterior
Batería DC 4.5V AA/LR6*3
Corriente de espera 45 μA
Frecuencia inalámbrica 2.4GHz+433MHz
Distancia inalámbrica 80m (campo libre)
Ángulo de visión de la cámara 60
Píxeles de la cámara 0,3 MP
Longitud de los puntos fotográficos 2S
Número de puntos de foto 10 PCS
Resistente al agua IP44
Temperatura de funcionamiento -10°C~50°C
Humedad relativa <90% a 40°C
Dimensiones (ancho*alto*profundidad) 50,7*126,1*19,5 mm
Timbre interior
Fuente de alimentación AC 100V~240V 50Hz~60Hz
Consumo de energía en espera 0.5Wh
Consumo de energía en funcionamiento	1.5Wh
Volumen (30cm)	Bajo: 60-70dB / Medio: 70-80dB / Alto: 80-90dB
Melodía 38
Demodulación OOK
Frecuencia inalámbrica 433.92MHz ± 250KHz
Distancia inalámbrica 80m (campo libre)
Temperatura de funcionamiento -10~50°C

11. Support

www.chacon.com/support

Solo para uso en interiores

Este producto debe estar procesado acorde la directiva 2002/96/ES con el propósito de su reciclación o desmantelado de manera que se minimice su efecto al medio ambiente.

Consulte las autoridades locales o regionales para obtener más detalles.

Por la presente, Chacon, declara que el tipo de equipo radioeléctrico 'DiOBELL-B11' es conforme con le Directiva 2014/53/UE.

El texto completo de la declaración UE de conformidad está disponible en la dirección internet siguiente:
