MANUAL DE USUARIO Diamond Hone Ultra D203 Chef's Choice

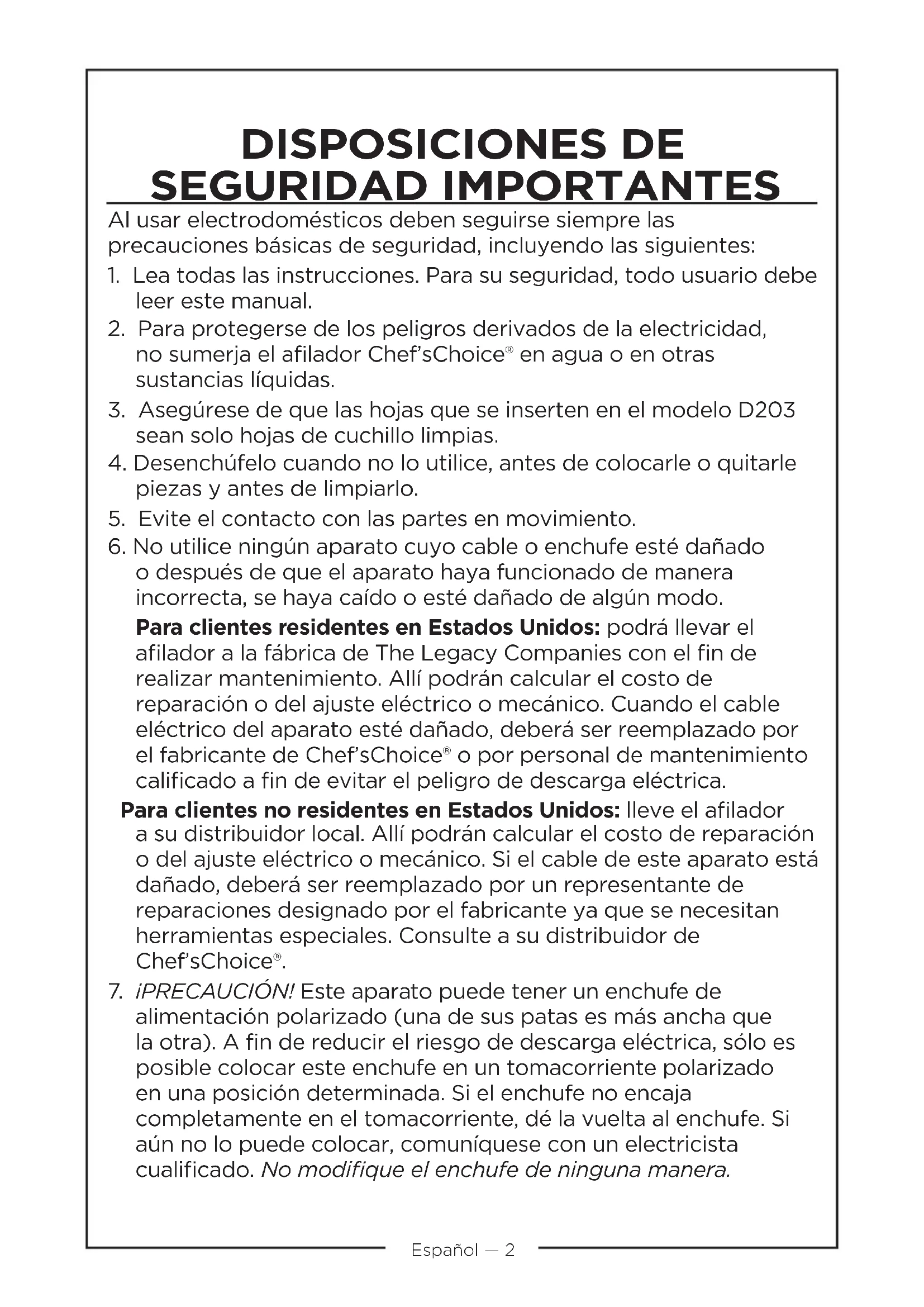

SEGURIDAD IMPORTANTES Al usar electrodomésticos deben seguirse siempre las precauciones básicas de seguridad, incluyendo las siguientes:

1. Lea todas las instrucciones. Para su seguridad, todo usuario debe

2. Para protegerse de los peligros derivados de la electricidad,

no sumerja el afilador Chef’sChoice® en agua o en otras sustancias líquidas.

3. Asegúrese de que las hojas que se inserten en el modelo D203

sean solo hojas de cuchillo limpias.

4. Desenchúfelo cuando no lo utilice, antes de colocarle o quitarle

piezas y antes de limpiarlo.

5. Evite el contacto con las partes en movimiento.

6. No utilice ningún aparato cuyo cable o enchufe esté dañado

o después de que el aparato haya funcionado de manera incorrecta, se haya caído o esté dañado de algún modo. Para clientes residentes en Estados Unidos: podrá llevar el afilador a la fábrica de The Legacy Companies con el fin de realizar mantenimiento. Allí podrán calcular el costo de reparación o del ajuste eléctrico o mecánico. Cuando el cable eléctrico del aparato esté dañado, deberá ser reemplazado por el fabricante de Chef’sChoice® o por personal de mantenimiento calificado a fin de evitar el peligro de descarga eléctrica. Para clientes no residentes en Estados Unidos: lleve el afilador a su distribuidor local. Allí podrán calcular el costo de reparación o del ajuste eléctrico o mecánico. Si el cable de este aparato está dañado, deberá ser reemplazado por un representante de reparaciones designado por el fabricante ya que se necesitan herramientas especiales. Consulte a su distribuidor de Chef’sChoice®.

7. ¡PRECAUCIÓN! Este aparato puede tener un enchufe de

alimentación polarizado (una de sus patas es más ancha que la otra). A fin de reducir el riesgo de descarga eléctrica, sólo es posible colocar este enchufe en un tomacorriente polarizado en una posición determinada. Si el enchufe no encaja completamente en el tomacorriente, dé la vuelta al enchufe. Si aún no lo puede colocar, comuníquese con un electricista cualificado. No modifique el enchufe de ninguna manera. Español — 28. Encamine cuidadosamente el cable de alimentación para evitar daños por las cuchillas mientras afila.

9. La utilización de accesorios que no hayan sido recomendados o

vendidos por The Legacy Companies pueden ocasionar incendio, descarga eléctrica o lesiones.

10. El afilador Chef’sChoice® ha sido diseñado para afilar cuchillos de

estilo asiático, europeo y americano tal como se describe en las siguientes secciones. No intente afilar tijeras, hojas de hacha ni ningún otro tipo de hoja que no encaje correctamente en las ranuras.

11. No permita que el cable cuelgue del borde de la mesa o de la

encimera ni que entre en contacto con superficies calientes.

12. Cuando el afilador Chef’sChoice® esté encendido (se encenderá

una luz roja en el interruptor de encendido “ON”), siempre deberá colocarse sobre una mesa o una encimera estables.

13. PRECAUCIÓN: LOS CUCHILLOS QUE SE AFILEN DE MANERA

15. Es necesaria una supervisión rigurosa cuando cualquier artefacto

sea utilizado por niños o se utilice cerca de ellos.

16. No utilice aceites para amolado, agua ni ningún otro lubricante

cuando opere el afilador Chef’sChoice® modelo D203.

17. Solo para uso doméstico.

18. Este aparato está diseñado para ser utilizado en aplicaciones

domésticas y similares, tales como: - áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo; - casas de campo; - por clientes en hoteles, moteles y otros entornos de tipo residencial; - Ambientes tipo alojamiento y desayuno. GUARDA ESTAS INSTRUCCIONES. Español — 3Español — 4 DESCRIPCIÓN DEL MODELO D203 DEL AFILADOR DE

CUCHILLOS CHEF’SCHOICE DIAMOND HONE® ULTRA

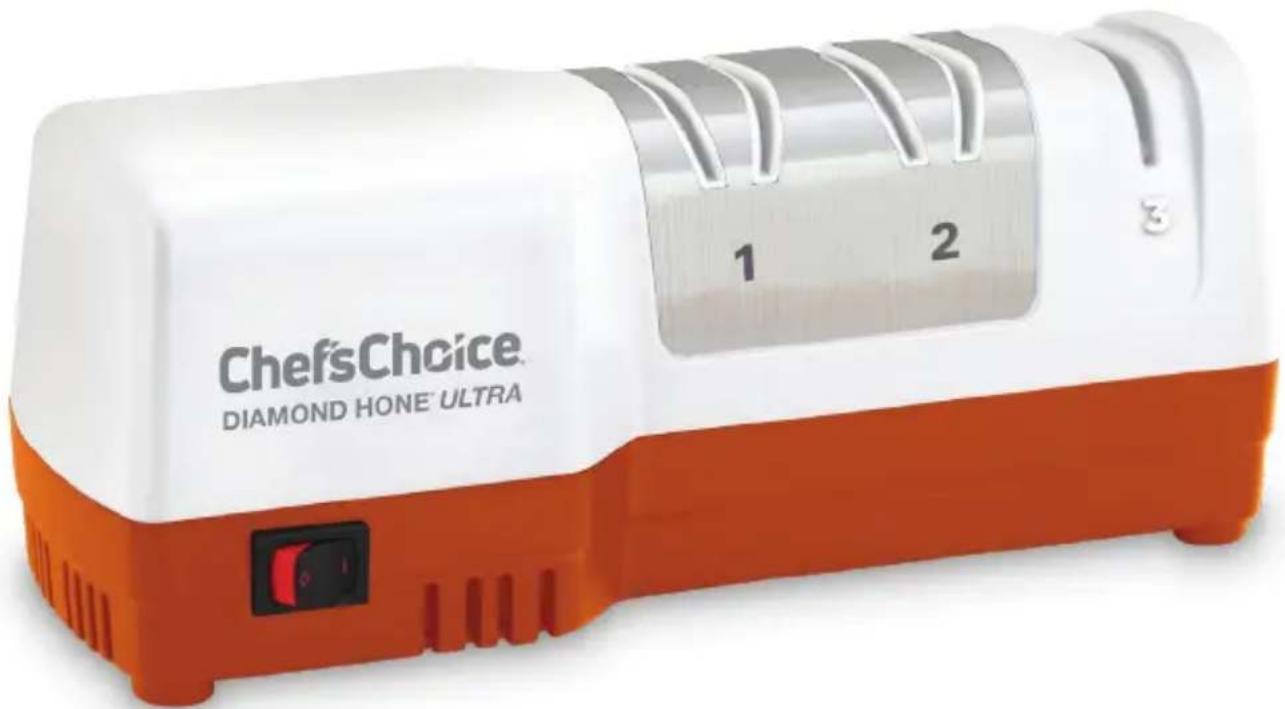

Este avanzado afilador Diamond Hone® Ultra tiene dos etapas de afilado, 1 y 2, con motor a las cuales sigue una etapa de amolado manual. En la etapa 1, los muy eficaces discos abrasivos de diamante a motor eliminan los filos romos y producen un borde facetado muy afilado a 20 grados convencionales en cada lado de la hoja. En la etapa 2, se utiliza una tecnología similar con abrasivos de diamante más finos a un ángulo levemente mayor para crear un segundo bisel pequeño a lo largo del filo. Este proceso de afilado de dos pasos deja un perfil en forma de arco y más fuerte a lo largo del filo lo cual le brinda mayor fuerza y durabilidad. En la etapa 3, se pule levemente el filo con lo cual se produce un borde Trizor similar al de una hoja de afeitar con mayor perfección, filo y durabilidad. En la etapa 1, hay dos ranuras guía para el cuchillo. Se denominan ranuras izquierda y derecha de la etapa 1. Del mismo modo, en la etapa 2 hay dos ranuras guía, izquierda y derecha, que afilan de manera alternada el lado izquierdo y derecho del filo de la hoja. La etapa 3 tiene sólo una ranura guía que centra la hoja de manera que la acción de amolado en ambos lados del filo se realice al mismo tiempo. Cuando afile en las etapas 1 y 2, siempre siga un patrón alternado de afilado sobre la ranura derecha e izquierda. Este patrón asegura que ambos lados (facetas) del filo estén afilados de la misma manera para proporcionar mejor control de la acción de corte de la hoja. Este diseño de tres etapas ofrece lo último en versatilidad del filo del cuchillo de modo que pueda adaptar la geometría del filo a sus necesidades de corte. Descubrirá que el modelo D203 le brinda un filo muy superior y conserva un corte importante para algunas de las tareas de corte más difíciles.

USO DEL AFILADOR MODELO D203

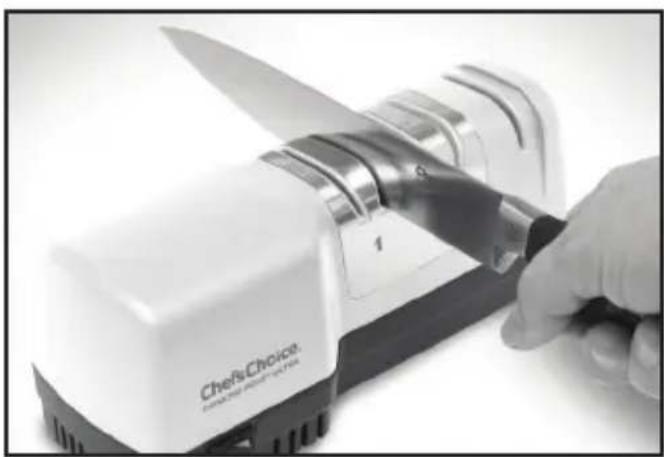

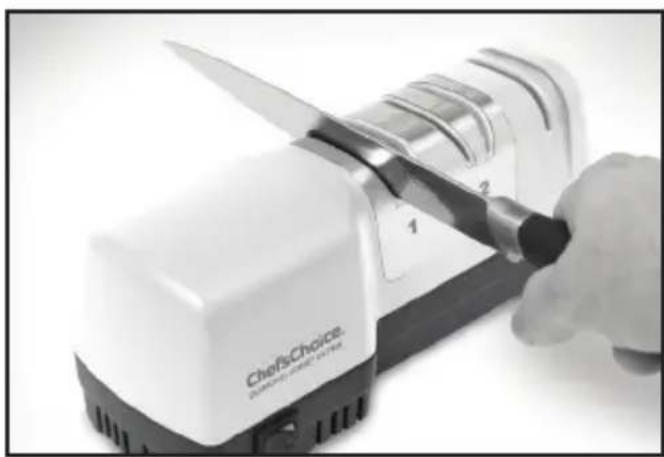

Nota: ¡siempre limpie su cuchillo antes de afilarlo! Para su seguridad, mantenga los dedos alejados del filo de la hoja en todo momento. Notará que el afilador podrá brindarle un filo eficaz y extremadamente afilado a todos sus cuchillos aserrados y de filo fino convencionales. En la etapa 1 se marcan cada una de las facetas del filo principal a 20 grados nominales de cada lado del filo, cuyo resultado es un filo principal total de 40 grados. Las etapas 2 y 3 forman el segundo y el tercer bisel con ángulos levemente mayores y dejan una fuerte estructura de filo de triple bisel. Siempre utilice el afilador con los números de las etapas 1, 2 y 3 frente a usted. ETAPA 1 Para afilar, coloque el afilador sobre una mesa y sujételo de manera segura con la mano izquierda. Presione el interruptor de encendido. Coloque la hoja del cuchillo (figura 1) cerca del mango, en la ranura del extremo izquierdo de la etapa número 1 y deje el lado Figura 1. Inserción de la hoja en la ranura izquierda de la etapa 1. Pasadas individuales alternadas en la ranura izquierda y derecha. Figura 2. Inserción de la hoja en la ranura derecha de la etapa 1. Pasadas individuales alternadas en las ranura izquierda y derecha.Español — 5 izquierdo de la hoja apoyada sobre el lado izquierdo de la ranura cuando pase el cuchillo hacia usted. Deberá mantener el filo del cuchillo en contacto y en movimiento constantes con el disco recubierto por abrasivos de diamantes. Solo será necesario aplicar una leve presión hacia abajo cuando pase la hoja hacia usted. Escuche con atención a fin de garantizar que el cuchillo mantenga un buen contacto con el disco rotativo recubierto de diamantes. Para hojas de unos quince centímetros (15cm), realice pasadas de aproximadamente 5 segundos cada una. Aumente la duración de cada pasada para hojas más largas o redúzcala para hojas más cortas. Realice una pasada de la hoja por la ranura izquierda tal como se describe anteriormente y, a continuación, repita el mismo procedimiento en la ranura adyacente (derecha) de la etapa 1. Cuando pase la hoja por la ranura derecha (ver figura 2), deje el lado derecho de la hoja apoyado sobre el lado derecho sesgado de la ranura. Si antes de realizar el afilado nota que el cuchillo tiene algo de filo, notará que sólo serán suficientes alrededor de 5 pares de pasadas, alternando entre las ranuras izquierda y derecha de la etapa 1, a fin de obtener un buen filo de la hoja. Sin embargo, si inicialmente el cuchillo no está afilado, notará que la primera vez necesitará 10 o más pares de pasadas alternadas por las ranura izquierda y derecha de la etapa 1 a fin de afilar y reafilar el filo anterior. Siempre pase la hoja en dirección a usted. Nunca mueva la hoja en dirección inversa durante la etapa 1. Antes de finalizar la etapa 1, es importante examinar el filo del cuchillo a fin de garantizar que exista una pequeña rebaba a lo largo de uno de los lados del filo. La figura 3 muestra la manera de verificar la rebaba. Haga lo siguiente: si realizó la última pasada de afilado en la ranura derecha, debería haber una pequeña rebaba en el lado derecho del filo de la hoja. Si realizó la última pasada de afilado en la ranura izquierda, debería haber una pequeña rebaba a lo largo del lado izquierdo del filo. Si no hay rebaba, realice otro par de pasadas y nuevamente verifique la rebaba. Repita por pares y alterne pasadas por la derecha y por la izquierda hasta obtener una pequeña rebaba a lo largo del filo. (A veces, es más sencillo obtener rebaba si pasa la hoja más lentamente). Realice una sola pasada y confirme que hay rebaba a lo largo del filo después de cada pasada. Solo en ese momento estará listo para amolar el filo en la etapa 2. ETAPA 2 Cuando haya confirmado la formación de rebaba en la etapa 1, estará listo para amolar el cuchillo en la etapa 2. Continúe con el afilado de las ranuras izquierda y derecha de la etapa 2 que tienen un abrasivo más fino y afilan con un ángulo levemente mayor que la etapa 1 para crear un segundo bisel adyacente al filo del cuchillo. Es probable que descubra que bastarán apenas uno a dos pares de pasadas para crear una pequeña rebaba a lo largo del filo. Siempre realice el afilado de manera alternada Figura 3. Obtención de una rebaba definida a lo largo del filo del cuchillo antes del asentado del filo de la etapa 2. Es posible detectar la rebaba si desliza el dedo en dirección transversal desde el filo. ¡Precaución! Lea el texto. Figura 4. Inserción del cuchillo en la ranura izquierda de la etapa 2. Pasadas individuales alternadas en las ranuras izquierda y derecha.Español — 6 en las ranuras izquierda y derecha de la etapa 2. En el caso de una hoja de 15 cm, cada pasada debería llevar alrededor de 5 segundos (vea las Figuras 4 y 5). Tómese mas tiempo para pasar las hojas de mayor longitud y un poco menos para pasar las hojas de menor longitud por las ranuras. La rebaba será levemente menor que la de la etapa 1. Si es necesario, realice la pasada con lentitud para crear una rebaba perceptible antes de continuar con la etapa 3. Observará que el filo de la etapa 2 es mayor que el filo que se forma en la etapa 1. No continúe con la etapa 3 (manual) hasta tener la seguridad de haber detectado una rebaba después de la etapa 2. Cuando detecte la rebaba, podrá realizar un par de pasadas más rápidas en la etapa 2 para quitarla y reducir el tiempo que necesite para amolar y pulir el filo en la Etapa 3. ETAPA 3 Debido a que la etapa 3 es una etapa de pulido manual, puede apagar el aparato. Si en la etapa 2 se amoló por completo el cuchillo, solo necesitará de 5 a 10 pasadas hacia adelante y hacia atrás en la única ranura de la etapa 3 (la ranura del extremo derecho, ver figura 6) a fin de amolar el tercero bisel pequeño a lo largo del filo, el cual quedará extremadamente afilado y eficaz. Debería poder cortar papel suavemente y realizar cortes derechos o curvos con facilidad. Para obtener resultados óptimos en la etapa 3, coloque la hoja centrada dentro del ancho de la ranura y mantenga la longitud de la hoja alineada con la línea central de la ranura, de modo que mueva la hoja hacia adelante y hacia atrás por la ranura sin levantarla. Cuando realice el afilado de la hoja en la etapa 3, ejerza sólo una leve presión de la hoja hacia abajo, aproximadamente de 1,5kg. Para obtener resultados óptimos, realice pasadas parejas y suaves y, al mismo tiempo, mantenga la presión suave hacia abajo a fin de garantizar que los dos discos roten cuando mueva la hoja hacia adelante y hacia atrás. El filo terminado será muy afilado y no tendrá rebaba.

REAFILADO DEL FILO DEL CUCHILLO

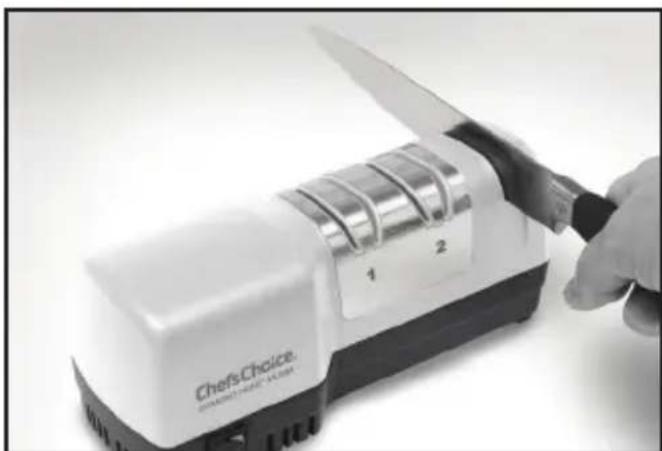

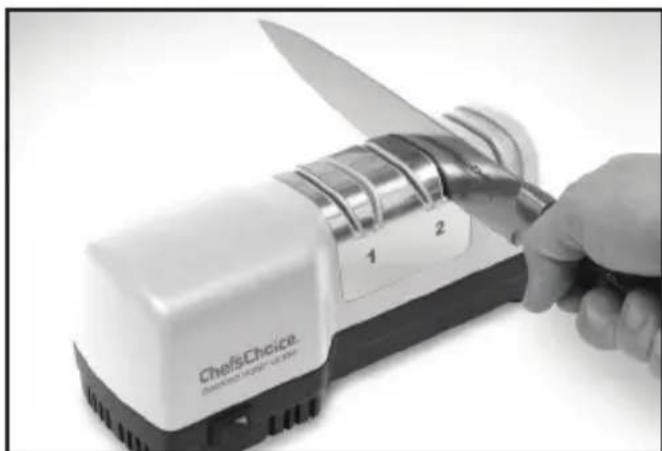

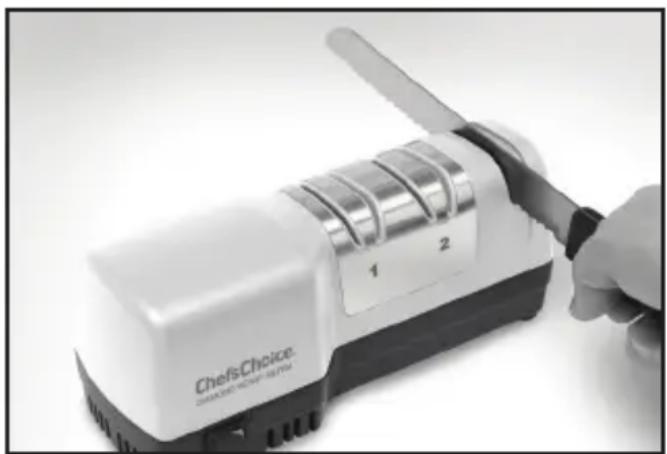

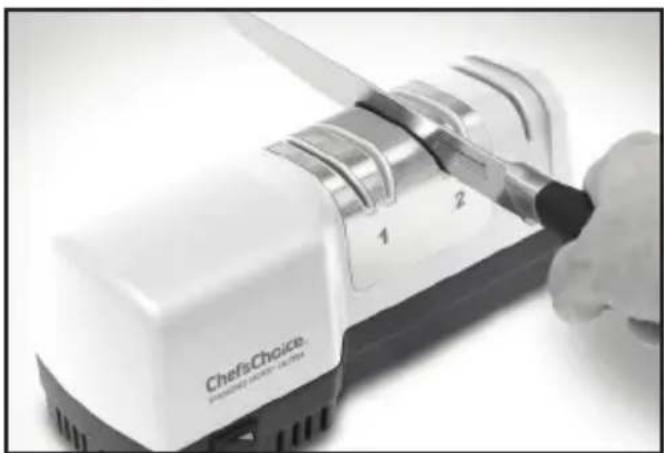

Para afilar de nuevo el cuchillo, siga el procedimiento de la etapa 3 como se describe arriba y realice de 10-20 pares de pasadas completas hacia adelante y hacia atrás Figura 6.  Cuchillo en la etapa 3. Realice pasadas de afilado hacia adelante y hacia atrás y ejerza una presión leve. Lea el texto. Figura 5. Inserción del cuchillo en la ranura derecha de la etapa 2. Pasadas individuales alternadas en las ranuras izquierda y derecha.Español — 7 mientras mantiene la presión recomendada. Escuche para confirmar el giro de los discos de afilado. A continuación, pruebe la intensidad del filo. Si es necesario, afílelo de nuevo, pero primero ejecute la etapa 2 seguida de dos a tres (2-3) pares de pasadas hacia adelante y hacia atrás de la etapa 3. En casos extremos con cuchillos con muy poco filo, es posible que sea necesario repetir las etapas 1, 2 ó 3 tal como se indica arriba. En general, debería poder afilar el cuchillo varias veces solo con la etapa 3 antes de tener que reafilarlo en la etapa 2 o 1. HOJAS ASERRADAS Las hojas aserradas se pueden afilar en la etapa 3 (ver Figura 7). Coloque el centro de la hoja en la ranura de la etapa 3 y realice 25 pares de pasadas hacia adelante y hacia atrás. Examine el filo y, si es necesario, realice 25 pares de pasadas completas adicionales. Pruebe la intensidad del filo. Si la hoja que debe afilar no está afilada, primero realice dos pares de pasadas rápidas y completas, alterne entre la ranura derecha e izquierda de la etapa 2 y, a continuación, realice 25 pares de pasadas (hacia atrás y hacia adelante) en la etapa 3. Debido a su naturaleza, el cuchillo aserrado nunca parecerá tan afilado ni cortará con tanta suavidad como una hoja de filo liso. Precaución: si realiza demasiadas pasadas en la etapa 2, quitará demasiado metal de los dientes del filo aserrado.

El afilador, que afila en un ángulo principal de 20 grados, puede afilar hojas asiáticas de doble bisel, tales como la hoja Santoku, que tradicionalmente se afila a 15°. Sin embargo, a fin de obtener resultados óptimos con todas las hojas asiáticas, recomendamos utilizar un afilador a 15° como el afilador eléctrico Modelos 15XV ó 1520 de Chef’sChoice® como su principal opción para todas las hojas de estilo asiático. No afile con el afilador ningún cuchillo Kataba de Asia de un solo lado y de un solo bisel, por ejemplo, la tradicional hoja estilo sashimi que suele utilizarse para la preparación de sashimi ultra delgado. La etapa 3 afila de manera simultánea ambos lados del filo cortante, mientras que los cuchillos sashimi han sido diseñados para ser afilados sólo de un lado de la hoja. Los afiladores eléctricos de Chef’s Choice enumerados en el párrafo anterior afilarán correctamente estos cuchillos de un solo lado. Figura 7. Cuchillo aserrado en la etapa 3.Español — 8 Fabricado en los EE. UU. Con materiales de origen estadounidense y mundial. chefschoice.com Este producto pudiera estar amparado por una o más patentes de EdgeCraft y/o otras patentes pendientes, tal como se indique en el producto mismo. Chef’sChoice®, EdgeCraft®, Diamond Hone®, EdgeSelect® y el diseño integral de este producto son marcas comerciales registradas de EdgeCraft Corporation. Conforms to UL Std. 982 Certified to CAN/CSA Std. C22.2  No. 64 Certified to EN 60335-1, EN 60335-2, EN 55014-1+A1, EN 61000-3-2, EN 61000-3-3 © The Legacy Companies 2021 K21 E/F/S C208210 The Legacy Companies 149 Cleveland Drive, Paris, KY 40361 U.S.A.

CUCHILLOS DE CERÁMICA

No se recomienda utilizar el afilador para cuchillos de cerámica. TIJERAS No intente utilizar el afilador para afilar tijeras. The Legacy Companies fabrica afiladores especiales que han sido diseñados específicamente para las tijeras.

El afilador brindará un filo excelente a todos los cuchillos europeos y americanos de metal convencionales y a los cuchillos estilo Santoku independientemente de su marca, incluidas Henckels, Wüsthof, Sabatier, Lamson and Goodnow, Global, Russell Harrington, Chef’sChoice, Messermeisser, Forshner, Mundial, Cuisinart, Kitchen Aid, Shun y muchas, muchas más.

A fin de probar la capacidad de corte y el filo de sus cuchillos de filo delgado, sostenga una hoja de papel de forma vertical por su borde superior y, cuidadosamente, corte la hoja a poca distancia (pero segura) de los dedos. Deberá cortar suavemente un filo definido (con una hoja de filo liso) sin arrancar el papel. De forma alternativa, corte un tomate a modo de prueba. El cuchillo debería penetrar la piel del tomate y atravesarla en el primer intento sin aplicar fuerza significativa al cuchillo. MANTENIMIENTO

• Podrá limpiar la parte externa del afilador con un paño suave y húmedo.

• Periódicamente, sacuda y deseche el polvo de metal proveniente del afilado; para ello, dé la vuelta el afilador y golpéelo suavemente sobre un periódico, una toalla de papel u otra hoja de papel.
