MANUAL DE USUARIO NDX400 NUMARK

NDX400
- Cable de alimentación
■ Cables conectores RCA
- Guía de inicio rápido
- Folleto de información sobre la seguridad y la garantía

REGISTRO

Visite http://www.numark.com y registre su NDX400. El registro de su producto asegura que podamos mantenerle actualizado con los nuevos desarrollos de productos y brindarle apoyo técnico de categoría mundial en caso de que tenga algún problema.

REGLAS BÁSICAS

1. Asegúrese de que todos los artículos indicados en "Contenido de la caja" estén incluidos en la caja.
2. LEA EL FOLLETO DE INFORMACIÓN SOBRE LA SEGURIDAD Y LA GARANTÍA ANTES DE UTILIZAR EL PRODUCTO.
3. Estudie el diagrama de conexión incluido en esta guía.
4. Coloque el mezclador en una posición adecuada para su funcionamiento.
5. Asegúrese que todos los dispositivos estén apagados y que todos los faders y perillas de ganancia estén en posición «cero».
6. Conecte todas las fuentes de entrada estéreo como se indica en el diagrama.
7. Conecte las salidas estéreo a los amplificadores de potencia, bandejas de cinta magnética y/o otras fuentes de audio.
8. Enchufe todos los dispositivos al suministro de corriente alterna.
9. Encienda todo en el siguiente orden:
10. fuentes de entrada de audio (por ejemplo, giradiscos, reproductores de CD, etc.)

11. el mezclador
    • por último, cualquier amplificador o dispositivo de salida

12. Al apagar, realice siempre esta operación en sentido inverso:

13. apague los amplificadores

14. el mezclador
    • por último, cualquier dispositivo de entrada

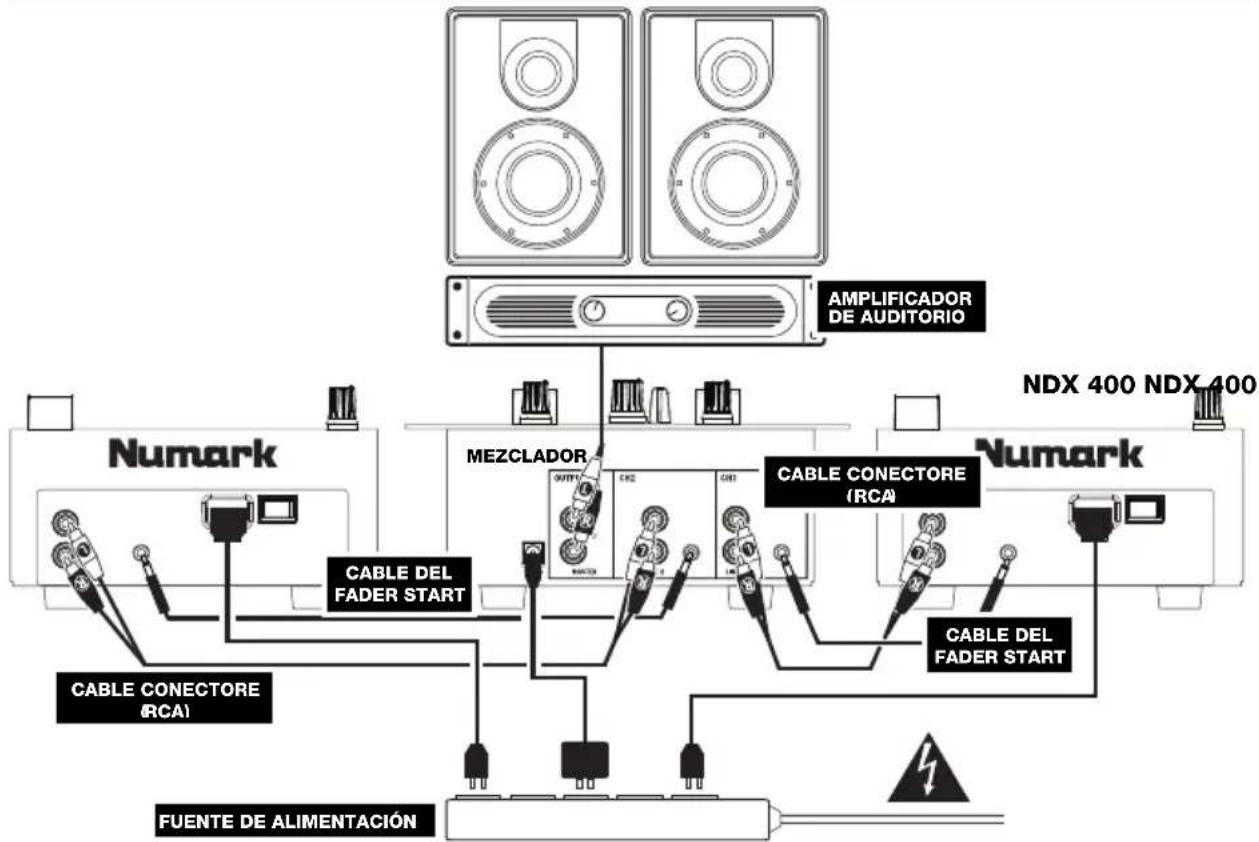

DIAGRAMA DE CONEXIÓN

CARACTERÍSTICAS DEL PANEL SUPERIOR

1. EJECT - Pulse este botón para expulsar el CD. Si se está reproduciendo un CD, este botón no tiene ningún efecto. Esta unidad está diseñada para poner los CDs comercial disponible, los CDs MP3 y los CD-Rs correctamente escritos y cerrados. Debido a las variaciones en la especificación de ciertos escritores de CD y CDs que están hechos en casa pueden funcionar incorrectamente. Para obtener los mejores resultados, recomendamos quemar los CD a la mínima velocidad posible.
2. USB - Conecte aquí una unidad USB miniature (con una sistema de archivos FAT16 o FAT32) con MP3. Para ver el contenido del dispositivo, pulse el botón SOURCE (Fuente) de modo que se seleccione "USB".
3. CD / USB - Pulse este botón para seleccionar si el NDX400 visualiza y reproduce las pistas de un CD insertado o un dispositivo USB conectado. Un LED indica la fuente seleccionada actualmente.
4. CARPETA - Pulse este botón para conmutar entre la vista Folder (Carpetas) y File (Archivos). En la vista de carpetas, puede usar la PERILLA TRACK (Pista) para desplazarse por

todas las carpetas disponibles. Cuando haya seleccionado una carpeta, pulse el botón FOLDER para entrar a la vista de archivos —el primer archivo que se muestra es el primer MP3 disponible en esa carpeta. Para volver a la vista de carpetas, pulse otra vez el botón FOLDER.

26 20 19 18 3 15 16 4 13 14 14 5 10 NET OUT MAETER TEMPS 24 21 TRACK PUSH 410 FITCH 11 9 MP3 25 22 7 6 IND SWE 23 23 PICK BOND NDX 400 Numark

Nota: En ambas vistas, no está restringido a ver sólo carpetas o archivos de un solo “nivel de directorio”. Cada vista es simplemente una lista de todas las carpetas o archivos disponibles. Esta función proporciona una manera más rápida de navegar por los archivos, permitiéndole saltar a distintos grupos de archivos dentro de una carpeta pero sin requerirle entrar y salir de varios niveles de directorio.

1. PERILLA DE PISTA – Gire esta perilla para seleccionar una pista a reproducir. Pulse y gire esta perilla para saltar por la lista de pistas de a 10 pistas por vez.
2. REPRODUCIR / PAUSA – Reproduce o pone en pausa la pista. Al poner la pista en pausa se crea un punto de cue en ese lugar (que se puede ajustar con la RUEDA DE AVANCE POR PASOS en modo de búsqueda).
3. CUE – Durante la reproducción, al pulsar CUE se vuelve al punto más reciente donde se inició la reproducción y la pista se pone en pausa. Manteniendo pulsado CUE, la reproducción comienza desde este punto y, al soltarlo, vuelve a ese punto y la pista se pone en pausa. Asimismo, si la pista está en pausa, es posible usar la RUEDA DE AVANCE POR PASOS para localizar un nuevo punto de cue.
4. RAYAR – Activa o desactiva el modo de rayado. Cuando se activa, al girar la RUEDA DE AVANCE POR PASOS se crea un efecto 'scratch' (Rayado). Cuando el modo de rayado está activo, el botón se ilumina.
5. BUSCAR – Si pulsa este botón, es posible usar la RUEDA DE AVANCE POR PASOS para explorar rápidamente la música. Cuando el modo de búsqueda está activo, el botón se ilumina.
6. REVERSA – Pulse este botón para reproducir la pista en sentido inverso (se enciende el botón). Púlselo nuevamente para volver a la reproducción normal.

7. FRENADO – Pulse este botón para activar el frenado (se enciende el botón). Cuando se activa el frenado, al poner la pista en pausa se produce el enlentecimiento de la reproducción antes de detenerse, simulando el efecto de parar el motor de un giradiscos. Ajuste el tiempo de frenado manteniendo pulsado BRAKE y girando la RUEDA DE AVANCE POR PASOS.

8. RUEDA DE AVANCE POR PASOS – Esta rueda cumple numerosas funciones que dependen del modo en que se encuentra.

a) Si no se está reproduciendo una pista, la RUEDA DE AVANCE POR PASOS busca lentamente a lo largo de los frames de la pista. Para determinar un nuevo punto de cue, gire la RUEDA y comience a reproducir una vez que haya determinado la posición adecuada. Pulse CUE para volver a ese punto de cue.
b) Si se está reproduciendo una pista, la RUEDA inflexiona temporalmente el pitch de la misma. Al girar la RUEDA en sentido horario, se la acelera temporalmente, mientras que si se gira en sentido antihorario se la desacelera. Ésta es una herramienta útil para igualar el beat.
c) Cuando está activado el botón SEARCH (Buscar), al girar la RUEDA DE AVANCE POR PASOS se explora rápidamente la pista.
d) Cuando está activado el botón SCRATCH (Rayar), al girar la RUEDA DE AVANCE POR PASOS se "raya" el audio de una pista, como una púa en un disco.

Nota: Cuando se pone una pista en pausa, gire la RUEDA DE AVANCE POR PASOS en sentido horario mientras toca los costados de dicha rueda para activar el "cue tartamudeado", que le permite oír el cuadro actual repetidamente. Ésta es una buena ayuda cuando se trata de señalar un punto preciso de la pista, como un downbeat. Para detener el cue tartamudeado, toque la parte superior de la RUEDA DE AVANCE POR PASOS.

1. GRABAR – Pulse este botón y luego uno de los botones HOT CUE para grabar un punto de cue rápido en la posición actual en la pista.
2. CUE RÁPIDO – Pulse REC y luego uno de estos botones para grabar un punto de cue rápido en la posición actual en la pista. El LED que está arriba del botón se enciende para indicar que se estableció un punto de cue rápido. También se puede sobrescribir estos puntos de cue rápido de la misma manera. Para volver a un punto de cue rápido y continuar la reproducción, pulse simplemente el botón HOT CUE correspondiente. (Nota: Los puntos de cue rápido no se eliminarán cuando se carga una nueva pista.)
3. ENTRADA AL LOOP - Establece un nuevo punto de cue o el punto inicial de un loop (punto "Loop In") durante la reproducción.
4. SALIDA DEL LOOP – Establece el punto final de un loop (punto "Loop Out") y comienza a reproducir dicho loop. Mientras se reproduce un loop, pulse LOOP OUT para liberarlo del loop y continuar la reproducción normal.
5. REPETICIÓN DE LOOP – Reproduce la pista inmediatamente desde el comienzo de un loop (y reactiva dicho loop).
6. PROGRAMA - Este botón le ayuda a crear un programa —una secuencia de pistas a reproducir continuamente.

- Para agregar un tema al programa, gire la PERILLA DE PISTAS para seleccionarlo, luego pulse y retenga PROG y luego pulse REC. Destella "P-##" en la LCD ("##" indica qué numero ocupa esa pista en el programa — "P-01," "P-02," etc.). Repita este proceso para agregar más temas al programa. Si se almacena un programa, aparece "PROG" en la LCD.

- Para ver el programa, pulse PROG una vez. La pista del programa seleccionada en ese momento se muestra en la LCD y puede ajustarla girando la PERILLA DE PISTAS. La cantidad total de pistas del programa aparece en la esquina superior izquierda de la LCD (como "P##"). Para reproducir el programa, gire la PERILLA DE PISTAS a fin de seleccionar la pista que desee. Pulse la PERILLA DE PISTAS para cargar la pista y pulse luego REPRODUCIR.

- Para salir del programa, pulse y retenga PROG y luego puse FOLDER (Carpeta). (Si se está reproduciendo una pista en ese momento, continuará la reproducción.)

- Para eliminar el programa, pulse y retenga PROG y luego puse EJECT (Expulsar). Cuando se le pregunte si desea eliminar el programa, gire la PERILLA DE PISTAS para seleccionar "YES" (Sí) o "NO" y púlsela para confirmar su selección. (Si se está reproduciendo una pista en ese momento, continuará la reproducción.)

1. INDIVIDUAL – Pulse este botón para conmutar entre Auto-Cue (la reproducción se detiene al final de cada pista) o Continuous Play (Reproducción continua) (las pistas se reproducen una tras otra sin interrupción).
2. TIME – Cambia la visualización del tiempo entre el tiempo de reproducción transcurrido y el tiempo restante en la pista y el tiempo restante en todo el CD.
3. PITCH - Ajusta el rango del FADER DE PITCH (±4%, 8%, 16% y 100%) o lo desactiva. (Cuando los tres LED están encendidos, el rango del FADER DE PITCH es ±100%.) La LCD y los LED indican el rango actual.
4. FADER DE PITCH – Moviendo el FADER DE PITCH se ajusta el pitch general de la música cuando están encendidos uno o todos los LED PITCH. El pitch no varía si los LED PITCH están apagados.
5. INFLEXIÓN DE PITCH -/+ - Puede usar estos dos botones de inflexión de pitch para ajustar temporalmente el pitch y el tempo de la música hasta -/+ 4% a partir del valor de pitch de ese momento.
6. MASTER TEMPO – Activa la característica Master Tempo, que engancha la tonalidad musical de la pista a la tonalidad original (como si estuviera tocando con 0% de ajuste de pitch). Es posible ajustar entonces el tempo de la pista sin afectar a su tonalidad o pitch.
7. TAP - Dé golpecitos a este botón siguiente el beat de la música para introducir un BPM manualmente. Para activar al NDX 400 a fin de detectar un BPM automáticamente, retenga este botón 2 segundos.
8. LCD - Indica todas las funciones, mientras está ocurriendo.

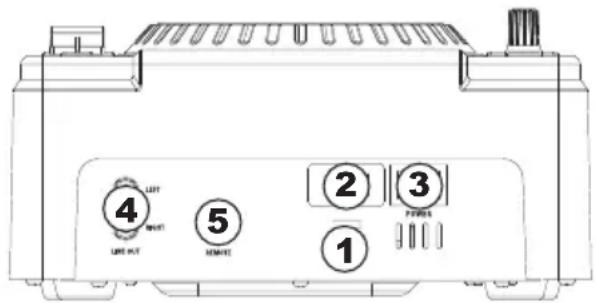

CARACTERÍSTICAS DEL PANEL TRASERO

1. SELECTOR DE VOLTAJE - Ajuste este interruptor al voltaje de su ubicación.

2. CONECTOR DEL CABLE DE ALIMENTACIÓN

3. enchufe su cable eléctrico previsto aquí.

4. POWER SWITCH - enciende y apaga la máquina con este botón. La unidad se debe cerrar siempre con este botón primero antes de que se quite cualquier potencia externa. Se recomienda típicamente que accione el lector de CD, encendido antes de los amplificadores y

4 LEFT RIGHT 5 2 3 POTATO 1 LINE IN T REMOTE

apagado después de los amplificadores para evitar un punto audio que se enviará a través de su equipo.

1. LOS CONECTORES AUDIO RCA – conecte a su lector de CD con su mezclador de esta línea salida.
2. CONECTOR DEL REMOTE START – Conecte un cable al fader start (no incluido) con un mezclador compatible fader start para utilizar este conector para el fader start. Cada vez que usted mueve el crossfader en el mezclador hacia la unidad, comenzará automáticamente a cantar. Cuando usted mueve el crossfader lejos de esta unidad se parará. El movimiento del crossfader otra vez hacia la unidad comenzará a cantar de nuevo.

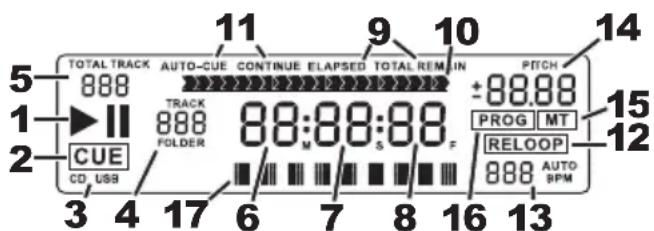

CARACTERÍSTICAS DE LA PANTALLA LCD

1. PLAY / PAUSE – Está activo si la unidad está reproduciendo un CD o en pausa.
2. CUE – Se ilumina de forma continua si la unidad está detenida en un punto cue.
3. CD / USB – Indica si está reproduciendo pistas de un CD cargado o dispositivo USB conectado.
4. NÚMERO DE PISTA O CARPETA -

5 1 2 CUE CD. USB 3 4 17 6 7 8 16 13 11 9 10 14 TOTAL TRACK AUTO-CUE CONTINUE ELAPSED TOTAL REM IN PITCH 888 TRACK 888 FOLDER 88:88:88 M S F ±88.88 PROG MT RELOOP 888 AUTO RPM

Muestra el número de la pista o carpeta actual. Cuando se está viendo o reproduciendo un programa, el número aparece con una "P" adelante ("P01," "P02", etc.), que indica el número de esa pista en el programa.

1. TOTAL DE PISTAS – Muestra el número total de pistas disponibles en el CD o dispositivo USB. (En la vista Folder (Carpeta), muestra el número total de carpetas disponibles en el dispositivo USB.)
2. MINUTOS – Muestra los minutos restantes o transcurridos dependiendo de la configuración del modo.
3. SEGUNDOS – Muestra los segundos restantes o transcurridos dependiendo de la configuración del modo.
4. FRAMES – El reproductor de CD divide un segundo en 75 frames para un cueing más preciso. Muestra los frames restantes o transcurridos dependiendo de la configuración del modo.
5. MODO DE TIEMPO – Indica cuando se visualiza el tiempo restante de la pista ("Remaining" / Restante) o el tiempo restante de todo el CD ("Total" / Total). Esta función se controla mediante el botón de tiempo (TIME).
6. BARRA DE TIEMPO – Muestra el tiempo restante o transcurrido dependiendo de la configuración del botón de tiempo.
7. MODO DE REPRODUCCIÓN – Muestra cuando la unidad está configurada al modo Auto-Cue (la bandeja se detiene al final de cada pista) o Continuous Play (se reproduce el disco entero sin interrupciones). Esta función se controla mediante el botón SINGLE.
8. RELOOP – Esto ilumina cuando un bucle está jugando.
9. BPM – Muestra el tempo en BPM (beats por minuto) de la pista actual. Cuando aparece "AUTO BPM", es el tempo que se ha detectado automáticamente tected.
10. PITCH – Muestra el cambio porcentual en pitch.
11. MT (TEMPO MAESTRO) – Indica que el botón MASTER TEMPO está activado gaged.
12. PROG – Indica que se está reproduciendo un programa.
13. VISUALIZACIÓN DE TEXTO – Muestra el nombre de carpeta o archivo cuando se navega por los MP3.
