Tipo de dispositivo	Reproductor de CD profesional de mesa
Compatibilidad de disco	CD de audio, CD-R, CD-RW
Funciones de reproducción	Reproducir, pausa, detener, avance rápido, retroceso rápido
Conectividad	Salida de audio RCA, salida para auriculares
Alimentación	Adaptador de corriente externo
Dimensiones	No especificado
Peso	No especificado
Pantalla	Pantalla LED o LCD
Control de pitch	Sí, ajustable
Función de bucle	Sí
Formato de audio soportado	PCM lineal
Salida para auriculares	Sí, con control de volumen
Material de la carcasa	Plástico y metal
Color	Negro
Guía del usuario	Multilingüe (inglés, francés, español, italiano, alemán)

MANUAL DE USUARIO NDX200 NUMARK

NDX 200
- Cable de alimentación
■ Cables conectores RCA
- Guía de inicio rápido
- Folleto de información sobre la seguridad y la garantía

REGISTRO

Visite http://www.numark.com y registre su NDX 200. El registro de su producto asegura que podamos mantenerle actualizado con los nuevos desarrollos de productos y brindarle apoyo técnico de categoría mundial en caso de que tenga algún problema.

REGLAS BÁSICAS

1. Asegúrese de que todos los artículos indicados en "Contenido de la caja" estén incluidos en la caja.
2. LEA EL FOLLETO DE INFORMACIÓN SOBRE LA SEGURIDAD Y LA GARANTÍA ANTES DE UTILIZAR EL PRODUCTO.
3. Estudie el diagrama de conexión incluido en esta guía.
4. Coloque el mezclador en una posición adecuada para su funcionamiento.
5. Asegúrese que todos los dispositivos estén apagados y que todos los faders y perillas de ganancia estén en posición «cero».
6. Conecte todas las fuentes de entrada estéreo como se indica en el diagrama.
7. Conecte las salidas estéreo a los amplificadores de potencia, bandejas de cinta magnética y/o otras fuentes de audio.

8. Enchufe todos los dispositivos al suministro de corriente alterna.

9. Encienda todo en el siguiente orden:

10. fuentes de entrada de audio (por ejemplo, giradiscos, reproductores de CD, etc.)

11. el mezclador
    • por último, cualquier amplificador o dispositivo de salida

12. Al apagar, realice siempre esta operación en sentido inverso:

13. apague los amplificadores

14. el mezclador
    • por último, cualquier dispositivo de entrada

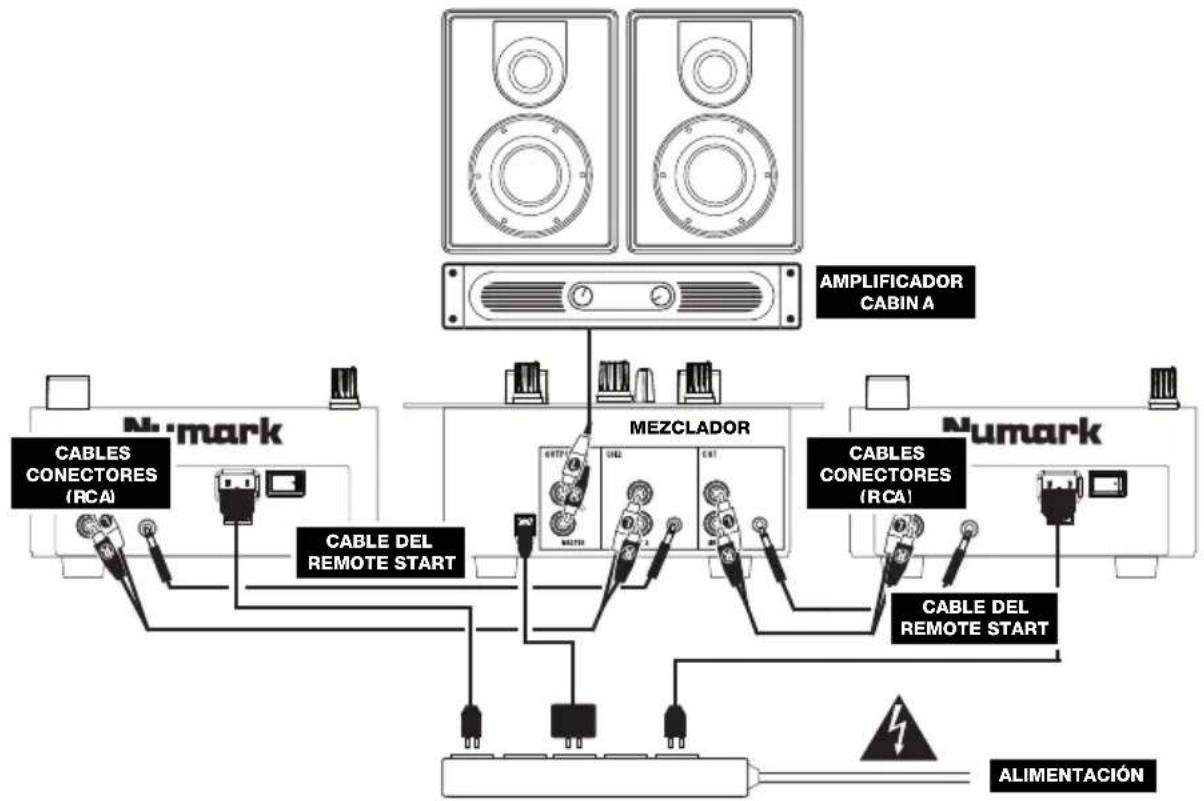

DIAGRAMA DE CONEXIÓN


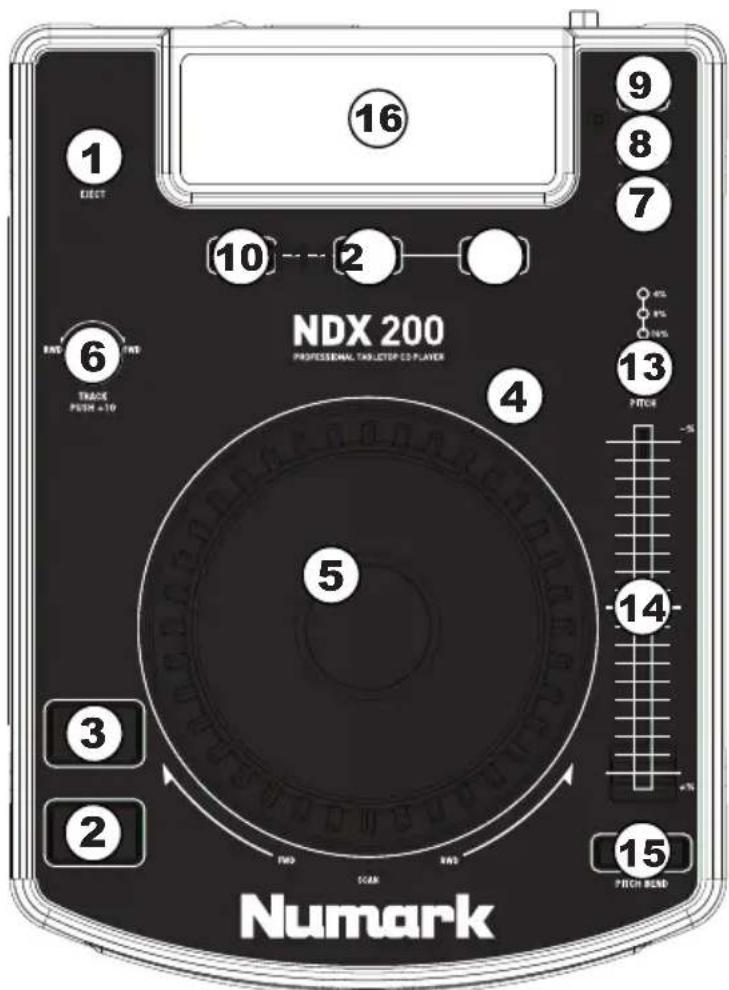

CARACTERÍSTICAS DEL PANEL SUPERIOR

1. EJECT – Al presionar se abrirá o cerrará la bandeja que transporta el disco.
2. REPRODUCIR / PAUSA – Reproduce o pone en pausa la pista. Al poner la pista en pausa se crea un punto de cue en ese lugar (que se puede ajustar con la RUEDA DE AVANCE POR PASOS en modo de búsqueda).
3. CUE – Durante la reproducción, al pulsar CUE se vuelve al punto más reciente donde se inició la reproducción y la pista se pone en pausa. Manteniendo pulsado CUE, la reproducción comienza desde este punto y, al soltarlo, vuelve a ese punto y la pista se pone en pausa. Asimismo, si la pista está en pausa, es posible usar la RUEDA DE AVANCE POR PASOS para localizar un nuevo punto de cue.
4. BUSCAR – Si pulsa este botón, es posible usar la RUEDA DE AVANCE POR PASOS para explorar rápidamente la música. Cuando el modo de búsqueda está activo, el LED indicador se ilumina con luz roja. (Nota: Si la RUEDA DE AVANCE POR PASOS no se usa durante 8 segundos, el modo de búsqueda se desactiva.)
5. RUEDA DE AVANCE POR PASOS - Esta rueda cumple numerosas funciones que dependen del modo en que se encuentra.

a) Si no se está reproduciendo una pista, la RUEDA DE AVANCE POR PASOS busca lentamente a lo largo de los frames de la pista. Para determinar un nuevo punto de cue, gire la RUEDA y comience a reproducir una vez que haya

16 9 8 7 10 2 NDX 200 PROFESSIONAL TABLETP CD PLAYER RWD GND TRACK FUSH = 10 4 13 FITCH -5 14 5 3 2 FWD SCAN RWD 15 FITCH BEND Numark

determinado la posición adecuada. Pulse CUE para volver a ese punto de cue.

b) Si se está reproduciendo una pista, la RUEDA inflexiona temporalmente el pitch de la misma. Al girar la RUEDA en sentido horario, se la acelera temporalmente, mientras que si se gira en sentido antihorario se la desacelera. Ésta es una herramienta útil para igualar el beat.
c) Cuando está activado el botón SEARCH (Buscar), al girar la RUEDA DE AVANCE POR PASOS se explora rápidamente la pista.

1. PERILLA DE PISTA – Gire esta perilla para seleccionar una pista a reproducir. Pulse esta perilla para saltar por la lista de pistas de a 10 pistas por vez.
2. PROGRAMA – Este botón le ayuda a crear un programa —una secuencia de pistas a reproducir continuamente. Para crear un programa, pulse PROGRAM mientras el reproductor de CD está en pausa. Para incluir una pista en el programa, use la PERILLA DE PISTA para seleccionar la pista deseada y luego pulse PROGRAM para ingresarla. Repita este proceso para cada pista que desee incluir (en el orden en que desee que se reproduzcan). Cuando termine, pulse REPRODUCIR / PAUSA para comenzar a reproducir el programa. Las pistas se reproducen en el orden en que las ingresó y aparece "PROGRAM" en la pantalla LCD. Para cancelar el programa mientras se está reproduciendo, pulse y mantenga pulsado PROGRAM durante 2 segundos, de modo que desaparezca "PROGRAM" de la pantalla LCD.
3. SINGLE - Para fijar el modo de operación en solo o continuo.
4. TIME – Cambia la visualización del tiempo entre el tiempo de reproducción transcurrido y el tiempo restante en la pista y el tiempo restante en todo el CD.
5. ENTRADA AL LOOP – Establece un nuevo punto de cue o el punto inicial de un loop (punto "Loop In") durante la reproducción.
6. SALIDA DEL LOOP - Establece el punto final de un loop (punto "Loop Out") y comienza a reproducir dicho loop. Mientras se reproduce un loop, pulse LOOP OUT para liberarlo del loop y continuar la reproducción normal.
7. REPETICIÓN DE LOOP – Reproduce la pista inmediatamente desde el comienzo de un loop (y reactiva dicho loop).
8. PITCH – Ajusta el rango del FADER DE PITCH (±4%, 8% y 16%). El rango vigente se indica en la pantalla LCD y mediante LEDs diferentes.
9. PITCH SLIDER – Controla la velocidad total de la música.
10. INFLEXIÓN DE PITCH -/+ - Puede usar estos dos botones de inflexión de pitch para ajustar temporalmente el pitch y el tempo de la música hasta -/+ 16% a partir del valor de pitch de ese momento.
11. LCD – Indica todas las funciones, mientras está ocurriendo, con el CD.

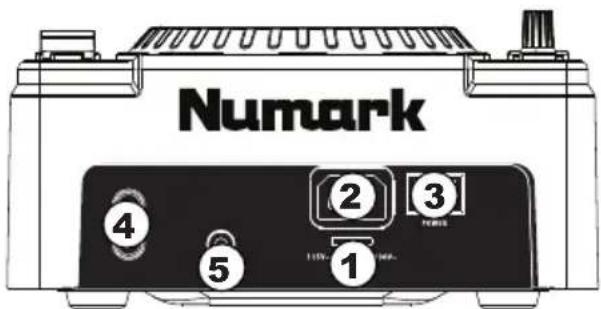

CARACTERÍSTICAS DEL PANEL TRASERO

1. SELECTOR DE VOLTAJE - Ajuste este interruptor al voltaje de su ubicación.
2. CONECTOR DEL CABLE DE ALIMENTACIÓN - enchufe su cable eléctrico previsto aquí.
3. POWER SWITCH – enciende y apaga la máquina con este botón. La unidad se debe cerrar siempre con este botón primero antes de que se quite cualquier potencia externa. Se recomienda típicamente que accione el lector de CD, encendido antes de los amplificadores y apagado después de los amplificadores para evitar un punto audio que se enviará a través de su equipo.

Numark ④ ⑤ ② ③ 115V~ ① 10V~

1. LOS CONECTORES AUDIO RCA – conecte a su lector de CD con su mezclador de esta línea salida.

2. CONECTOR DEL REMOTE START – Conecte un cable al fader start (no incluido) con un mezclador compatible fader start para utilizar este conector para el fader start. Cada vez que usted mueve el crossfader en el mezclador hacia la unidad, comenzará automáticamente a cantar. Cuando usted mueve el crossfader lejos de esta unidad se parará. El movimiento del crossfader otra vez hacia la unidad comenzará a cantar de nuevo.

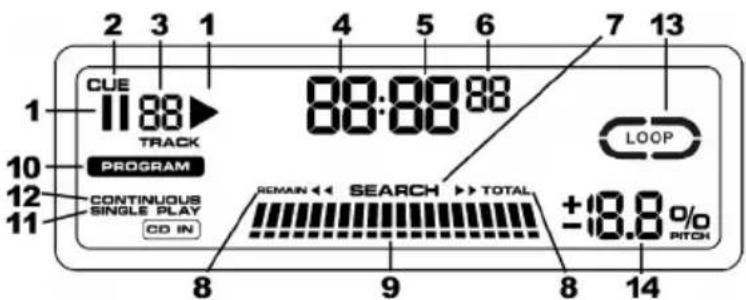

CARACTERÍSTICAS DE LA PANTALLA LCD

1. PLAY / PAUSE - Está activo si la unidad está reproduciendo un CD o en pausa.
2. CUE - Parpadea si la unidad está determinando un punto cue. Se ilumina de forma continua si la unidad está detenida en un punto cue.
3. NUMERO DE TRACK- Muestra el numero de track.
4. MINUTOS - Muestra los minutos restantes o transcurridos dependiendo de la configuración del modo.

2 3 1 4 5 6 7 13 CUE 188 TRACK 88:88:88 PROGRAM CONTINUOUS SINGLE PLAY CO IN 8 9 8 14 LOOP REMAIN ← SEARCH → TOTAL ±18.80/ RITCH

1. SEGUNDOS – Muestra los segundos restantes o transcurridos dependiendo de la configuración del modo.

2. FRAMES – El reproductor de CD divide un segundo en 75 frames para un cueing más preciso. Muestra los frames restantes o transcurridos dependiendo de la configuración del modo.

3. BUSCAR – Si pulsa este botón, es posible usar la RUEDA DE AVANCE POR PASOS para explorar rápidamente la música.

4. MODO DE TIEMPO – Indica cuando se visualiza el tiempo restante de la pista ("Remaining" / Restante) o el tiempo restante de todo el CD ("Total" / Total). Esta función se controla mediante el botón de tiempo (TIME).

5. BARRA DE TIEMPO – Muestra el tiempo restante o transcurrido dependiendo de la configuración del botón de tiempo.

6. PROGRAMA – Indica que se está reproduciendo un programa.

7. INDIVIDUAL – Muestra cuando la unidad está configurada para reproducir las pistas de una en una (modo Single Play (Reproducción individual)). Esta función se controla mediante el botón SINGLE.

8. CONTINUA - Muestra cuando la unidad está ajustada para reproducir pistas continuamente sin detenerse (modo Continuous Play (Reproducción continua)). Esta función se controla mediante el botón SINGLE.

9. LOOP – Esto ilumina cuando un bucle está jugando.

10. PITCH – Muestra el cambio porcentual en pitch.
