MANUAL DE USUARIO TTXUSB NUMARK

Manual de inicio=rápido del usuario

ESPANOL (12-20)

Manual de inicio=rápido del usuario

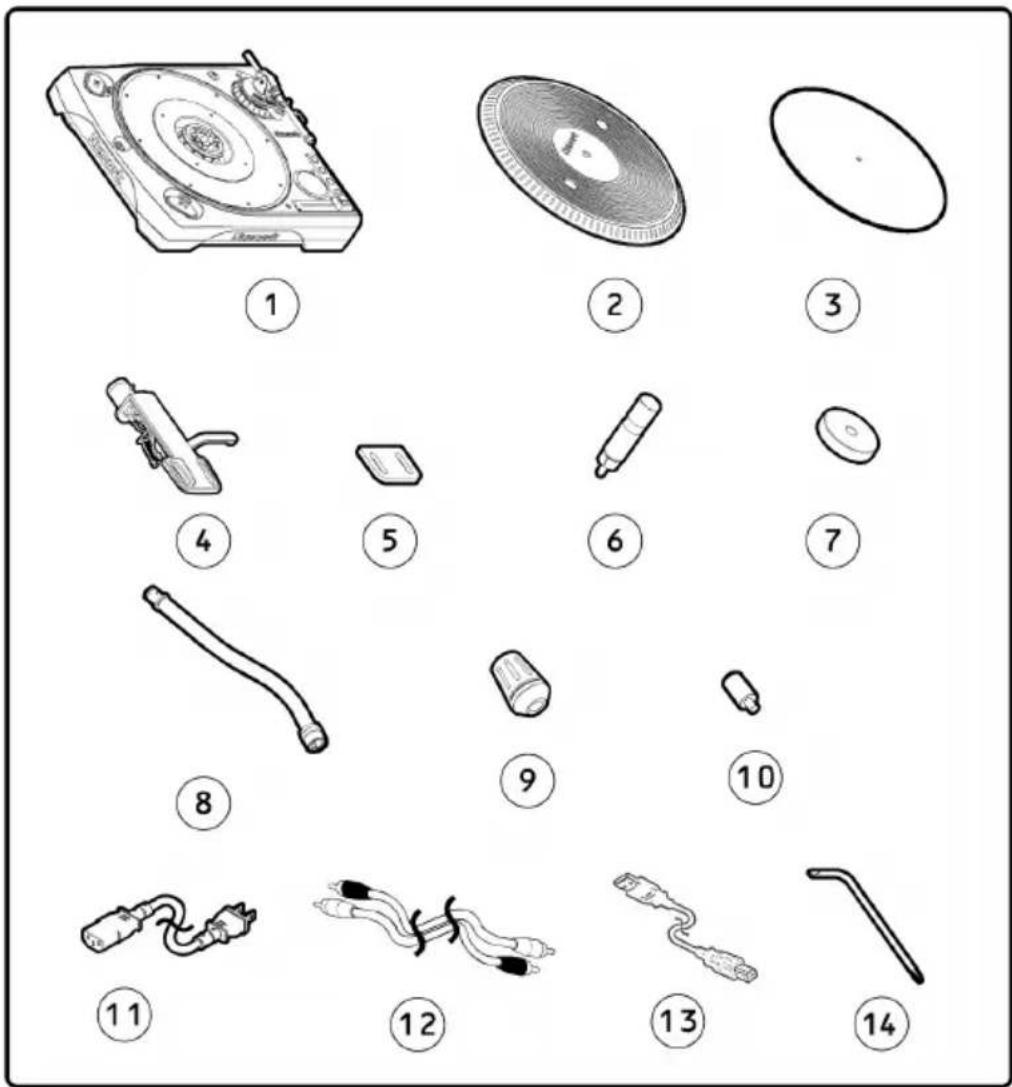

CONTENIDO DE LA CAJA

1. TTXUSB con brazo de lectura recto
2. Plato de aluminio anti-arrastre
3. Alfombrilla
4. Portacápsulas
5. Contrapeso de 2.5 g para portacápsulas
6. Luz de iluminación de cuestional

7. Adaptador de 45 rpm

8. Brazo de lecture en forma de "S"

9. Contrapeso
10. Contrapeso adiconal para el brazo de lectura en forma de "S"
11. Cable de alimentación IEC
12. Cordon RCA
13. Cordon USB
14. Herramienta de serviceo

Instrucciones de ensamblaje=rápido

POR FAVOR LEA LAS INSTRUCCIONES DEL FOLLETO DE SEGURIDAD ANTES DE UTILizar Este PRODUCTO

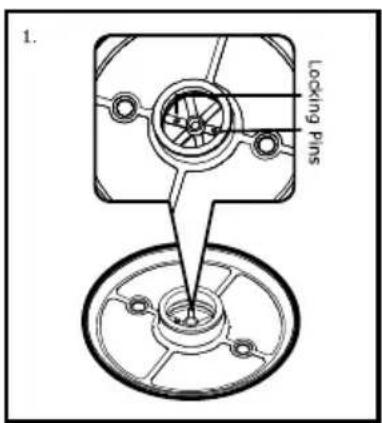

1. Observe los pasadores de bloqueo que se muestran. ASEGURESE QUE EL GIRADISCOS NO ESTE ENCHUFADO.

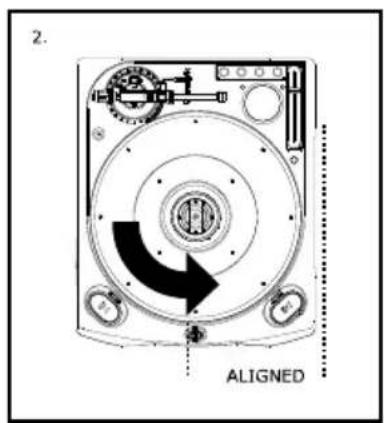

2. Haga concordar el motor interior con la Figura 2.

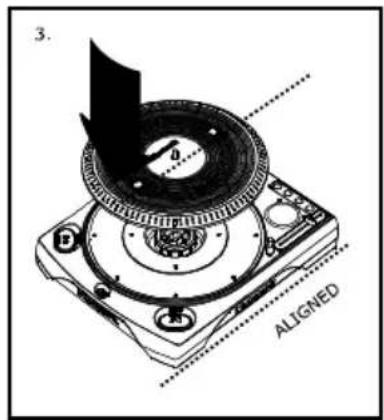

3. Alinee los agujeros del Plato cuidadosamente con la base, como se muestra aqui.

Conexiones

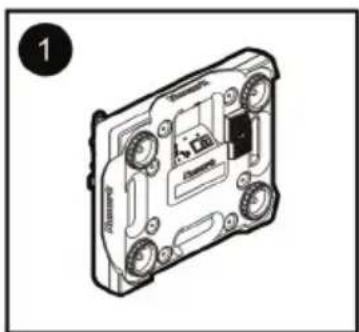

1. Incline el giradiscos verticalmente como se muestra aqui.

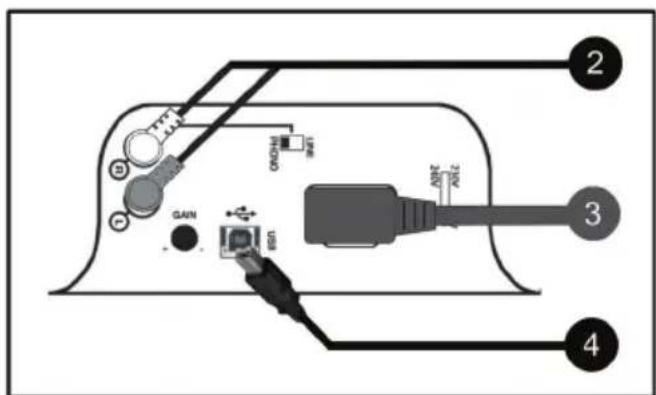

2. Conecte el cable de audio R-RCA (derecho rojo) del mezclador o amplificador
   Conecte el cable de audio L-RCA (izquierdo blanco) del mezcludor o amplificador.
3. Sólo conecte el cable de alimentación incluido y asegúrese que el interruptor de ajuste de alimentación está en la posición correcta para su region.
4. Use el cable USB incluido para conectar su giradiscos a su computadora.

Nota: Asegürese de no apretar el cableado bajo de la base.

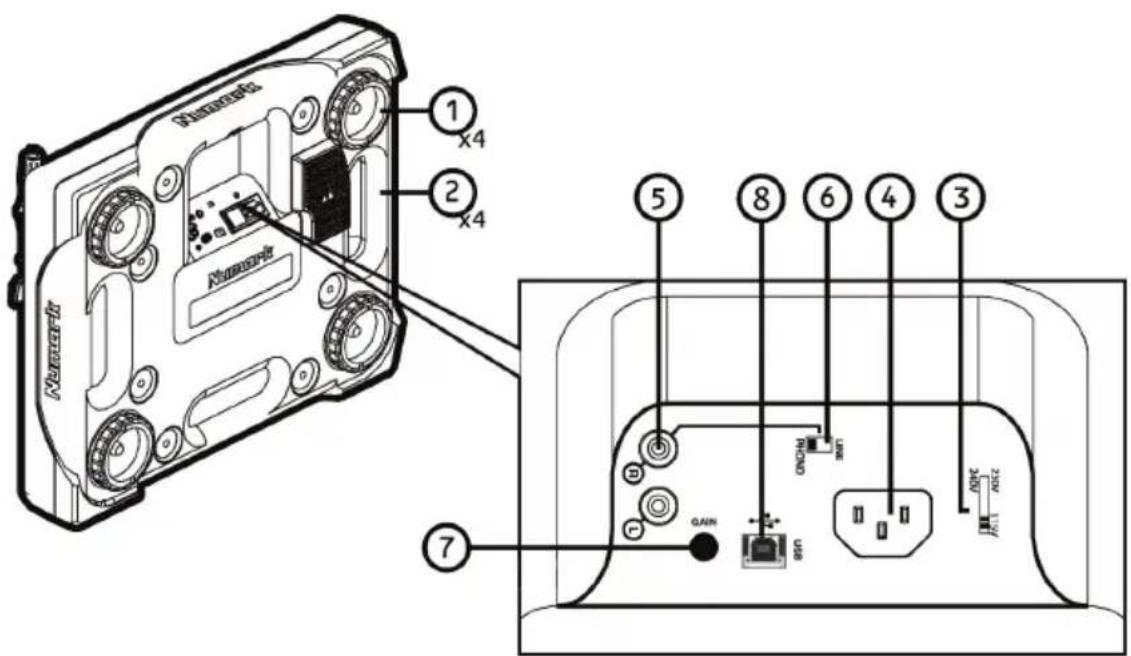

Characteristicadelpanelinferior

1. Patas de amortiguation de goma:

Cuando todas las patas del giradiscos estén Completely apretadas, la superficie plana superior del giradiscos está a los 85 mm. Cuando destornilla estas patas se eleva el giradiscos para compensar las superficies desniveladas.

2. Asas de transporte:

Estas asas dan un agarre seguro para que el giradiscos pueda transportarse de manera coma moda.

3. Selector de voltaje:

Este selector hace que el transformador de voltaje interno commute entre 115 V, 230 V y 240 V. El giradiscos deben ser despachado con el ajuste de voltaje adecuado para su region. Revise que el interruptor está ajustado al voltaje adecuado antes de conectar el cable de alimentacion para prevenir daños al giradiscos.

4. Terminal de alimentacion IEC:

Este terminal de alimentacion IEC peut usarse conrialquier cable de alimentacion IEC, pero le recomendamos que use el cable de alimentacion IEC incluo. Aseguese de querialquier cable de alimentacion IEC connectado tengasuficiente espace debajo de la unidad para que no se apriete el cable o se quiebre el enchufe de alimentacion.

5. Salida RCA:

Estos enchufes de salute estereo permiten conectar el giradiscos a un dispositivo compatible con una entrada de nivel fonografico o de linea.

6. Selector de niveau de ligne/fonografico:

Este interruptor de ajustarse al nivel correcto dependiendo del tipo de salute al cui este conectado el giradiscos. Se usa la entrada fonografia PHONO con las entradas de giradiscos tradiconales en receptores mas antiguos o donde se requiera PHONO. El nivel de linea LINE permite que el TTXUSB se concate directamente a las entradas de equipos electronicos modernos como computadoras, estereos y mezcladores.

7. Perilla de ganancia:

Ajustalinel niveledaudioUSB.

8. Salida da audio USB

Use el cable USB incluedo para conectar su giradiscos a su computadora.Consulte la guia de instrucciones de software antes de enchufar el giradiscos.

Ensamblaje del brazo de lecture

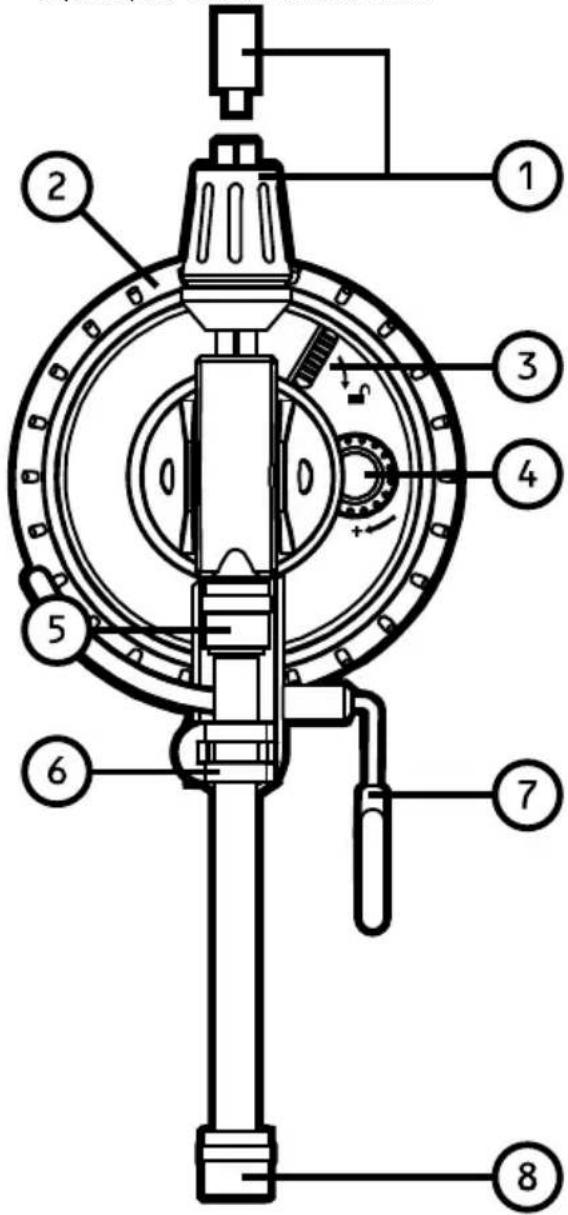

1. Contrapeso/anillo y peso en forma de "S":

El contrapeso se usa para balancear el ensamblaje del portacapsulas y la capsa para que se le aplicque la calidad adecuada de presión de la púa al disco. El peso en forma de "S" se debe usar en la mayoría de los casos cuando se usa el tubo en forma de "S". No se necesita para el brazo recto y pueda almacenarse bajo del contrapeso en el gabinete superior@m间隙 no sea uso.

2. Anillo de ajuste de alta:

Gire este anillo en el sentido opuesto a las agujas del reloj paraEAR el brazo de lectura hasta 6mm para acomodar differedes espesores de alfombrillas. Este anillo no se possible ajustar a menos que la manija de bloqueo de alta (3) estedesbloqueada.

3. Manija de bloqueo de alta:

Gire esta manija en el sentido de la flecha (sentido de las agujas del reloj) para desbloquear el anillo de ajuste de alta (2) a fin de que se puedaajsugar la alta del brazo de lectura.

4. Ajuste Anti-Skate (anti-deslizamento):

Este boton se usa para compensar las fuerzas de tracción hacía adentro. Lea Instalación del brazo de lectura para saber más detailles acerca de este ajuste.

5. Anillo debloqueo del tubo secundario:

Este anillo se usa para asegurar los tubos del brazo de lectura (recto o en forma de "S") al montaje del brazo de lectura.

6. Clip del brazo:

Este clip diseñado especialmente fija el brazo cuando se está transportando o cuando no se usa.

7. Sistema de senalización del brazo de

lectura:

Esta caracteristica permite que el brazo de lectura sea posicionado en un punto especialo sobre el disco y que descienda lentamente. Cuando la palanca elevadora está arriba, el brazo de lectura debesostenarse en el soporte del brazo. Cuando bajo la palanca, se baja el brazo de lectura deforma lentamente hasta que la pua se apoye sobre el disco.

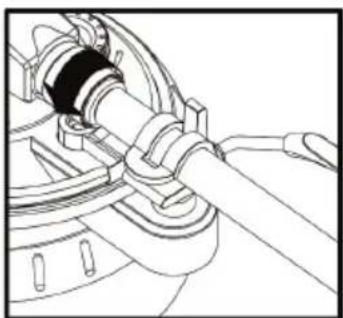

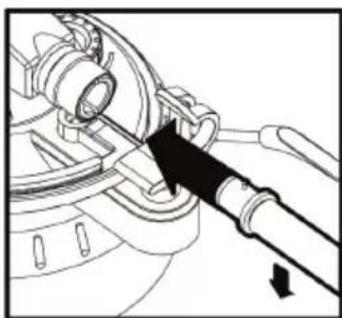

8. Tuerca de fijación del brazo:

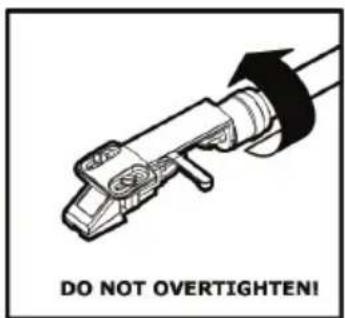

Esta tuerca de aluminio se usa para fjar el ensamblaje del portacapsulas y la capsa ul tubo del brazo.Consulte la Instalacion de la capsa para poder mas detalles.

ADVERTENCIA: iNO SOBREAPRIETE EL ANILLO DE BLOQUEO (5) O TUERCA DE FIJACION DEL BRAZO! (8)

ISI SE CONECTAN A ESTE ANILLO BRAZOS QUE NO SEAN DE NUMARK PODRIAN DANARSE LAS ALTURAS DE LOS PASADORES INTERNOS DE LOS CONTACTOS!

Instalacion del brazo de lecture

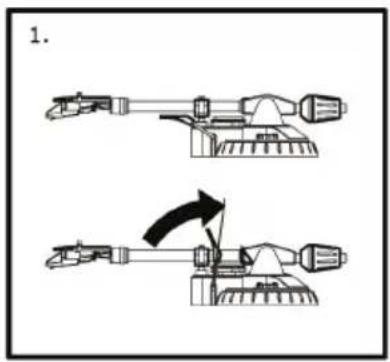

1. Instale la capsa y levante el elevador del brazo para proteccion de la capsa/pua.

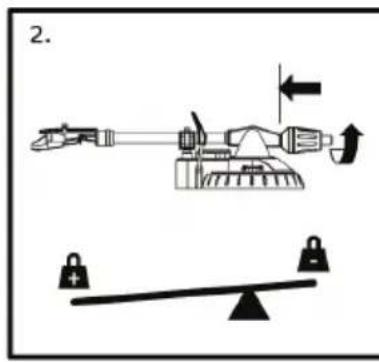

2. Note como se pueda mover el contrapeso.

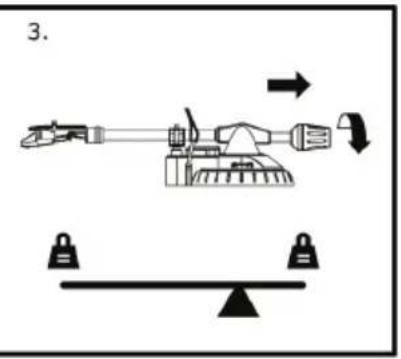

3. Con la palanca elevadora del sistemas de senalizacion, ajuste el peso para que todo el montaje del brazo de lectura esté equilibrado libremente.

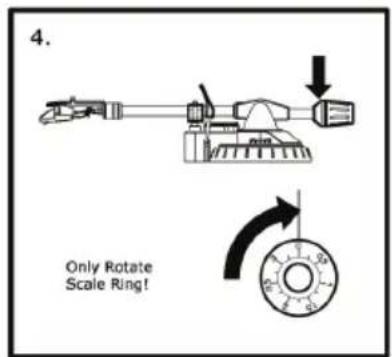

4. Ponga la escala en posicion de cero para el peso moviendo el anillo negro hasta alinear el "0" con la ranura. El montaje del brazo de lecture de be seigir equilibrated como se muestra en la Figura 2.

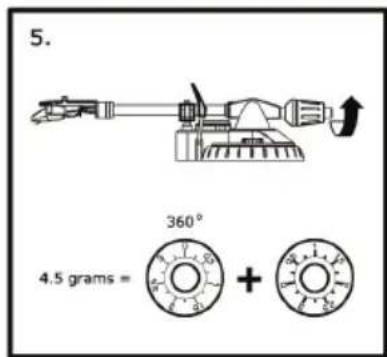

5. Gire el contrapeso hasta que se alcance el peso deseado en gramos. (La mayoría de las asignaciones de la capsa de DJ varian de 2.0 a 4.0 g. Verifique los detalles en el manual de la capsa).

Ajuste del Anti-Skate (anti-deslizamento)

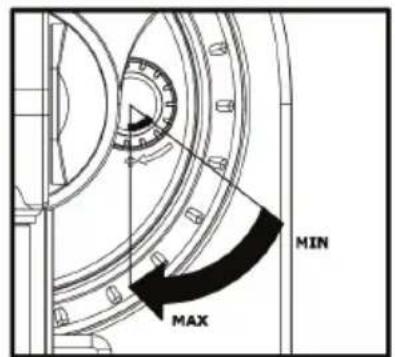

El control de anti-deslizamente es el botón que se muestra en laULTima figura.

En la mayoría de los casos, el Anti-Skate debe ser ajustado a su ajuste minimo. El anti-skate compensas las fuerzas de tracción hacia adentro que ocurren con ciertas capsulas cuando la púa se acerca al centro del disco. Si el giradiscos experimenta excessivos saltos en los retrocesos rapiidos y rayaduras cuando se acerca al eje central, intente augmentar el Anti-Skate en los incrementos indicados en el botón. Empiece egregando incrementos pequeños; pruebe su rendimiento y bajoumentelos como considere necessario.

El control de anti-deslizamente se usa mayormente para las grabaciones de alta calidad jusqu'à el Sistema de SIGNALIZACION del brazo de lecture.

El giradiscos fue diseñado paraadirir una variedad de differedes estilos de mezcla. Heaqu'algas pautas de funciona general para optimizar el rendimiento del giradiscos.

• Use la alfombrilla incluida durante la reproduccion de la grabacion.Esta alfombrilla fue diseñada para reducir la fricción entre el Plato y el disco a fin de permitir una SERIALIZACION hacía extras rápida y una reproduccion con scratch eficiente.
  No coloque el giradiscos sobre o circa de un altovoz o altovoz de graves (subwoofer). Puede causarse un ruido no desedo dependiendo de las conditiones ambientales.
  Siempre asegure el brazo de lecture usando el clip del brazo@m间隙as no se use. Este pue prevenir daos a la pua y el functiOnamento accidental del brazo de lecture.
  Para reducir los saltos de la púa, siga las directrices que se incluyen en la sección de Instalación del brazo de lecture en este manual. Un peso excessivo sobre la capsaleta可能导致 que la púa salte irregularmente o que sea dañada.

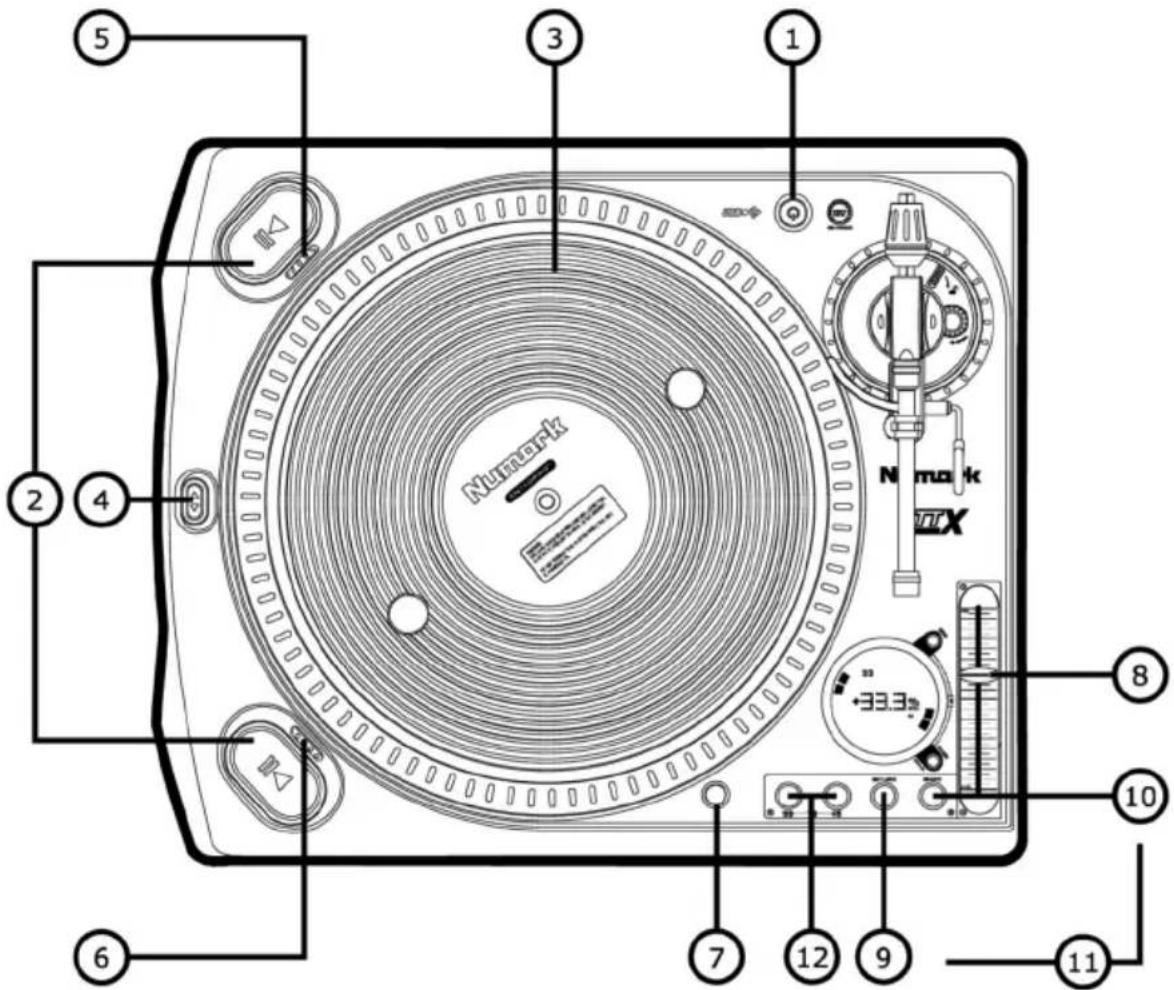

Controles Generales

1. Botón de encendido: Enciende el giradiscos cuando se presiona. Se ilumina de color azul cuando está encendido el giradiscos.
2. Botones Start/Stop: Inician y paran el motor del giradiscos. Ambos botones tienen la misma configuración.
3. Plato: Este giradiscos cuenta con un Diseño de vanguardia especial que ha sido optimizado para desacelerar con "arrastre". El patron se verá inmovil cuando el rango del pitch está ajustado al 0% y cuando se use la luz de iluminación.
4. Conmutador de adelante/atrás: Cambia el sentido del motor hacía adelante y atrás.
5. Ajustador del tiempo de inizio (Start): Girelo para augmentar o disminuir el tiempo de inicio del Plato.
6. Ajustador del tiempo de frenado: Girelo paraacular o disminuir el tiempo de parada del Plato.
7. Luz estroboscopica y enchufe de alimentacion:Esta luz de aluminio puede girarse dependiendo de la posicion del portacapsulas y la cantidad de luz que se requiere sobre la superficie del disco de vinilo. La luz parpadea de manera estroboscopica contra el borde del plato haciando que parezca detenido cuando el rango del pitch este al 0%
8. Pitch Fader: Este deslizador permite que se cambie el pitch de la reproduccion. En la posicion central, el pitch está al 0% .
9. Key Lock (bloqueo de tono): Este botón bloquea el tono de la música en la posión relativa del fader de pitch. Este efecto de procesamento solo está disponible cuando se usa la calidad de la linea (LINE).
10. Botón de guarzo: Este botón bloquea el pitch al 0% (no importa la posición del fader de pitch) usingo el control del motor de guarzo cuando está acoplado.
11. Ajuste del torque: Presione los botones 9 y 10 ligeramente y simultaneamente para ajustar las selecciones del torque del plato. Hay tres ajustes del torque. "L" es bajo, "M" medio y "H" alto.
12. Botones de 33 y 45 RPM: Estos botones controlan las RPM del Plato del giradiscos. Cuando ), y ambos botones de 33 y 45 RPM se presionan simultaneamente, se activaré el modo de 78 RPM.

Controles de visualización

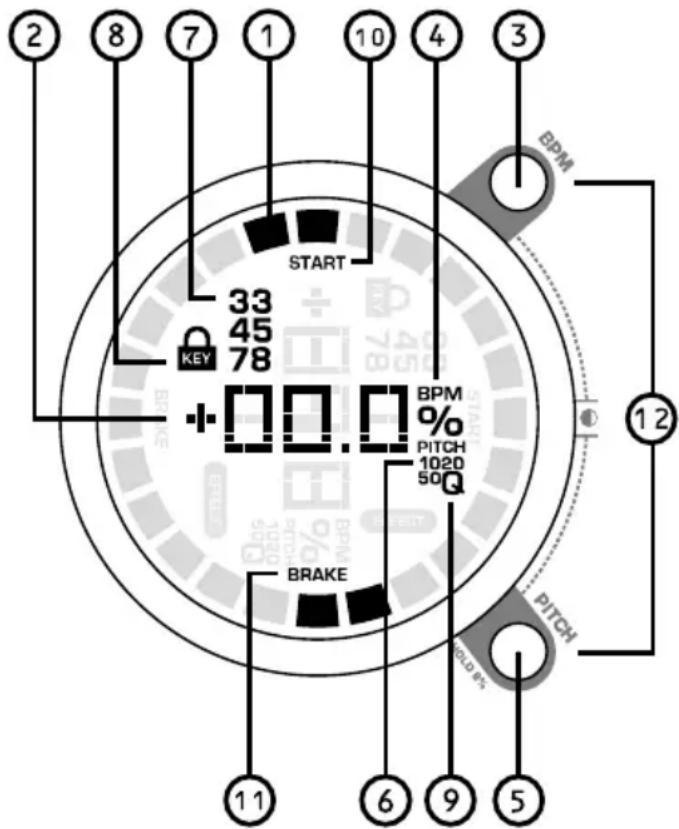

La visualización del TTXUSB fue desarrollada para brindar una retroalimentación可用able instantanamente independiente de la orientación del giradiscos. Conocer sus sistemas可以更好zar su niveau de especialización.

1. Sensores del sentido del Plato: Aúnque el Plato del giradiscos está girando o está parado,这些东西 segmentos indican el sentido de giro. Se mueven en pares a los lados opuestos del visualizador. NOTE: Si se retina el Plato cuando el giradiscos está encendido, todos los segmentos parpáearánindicando que los imanes de transmisión han sido分开ados y que el motor haentrado en el MODE DE PROTECCION.Le recomendamos que apague el giradiscos antes de volver a colocar el Plato.
2. Indicadores de segmentos multifunciones: Dependiendo del modo de visualizacion, these indicadores peuvent dar los ajustes del pitch, del BPM o del motor. Vea las functions independentes de PITCH, BPM y de los CONTROLES DEL MOTOR para más informacion.

3. Botón de BPM: Presione este botón para commutar la sección central del visualizador entre el ajuste actual del pitch y una lectura de los ritmos por minuto (BPM). Si presiona el botón y lo mantiene presionado por 2 segundos, el控制器 de BPM recalculará a的概率 de los BPM. Si el visualizador indica "... constante,ónica que el TTXUSB está calculando el rango de los ritmos por minuto (BPM) O que no pueda distinguir una aproximación. Si el calculo de los BPM es un "... destellante, indica que no se está procesando ningún audio.

4. Pitch en funciona losindicadores de BPM (ritmos por minuto):La palabra PITCH y el simbolo de percentaje (PERCENTAGE) está ambos activos,mientras que el visualizador indica elajuste del pitch. EIindicadordeBPMestáactivo solamente cuando el visualizador está ajustado para dar estimacionesapproximadas de los ritmos por minuto.

5. Botón de rango de pitch: Este botón alterna el rango de pitch entre el 10, 20 y 50% cuando se presiona en suscesión. Si se presiona y mantiene presionado este botón por 2segundos, el rango del pitch sera ajustado al 8% hasta que el botón se presione otra vez. Si se presiona y mantiene presionado este botón jusqu con el botón de BPM (3),se reducirá el contraste del Visualizador hasta que se suelen los botones.
6. Indicadores de rango de pitch: Estos indicadores estarán activos en función del rango de pitch (8, 10, 20 y 50% ). Ningunos de这些 indicadores estarán activos cuando el rango de pitch está ajustado al 8% .
7. Ajustes de RPM: Los segmentos de 33, 45 o 78 estarán activos para el modo de RPM del motor respectivo.
8. Indicador de bloqueo de tono (Key Lock): Este símbolo indica que los procesadores de señas digitales instalados están connectando el tono (KEY) de la fuente que se reproduce. NOTEA: La funciona KEY LOCK se pueda usar solamente cuando la calidad está ajustada al niveau de ligne (LINE).
9. Indicación de bloqueo de cerrzo (Quartz Lock): Si la funciona de QUARTZ LOCK (Controles generales) está activada, este segmento seactiva y el visualizador destellará"-Q-"si el PITCH FADER está ajustado, hasta que la funciona del QUARTZ LOCK está desactivada.
10. Indicador de tiempo de arranque: Si este indicator está activo cuando el motor se está arrancando, significa que el tiempo de arranque ha sido ajustado usingo el ajustador de tiempo de arranque (Controles generales).
11. Indicador de tiempo de frenado: Si esteindicador está activo@m间隙 el motor se está parando, significa que el tiempo de parada ha sido ajustado usingo el ajustador de tiempo de frenado (Controles generales).
12. Contraste: Presione (3) y (5) simultaneamente para realizar un ciclo por los niveles de contraste en el visualizador.

Intercambio de las capsulas de Pitch Fader y de botones

El Diseño unico del TTXUSB permite que las configuraciones del PITCH FADER y los CONTROLES DE BOTONES Sean intercambiados enancia de la orientacion del giradiscos. En el evento de daños o desgastes excessivos,esticos componentes se deben reemplazar solamente con PARTES COMPATIBLES CON LAS PARTES DE NUMARK.Consulte al VENDEDOR DE NUMARK mas cercano para Obtener mas informacion.

1. Apague el giradiscos o desenchufelo de su fuente de alimentacion.
2. Retire la PERILLA DE PITCH FADER y guardela en un lugar seguro.
3. Use la HERRAMIENTA DE SERVICIO incluida para retirar dos tornillos que fjan la PLACA DE LA CAPSULA DEL PITCH FADER. Despues de retirarlos, colque these tornillos en un lugar seguro.

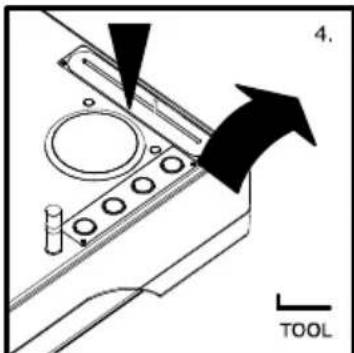

4. Use elazo plano de la HERRAMIENTA DE SERVICIO para extraer la PLACA DE LA CAPSULA DEL PITCH FADER insertandola en la ranura en el centro de la placay y hacer palanca hacia arriba.
5. Use la HERRAMIENTA DE SERVICIO incluida para retirar dos tornillos que fijan la PLACA DE LA CAPSULA DE BOTONES. Después de retirarlos, colocque这些 tornillos en un lugar seguro.

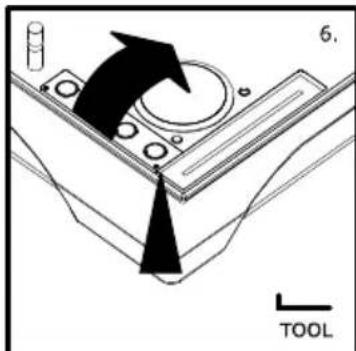

6. Usando elazo plano de la HERRAMIENTA DE SERVICIO other vez, extraiga la PLACA DE LA CAPSULA DE BOTONES insertandola bajo de la plac y hacer palanca hacia arriba (vea la Foto).

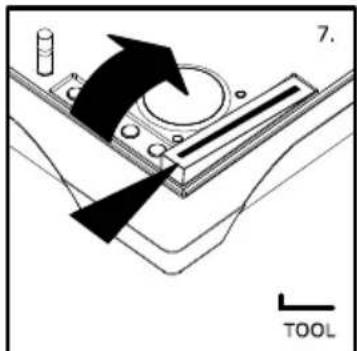

7. Ahora peut abandonar las capulas con seguidad. Comience este proceso usinge el lado plano de la HERRAMIENTA DE SERVICIO para extraer la CAPSULA DEL PITCH FADER y sacarla del giradiscos (vea la Foto). Despues de retirarla, desmonte el

clip de alambre de la parte inferior de la capsa.

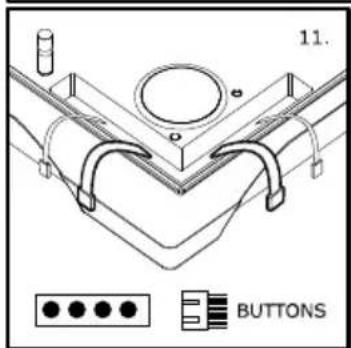

1. Retire la capsa de botones usingla HERRAMIENTA DE SERVICIO para extraer la capsa del giradiscos. Despues de retiringla, desmonte el clip de alambre de la parte inferior de la capsa.
2. Ahora peut intercambiar las capsulas con seguridad. Busque el CLIP DE ALAMBRE para la CAPSULA DEL PITCH FADER y conectelo a la parte inferior de la capsa (vea la Foto).
3. Vuelva a insertar la CAPSULA DEL PITCH FADER en el compartmentimiento deseado del giradiscos. Tome多么 cuidado de NO apretar el arnes que no se usa bajo de la capsa. Si se inserta correctamente, la capsa debe apoyarse firmamente en el compartmentimiento.

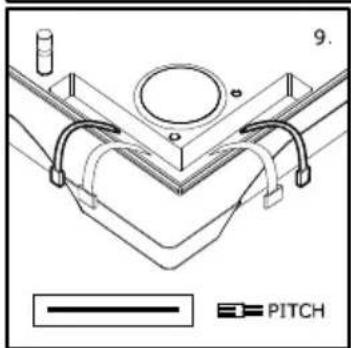

4. Busque el CLIP DE ALAMBRE para la CAPSULA DE BOTONES y conectelo a la parte inferior de la capsa (vea la Foto).
5. Vuelva a insertar la CAPSULA DEL BOTON al conector deseado del giradiscos. Tome mucho cuidado de NO apretar el arnes que no se usa bajo de la capsa. Si se inserta correctamente, la capsa debe apoyarse firmamente en el compartmento.
6. Vuelva a asegurar la PLACA DE LA CAPSULA DE BOTONES y la PLACA DE LA CAPSULA DEL FADER insertando los lados con pestañas en el giradiscos primo.
7. Use la HERRAMIENTA DE SERVICIO incluida para apltar los quatre tornillos que fjan las placas al cuerpo del giradiscos. No sobreapriete这些东西 tornillos.

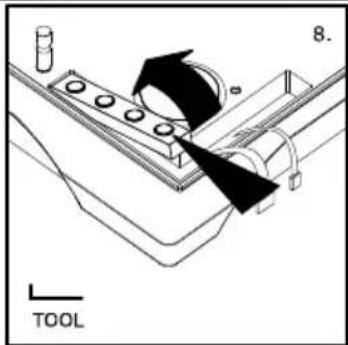

8. Vuelva a instalar la perilla del PITCH FADER y encienda el giradiscos.

OTRAS NOTAS IMPORTANTES

Por favor lea las notas de precauciones para asegurar un conocimiento completo y una larga vida de este giradiscos para DJ.

Retirar el Plato sin necessities peut caesar daños a la estructura de montaje del imán, al motor o al Plato, que pueda occasionar su functiúnamente incorrecto. El giradiscos deben apagarse SIEMPRE antes de retiring el Plato del本身就是 por cualesrarzón.
- "Intercambiary" los tubos del brazo de lecture sin necessities could cause el desgaste prematuro de los componentes del montaje o de los tubos del brazo de lecture. Intercambie los tubos solo cuando seanecessary.
- Apagar el giradiscos cuando la calidad está ajustada al nivel de LíNEA o cuando se está usingo la calidad SPDIF producirá la ausencia de audio. Recuerde este durante el uso —si se desea el efecto de "motor apagado", le recomendamos que ajuste el CONTROL DE FRENO DEL MOTOR.
No intente ajustar o apretarrialquier ningun del brazo de lectura. El functiomento incorrcto puee ser el resultado de un brazo de lectura mal ajustado o de una capula desgastada.
- Nunca intercambie los tubos del brazo de lecture misionas el giradiscos está encendido.
No se recomienda ningún intento de "personalizar" su giradiscos más alla de Cambiar los tubos del brazo de lectura, puesto que pueda resultar en DANO PERMANENTE al giradiscos y/o en una GARANTÍA INVÁLIDA.

SOFTWARE

TTXUSB se conecta directamente a su computadora para convertir sus valiosos vinilos en música digital. Hemos incluido various paquetes de software para ayudarle a convertir sus grabaciones de vinilo. Debe instalar una de las siguientes aplicaciones para aprovechar la función de grabación de su computadora:

EZ Vinyl/Tape Converter (sólo PC) es la forma más=rápida y fácil de convertir las grabaciones en medios digitales. Este software guarda conveniently sus grabaciones en la biblioteca de iTunes. Es possible que los)."uidos novicios preferan esta aplicación. En el CD, incluyamos una practica Guía de起初 rápido con instrucciones bajo la instalación y la operación del software.
Una version de EZ Vinyl/Tape Converter con Gracenote MusicID está disponible para su descarga en la páginade su producto en www numark.com. ** iTunes e iPod son MARCAS registRADASde Apple, Inc., registradas en EE.UU. yotros paises.
EZ Audio Converter (Mac unicamente) es una aplicacion de convertidor basia para Mac OS X, ideal para usuario novicios. Consulte en la Guia de inicio rrado del software incluidas instrucciones detalladas sobre la instalacion y la operation del software.
Audacity (PC y Mac) está previsto para el usuario avanzado.Esta aplicacion permite la edicion y procesamento avanzados de audio, tales como la normalizacion, la remocion de ruido, la conversion de velocidad de discos de 78 RPM y la separacion automatica de pistas. La Guia del software Audacityuede encontrarse en los CD incluidos—consulta cuando trabajo con Audacity.

Para instalar el software: inserte simplemente el CD incluido en la computadora y siga las instruetiones de la pantalla. Después de terminar de convertir su vinilo, pueda quamarlo en CD o cargarlo en dispositivos de medios portátiles.

Especificaiones del TTXUSB

Sección del giradiscos:		Sección del brazo de lectura:
Motor:	Transmisión directa - 16 Polos, 3 fases	Tipo:	Sistema de tubos intercambiables basados en anillos de bloqueo. Aluminio fundido Construcción de 3 cofinetes
Tiempo de arranque:	0-33.33 RPM en 0.2 segundos
Sistema de frenado:	Freno con servo electrónico de 9 pasos	Rango de alta:	0.0 - 6.0 mm.
Plato:	Diseño de baja fricción de aluminio fundido amortiguado	Sistema de Cue:	Palanca elevadora amortigua, soporte de brazo y clip de brazo
Velocidades:	33.33, 45 y 78 RPM	Peso de equilibrio:	peso en "S" de 7.0 gramos Plateado en aluminio de 75 gramos escalá de rango de 0.0 - 3.5 gramos
Wow y Flutter:	<0.15% WRMS (JIS C5521) Controlado digitalmente por un reloj interno de cerrzo.
Rango de pitch:	±8%, ±10%, ±20% y ±50%	Generales:	370 mm (ancho por 460 mm (prof) por 135 mm (alto)
Rumble:	-58dB (no ponderado IEC 98A)-79dB (ponderado IEC 98A)	Peso:	27.7 lbs (12.6 kg)
Torque:	H : 4.7 kgfcm torque constante: 3.7 kgfcm torque instantáneo: 4.7 kgfcm	Consumo de energia:	65 varios
		Interfaz de audio USB:	Compatible con USB 1.1
	M : 3.7 kgfcm torque constante: 2.7 kgfcm torque instantáneo: 3.7 kgfcm
	L : 2.5 kgfcm torque constante: 1.1 kgfcm torque instantáneo: 2.5 kgfcm
