MANUAL DE USUARIO iM1 NUMARK

iM1
■ Adaptador de CA
- Guía de inicio rápido
- Folleto de información sobre la seguridad y la garantía

REGISTRO

Visite http://www.numark.com y registre su iM1. El registro de su producto asegura que podamos mantenerle actualizado con los desarrollos de productos de último momento y brindarle apoyo técnico de categoría mundial en caso de que tenga algún problema.

REGLAS BÁSICAS

1. Asegúrese de que todos los artículos indicados en "Contenido de la caja" estén incluidos en la caja.
2. LEA EL FOLLETO DE INFORMACIÓN SOBRE LA SEGURIDAD Y LA GARANTÍA ANTES DE UTILIZAR EL PRODUCTO.
3. Estudie el diagrama de conexión incluido en esta guía.
4. Coloque el mezclador en una posición adecuada para su funcionamiento.
5. Asegúrese que todos los dispositivos estén apagados y que todos los faders y perillas de ganancia estén en posición «cero».
6. Conecte todas las fuentes de entrada estéreo como se indica en el diagrama.
7. Conecte las salidas estéreo a los amplificadores de potencia, bandejas de cinta magnética y/o otras fuentes de audio.
8. Enchufe todos los dispositivos al suministro de corriente alterna.

9. Encienda todo en el siguiente orden:

10. fuentes de entrada de audio (por ejemplo, giradiscos, reproductores de CD, etc.)

11. el mezclador

12. por último, cualquier amplificador o dispositivo de salida

13. Al apagar, realice siempre esta operación en sentido inverso:

14. apague los amplificadores

15. el mezclador
    • por último, cualquier dispositivo de entrada

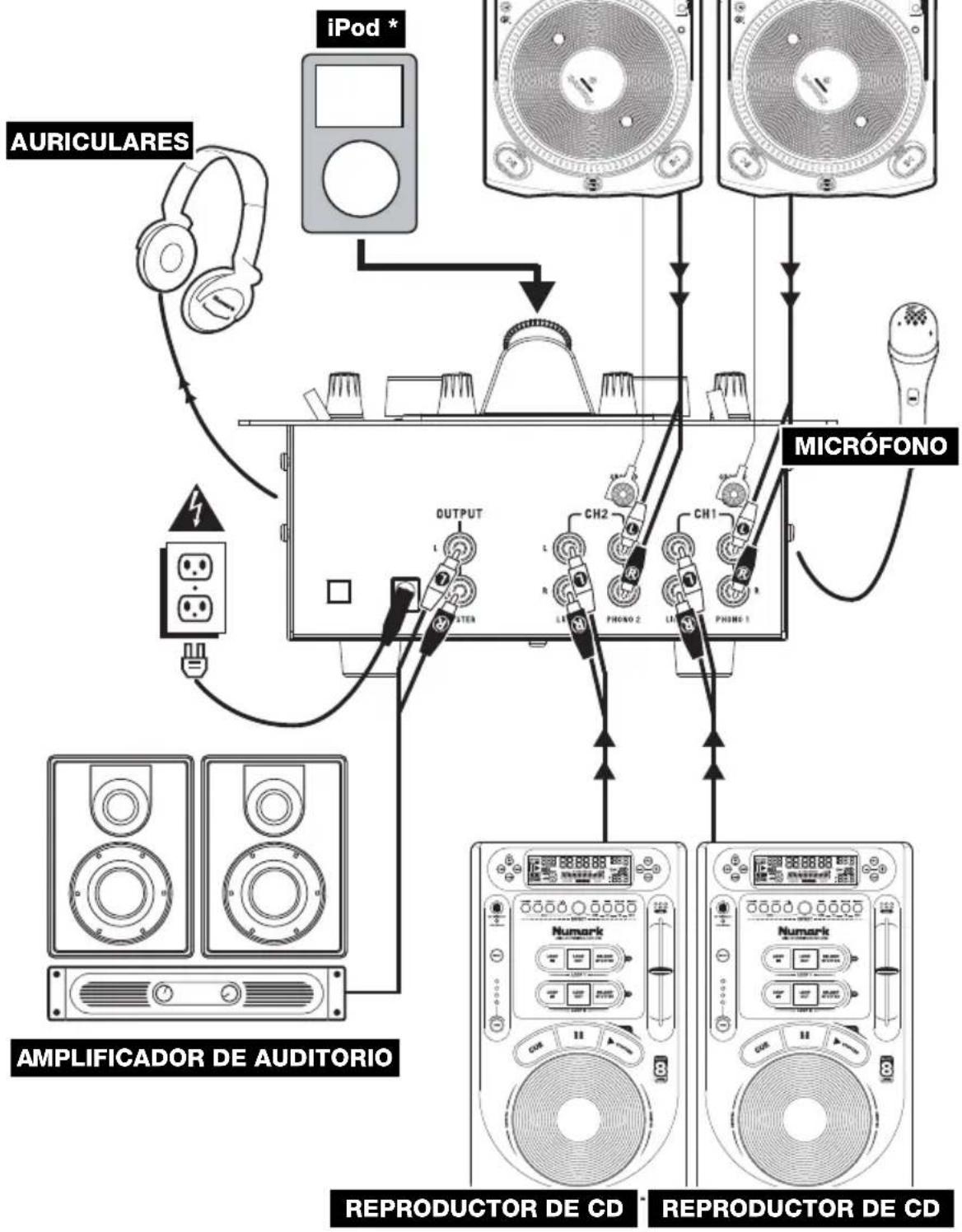

DIAGRAMA DE CONEXIÓN

\* Para grabar la mezcla del programa a un iPod:

1. Conecte el iPod a la ESTACIÓN DE ACOPLAMIENTO.
2. En el iPod, ir a Extras ▶ Voice Memos y seleccione Record Now.
3. Cuando haya terminado de grabar, parar y guárdelo.

Nota: No se puede reproducir una pista en el iPod y el registro para que, al mismo tiempo.


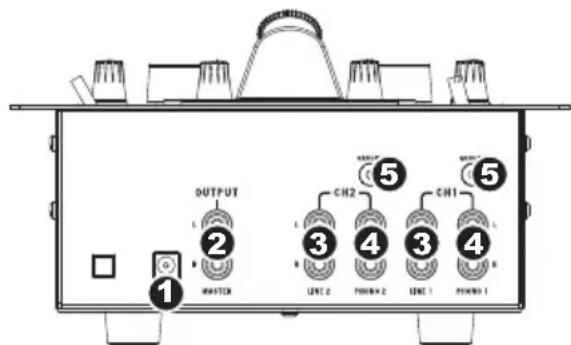

CARACTERÍSTICAS DEL PANEL TRASERO

1. ENTRADA DE CA - Use el adaptador de alimentación incluido para conectar el mezclador a un tomacorriente alimentado. Mientras está desconectada la alimentación eléctrica, enchufe la fuente de alimentación al mezclador primero, y luego al tomacorriente.

Para tener en cuenta: El mezclador está diseñado para funcionar con la fuente de alimentación de CA de 9 V-1.5 únicamente. Si usa una fuente de alimentación incompatible se puede dañar la unidad.

1. SALIDA MAESTRA (RCA) – Use cables RCA estándar para conectar esta salida maestra a un sistema de altavoces o amplificador. El nivel de esta salida se controla con la perilla MASTER del panel superior.
2. ENTRADAS DE LÍNEA (RCA) – Estas entradas se usan

para conectar dispositivos de nivel de línea, tales como reproductores de CD, muestreadores o interfaces de audio.

1. ENTRADAS FONOGRÁFICAS (RCA) – Estas entradas se usan para conectar dispositivos de nivel fonográfico, como giradiscos.
2. TERMINAL DE TIERRA – Si usa giradiscos de nivel fonográfico con cable de conexión a tierra, asegúrese de conectar dicho cable a estos terminales. Si se experimenta un zumbido grave, puede significar que sus giradiscos no están conectados a tierra.

Nota: Algunos giradiscos tienen el cable de conexión a tierra incorporado a la conexión RCA y, por lo tanto, no es necesario conectar nada al terminal de tierra.

OUTPUT 1 2 3 4 5 6 7 8 9

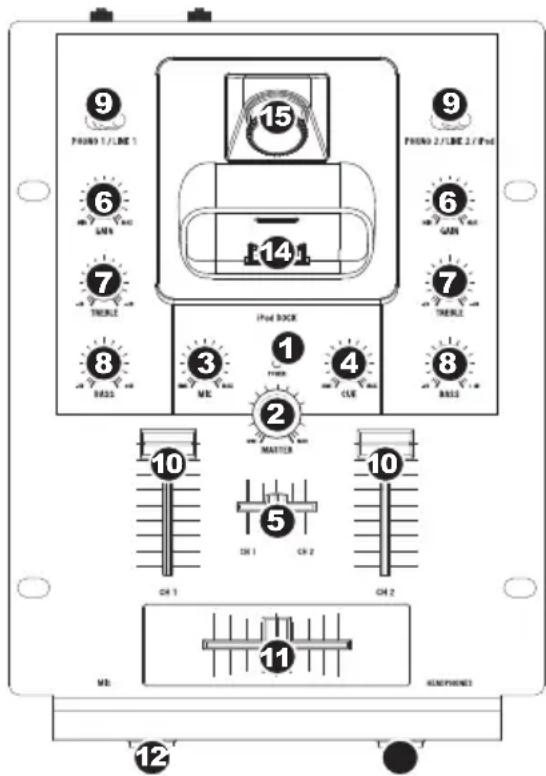

CARACTERÍSTICAS DEL PANEL SUPERIOR

1. LED DE ENCENDIDO – Se ilumina cuando el mezclador está encendido.
2. MAESTRA - Ajusta el volumen de salida de la mezcla de programa.
3. GANANCIA DE MICRÓFONO – Ajusta el nivel de audio de la señal de micrófono.
4. GANANCIA DE CUE - Ajusta el nivel del audio para auriculares.
5. CURSOR DE CUE – Deslice este control para mezclar los canales 1 y 2 en los auriculares. Si se desliza a la izquierda se reproduce el canal 1. Si se desliza a la derecha se reproduce el canal 2.
6. GANANCIA DE CANAL - Ajusta el nivel de ganancia preecualización y pre-fader del audio del canal.
7. TREBLE DE CANAL – Ajusta las altas frecuencias (agudos) del audio que se reproduce en el canal correspondiente.
8. GRAVES DE CANAL – Ajusta las bajas frecuencias (graves) del audio que se reproduce en el canal correspondiente.
9. SELECTOR DE ENTRADAS – Permite seleccionar la fuente de entrada que se aplica al canal correspondiente.
10. FADER DE CANAL - Ajusta el nivel de audio en el canal correspondiente.
11. CROSSFADER - Combina el audio entre los canales asignados a los lados izquierdo y derecho del crossfader.

Nota: El usuario puede reemplazar el crossfader en caso de que se desgaste. Simplemente, retire el panel frontal y luego los tornillos que lo mantienen sujeto. Cambie el fader por un repuesto de calidad autorizado por su vendedor de Numark más cercano.

1. ENTRADA DE MICRÓFONO – Conecte un micrófono de 1/4" a esta entrada. Los controles de micrófono se encuentran en el panel superior.
2. AURICULARES – Conecte sus auriculares de 1/4" a esta salida para búsqueda de punto inicial (cue) y monitoreo de la mezcla. Los controles de la salida para auriculares se encuentran en el panel superior.
3. ESTACIÓN DE ACOPLAMIENTO – Conecte aquí su iPod. Mueva delicadamente el iPod en uno y otro sentido sobre el conector cuando lo conecte o lo retire.
4. AJUSTADOR DE LA ESTACIÓN DE ACOPLAMIENTO – Gire esta perilla de forma que su iPod acoplado se apoye contra el soporte.

9 PUNO 1/LME 1 6 LME 7 TRELL 8 BASS 15 141 PUNO 2/LME 2/Pnd 6 GAIN 7 TRELL 8 BASS 1 MAIN 2 MASTER 5 CH 1 CH 2 CH 2 10 11 MB KONPHONES 12

\* Para grabar la mezcla del programa a un iPod:

1. Conecte el iPod a la ESTACIÓN DE ACOPLAMIENTO.
2. En el iPod, ir a Extras ▶ Voice Memos y seleccione Record Now.
3. Cuando haya terminado de grabar, parar y guárdelo.

Nota: No se puede reproducir una pista en el iPod y el registro para que, al mismo tiempo.
