MANUAL DE USUARIO Mixtrack Pro II NUMARK

• Mixtrack Pro II
• Cable USB
• Instrucciones de instalación del software Serato DJ Intro
• Guía del usuario
• Manual sobre la seguridad y garantía

REGISTRO

Visite www.numark.com para registrar su Mixtrack Pro II. El registro de su producto asegura que podamos mantenerle actualizado con los nuevos desarrollos de productos y brindarle apoyo técnico de categoría mundial en caso de que tenga algún problema.

CARACTERÍSTICAS

• 16 pads de tambor de goma con modos de loop, de muestras y hot cue (cue rápido)
• Platos iluminados activados al tacto para un rayado y control precisos
• Sección mezcladora completa con crossfader, ecualizador de 3 bandas y controles de navegación de la biblioteca musical
• 16 controles de efectos dedicados para agregar y manipular los efectos flanger, phaser (desfasador), eco y más
• Sistema de audio integrado para hacer cue con auriculares, entrada para micrófono y salida para sistema de megafonía (PA)
• Controles de pitch y sincronismo para realizar una mezcla fácilmente y sin discontinuidades
• Incluye software Serato DJ Intro (el enlace para descarga se encuentra en la tarjeta de instalación incluida en la caja)
• MIDI estándar para usar con el software para DJ más popular
• Cumple las especificaciones de clase para Mac y PC. No requiere drivers
• Alimentación por USB. No requiere adaptador de alimentación

DIAGRAMA DE CONEXIÓN

ALTAVOCES DEL AUDITORIO* COMPUTADORA* Numark MIXTRACK PRO MICRÓFONO* * no incluido AURICULARES*

INSTALACIÓN DEL MIXTRACK PRO II

1. Coloque el Mixtrack Pro II sobre una superficie plana y estable.
2. Asegúrese que todos los dispositivos estén apagados y que todos los faders y perillas de ganancia estén en posición "cero".
3. Si utiliza un micrófono, conéctelo a la entrada para micrófono del Mixtrack Pro II.
4. Conecte las salidas del Mixtrack Pro II a los amplificadores de potencia, bandejas de cinta magnética y/u otras fuentes de audio.
5. Enchufe todos los dispositivos al suministro de CA.

6. Al encender todos los equipos, hágalo en el siguiente orden:

7. Su computadora

8. Amplificadores, altavoces o dispositivos de salida

9. Localice la tarjeta de instalación de Serato DJ Intro en la caja para descargar e instalar el software.

10. Abra su programa de software y cargue la música en las bandejas.

11. ¡Comience su sesión como DJ!

12. Al apagar todos los equipos, hágalo en el siguiente orden:

13. Amplificadores, altavoces o dispositivos de salida

14. Su computadora

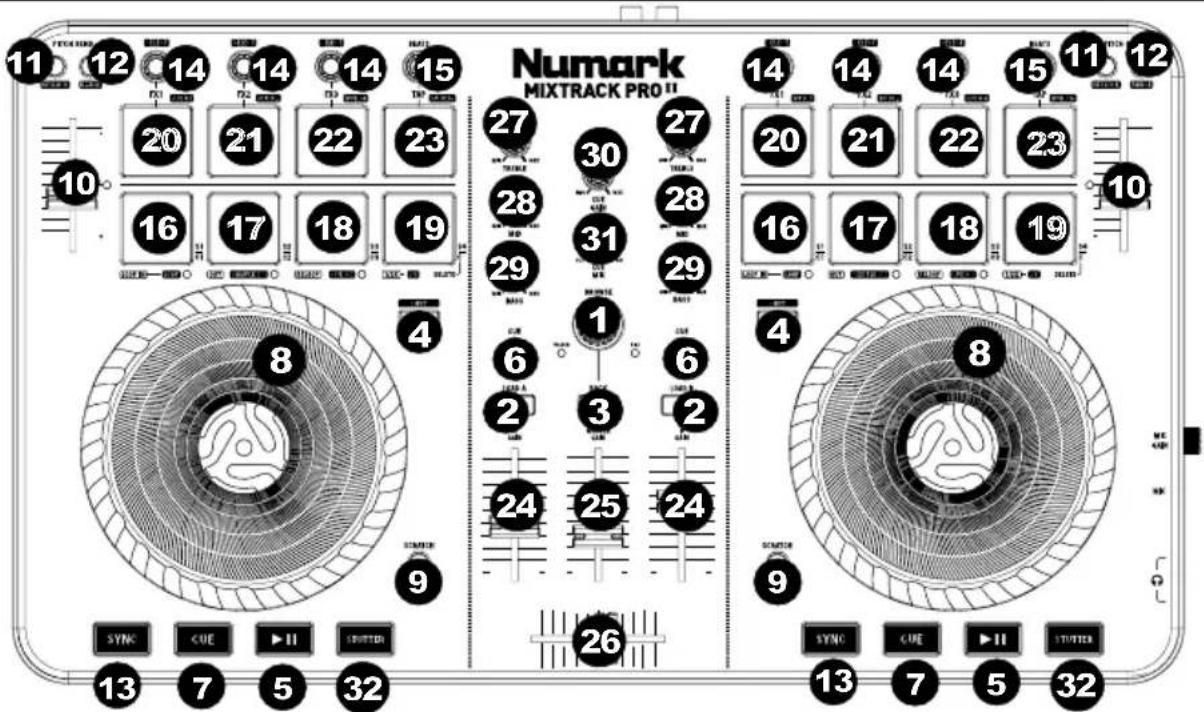

PANEL SUPERIOR

11 12 14 14 14 15 20 21 22 23 16 17 18 19 8 4 Numark MIXTRACK PRO II 27 30 27 28 31 28 29 29 1 6 2 3 2 24 25 24 26 4 8 9 SYNC CUE ▶II SWITCH 13 7 5 32 SYNC CUE ▶II STARTS 13 7 5 32

1. Perilla de navegación – Gire la perilla para recorrer las carpetas y las pistas. Cuando seleccione una carpeta, pulse la perilla para entrar a la misma. (Pulse BACK para subir al nivel anterior.)
2. Cargar – Pulse uno de estos botones mientras está seleccionada una pista para asignarla a la bandeja A o B, respectivamente, en el software.
3. Volver – Se utiliza para realizar un ciclo entre la estructura de archivos y la biblioteca musical del software.
4. Función secundaria – Permite disparar varios comandos de control cuando se pulsan primero junto con otros botones.
5. Reproducir/Pausa – Se utiliza para iniciar y suspender la reproducción.
6. Botón de cue – Se utiliza para enviar el audio pre-fader al canal de cue para monitoreo con los auriculares.
7. Cue (control de transporte) – Se utiliza para establecer y recuperar el punto de cue principal en la pista actual. Mantenga pulsado el botón CUE para reproducir temporalmente el punto de cue. La pista se reproduce mientras el botón se mantiene pulsado y retorna al punto de cue cuando se suelta.

8. Plato/rueda de avance por pasos – Esta rueda de avance por pasos capacitiva y sensible al tacto controla el audio cuando se toca y se mueve la rueda. Cuando el botón Scratch (Rayado) no está activo, use la rueda para variar el pitch de la pista. Cuando el botón Scratch está activo, use la rueda para capturar y mover el audio, "rayando" la pista como lo haría con un disco de vinilo. También puede tomar la rueda externa insensible al tacto para variar el pitch de la pista.

9. Rayado – Permite controlar el comportamiento de los platos. Cuando no está activo, el plato funciona como inflexión de pitch. Cuando está activo, el plato tiene la capacidad de producir el rayado.

10. Fader de pitch – Permite controlar el tempo (velocidad) de las bandejas individuales.

11. Reducción del pitch – Mantenga pulsado este control para reducir momentáneamente la velocidad de la pista.

12. Aumento del pitch – Mantenga pulsado este control para aumentar momentáneamente la velocidad de la pista.

13. Sincronismo – Permite la sincronización de BPM entre bandejas para las pistas de software. Para ajustar manualmente los BPM y salir del modo de sincronismo, mantenga pulsado Shift y pulse Sync.

14. Control de efectos – Se utiliza para ajustar el parámetro de efectos en el software. Mantenga pulsado Shift + Control de efectos para seleccionar el efecto.

15. Multiplicador de beats – Se utiliza para aumentar y disminuir la velocidad del ciclo del efecto en beats. Cuando se usa un efecto basado en el tiempo, con esta perilla se ajusta su división de tiempo.

16. Inicio del loop – Presione este pad para establecer el comienzo de un loop estando en modo de loopeado. Después de establecer un punto de salida del loop y de pulsar nuevamente este botón, se permite el ajuste fino del punto de inicio del loop. Pulsando Shift + Loop In se establece el modo del pad actual como "modo de loopeado". Para información sobre las funciones adicionales de este pad, consulte la sección COMANDOS DE MODO DE PAD.

17. Salida del loop – Presione este pad para establecer el final de un loop estando en modo de loopeado. Cuando se pulsa nuevamente este botón después de haber establecido un punto de salida del loop, se permite el ajuste fino del punto de salida del loop. Pulsando Shift + Loop Out se establece el modo del pad actual como "Sample (S)" (Muestras). Para información sobre las funciones adicionales de este pad, consulte la sección COMANDOS DE MODO DE PAD.

18. Repetición del loop – Presione este pad estando dentro de un loop para desactivarlo. Cuando se pulsa este botón nuevamente estando fuera de un loop, activa el loop y comienza la reproducción desde el punto de inicio del mismo. Si no se ha establecido un loop, este botón no tiene ningún efecto. Pulsando Shift + Reloop se establece el modo del pad actual como "Hot Cue" (Cue rápido). Para información sobre las funciones adicionales de este pad, consulte la sección COMANDOS DE MODO DE PAD.

19. Loop x1/2 – Pulse este pad para reducir la longitud del loop que se está reproduciendo en ese momento a la mitad estando en modo de loopeado. Si no se está reproduciendo un loop, permite establecer la longitud del loop automático (Autoloop). Mantenga pulsado Shift + Loop 1/2 para duplicar la longitud del loop. Para información sobre las funciones adicionales de este pad, consulte la sección COMANDOS DE MODO DE PAD.

20. FX1 Sí/No- Activa y desactiva el FX1. Mantenga pulsado Shift + FX1 para establecer e iniciar la reproducción de un loop automático de 1 beat.

21. FX2 Sí/No – Activa y desactiva el FX2. Mantenga pulsado Shift + FX2 para establecer e iniciar la reproducción de un loop automático de 2 beats.

22. FX3 Sí/No – Activa y desactiva el FX3. Mantenga pulsado Shift + FX3 para establecer e iniciar la reproducción de un loop automático de 4 beats.

23. Golpe – Presione este pad 4 o más veces para ingresar manualmente un nuevo valor de BPM para el multiplicador de beats. El multiplicador de beats ignorará el valor de los BPM de la pista y seguirá el tempo que usted ingresó manualmente. Mantenga pulsado Shift + Tap para establecer e iniciar la reproducción de un loop automático de 16 beats.

24. Volumen de canales – Permite ajustar el volumen de los canales individuales en el software.

25. Volumen maestro – Permite ajustar el volumen de la mezcla maestra proveniente del software. Nota: Este ajuste no afecta al volumen del micrófono. Use la perilla Mic Gain (Ganancia del micrófono) para controlar el volumen del micrófono.

26. Crossfader – Permite controlar la combinación entre las dos bandejas.

27. Ecualización de agudos – Permite controlar las frecuencias de agudos de los canales individuales.

28. Ecualización de medios – Permite controlar las frecuencias de la gama media de los canales individuales.

29. Ecualización de graves – Permite controlar las frecuencias de graves de los canales individuales.

30. Ganancia de cue – Permite ajustar el volumen del cue por los auriculares en el software.

31. Mezcla de cue – Permite ajustar la salida de audio del software a los auriculares, mezclando la salida para cue y la salida de mezcla maestra.

32. Tartamudeo – Pulse este botón mientras se reproduce la música para saltar de regreso al último punto de cue establecido, creando un efecto de "tartamudeo".

COMBINACIONES DE TECLAS

Shift + Pitch Bend - = Permite cambiar el tempo de la pista sin cambiar la tonalidad original del tema (0% de pitch).

Shift + Pitch Bend + = Permite ajustar la gama del fader de pitch en el software.

Shift + Control de efectos = Permite seleccionar el efecto.

Shift + FX1 = Permite establecer e iniciar la reproducción de un loop automático de 1 beat.

Shift + FX2 = Permite establecer e iniciar la reproducción de un loop automático de 2 beats.

Shift + FX3 = Permite establecer e iniciar la reproducción de un loop automático de 4 beats.

Shift + Tap = Permite establecer e iniciar la reproducción de un loop automático de 16 beats.

COMANDOS DE MODO DE PAD

Los pads de la fila inferior tiene funciones diferentes que dependen del modo en que se encuentran: Modo de loopeado, modo de muestras o modo de Hot Cue. Para seleccionar un modo, mantenga pulsado el botón SHIFT y presione uno de los pads inferiores. El LED que está debajo de la sección de pads indica el modo seleccionado en cada momento.

Modo de loopeado: Pulse Shift + Loop In para asignar los 4 pads inferiores a las funciones indicadas a continuación:

• Inicio del loop – Permite establecer el inicio de un loop. Después de establecer un punto de salida del loop, cuando se pulsa nuevamente este botón, se permite el ajuste fino del punto de inicio del loop.
• Salida del loop – Permite establecer el punto final del loop. Cuando se pulsa este botón después de haber establecido un punto de salida del loop, se permite el ajuste fino del punto de salida del loop.
• Repetición del loop – Cuando se pulsa estando dentro de un loop, lo desactiva. Cuando se pulsa estando fuera de un loop, activa el loop y comienza la reproducción desde el punto de inicio del mismo. Si no se ha establecido un loop, este botón no tiene ningún efecto.
• Loop x1/2 – Corta el loop que se está reproduciendo por la mitad. Pulse Shift + Loop x1/2 para duplicar la longitud del loop que se está reproduciendo en ese momento.

Modo de muestras: Pulse Shift + Loop Out para asignar los 4 pads inferiores a las funciones indicadas a continuación:

• Muestra 1 (S1) – Permite reproducir la muestra asignada al pad de muestra 1.
• Muestra 2 (S2) – Permite reproducir la muestra asignada al pad de muestra 2.
• Muestra 3 (S3) – Permite reproducir la muestra asignada al pad de muestra 3.
• Muestra 4 (S4) – Permite reproducir la muestra asignada al pad de muestra 4.

Modo de Hot Cue: Pulse Shift + Reloop para asignar los 4 pads inferiores a las funciones indicadas a continuación:

• Cue 1 (C1) – Si no se estableció ya un punto de cue para la pista cargada, este control marca el punto de cue 1. Si ya se estableció un punto de cue, este control salta al punto de cue 1.
• Cue 2 (C2) – Si no se colocó ya un punto de cue en la pista cargada, este control marca el punto de cue 2. Si ya se estableció un punto de cue, este control salta al punto de cue 2.
• Cue 3 (C3) – Si no se colocó ya un punto de cue en la pista cargada, este control marca el punto de cue 3. Si ya se estableció un punto de cue, este control salta al punto de cue 3.
• Eliminar cue (C) – Pulse este botón y luego uno de los otros pads de la fila para eliminar su punto de cue.

PANEL LATERAL

1. Salida para auriculares – Conecte auriculares a estos conectores hembra de 1/4 pulg. y 1/8 pulg. para monitorear la señal. El volumen de los auriculares se controla con la perilla Cue Gain.
2. Entrada para micrófono – Conecte a este conector hembra de 1/4 pulg. un micrófono dinámico estándar.
3. Ganancia de micrófono – Permite ajustar el nivel de la entrada para micrófono.

1 2 3

PANEL TRASERO

1. Salida maestra (RCA) – Use cables RCA estándar para conectar esta salida a un sistema de altavoces o amplificador.
2. USB – Permite enviar datos MIDI USB para controlar diversos parámetros del software.

1 OUTPUT 2 USB
