ZDS205X - Lavavajillas ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas
Marca	Zanussi
Modelo	ZDS205X
Instalación	Independiente (libre instalación)
Color	Acero inoxidable
Capacidad	12 cubiertos
Dimensiones (alto x ancho x fondo)	85 cm x 60 cm x 60 cm
Peso	Aproximadamente 50 kg
Alimentación	220-240 V, 50 Hz
Potencia	1900 W
Presión de agua	0,04-1,0 MPa
Clase de eficiencia energética	Clase A
Nivel de ruido	49 dB
Programas de lavado	Eco, Intensivo, Rápido, Vidrio, Automático
Funciones	Inicio diferido, Media carga, Indicador de sal
Consumo de agua por ciclo	9,5 litros
Consumo eléctrico por ciclo	0,93 kWh
Piezas de repuesto	Disponibilidad de piezas originales durante 10 años
Mantenimiento	Limpiar el filtro y los brazos rociadores regularmente
Seguridad	Bloqueo de puerta para niños, sistema antihumedad
Incluido en la caja	Manual de usuario, mangueras de entrada y salida

Preguntas frecuentes - ZDS205X ZANUSSI

¿Cómo instalar el lavavajillas ZDS205X correctamente?

Para instalar el lavavajillas, conecte el manguera de entrada de agua fría a la toma con una presión de entre 0,04 y 1,0 MPa. Asegúrese de que el manguera de desagüe esté bien sujeta y sin pliegues. Nivele el aparato ajustando las patas para un funcionamiento estable.

¿Qué detergente debo utilizar?

Use detergente en polvo, líquido o tabletas específicas para lavavajillas, preferiblemente con sales regeneradoras y abrillantador. Respete las dosis indicadas para evitar exceso de espuma.

¿Por qué mi lavavajillas no limpia bien?

Compruebe que los brazos rociadores no estén obstruidos, que el filtro esté limpio, y que los platos no bloqueen la rotación. Además, asegúrese de elegir el programa adecuado al nivel de suciedad.

¿Cómo limpiar el filtro y los brazos rociadores?

Retire el filtro en el fondo de la cubeta, lávelo con agua corriente y un cepillo suave. Los brazos rociadores se desenroscan y también deben limpiarse para eliminar restos de comida. Realice esta limpieza mensual para un óptimo rendimiento.

¿Qué significa el indicador de sal?

El indicador de sal se enciende cuando es necesario recargar el depósito de sal. Utilice sal específica para lavavajillas y llene el depósito hasta llenarla con agua, ajustando el nivel de dureza del agua según las instrucciones.

¿Cómo usar la función de media carga?

La opción de media carga permite lavar pocos platos ahorrando agua y energía. Seleccione esta función en el panel de control antes de iniciar el programa, especialmente si no tiene la carga completa.

¿Cuál es el programa más eficiente?

El programa Eco está diseñado para un consumo mínimo de agua y energía, ideal para vajilla diaria con suciedad normal. Su duración es más larga, pero a largo plazo ahorra en su factura.

¿Cómo evitar los malos olores en el lavavajillas?

Mantenga la puerta entreabierta después del lavado para que se ventile, limpie el interior y la junta de goma con un paño húmedo regularmente. Se recomienda ejecutar un programa de mantenimiento o usar un limpiador específico una vez al mes.

¿Es fácil encontrar piezas de repuesto?

Zanussi ofrece piezas originales durante al menos 10 años. Puede solicitarlas a través de su servicio técnico o en tiendas especializadas en electrodomésticos, garantizando la reparabilidad del lavavajillas.

¿Cuánto consume este lavavajillas?

Consume aproximadamente 9,5 litros de agua y 0,93 kWh de electricidad por ciclo en el programa Eco, lo que supone un buen equilibrio entre eficiencia y lavado.

MANUAL DE USUARIO ZDS205X ZANUSSI

Manual de instrucciones

Lavavajillas

ZDS 205X

Gracias por elegir nuestro electrodoméstico

Esperamos que disfrute con él y que vuelva a tener en cuenta nuestra marca al adquirir nuevos aparatos para el hogar. Lea atentamente este manual de instrucciones y manténgalo como documento de referencia mientras conserve el aparato. El manual de instrucciones debe transferirse al nuevo usuario en caso de que el aparato cambie de propietario.

Índice de materias

Información sobre seguridad ____ 3
Panel de mandos ____ 4
Programas de lavado ____ 6
Primer uso ____ 7
Ajuste del descalcificador de agua ____ 8
Uso de sal para lavavajillas ____ 10
Uso de abrillantador ____ 10
Carga de cubiertos y vajilla ____ 12
Uso de detergente ____ 14

Descarga del lavavajillas ____ 15
Mantenimiento y limpieza ____ 16
Aspectos medioambientales ____ 18
Qué hacer si... 18
Datos técnicos ____ 20
Valores de consumo ____ 21
Consejos para los institutos de pruebas ____ 21
Instalación ____ 22

Salvo modificaciones

Información sobre seguridad

En interés de su seguridad y con el fin de garantizar un uso correcto, antes de instalar y utilizar por primera vez el aparato, lea detenidamente este manual de usuario, incluyendo sus consejos y advertencias. Para evitar errores y accidentes innecesarios, es importante asegurarse de que todas las personas que utilicen el aparato estén totalmente familiarizadas con su funcionamiento y elementos de seguridad. Guarde estas instrucciones y asegúrese de que permanezcan con el aparato si éste se mueve o vende, con el fin de que todo aquel que lo utilice a lo largo de su vida esté debidamente informado sobre el uso del aparato y la seguridad.

Uso correcto

• Este lavavajillas está destinado exclusivamente al lavado de utensilios del hogar aptos para el lavado a máquina.
• No introduzca disolventes en el lavavajillas. Existe riesgo de explosión.
• Los cuchillos y otros objetos con puntas afiladas deben colocarse en el cesto para cubiertos con la punta hacia abajo, o en posición horizontal en el cesto superior.
• Utilice exclusivamente productos (detergente, sal y abrillantador) adecuados para lavavajillas.
• No abra la puerta con el aparato en funcionamiento, ya que puede producirse la salida de vapor caliente.

• No retire platos del lavavajillas antes de que finalice el ciclo de lavado.

• Después del usar el aparato, desconecte la alimentación eléctrica y cierre el suministro de agua.

• Este producto debe ser reparado por un técnico de servicio autorizado, y sólo se deben utilizar piezas de recambio originales.
• Nunca intente reparar la máquina personalmente. Las reparaciones realizadas por personal sin experiencia pueden provocar lesiones personales o desperfectos graves. Póngase en contacto con el Centro de servicio técnico. Solicite siempre piezas de recambio originales.

Seguridad general

• Los detergentes para lavavajillas pueden causar quemaduras químicas en los ojos, la boca y la garganta. ¡Podrían suponer un riesgo para la vida humana! Respete las instrucciones de seguridad del fabricante del detergente para lavavajillas.
• El agua de su lavavajillas no es potable. Todavía puede haber restos de detergente en su máquina.
• Asegúrese de que la puerta del lavavajillas se encuentre siempre cerrada cuando no se esté cargando o descargando el mismo. De esta manera, evitará que alguien se tropiece con la puerta abierta y se haga daño.
• No se siente ni se ponga de pie sobre la puerta abierta.

Seguridad infantil

• Este aparato se ha diseñado para su funcionamiento por parte de adultos. No permita que los niños utilicen el lavavajillas sin vigilancia.
• Mantenga todo el embalaje alejado de los niños. Existe peligro de asfixia.
• Mantenga todos los detergentes en un lugar seguro fuera del alcance de los niños.
• Mantenga los niños alejados del lavavajillas cuando la puerta esté abierta.

Instalación

• Compruebe si el lavavajillas ha sufrido daños durante el transporte. Nunca se debe conectar una máquina dañada. Si el lavavajillas está dañado, comuníquelo al distribuidor.
• Es necesario retirar todo el material de embalaje antes del uso.
• Cualquier trabajo eléctrico o de fontanería que requiera la instalación de este aparato

Panel de mandos

debe realizarse por un profesional cualificado.

• Por razones de seguridad, es peligroso alterar las especificaciones o intentar modificar este producto en modo alguno.
• En ningún caso debe utilizar el lavavajillas si observa deterioro en el cable de alimentación eléctrica o los tubos de agua; o si el panel de mandos, la superficie superior o la zona de peana presentan daños, de modo que pudiera accederse fácilmente al interior del aparato. Para evitar riesgos, póngase en contacto con el Centro de servicio técnico.
• Nunca se deben perforar los laterales del lavavajillas, pues podrían producirse daños en los componentes hidráulicos y eléctricos.

PRECAUCIÓN

Al realizar las conexiones eléctricas y de agua, siga atentamente las instrucciones suministradas en los párrafos específicos.

1 Indicador de programa
2 Selector de programas e interruptor de encendido/apagado
3 Tecla de inicio/cancelación
4 Tecla de inicio diferido
5 indicadores luminosos
6 Indicador de selector de programas

Mando selector de programas e interruptor de encendido/apagado

Tecla de inicio/cancelación

• en esta posición, la máquina está apagada (también la luz correspondiente),
• cuando la marca del selector señala un programa, la máquina se enciende y se selecciona el programa (el indicador del programa se enciende)

- Inicio del programa de lavado:

1. Seleccione un programa de lavado.
2. Pulse la tecla de inicio/cancelación (el indicador correspondiente se enciende).

IMPORTANTE

Cuando el programa de lavado está funcionando es preciso cancelarlo para realizar algún cambio.

- Cancelación de un programa de lavado en marcha:

1. Pulse sin soltar la tecla de inicio/cancelación hasta que se apague el indicador correspondiente.
2. Suelte la tecla de inicio/cancelación.
3. Gire el selector a la posición de apagado o seleccione otro programa de lavado (compruebe que el distribuidor contiene detergente).

Tecla de inicio diferido

El inicio diferido permite retrasar 3 horas el inicio del programa de lavado.Una vez seleccionado el programa de lavado, pulse la tecla deiniciodiferido.Se enciende el indicador correspondiente.Pulse la tecla deinicio/cancelación, la cuenta atrás del inicio diferido empieza automáticamente.El programa de lavado se pone en marcha de forma automática cuando termina la cuenta atrás. Se apaga el indicador de inicio diferido.Cancelación del inicio diferido una vez que comienza la cuenta atrás:pulse sin soltar la tecla de inicio/cancelación hasta que se apaguen las luces indicadoras de inicio/cancelación y de inicio diferido. Para iniciar el programa de lavado pulse la tecla de inicio/cancelación.

Indicador de selector de programas

Se enciende cuando se selecciona el programa de lavado

Indicadores luminosos
Indicador de lavado	Se enciende cuando están en marcha las fases de lavado y aclarado.
Indicador de secado	Se enciende cuando está en marcha la fase de secado.
Indicador de fin de programa →I	Se enciende cuando finaliza el programa de lavado. Apague el lavavajillas; para ello, vuelva a situar el selector de programas en la posición de apagado. Se apaga el indicador luminoso de encendido/apagado. También cuenta con funciones añadidas de indicación visual, como:– ajuste del descalcificador de agua,– intervención de una alarma debido a un fallo de la máquina.
Indicador de carga de sal	Se enciende cuando es necesario añadir sal especial. Puede permanecer varias horas encendido después de la carga de sal.

Programas de lavado

Programa	Grado de suciedad	Tipo de carga	Descripción del programa
[WSK6]70 °C	Gran suciedad Vajilla, cubertería, ollas y sartenes		PrelavadoLavado principal2 aclarados intermediosAclarado finalSecado
65 °C	Suciedad normal Vajilla, cubertería, ollas y sartenes		PrelavadoLavado principal2 aclarados intermediosAclarado finalSecado
C1)	Suciedad ligera Vajilla y cubertería Lavado principal		Aclarado final
D[S70H]50 °C2)	Suciedad normal Vajilla y cubertería Prelavado		Lavado principal1 aclarado intermedioAclarado finalSecado
E[2020]	Cualquiera.Carga parcial (se completará a lo largo del día).		1 aclarado en frío (para evitar que los restos de comida se peguen entre sí).Este programa no requiere el uso de detergente.

1) Es ideal cuando el lavavajillas está parcialmente lleno. Se trata del programa diario perfecto para las necesidades de una familia de 4 personas que sólo desea cargar la vajilla y cubertería del desayuno y la comida.
2) Programa de prueba para organismos de control.

Primer uso

Antes de utilizar el lavavajillas por primera vez:

- Compruebe que las conexiones eléctricas y de agua son conformes con las instrucciones de instalación

- Retire todo el material de embalaje del interior del aparato

- Ajuste el descalcificador de agua

• Vierta 1 litro de agua en el recipiente de sal y a continuación llénelo con sal para lava-vajillas
• Llene el distribuidor de abrillantador

Si utiliza pastillas que contienen abrillantador y detergente:

no es necesario añadir abrillantador

– Ajuste el descalcificador de agua
- añada sal especial (para lavavajillas)

Si utiliza pastillas que contienen abrillantador, detergente, función de sal y otros aditivos:

no es necesario añadir sal especial ni abrillantador.

Compruebe si dichos detergentes son adecuados para la dureza del agua que utiliza. Siga las instrucciones del fabricante.

– Ajuste la dureza de agua en el nivel 1.

IMPORTANTE

Si el resultado del secado no es satisfactorio, se recomienda lo siguiente:

1. Cargue el distribuidor de líquido abrillantador.
2. Ajuste la cantidad de abrillantador en la posición 2.

Si en el futuro decide utilizar detergentes por separado, se recomienda lo siguiente:

– Llene los recipientes de sal y de abrillantador.
– Ajuste el valor de dureza del agua al máximo y ejecute un programa de lavado normal sin cargar vajilla.
- Ajuste la dureza de agua de acuerdo con la que exista en su zona.
- Ajuste la cantidad de abrillantador

Ajuste del descalcificador de agua

El lavavajillas cuenta con un descalcificador de agua que elimina sales y minerales del suministro de agua, ya que podrían afectar o deteriorar el funcionamiento de la máquina.

Cuanto mayor sea el contenido de dichos minerales y sales, más dura será el agua. La dureza del agua se mide con escalas equivalentes, en grados alemanes (°dH), grados franceses (°TH) y mmol/l (milimol por litro, unidad internacional de la dureza del agua).

El descalcificador debe ajustarse en función de la dureza que presente el agua de su zona. La empresa local de suministro de agua puede indicarle el grado de dureza de la misma.

Dureza del agua Selección del ajuste de dureza			del agua		Uso de sal
°dH °TH mmol/l manualmente electrónicame				nte
51 - 70	91 - 125	9,1 - 12,5	2	nivel 10	sí
43 - 50	76 - 90	7,6 - 8,9	2	nivel 9	sí
37 - 42	65 - 75	6,5 - 7,5	2	nivel 8	sí
29 - 36	51 - 64	5,1 - 6,4	2	nivel 7	sí
23 - 28	40 - 50	4,0 - 5,0	2	nivel 6	sí
19 - 22	33 - 39	3,3 - 3,9	2	nivel 5	sí
15 - 18	26 - 32	2,6 - 3,2	1	nivel 4	sí
11 - 14	19 - 25	1,9 - 2,5	1	nivel 3	sí
4 - 10	7 - 18	0,7 - 1,8	1	nivel 2	sí
< 4	< 7	< 0,7	1	nivel 1	no

El descalcificador de agua se debe ajustar de dos maneras: de forma manual, mediante el

selector de dureza del agua, y de forma electrónica.

Ajuste manual del descalcificador de agua (consulte la tabla)

Sitúe el conmutador en la posición 1 o 2

El descalcificador de agua se ajusta en fábrica en la posición 2.

Ajuste electrónico del descalcificador de agua (consulte la tabla)

El descalcificador de agua se ajusta en fábrica en la posición 5. Es necesario apagar el lavavajillas.

Pulse sin soltar la tecla de inicio/cancelación y gire el selector de programas en el sentido de las agujas del reloj hasta el primer programa. Mantenga la tecla pulsada hasta que empiecen a parpadear los indicadores del selector de programas y de inicio/cancelación.

Suelte la tecla. El indicador luminoso de fin de programa comenzará a parpadear. El número

de parpadeos corresponde al ajuste de nivel actual.

Por ejemplo, el indicador de fin de programa puede parpadear 5 veces. Los parpadeos se repiten cada 5 segundos.

Para cambiar el nivel, pulse la tecla de inicio/cancelación. El nivel aumenta cada vez que

se pulsa el botón. (Tras el nivel 10 aparece el nivel 1).

El indicador luminoso de fin de programa señala el nuevo valor.

Uso de sal para lavavajillas

Para guardar la operación en la memoria, gire el selector de programas a la posición de apagado.

PRECAUCIÓN

Utilice sólo sal especial adecuada para lava-vajillas.

Desenrosque la tapa.

Sólo antes de cargar sal por primera vez, llene con agua el recipiente para sal.

Utilice el embudo suministrado para verter sal hasta llenar el recipiente.

Elimine los restos de sal. Vuelva a colocar la tapa y ajústela girándola a dere- cha hasta alcanzar el tope con un chasquido.

IMPORTANTE

Inicie de inmediato un programa completo.

IMPORTANTE

El agua del contenedor se desborda cuando se añade sal.

IMPORTANTE

Recargue con sal especial cuando se encienda el indicador del panel de mandos.

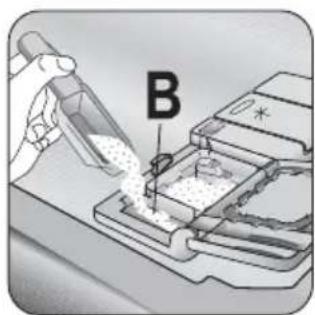

Uso de abrillantador

Vierta el abrillantador. El nivel máximo de llenado se indica mediante "max"

Limpie los restos de abri- llantador desbordado. Cierre la tapa y presiónela hasta que encaje en su si- tio.

Cargue abrillantador cuando el indicador (B) aparezca transparente

! PRECAUCIÓN

No llene el distribuidor de abrillantador con otra sustancia (por ej., agente limpiador de lavavajillas o detergente líquido). Podría dañar el aparato.

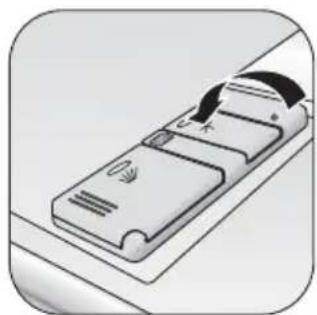

Ajuste de la cantidad de abrillantador

Aumente la dosis si observa gotas de agua o motas de cal en la vajilla tras el lavado.

Reduzca la dosis si observa marcas blanquecinas en la vajilla o una película azulada en las copas o la hoja de los cuchillos.

Abra la tapa. Ajuste la cantidad de abri-

llantador. (La dosis se ajusta en fábrica en la posición 4.)

Cierre la tapa y presiónela hasta que encaje en su sitio.

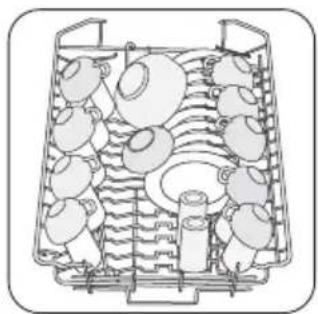

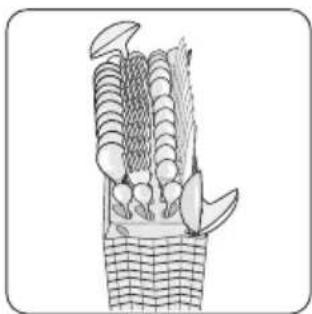

Carga de cubiertos y vajilla

No se pueden lavar en el lavavajillas esponjas, paños de limpieza y cualquier otro objeto que pueda absorber el agua.

- Antes de cargar los platos, debe:

- Retirar toda la comida y restos que queden en los platos.

- Ablandar los restos de comida quemada en las sartenes

- A la hora de cargar los platos y cubiertos, tenga en cuenta lo siguiente:

- Los platos y cubiertos no deben impedir la rotación de los aspersores.

- Cargue los artículos huecos como, por ejemplo, tazas, vasos, sartenes, etc. con la abertura hacia abajo para que no se pueda acumular agua en el recipiente o una base profunda.

- Los platos y cubiertos no deben estar uno dentro otro ni cubrirse mutuamente.

- Para evitar daños en los vasos, éstos no deben tener contacto.

– Coloque los objetos pequeños en la cesta para cubiertos.

- Los artículos de plástico y las sartenes con revestimientos antiadherentes tienden a retener gotas de agua; estos artículos no se secarán tan bien como los artículos de porcelana y acero.

- Los artículos ligeros (fuentes de plástico, etc.) se deben cargar en la cesta superior y disponer de tal forma que no se muevan.

En relación con el lavado en lavavajillas, los siguientes cubiertos y platos

no son adecuados: son adecuados con limitaciones:

• Cubiertos con empuñaduras de madera, carey, porcelana o nácar.
• Artículos de plástico que no sean refractarios.
• Cubiertos antiguos con piezas pegadas que no resistan altas temperaturas.
• Cubiertos o platos pegados.
• Artículos de peltre o cobre.
• Vasos de cristal de plomo.
• Artículos de acero con tendencia a la oxidación.
• Fuentes de madera.

• Artículos de fibras sintéticas.

• Lave la loza en el lavavajillas sólo si el fabricante especifica que es segura para lavavajillas.

• Los diseños vitrificados pueden desteñir si se lavan en máquina con frecuencia.
• Las piezas de plata y aluminio tienden a decolorarse durante el lavado: Los restos como, por ejemplo, clara de huevo, yema de huevo y mostaza a menudo decoloran y manchan la plata. Por tanto, elimine siempre de inmediato cualquier resto existente en la plata si no se va a lavar justo después de su uso.

Coloque los cubiertos. Para obtener mejores resultados, es conveniente utilizar la rejilla para cubiertos suministrada (si el tamaño de los cubiertos lo permite)

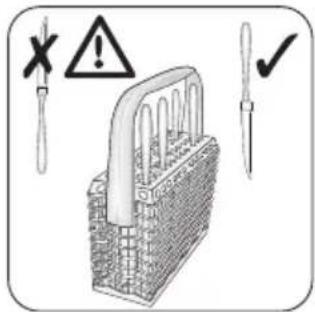

Coloque los cuchillos y otros objetos cortantes con el mango hacia arriba. Existe riesgo de sufrir heridas

Cargue el cesto inferior. Los platos y las tapas grandes se deben colocar en torno al borde del cesto.

Cargue el cesto superior. Los objetos ligeros (cuencos de plástico, etc.) deben colocarse en el cesto superior y ordenarse de modo que no se muevan.

Para los objetos más altos, es posible abatir los estantes para tazas.

Ajuste de la altura del cesto superior

Si es necesario lavar platos muy grandes, es posible colocarlos en el cesto inferior tras des-

plazar el cesto superior a la posición más elevada.

Altura máxima de platos en:

Cesto superior Cesto inferior

Con el cesto superior elevado 20 cm 31 cm

Con el cesto superior bajado 24 cm 27 cm

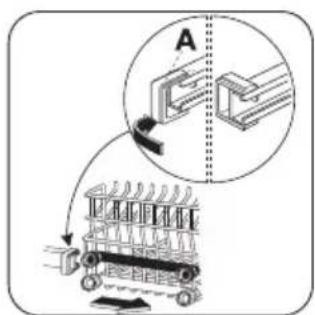

Desplace los topes de las guías delanteras (A) del cesto superior hacia fuera y extraiga el cesto.

Vuelva a colocar el cesto en la posición más elevada y los topes (A) en su posición original.

IMPORTANTE

Cuando el cesto se encuentra en la posición más elevada no es posible utilizar los estantes para tazas.

Uso de detergente

IMPORTANTE

Utilice sólo detergentes adecuados para lava-vajillas.

Respete las recomendaciones de dosificación y almacenamiento del fabricante.

Introduzca el detergente en el compartimento A.

Respete los niveles de do- sificación.

Para programas con prelavado, añada una do- sis adicional de detergente en el compartimento B.

Si utiliza pastillas de detergente: coloque las pastillas de detergente en el compartimento A.

Pastillas de detergente

Las pastillas de detergente de diferentes fabricantes se disuelven a diferente velocidad. Por esta razón, algunas pastillas de detergente no alcanzan todo su poder de limpieza durante

Descarga del lavavajillas

- Los platos calientes son sensibles a los golpes.

programas cortos de lavado. Por tanto, utilice programas largos de lavado cuando utilice pastillas de detergente con el fin de garantizar la completa eliminación de los restos de detergente.

Por lo tanto, es necesario esperar a que la vajilla se enfríe antes de retirarla del lava-vajillas.

• Vacíe primero el cesto inferior y a continuación el superior; de ese modo evitará el goteo desde el cesto superior sobre la vajilla situada en el inferior.
• Es posible la presencia de agua en los costados y la puerta del lavavajillas, ya que el acero inoxidable se enfría antes que la vajilla.

Mantenimiento y limpieza

Limpieza de los filtros

IMPORTANTE

El lavavajillas NUNCA se debe utilizar sin filtros. La reinstalación incorrecta de los filtros reducirá la calidad del lavado.

Limpie los filtros A, B y C a fondo con agua corriente.

PRECAUCIÓN

Cuando el programa de lavado haya concluido, es conveniente desenchufar el lavavajillas y cerrar el grifo.

Gire el asa aproximadamente 1/4 en sentido contrario a las agujas del reloj y extraiga los filtros B y C.

Extraiga el filtro A de la base del compartimiento de lavado.

Vuelva a colocar los filtros y fijelos girando el asa en el sentido de las agujas del reloj hasta el tope.

Limpieza de los brazos aspersores

NO intente extraer los brazos aspersores.

Si observa que los residuos de alimentos han taponado los orificios de los brazos aspersores, elimínelos con un palillo.

Limpieza externa

Limpie las superficies externas de la máquina y del panel de mandos con un paño suave y húmedo. Si es necesario, utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos ni disolventes (acetona, tricloroetileno, etc.).

Limpieza interna

No olvide limpiar periódicamente las juntas de la puerta y los distribuidores de detergente y abrillantador con un paño húmedo.

Se recomienda que cada 3 meses ejecute un programa de lavado para vajilla muy sucia, utilizando detergente pero con el lavavajillas vacío.

Periodos prolongados sin funcionamiento

Si no utiliza la máquina durante un tiempo prolongado, es conveniente:

1. Desenchufar la máquina y cerrar el conducto de agua.
2. Dejar la puerta entreabierta para evitar la aparición de olores desagradables.
3. Dejar el interior de la máquina limpio.

Precauciones en caso de congelamiento

No sitúe la máquina en lugares con temperaturas por debajo de 0 °C. Si tal cosa es inevitable, vacíe la máquina, cierre la puerta, desconecte el tubo de entrada de agua y vacíelo.

Desplazamiento de la máquina

Si debe desplazar la máquina (por mudanza, etc.):

1. Desenchúfela.

2. Cierre el grifo.

3. Extraiga los tubos de entrada de agua y de desagüe.

Aspectos medioambientales

El símbolo que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

Material de embalaje

Los materiales de embalaje son ecológicos y se pueden reciclar. Los componentes plásticos

Qué hacer si...

El lavavajillas no se pone en marcha o se detiene durante el funcionamiento. Algunos problemas, que pueden deberse sencillamente a falta de mantenimiento o a descuidos, pueden resolverse con la ayuda de

1. Retire la máquina junto con los tubos. No incline la máquina durante su transporte.

se identifican con marcas, por ej. >PE <, >PS <, etc. Deseche los materiales de embalaje en los contenedores de uso público destinados a tal efecto.

PRECAUCIÓN

Si se va a desechar la unidad:

• Extraiga la clavija de la toma de corriente.
• Corte el cable, la clavija y deséchelos.
• Elimine el cierre de la puerta. Esto evitará que los niños al jugar queden atrapados dentro y pongan en riesgo su vida.

las indicaciones de la tabla, sin necesidad de llamar al servicio técnico.

Apague el lavavajillas, abra la puerta y lleve a cabo las acciones de corrección recomendadas.

Código de fallo y avería Causa y solución posibles

Destello continuo del indicador de inicio/cancelación1 destello del indicador luminoso de fin de programa El lavavajillas no carga agua.	El grifo está bloqueado o tiene incrustaciones calcáreas.Limpie el grifo.El grifo está cerrado.Abra el grifo.El filtro (si está presente) de la conexión de tubo roscado de la válvula de entrada de agua está bloqueado.Limpie el filtro del tubo roscado.El tubo de entrada de agua no está bien instalado o está doblado u oprimido.Compruebe la conexión del tubo de desagüe.
Destello continuo del indicador de inicio/cancelación2 destellos del indicador luminoso de fin de programaEl lavavajillas no desagua.	El desagüe está obstruido.Limpie el desagüe.El tubo de desagüe no está bien instalado o está doblado u obstruido.Compruebe la conexión del tubo de desagüe.
Destello continuo del indicador de inicio/cancelación3 destellos del indicador luminoso de fin de programa	El dispositivo anti-inundación está activado.Cierre el grifo y póngase en contacto con el Centro de servicio técnico.
El programa no se inicia. • La puerta del lavavajillas no está cerrada correctamente.Cierre la puerta.El enchufe principal no está conectado a la toma.Conecte el enchufe principal.Se ha quemado el fusible de la caja de fusibles de la vivienda.Cambie el fusible.Se ha seleccionado el inicio retardado.Si decide lavar la vajilla de inmediato, cancele el inicio retardado.

Una vez realizadas las comprobaciones anteriores, cierre la puerta y conecte el lavavajillas. Pulse el botón del programa que estaba en marcha antes de la aparición de la alarma. El programa continuará a partir del punto en que se interrumpió.

Si el código de avería o fallo reaparece, llame al Centro de servicio técnico.

En caso de producirse otros códigos de fallo no descritos en la tabla anterior, consulte al Centro de servicio técnico.

Llame al Centro de servicio técnico e indique el modelo (Mod.), el número de producto (PNC) y el número de serie (S.N.).

Esa información se puede encontrar en la placa de datos técnicos situada en el costado de la puerta del lavavajillas.

Para que siempre tenga los datos a mano, es conveniente que los anote aquí:

Mod.:

PNC :

S.N.:

Los resultados del lavado no son satisfactorios

La vajilla no está limpia • Se ha seleccionado el programa de lavado equivocado.
	• La vajilla se ha dispuesto de tal modo que el agua no llega a todas las partes de la superficie. No se deben sobrecargar los cestos.
	• Los brazos aspersores no giran libremente por la disposición incorrecta de la carga.
	• Los filtros de la base del compartimiento de lavado están sucios o colocados de forma incorrecta.
	• Se ha utilizado poco o ningún detergente.
	• Si se observan depósitos de cal en la vajilla; el recipiente de sal está vacío o se ha ajustado un nivel de descalcificador incorrecto.
	• La conexión del tubo de desagüe es incorrecta.
	• La tapa del recipiente de sal no está debidamente cerrada.
La vajilla aparece mojada y deslucida • No se utilizó abrillantador.
	• El distribuidor de abrillantador está vacío.
Se ven rayas, puntos blancos o una película azulada en copas y platos	• Reduzca la dosificación de abrillantador.
Se han secado gotas de agua en copas y platos • Aumente la dosificación de abrillantador.
	• La causa podría ser el detergente. Llame al teléfono de atención al cliente del fabricante del detergente.

Si después de las comprobaciones anteriores persiste el problema, contacte al Centro de servicio técnico.

Datos técnicos

Medidas Ancho x Alto x Fondo (cm) 45 x 85 x 63

Conexión eléctricaVoltaje - Alimentación general - Fusible	Los datos de la conexión eléctrica se indican en la placa de datos técnicos, situada en el borde interno de la puerta del lavavajillas.
Presión del suministro de agua Mínima - Máxima (MPa)		0,05 - 0,8
Capacidad Cubiertos 9

Valores de consumo

Los valores de consumo pretenden servir de guía y dependen de la presión y la temperatura

del agua y también de las variaciones en el suministro de corriente y la cantidad de platos.

Valores de consumo
Programa Duración del programa(en minutos)	Consumo de energía(en kWh)	Agua (litros)
A	65 - 75 1,5 - 1,7 18 - 20
70 °C
B	100 - 110 1,4 - 1,5 18 - 20
65 °C
C	30 0,8 8
60 °C
D	120 - 130 0,8 - 0,9 12 - 13
E	11 0,1 5

1) Programa de prueba para organismos de control

Consejos para los institutos de pruebas

La prueba de conformidad con EN 60704 debe realizarse con el aparato cargado por completo y utilizando el programa de prueba (consulte "Valores de consumo").

La prueba de conformidad con EN 50242 debe realizarse con el recipiente de sal y el distribuidor de abrillantador cargados con los productos respectivos y utilizando el programa de prueba (consulte "Valores de consumo").

Carga completa: 9 cubiertos estándar

Cantidad de detergente necesaria 5 g + 20 g (Tipo B)

Ajuste de abrillantador posición 4 (Tipo III)

Cesto superior sin cuenco y ensaladera más pequeños

Cesto superior con cuenco y ensaladera más pequeños

estantes para tazas: posición A

Cualquier trabajo eléctrico y/o de fontanería que sea necesario para instalar este aparato lo debe llevar a cabo un electricista y/o fontanero cualificado o una persona competente.

Conexión de agua

ADVERTENCIA

El lavavajillas no debe conectarse a depósitos de agua abiertos ni a calentadores de agua instantáneos. Este lavavajillas puede llenarse

con agua caliente (máx. 60 °C) o fría. No obstante, se recomienda contar con un suministro de agua fría.

ADVERTENCIA

Utilice exclusivamente un juego de tubos nuevos para la conexión con el suministro de agua; no se deben reutilizar los juegos de tubos antiguos.

PRECAUCIÓN

Si la máquina se conecta a tubos nuevos o tu- bos que no se han utilizado durante mucho

tiempo, es necesario dejar correr el agua durante unos minutos antes de conectar el tubo de carga.

Manguera de entrada

Conecte la manguera de entrada a un grifo con una rosca externa de 3/4".

La manguera de entrada se puede girar a izquierda o derecha para adaptarse a la instalación mediante la contratuerca. La contratuerca debe estar colocada correctamente para evitar fugas de agua.

Conecte la manguera de desagüe al fregadero.

Altura necesaria: de 30 a 100 cm sobre la parte inferior del lavavajillas.

Asegúrese de que las mangueras no estén do- bladas, aplastadas ni en- redadas.

Al conectar la manguera de desagüe a una espiga de sifón bajo el fregadero, se debe retirar toda la membrana de plástico (A). Si no se retira toda la membrana, con el tiempo se pueden acumular partículas de comida que bloqueen la espiga de la manguera de desagüe del lavavajillas.

Si utiliza una prolongación de la manguera de desagüe, la longitud total no debe exceder 4 metros. Asimismo, el diámetro interno de los acoplamientos que se han utilizado para las

conexiones a la salida de desagüe no debe ser inferior al diámetro de la manguera suministrada.

Conexión eléctrica

PRECAUCIÓN

Las normas de seguridad exigen que el aparato esté conectado a tierra.

Antes de utilizar el aparato por primera vez, asegúrese de que la tensión nominal y el tipo de suministro que figuran en la placa de datos técnicos coincidan con los del suministro donde se va a instalar el aparato.

Las especificaciones sobre fusibles también se encuentran en la placa de datos técnicos.

Inserte siempre el enchufe de red en una toma a prueba de golpes instalada correctamente.

No se deben utilizar enchufes múltiples, conectores y cables prolongadores.

Esto podría suponer un peligro de incendio por sobrecalentamiento.

Si fuera necesario, sustituya la toma del sistema de cableado doméstico. Si se debe

sustituir el cable eléctrico, póngase en contacto con su centro de servicio postventa local.

El enchufe debe ser accesible una vez instalado el aparato.

No desenchufe nunca el aparato tirando del cable. Tire siempre del enchufe.

El fabricante no se hace responsable en caso de incumplimiento de las advertencias de seguridad indicadas.

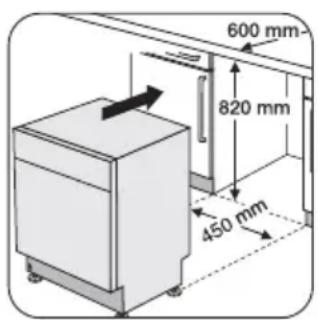

Instalación debajo de una encimera

La extracción de la superficie superior del lavavajillas permite instalarlo ajustadamente debajo de un fregadero o una encimera existente.

Compruebe que una vez instalado el aparato sea fácilmente accesible para el técnico en caso de requerir reparación.

Una buena nivelación es esencial para un cierre y sellado correctos de la puerta.

Cuando el aparato está nivelado correctamente, la puerta no quedará enganchada en ningún lado del mueble.
