GS63160W - Lavavajillas GORENJE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas
Marca	Gorenje
Modelo	GS63160W
Color de la puerta	Blanco
Tipo de instalación	Libre (independiente)
Dimensiones (alto × ancho × profundidad)	85 cm × 60 cm × 60 cm
Peso neto	Aprox. 45 kg
Capacidad	13 cubiertos
Clase de eficiencia energética	A++
Clase de secado	A
Consumo de energía por ciclo	0,92 kWh
Consumo de agua por ciclo	10 litros
Nivel de ruido	49 dB
Programas de lavado	Eco, Intensivo, Normal, Rápido, Remojo
Funciones adicionales	Inicio diferido, Media carga, AquaStop
Seguridad infantil	Bloqueo de teclas
Tipo de secado	Secado por condensación
Cesto de cubiertos	Sí
Iluminación interior	No
Mantenimiento	Filtros autolimpiables
Piezas de repuesto	Disponibles durante 10 años
Alimentación eléctrica	220-240 V, 50 Hz, 2200 W

Preguntas frecuentes - GS63160W GORENJE

¿Cómo se instala el lavavajillas GS63160W?

Para instalar su lavavajillas Gorenje GS63160W, colóquelo sobre una superficie plana y estable. Conecte la manguera de entrada al suministro de agua fría con una válvula de paso, y la manguera de desagüe al sifón o al desagüe sanitario. Enchufe el cable de alimentación a una toma de 220-240 V. Asegúrese de que el aparato esté nivelado ajustando las patas.

¿Qué programas de lavado incluye?

El modelo GS63160W incluye varios programas: Eco para un consumo eficiente, Intensivo para ollas muy sucias, Normal para vajilla diaria, Rápido para cargas ligeras y Remojo para vajilla con residuos secos.

¿Qué tipo de detergente se debe usar?

Puede usar detergente en polvo, gel o tabletas. Para obtener mejores resultados, utilice un abrillantador y sal regeneradora en los compartimentos correspondientes. Siga las indicaciones del envase del detergente.

¿Cómo limpiar el filtro del lavavajillas?

Limpie el filtro regularmente para evitar obstrucciones. Retire el filtro situado en el fondo del aparato, lávelo bajo agua corriente con un cepillo suave y vuelva a colocarlo. Se recomienda hacerlo cada 3 meses.

¿Qué hago si el lavavajillas no desagua?

Verifique si la manguera de desagüe está doblada u obstruida. También revise el filtro y la bomba de desagüe. Si el problema persiste, puede haber un fallo en el presostato o en la bomba, contacte con el servicio técnico.

¿Qué código de error indica fallo de calentamiento?

Si aparece un código de error en la pantalla, consulte el manual. En general, un fallo de calentamiento se indica con un código como F5 o E03. Compruebe la resistencia y el termostato.

¿Cómo ahorrar energía con este lavavajillas?

Utilice el programa Eco para cargas completas. No pre-enjuague la vajilla a mano. Seleccione la opción de media carga cuando haya pocos platos. Mantenga limpios los filtros para un rendimiento óptimo.

¿Es fácil encontrar piezas de repuesto?

Gorenje garantiza la disponibilidad de piezas de repuesto durante un mínimo de 10 años. Puede adquirirlas a través de su servicio técnico oficial o tiendas especializadas.

¿Qué significa la tecla 'Bloqueo'?

El bloqueo de teclas evita que los niños puedan cambiar el programa. Mantenga pulsada la tecla correspondiente durante 3 segundos para activarla o desactivarla. Consulte el manual para ubicación exacta.

¿El lavavajillas necesita mantenimiento periódico?

Además de limpiar el filtro, revise la manguera de entrada y el desagüe para evitar fugas. También es recomendable pasar un producto desincrustante por el ciclo vacío cada pocos meses para eliminar la cal.

MANUAL DE USUARIO GS63160W GORENJE

Instrucciones de funcionamiento

Lavavajillas

GS63160

gorenje

1 Interruptor principal
2 Selector de programas
3 Programa diario
4 Programa intensivo
5 Programa Eco
6 Programa rápido
7 Aclarado

8 SpeedWash
9 Secado extra
10 Media carga
11 Arranque diferido
12 Pantalla
13 Indicador de abrillantador
14 Indicador de sal

2Instrucciones de seguridad ....

3Antes de lavar por primera vez ....

4Carga del lavavajillas

11Mantenimiento y limpieza ....
13Solución de problemas ....
16Instalación
19Servicio técnico
19Información para el instituto de pruebas ......
20Datos técnicos

Información general

- No permita que los niños utilicen el lavavajillas o

• Lea y conserve en lugar seguro las instrucciones con él. Esté especialmente alerta cuando la puerta de funcionamiento. abierta.
• No utilice nunca el lavavajillas para otra finalidad distinta de la especificada en estas instrucciones de uso. Los niños deben estar bajo supervisión; el detergente
• No cargue la puerta ni los cestos del lavavajillas para lavavajillas es corrosivo. con ningún otro objeto que no sea vajilla, cubiertos y utensilios de cocina.
• No deje nunca la puerta del lavavajillas abierta ya que alguien podría tropezar con ella.
• Utilice exclusivamente detergente para lavavaji- llas.
• Guarde en lavavajillas en un lugar donde la temp permanezca por encima del punto de congelación.
• Evite largas distancias de transporte si el tiempo
• Esta máquina puede ser utilizada por niños árío. partir de 8 años, así como por personas • coTranjorte el lavavajillas erguido o tumbado sobre capacidades físicas o mentales reducidas, pérdiparte posterior.

da de memoria o falta de experiencia y Fonoción de protección contra mientos. Estas personas deben ser supervisadas desbordamiento

durante el uso de la máquina, o haber recibido Instrucciones acerca del uso de la máquina aguá fuera de la máquina y desconecta el suministro comprender los riesgos que pueden existir. agua si el nivel de agua del lavavajillas es superior limpieza de la máquina no debe ser realizadaal. Si se activa la protección contra desbordamie por niños sin supervisión. La protección contra desbordamiento comienza a bomb

• Es necesario vigilar que los niños no juegent con el lavavajillas. Material de embalaje Clasifique los desechos de a
• Sólo un electricista cualificado debe sustituirlesos cables eléctricos dañados.
• Utilice únicamente el lavavajillas en entornos. Cuando el lavavajillas llegue al final de su vida domésticos para el lavado de platos del hogar tenga que desecharlo, deberá inutilizarlo de inmediá. Está prohibido cualquier otro uso. Saque el cable eléctrico y córtelo tanto como se
• No meta nunca en el lavavajillas objetos queble. contengan restos de disolventes; existe riesgo El lavavajillas ha sido fabricado y etiquetado para de explosión. Tampoco lo utilice para lavar doje-su reciclaje.

tos que tengan restos de ceniza, cera o • lubrican Diriase a las autoridades locales para obtener infi ción sobre dónde y cómo deshacerse del lavavajil te.

¡ADVERTENCIA!

Los cuchillos y demás objetos puntiagudos deben colocarse con la punta hacia abajo en el cesto para cubiertos o en posición horizontal en los demás cestos.

Instalación

Consulte el apartado Instalación.

Seguridad infantil

• Ponga en marcha el lavavajillas inmediatamente después de añadir el detergente.
• Mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta. Es posible que queden restos de detergente en el interior.

El descalcificador de agua

Para obtener los mejores resultados de lavado, el llas requiere un descalcificador de agua (agua de contenido mineral). El agua dura deja una capa los platos y en el lavavajillas.

La dureza del agua se especifica con las siguientes La escala alemana de la dureza del agua (°dH) y francesa de la dureza del agua (°fH). Una conexión con una dureza de más de 6°dH (9°fH) debe abla Esto se logra automáticamente con la ayuda del de cador de agua incorporado. Para que el descalcifica funcione de manera óptima, debe ajustarse según la del agua de la conexión.

Comuníquese con el proveedor local de agua para bar cuál es la dureza del agua en su zona.

Cómo ajustar el descalcificador de El capítulo Ajustes en la página 9 describe cómo el descalcificador de agua.

Añada sal

Antes de comenzar a utilizar el lavavajillas con un ficador de agua, debe rellenar con sal el depósito para que el suministro de agua sea descalcificado ticamente. Utilice sal de grano grueso o sal especi lavavajillas.

¡ADVERTENCIA!

Con el fin de evitar manchas de óxido, los lavado se deben iniciar inmediatamente después añadir la sal.

No eche nunca detergente para lavavajillas en el de de sal. De lo contrario, estropeará el descalcificador,

S Indicador para añadir sal dureza

Cuando es necesario añadir sal se ilumina el símbol arriba en la pantalla.

compro-

Cuando se acabe la sal, desenrosque el tapón y lle contenedor con sal. Solo se necesita agua la primer guaje el exceso de sal y enrósquelo. Ejecute un p ajustar garantizar que se elimine cualquier resto de sa lavavajillas.

Después de añadir sal es posible que el símbolo ta momentos en apagarse.

Recaiga de abrillantador

Si se utiliza abrillantador, se consigue un secado más al para y con mejores resultados. También se conseguirán ur mejores resultados de lavado, con platos limpios e in bles.

1 Abra la tapa del depósito de abrillantador.
amas de 2 Añada abrillantador con cuidado. Añada abrillantador solo hasta el nivel marcado con la indicación ma
3 Limpie las salpicaduras de abrillantador que haya lepósidor del depósito.
4 Cierre bien la tapa.

La primera vez que vaya a añadir sal proceda siguiente manera:

1 Desenrosque la tapa como se muestra en la ilustración.
2 Coloque el embudo suministrado con el lavavajillas en el orificio de llenado del depósito de sal. Primero vierta alrededor de 1 l de agua.
3 Luego añada sal (1,5 kg como máximo) hasta llenar el depósito.
4 Limpie el exceso de sal para que sea posible bien la tapa.
5 Ejecute un programa para garantizar que se elim cualquier resto de sal del lavavajillas.
enroscar

Indicador para añadir abrillantador

Cuando es necesario añadir abrillantador se ilumina e símbolo de arriba en la pantalla.

Después de añadir sal es posible que el símbolo ta momentos en apagarse.

Configuración de la dosis de abrillanulado económico

La sección Ajustes describe cómo ajustar la dosis de Nabi-ponga en marcha el lavavajillas hasta que es llantador. El dispensador de abrillantador se puede ajustar completamente lleno, con el fin de ahorrar energía entre 0 (Desactivado) hasta 5 (Dosis alta). (Ajustes de Nábrrealice un aclarado bajo agua corriente. Simpler ca: 5) raspe las grandes partículas de comida antes de

Reduzca la dosis del abrillantador:

• si la vajilla tiene un revestimiento blanco/azul pegaj
  • si la vajilla tiene arañazos;
• si se forma espuma. Si el agua es muy blanda, llantador se puede diluir con agua al 50 %.

Elija un detergente respetuoso con el medio ambioso: ¡Lea la declaración medioambiental en el embalaje!
Si la vajilla está poco sucia, puede seleccionar u el abri-de temperatura baja.

Se obtienen mejores resultados de secado si se ligeramente puerta una vez finalizado el programa. el lavavajillas es empotrado, el mobiliario que lo debe ser resistente a la condensación).

Se obtienen mejores resultados de secado si se ligeramente puerta una vez finalizado el programa. el lavavajillas es empotrado, el mobiliario que lo debe ser resistente a la condensación).

Vajilla delicada

Algunos utensilios de cocina no son aptos para lava Esto puede deberse a varios motivos. Algunos materi no resisten temperaturas muy elevadas, y otros se p dañar con el detergente para lavavajillas.

Los cestos del lavavajillas

El lavavajillas está equipado con un cesto superior y cesto inferior con cesto para cubiertos.

Cesto superior

Coloque los vasos, tazas, cuencos, platos auxiliares y pequeños en el cesto superior. ¡Todas las superficies deben mirar hacia dentro y hacia abajo! Las copas can en la rejilla para copas y los cuchillos se colo soporte para cuchillos de la derecha (si se encuentra lado).

Coloque los platos en la máquina de forma que el de aclarado transcurra a lo largo ellos, esto es es mente importante en el caso del plástico.

Asegúrese de que los brazos aspersores giren sin i dimentos.

Elevación y bajada del cesto superior

1 Extraiga el cesto superior. (El cesto debe estar vacío).
2 Gire hacia fuera el pestillo del cesto al final de ambos rieles.
3 Sujete el cesto superior con ambas manos, extráigalo y muévalo hasta su otra posición.
4 Gire el pestillo del cesto al final de ambos rieles.

Coloque los platos, los platos de pan, la vajilla de servicio, las cacerolas y los cubiertos (dentro del cesto cubertero) en el cesto inferior.

Cesto para cubiertos

Coloque los cubiertos con los mangos hacia abajo, salvo en el caso de los cuchillos, y espárzalos tanto como sea posible. Asegúrese de que las cucharas no se introduzcan unas dentro de otras.

Coloque el cesto para cubiertos en el cesto inferior.

Añada el detergente

1 Depósito de detergente para prelavado
2 Depósito de detergente para lavado principal

El detergente se añade en función de la dureza

tres en uno/todo en uno) y añada sal, detergente y tador. Consulte el Capítulo Antes de lavar por prime

Mantenga pulsado el interruptor principal hasta que se mine la pantalla.

:≡ PROGRAMS - Seleccione el programa

Pulse el Selector de programas una o más veces se active el símbolo del programa deseado.

del agua 60 Programa diario

Siga las instrucciones que figuran en el envase de Undeprograma efectivo para uso diario con restos ligera gente. Este lavavajillas está equipado con un descalcricador (Este programa no está previsto para alimento de agua; use dosis de detergente y abrillantador acreditados, como los presentes en las fuentes para para agua blanda.

Si la dosis de detergente es excesiva, el lavado será menos

eficaz y se producirá un mayor impacto medioambiental.º Programa intensivo

Añada detergente en el depósito de detergente. Existe un depósito para el prelavado y otro para el lavado principal. Si se utilizan detergentes para lavavajillas en polvo y líquidos, añada una pequeña cantidad de detergente al elevadas, como por ejemplo el lavado de biberones y de prelavado. Póngase en contacto con el fabricante del depósito de cortar. Si estos platos no llenan por completo el detergente si tiene alguna duda acerca del mismo.

¡NOTA!

Utilice exclusivamente detergente para lavavajillas debe utilizarse líquido lavavajillas para lavar a que la espuma que se forma impide que el funcione eficazmente.

eco

No 55° Programa Eco

Este programa está pensado para lavar platos con la mando ya cidad normal y es el programa más eficaz en cua lavavajas consumo combinado de agua y energía.

Pastillas para lavavajillas

Parta la pastilla por la mitad si le cuesta cerrar dispensador. Existe el riesgo de que el detergente distribuya correctamente si la tapa está demasiado y no se abre bien.

35° Programa rápido

Este approgma se utiliza para vasos y porcelana poco como se tazas de café. pretada

En combinación con SpeedWash, se obtiene un progr más corto (15 minutos).

¡NOTA!

Las pastillas para lavavajillas no son recomendables programas cortos (de menos de 75 minutos). En utilice detergente para lavavajillas líquido o en poly

* Aclarado

polvo Se utiliza para enjuagar vajilla mientras se espera a pletar la carga del lavavajillas.

Detergente tres en uno/todo en uno

Lea atentamente las instrucciones de estos productos tiene alguna duda, póngase en contacto con el fab del detergente.

EXTRA - Selección de opciones

Para seleccionar una opción, pulse uno de los botor s. Si opción hasta que se active la opción deseada. Las oficante disponibles varían entre los distintos programas, y no

El capítulo Ajustes describe cómo activar TAB (detergente tres en uno/todo en uno). Recuerde que se debe poner sal en el depósito de sal. Si no está satisfecho con los resultado del lavado o del secado, desactive el ajuste TAB (detergente

posible combinar determinadas opciones (las opciones Pantalla frontal

disponibles brillan ligeramente).

SpeedWash

Esta opción acorta el tiempo de programa, pero utiliza energía y agua.

Secado extra

Una temperatura más alta en el aclarado final mejora los resultados de secado, en caso de que active esta opción.

El consumo de energía es ligeramente mayor.

Media carga

Esta opción adapta el programa de lavado para jillas medio lleno, con un menor uso de energía

Arranque diferido

Al seleccionar Arranque diferido el lavavajillas se en marcha entre 1 y 24 horas después de que puerta.

1 Pulse el botón una vez para activar Arranque Pulse el botón varias veces (o manténgalo pu para ajustar el número de horas deseado.

2 Cierre la puerta y el lavavajillas realizará una atrás en intervalos de 1 hora, poniéndose en una vez transcurrido el retardo seleccionado.

Si desea cancelar la opción Arranque diferido, abra puerta y mantenga pulsado el interruptor principal h que se apague la pantalla.

Ponga en marcha el lavavajillas

Cierre la puerta para poner en marcha el lavava interruptor principal está activado, el lavavajillas se en marcha al cerrar la puerta.

TIME - Tiempo restante

Una vez que haya seleccionado un programa y un nes, se muestra el tiempo empleado por el progra tima vez que fue utilizado.

Una vez ha puesto en marcha el lavavajillas, la muestra el tiempo restante del programa. El tiempo se actualiza después de que se haya calentado el para el aclarado final.

El tiempo restante puede variar en función de la de suministro de agua, la cantidad de vajilla, la ambiente y otros factores.

Detener o cambiar un programa

Si desea cambiar de programa una vez puesto en el lavavajillas, abra la puerta y a continuación mante pulsado-el interruptor principal hasta que se apague parquila. Añada más detergente si se ha abierto la dispensador de detergente. A continuación pulse el inte tor principal, seleccione un nuevo programa y cierre

Se cierre la Si desea añadir más vajilla:

Abra la puerta. El lavavajillas se detiene automáticam Mérida. los platos y cierre la puerta. Transcurrido un (10) lavavajillas continúa el programa.

Cómo obtener los mejores resultados

seçado marcha

• Cargue el lavavajillas al máximo.

- Coloque los platos en la máquina de forma que la de aclarado transcurra a lo largo ellos, esto es astamente importante en el caso del plástico.

- Añada abrillantador o aumente el nivel de la dos abrillantador.

• Active la opción Secado extra.

As. Si el Abra un poco la puerta una vez que el program pondra terminado.

- Deje enfriar los platos antes de vaciar el lavavaji

Una vez que haya terminado el prog

Cuando el programa termina, en la pantalla aparece ma la "úl- texto "End".

El lavavajillas se apaga automáticamente una vez final pantalla el programa. Cierre la llave del agua después de c restante

Síguál lavavajillas se apaga utilizando interruptor principal o durante una

interrupción del suministro eléctrico

espeatupa programa de lavado no había terminado, el pr interrumpido continúa cuando se restablece la alimentac

¡NOTA!

Durante el secado, el programa se interrumpe si se la alimentación o si la puerta permanece abierta ma 2 minutos.

Tabla de programas

PROGRAMS- Programa	Detergente, depósito 1 / (ml)	-2 Opciones	PrelavadosEXTR	Avado principal	aclarados	Aclarado final	Número de Valores de consumo
							Tiempo de lava- Energia do (aprox. hrs:min)	(kWh aprox.)	Consumo de agua (L)
									161,21:4565 °C
									171,73:3570 °C
Programa Eco 2)									11,01,044:1062
							--- / 10Programa rápido		100,20:2025 °C
				--- / ---Aclarado				1	40,010:07--- °C

1) Los valores de consumo varían dependiendo de la temperatura del agua entrante, la temperatura ambiente, el tamaño de la carga, las funciones adicionales seleccionadas, etc.
2) Este programa de lavado es el ciclo de limpieza estándar utilizado para compilar la información sobre etiquetado energético. Está pensado para lavar platos normalmente sucios y es el programa más eficaz en cuanto al consumo combinado de energía y agua.

Abra el menú de ajustes:

1. En primer lugar, abra la puerta. Apague la máquina. Mantenga pulsado el interruptor principi se ilumine la pantalla.

1. Antes de 10 segundos:

- pulse el Selector de programas y el botón de opción para SpeedWash.

La pantalla muestra el menú de ajustes (el ajuste actual y su valor seleccionado actualme (Salga del menú desplazándose a través del menú o pulsando el interruptor principal.)

Desplácese por el menú de ajustes:

Ahora puede ajustar los parámetros siguientes:

		OpcionesAjustes
			Sirve para ajustar la dosis de abrillantador.1:00 - Aumente la dosis de abrillantador:• si la vajilla tiene marcas de agua.Reduzca la dosis del abrillantador:• si la vajilla tiene un revestimiento blanco/azul p joso;• si la vajilla tiene arañazos;• si se forma espuma. Si el agua es muy blar abrillantador se puede diluir con agua al 50 %
		2:00 - 2:09Dureza del agua2	Cómo ajustar el descalcificador de agua. Consulte configuración apropiada en la tabla sobre la durez agua a continuación.No olvide poner sal en el depósito de sal después haber establecido el descalcificador de agua como - 2:09.Si el suministro de agua tiene una dureza inferior. 6°dH (9°fH), seleccione 2:00. El descalcificador de ¿se desactiva y no es necesaria la sal.
3.	TAB(detergente tres en uno/od en uno)	3:00 (Desactivado)	Puede activar este ajuste cuando se utilice detergu tres en uno/todo en uno. Los programas de lavado adaptan automáticamente para ofrecer los mejores sultados de lavado y secado posibles en cada oc Si este ajuste está activado, no es necesario aña abrillantador debido a que esta opción desactiva la dispensación de abrillantador. También reduce la ca tidad de sal añadida al descalcificador de agua. R de que se debe poner sal en el depósito de s.
			¡NOTA!
			Para obtener los mejores resultados de lavado, e esencial que compruebe qué tipo de detergente c producto todo en uno se adecua mejor a sus r dades. Lea el envase del detergente cuidadosamen para informarse sobre su uso correcto. Siga siem las instrucciones de uso y la información del en del detergente.

Filtro grueso

El filtro grueso retiene los restos grandes de comida no deben pasar a través de la bomba de vaciado. filtro grueso cuando sea necesario. 4

1 Levántelo por el asa.

2 Vacíelo. No olvide colocarlo de nuevo.

Filtro fino

Los restos acumulados en el filtro fino se limpian camente durante cada lavado. Sin embargo, el filtro la sección tubular deben limpiarse un par de veces

3 Con el fin de inspeccionar la bomba de desagüe da que parada de color situada a la derecha del des o. Varor el

4 Meta un dedo en el orificio para hacer girar la la bomba y retirar los residuos acumulados.

5 Sustituya la parada de la bomba de drenaje junto los filtros fino y grueso.

6 Enchufe la máquina de nuevo.

Si después de esto el lavavajillas no arranca y cha un zumbido, es que se ha activado la prote contra desbordamiento.

• Cierre la llave del agua.

- Desconecte el enchufe de la red eléctrica.

- Avise al servicio técnico.

¡NOTA!

No olvide sustituir la parada de la bomba de

dren:

1 Gire el asa en sentido contrario a las agujas del reloj.

2 Levante el filtro directamente hacia arriba utilizando el asa. Suelte el filtro grueso para limpiar el filtro fino.

3 Vuelva a instalar estos componentes en el orden inverso. Al colocar de nuevo el filtro fino, asegúrese de que los bordes queden bien encajados.

4 Bloquee el filtro girando el asa en el sentido de las agujas del reloj hasta llegar al tope. El asa debe señalar hacia usted.

¡NOTA!

¡El lavavajillas no se debe utilizar sin los filtros instalados en su lugar!

Los resultados de lavado pueden verse afectados si el filtro grueso está instalado incorrectamente.

Bomba de vaciado

Esta bomba es accesible desde el interior del lavavajillas.

1 Quite el enchufe de la toma de corriente para cortar el suministro eléctrico al lavavajillas.

2 Retire el filtro grueso y el filtro fino.

Brazos aspersores

2 Desenrosque los rodamientos del brazo aspersor el

Los orificios y los rodamientos se pueden bloquear ocaso sentido contrario a las agujas del reloj para retira nalmente. Elimine todos los residuos utilizando un alfiler o brazo aspersor del cesto superior. un objeto similar. Los brazos aspersores también cuentan

con orificios en la parte inferior.

Para facilitar la limpieza, es posible retirar los brazos asperes sores. Acuérdese de volver a instalarlos firmemente en lugar posteriormente.

Brazo aspersor inferior

- Desmonte el brazo aspersor inferior tirando de arriba.

La cuba del lavavajillas está fabricada en acero inox y se mantiene limpia mediante el uso normal. Si uti dura, es posible que se acumulen depósitos de cal lavavajillas. Si esto sucede, ejecute el programa Prog intensivo con dos cucharadas de ácido cítrico en el de detergente (sin platos en la máquina).

Panel de control

Mantenga los botones limpios y libres de grasa. Lím con un paño seco o ligeramente húmedo. No utilice productos limpiadores, ya que pueden rayar la superfi Utilice el interruptor principal para apagar el lavavajilla antes de limpiar los botones, con el fin de no acti dentalmente ningún botón.

Brazo aspersor superior

1 Extraiga el cesto superior.

		AcciónTipo de fallo en la pantalla
	Demasiado llenoF10	Limpie la bomba de desagüe. Consulte la sección Mantenimiento y limpie el problema persiste, avise al departamento de asistencia técnica
	Fallo salida de aguaF11	Consulte “El lavavajillas no desagua por completo” en la siguiente tabla ma”. Si el problema persiste, avise al departamento de asistencia técnica
	Fallo entrada de aguaF12	Compruebe que la llave del agua esté abierta. Compruebe que el filtro en el tubo de entrada no esté bloqueado. Si el problema persiste, avise al departamento de asistencia técnica
		Cierre la llave de agua y llame al servicio técnico.Fuga válvula de er
	Fallo nivel de aguaF52	Compruebe que el filtro exterior en el tubo de entrada no esté bloqueado también que el tubo de desagüe esté colocado de acuerdo cor ciones de instalación. Si el problema persiste, avise al departamento de técnica
		Cierre la llave de agua y llame al servicio técnico.Demasiado llenoF54
		Avise al servicio técnico.Fallo de circulaciónF56

Pulse cualquier botón para borrar el mensaje de error.

		Medida correctivaCausas posiblesProble
Los botones no reaccionan a las ciones.	Hapulasado los botones demasiad pronto después de abrir la puerta.	Espere un momento e inténtelo de nuo.
	Los botones están sucios.	Límpielos con un paño seco o ligera- te humedecido.
	La puerta está cerrada.	Abra la puerta. Los botones solo reaccic an al uso cuando la puerta está abi
La puerta no se puede	desar. cestos no están bien colocada	Asegúrese de que los cestos estén bie colocados en horizontal.
		Asegúrese de que la vajilla no impida que los cestos se deslicen correctam- te hasta colocarse en su lugar.
El lavavajillas no se pone en funciona- miento.	La puerta no está bien cerrada.	Compruébelo.
	Ha abierto el lavavajillas para añe:terre la puerta y espere. Transcurrido más platos durante el transcurso programa.	de tiempo, el lavavajillas continúa el programa.
	Se ha fundido un fusible/disyuntor	Compruébelo.
	El enchufe no está conectado a eléctrica.	Clamptorébelo.
	La llave del agua está cerrada.	Compruébelo.
	Desbordamiento/fugas.	Compruébelo.
	Se oye un zumbido en el lavavajase (bomba de vaciado) que no cesa se apaga el interruptor principal.	Vajase la llave del agua. Quite el enc yualhale al servicio técnico.
	Compruebe que la opción Arranquelantenga pulsado el interruptor principal diferido no se haya seleccionado.	y espere hasta que se apague la pa lla si desea cancelar la opción Arranqu diferido. Vuelva a poner en marcha e lavavajillas.Extraiga los brazos y límpielos.Los braobstadice el movimiento de los brazos.
		Asegúrese de que la vajilla no
		No compre paquetes grandes.Detergente
	Dosis de detergente incorrecta.	Administre una dosis acorde a la dure del agua. Si la dosis de detergente insuficiente o excesiva, los resultados de lavado serán peores.
		Seleccione un programa más potente.Pr
	Vajilla cargada incorrectamente.	No cubra la vajilla con cuencos granu objetos similares. Procure no colocar vasos muy altos en las esquinas de cestos.
	Los vasos y las tazas se han durante el programa.	Colcade la vajilla de forma que quede estable.
	El filtro no está bien montado.	Enrosque bien el filtro en su lugar. (sulte el apartado Mantenimiento y limpieza.
Manchas en acero inoxidable o	Alcanos alimentos, por ejemplo, la mostaza, la mayonesa, el limón, gre, la sal y los aderezos, puedeñocionamiento de inmediato. Puede char el acero inoxidable si se dejar elu-programa Aclarado.
	El acero inoxidable puede mancha plata si ambos materiales entran contacto durante el lavado. El aluvirido.también puede dejar marcas en la vajilla.
La vajilla tiene manchas o revestos.	Ehniodescalcificador de agua tiene de sal.	Asegúrese de que la tapa del depósito de sal esté bien cerrada. De lo contravise al servicio técnico.
	ajustado.	Consulte el apartado Ajustes.El descalci
	ajustada.	Consulte el apartado Ajustes.La dosis
	El depósito de sal está vacío.	Añada sal. Consulte el apartado de lavar por primera vez.
	Se utiliza detergente tres en uno y se activa el ajuste TAB (deferto en uno) y añada sal y gente tres en uno/todo en uno).	Dedactive el ajuste TAB (detergente tre
	Una temperatura demasiado alta y bavenalos objetos de vidrio a baja ter cantidad excesiva de detergente prudera y con una cantidad moderada causar decapado en el vidrio. Laddeertente. Póngase en contacto con e blemente, esto no puede remediary fabricante del detergente. pero sí prevenirse.
La vajilla tiene un revestimiento co/azul pegajoso.	blan-dosis de abrillantador ajustada demasiado alta.	Reduzca la cantidad. Consulte los apartados Antes de lavar por primera vez y Ajustes. Si el agua es muy tal vez tenga que diluir el abrillantado con agua al 50 %.
Quedan manchas tras el lavado.	Los restos de barra de labios den ser difíciles de eliminar.	YUtticepuen detergente con agente queador.
Se oye un repiqueteo durante el	Lavavajila no está bien colocada brazos aspersores no giran.	Asegúrese de que la vajilla esté colo da de forma segura. Haga girar los zos aspersores para asegurarse de qu no choquen contra ningún objeto.
La pantalla indica 1 minuto.	El programa está durando más previsto.	No lorealice ninguna acción; la próxima vez que seleccione este programa se mostrará el tiempo correcto.
	El tubo de desagüe está obstruido	Afeje lavavajillas deo desagüea por etorpol por el que está conectado al sifón c fregadero. Asegúrese de que no se ha obstruido con restos de suciedad. Asegúrese de que la parte cónica de la ría esté cortada de manera que el di tro interior sea de 14 mm como mír
	El tubo de desagüe tiene doblece	Asegúrese de que el tubo no tenga bleces ni codos excesivos.
		Limpie los filtros grueso y fino.Los filt
	Hay suciedad en la bomba de	Laciado. la bomba de vaciado. Consulte el apartado Mantenimiento y limpieza.
El lavavajillas huele mal.	Hay suciedad alrededor de las justas y la suciedad con un cepillo y en las esquinas.	Jutaspiey la suciedad con un cepillo y producto de limpieza que genere poca espuma.
	Ha seleccionado programas de bajo- aproximadamente una vez al mes temperatura durante un periodo gado.	Ejecute un programa de mayor tempera pron- aproximadamente una vez al mes gado.
La vajilla no sale bastante seca.		Active la opción Secado extra.La poter baja.
		Cargue el lavavajillas al máximo.El laviente.
	Es necesario añadir abrillantador, dosis ajustada es demasiado baja	Añada abrillantador o aumente la dosis de barrada abrillantador. Consulte los apartados Antes de lavar por primera vez y Ajes.
	Se utiliza detergente tres en uno y se activa el ajuste TAB (detergente tre en uno y se activa el ajuste TAB (defturdo en uno) y añada sal y gente tres en uno/todo en uno).	Dedactive el ajuste TAB (detergente tre en uno y se activa el ajuste TAB (defturdo en uno) y añada sal y gente tres en uno/todo en uno).
		Abra un poco la puerta una vez que programa haya terminado.

[mm]

Instrucciones de seguridad

Protección para el transporte de la p

• La conexión eléctrica, la toma de agua y el desagüvide retirar de la puerta la protección para el deben encomendarse a un profesional cualificado. al desembalar el lavavajillas.
• Siga en todo momento la normativa aplicable relativa a la fontanería y la electricidad.
• Tenga cuidado durante la instalación. Lleve guantes protectores. Debe haber siempre dos personas.
• Coloque una bandeja protectora impermeable en el suelo debajo del lavavajillas para evitar daños en caso de que se produzcan fugas de agua.
• Antes de fijar el lavavajillas, ejecute el programa Aclarado para hacer una prueba de funcionamiento. Asegúrese de que tome agua y la desagüe. Cerciórese también de que no haya fugas en ninguna conexión.

¡ADVERTENCIA!

Cierre el suministro de agua al instalar el lavavajillas.

¡ADVERTENCIA!

Antes de realizar cualquier tarea es importante desenchu-far la máquina de la red eléctrica o cortar la corriente.

Colocación del lavavajillas

El lavavajillas está diseñado para instalarse de forma pendiente, pero también se puede instalar debajo de encimera.

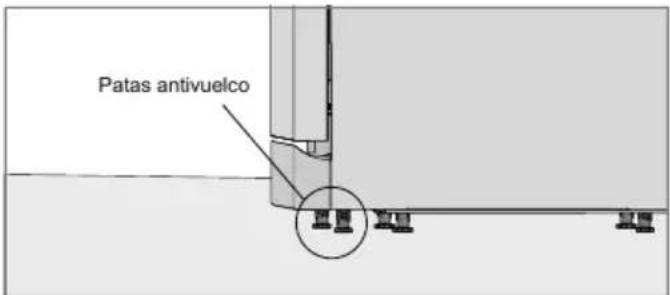

Ajuste de la altura y colocación del lavavajillas

6 Realice los ajustes finales en las patas delanteras lavavajillas no puede inclinarse más de 5 mm).
7 Una vez que las patas estén debidamente ajustad apriete firmemente las patas antivuelco contra el s

El lavavajillas también se puede instalar en un espas su encimera. Consulte Retirada de la cubierta del la llas.

Instalación exenta

1 Asegúrese de que la zona sobre la que se va a ins el lavavajillas sea firme. Ajuste la altura del lavavajillas utilizando las cuatro patas, de forma que el lavavajillas quede nivelado. El lavavajillas no se puede inclinar más de 5 mm.
2 Una vez que las patas estén debidamente ajustadas, apriete firmemente las patas antivuelco contra el suelo.

a instatar Conexión al desagüe

Instalación empotrada

1 Para empezar, mida la altura que hay desde el hasta el borde inferior de la encimera.
2 Mida la altura que hay desde el suelo hasta el superior del lavavajillas.
3 Ajuste las patas del lavavajillas girándolas en el de las agujas del reloj para subir la máquina o contrario a las agujas del reloj para bajarla.
4 Asegúrese de que haya una holgura de al menó entre la parte inferior de la encimera y la parte del lavavajillas.
5 Deslice el lavavajillas hasta colocarlo en su lugar.

• Tire de los tubos de suministro y desagüe tiempo que empuja el lavavajillas.
• Asegúrese de que los tubos no tengan dol codos excesivos, y de que nada pueda da

al mismo

El tubo de desagüe se puede extender un máximo (la longitud total del tubo no puede ser superior a pingún caso). Todos los empalmes y tubos de cone) deben tener un diámetro interno de 14 mm como r No obstante, lo ideal es sustituir el tubo de desagü otro tubo sin empalmes.

Ninguna parte del tubo de desagüe puede estar a 950 mm por encima de la base del lavavajillas. Tai

puede desaguar directamente a un sumidero del suela toma de pared debe estar situada fuera de la similar. De lo contrario, el tubo puede actuar como institución para que sea fácilmente accesible. No utili vaciar el lavavajillas. alargadores.

El tubo debe desaguar siempre a 350 mm por en la base de la máquina.

Asegúrese de que el tubo de desagüe no tenga

¡NOTA!

Al dirigir el tubo de desagüe hasta una boquilla xión en el colector de agua del fregadero (véase tración 1), tenga en cuenta que el tubo debe estado a la misma altura que la parte inferior del o de lo contrario el agua de fregar procedente dero podría regresar al lavavajillas. Para ver otras xiones alternativas, consulte las ilustraciones 2 y 3

de cone- Retirada de la cubierta del lavavajillas tel lavavajillas se puede instalar en un espacio sin s taegasterse retira la cubierta del lavavajillas, el lavava. elebregastalar de forma que quede cerrado por ambo ycose- encuentre debajo de una encimera separada. S .vavajillas se instala de forma que uno de los lados ble, es necesario colocar un accesorio de sujeción e borde posterior del lavavajillas. Los accesorios se pue adquirir en el mismo punto de venta que el lavavaj

Conexión a la toma de agua

Use solo el tubo de suministro incluido con el lavavajillas.

No reutilice tubos antiguos u otros tubos de suministro distintos de los originales.

El tubo de suministro debe equiparse con una llave de La llave de paso debe estar fácilmente accesible para sea posible cortar el suministro de agua si es necesario mover el lavavajillas.

Una vez finalizada la instalación, abra la llave de paso que la presión se estabilice y asegúrese de que todas conexiones estén bien apretadas.

Para la instalación en un nicho, consulte la sección ción del lavavajillas.

Conecte la máquina a una toma de agua fría...

...si tiene calefacción eléctrica o de gasoil.

Conecte la máquina a una toma de agua caliente (máx. 70 °C)...

...si tiene calefacción urbana, por energía solar o por energía geotérmica. Si se selecciona la conexión de agua caliente, se reducen la duración del programa y el consumo eléctrico del lavavajillas.

Conexión eléctrica

En la placa puede encontrar información sobre la conexión eléctrica. Las especificaciones de la placa deben coincidir con las del suministro eléctrico.

El lavavajillas se debe conectar a una toma con conexión a tierra.

Solicite la información de los institutos de ensayo a Lea el capítulo Solución de problemas antes de ponerse del correo electrónico en contacto con el departamento de asistencia técnica. [e-mail]. Facilite los detalles incluidos en la placa de características técnicas en todos los contactos. Incluya el número de artibicitud debe incluir los detalles de la placa de lo (1) y el número de serie (2). rísticas técnicas. Incluya el número de artículo (1) y

Información sobre etiquetado energético

Hoja de información, en cumplimiento con el Reglamento Delegado (UE) N.º 1059/2010 de la Comisión

Gorenje

	GS63160Designación del modelo:
Número de ajustes de espacio estándar:	131) A+Clase de eficiencia energética:
Consumo de energía anual(AE)	295 kWh al 2) ano t :1,04 kWhConsumo de energía para el ciclo de limpieza están
Consumo eléctrico
Modo desactivado o (P)	0,49 W
Modo dejar encendido): (P)	0,49 W
Consumo de agua anual c (AW)	3080 litros al 3) ano
Clase de eficiencia de secado:	A4) Programa Eco5) , sin opciones.Programa estándar:
	250 minutosTiempo de programa para el ciclo de limpieza est
	InfinitaDuración del modo dejar encendido (T
	47 dB(A) re 1 pWEmisiones de ruido:

1) Conforme al estándar, EN 50242.
2) Se basa en 280 ciclos de limpieza estándar con una conexión de agua fría y un consumo acorde con el modo de ahorro de energía. El consumo de energía real depende de cómo se utilice la máquina.
3) Se basa en 280 ciclos de limpieza estándar. El consumo de agua real depende de cómo se utilice la máquina.
4) En una escala de G (mínima eficiencia) a A (máxima eficiencia).
5) Este programa de lavado es el ciclo de limpieza estándar utilizado para compilar la información sobre etiquetado energético. Está pensado para lavar platos normalmente sucios y es el programa más eficaz en cuanto al consumo combinado de energía y

Datos técnicos

848-898 mmAltura:

600 mmAnchura:

596 mmFondo:

0,03-1,0 MPaPresión del agua:

Vea la placa de características.Conexión eléctrica:

Vea la placa de características.Potencia nominal:
