ZDS 405 X - Lavavajillas ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas
Marca	Zanussi
Modelo	ZDS 405 X
Dimensiones (alto x ancho x profundidad)	85 cm x 60 cm x 60 cm
Peso	Aproximadamente 45 kg
Capacidad	12 cubiertos
Nivel de ruido	49 dB
Clase energética	E
Consumo de agua por ciclo	10,5 L
Alimentación eléctrica	220-240 V, 50 Hz
Potencia total	2200 W
Tipo de instalación	Bajo encimera o integrable
Controles	Electrónicos con pantalla digital
Programas de lavado	Eco, Intensivo, Rápido, Vidrio, Automático
Cestas ajustables	Sí, cesta superior regulable en altura
Uso de sal regeneradora	Sí, con indicador de nivel
Abrillantador	Sí, con dosificador automático
Filtro de impurezas	Filtro de malla de autolimpieza
Protección contra fugas	Sistema AquaControl
Seguridad infantil	Bloqueo de teclas integrado
Mantenimiento	Limpieza periódica de filtros y brazos aspersores
Piezas de repuesto	Disponibles en servicio técnico oficial

Preguntas frecuentes - ZDS 405 X ZANUSSI

¿Cómo instalo correctamente el lavavajillas ZDS 405 X?

La instalación debe realizarla un técnico cualificado. Asegúrate de que el aparato esté nivelado y conectado a la red de agua con presión adecuada. La toma de tierra es obligatoria.

¿Qué tipo de sal debo usar y cuándo añadirla?

Utiliza sal específica para lavavajillas. Añádela antes del primer uso y cuando el indicador de sal se encienda. La sal ablanda el agua para evitar cal en los platos.

¿Cómo limpio el filtro del lavavajillas?

El filtro está ubicado en el fondo del aparato. Gíralo para extraerlo, límpialo bajo el grifo con agua tibia y un cepillo suave. Realiza esta limpieza mensualmente.

¿Qué debo hacer si el lavavajillas no drena el agua?

Primero comprueba que el desagüe no esté obstruido. Revisa el filtro y la manguera de salida. Si el problema persiste, puede haber una obstrucción en la bomba de drenaje.

¿Cómo selecciono el programa adecuado?

Consulta la tabla de programas de la guía. Para vajilla normal, usa el programa Eco; para ollas muy sucias, el Intensivo. El programa Rápido es para cargas ligeras.

¿Cuánta agua consume en un ciclo eco?

El modelo ZDS 405 X consume aproximadamente 10,5 litros en el programa Eco. Esto equivale a un uso eficiente del agua y la energía.

¿Cómo cargo los platos para obtener mejores resultados?

Coloca los platos boca abajo, los vasos y tazas inclinados, y los cubiertos con las puntas hacia abajo. No bloquees los brazos aspersores con objetos grandes.

¿Qué significa el código de error E15?

El error E15 indica un problema con el sistema de seguridad contra fugas (AquaControl). Apaga el aparato y cierra la llave de paso, luego contacta con el servicio técnico.

¿Es necesario usar abrillantador?

Sí, el abrillantador mejora el secado y evita manchas de agua en los platos. Ajusta la dosis mediante el dosificador según la dureza del agua.

¿Cómo puedo obtener piezas de repuesto?

Las piezas están disponibles a través del servicio técnico oficial de Zanussi. Puedes solicitar repuestos como cestas, filtros o brazos aspersores con el número de modelo.

MANUAL DE USUARIO ZDS 405 X ZANUSSI

Manual de instrucciones

Lavavajillas

ZDS 405X

Gracias por elegir nuestro electrodoméstico

Esperamos que disfrute con él y que vuelva a tener en cuenta nuestra marca al adquirir nuevos aparatos para el hogar. Lea atentamente este manual de instrucciones y manténgalo como documento de referencia mientras conserve el aparato. El manual de instrucciones debe transferirse al nuevo usuario en caso de que el aparato cambie de propietario.

Índice de materias

Información sobre seguridad ____ 3
Panel de mandos ____ 4
Programas de lavado ____ 9
Primer uso ____ 9
Ajuste del descalcificador de agua ____ 10
Carga de sal para lavavajillas ____ 11
Carga de abrillantador ____ 12
Ajuste de la cantidad de abrillantador ____ 13
Carga de cubiertos y vajilla ____ 13
Uso de detergente ____ 16

"Función Multitab" ____ 17
Descarga del lavavajillas ____ 18
Mantenimiento y limpieza ____ 19
Aspectos medioambientales ____ 21
Qué puede hacer ... ____ 21
Datos técnicos ____ 23
Valores de consumo ____ 24
Consejos para los institutos de pruebas ____ 24
Instalación ____ 25

Salvo modificaciones

Información sobre seguridad

En interés de su seguridad y con el fin de garantizar un uso correcto, antes de instalar y utilizar por primera vez el aparato, lea detenidamente este manual de usuario, incluyendo sus consejos y advertencias. Para evitar errores y accidentes innecesarios, es importante asegurarse de que todas las personas que utilicen el aparato estén totalmente familiarizadas con su funcionamiento y elementos de seguridad. Guarde estas instrucciones y asegúrese de que permanezcan con el aparato si éste se mueve o vende, con el fin de que todo aquel que lo utilice a lo largo de su vida esté debidamente informado sobre el uso del aparato y la seguridad.

Uso correcto

• Este lavavajillas está destinado exclusivamente al lavado de utensilios del hogar aptos para el lavado a máquina.
• No introduzca disolventes en el lavavajillas. Existe riesgo de explosión.
• Los cuchillos y otros objetos con puntas afiladas deben colocarse en el cesto para cubiertos con la punta hacia abajo, o en posición horizontal en el cesto superior.
• Utilice exclusivamente productos (detergente, sal y abrillantador) adecuados para lava-vajillas.
• No abra la puerta con el aparato en funcionamiento, ya que puede producirse la salida de vapor caliente.

• No retire platos del lavavajillas antes de que finalice el ciclo de lavado.

• Después del usar el aparato, desconecte la alimentación eléctrica y cierre el suministro de agua.

• Este producto debe ser reparado por un técnico de servicio autorizado, y sólo se deben utilizar piezas de recambio originales.
• Nunca intente reparar la máquina personalmente. Las reparaciones realizadas por personal sin experiencia pueden provocar lesiones personales o desperfectos graves. Póngase en contacto con el Centro de servicio técnico. Solicite siempre piezas de recambio originales.

Seguridad general

• Los detergentes para lavavajillas pueden causar quemaduras químicas en los ojos, la boca y la garganta. ¡Podrían suponer un riesgo para la vida humana! Respete las instrucciones de seguridad del fabricante del detergente para lavavajillas.
• El agua de su lavavajillas no es potable. Todavía puede haber restos de detergente en su máquina.
• Asegúrese de que la puerta del lavavajillas se encuentre siempre cerrada cuando no se esté cargando o descargando el mismo. De esta manera, evitará que alguien se tropiece con la puerta abierta y se haga daño.
• No se siente ni se ponga de pie sobre la puerta abierta.

Seguridad infantil

• Este aparato se ha diseñado para su funcionamiento por parte de adultos. No permita que los niños utilicen el lavavajillas sin vigilancia.
• Mantenga todo el embalaje alejado de los niños. Existe peligro de asfixia.
• Mantenga todos los detergentes en un lugar seguro fuera del alcance de los niños.
• Mantenga los niños alejados del lavavajillas cuando la puerta esté abierta.

Instalación

• Compruebe si el lavavajillas ha sufrido daños durante el transporte. Nunca se debe conectar una máquina dañada. Si el lavavajillas está dañado, comuníquelo al distribuidor.
• Es necesario retirar todo el material de embalaje antes del uso.
• Cualquier trabajo eléctrico o de fontanería que requiera la instalación de este aparato

debe realizarse por un profesional cualificado.

• Por razones de seguridad, es peligroso alterar las especificaciones o intentar modificar este producto en modo alguno.
• En ningún caso debe utilizar el lavavajillas si observa deterioro en el cable de alimentación eléctrica o los tubos de agua; o si el panel de mandos, la superficie superior o la zona de peana presentan daños, de modo que pudiera accederse fácilmente al interior del aparato. Para evitar riesgos, póngase en contacto con el Centro de servicio técnico.
• Nunca se deben perforar los laterales del lavavajillas, pues podrían producirse daños en los componentes hidráulicos y eléctricos.

PRECAUCIÓN

Al realizar las conexiones eléctricas y de agua, siga atentamente las instrucciones suministradas en los párrafos específicos.

Panel de mandos

1 Tecla e indicador luminoso de encendido/apagado
2 Teclas de selección de programa
3 Tecla de inicio diferido
4 indicadores luminosos
5 Visor digital
6 Teclas de función

Modo de ajuste

El aparato se encuentra en modo de ajuste cuando se enciende el indicador de encendido/apagado y se apagan todos los indicadores de programa.

Recuerde siempre que para realizar operaciones como:

• seleccionar un programa de lavado
• ajustar el descalcificador de agua
• activar/desactivar el distribuidor de abrillantador el lavavajillas DEBE estar en modo de ajuste.

IMPORTANTE

Cuando hay un indicador de programa encendido, el último programa aplicado sigue seleccionado.

En este caso el programa debe cancelarse: Mantenga pulsadas a la vez las dos teclas de función Cancel (B y C) hasta que se apaguen todas las teclas de programa. El programa se cancela y la máquina activa el modo de ajuste.

Teclas de función

Además del programa de lavado, con la ayuda de estas teclas puede seleccionar las funciones siguientes.- el ajuste del descalcificador de agua,- la cancelación de un programa en marcha.- la activación/desactivación del distribuidor de abri-llantador

Visor digital

En el visor digital se indica lo siguiente:- el nivel de dureza en el que se ha ajustado el des- calcificador de agua,- el tiempo que queda aproximadamente para que termine el programa,- la activación/desactivación del distribuidor de abri-llantador,- el final del programa (aparece el valor cero),- la cuenta atrás del inicio diferido,- los códigos de avería relacionados con fallos del lavavajillas.

IMPORTANTE

Seleccione el programa de lavado y el inicio diferido con la puerta entreabierta. El programa o la cuenta atrás del inicio diferido sólo empieza

a funcionar cuando se cierra la puerta. Hasta ese momento es posible modificar el ajuste realizado.

Teclas de selección de programa

- Inicio del programa de lavado:

1. Pulse la tecla On/Off.
2. Pulse la tecla del programa que desee. El indicador correspondiente permanece encendido y los indicadores de los demás programas se apagan. En el visor digital aparece parpadeando la duración del programa (en minutos).
3. El indicador luminoso del programa en curso se enciende.
4. El programa se pone automáticamente en marcha cuando se cierra la puerta del lavavajillas. La duración del programa deja de parpadear en el visor digital y el indicador luminoso del programa en curso permanece encendido.

IMPORTANTE

Una vez que el programa de lavado está funcionando, es preciso cancelarlo para realizar cambios.

- Cancelación de un programa de lavado en marcha:

1. Pulse sin soltar las teclas de función B y C a la vez hasta que TODOS los indicadores luminosos de las teclas de programa se enciendan.
2. Suelte las teclas de función B y C.
3. Apague el lavavajillas con la tecla On/Off o seleccione otro programa de lavado (compruebe si hay detergente en el dispensador de detergente).

Tecla de inicio diferido

Esta tecla permite retrasar el inicio del programa entre 1 y 19 horas. Después de seleccionar el programa de lavado, pulse esta tecla hasta que la cantidad de horas que quiera retrasar el inicio parpadee en el visor digital. La cuenta atrás comienza automáticamente al cerrar la puerta del lavavajillas. El programa de lavado se pone en marcha de forma automática cuando termina la cuenta atrás.

- Cancelación del inicio diferido en marcha:

Para cancelar el inicio diferido una vez que comienza la cuenta atrás, es preciso apagar y encender el lava-vajillas; siga las mismas instrucciones que se ofrecen para "Cancelación del programa de lavado en marcha".

IMPORTANTE

Cuando se cancela el inicio diferido también se cancela el programa de lavado elegido. En ese caso hay que seleccionar el programa de lavado otra vez.

IMPORTANTE

El programa de lavado y el inicio diferido también se pueden seleccionar con la puerta cerrada. De esta forma SÓLO se dispone de 3 segundos para elegir otro programa o un inicio

diferido después de pulsar la tecla de un programa de lavado. Transcurrido ese intervalo de tiempo, el programa seleccionado se pone automáticamente en marcha.

Indicadores luminosos
Programa en marcha	Se enciende cuando se selecciona un programa de lavado.Si se programa el inicio diferido, este indicador luminoso se apaga y vuelve a encenderse cuando termina la cuenta atrás y el programa de lavado se pone en marcha.
→|Fin de programa	Se enciende cuando finaliza el programa de lavado.
Multitab	Indica la activación/desactivación de la función Multitab (consulte "función Multitab").
S Carga de sal	Se enciende cuando es necesario añadir sal especial. Puede permanecer varias horas encendido después de la carga de sal.

Indicadores luminosos

Carga de abrillantador

Se enciende cuando es necesario añadir abrillantador.

Programas de lavado

Programa	Grado de suciedad	Tipo de carga	Descripción del programa
70 °C	Gran suciedad Vajilla, cubertería, ollas y sartenes		PrelavadoLavado principal2 aclarados intermediosAclarado finalSecado
65 °C	Suciedad normal Vajilla, cubertería, ollas y sartenes		PrelavadoLavado principal1 aclarado intermedioAclarado finalSecado
60 °C1)	Suciedad ligera Vajilla y cubertería Lavado principal		Aclarado final
[XDC8]50 °C2)	Suciedad normal Vajilla y cubertería Prelavado		Lavado principal1 aclarado intermedioAclarado finalSecado
	CualquieraCarga parcial (se completará a lo largo del día).		1 aclarado en frío (para evitar que los restos de comida se peguen entre sí).Este programa no requiere el uso de detergente.

1) Es ideal cuando el lavavajillas está parcialmente lleno. Se trata del programa diario perfecto para las necesidades de una familia de 4 personas que sólo desea cargar la vajilla y cubertería del desayuno y la comida.

2) Programa de prueba para organismos de control.

Primer uso

Antes de utilizar el lavavajillas por primera vez:

• Compruebe que las conexiones eléctricas y de agua son conformes con las instrucciones de instalación.
• Retire todo el material de embalaje del interior del aparato.
• Ajuste el descalcificador de agua.
• Vierta 1 litro de agua en el recipiente de sal y a continuación llénelo con sal para lava-vajillas.

- Llene el depósito de abrillantador.

Si desea utilizar pastillas combinadas con detergente como: "3 en 1", "4 en 1", "5 en 1" etc... ajuste la función Multitab (consulte "Función Multitab").

Ajuste del descalcificador de agua

El lavavajillas cuenta con un descalcificador de agua que elimina sales y minerales del suministro de agua, ya que podrían afectar o deteriorar el funcionamiento de la máquina.

Cuanto mayor sea el contenido de dichos minerales y sales, más dura será el agua. La dureza del agua se mide con escalas equiva-

lentes, en grados alemanes (°dH), grados franceses (°TH) y mmol/l (milimol por litro, unidad internacional de la dureza del agua).

El descalcificador debe ajustarse en función de la dureza que presente el agua de su zona. La empresa local de suministro de agua puede indicarle el grado de dureza de la misma.

Dureza del agua Selección del ajuste de dureza			del agua		Uso de sal
°dH °TH mmol/l manualmente electrónica-				mente
51 - 70	91 - 125	9,1 - 12,5	2	nivel 10	sí
43 - 50	76 - 90	7,6 - 8,9	2	nivel 9	sí
37 - 42	65 - 75	6,5 - 7,5	2	nivel 8	sí
29 - 36	51 - 64	5,1 - 6,4	2	nivel 7	sí
23 - 28	40 - 50	4,0 - 5,0	2	nivel 6	sí
19 - 22	33 - 39	3,3 - 3,9	2	nivel 5	sí
15 - 18	26 - 32	2,6 - 3,2	1	nivel 4	sí
11 - 14	19 - 25	1,9 - 2,5	1	nivel 3	sí
4 - 10	7 - 18	0,7 - 1,8	1	nivel 2	sí
< 4	< 7	< 0,7	1	nivel 1	no

El descalcificador de agua se debe ajustar de dos maneras: de forma manual, mediante el

selector de dureza del agua, y de forma electrónica.

Ajuste manual del descalcificador de agua (consulte la tabla)

Sitúe el conmutador en la posición 1 o 2

El descalcificador de agua se ajusta en fábrica en la posición 2.

Ajuste electrónico del descalcificador de agua (consulte la tabla)

El descalcificador de agua se ajusta en fábrica en la posición 5.

1. Pulse la tecla On/Off. El lavavajillas debe estar en modo de ajuste.
2. Pulse sin soltar las teclas de función B y C, a la vez hasta que los indicadores de las teclas A, B y C empiecen a destellar.
3. Pulse la tecla de función A, las luces de las teclas de funciones B y C se apagan mientras que la de la tecla de función A sigue destellando. En el visor digital aparece el nivel.

Carga de sal para lavavajillas

Ejemplos:

5 Len el visor = nivel 5 1 0 Len el visor = nivel 1 0

1. Para cambiar el nivel, pulse la tecla de función A. El nivel cambia cada vez que se pulsa la tecla. (Para la selección de un nuevo nivel, consulte la tabla.)

Ejemplos:

si el nivel actual es 5, al pulsar la tecla de función A una vez, se selecciona el nivel 6. si el nivel actual es 10, al pulsar la tecla de función A una vez, se selecciona el nivel 1.

1. Para grabar la operación en memoria, apague el lavavajillas mediante la tecla On/Off.

PRECAUCIÓN

Utilice sólo sal especial adecuada para lava-vajillas.

Desenrosque la tapa.

Sólo antes de cargar sal por primera vez, llene con agua el recipiente para sal.

Utilice el embudo suministrado para verter sal hasta llenar el recipiente.

Elimine los restos de sal. Vuelva a colocar la tapa y ajústela girándola a dere- cha hasta alcanzar el tope con un chasquido.

Inicie de inmediato un programa completo.

IMPORTANTE

El agua del contenedor se desborda cuando se añade sal.

IMPORTANTE

Recargue con sal especial cuando se encienda el indicador del panel de mandos.

Carga de abrillantador

Cargue el depósito de líquido abrillantador. El nivel de llenado máximo se indica mediante el texto "max"

Limpie los restos de abri- llantador desbordado. Cierre la tapa y presiónela hasta que encaje en su si- tio.

PRECAUCIÓN

No llene el depósito de abrillantador con otros productos (como productos limpiadores para lavavajillas o detergente líquido). Podría dañar el aparato.

IMPORTANTE

Cuando el indicador del panel de mandos se encienda, añada abrillantador.

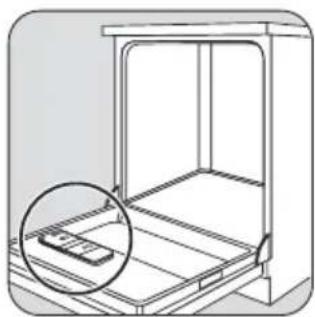

Ajuste de la cantidad de abrillantador

Aumente la dosis si observa gotas de agua o motas de cal en la vajilla tras el lavado.

Reduzca la dosis si observa marcas blanque-cinas en la vajilla o una película azulada en las copas o la hoja de los cuchillos.

Abra la tapa. Ajuste la cantidad de abri-

llantador. (La dosis se ajusta en fábrica en la posición 4).

Cierre la tapa y presiónela hasta que encaje en su sitio.

Carga de cubiertos y vajilla

No se pueden lavar en el lavavajillas esponjas, paños de limpieza y cualquier otro objeto que pueda absorber el agua.

• Antes de cargar los platos, debe:
• Retirar toda la comida y restos que queden en los platos.
• Ablandar los restos de comida quemada en las sartenes
• A la hora de cargar los platos y cubiertos, tenga en cuenta lo siguiente:
• Los platos y cubiertos no deben impedir la rotación de los aspersores.
• Cargue los artículos huecos como, por ejemplo, tazas, vasos, sartenes, etc. con la abertura hacia abajo para que no se pueda acumular agua en el recipiente o una base profunda.

- Los platos y cubiertos no deben estar uno dentro otro ni cubrirse mutuamente.

- Para evitar daños en los vasos, éstos no deben tener contacto.

– Coloque los objetos pequeños en la cesta para cubiertos.

• Los artículos de plástico y las sartenes con revestimientos antiadherentes tienden a retener gotas de agua; estos artículos no se secarán tan bien como los artículos de porcelana y acero.
• Los artículos ligeros (fuentes de plástico, etc.) se deben cargar en la cesta superior y disponer de tal forma que no se muevan.

En relación con el lavado en lavavajillas, los siguientes cubiertos y platos no son adecuados: son adecuados con limitaciones:

• Cubiertos con empuñaduras de madera, carey, porcelana o nácar.
• Artículos de plástico que no sean refractarios.
• Cubiertos antiguos con piezas pegadas que no resistan altas temperaturas.
• Cubiertos o platos pegados.
• Artículos de peltre o cobre.
• Vasos de cristal de plomo.
• Artículos de acero con tendencia a la oxidación.
• Fuentes de madera.

• Artículos de fibras sintéticas.

• Lave la loza en el lavavajillas sólo si el fabricante especifica que es segura para lavavajillas.

• Los diseños vitrificados pueden desteñir si se lavan en máquina con frecuencia.
• Las piezas de plata y aluminio tienden a decolorarse durante el lavado: Los restos como, por ejemplo, clara de huevo, yema de huevo y mostaza a menudo decoloran y manchan la plata. Por tanto, elimine siempre de inmediato cualquier resto existente en la plata si no se va a lavar justo después de su uso.

Coloque los cubiertos. Para obtener mejores resultados, es conveniente utilizar la rejilla para cubiertos suministrada (si el tamaño de los cubiertos lo permite)

Coloque los cuchillos y otros objetos cortantes con el mango hacia arriba. Existe riesgo de sufrir heridas

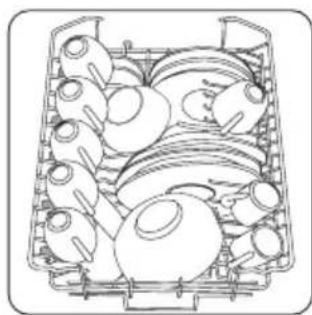

Cargue el cesto inferior. Los platos y las tapas grandes se deben colocar en torno al borde del cesto.

Los dos soportes dentados del cesto inferior se pueden bajar con facilidad para cargar ollas, sartenes y ensaladeras.

Cargue el cesto superior. Los objetos ligeros (cuencos de plástico, etc.) deben colocarse en el cesto superior y ordenarse de modo que no se muevan.

Para los objetos más altos, es posible abatir los estantes para tazas.

Ajuste de la altura del cesto superior

Si es necesario lavar platos muy grandes, es posible colocarlos en el cesto inferior tras des-

plazar el cesto superior a la posición más elevada.

Altura máxima de platos en:

Cesto superior Cesto inferior

Con el cesto superior elevado 20 cm 31 cm

Con el cesto superior bajado 24 cm 27 cm

Desplace los topes de las guías delanteras (A) del cesto superior hacia fuera y extraiga el cesto.

Vuelva a colocar el cesto en la posición más elevada y los topes (A) en su posición original.

IMPORTANTE

Cuando el cesto se encuentra en la posición más elevada no es posible utilizar los estantes para tazas.

Uso de detergente

IMPORTANTE

Utilice sólo detergentes adecuados para lava-vajillas.

Respete las recomendaciones de dosificación y almacenamiento del fabricante.

Introduzca el detergente en el compartimento A.

Respete los niveles de do- sificación.

Para programas con pre-lavado, añada una dosis adicional de detergente en el compartimento B.

Si utiliza pastillas de detergente: coloque las pastillas de detergente en el compartimento A.

Pastillas de detergente

Las pastillas de detergente de diferentes fabricantes se disuelven a diferente velocidad. Por esta razón, algunas pastillas de detergente no alcanzan todo su poder de limpieza durante

"Función Multitab"

Este aparato está equipado con la "función Multi-Tab", que permite utilizar las pastillas combinadas de detergente "Multi-Tab".

programas cortos de lavado. Por tanto, utilice programas largos de lavado cuando utilice pastillas de detergente con el fin de garantizar la completa eliminación de los restos de detergente.

Estos productos son detergentes con funciones combinadas de limpieza, aclarado y sal. También pueden contener otros agentes dife-

rentes en función del tipo de pastilla que elija ("3 en 1", "4 en 1", "5 en 1", etc.)

Compruebe si estos detergentes son adecuados para la dureza de su agua. Consulte las instrucciones del fabricante.

Una vez seleccionada esta función, también permanecerá activa para los siguientes programas de lavado.

Al seleccionar esta función, se desactiva automáticamente la toma de abrillantador y sal del depósito de suministro respectivo y también se desactivan los indicadores luminosos de la sal y el abrillantador.

Seleccione la "función Multi-Tab" antes de iniciar un programa de lavado.

Cuando se utiliza la "función Multi-Tab", pueden variar las duraciones de los ciclos.

Una vez en marcha el programa, la "función Multi-Tab" NO se puede modificar.

Si desea excluir la "función Multi-Tab", debe cancelar el ajuste del programa y después de-sactivar la "función Multi-Tab". En este caso, debe volver a ajustar un programa de lavado (y las opciones deseadas).

Activación/desactivación de la función Multi-Tab

Pulse simultáneamente y mantenga pulsadas las dos teclas Multitab (teclas de función D y E) hasta que el indicador luminoso Multitab se ilumine. Esto significa que la función está activa.

Para desactivar la función, vuelva a pulsar las mismas teclas hasta que se apague el indicador luminoso correspondiente al símbolo de la función Multitab.

Si los resultados de secado no son satisfactorios, le recomendamos:

1. Llenar de abrillantador el dosificador de abrillantador.

2. Activar el dosificador del abrillantador.

3. Ajustar la dosificación del abrillantador en la posición 2.

- Sólo se puede activar/desactivar el dosificador del abrillantador con la función "Multitab" activa.

Activación/desactivación del dosificador del abrillantador

1. Pulse la tecla On/Off. El lavavajillas se debe encontrar en el modo de ajuste.
2. Pulse simultáneamente las teclas B y C hasta que las luces de las teclas A, B y C comiencen a parpadear.
3. Pulse la tecla B; las luces de las teclas A y C se apagan, mientras que la luz de la tecla B continúa parpadeando. La pantalla digital indica el ajuste actual: 0 d = Dosificador del abrillantador desactivado.
4. Para modificar el ajuste, vuelva a pulsar la tecla B; la pantalla digital indica el nuevo ajuste: / d = Dosificador del abrillantador activado.
5. Para memorizar la operación, apague el lavavajillas pulsando la tecla On/Off.

Si decide volver a utilizar el sistema de detergente estándar, le recomendamos:

1. Desactivar la función "Multitab".
2. Volver a llenar el depósito de sal y el dosificador del abrillantador.
3. Ajustar al máximo la dureza de agua y poner un programa de lavado normal sin cargar ningún plato.
4. Ajustar la dureza de agua según la dureza del agua de su zona.
5. Ajustar la dosificación del abrillantador.

Descarga del lavavajillas

• Los platos calientes son sensibles a los golpes.
  Por lo tanto, es necesario esperar a que la vajilla se enfríe antes de retirarla del lava-vajillas.
• Vacíe primero el cesto inferior y a continuación el superior; de ese modo evitará el goteo desde el cesto superior sobre la vajilla situada en el inferior.

Mantenimiento y limpieza

- Es posible la presencia de agua en los costados y la puerta del lavavajillas, ya que el acero inoxidable se enfría antes que la vajilla.

PRECAUCIÓN

Cuando el programa de lavado haya concluido, es conveniente desenchufar el lavavajillas y cerrar el grifo.

Limpieza de los filtros

IMPORTANTE

El lavavajillas NUNCA se debe utilizar sin filtros. La reinstalación incorrecta de los filtros reducirá la calidad del lavado.

Limpie los filtros A, B y C a fondo con agua corriente.

Gire el asa aproximadamente 1/4 en sentido contrario a las agujas del reloj y extraiga los filtros B y C.

Extraiga el filtro A de la base del compartimiento de lavado.

Vuelva a colocar los filtros y fijelos girando el asa en el sentido de las agujas del reloj hasta el tope.

Limpieza de los brazos aspersores

NO intente extraer los brazos aspersores.

Si observa que los residuos de alimentos han taponado los orificios de los brazos aspersores, elimínelos con un palillo.

Limpieza externa

Limpie las superficies externas de la máquina y del panel de mandos con un paño suave y húmedo. Si es necesario, utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos ni disolventes (acetona, tricloroetileno, etc.).

Limpieza interna

No olvide limpiar periódicamente las juntas de la puerta y los distribuidores de detergente y abrillantador con un paño húmedo.

Se recomienda que cada 3 meses ejecute un programa de lavado para vajilla muy sucia, utilizando detergente pero con el lavavajillas vacío.

Periodos prolongados sin funcionamiento

Si no utiliza la máquina durante un tiempo prolongado, es conveniente:

1. Desenchufar la máquina y cerrar el conducto de agua.
2. Dejar la puerta entreabierta para evitar la aparición de olores desagradables.
3. Dejar el interior de la máquina limpio.

Precauciones en caso de congelamiento

No sitúe la máquina en lugares con temperaturas por debajo de 0 °C. Si tal cosa es inevitable, vacíe la máquina, cierre la puerta, desconecte el tubo de entrada de agua y vacíelo.

Desplazamiento de la máquina

Si debe desplazar la máquina (por mudanza, etc.):

1. Desenchúfela.

2. Cierre el grifo.

3. Extraiga los tubos de entrada de agua y de desagüe.

Aspectos medioambientales

El símbolo que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

Material de embalaje

Los materiales de embalaje son ecológicos y se pueden reciclar. Los componentes plásticos

Qué puede hacer ...

El lavavajillas no se pone en marcha o se detiene durante el funcionamiento. Algunos problemas, que pueden deberse sencillamente a falta de mantenimiento o a descuidos, pueden resolverse con la ayuda de las indicaciones de

1. Retire la máquina junto con los tubos. No incline la máquina durante su transporte.

se identifican con marcas, por ej. >PE <, >PS <, etc. Deseche los materiales de embalaje en los contenedores de uso público destinados a tal efecto.

PRECAUCIÓN

Si se va a desechar la unidad:

• Extraiga la clavija de la toma de corriente.
  • Corte el cable, la clavija y deséchelos.
• Elimine el cierre de la puerta. Esto evitará que los niños al jugar queden atrapados dentro y pongan en riesgo su vida.

la tabla, sin necesidad de llamar al servicio técnico.

Apague el lavavajillas, abra la puerta y lleve a cabo las acciones de corrección recomendadas.

Código de fallo y avería Causa y soluciones posibles
,10en el visor digital aparece el código de avería.El lavavajillas no carga agua.	El grifo está bloqueado o tiene incrustaciones cal-cáreas.Limpie el grifo.El grifo está cerrado. Abra el grifo.El filtro (si está presente) de la conexión de tubo roscado del tubo de entrada de agua está obstruido.Limpie el filtro del tubo roscado de entrada de agua.El tubo de entrada de agua no está bien instalado o está doblado u oprimido.Compruebe la conexión del tubo de desagüe.
,20en el visor digital aparece el código de avería.El lavavajillas no desagua.	El desagüe está obstruido.Limpie el desagüe.El tubo de desagüe no está bien instalado o está doblado u obstruido.Compruebe la conexión del tubo de desagüe.
,30en el visor digital aparece el código de avería.El dispositivo anti-inundación está activado.	Cierre el grifo y póngase en contacto con el Centro de servicio técnico.
El programa no se inicia. • La puerta del lavavajillas no	está cerrada correcta-mente. Cierre la puerta.El enchufe principal no está conectado a la toma.Conecte el enchufe principal.Se ha quemado el fusible de la caja de fusibles de la vivienda.Cambie el fusible.Se ha seleccionado el inicio diferido.Si decide lavar la vajilla de inmediato, cancele el inicio diferido.

Una vez realizadas las comprobaciones anteriores, cierre la puerta y conecte el lavavajillas. Pulse el botón del programa que estaba en marcha antes de la aparición de la alarma. El programa continuará a partir del punto en que se interrumpió.

Si el código de avería o fallo reaparece, llame al Centro de servicio técnico.

En caso de producirse otros códigos de fallo no descritos en la tabla anterior, consulte al Centro de servicio técnico.

Llame al Centro de servicio técnico e indique el modelo (Mod.), el número de producto (PNC) y el número de serie (S.N.).

Esa información se puede encontrar en la placa de datos técnicos situada en el costado de la puerta del lavavajillas.

Para que siempre tenga los datos a mano, es conveniente que los anote aquí:

Mod.:

PNC :....

S.N.:

Los resultados del lavado no son satisfactorios

La vajilla no está limpia • Se ha seleccionado el programa de lavado equivo-cado.
	• La vajilla se ha dispuesto de tal modo que el agua no llega a todas las partes de la superficie. No se deben sobrecargar los cestos.
	• Los brazos aspersores no giran libremente por la disposición incorrecta de la carga.
	• Los filtros de la base del compartimiento de lavado están sucios o colocados de forma incorrecta.
	• Se ha utilizado poco o ningún detergente.
	• Si se observan depósitos de cal en la vajilla; el recipiente de sal está vacío o se ha ajustado un nivel de descalcificador incorrecto.
	• La conexión del tubo de desagüe es incorrecta.
	• La tapa del recipiente de sal no está debidamente cerrada.
La vajilla aparece mojada y deslucida • No se utilizó abrillantador.
	• El distribuidor de abrillantador está vacío.
Se ven rayas, puntos blancos o una película azulada en copas y platos	• Reduzca la dosificación de abrillantador.
Se han secado gotas de agua en copas y platos • Aumente la dosificación de abrillantador.
	• La causa podría ser el detergente. Llame al teléfono de atención al cliente del fabricante del detergente.

Si después de las comprobaciones anteriores persiste el problema, contacte al Centro de servicio técnico.

Datos técnicos

Medidas Ancho x Alto x Fondo (cm) 45 x 85 x 63

Conexión eléctrica

Voltaje - Alimentación general - Fusible

Los datos de la conexión eléctrica se indican en la placa de datos técnicos, situada en el borde interno de la puerta del lavavajillas.

Presión del suministro de agua Mínima - Máxima (MPa)	0,05 - 0,8
Capacidad Cubiertos 9

Valores de consumo

Los valores de consumo pretenden servir de guía y dependen de la presión y la temperatura

del agua y también de las variaciones en el suministro de corriente y la cantidad de platos.

Valores de consumo
Programa Duración del programa(en minutos)	Consumo de energía(en kWh)	Agua (litros)
	80 - 90 1,5 - 1,7 18 - 20
70 °C
	90 - 100 1,1 - 1,2 15 - 16
65 °C
	30 0,8 8
60 °C
	160 - 170 0,8 - 0,9 12 - 13
	12 0,1 3,5

1) Programa de prueba para organismos de control

Consejos para los institutos de pruebas

La prueba de conformidad con EN 60704 debe realizarse con el aparato cargado por completo y utilizando el programa de prueba (consulte "Valores de consumo").

La prueba de conformidad con EN 50242 debe realizarse con el recipiente de sal y el distribui-

dor de abrillantador cargados con los productos respectivos y utilizando el programa de prueba (consulte "Valores de consumo").

Carga completa: 9 cubiertos estándar

Cantidad de detergente necesaria 5 g + 20 g (Tipo B)
Ajuste de abrillantador posición 4 (Tipo III)

Cesto superior sin cuenco y ensa- ladera más pequeños

Cesto superior con cuenco y ensa- ladera más pequeños

estantes para tazas: posición A

Cualquier trabajo eléctrico y/o de fontanería que sea necesario para instalar este aparato lo debe llevar a cabo un electricista y/o fontanero cualificado o una persona competente.

Conexión de agua

ADVERTENCIA

El lavavajillas no debe conectarse a depósitos de agua abiertos ni a calentadores de agua instantáneos. Este lavavajillas puede llenarse con agua caliente (máx. 60 °C) o fría. No obstante, se recomienda contar con un suministro de agua fría.

ADVERTENCIA

Utilice exclusivamente un juego de tubos nuevos para la conexión con el suministro de agua; no se deben reutilizar los juegos de tubos antiguos.

PRECAUCIÓN

Si la máquina se conecta a tubos nuevos o tubos que no se han utilizado durante mucho tiempo, es necesario dejar correr el agua durante unos minutos antes de conectar el tubo de carga.

Manguera de entrada

Conecte la manguera de entrada a un grifo con una rosca externa de 3/4".

La manguera de entrada se puede girar a izquierda o derecha para adaptarse a la instalación mediante la contratuerca. La contratuerca debe estar colocada correctamente para evitar fugas de agua.

Conecte la manguera de desagüe al fregadero.

Altura necesaria: de 30 a 100 cm sobre la parte inferior del lavavajillas.

Asegúrese de que las mangueras no estén do- bladas, aplastadas ni en- redadas.

Al conectar la manguera de desagüe a una espiga de sifón bajo el fregadero, se debe retirar toda la membrana de plástico(A). Si no se retira toda la membrana, con el tiempo se pueden acumular partículas de comida que bloqueen la espiga de la manguera de desagüe del lavavajillas.

Si utiliza una prolongación de la manguera de desagüe, la longitud total no debe exceder 4 metros. Asimismo, el diámetro interno de los acoplamientos que se han utilizado para las conexiones a la salida de desagüe no debe ser inferior al diámetro de la manguera suministrada.

Conexión eléctrica

PRECAUCIÓN

Las normas de seguridad exigen que el aparato esté conectado a tierra.

Antes de utilizar el aparato por primera vez, asegúrese de que la tensión nominal y el tipo de suministro que figuran en la placa de datos técnicos coincidan con los del suministro donde se va a instalar el aparato.

Las especificaciones sobre fusibles también se encuentran en la placa de datos técnicos.

Inserte siempre el enchufe de red en una toma a prueba de golpes instalada correctamente.

No se deben utilizar enchufes múltiples, conectores y cables prolongadores.

Esto podría suponer un peligro de incendio por sobrecalentamiento.

Si fuera necesario, sustituya la toma del sistema de cableado doméstico. Si se debe sustituir

el cable eléctrico, póngase en contacto con su centro de servicio postventa local.

El enchufe debe ser accesible una vez instalado el aparato.

No desenchufe nunca el aparato tirando del cable. Tire siempre del enchufe.

El fabricante no se hace responsable en caso de incumplimiento de las advertencias de seguridad indicadas.

Instalación debajo de una encimera

La extracción de la superficie superior del lavavajillas permite instalarlo ajustadamente debajo de un fregadero o una encimera existente.

Compruebe que una vez instalado el aparato sea fácilmente accesible para el técnico en caso de requerir reparación.

Una buena nivelación es esencial para un cierre y sellado correctos de la puerta.

Cuando el aparato está nivelado correctamente, la puerta no quedará enganchada en ningún lado del mueble.

Para comprar accesorios, consumibles y recambios en nuestra tienda online, por favor visite nuestro site: www.zanussi.es
