Tipo de producto	Lavavajillas
Marca	Teka
Modelo	LP8 410
Dimensiones (alto x ancho x fondo)	85 cm x 60 cm x 60 cm
Peso	45 kg
Voltaje y frecuencia	220-240 V ~ 50 Hz
Potencia máxima	1900 W
Consumo energético anual (estándar)	266 kWh
Clase energética	E
Capacidad (cubiertos estándar)	12 cubiertos
Programas de lavado	Eco, Auto, Intensivo, Rápido, Delicado, Prelavado
Nivel de ruido	49 dB(A)
Funciones adicionales	Inicio diferido, Media carga, AutoOpen
Seguridad infantil	Sí
Sistema antidesbordamiento	AquaStop
Filtro autolimpiante	Sí
Número de cestas	3 (superior, inferior, cubiertos)
Material del cesto	Acero inoxidable
Tipo de instalación	Integrable
Longitud del cable de alimentación	1.5 m
Longitud de la manguera de desagüe	2.0 m
Nivel de ruido en modo Eco	44 dB(A)
Reparabilidad (disponibilidad de piezas)	Mínimo 10 años

Preguntas frecuentes - LP8 410 TEKA

¿Cómo instalar correctamente el lavavajillas Teka LP8 410?

La instalación debe ser realizada por un técnico autorizado. Asegúrese de que las conexiones de agua y electricidad cumplen con las especificaciones del manual (220-240 V, manguera de desagüe a 60-100 cm del suelo). Verifique que el aparato esté nivelado.

¿Qué tipo de sal y abrillantador debo usar?

Utilice sal específica para lavavajillas y abrillantador líquido estándar. Consulte el manual para ajustar la dosis según la dureza del agua (programa de ajuste de dureza disponible).

¿Por qué el lavavajillas no arranca?

Verifique la conexión eléctrica, la puerta esté bien cerrada, el suministro de agua abierto y el programa seleccionado. El sistema AquaStop puede activarse si hay fuga. Consulte el manual de errores.

¿Cómo limpiar los filtros del lavavajillas?

Retire la cesta inferior, desenrosque el filtro cilíndrico y lave bajo agua corriente. Limpie la junta de la puerta y el interior con un paño húmedo. Se recomienda hacerlo cada 3 meses.

¿Qué significan los códigos de error?

Los códigos como E1 indican fallo de llenado, E2 de calentamiento, E3 de desagüe. Consulte el capítulo de solución de problemas en el manual para cada código.

¿Cuántos programas tiene y cuál es su duración?

Ofrece 6 programas: Eco (3h 45min), Auto (1h 30min-2h 30min), Intensivo (2h 15min), Rápido (30min), Delicado (1h 15min) y Prelavado (15min).

¿Es posible usar pastillas multifunción?

Sí, pero ajuste la configuración de sal y abrillantador al mínimo si usa pastillas 3 en 1. Active la opción AutoDos si está disponible.

¿Cómo activar el inicio diferido?

Presione el botón Inicio Diferido y seleccione el retardo deseado (1-24 horas). Luego presione Inicio. La pantalla mostrará el tiempo restante.

¿Qué hacer si el lavavajillas deja residuos en la vajilla?

Verifique la carga (no bloquear los brazos aspersores), la cantidad de detergente, la dureza del agua y el estado de los filtros. Use un abrillantador adecuado.

¿Dónde encontrar piezas de repuesto?

Las piezas originales Texa están disponibles en centros de servicio autorizados. El modelo LP8 410 tiene garantía de reparabilidad de 10 años según normativa.

MANUAL DE USUARIO LP8 410 TEKA

Manual de instrucciones

LP8410

LP8410INOX

9 cubiertos

□ 10 cubiertos

√ Funciómediacarga

Este electrodoméstico está diseñado para ser utilizado en hogares y lugares similares tales como:

-cocinas para el personal en tiendas, oficinas y otros ambientes de trabajo;

-granjas;

-para clientes en hoteles, moteles y otro tipos de ambientes residenciales;

Por favor lea cuidadosamente este manual antes de usar su lavavajillas lo que le ayudará en el uso y mantenimiento correctos.

Guárdelo para consulta en el futuro.

Pase este manual a otro futuro propietario.

Este manual contiene secciones de Instrucciones de Seguridad, Instrucciones de Funcionamiento, Instalación y Resolución de Problemas etc.

Antes de solicitar Asistencia Técnica

Para solucionar problemas comunes revise la sección de Resolución de Problemas.

Si no puede resolver los problemas Usted mismo, por favor pida ayuda profesional.

NOTA:

El fabricante, siguiendo una política de desarrollo constante y actualización del producto puede llevar a cabo modificaciones sin aviso previo.

1) Información de seguridad....1

2) Guía rápida de operaciones 2

3) Instrucciones de funcionamiento....3

Paneldecontrol 3

Características ....3

4) Antes de usar por primera vez....4

A、Descalcificador 4

B...Cargadelasalen5ldispensador

C、Rellene el dispensador de abrillantador....5

D、Funcióndedetergente 6

5) Carga de las cestas....9

Atención: antes o después de cargar las cestas.....9

Modo normal de carga del lavavajillas....10

6) Inicio de un programa de lavado....11

Tabladeciclosdelavado 11

Encendido del aparato....12

Cambiodeprograma 12

Alfinaldelciclodelavado 12

7) Limpieza y mantenimiento....13

Sistemadefiltro. 13

Cuidadodellavavajillas 14

8) Instrucciones de Instalación....15

Posicionamiento del lavavajillas....15

Acerca de la conexión eléctrica....15

Conexión al agua....16

Iniciodellavavajillas 17

9) Consejos para solución de problemas....18

Antes de llamar al servicio técnico....18

Códigos de error....19

Información técnica 20

Carga de las cestas de acuerdo a normativa En 50242 21

1.INFORMACIÓN DE SEGURIDAD IMPORTANTE

ADVERTENCIA

Tomelassiguientesprecauciones cuandovayaautilizarellavavajillas:

■ Este electrodoméstico ha sido diseñado para ser utilizado en un entorno doméstico o similar, como:

-zonasdecocinadepersonalentiendas, oficinasyotros entornosdetrabajo;

-casasrurales;

-enhoteles, motelesyotrosentornosdetiporesidencial, paraserutilizadoporclientes; y

-enestablecimientosdondeseofrezcaalojamiento desayuno.

■ Este electrodoméstico puede ser utilizado por niños mayores de 8 años y por personas con discapacidad física, sensorialomentaloinclusoporpersonasquenotengan experiencianiconocimientooenelusodelmismo, siempre quehayansidosupervisadosyhayanrecibidolas instruccionesrelativasalusodelmismodeformasegura yentiendanlosriesgosqueconlleva.

Losniñosnopuedenjugarconelelectrodoméstico, ni debenrealizartareasdemantenimientonilimpiezasinla supervisióndeunadulto(paraEN60335-1).

■ Este electrodoméstico no ha sido diseñado para ser utilizadoporpersonas(niñosincluidos)condiscapacidad física,sensorialomental,niporpersonasquenotengan experiencianiconocimientooenelusodelmismo,amenos quehayansidosupervisadosporunapersonaresponsable desuseguridadyhayanrecibidodelamismainstrucciones relativasalusodelmismodeformasegura (paraIEC60335-1).

■ Este electrodoméstico ha sido diseñado únicamente para ser utilizado en interiores, con fines domésticos.

■ Paraevitarlasdescargaseléctricas, nosumerjaelaparato, el cable ni el enchufe en agua ni en ningún otro líquido.

■ Antesderealizartareasdemantenimientooylimpieza,el electrodoméstico deberá desenchufarse.

■ Utilice para ello un paño humedecido con jabón suave y, a continuación, un paño seco para secarlo de nuevo.

■ Esteelectrodomésticodebeconectarseatierra.Encaso de fallo o avería, la conexión a tierra reducirá el riesgo de sufrirunadescargaeléctrica,ofreciendountrayectode menorresistenciadecorrienteeléctrica.El electrodomésticoestáequipadoconuncablequepresenta unconductordeequipodetierrayunenchufedeconexión atierra.
■ Elenchufedebeconectarseaunatomaadecuada, instalada y conectada a tierra de conformidad con los códigosylasordenanzaslocales.
■ Laconexiónincorrectadelconductordeequipodetierra puede provocar un riesgo de descarga eléctrica.
■ Encasodetenerdudasacercadelacorrectaconexión a tierra del electrodoméstico, compruébela con un electricistacualificadoounresponsabledeatenciónal cliente.
■ Nomodifiqueelenchufequeseentregaconel electrodomésticoencasodequeestenosecorresponda conlatoma.
■ Encargueaunelectricistacualificadolainstalación de unatomaadecuada.
■ Norealiceunmaluso, nisesienteniseapoyeenla puertanienlabandejadeplatosdellavavajillas.
■ Nopongaenfuncionamientoellavavajillasamenosque todos los paneles estén convenientemente colocados.
■ Abralapuertaconcuidadocuandoellavavajillasse encuentre en marcha, ya que podrían salir chorros de agua.
■ Nocoloqueobjetospesadosnilosapoyeenlapuerta cuandoestaestéabierta, yaqueelectrodoméstico podría inclinarse hacia delante.
■ Alcolocarlavajillaparalavar: 1) coloquelosobjetospuntiagudosdemaneraqueno dañenlasjuntasdelapuerta;

■ 2)Advertencia: loscuchillosyelrestodecubiertosconpunta debencolocarseenelcestoconlaspuntashaciaabajoen posición horizontal.
■ Compruebequeeldispensadordedetergentesehavaciado trasfinalizarelciclodelavado.
■Nolavelosobjetosdeplásticoamenosquellevenunamarca queindiquequepuedenutilizarseenunlavavajillaso electrodomésticoequivalente.
■Compruebelasrecomendacionesdelfabricanteparalos objetosquenollevenestamarca.
■Utiliceúnicamentedetergentesyabrillantadoresdiseñados paralavavajillasautomáticos.
■Noutilicejabones, detergentespararopanidetergentepara lavadoamanoenellavavajillas.
■Vigilealosniñosparaasegurarsedequenojueganconel electrodoméstico.
■No deje la puerta abierta, así evitará tropezar con ella. Encasodequeelcablequeseentregaconelelectrodoméstico esté dañado, el fabricante, el responsable de atención al cliente o una persona con una cualificación similar deberá cambiarlo paraevitarpeligros.
■Durantelainstalación, elcabledealimentaciónnodebe doblarseniaplastarseenexcesonidemaneraquepueda generarunpeligro.
■Nomanipuleindebidamentelosbotones.
■El electrodoméstico debe conectarse a las tuberías de suministrodeaguaatravésdeunjuegonuevodemangueras, descartandolasantiguas, quenodebenvolverautilizarse.
■Puede lavarse un número máximo de 9 juegos de cubiertos.
■La presión de agua de entrada máxima permisible es 1 MPa.
■La presión de agua de entrada mínima permisible es de 0,04Mpa.

Reciclado

■ Recicleelmaterialdeembalajedellavavajillas deformaconveniente.
■ Todo el material de embalaje se puede reciclar.
■ Lavajilladeplásticopresentaabreviaturas estándaresinternacionales:

PE:parapolietileno,comola I áminadel materialenvolvente

PS:parapoliestireno,comoelmaterialderelleno

POM:parapolioximetileno,comolosclipsdeplástico

PP:parapolipropileno,comoeldepósitoparalasal

ABS: paraacrilonitrilo, butadieno, estireno, como elcuadrodemandos

ADVERTENCIA

■ Elmaterialdeembalajepuedeserpeligrosoparalosniños.
■ Parareciclarelembalajeyelelectrodoméstico,acudaa uncentrodereciclaje.Atalefecto,desconecteelcable dealimentaciónyhagaqueeldispositivodecierredela puertaquedeinutilizable.
■ El embalaje de cartón está fabricado con papel reciclado, por lo que debería reciclarse en el contenedor para papel.
■ Alasegurarsedequeesteproductoserecicla correctamente, ayudaráaevitarlasposibles consecuenciasnegativasparaelmedioambienteyla saludhumanaquepuedensurgirencasodequelos residuosdeesteproductonosegestionendeforma adecuada.
■ Si desea obtener más información sobre el reciclaje de este producto, póngase en contacto con la oficina de su localidadyconelserviciodegestiónderesiduos domésticos.
■ ELIMINACIÓN: Noelimineesteproductocomoresiduos urbanossinclasificar. Esteproductodeberecogersede formaselectivapararecibiruntratamientoespecial.

Guía rápida de operaciones

Para un modo de operación detallado lea el contenido correspondiente en el manual de instrucciones.

Encienda el lavavajillas	Presione el botón de encendido para encender el aparato, abra la puerta.
Rellene el dispensador de jabón	Compartimento A:Con cada ciclo de lavado.Compartimento B:Sólo programas con prelavado.(¡Sigua las instrucciones de usuario)!

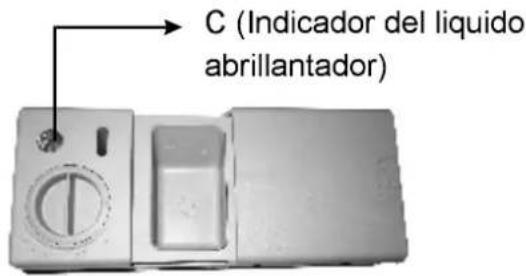

Compruebe el nivel del abrilillantador	Indicador mecánico C.Indicador eléctrico en el panel de control (si lo hubiera).
Compruebe el nivel de sal	(Sólo en modelos con sistema de descalcificación de agua)Indicador eléctrico en el panel de control (si lo hubiera). Si no hay led avisador de la sal en el panel de control (para algunos modelos), se puede estimar cuando llenar la sal en el dispensador por el número de ciclos de lavado realizados.
Cargue las cestas	Retire los restos grandes de alimentos. Ablande los restos de alimentos quemados en sartenes, cargue las cestas. Consulte las instrucciones de carga.
Seleccione un programa	Presione el botón de programación hasta que el programa seleccionado se ilumine.(Vea la sección "Manual de funcionamiento")
Lavavajillas funcionando	Cierre la puerta, abra el grifo del agua y presiones el botón Encendido/Pausa.El lavavajillas comenzará a funcionar después de 10 segundos.
Cambiar un programa	1. Un ciclo en funcionamiento solo puede ser modificado si ha estado funcionando por poco tiempo. De lo contrario el detergente podría haber sido liberado y el agua vertida . Si este es el caso, el dispensador del detergente tiene que ser llenado de nuevo.2. Presione el botón Inicio/Pausa, entonces presione el botón de programación durante más de 3 segundos para cancelar el programa en funcionamiento.3. Seleccione un nuevo programa.4. Vuelva a encender el lavavajillas.	¡AVISO!Abra la puerta cuidadosamente.Puede salir vapor caliente cuando se abre la puerta.
Añadir vajilla olvidada.	1. Presione el botón Inicio/Pausa para parar el aparato.2. Abra la puerta.3. Añada las piezas de vajillas olvidadas.4. Cierre la puerta, entonces presiones el botón de Inicio/pausa.El lavavajillas comenzará a funcionar después de 10 segundos.
Si apaga el lavavajillas durante el ciclo de lavado	Si vuelve a apagar el aparato durante un ciclo de lavado, una vez ya lo ha encendido por segundo vez, por favor re-seleccione el ciclo de lavado otra vez y ponga en marcha el lavavajillas.
Para apagar el aparato	Cuando haya terminado el ciclo de lavado, el avisador del lavavajillas sonará 8 veces, entonces se parará.Apague el aparato utilizando el botón de encendido.
Cierre el grifo de agua, vacie las cestas.	Aviso: Espere (alrededor de 15 minutos) antes de descargar el lavavajillas para evitar manipular los los platos y utensilios cuando aún están muy calientes y más susceptibles de romperse.También se secarán mejor. Descargue el aparato comenzando por la cesta inferior..

3.Instrucciones de funcionamiento

IMPORTANTE Paraobtenerelmayorrendimientodesulavavajillas,lealasinstruccionesde

usuarioantesdeusarloporprimeravez.

Panel de Control

1---BotóndeEncendido/apagado

2---Botón función media carga: para seleccionar la función de media carga. (Esta función solo puede ser usada cuando sólo se tienen 6 o menos piezas de vajilla, y usar un menor consumo eléctrico y de agua, puede sólo ser usado con Intensivo, Normal, ECO Cristal y 90min.

3---Botón de programación Diferida. Para seleccionar eltiempoderetraso.

4---Botón de programa: presionar el botón para seleccionar elprogramaapropiado.

5--- Bloqueo de Seguridad. Para bloquear el teclado del paneldecontrol

6---Inicio/Pausa: para comenzar el programa de lavado seleccionado, o pausarlo cuando está funcionando.

7---Indicadordeencendido

8---Indicador media carga: Se enciende cuando la función mediacargaesseleccionada

9---Indicadores de programación diferida. Muestran el retrasoprogramado(3-6-9h)

10---Indicadordeprograma:paramostrarqueprograma hasidoelegido

11---Indicadordebloqueodeseguridad;paramostrar que el teclado está bloqueado

12---Indicador de falta de agua; para mostrar que existen problemasenlaentradaagua

Características dellavavajillas

1. Cesta superior

2. Tubo interior

3. Cesta inferior

4.Contenedor de la sal

1. Dosificador

2. Estanteria para tazas

1. Aspersores

2. Ensamblaje del filtro

3. Conexión interior de la tubería

4. Tubería de desagüe

4.Antes de usar por primera vez

Antes de usar por primera vez:

A. Ajuste el descalcificador de agua
B. Añada 1.5Kg de sal para lavavajillas y entonces llene el contenedor de la sal con agua
C. Llene el dispensador del abrillantador.
D. Llene con detergente

A. Descalcificador de agua

El descalcificador debe ajustarse manualmente mediante el selector de dureza del agua.
El descalcificador está diseñado para eliminar minerales y sales del agua que pudieran producir un detrimento o efecto adverso en su funcionamiento.
Cuanto más alto es el contenido de estos minerales y sales mayor dureza tendrá el agua.
El descalcificador debería ser ajustado de acuerdo con la dureza del agua de su área. Las autoridades locales le pueden aconsejar sobre la dureza del agua en su área.

Ajuste del consumo de sal

El lavavajillas está diseñado de manera que le permita ajustar la cantidad de sal que se consume basándose en la dureza del agua usada.

La intención es optimizar y personalizar el nivel del consumo de sal.

Por favor sigua los pasos más abajo para ajustar el consume de sal.

1. Encienda el aparato
2. Presione el botón de encendido/apagado durante más de 3 segundos para comenzar el modo de descalcificador de agua y en un intervalo de 60 segundos una vez haya encendido el lavavajillas.
3. Presione el botón de programa para seleccionar el ajuste apropiado de acuerdo con las normas medioambientales locales, entonces los ajustes cambiarían en la siguiente secuencia: H1->H2->H3->H4->H5->H6;
4. Presione el botón de Inicio/Pausa para finalizar esta secuencia.

DUREZA DEL AGUA				Selector de Position	Consumo de sal (gram/ciclo)
° dH	° fH	° Clarke	mmol/l
	0~90~50~0.94	0~6		H1(RapidLightbright)	0
6-11	10-20	7-14	1.0-2.0	H2(90Min )	Lightbright
12-17	21-30	15-21	2.1-3.0	H3(RaMinLightbright )	12
18-22	31-40	22-28	3.1-4.0	H4(ECO )	Lightbright
23-34	41-60	29-42	4.1-6.0	H5(ECORapidLightbright)	30
35-55	61-98	43-69	6.1-9.8	H6(ECO90MinLightbright)	60

Nota:1 1 dH=1.25 Clarke=1.78 fH =0.178mmol/l

DH: Nivel alemán

fH: Nivel francés

Clark: Nivel inglés

Nota: 2 Ajuste de fábrica: H3 (EN 50242)

Contacte su proveedor local de agua para información sobre dureza del suministro del agua

NOTA: Si su modelo no dispone de descalcificador de agua puede saltarse este apartado.

DESCALCIFICADOR DE AGUA

La dureza del agua varía de un lugar a otro. Si utiliza agua dura en el lavavajillas, se formarían depósitos sobre la vajilla y utensilios. El lavavajillas está equipado con un descalcificador especial que usa un contenedor de sal especialmente diseñado para eliminar restos y minerales del agua.

B. Carga de la sal en el descalcificador

Use solamente sal especificada para uso en lavavajillas.

El contenedor de la sal está situado debajo de la cesta inferior y debería llenarse tal y como se muestra a continuación:

¡Atención!

Use solamente sal especificada para uso en lavavajillas. Otros tipos de sal no especificadas, especialmente sal de

mesa dañaría el descalcificador de agua. En caso de daños causados por el uso de sal inadecuada el fabricante no otorgará garantía ni se haría responsable de los daños producidos

■ Rellene con sal justo antes del Inicio de uno de los programas de lavado completo. Esto evitará el depósito de granos de sal o agua salada en el fondo del lavavajillas durante un periodo de tiempo lo cual podría provocar corrosión.

A Retire la cesta y entonces desenrosque y saque la tapa del depósito de la sal.. 1
B Coloque el extremo del embudo (que se suministra) en el hueco y rellene con 1,5 kg de sal.
C Llene el contenedor de la sal con agua. Es normal que una pequeña cantidad de agua rebose del depósito una vez introduzca la sal..
D Después de llenar el depósito, enrosque la tapa firmemente en la dirección de las agujas del reloj.
E La luz de aviso de la sal se parará después de que el depósito de la sal esté lleno con sal.
F Inmediatamente después de llenar la sal dentro del depósito, debería comenzar un programa de lavado (le sugerimos que seleccione un programa rápido).

A Nota:

1. El depósito de la sal debe ser llenado únicamente cuando el piloto de aviso se encienda en el panel de control. Dependiendo de cómo se disuelva la sal, la luz de aviso de la sal puede ser que continúe encendida aunque el depósito de sal esté lleno. Si no hay luz de aviso de la sal en el panel de control (para algunos modelos) Usted puede decidir cuándo llenar con sal el depósito según los ciclos de lavado que el lavavajillas haya realizado.
2. Si hubiese restos de sal, debe seleccionar un programa de aclarado o programa rápido para eliminarlos

C. Llene el dispensador de abrillantador

Dispensador de abrillantador

El líquido de aclarado se utiliza durante el enjuague final para evitar que el agua forme gotitas sobre los cubiertos que puedan llegar a formar manchas. Este proceso también mejora el secado ya que permite que el agua se escurra por los platos. Su lavavajillas está diseñado para utilizar líquido de aclarado. El depósito de líquido de aclarado está situado dentro de la puerta cerca del depósito de detergente. Para rellenar el depósito, abra la tapa y vierta el líquido dentro hasta que el indicador de nivel se vuelva completamente negro. La capacidad del depósito del líquido de aclarado es de aproximadamente 110 ml.

Funcionalidad del abrillantador

Esta función se activa automáticamente durante el último aclarado para asegurar el mejor resultado de aclarado y secado.

¡Atención!

Sólo use marcas de líquidos de aclarado para lavavajillas. En ningún caso rellene el depósito del líquido para aclarado con otro tipo de sustancias (porejemplo, productos de limpieza del lavavajillas o detergente líquido). Esta acción podría dañar el lavavajillas.

Cuando rellenar el depósito del abrillantador

Si no existiese piloto de aviso del nivel de líquido de aclarado Usted puede decidir la cantidad de líquido de aclarado según el color del visor del depósito "C" situado al lado de la tapa. Cuando el depósito está lleno el visor mostrará un color negro. A medida que el líquido se consume, el tamaño del punto negro del visor irá reduciéndose. No debe permitir que el nivel del depósito de líquido de aclarado baja ¼ de

su capacidad.

A medida que el líquido abrillantador se consume el tamaño del punto negro del visor cambiar de color según se especifica a continuación:

Lleno
3 / 4 de capacidad
- 1 / 2 de capacidad
- 1 / 4 - rellenar para eliminar manchas
○ Vacio

Para abrir el depósito, gire la tapa a la posición "OPEN" (a la izquierda) de la flecha y retírela
2 Vierta el líquido de aclarado en el depósito sin que rebose
3 Vuelva a colocar la tapa alineándola con la posición open y gírela a la derecha.

, NOTA: Limpie con un paño húmedo cualquier resto de líquido de aclarado que haya podido quedar durante el llenado del isito para evitar un exceso de espuma durante el próximo lavado. No se olvide de restituir la tapa antes de cerrar la puerta avavajillas.

Ajuste del depósito del líquido de aclarado

Ajuste dial (Aclarado)

El depósito de líquido de aclarado tiene 6 ó 4 posiciones. Comience siempre con la posición 2. Si aparecen demasiadas gotas tras el aclarado, o el secado de los cubiertos es imperfecto, quite la tapa del depósito y aumente la cantidad de líquido y coloque el mando en la posición 5. Si los platos aún no se secan adecuadamente, ajuste el regulador a una posición más elevada hasta que el aclarado y secado sean perfectos. Le aconsejamos situarlo en la posición 4 (de fábrica).

NOTA: Aumente la dosis si quedan gotas de agua o manchas de cal en los cubiertos tras el lavado. Reduzca la dosis si aparecen manchas blanquecinas pegajosas sobre los platos o una capa azulada sobre la cristalería o los cuchillos.

D. Función del detergente

Los detergentes con sus componentes químicos son necesarios para eliminar la suciedad, deshacerla y eliminarla del lavavajillas. La mayor parte de los detergentes de calidad comercializados son apropiados para este propósito.

¡Atención!

Uso apropiado del detergente. Únicamente utilice detergente diseñado específicamente para su uso en lavavajillas.

Mantenga su detergente en fresco y seco. No ponga detergente en polvo en el dispensador hasta que el lavavajillas no esté listo para su uso.

Detergentes

Existen 3 clases de detergentes:

1. Con fosfato y cloro
2. Con fosfato y sin cloro
3. Sin fosfato y sin cloro

Normalmente los nuevos detergentes en polvo no contienen fosfato. Por ello, la función descalcificadora del fosfato no se produce. En este caso, recomendamos rellenar con sal el depósito del descalcificador incluso si la dureza del agua es sólo de 6º Dh. Si los detergentes sin fosfatos son utilizados con aguas duras pueden incluso aparecer manchas blancas en los cubiertos tras el lavado. En este caso, por favor, añada más detergente para poder obtener mejores resultados. Los detergentes sin cloro eliminan la suciedad en menor grado. Las manchas fuertes en los cubiertos no se eliminarán completamente. En este caso, por favor seleccione un programa de lavado con mayor temperatura de agua

Detergente concentrado

En función de su composición química pueden ser clasificados en dos tipos

Convencionales, detergentes alcalinos con componentes cáusticos

Detergentes concentrados poco alcalinos con enzimas naturales

Detergente en pastillas

Los detergentes en pastillas de distintas marcas se disuelven a diferentes velocidades. Por esta razón, algunos detergentes en pastillas no se disuelven ni desarrollan su pleno poder de limpieza en programas de lavado cortos. Por ello, utilice programas de lavado largos cuando use detergentes en pastillas para asegurarse de la completa eliminación de restos de detergente

Depósito del detergente

El depósito de detergente debería ser llenado antes de comenzar cada ciclo de lavado siguiendo las instrucciones de la Tabla de Ciclo de Lavado. Su lavavajillas utiliza menos detergente y líquido de aclarado que los lavavajillas convencionales. Generalmente, solo una cucharada de detergente es suficiente para un lavado normal. Cuando la suciedad de los objetos sea mayor, se necesitará más detergente. Añada el detergente siempre justo antes de comenzar el ciclo de lavado. De otro modo, podría humedecerse y no se disolvería adecuadamente

Cantidad de detergente a usar

NOTA:

Si la tapa está cerrada presione el pestillo de apertura. La tapa se abrirá automáticamente.

Añada siempre el detergente justo antes de cada ciclo de lavado

Utilice sólo marcas reconocidas de detergente para lavavajillas

ADVERTENCIA

Idetergenteparalavavajillasescorrosivo. Manténgalofueradelalcancedelosniños.

Llene el detergente

Rellene el depósito con detergente. Las marcas indican los niveles de las dosis como muestra la figura de la derecha:

A El espacio del depósito para el ciclo de lavado principal.

B El espacio del depósito para el ciclo de prelavado.

Siga las instrucciones ofrecidas por el fabricante de detergente sobre dosis y condiciones de almacenamiento reflejadas en el embalaje del producto

Cierre la tapa y presiónela hasta que quede perfectamente encajada y segura.

Si la vajilla está muy sucia, cargue una dosis de detergente adicional en la parte del prelavado. Este detergente hará su función durante la fase de prelavado.

NOTA:

■ Puede encontrar información sobre la cantidad de detergente a utilizar en un lavado al final de la página de este manual.
■ Tenga en cuenta que dichas cantidades pueden variar en función de la suciedad de los cubiertos o de la dureza del agua
■ Por favor, siga las instrucciones del fabricante especificadas en el embalaje del producto

CierredelcompartimentodeDetergente

Si sus platos sólo están moderadamente sucios, puedeusarmenosdetergente delorecomendado.

-compartimento

Presionehaciaabajolatapa(1)hastaquedecierrehagaclic (2).

-Siutilizadetergenteenpastillas, lealasrecomendaciones del fabricante en sus envases, para

determinar dónde deben colocarse laspastillasenelinteriordellavavajillas(porejemplo,en elcestoparacubiertos,elcompartimientodedetergente, etc.).

Asegúresedequelatapadelcompartimento del detergente está cerrada, incluso si está utilizandopastillas.

5.Carga de las cestas del lavavajillas

Recomendación

• Considere la compra de utensilios que tengan la identificación de aptos para lavavajillas.
  Use un detergente suave que se describa como "apto para la vajilla". Si fuera necesario busque más información de los fabricantes de detergentes.
  Para objetos delicados seleccione un programa a baja temperatura.
  Para prevenir daños, no recoja los vasos o copas o cubertería inmediatamente después de finalizar el programa.

Lavado de los siguientes utensilios en el lavavajillas

No son adecuados

• Cubiertos con madera, porcelana china o manillas de madreperla
• Objetos de plástico que no sean resistentes al calor
  Utensilios antiguos con partes enganchadas con
  pegamento que no sean resistentes al calor Vajillas o cubiertos engarzados
  ■ Estaño o artículos de cobre
  Cristal
  ■ Objetos de hierro susceptibles de oxidarse
  ■ Platos de madera
  ■ Objetos hechos de fibras sintéticas

Son de uso limitado

■ Algunos tipos de vasos pueden volverse opacos después de muchos lavados
■ Las partes de plata y aluminio tienen tendencia a decolorarse durante el lavado
Los estampados brillantes puede borrarse si se lavan en el lavavajillas con mucha frecuencia

Atención antes o después de cargar las cestas del lavavajillas

(Para un rendimiento más optimo de su lavavajillas, siga estas instrucciones de carga.

La apariencia y características de sus cestas y cestas de los cubiertos pueden variar según el modelo.)

Elimine los restos de comida de los alimentos que queden en la vajilla. Ablande los restos de comida quemada adherida en sartenes. No es necesario enjuagar previamente los platos bajo el grifo Sitúe los objetos en el lavavajillas siguiendo este sistema:

1. Objetos como tazas, vasos, copas, olas y sartenes se colocarán boca abajo.
2. Recipientes curvos, o aquellos con huecos deben estar inclinados para que no acumulen agua durante el lavado.
3. Han de estar perfectamente colocados para que no vuelquen.
4. No deben impedir que el aspersor gire libremente durante el proceso de lavado.

NOTA: : Los objetos muy pequeños no deberían ser lavados en el lavavajillas porque fácilmente podrían caerse de las cestas.

Cargue objetos con huecos tales como tazas, vasos, sartenes etc. con la abertura hacia abajo para que el agua no pueda quedar en la cavidad.
Los platos y cuberterías no deben situarse unos dentro de otros o cubrirse entre ellos.
Para evitar daños a los vasos, no deben estar en contacto entre ellos.
■ Cargue piezas grandes que sean muy difíciles de limpiar dentro de la cesta.
■ Los cuchillos de filo largo guárdelos en posición horizontal ya que son un peligro potencial.
■ Objetos largos y afilados de cubertería tal como cuchillos de trinchar deben de colocarse horizontales en la cesta.
Por favor no sobrecargue su lavavajillas. Es importante de cara a obtener buenos resultados y para un consumo de energía razonable.

Sacar lavavajillas

Para prevenir que el agua gotee desde la cesta superior a la cesta inferior, le aconsejamos que vacie antes la cesta inferior y luego la superior.

El modo de cargar las cestas

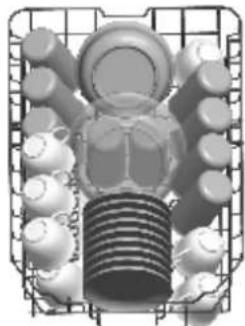

Carga de la cesta superior

La cesta superior está diseñada para que contenga los objetos delicados y ligeros tales como vidrio, tazas de té y café, salseras, boles pequeños y cazuelas bajas (siempre que no estén demasiado sucias). Coloque los platos y resto de utensilios de manera que no se muevan con la presión del agua.

Carga de la cesta inferior

Le sugerimos que coloque piezas grandes y objetos difíciles de limpiar en la cesta inferior: tales como, cazuelas, sartenes, tapas, bandejas y boles tal como se muestra en el dibujo de abajo. Es preferible colocar las bandejas y tapas en los laterales de la cesta de manera que no interfiera con la rotación del aspersor.

Por favor recuerde que:

Boles y cazuelas, etc. deben siempre colocarse hacia abajo.
Cazuelas profundas colocarlas inclinadas para permitir que el agua se escurra.
La cesta inferior dispone de varillas que se pliegan para permitir cargar objetos mayores.

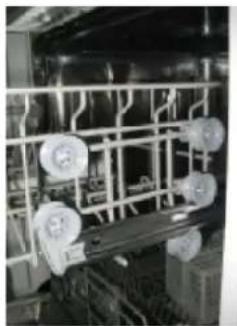

Ajuste de la cesta superior

Laalturadelacestasuperiorpuedeajustarseparacrearmas espacioparalosustensillosgrandesseajustamediantelas ruedas, colocándolassobreunaalturadiferenteobjetos grandes, bandejas, bolosgrandes, ycuchillosdebencolocarse sobrelacestademaneraquenoobstruyalarotaciondelbrazo aspersor.

Levante la cesta para posición superior

Presionar la manilla hacia arriba para bajar la cesta

Abatir las varillas de las tazas

Para encajar mejor las cazuelas las varillas pueden abatirse hacia abajo como se muestra en la foto.

Varillas abatibles de la cesta inferior

Para encajar mejor las cazuelas las varillas pueden abatirse hacia abajo como se muestra en la foto de la derecha.

Cesta de la cuberteria

La cubertería debería colocarse en el estante separadamente. Asegúrese que los utensilios no se apoyan unos sobre otros, lo cual podría causar un mal funcionamiento.

ADVERTENCIA

• Nodejequeningúncubiertosobresalgaporla parteinferior.
  Coloquesiempreloscubiertosconpuntacon lapuntahaciaabajo.

Para una limpieza de alta calidad, coloque los utensilios en la cesta asegurándose que:

No se apoyan unos sobre otros.
■ La cubertería con la cara hacia arriba.
■ Utensilios largos en el medio.

6.Inicio de un programa de lavado

Tabla de ciclos de lavado

NOTA: (★) Significa: es necesario llenar con líquido abrillantador el depósito.

Program	Cycle Selection Information	Description of Cycle	Detergent pre/main	Running time(min)	Energy (Kwh)	Water (L)	Rinse Aid
Int	Paralosobjetosmuysucios, comoollas,fuentesplatos conrestosdecomidaresecos	Prelavado (50°C)Lavado (60°C)AclaradoAclaradoAclarado (70°C)Secado	5/22g	165	1.4	16.5
	Paraobjetosconunnivelde suciedadnormal,talescomo cazuelas,platos,vasos y sartenesligeramentesucios	Prelavado (45°C)Lavado (55°C)AclaradoAclarado (65°C)Secado	5/22g	175	1.1	13
("	Ciclo estándar diario para cargasconunnivelde suciedadnormaltalescomo cazuelas,platosyvasos	PrelavadoLavado (45°C)Aclarado (65°C)Secado	5/22g	190	0.69	9
	Paracargaligeramentesucia que no necesita una excelente eficienciadesecado.	Lavado (65°C)AclaradoAclarado (65°C)Secado	27g	90	1.15	11.5
Rápido	Lavadocortoaraobjetosque nonecesitansersecados	Lavado (45°C)Aclarado (50°C)Aclarado (55°C)	20g	30	0.7	10

NOTA:

*EN 50242: Este programa es el ciclo de prueba. La información para test de comparación de acuerdo conladirectiva EN 50242, comosigue:

■ Capacidad:9cubiertos
■ Posición de la cesta superior: ruedas superiores sobre guías.
■ Ajustedelabrillantador: 6
■ PI:0.49w;Po:0.45w.

Encendido del lavavajillas

Iniciodelciclodelavado

1. Retire la cesta inferior y superior, cargue la vajilla y colóquelas en su lugar de origen. Se recomienda cargar primero la cesta inferior, después la cesta superior (ver la sección "Carga de lavavajillas").
2. Viertael detergente (vea la sección titulada "Sal, Detergente y líquido de aclarado").
3. Inserte el enchufe en la toma eléctrica. La corriente es a 220-240. VAC 50HZ, la especificación de la clavija es10A 250VAC.
   Asegúrese que el suministro de agua está abierto a máxima presión.
4. Cierre la compuerta, presione el botón de encendido para encender el lavavajillas.
5. Presioneelbotóndeprogramación, el programa de lavado cambiará de la siguiente manera:

Intensivo->Normal->ECO->90 Min->Rápido

Si un programase selecciona, la luz correspondiente se iluminará.

Entonces presione el botón de Inicio/Pausa, el lavavajillas comenzará el lavado.

Cuando presione el botón de Iniciot/Pausa para que interrumpa el lavado, el piloto luminoso de programa dejará de parpadear y el lavavajillas emitirá un sonido cada minuto a menos que vuelva a presionar el botón de nuevo para quesereinicieellavado.

Cambio de programa

Premisa:

1 Un programa que ya esté en marcha solo puede ser modificado si ha estado poco tiempo en funcionamiento. De lo contrario el detergente ya habrá sido liberado y el lavavajillas pude que ya haya desaguado el agua de lavado. Si este es el caso debe rellenar el depósito del detergente (ver sección "Carga del detergente").
2 Presione el botón de Inicio/Pausa, el lavavajillas se mantendrá en un estado de espera, presione el botón de programa durante más de 3 segundos entonces puede modificar el programa al ciclo de lavado deseado (ver sección "Inicio del ciclo de lavado")

NOTA:

Si abre la puerta durante el lavado, el lavavajillas se parará, la luz del programa dejará de parpadear y el zumbador pitará cada minuto a menos que cierre la puerta. Una vez cierre la puerta, el lavavajillas reiniciará el lavado después de 10 segundos. Si su modelo de lavavajillas se ha interrumpido, el aparato continuará al programa selec cionado una vez se haya restaurado el suministro eléctrico.

¿Sehaolvidadoincluirunplato?

Un plato olvidado puede ser añadido en cualquier momento antes de que se abra el depósito del detergente

1. Presione el botón de Incio/Pausa
2. Abra la puerta ligeramente para parar el lavado.
3. Cuando se paren los aspersores puede abrir la puerta completamente.
4. Añada el plato que había olvidado.
5. Cierre la puerta.
6. Presione el botón Inicio/Pausa, el lavavajillas seguirá funcionando después de 10 segundos.

Cuando el ciclo de lavado haya finalizado, el zumbador del lavavajillas sonará durante 8 segundos y después parará. Apague el lavavajillas usando el botón de encendido, cierre el suministro de agua y abra la puerta del lavavajillas. Espere unos minutos antes de descargar el lavavajillas para evitar manipular los objetos mientras aún están calientes y susceptibles de rotura. También así sesecaránmejor.

■ Apagueellavavajillas

El piloto indicador de programa está encendido no parpadea, solo en este caso el programa de lavado ha finalizado.

1. Apague el lavavajillas presionando el botón Inicio/Pausa.

2. Cierrelegrifodelagua.

Los platos calientes son sensibles a los golpes. Los platos deberían dejarse enfriar alrededor de 15 minutos antes de sacarlos dellavavajillas.

Abra la puerta del lavavajillas, déjela entreabierta y espere unos minutos ates de sacar los platos. De esta manera estos se enfriarán y el proceso de secado mejorará

■ Descargadellavavajillas

Es normal que el lavavajillas esté húmedo por dentro.

Primero vacíe la cesta inferior y posteriormente la superior. Esto evitará que el agua gotee a la cesta inferior.

ADVERTENCIA

Es peligroso abrir la puerta durante el lavado, ya que el agua caliente puede quemarle.

7. LIMPIEZA Y MANTENIMIENTO

El filtro

El filtro evita que restos de comida y otros objetos entren dentro del sistema de bombeo de agua.

El sistema de filtrado consiste en un filtro grueso, un filtro principal y un microfiltro). Filtro principal 1

Los restos de alimentos y las partículas sólidas que quedan atrapados en este filtro son pulverizados por un aspersor especial en el brazo inferior que las empuja hacia el desagüe.

Filtro grueso 2

Piezas con cierto tamaño, como pedazos de huesos o vidrio que podrían atascar el desagüe son atrapadas en el filtro grueso. Para retirar un objeto atrapado en este filtro gire la tapa del filtro y retírelo.

Filtro fino 3

Este filtro retiene restos sólidos y de alimentos y evita que sean depositados de nuevo sobre los cubiertos durante el proceso de lavado

Ensamblaje del filtro

El filtro retira las partículas de alimentos del agua de lavado, permitiendo que no circulen durante el ciclo de lavado. Para mayor rendimiento y resultados, los filtros deben limpiarse regularmente. Por este motivo, debe retirar las partículas grandes de alimentos del sistema de filtro tras cada lavado enjuagando el sistema de filtros bajo el grifo. Para retirar el sistema de filtros tire del filtro hacia arriba.

¡AVISO!

Nunca utilice el lavavajillas sin filtros.

Si el filtro se coloca de forma errónea podría reducir el nivel de rendimiento del lavavajillas y dañar la vajilla y utensilios.

1

Paso 1: Gire el filtro en el sentido contrario a las agujas del reloj.

2

Paso 2: Levante el filtro hacia arriba.

Nota: Siguiendo este sistema desde el paso 1 al 2, el filtro puede desmontarse, en el sentido contrario del paso 2 al 1 el filtro vuelve a instalarse.

Comentarios:

• Inspeccione los filtros para evitar obstrucciones cada vez que haya utilizado el lavavajillas.
• Desenroscando el filtro grueso puede retirar el sistema de filtros. Elimine cualquier resto de alimentos que puedan quedar en los filtros y limpielos bajo el agua del grifo.

NOTA: El filtro debería limpiarse completamente una vez por semana.

Limpieza del filtro

Para limpiar el filtro grueso y fino utilice un cepillo. Vuelva a montar todas las partes del sistema de filtros como se muestra en las figuras de la página anterior y reinserte el sistema de filtros completo en el lavavajillas, reinstálelo en su sitio y presione hacia abajo..

¡AVISO!

Cuando limpie los filtros no los golpee. De lo contrario los filtros podrían deformarse y la eficiencia del lavavajillas se vería rebajada.

Cuidado de su lavavajillas

Para limpiar el panel de control utilice un paño ligeramente humedecido y luego séquelo bien.

Para limpiar el exterior, utilice un producto adecuado para lavavajillas.

Nunca utilice objetos afilados, ni productos de pulir metales, ni limpiadores agresivos en ninguna parte del lavavajillas.

Limpieza de la puerta

Para limpiar los bordes de la puerta utilice un trapo suave humedecido con agua templada.

Para evitar la entrada de humedad dentro del sistema de cierre de la puerta y de los componentes eléctricos no utilice ningún limpiador tipo espray.

Nunca utilice un limpiador con espray para limpiar el panel de la puerta ya que podría dañarse el sistema de cierre de la puerta

¡AVISO! Productos abrasivos o toallitas húmedas no deberían usarse pues existe el riesgo de que dejen arañazos o marcas en el panel de acero inoxidable.

Protección contra heladas

Por favor tome medidas de protección contra las heladas en invierno. Cada vez después de los ciclos de lavado, opere de la siguiente manera:

1. Corte el suministro eléctrico del lavavajillas.
2. Cierre el suministro de agua y desconecte la entrada de agua de la válvula.
3. Elimine el agua de la manguera de entrada y de la válvula (utilice una palangana para ello).
4. Reconecte la manguera de agua a la válvula.
5. Retire el filtro del lavavajillas y use una esponja para eliminar el agua en el alojamiento de los filtros.

NOTA: Si su lavavajillas no funcionase después de una helada por favor contacte con su servicio técnico.

Limpieza de los aspersores

Es necesario limpiar los aspersores regularmente dado que los elementos químicos en el agua pueden obstruir las salidas de agua de los aspersores y sus soportes.

Para desmontar el aspersor, sujete la tuerca, rote el aspersor en la dirección de las agujas del reloj y desmóntelo.

Para desmontar el inferior, tire del brazo aspersor hacia arriba.

Lávelos en agua jabonosa y agua templada y utilice un cepillo suave para limpiar las salidas del agua. Una vez aclarados vuelva a montarlos.

Como mantener su lavavajillas en buena forma

■ Después de cada lavado

Cierre el suministro de agua y deje la puerta ligeramente entreabierta para que la humedad y los olores no se queden dentro del lavavajillas.

■ Desenchufe la clavija

Antes de operaciones de limpieza y mantenimiento, siempre desenchufe el lavavajillas de la toma eléctrica t.

Para limpiar el exterior y las partes de plástico del lavavajillas no use disolventes ni limpiadores abrasivos. Utilice un paño suave y agua templada jabonosa. Para eliminar manchas de la superficie del lavavajillas utilice un paño humedecido con agua y un poco de vinagre, o limpielo con un producto específicamente diseñado para limpiar lavavajillas

Cuando no lo utilice durante un tiempo Cuando se vaya de vacaciones se recomienda se recomienda que ponga a funcionar el lavavajillas vacío en un programa de lavado y luego retire el enchufe de la red eléctrica, desconecte el suministro de agua y deje la puerta del lavavajillas ligeramente entreabierta. Esto ayudará a que las juntas resistan más tiempo y evitará olores dentro del lavavajillas.

■ Como mover el lavavajillas

Si el electrodoméstico necesita ser desplazado, trate de mantenerlo en su posición vertical. Si es estrictamente necesario y no queda otro remedio puede ser apoyado en su parte trasera.

Las juntas

Uno de los factores que contribuyen a la formación de olores dentro del lavavajillas son los restos de alimentos acumulados en las juntas. Una limpieza periódica de las juntas con una esponja húmeda evitará este tipo de problemas.

8.Instrucciones de instalación

Como instalar el aparato

Situé el electrodoméstico en la posición deseada. La parte trasera debería descansar contra la pared y los laterales a lo largo del armario empotrado o pared. El lavavajillas se suministra con tubos de suministro de agua y tubo de desagüe que pueden ser colocados a la derecha o izquierda para facilitar una instalación apropiada.

Nivelado del aparato

Una vez que el lavavajillas esté instalado en su posición, para nivelarlo ajuste la altura de los pies del lavavajillas. En ningún caso el lavavajillas debería estar inclinado más de 2°.

Conexión eléctrica

! ADVERTENCIA

Porsuseguridadpersonal:

■ Noutiliceunalargadorniunadaptadordeenchufecon esteelectrodoméstico.
■ Nodeberácortarniretirarlaconexiónatierrabajo ningúnconcepto.
■Conexión desde el cable de alimentación.

Requerimientos eléctricos

Por favor mire la etiqueta de voltaje para saber el voltaje y frecuencia y así conectar el lavavajillas al correspondiente sistema eléctrico. Utilice un fusible de 10 am, fusible diferido o circuito eléctrico recomendado y proporcione un circuito por separado para uso único con este aparato.

Conexión eléctrica

Asegurese que existe toma de tierra

Asegúrese que el voltaje y la frecuencia de su red eléctrica se corresponden con los que figuran en la placa de datos del lavavajillas. Solo inserte la clavija en una base del enchufe con toma de tierra apropiada. Si la base del enchufe al que debe ir conectado el lavavajillas no es apropiada para la clavija del cable, sustituya la base del enchufe en lugar de utilizar adaptadores que puedan dar lugar a riesgos de sobrecalentamiento

Conexión de la toma de agua

Conexión de la toma de agua fría

Conecte el tubo de suministro de agua fría a un conector roscado de 3/4 (pulgadas) y asegúrese de que está bien precintado apretado y colocado

Si los tubos de agua son nuevos o no se han usado durante un largo periodo de tiempo, deje que corra el agua para asegurarse de que el agua sale limpia y sin impurezas. Si no se toma esta precaución, existe el riesgo de que la entrada de agua se bloquee y estropee el electrodoméstico.

Conexión de las mangueras

Inserte la manguera de desagüe dentro de una tubería de desagüe que tenga como mínimo 4 cm de diámetro, o deje que desagüe dentro del fregadero asegurándose de que no se doble o aplaste. La parte superior del tubo de la manguera debe de estar a una altura que no supere los 100 cm.

CUELGUE LA MANGUERA EN CUALQUIERA DE LAS DOS POSICIONES A,ó B

COMOELIMINARELEXCESODEAGUADELASMANGUERAS

Si el fregadero está a más 1000 mm de altura sobre el suelo, el exceso de agua dentro de las mangueras no puede eliminarse directamente en el fregadero. Será necesario eliminar el agua que está dentro de las mangueras utilizando una palangana o similar que se colocará a un nivel inferior al del fregadero.

SALIDADEAGUA

Conecte la salida del desagüe. La manguera de desagüe tiene que estar perfectamente colocada para evitar fugas de agua. Asegúresedequelamangueradeaguanoestáenrolladaoaplastada

EXTENSIÓNDELAMANGUERA

Si llegara a necesitar una extensión de manguera, utilice una similar a la suministrada. No debe tener más de 4 metros, de otro modo el resultado del proceso de limpieza de lavavajillas podría verse reducido.

Conexióndelsifón

El conector del sifón debería estar a una altura que no supere los 1000 mm (máximo) desde la parte más baja del plato. La tubería del agua debería estar fija.

Inicio del Lavavajillas

Compruebelasindicacionesantesdeprocederausarsulavavajillas.

1. El aparato está correctamente nivelado y ajustado.
2. La válvula de entrada de agua está abierta
3. No puede haber fugas en las conexiones de agua.
4. El cable eléctrico está bien conectado.
5. La electricidad está conectada
6. Las mangueras de entrada de agua y desagüe no presentarán nudos, enrollamientos o aplastamientos.
7. Todos los materiales de embalaje y material impreso ha de ser retirado del lavavajillas.

¡Aviso!: Después de la instalación, por favor, guarde este manual de instrucciones. El contenido de este libro de instrucciones es muy útil para los posibles usuarios de este lavavajillas.

	PROBLEM	POSIBLES CAUSAS	QUE HACER
PROBLEMAS TÉCNICOS	El lavavajillas no funciona	El fusible está fundido o ha saltado el interruptor diferencial de la instalación	Sustituya el fusible o conecte el interruptor diferencial. Desconecte otros electrodomésticos que comparten el mismo circuito eléctrico con el lavavajillas
		El suministro eléctrico al lavavajillas n está conectado	Asegúrese de que el lavavajillas está encendido y la puerta perfectamente cerrada.Asegúrese de que el cable eléctrico está bien enchufado en la base.
		La puerta no está cerrada adecuadamente	Asegúrese de que la puerta del lavavajillas encaja en el pestillo.
		La manguera del desagüe está torcida	Compruebe la manguera del desagüe
	El agua no se bombea desde el lavavajillas	El filtro está obstruido	Compruebe el filtro grueso (ve sección "Limpieza del filtro").
		El fregadero está obstruido	Compruebe el fregadero para asegurarse que desagua adecuadamente, si el problema fuera este necesitará un fontanero en vez del personal de servicio técnico
PROBLEMAS GENERALES	Espuma en el tubo	Detergente inadecuado	Utilice únicamente detergente especial para lavavajillas para evitar espuma. Si esto ocurre abra el lavavajillas y deje que la espuma se evapore. Añada 4 lt de agua en la cuba del lavavajillas. Cierre la puerta y comience el ciclo de lavado de "aclarado" para eliminar el agua. Repita si necesario.Se ha derramado el líquido de aclarado	Seque inmediatamente cualquier resto de líquido de aclarado que pueda haber dentro de la cuba del lavavajillas
	Interior del lavavajillas manchado	Se ha utilizado un detergente con colorante	Asegúrese de que el detergente que es usado no tiene colorantes.
	Capa blanca dentro de las superficies	Agua con alto contenido mineral	Para limpiar el interior del lavavajillas utilice una esponja humedecida con detergente para lavavajillas y utilice guantes de goma. No utilice nunca un limpiador que no sea detergente para lavavajillas porque puede producir espuma.
	Hay manchas de oxido en los cubiertos	Los cubiertos afectados no son resistentes a la corrosión	Compruebe el fregadero para asegurarse que desagua adecuadamente, si el problema fuera este necesitará un fontanero en vez del personal de servicio técnico
		Después de añadir la sal no se ha realizado ningún programa de lavado. Restos de sal se han filtrado en el ciclo de lavado..	Siempre haga funcionar el programa de lavado rápido sin vajilla en el lavavajillas y sin seleccionar la función Turbo (si la hubiera) después de añadir la sal.
		La tapa del ablandador de agua está suelta	Compruebe la tapa. Asegúrese que está bien cerrada.

	PROBLEM	POSIBLES CAUSAS	QUE HACER
RUIDO	Ruidos de golpes en el interior de la cuba del lavavajillas	Los brazos aspersores están golpeando algún objeto de la cesta.	Interrumpa el programa y reorganice los objetos que obstruyen el brazo aspersor.
	Vibración ruidosa en la cabina del lavavajillas	Elementos de vajillas no están bien asegurados en la cuba del lavavajillas.	Interrumpa el programa y reorganice los elementos de la vajilla.
	Sonidos de golpes en los tubos del agua.	Esto puede ser causado por por la misma instalación o los tubos estén cruzados.	Esto no tiene influencia sobre la función del lavavajillas. Contacte un fontanero cualificado.
Resultado del lavado insatisfactorio	Los platos no están limpios.	No se ha cargado correctamente el lavavajillas	Vea las notas en “cargando las cestas del lavavajillas”.
		El programa no era lo suficiente potente	Seleccione un programa más intensivo. Ver “Tabla de ciclos de lavado”.
		No se ha añadido suficiente detergente.	Use más detergente o cambie el detergente.
		Hay objetos bloqueando el giro de los aspersores.	Reorganice los objetos de manera que el aspersor pueda girar libremente.
		La combinación de filtros en la base del lavavajillas no está limpia o no está adecuadamente colocado. Esto podría causar que los chorros de agua del aspersor se bloquearan.	Limpie o fije el sistema de filtros adecuadamente, Limpie los orificios de salida de agua del aspersor. Ver “Limpieza del brazo aspersor”.
	Cristalería turbia	Combinación de agua blanda y demasiado detergente.	Use menos detergente si utiliza un agua muy blanda y seleccione el ciclo de lavado más corto para limpiar la cubertería.
	Marcas negras o grises en platos	Utensilios de aluminio han rozado contra los platos	Utilice un limpiador abrasivo suave para eliminar esas marcas.
	El detergente se queda dentro del depósito tras el lavado.	Los platos bloquean el depósito de detergente.	Coloque los cubiertos adecuadamente en el lavavajillas.
Resultado del secado insatisfactorio.	Los platos no se secan.	Se ha cargado incorrectamente.	Cargue el lavavajillas tal como se sugiere en las instrucciones.
		Poco líquido de aclarado.	Aumente la cantidad.
		Ha sacado los platos demasiado pronto.	No vacié el lavavajillas inmediatamente después del lavado. Abra ligeramente la puerta para que salga el vapor. Comience descargando los objetos cuando estén templados. Primero vacié la cesta inferior. Esto previene que el agua que gotee agua en la cesta superior.
		Selección del programa errónea.	En programas cortos la temperatura de lavado es inferior. Esto también reduce la calidad del lavado. Seleccione un programa con un ciclo de lavado largo.
		Si usa cubiertos con una calidad baja.	El desagüe de agua es más difícil con estos objetos. Este tipo de cuberterías no son adecuados para lavar en lavavajillas.

Códigosdeerror

Cuando se produce un mal funcionamiento en el lavavajillas se mostrarán los códigos de error en los pilotos luminosos para advertirle:

Códigos	Significado	Posibles
ElindicadordeprogramaR pidóparpadea rápidamente	Tiempodeadmisindeagua demasiadolargo	Elgrifodeaguanoestabierto,nohaysuministrode aguaolapresinésmuybaja
ElindicadordeprogramaECOparpadea rá pidamente	Inundaci n ó	Algún componente del lavavajillas tiene una fuga de agua
Los indicadores de programa Rápido y 90 min. parpadean rápidamente	Latemperaturadelavadonopuedeser alcanzada	FallodelaResistenciadeCalentamiento

¡AVISO!

Si se da una fuga de agua en el lavavajillas, corte el suministro principal de agua antes de avisar al Servicio de Asistencia Técnica.

Si existe agua en la base del lavavajillas por una fuga, el agua deber ser retirada antes de volver a encenderel lavavajillas.

Información técnica

Altura::845mm
Anchura:448mm
Profundidad :	604mm(con la puerta cerrada)
Presióndelagua:0.04-1.0MPa
Entradacorriente:verlaplacaconmedidaseléctricas
Capacidad:cubiertos9

Información sobre los ensayos comparativos de acuerdo a la norma EN 50242 Capacidad: 10 cubiertos Posición cesta superior: posición inferior Programa: Eco
Ajuste Abrillantador: 6 Ajuste Descalcificador: H4

Información técnica

Hoja de datos de lavavajillas doméstico de acuerdo a Directiva Europea 1059/2010:

Fabricante	TEKA
Tipo/Descripción	LP8410/LP8410INOX
Capacidadestándar	9
Claseenergética 1	A+
Consumoanualdeenergía 2	215kWh
Consumoenergéticodelciclodelavadoestándar	0.69kWh
Consumoenmodoapagado	0.45W
Consumoenmodobotónencendido	0.49W
Consumodeaguaanual 3	2660liter
Clasedeeficienciaenelsecado 4	A
Ciclodelavadoestándar 5	ECO45°C
Duracióndelprogramaestándardelavado	190min
Nivelderuido	49dB(A)re1pW
Montaje	Libreinstalación
¿Podría ser integrable?	Yes
Altura	84.5cm
Anchura	44.8cm
Profundidad (con conectores)	60.4cm
Consumoeléctrico	1760-2100W
Voltaje / f r e cuencia	220-240V~ / 50Hz
Presión del agua Presión del chorro de agua)	0.4-10bar=0.04-1M Pa

NOTA:

① A+++ (la más alta eficiencia) a D (la más baja eficiencia).
2 Consumo de energía "215" Kw por año, basado en 280 ciclos de lavado usando agua fría y el consumo de modos de energía bajos. El consumo de energía actual dependerá de cómo se utilice el lavavajillas.
3 Consumo de agua de "2660" litros anuales. El consumo de agua dependerá en cómo se utilice el lavavajillas.
4 A (la más alta eficiencia) a G (la más baja eficiencia).
5 Este programa de lavado es adecuado para limpieza de vajilla de suciedad normal y es el programa más eficiente en términos de ahorro de energía y agua para este tipo de suciedad.

Este aparato cumple todas las normativas Europeas estándar y directivas en la versión actual a su entrega.

-LVD2006/95/EC

-EMC2004/108/EC

-ErP2009/125/EC

Los valores dados arriba han sido medidos de acuerdo con los estándares bajo las condiciones de funcionamiento especificadas. Podrían variar mucho los resultados dependiendo de la dureza del agua, cantidaddedetergenteysuciedaddelavajilla.

Este manual está basado en las normas y estándares de la Unión Europea.

Teka Subsidiaries

Country Subsidiary	Address	City	Phone
AustriaKüppersbusch Austria	Eitnergasse, 13	1231 Wien	[phone]
BelgiumKüppersbusch Belgium S.P.R.L.	Doomveld Industrie, Asse 3, No. 11 - Boite 7	1731 Zellik	[phone]
BulgariaTeka Bulgaria EOOD	Blvd. "Tsarigradsko Shosse" 135	1784 Sofia	[phone]
ChileTeka Chile S.A.	Avd El Retiro Parque los Maitenes, 1237. Parque Enea	Pudahuel, Santiago de Chile	[phone]
ChinaTeka International Trading (Shanghai) Co. Ltd.	6/F. Datong Business Center, No. 369 Fuxing Middle Rd.	200025 Shanghai	[phone]
Czech RepublicTeka CZ S.R.O.	V Holesovickách, 593	182 00 Praha 8 - Liben	[phone]
DenmarkJuvél A/S	Københavnsvej 222	DK-4600 Køge	[phone]
EcuadorTeka Ecuador S.A.	Parque Ind. California 2, Via a Daule Km 12	Guayaquil	[phone]
GermanyTeka Küchentechnik GmbH	Sechsheldener Str. 122	35708 Haiger	[phone]
Great BritainTeka Products Ltd.	177 Milton Park	0X14 4SE Milton, Abingdon	[phone]
GreeceTeka Hellas A.E.	Thesi Roupaki - Aspropyrgos	193 00 Athens	[phone]
HungaryTekaMagyarorszagZrt.	Tervu.92.	9200Mosonmagyar v ó á r	[phone]
IndonesiaPT Teka Buana	Jalan Menteng Raya, Kantor Taman A9 Unit A3	12950 Jakarta	[phone]
MalaysiaTeka Küchentechnik (Malaysia) Sdn Bhd	10 Jalan Kartunis U1/47, Temasya Park, Off Glenmarie	40150 Shah Alam, Selangor Darul Ehsan	[phone]
MexicoTeka Mexicana S.A. de C.V.	Ferrocarril 200, Esquina Norte 29, Col. Moctezuma	15500 Mexico D.F.	[phone]
MoroccoTeka Maroc S.A.	73, Bd. Slimane, Depôt 33, Route de Ain Sebaa	Casablanca	[phone]
NetherlandsTeka B.V.	Wijkermeerstraat, 34	2131 HA Hoofddorp	[phone]
NorwayIntra. A.S	Storsand	7563 Malvik	[phone]
PolandTeka Polska Sp. ZO.O.	ul. 3-go Maja 8 / A2	05-800 Pruszków	[phone]
PortugalTeka Portugal S.A.	Estrada da Mota - Apdo 533	3834-909 Ilhavo, Aveiro	[phone]
RomaniaS.C. Teka Küchentechnik Romania S.R.L.	Sevastopol str., no 24, 5th floor, of. 15	010992 Bucharest Sector 1	[phone]
PoccияOOO "Тека Рус"	ул.Неверовского, д.9, оф.30-31	121170, Россия, Москва	[phone]
SingaporeTeka Singapore PTE Ltd	Clemenceau Avenue, 83, 01-33/34 UE Square	239920 Singapore	[phone]
SpainTeka Industrial, S.A.	C/ Cajo.17	39011 Santander	[phone]
SwedenIntra Mölntorp AB	Sábyvägen, 8	734 93 Kolbäck	[phone]
ThailandTeka (Thailand) Co. Ltd.	364/8 Sri-Ayuttaya Road, Phayathai, Ratchatavee	10400 Bangkok	[phone]
TurkeyTeka Teknik Mutfak Aletleri Sanayi Ve	Buyükdere Cad. 24/13	80290 Mecidiyeköy, Istanbul	[phone]
UkraineTeka Ukranie LLC	86-e, Bozhenko Str .2nd floor,4th entrance	03150 Kyiv	[phone]
United Arab EmiratesTeka Middle East Fze	Building LOB 16, Office 417	P.O. Box 18251 Dubai	[phone]
United Arab EmiratesTeka Küchentechnik U.A.E LLC	Bin Khedia Centre	P.O. Box 35142 Dubai	[phone]
VenezuelaTeka Andina S.A.	Ctra. Petare-Santa Lucia, km 3 (El Limoncito)	1070 Caracas	[phone]
VietnamTEKA Vietnam Co., Ltd.	803 Dai Minh Convention Tower, 8th Floor	77 Hoang Van Thai, District 7, Ho Chi Minh	[phone]
