Tipo de producto	Radio de coche / Reproductor de CD
Marca	Sony
Modelo	CDX-GT22W
Dimensiones	178 x 50 x 178 mm (estándar DIN)
Peso	Aproximadamente 1 kg
Alimentación	12 V CC (batería del coche)
Consumo de energía	Máximo 10 A
Formatos de reproducción	CD, CD-R/RW, MP3, WMA
Sintonizador	FM/AM
Potencia de salida	4 x 50 W (máx.)
Ecualizador	Ecualizador gráfico de 7 bandas
Funciones principales	Reproducción de CD, radio, entrada auxiliar, control de tono
Pantalla	LCD retroiluminada
Conexiones	Antena, altavoces, entrada auxiliar, control remoto opcional
Mantenimiento y limpieza	Limpiar con un paño seco y suave; evitar disolventes.
Seguridad	Desconectar la batería antes de la instalación; usar fusibles adecuados.
Piezas de repuesto y reparabilidad	Contactar con servicio técnico Sony; no abrir el aparato.
Información general	Manual de usuario disponible en PDF; temperatura de funcionamiento: -10°C a +60°C.

Preguntas frecuentes - CDX-GT22W SONY

¿Cómo configurar la hora?

Presione el botón Clock o mantenga presionado Select hasta que la hora parpadee, luego gire el dial para ajustar las horas y minutos.

¿Cómo conectar un dispositivo externo?

Use la entrada AUX en la parte frontal con un cable de 3.5 mm. Seleccione la fuente AUX en el menú.

¿Reproduce archivos MP3?

Sí, reproduce CD y CD-R/RW con archivos MP3 y WMA en formatos estándar.

¿Cómo ajustar los graves y agudos?

Presione el botón Sound y seleccione Bass o Treble, luego ajuste con el dial giratorio.

¿Qué hacer si no hay sonido?

Verifique las conexiones de los altavoces, que el volumen no esté al mínimo y que la fuente de audio esté activa. Reinicie la unidad si es necesario.

¿Cómo guardar emisoras de radio?

Sintonice la emisora deseada y mantenga presionado uno de los botones de presintonía (1-6) hasta que escuche un pitido.

¿Es compatible con Bluetooth?

No, este modelo no tiene Bluetooth. Utilice la entrada AUX para dispositivos externos o un adaptador Bluetooth opcional.

¿Cómo restablecer la unidad?

Presione el botón de Reset con un objeto punzante (como un bolígrafo) durante unos segundos para restaurar los ajustes de fábrica.

¿Qué tipo de CD puedo usar?

Puede usar CD de audio, CD-R y CD-RW en formatos estándar. No use discos con etiquetas sueltas o de forma irregular.

¿Dónde descargar el manual?

Descargue el manual en formato PDF desde la página de soporte de Sony o en notice-facile.com.

MANUAL DE USUARIO CDX-GT22W SONY

Manual de instrucciones

ES

Owner's Record

Para cancelar la pantalla de demostración (DEMO), consulte la página 10.

CDX-GT32W

CDX-GT22W

LOCAL (Local Seek Mode)

RC-61 (1 m), RC-62 (2 m)

Para obtener información sobre la instalación y las conexiones, consulte el manual de instalación/conexiones suministrado.

Únicamente los modelos CDX-GT32W

El logotipo “HD Radio Ready” indica que este producto controlará un sintonizador HD Radio™ de Sony (se vende por separado). Para obtener información acerca del funcionamiento del sintonizador HD Radio™, consulte el manual de instrucciones del sintonizador HD Radio™.

El logo HD Radio Ready es una marca registrada de iBiquity.

HD Radio™ es una marca registrada de iBiquity Digital Corp.

El logotipo “SAT Radio Ready” indica que este producto controla un módulo de sintonizador de radio por

satélite (se vende por separado). Si desea obtener más detalles sobre el módulo de sintonizador de radio por satélite, póngase en contacto con el distribuidor Sony autorizado más cercano.

“SAT Radio”, “SAT Radio Ready”, los logotipos de SAT Radio, SAT Radio Ready y todas las marcas relacionadas son marcas comerciales de Sirius Satellite Radio Inc. y XM Satellite Radio Inc.

Microsoft, Windows Media y el logotipo de Windows son marcas comerciales o marcas comerciales

registradas de Microsoft Corporation en Estados Unidos o en otros países.

Advertencia: si el encendido del automóvil no dispone de una posición ACC

Asegúrese de ajustar la función de desconexión automática (página 9). La unidad se apagará completa y automáticamente en el tiempo establecido después de desactivarla, lo cual evita que se agote la batería. Si no ajusta la función de desconexión automática, mantenga presionado OFF hasta que se apague la pantalla cada vez que apague el motor.

Tabla de contenido

Procedimientos iniciales

Restauración de la unidad (únicamente los modelos CDX-GT32W) 5

Preparación del control remoto de tarjeta (únicamente los modelos CDX-GT32W) ..... 5

Ajuste del reloj 5

Extracción del panel frontal. 5

Colocación del panel frontal ..... 5

Ubicación de los controles y operaciones básicas

Unidad principal....6

Control remoto de tarjeta RM-X151

(únicamente los modelos CDX-GT32W) ... 6

CD

Elementos de la pantalla 8

Reproducción repetida y aleatoria .....8

Radio

Almacenamiento y recepción de emisoras .... 8

Almacenamiento automático — BTM....8

Almacenamiento manual 8

Recepción de las emisoras almacenadas....8

Sintonización automática 8

Otras funciones

Cambio de los ajustes de sonido ..... 9

Ajuste de las características del sonido — BAL/FAD/SUB ..... 9

Personalización de la curva de ecualizador — EQ3 ....9

Definición de los elementos de configuración — SET....9

Uso de un equipo opcional ..... 10

Equipo auxiliar de audio ..... 10

Cambiador de CD/MD (únicamente los modelos CDX-GT32W)....11

Control remoto de tarjeta RM-X114 (en los modelos CDX-GT22W) ..... 11

Información complementaria

Precauciones 12

Notas sobre los discos 12

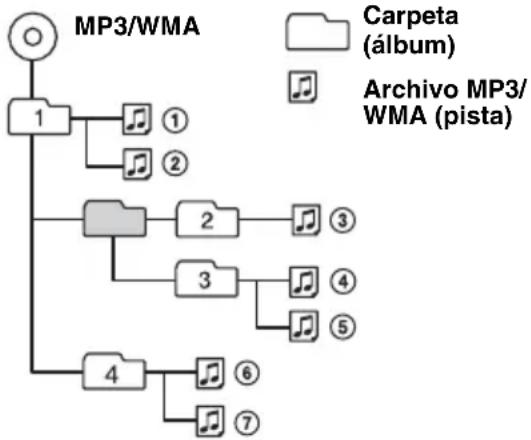

Orden de reproducción de los archivos MP3/WMA. 13

Acerca de los archivos MP3.... 13

Acerca de los archivos WMA ..... 13

Mantenimiento 13

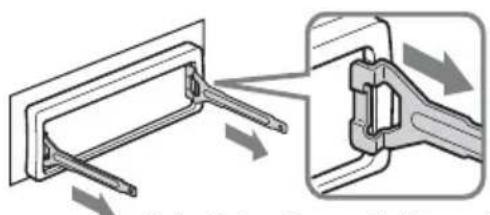

Extracción de la unidad.... 14

Especificaciones 15

Solución de problemas 15

Mensajes/indicaciones de error ..... 17

Acerca de este manual

Este manual contiene instrucciones para los modelos CDX-GT32W y GT22W. El cuadro que aparece a continuación muestra las diferencias principales entre dichos modelos.

Compruebe el nombre del modelo de su dispositivo y consulte las indicaciones correspondientes en todos los apartados del manual.

	GT32W GT22W
Botón de reinicio	●
Reproducción de MP3/WMA	●	●
Control del cambiador de CD/MD	●
Control remoto de tarjeta disponible	●(suministrado)	●(opcional)

Bienvenido

Gracias por adquirir este reproductor de discos compactos Sony. Mientras maneja puede disfrutar de las funciones siguientes.

- Reproducción de CD

Es posible reproducir discos CD-DA (incluidos CD TEXT) y CD-R/CD-RW (archivos MP3/WMA (página 13)).

Tipos de discos	Etiqueta del disco
CD-DA
MP3WMA

- Recepción de radio

• Puede almacenar hasta 6 emisoras de radio por banda (FM1, FM2, FM3, AM1 y AM2).
• BTM (Memoria de la mejor sintonía): la unidad selecciona las emisoras que emiten la señal más intensa y las almacena.

- Ajuste del sonido

- EQ3 stage2: es posible seleccionar entre 7 curvas de ecualizador preajustadas.

- Funcionamiento de una unidad opcional*

También puede controlar unidades opcionales como, por ejemplo, cambiadores de CD/MD, etc.

- Conexión de equipos auxiliares

La toma de entrada AUX situada en la parte frontal de la unidad permite conectar dispositivos de audio portátiles.

* Únicamente los modelos CDX-GT32W

Procedimientos iniciales

Restauración de la unidad (únicamente los modelos CDX-GT32W)

Antes de utilizar la unidad por primera vez, o después de sustituir la batería del automóvil o de cambiar las conexiones, debe restaurarla.

Extraiga el panel frontal y presione el botón RESET con un objeto puntiagudo, como por ejemplo un bolígrafo.

Nota

Al presionar el botón RESET, se borrará el ajuste del reloj y algunos contenidos memorizados.

Preparación del control remoto de tarjeta (únicamente los modelos CDX-GT32W)

Antes de utilizar el control remoto de tarjeta por primera vez, retire la lámina de aislamiento.

Si desea obtener información adicional sobre cómo sustituir la pila, consulte "Sustitución de la pila de litio del control remoto de tarjeta" en la página 13.

Ajuste del reloj

El reloj emplea una indicación digital de 12 horas.

1 Mantenga presionado el botón de selección.

Aparecerá la pantalla de ajustes.

2 Presione el botón de selección varias veces hasta que aparezca "CLOCK-ADJ".

3 Presione SEEK +.

La indicación de la hora parpadea.

4 Gire el selector de control de volumen para ajustar la hora y los minutos.

Para mover la indicación digital, presione SEEK -/+

5 Presione el botón de selección.

El ajuste se completa y el reloj se pone en funcionamiento.

Para mostrar el reloj, presione DSPL. Vuelva a presionar DSPL para regresar a la pantalla anterior.

Extracción del panel frontal

Puede extraer el panel frontal de la unidad para evitar que la roben.

Alarma de precaución

Si gira el interruptor de encendido hasta la posición OFF sin haber extraído el panel frontal, la alarma de precaución sonará durante unos segundos.

La alarma sonará únicamente si se utiliza el amplificador incorporado.

1 Presione OFF.

La unidad se apaga.

2 Presione 📋 luego extraiga el panel frontal hacia usted.

Notas

• No deje caer ni ejerza excesiva presión sobre el panel frontal ni la pantalla.
• No someta el panel frontal al calor ni a temperaturas altas o excesiva humedad. Evite dejarlo en un automóvil estacionado o sobre el tablero o la bandeja posterior.

Colocación del panel frontal

Fije la parte Ⓐ del panel frontal en la parte Ⓑ de la unidad, tal como muestra la ilustración, y presione el lado izquierdo hasta que encaje.

No coloque ningún objeto sobre la superficie interior del panel frontal.

Ubicación de los controles y operaciones básicas

Unidad principal

Control remoto de tarjeta RM-X151

(únicamente los modelos CDX-GT32W)

Este apartado contiene instrucciones acerca de la ubicación de los controles y las operaciones básicas.

Consulte las páginas indicadas para obtener información detallada.

Para obtener información acerca del funcionamiento de una unidad opcional (cambiador de discos CD/MD, etc.), consulte "Uso de un equipo opcional" en la página 10. Los botones correspondientes en el control remoto de tarjeta controlan las mismas funciones que los de la unidad.

1 Botón OFF

Para apagar la unidad o detener la fuente.

2Botón EQ3 (ecualizador) página 9

Para seleccionar el tipo de ecualizador (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM u OFF).

③ Selector de control de volumen/botón de selección página 9

Para ajustar el volumen (girar); para seleccionar elementos de configuración (presionar y girar).

4 Botón SOURCE

Para encender o cambiar la fuente* del dispositivo (Radio/CD/AUX).

5 Ranura del disco

Inserte el disco (con la etiqueta mirando hacia arriba) y se iniciará la reproducción.

6 Visualizador

7 Toma de entrada AUX página 10 Para conectar un dispositivo de audio portátil.

8Botón ▲ (expulsar)

Para expulsar el disco.

9 Botón (extracción del panel frontal) página 5

10 Botón DSPL (pantalla)/SCRL (desplazamiento) página 8

Para cambiar los elementos de la pantalla (presionar) y para desplazar el elemento de la pantalla (mantener presionado).

11 Botones SEEK -/+ CD:

Para omitir pistas (presionar); para omitir pistas en forma continua (presionar y volver a presionar dentro de 1 segundo y mantener presionado); para retroceder o avanzar una pista rápidamente (mantener presionado).

Radio:

Para sintonizar emisoras en forma automática (presionar); para localizar una emisora en forma manual (mantener presionado).

12Botón MODE página 8

Para seleccionar la banda de radio (FM/AM)*.

13Botón BTM/CAT (modelos CDX-GT32W) página 8

Para iniciar la función BTM (mantener presionado).

Botón BTM (modelos CDX-GT22W) página 8

Para iniciar la función BTM (mantener presionado).

14 Botón RESET (ubicado detrás del panel frontal) (únicamente los modelos CDX-GT32W) página 5

①/②: ALBUM -/+ (durante la reproducción de archivos MP3/WMA)

Para omitir álbumes (presionar); para omitir álbumes en forma continua (mantener presionado).

③: REP página 8

④: SHUF página 8

⑥: PAUSE

Para hacer una pausa en la reproducción de un disco CD en esta unidad. Para cancelar esta función, vuelva a presionarlo.

Radio:

Para recibir las emisoras almacenadas (presionar); para almacenar emisoras (mantener presionado).

16 Receptor del control remoto de tarjeta

Los botones siguientes del control remoto de tarjeta también presentan botones y funciones distintos de los de la unidad. Retire la película de aislamiento antes de usar la unidad (página 5) (únicamente los modelos CDX-GT32W).

17 Botones ← (I◀◀)/→ (▶▶▶)

Permiten controlar el CD o la radio, de la misma manera que con SEEK -/+ en la unidad.

Es posible controlar la configuración, los ajustes de sonido, etc. mediante ←→.

18 Botón DSPL (pantalla)

Para cambiar los elementos en pantalla.

19 Botón VOL (volumen) +/-

Para ajustar el volumen.

20 Botón ATT (atenuación)

Para atenuar el sonido. Para cancelar esta función, vuelva a presionarlo.

21 Botón SEL (selección)

Funciona igual que el botón de selección de la unidad.

22 Botones ↑ (+)/↓ (-)

Para controlar el CD, de la misma manera que con ①/② (ALBUM -/+ ) en la unidad.

Es posible controlar la configuración, los ajustes de sonido, etc., mediante ↑ ↓.

23 Botón SCRL (desplazamiento)

Para desplazar el elemento de la pantalla.

Para recibir las emisoras almacenadas (presionar); para almacenar emisoras (mantener presionado).

* Si se conecta un cambiador de CD/MD, un sintonizador de radio HD o un sintonizador SAT; cuando SOURCE está presionado, el dispositivo conectado ("MD", "HD", "XM" o "SR") aparece en la pantalla. Además, si MODE está presionado, es posible modificar el cambiador, la banda del sintonizador de radio HD o la banda del sintonizador SAT (únicamente los modelos CDX-GT32W).

Nota

Si la unidad está apagada y desaparece la indicación de pantalla, no se podrá utilizar con el control remoto de tarjeta salvo que se presione SOURCE en la unidad o se inserte un disco para activarla en primer lugar.

CD

Para obtener más detalles sobre cómo seleccionar un cambiador de CD/MD, consulte la página 11 (únicamente los modelos CDX-GT32W).

Elementos de la pantalla

Ejemplo: CDX-GT32W

A Fuente (únicamente los modelos CDX-GT32W)
B Número de pista/tiempo de reproducción transcurrido, Nombre del disco/artista, Número de álbum*1, Nombre del álbum, Nombre de la pista, Información de texto*2, Reloj

*1 El número del álbum se muestra solamente cuando se cambia de álbum.

*2 Si se reproduce un archivo MP3, se muestra el indicador ID3, cuando se reproduce un archivo WMA, se muestra el indicador WMA.

Para cambiar los elementos de la pantalla Ⓑ, presione DSPL.

Sugerencia

Los elementos que se muestran variarán en función del modelo, el tipo de disco, el formato de grabación y los ajustes. Para obtener más información acerca de los archivos MP3/WMA, consulte la página 13.

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ③ (REP) o ④ (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

⊂ TRACK pistas en forma repetida.

⊂ ALBUM* álbumes en forma repetida.

SHUF ALBUM* álbumes en orden aleatorio.

SHUF DISC discos en orden aleatorio.

* Si se reproduce un archivo MP3/WMA.

Para regresar al modo de reproducción normal, seleccione “OFF” o “SHUF OFF”.

Radio

Almacenamiento y recepción de emisoras

Precaución

Para sintonizar emisoras mientras maneja, utilice la función Memoria de la mejor sintonía (BTM) para evitar accidentes.

Almacenamiento automático — BTM

1 Presione SOURCE varias veces hasta que aparezca "TUNER".

Para cambiar de banda, presione MODE varias veces. Puede seleccionar entre FM1, FM2, FM3, AM1 y AM2.

2 Mantenga presionado BTM hasta que "BTM" parpadee.

La unidad almacena las emisoras en el orden de frecuencia en los botones numéricos. La unidad emite un pitido al almacenar el ajuste.

Almacenamiento manual

1 Mientras recibe la emisora que desea almacenar, mantenga presionado un botón numérico (de ① a ⑥) hasta que aparezca “MEM” o “MEMORY”.

Nota

Si intenta almacenar otra emisora en el mismo botón numérico, se reemplazará la que estaba almacenada previamente.

Recepción de las emisoras almacenadas

1 Seleccione la banda y, a continuación, presione un botón numérico (de ① a ⑥).

Sintonización automática

1 Seleccione la banda y, a continuación, presione SEEK -/+ para buscar la emisora.

La búsqueda se detiene cuando la unidad recibe una emisora. Repita este procedimiento hasta recibir la emisora deseada.

Sugerencia

Si conoce la frecuencia de la emisora que desea escuchar, mantenga presionado SEEK -/+ para localizar la frecuencia aproximada y, a continuación, presione SEEK -/+ varias veces para ajustar la frecuencia deseada con mayor precisión (sintonización manual).

Otras funciones

Cambio de los ajustes de sonido

Ajuste de las características del sonido — BAL/FAD/SUB

Puede ajustar el balance, el equilibrio y el volumen del altavoz potenciador de graves.

1 Presione el botón de selección varias veces hasta que aparezca "BAL", "FAD" o "SUB".

El elemento cambia de la manera siguiente:

LOW ^ 1 → MID ^ 1 → HI*1 →

BAL (izquierdo-derecho) →

SUB (volumen del altavoz potenciador de graves) ² → AUX 3

*1 Si está activado EQ3 (página 9).

*2 Cuando la salida de audio se ajusta en "SUB" (página 9).

"ATT" aparece con el ajuste más bajo y puede ajustarse hasta con 21 intervalos.

*3 Si está activada la fuente AUX (página 10).

2 Gire el selector de control de volumen para ajustar el elemento seleccionado.

Después de 3 segundos, finaliza el ajuste y la pantalla vuelve al modo de reproducción/recepción normal.

Personalización de la curva de ecualizador — EQ3

“CUSTOM” de EQ3 le permite realizar sus propios ajustes en el ecualizador.

1 Seleccione una fuente y presione EQ3 varias veces para seleccionar "CUSTOM".

2 Presione el botón de selección varias veces hasta que aparezca "LOW", "MID" o "HI".

3 Gire el selector de control de volumen para ajustar el elemento seleccionado.

El nivel de volumen puede ajustarse en intervalos de 1 dB entre -10 dB y +10 dB.

Ejemplo: CDX-GT32W

Repita los pasos 2 y 3 para ajustar la curva de ecualizador.

Para restaurar la curva de ecualizador ajustada en fábrica, mantenga presionado el botón de selección antes de que finalice el ajuste.

Después de 3 segundos, finaliza el ajuste y la pantalla vuelve al modo de reproducción/recepción normal.

Sugerencia

También es posible ajustar otros tipos de ecualizador.

Definición de los elementos de configuración — SET

1 Mantenga presionado el botón de selección.

Aparecerá la pantalla de ajustes.

2 Presione el botón de selección varias veces hasta que aparezca el elemento deseado.

3 Gire el selector de control de volumen para seleccionar el ajuste (por ejemplo, "ON" u "OFF").

4 Mantenga presionado el botón de selección.

La configuración finaliza y la pantalla regresa al modo de reproducción/recepción normal.

Nota

Los elementos que se muestran en pantalla variarán en función de la fuente y del ajuste.

Se pueden ajustar los elementos siguientes (consulte la referencia de página para obtener más información):

“●” indica el ajuste predeterminado.

CLOCK-ADJ (Ajuste del reloj) (página 5)

BEEP

Para ajustar “BEEP-ON” (●) o “BEEP-OFF”.

AUX-A*1 (Audio AUX)

Para activar “AUX-A-ON” (●) o desactivar “AUX-A-OFF” la pantalla de la fuente AUX (página 10).

A.OFF (Desconexión automática)

Para cortar la alimentación automáticamente una vez transcurrido un período de tiempo deseado cuando la unidad está apagada,

- “A.OFF-NO” (●), “A.OFF-30S (segundos)”, “A.OFF-30M (minutos)” o “A.OFF-60M (minutos)”.

SUB/REAR*1

Para cambiar la salida de audio.

- “SUB-OUT” (●): para que la salida se realice a través de un altavoz potenciador de graves.

- “REAR-OUT”: para que la salida se realice a través de un amplificador de potencia.

DEMO (Demostración)

Para ajustar "DEMO-ON" (●) o "DEMO-OFF".

DIM (Atenuador)

Para cambiar el brillo de la pantalla.

- “DIM-ON”: para atenuar la pantalla.

- “DIM-OFF” (●): para desactivar el atenuador.

M.DSPL (Indicador de movimiento)

Para seleccionar el modo de indicador de movimiento.

CDX-GT32W

- “M.DSPL-SA” (●): para mostrar los patrones de movimiento y el analizador de espectro.

- “M.DSPL-OFF”: para desactivar el indicador de movimiento.

CDX-GT22W

- “M.DSPL-ON” (●): para mostrar los patrones de movimiento.

- “M.DSPL-OFF”: para desactivar el indicador de movimiento.

A.SCRL (Desplazamiento automático)

Para desplazar automáticamente los elementos de la pantalla cuando se cambia de disco, álbum o pista.

- “A.SCRL-ON” (●): para desplazarlo.

LOCAL (Modo de búsqueda local)

- “LOCAL-ON”: para que se sintonicen solamente las emisoras de señal más intensa.

- “LOCAL-OFF” (●): para ajustar la recepción normal.

MONO*2 (Modo monoaural)

Para mejorar una recepción de FM deficiente, seleccione el modo de recepción monoaural.

- “MONO-ON”: para escuchar las emisiones estéreo en monoaural.

- “MONO-OFF” (●): para escuchar las emisiones estéreo en estéreo.

LPF*3 (Filtro de paso bajo)

Para seleccionar la frecuencia de corte del altavoz potenciador de graves: "LPF OFF" ♦), "LPF125Hz" o "LPF 78Hz".

LOUD (Sonoridad)

Permite escuchar el sonido con nitidez con niveles de volumen bajos.

- “LOUD-ON”: para reforzar graves y agudos.

- “LOUD-OFF” (●): para no reforzar graves y agudos.

BTM (página 8)

*1 Cuando la unidad está apagada.
*2 Cuando se recibe FM.
*3 Cuando la salida de audio se ajusta en "SUB".

Uso de un equipo opcional

Equipo auxiliar de audio

Si conecta un dispositivo de audio portátil opcional a la toma de entrada AUX (minitoma estéreo) de la unidad y simplemente selecciona la fuente, podrá escuchar por los altavoces del automóvil. Puede ajustar cualquier diferencia en el nivel de volumen entre la unidad y el dispositivo de audio portátil. Siga este procedimiento:

Conexión del dispositivo de audio portátil

1 Apague el dispositivo de audio portátil.
2 Baje el volumen de la unidad.
3 Conecte a la unidad.

* Asegúrese de utilizar una clavija recta.

Ajuste del nivel de volumen

Asegúrese de ajustar el volumen de cada equipo de audio conectado antes de la reproducción.

1 Baje el volumen de la unidad.
2 Presione SOURCE varias veces hasta que aparezca "FRONT IN".
3 Inicie la reproducción en el dispositivo de audio portátil con un volumen moderado.
4 Seleccione el volumen habitual en la unidad.
5 Presione el botón de selección varias veces hasta que aparezca "AUX" y gire el selector de control de volumen para ajustar el nivel de entrada (de -8 dB a +18 dB).

Cambiador de CD/MD (únicamente los modelos CDX-GT32W)

Selección del cambiador

1 Presione SOURCE varias veces hasta que aparezca "CD" o "MD".
2 Presione MODE varias veces hasta que aparezca el cambiador deseado.

Se inicia la reproducción.

Omisión de álbumes y discos

1 Durante la reproducción, presione ①/② (ALBUM -/+).

Para omitir	Presione 1/2 (ALBUM)
un álbum y suéltelo (manténgalo presionado durante un momento).
un álbum continuamente	antes de que transcurran 2 segundos después de haberlo soltado por primera vez.
discos varias veces.
discos continuamente	a continuación, vuelva a presionarlo antes de que transcurran 2 segundos y manténgalo presionado.

Reproducción repetida y aleatoria

1 Durante la reproducción, presione ③ (REP) o ④ (SHUF) varias veces hasta que aparezca el ajuste deseado.

Seleccione Para reproducir

DISC un disco varias veces.
SHUF CHANGER	las pistas del cambiador en orden aleatorio.
SHUF ALL*	las pistas de todas las unidades en orden aleatorio.

* Si se conectaron uno o más cambiadores de CD, o dos o más cambiadores de MD.

Para regresar al modo de reproducción normal, seleccione “OFF” o “SHUF OFF”.

Sugerencia

“SHUF ALL” no reproduce las pistas en orden aleatorio entre unidades de CD y cambiadores de MD.

Control remoto de tarjeta RM-X114 (en los modelos CDX-GT22W)

Los botones correspondientes en el control remoto de tarjeta controlan las mismas funciones que los de esta unidad.

Los botones siguientes del control remoto de tarjeta también presentan botones y funciones distintos de los de la unidad.

- Botón DSPL (pantalla)

Para cambiar los elementos en pantalla.

• Botones ←/→ (SEEK -/+ )

Permiten controlar el CD o la radio, de la misma manera que con SEEK -/+ en la unidad.

- Botón SOUND

Funciona igual que el botón de selección de la unidad.

- Botones ↑/↓ (DISC*/PRESET +/-)

Para controlar el CD, realiza la misma función que los botones ①/② (ALBUM -/+ ) en la unidad.

- Botón ATT (atenuación)

Para atenuar el sonido. Para cancelar esta función, vuelva a presionarlo.

* Función no disponible en esta unidad.

Nota

Si la unidad está apagada y desaparece la indicación de pantalla, no se podrá utilizar con el control remoto de tarjeta salvo que se presione SOURCE en la unidad o se inserte un disco para activarla en primer lugar.

Información complementaria

Precauciones

• Si estaciona el automóvil bajo la luz directa del sol, deje que la unidad se enfríe antes de usarla.
• La antena motorizada se extenderá automáticamente mientras la unidad se encuentre en funcionamiento.

Condensación de humedad

En días lluviosos o en zonas muy húmedas, es posible que se condense humedad en el interior de las lentes y la pantalla de la unidad. Si esto ocurre, la unidad no funcionará de forma correcta. En tal caso, extraiga el disco y espere una hora aproximadamente hasta que se haya evaporado la humedad.

Para mantener una alta calidad de sonido

Asegúrese de no derramar jugos ni refrescos sobre la unidad o los discos.

Notas sobre los discos

• Para mantener los discos limpios, no toque su superficie. Tómelos por los bordes.
• Guarde los discos en sus cajas o en los cargadores de discos cuando no los use.
• No someta los discos al calor ni a altas temperaturas. Evite dejarlos en un automóvil estacionado, o sobre el tablero o la bandeja posterior.
• No adhiera etiquetas ni utilice discos con residuos de pegamento o tinta. Tales discos pueden dejar de girar durante el uso, lo que provocaría una falla de funcionamiento o daños en el disco.

• No use discos con etiquetas o autoadhesivos. Su uso puede producir las siguientes fallas de funcionamiento:
• Imposibilidad de expulsar el disco (dado que se despegó la etiqueta o el autoadhesivo y se obstruye el mecanismo de expulsión).
• Imposibilidad de leer los datos de audio correctamente (por ejemplo, se interrumpe la reproducción o simplemente no se reproduce el disco) debido a que el calor contrae el autoadhesivo o la etiqueta y hace que el disco se deforme.
• No se pueden reproducir en esta unidad discos con formas no estándar (por ejemplo, formas de corazón, cuadrado o estrella). Si lo intenta, puede dañar la unidad. No use este tipo de discos.

• No es posible reproducir discos compactos de 8 cm.

• Antes de reproducir los discos, límpielos con un paño de limpieza disponible en el mercado. Hágalo desde el centro hacia los bordes. No utilice disolventes como bencina, diluyentes, productos de limpieza disponibles en el mercado ni aerosoles antiestáticos para discos analó;

Notas sobre los discos CD-R/CD-RW

• Según el estado del disco o el equipo utilizado para su grabación, es posible que algunos discos CD-R y CD-RW no puedan reproducirse en esta unidad.
• No es posible reproducir un disco CD-R o un CD-RW que no esté finalizado.
• La unidad es compatible con la norma ISO 9660 de formato de nivel 1/nivel 2, con la norma Joliet/Romeo en cuanto al formato de expansión y con Multi Session.

• Cantidad máxima de:

• carpetas (álbumes): 150 (incluidas la carpeta raíz y las carpetas vacías).

• archivos (pistas) y carpetas contenidas en un disco: 300 (si un nombre de archivo o carpeta contiene muchos caracteres, este número puede ser inferior a 300).
• caracteres que se pueden visualizar en el nombre de una carpeta/archivo: 32 (Joliet) o 64 (Romeo).

- Si el disco se grabó en Multi Session, solamente se reconoce y reproduce la primera pista del formato de la primera sesión (cualquier otro formato se omitirá). La prioridad del formato es CD-DA/MP3/WMA.

- Cuando la primera pista es un CD-DA, sólo se reproduce el CD-DA de la primera sesión.

- Cuando la primera pista no es un CD-DA o se reproduce una sesión de MP3/WMA. Si el disco no contiene datos en ninguno de estos formatos, aparece “NO MUSIC”.

Discos de música codificados con tecnologías de protección de los derechos de autor

Este producto se diseñó para reproducir discos que cumplen con el estándar Compact Disc (CD).

Recientemente, algunas compañías discográficas comercializan discos de música codificados con tecnologías de protección de derechos de autor.

Tenga en cuenta que, entre estos discos, algunos no cumplen con el estándar CD, por lo que no podrán reproducirse con este producto.

Nota sobre discos DualDisc

Un DualDisc es un disco de dos caras que combina material grabado en DVD en una cara con material de audio digital en la otra cara. Sin embargo, como el lado del material de audio no cumple con la norma Compact Disc (CD), no es seguro que la reproducción pueda hacerse en este producto.

Orden de reproducción de los archivos MP3/WMA

Acerca de los archivos MP3

• MP3, que significa MPEG-1 Audio Layer-3, es un formato estándar de compresión de archivos de música. Comprime los datos de CD de audio a aproximadamente 1/10 de su tamaño original.
• Las versiones 1.0, 1.1, 2.2, 2.3 y 2.4 del indicador ID3 se aplican únicamente a archivos MP3. El indicador ID3 puede tener entre 15/30 caracteres (versiones 1.0 y 1.1) o entre 63/126 (versiones 2.2, 2.3 y 2.4).
• Al asignar un nombre a un archivo MP3, asegúrese de añadir la extensión “.mp3” al nombre del archivo.
• Durante la reproducción de un archivo MP3 de VBR (Velocidad de bits variable) o al avanzar o retroceder rápidamente, es posible que el tiempo de reproducción transcurrido no se muestre con precisión.

Nota

Si reproduce un archivo MP3 de alta velocidad de bits, como 320 kbps, el sonido puede ser discontinuo.

Acerca de los archivos WMA

• WMA, que significa Windows Media Audio, es un formato estándar de compresión de archivos de música. Comprime los datos de CD de audio a aproximadamente 1/22* de su tamaño original.
• El indicador de WMA tiene 63 caracteres.
• Al asignar un nombre a un archivo WMA, asegúrese de añadir la extensión “.wma” al nombre del archivo.
• Durante la reproducción de un archivo WMA de VBR (Velocidad de bits variable) o al avanzar o retroceder rápidamente, es posible que el tiempo de reproducción transcurrido no se muestre con precisión.

* solamente los de 64 kbps

Nota

No es posible reproducir los archivos WMA que se indican a continuación.

• archivos con formato de compresión sin pérdida
• archivos protegidos por derechos de autor

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con el distribuidor Sony más cercano.

Mantenimiento

Sustitución de la pila de litio del control remoto de tarjeta

En condiciones normales, la pila dura aproximadamente 1 año. (La duración puede ser menor en función de las condiciones de uso). El alcance del control remoto de tarjeta disminuye a medida que se agota la pila. Sustitúyala por una pila de litio CR2025 nueva. El uso de cualquier otra pila podría provocar un incendio o una explosión.

RM-X151 (únicamente los modelos CDX-GT32W)

continúa en la página siguiente →

RM-X114 (modelos CDX-GT22W)

Notas sobre la pila de litio

• Mantenga la pila de litio fuera del alcance de los niños. Si se ingiriese, póngase en contacto inmediatamente con un médico.
• Limpie la pila con un paño seco para garantizar un contacto óptimo.
• Asegúrese de observar la polaridad correcta al instalarla.
• No sujete la pila con pinzas metálicas, ya que podría producirse un cortocircuito.

ADVERTENCIA

La pila puede explotar si no se emplea adecuadamente.

No recargue la pila; tampoco la desmonte ni la arroje al fuego.

Sustitución del fusible

Al sustituir el fusible, asegúrese de utilizar uno cuyo amperaje coincida con el especificado en el original. Si el fusible se funde, verifique la conexión de alimentación y sustitúyalo. Si el fusible vuelve a fundirse después de sustituirlo, es posible que exista alguna falla de funcionamiento interno. En tal caso, consulte con el distribuidor Sony más cercano.

Limpieza de los conectores

Es posible que la unidad no funcione correctamente si los conectores entre ésta y el panel frontal están sucios. Para evitar esta situación, extraiga el panel frontal (página 5) y limpie los conectores con un hisopo de algodón. No aplique demasiada fuerza, ya que podría dañar los conectores.

Parte posterior del panel frontal

Notas

• Por razones de seguridad, apague el motor antes de limpiar los conectores y extraiga la llave del interruptor de encendido.
• No toque nunca los conectores directamente con los dedos ni con ningún dispositivo metálico.

Extracción de la unidad

1 Extraiga el marco de protección.

①Extraiga el panel frontal (página 5).
②Fije las llaves de liberación al marco de protección.

Oriente las llaves de liberación como se indica en la ilustración.

③Tire de las llaves de liberación para extraer el marco de protección.

2 Extraiga la unidad.

①Inserte las dos llaves de liberación simultáneamente hasta escuchar un clic.

②Tire de las llaves de liberación para extraer la unidad.

③Deslice la unidad para extraerla del marco.

Sección del reproductor de CD

Relación señal-ruido: 120 dB

Respuesta de frecuencia: de 10 a 20 000 Hz

Fluctuación y trémolo: inferior al límite medible

Sección del sintonizador

FM

Rango de sintonización: de 87,5 a 107,9 MHz

Terminal de antena: conector de antena externa

Frecuencia intermedia: 10,7 MHz/450 kHz

Sensibilidad útil: 9 dBf

Selectividad: 75 dB a 400 kHz

Relación señal-ruido: 67 dB (estéreo), 69 dB (mono)

Distorsión armónica a 1 kHz: 0,5 % (estéreo), 0,3 % (mono)

Separación: 35 dB a 1 kHz

Respuesta de frecuencia: de 30 a 15 000 Hz

AM

Rango de sintonización: de 530 a 1 710 kHz

Terminal de antena: conector de antena externa

Frecuencia intermedia: 10,7 MHz/450 kHz

Sensibilidad: 30 μV

Sección del amplificador de potencia

Salidas: salidas de altavoz (conectores de sellado seguro)

Impedancia de altavoces: de 4 a 8 Ω

Salida máxima de potencia: 52 W × 4 (a 4 Ω)

Generales

Salidas:

Terminal de salidas de audio frontal (únicamente los modelos CDX-GT32W) intercambiable entre posterior y sub Terminal de control del relé de la antena motorizada Terminal de control del amplificador de potencia

Entradas:

Terminal de entrada de control BUS (únicamente los modelos CDX-GT32W) Terminal de entrada de audio BUS (únicamente los modelos CDX-GT32W) Terminal de entrada de la antena Toma de entrada AUX (minitoma estéreo)

Controles de tono:

Bajos: ±10 dB a 60 Hz (XPLOD) Medios: ±10 dB a 1 kHz (XPLOD) Altos: ±10 dB a 10 kHz (XPLOD)

Sonoridad:

+4 dB a 100 Hz +2 dB a 10 kHz

Requisitos de alimentación: batería de automóvil de cc de 12 V (masa negativa)

Dimensiones: aprox. 178 × 50 × 179 mm (an/al/prf)

Dimensiones de montaje:

aprox. 182 × 53 × 162 mm (an/al/prf)

Peso: aprox. 1,2 kg

Accesorios suministrados:

Control remoto de tarjeta: RM-X151 (únicamente los modelos CDX-GT32W) Componentes de instalación y conexiones (1 juego)

Equipo y accesorios opcionales:

en los modelos CDX-GT22W

Control remoto de tarjeta: RM-X114

en los modelos CDX-GT32W

Cable BUS (suministrado con un cable con terminales RCA): RC-61 (1 m), RC-62 (2 m) Cambiador de CD (10 discos): CDX-757MX Cambiador de CD (6 discos): CDX-T69 Selector de fuente: XA-C40 Selector AUX-IN: XA-300 Adaptador de interfaz para iPod: XA-120IP Sintonizador HD Radio™: XT-100HD

Es posible que su distribuidor no comercialice algunos de los accesorios que figuran en la lista anterior. Pídale información detallada.

Tecnología de codificación de audio MPEG Layer-3 y pantentes bajo licencia de Fraunhofer IIS y Thomson.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

• Ciertas placas del circuito impreso no contienen retardantes de llama halogenados.
• Los chasis impresos no contienen retardantes de llama halogenados.
• Para el material de relleno y protección se ha utilizado papel.

Solución de problemas

La siguiente lista de comprobación le ayudará a solucionar los problemas que puedan producirse con la unidad.

Antes de consultarla, revise los procedimientos de conexión y de funcionamiento.

Generales

La unidad no recibe alimentación.

• Revise la conexión. Si todo está en orden, compruebe el fusible.
• Si la unidad está apagada y la pantalla desaparece, no se puede operar con el control remoto.
  → Encienda la unidad.

La antena motorizada no se extiende.

La antena motorizada no dispone de una caja de relé.

continúa en la página siguiente →

No se emite el sonido.

• El volumen es demasiado bajo.
• La función ATT está activada.
• La posición del control de equilibrio “FAD” no está ajustada para un sistema de 2 altavoces.
• El cambiador de CD no es compatible con el formato del disco (MP3/WMA).*1
  →Reproduzca con un cambiador de CD de Sony compatible con MP3 o con esta unidad.

No se escuchan pitidos.

• El sonido de los pitidos está cancelado (página 9).
• Se encuentra conectado un amplificador de potencia opcional y no está usando el amplificador integrado.

El contenido de la memoria se borró.

• Presionó el botón RESET.
  →Vuelva a almacenar los datos en la memoria.
• Se desconectó el cable de la alimentación o la batería.
• El cable de la alimentación no está conectado correctamente.

Las emisoras almacenadas y la hora correcta se borraron.

El fusible se fundió.

Se escucha ruido cuando se cambia la posición de la llave de encendido.

Los cables no coinciden correctamente con el conector de alimentación auxiliar del automóvil.

El modo demostración se inicia durante la reproducción o la recepción.

Si no se realiza ninguna operación durante 5 minutos y la opción “DEMO-ON” está seleccionada, el modo demostración se iniciará.

Las indicaciones desaparecen de la pantalla o no aparecen en ella.

• El atenuador está ajustado en “DIM-ON” (página 10).
• La pantalla se apaga si mantiene presionado OFF. → Mantenga presionado OFF en la unidad hasta que se ilumine la pantalla.
• Los conectores están sucios (página 14).

La función de desconexión automática no funciona.

La unidad está encendida. La función de desconexión automática se activa después de apagar la unidad. → Apague la unidad.

No es posible utilizar el control remoto de tarjeta.* 1

Asegúrese de que se retiró la película de aislamiento (página 5).

Reproducción de CD/MD

No es posible insertar el disco.

• Ya hay un disco insertado.
• El disco se insertó a la fuerza al revés o de forma incorrecta.

No se inicia la reproducción.

• Disco defectuoso o sucio.
• Los discos CD-R/CD-RW no son para audio (página 12).

No es posible reproducir archivos MP3/WMA.

El disco no es compatible con el formato y la versión de MP3/WMA (página 13).

Los archivos MP3/WMA tardan más tiempo en reproducirse que los demás.

El inicio de la reproducción de los siguientes discos tarda algo más de tiempo.

• disco grabado con una estructura de árbol complicada.
• disco grabado en Multi Session.
  – disco al que es posible añadir datos.

Los elementos de pantalla no se desplazan.

• En el caso de discos con muchos caracteres, es posible que éstos no se desplacen.
• “A.SCRL” está ajustado en “OFF”.
  → Ajuste “A.SCRL-ON” (página 10).
  →Mantenga presionado DSPL (SCRL).

Se producen saltos de sonido.

• La instalación no es correcta.
  → Instale la unidad en un ángulo inferior a 45° en una parte firme del automóvil.
• Disco defectuoso o sucio.

Los botones de operación no funcionan.* 1 El disco no se expulsa.

Presione el botón RESET (página 5).*1

Presione ▲ (expulsar) (página 6).*²

Recepción de radio

No es posible recibir las emisoras.

Hay ruidos que obstaculizan el sonido.

• Conecte un cable de control de antena motorizada (azul) o un cable de fuente de alimentación auxiliar (rojo) al cable de fuente de alimentación del amplificador de antena del automóvil (sólo cuando el automóvil tenga una antena de FM/AM integrada en el cristal posterior o lateral).
• Compruebe la conexión de la antena del automóvil.
• La antena automática no se extiende.
  → Compruebe la conexión del cable de control de la antena motorizada.
• Revise la frecuencia.

No es posible utilizar la sintonización programada.

• Almacene la frecuencia correcta en la memoria.
• La señal de emisión es demasiado débil.

No es posible utilizar la sintonización automática.

• El ajuste del modo de búsqueda local no es correcto.
  → La sintonización se detiene con demasiada frecuencia:
  Ajuste “LOCAL-ON” (página 10).
  → La sintonización no se detiene en una emisora: Ajuste “MONO-ON” (página 10).
• La señal de emisión es demasiado débil.
  → Use la sintonización manual.

Durante la reproducción de FM, la indicación "ST" parpadea.

• Sintonice la frecuencia con precisión.
• La señal de emisión es demasiado débil.
  → Ajuste “MONO-ON” (página 10).

Un programa de FM emitido en estéreo se escucha en monoaural.

La unidad se encuentra en el modo de recepción monoaural.

*1 Únicamente los modelos CDX-GT32W
*2 Únicamente los modelos CDX-GT22W

Mensajes/indicaciones de error

BLANK (únicamente los modelos CDX-GT32W)

No hay pistas grabadas en el MD.*1

→Reproduzca un MD que tenga pistas grabadas.

ERROR*2

• El disco está sucio o se insertó al revés.*1
  → Límpielo o insértelo de forma correcta.
• Se insertó un disco vacío.
• No es posible reproducir el disco debido a un problema.
  → Inserte otro disco.

FAILURE (Se ilumina hasta que se presiona algún botón).

La conexión de los altavoces y amplificadores es incorrecta.

→Consulte el manual de instalación/conexiones de este modelo para revisar la conexión.

1 segundo). (únicamente los modelos CDX-GT32W)

Con el sintonizador SAT conectado, no se pudo almacenar una emisora de radio SAT en una emisora preestablecida.

→Compruebe que recibe la emisora que desea almacenar e inténtelo de nuevo.

LOAD (únicamente los modelos CDX-GT32W)

La unidad o el cambiador están cargando el disco.

→Espere hasta que finalice.

L. SEEK +/-

El modo de búsqueda local está activado durante la sintonización automática.

NO DISC (únicamente los modelos CDX-GT32W)

El disco no está insertado en el cambiador de CD/MD.

→Inserte los discos en el cambiador.

NO INFO

No se grabó información de texto en el archivo MP3/WMA.

NO MAG (únicamente los modelos CDX-GT32W)

El cargador de discos no está insertado en el cambiador de CD.

→Inserte el cargador en el cambiador.

NO MUSIC

El disco no contiene ningún archivo de música.

→Inserte un CD de música en esta unidad o en un cambiador con capacidad para reproducir MP3.

NO NAME

No se grabó un nombre de disco/pista en la pista.

NOTREADY (únicamente los modelos CDX-GT32W)

La tapa del cambiador de MD está abierta o los MD no están insertados correctamente.

→Cierre la tapa o inserte los MD correctamente.

OFFSET

Es posible que se haya producido una falla interna.

→ Revise la conexión. Si el indicador de error permanece en pantalla, póngase en contacto con el distribuidor Sony más cercano.

PUSH EJT (únicamente los modelos CDX-GT22W)

No es posible expulsar el disco.

→Presione ▲ (expulsar) (página 6).

READ

La unidad está leyendo toda la información de pistas y de álbumes del disco.

→ Espere hasta que finalice la lectura y se inicie la reproducción automáticamente. Es posible que demore más de un minuto en función de la estructura del disco.

RESET (únicamente los modelos CDX-GT32W)

La unidad de CD y el cambiador de CD/MD no pueden utilizarse debido a algún problema.

→ Presione el botón RESET (página 5).

“LLLL” 7770

Durante la operación de avance o retroceso rápido, llegó al principio o al final del disco, por lo que no es posible continuar.

“—”

No se puede mostrar el carácter con la unidad.

*1 La pantalla muestra el número del disco que causa el error.
*2 Si se produce un error durante la reproducción de un CD o MD, el número de disco del CD o MD no aparece en pantalla.

Si estas soluciones no ayudan a mejorar la situación, póngase en contacto con el distribuidor Sony más cercano.

Si entrega la unidad para su reparación a causa de problemas en la reproducción de CD, lleve el disco que se utilizó cuando se produjo el problema.
