Tipo de producto	Microondas empotrable
Marca	Whirlpool
Modelo	WMMS3230SB
Dimensiones (An x Al x Pr)	54,6 cm x 38,8 cm x 32,2 cm
Peso	15,1 kg
Capacidad	23 litros
Alimentación	230 V, 50 Hz, 10 A
Potencia del microondas	900 W
Potencia del grill	1100 W
Funciones principales	Microondas, grill, combinado, descongelación automática, recalentamiento rápido
Controles	Panel táctil con pantalla digital
Niveles de potencia	5 niveles (incluyendo descongelación)
Material del interior	Acero inoxidable y esmalte
Iluminación interior	LED
Tipo de puerta	Puerta con apertura por tirador
Seguridad	Bloqueo de seguridad para niños, apagado automático
Limpieza y mantenimiento	Fácil limpieza con paño húmedo; no usar abrasivos
Piezas de repuesto recomendadas	Plato giratorio (4822 310 30008), mica guía de ondas (4822 310 30009)
Reparabilidad	Índice de reparabilidad alto; piezas disponibles en servicio técnico autorizado
Información general	Fabricado en Italia; garantía de 2 años

Preguntas frecuentes - WMMS3230SB WHIRLPOOL

¿Cómo limpiar el interior del microondas Whirlpool WMMS3230SB?

Para limpiar el interior, utilice un paño suave humedecido con agua tibia y un detergente suave. No use limpiadores abrasivos ni estropajos metálicos. Seque con un paño limpio.

¿Por qué el microondas no calienta correctamente?

Verifique que la puerta esté bien cerrada, que no haya objetos metálicos y que el plato giratorio gire libremente. Si el problema persiste, revise el fusible o contacte al servicio técnico.

¿Cómo usar la función de descongelación automática?

Seleccione la función 'Descongelación' en el panel, ingrese el peso del alimento y presione iniciar. El microondas ajustará automáticamente el tiempo y la potencia.

¿Qué tipos de recipientes son aptos para microondas?

Use recipientes etiquetados como aptos para microondas: vidrio, cerámica, plástico específico. Evite metales, papel de aluminio y vajillas con decoraciones metálicas.

¿Cómo activar el bloqueo de seguridad para niños?

Mantenga presionado el botón de bloqueo (generalmente un candado) durante 3 segundos hasta que escuche un pitido. Aparecerá un símbolo de candado en la pantalla.

¿Por qué el microondas hace ruido al funcionar?

Es normal que el magnetrón y el ventilador emitan un zumbido. Si el ruido es muy fuerte o metálico, verifique el plato giratorio y que no haya objetos sueltos.

¿Cómo cambiar la bombilla interior?

Desconecte el microondas, retire la cubierta de la bombilla (generalmente en el lateral interior) y reemplace con una bombilla de LED de 20W específica para microondas. Consulte el manual para más detalles.

¿Se puede usar el microondas para calentar líquidos?

Sí, pero tenga cuidado al retirarlos para evitar ebulliciones explosivas. Remueva el líquido antes de calentar y use recipientes con boca ancha.

¿Cómo optimizar el consumo de energía?

Use recipientes del tamaño adecuado, evite abrir la puerta innecesariamente y aproveche programas de recalentamiento rápido para comidas completas.

¿Qué hacer si la pantalla muestra un código de error?

Anote el código y consulte la sección de solución de problemas del manual. Si no aparece, desconecte el aparato 30 segundos y vuelva a conectar. Si persiste, llame al servicio técnico.

MANUAL DE USUARIO WMMS3230SB WHIRLPOOL

MANUAL DEL PROPIETARIO DE LA COMBINACIÓN

DE HORNO MICROONDAS Y CAMPANA

Seguridad del horno microondas 20

MICROWAVE OVEN MAINTENANCE AND CARE.... 22

Limpieza general 22

INSTRUCCIONES DE INSTALACIÓN 22

REQUISITOS.... 22

Herramientas y piezas 22

Piezas suministradas.... 23

Requisitos de ubicación 24

Dimensiones del producto 24

Dimensiones de instalación.... 25

Requisitos eléctricos.... 25

INSTALACIÓN...... 26

Prepare la combinación de horno microondas y campana..... 26

Plantillas de cartón separadas (en algunos modelos)...... 26

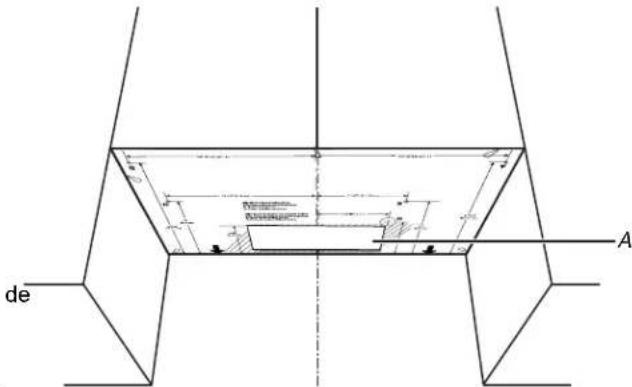

Buscar la plantilla de instalación (en algunos modelos) ..... 26

Tipos de instalación.... 27

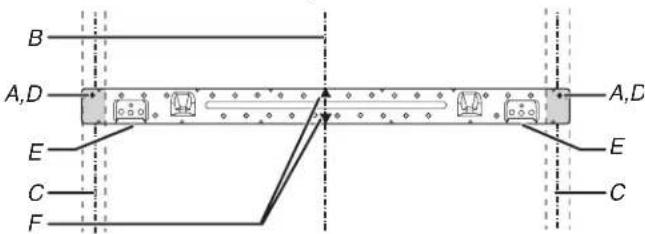

Encuentre las vigas de pared 28

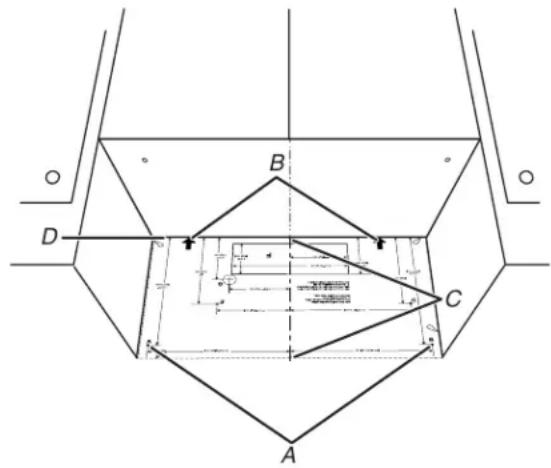

Marcar y perforar el gabinete superior 29

Marcar y perforar la pared trasera.... 30

Fije la placa de montaje a la pared.... 31

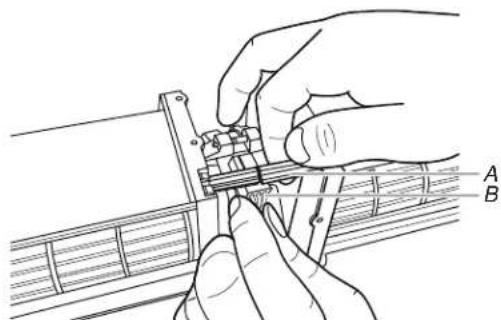

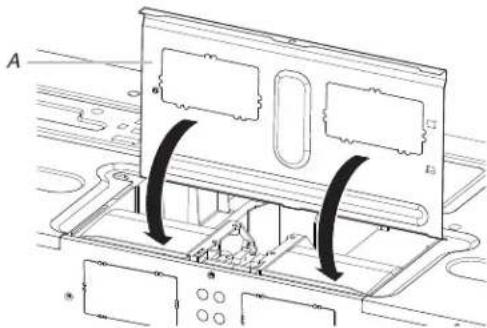

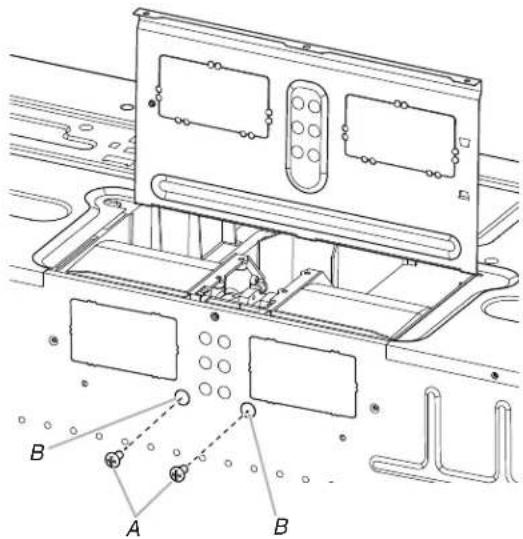

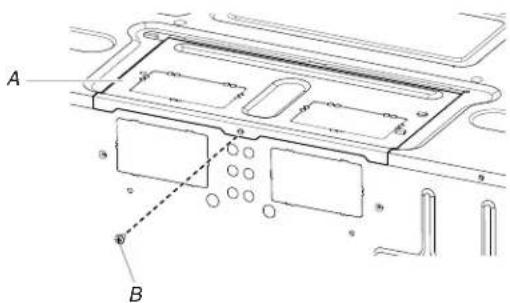

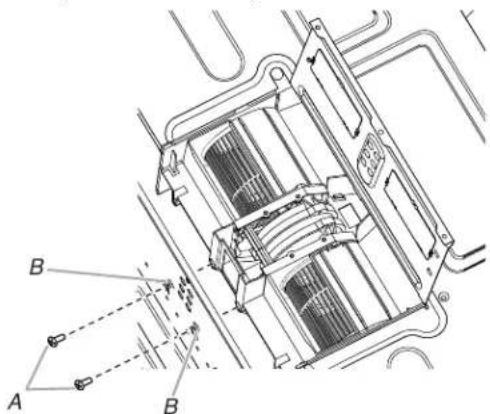

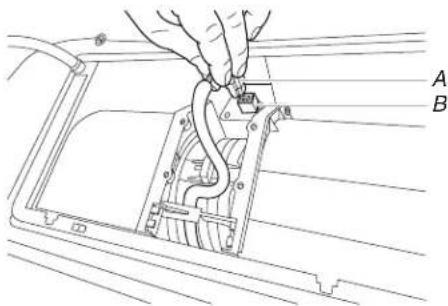

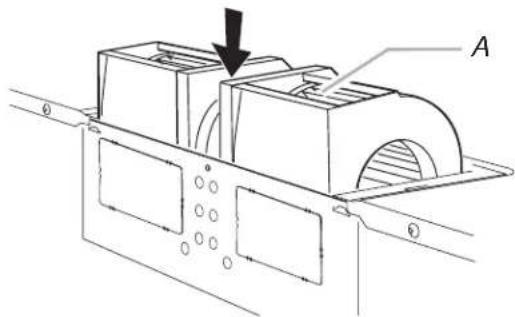

Gire el motor del soplador.... 32

Instale el conjunto de la compuerta 35

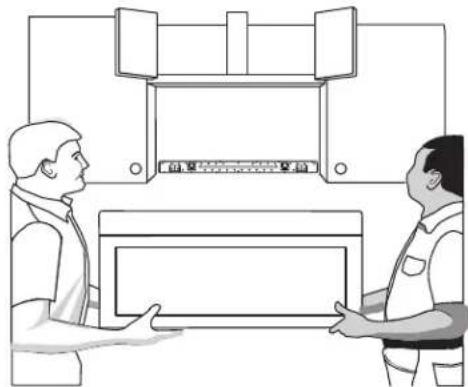

Instalación del horno microondas 35

Complete la instalación 36

ESPECIFICACIONES PARA EL DISEÑO DE LA

VENTILACIÓN.... 37

IMPORTANT:

Save for local electrical inspector's use.

IMPORTANTE:

Guarde para tener a disposición del inspector de electricidad local.

SEGURIDAD DEL HORNO MICROONDAS

Su seguridad y la de los demás son muy importantes.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Usted puede morir o sufrir una lesión grave si no sigue de inmediato las instrucciones.

Si no sigue las instrucciones, puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán cuál es el peligro potencial, cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al utilizar aparatos eléctricos, se deben seguir siempre las precauciones básicas de seguridad, entre las que se incluyen las siguientes:

ADVERTENCIA: Para minimizar el riesgo de quemaduras, choque eléctrico, incendio, lesiones a las personas o exposición a energía de microondas excesiva:

■ Lea todas las instrucciones antes de usar el electrodoméstico.
■ Lea y siga las “PRECAUCIONES PARA EVITAR LA POSÍBLE EXPOSICIÓN A ENERGÍA DE MICROONDAS EXCESIVA” específicas que se muestran en este manual.
■ Este electrodoméstico debe estar conectado a tierra. Conéctelo solamente a un contacto debidamente conectado a tierra. Consulte las “INSTRUCCIONES DE CONEXIÓN A TIERRA” que se muestran en esta sección.
■ Instale o ubique este electrodoméstico solo según las instrucciones de instalación proporcionadas.
■ Algunos productos, como los huevos enteros y los contenedores cerrados (por ejemplo, frascos de vidrio cerrados), pueden explotar y no deben calentarse en este horno.
■ Utilice este electrodoméstico solo para su uso previsto como se indica en este manual. No utilice químicos corrosivos o vapores en este electrodoméstico. Este tipo de horno se encuentra diseñado específicamente para calentar, cocinar o secar alimentos. No está diseñado para uso de laboratorio o industrial.
■ EL CONTENIDO CALIENTE PUEDE PROVOCAR QUEMADURAS GRAVES. NO PERMITA QUE LOS NIÑOS USEN EL MICROONDAS. Tenga cuidado al retirar artículos calientes.
■ No encienda el electrodoméstico si el cable o enchufe se encuentran dañados, no están funcionando adecuadamente o han sufrido daños o caídas.

■ Solo personal calificado debe realizar el mantenimiento del electrodoméstico. Comuníquese con el lugar más cercano de servicio autorizado para su examen, reparación o ajuste.
■ No cubra ni bloquee ninguna abertura del electrodoméstico.
■ No almacene el electrodoméstico en exteriores. No use este producto cerca del agua, por ejemplo, cerca de un fregadero, en un sótano húmedo, o cerca de una piscina o lugares similares.
■ No sumerja el cable ni el enchufe en agua.
■ Mantenga el cable lejos de las superficies calientes.
■ No deje que el cable cuelgue del borde de la mesa o del mostrador.
■ No use piezas de repuesto que no hayan sido recomendadas por el fabricante (por ejemplo, piezas hechas en casa con una impresora 3D).
■ Vea las instrucciones de limpieza de la superficie de la puerta en la sección "Mantenimiento y cuidado del horno microondas".
■ Los líquidos, como el agua, café o té, pueden sobrepasar el punto de ebullición sin que parezca que están hirviendo. La ebullición o las burbujas visibles no se encuentran siempre presentes al retirar el contenedor del horno microondas. ESTO PUEDE RESULTAR EN LÍQUIDOS MUY CALIENTES QUE HIERVEN REPENTINAMENTE AL MOVER EL CONTENEDOR O INSERTAR UN UTENSILIO EN EL LÍQUIDO.

CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al utilizar aparatos eléctricos, se deben seguir siempre las precauciones básicas de seguridad, entre las que se incluyen las siguientes:

ADVERTENCIA: Para minimizar el riesgo de quemaduras, choque eléctrico, incendio, lesiones a las personas o exposición a energía de microondas excesiva:

■ No ponga a funcionar ningún aparato de calefacción ni de cocción debajo de este electrodoméstico.
■ No instale la unidad sobre un aparato de calefacción o cocción, ni cerca de ninguna parte de este.
■ No monte el electrodoméstico sobre un fregadero.
■ No almacene nada directamente encima de la superficie del electrodoméstico mientras esté en funcionamiento.
■ Limpie las campanas de ventilación con frecuencia – No se debe dejar que la grasa se acumule en la campana o en el filtro.
■ Al flamear los alimentos debajo de la campana, encienda el ventilador.
■ Apto para uso sobre equipos de cocina a gas o eléctricos.
■ Para usarse sobre cocinas de 36" (91,44 cm) de ancho como máximo.

■ Limpie el filtro de ventilación con cuidado. Los agentes de limpieza corrosivos, como aquellos limpiadores de horno a base de lejía, pueden dañar el filtro.

■ Para reducir el riesgo de incendio en la cavidad del horno:

- No cocine los alimentos más del tiempo necesario. Vigile el electrodoméstico si utiliza papel, plástico u otros materiales combustibles dentro de este para facilitar la cocción.

- Retire las amarras de alambre de las bolsas de papel o plástico antes de introducirlas en el horno.

- Si algún material se incendia dentro del horno, mantengala puerta cerrada, apague el horno y desenchúfelo o corte la corriente en el panel de fusoles o del disyuntor.

- No utilice la cavidad para almacenar objetos. No deje productos de papel, utensilios de cocina o alimentos en la cavidad cuando no se encuentre en uso.

CONSERVE ESTAS INSTRUCCIONES

PRECAUCIONES PARA EVITAR UNA POSIBLE EXPOSICIÓN A UNA ENERGÍA EXCESIVA DE MICROONDAS

(a) No intente operar este horno si la puerta está abierta, y(c) que ponga a funcionar el horno si está dañado. Es muy el funcionamiento con la puerta abierta puede resultar en unimportante que la puerta del horno cierre de la manera exposición nociva a la energía del microondas. Es importante decuada y que no haya daños en: no anular ni alterar los bloqueos de seguridad. (1) la puerta (doblada).

(b) No coloque ningún objeto entre la cara frontal del horno y (a) las bisagras y cerraduras (rotas o flojas), puerta, ni permita que se acumule suciedad ni residuos de (3) los sellos de la puerta y en las superficies de sellado productos de limpieza en las superficies de sellado.

(d) El horno debe ser reparado o ajustado solo por personal de servicio calificado.

HORNO MICROONDAS MANTENIMIENTO Y CUIDADO

Limpieza general

IMPORTANTE: Antes de la limpieza, asegúrese de que todos los controles estén apagados y que el horno microondas esté frío. Siempre siga las instrucciones de las etiquetas de los productos de limpieza.

En primer lugar, se sugiere el empleo de jabón, agua y una esponja o paño suave, salvo que se indique lo contrario.

ACERO INOXIDABLE Y ACERO INOXIDABLE NEGRO (en algunos modelos)

NOTA: Para evitar daños a las superficies de acero inoxidable, no use estropajos precargados con jabón, productos de limpieza abrasivos, limpiador para superficies de cocción, estropajos de lana de acero, paños de lavar ásperos o toallas de papel abrasivas. Se podrían producir daños en las superficies de acero inoxidable, incluso aunque solo se usen una vez o de forma limitada.

Frote en la dirección de la veta para evitar daños.

Método de limpieza:

■ Affresh ^®† Limpiador de acero inoxidable núm. de pieza W10355016 (no incluido) o toallitas limpiadoras de acero inoxidable affresl ^® núm. de pieza W1055049 (no incluido): Para obtener información sobre pedidos, consulte la Guía de inicio rápido.

■ Vinagre para manchas de agua dura.

EXTERIOR DE LA PUERTA DEL HORNO MICROONDAS

Método de limpieza:

■ Limpiavidrios y un paño o una esponja a suave: Aplique el limpiavidrios en una esponja o paño suave, no directamente sobre el panel.

■ Affresh ^® para cocina y electrodomésticos, núm. de pieza W10355010 (no se incluye): Para pedirlo consulte la “Información de pedidos en línea” de la Guía de inicio rápido.

REVESTIMIENTO ANTIADHERENTE DE LA CAVIDAD (en algunos modelos)

Para evitar daños en la cavidad del horno microondas, no use utensilios metálicos o afilados ni raspadores o cualquier tipo de limpiador o estropajo abrasivo.

CAVIDAD DEL HORNO MICROONDAS

Para evitar daños en la cavidad del horno microondas, no use estropajos precargados con jabón, limpiadores abrasivos, estropajos de lana de acero, paños de lavar ásperos o algunas toallas de papel.

En los modelos de acero inoxidable, frote en la dirección de la veta para evitar daños.

Se debe mantener limpia la zona donde la puerta del horno microondas hace contacto con el marco cuando está cerrada.

Método de limpieza:

Suciedad promedio

■ Jabones y detergentes suaves, no abrasivos: Enjuague con agua limpia y seque con un paño suave que no deje pelusa.

Suciedad profunda

■ Jabones y detergentes suaves, no abrasivos: Caliente 1 taza (250 ml) de agua durante 2 a 5 minutos en el horno microondas. El vapor ablandará la suciedad. Enjuague con agua limpia y seque con un paño suave que no deje pelusa.

Olores

■ Jugo de limón o vinagre: Caliente 1 taza (250 ml) de agua con 1 cucharada (15 ml) de jugo de limón o vinagre durante 2 a 5 minutos en el horno microondas.

FILTROS DE GRASA

■ Producto de limpieza suave y estropajo
■ Lavavajillas

INSTRUCCIONES DE INSTALACIÓN

REQUISITOS

Herramientas y piezas

Herramientas necesarias

■ Cinta métrica
Lapicero
■ Tijeras
■ Cinta de enmascarar o tachuelas
Taladro
■ Destornillador Phillips n.° 2
■ Detector de vigas
■ Destornillador Phillips n.° 3 para pernos de 1/4 - 20 x 3" (76 mm)
■ Brocas de barrena de 3/16" (5 mm), 3/8" (10 mm) y 5/8" (16 mm)

■ Sierra perforadora de 3/4" (19 mm)

■ Sierra caladora

■ Alicate de corte diagonal para cable

■ Llave de cubo (o llave de punta hexagonal) de 7/16" (11 mm) para tirafondos de 1/4" x 2" (6,4 mm x 51 mm)

■ Broca de barrena para un orificio de 1 ^1/2 " (38 mm) de diámetro para el gabinete de madera o de metal

■ Pistola para calafateo y compuesto para calafateo impermeable

■ Cinta para ductos.

Materiales necesarios

■ Accesorios estándar para la ventilación a través de la pared o del techo. Consulte la sección “Especificaciones para el diseño de la ventilación”.

Piezas suministradas

Pieza Dibujo Descripción	Cant. ¿Dónde puedo encontrar?
Paquete de tornillos		Pernos de cabeza redonda de 3/16-24 x 3"	2
		Pernos de cabeza redonda de 1/4 - 20 x 3'	2
		Arandelas 2
		Tuercas de soporte de 3/16"	2
		Tirafondos de 1/4" x 2" 2
		Tornillo para chapa de metal n.° 6 x 3/8"	2
		Forro del cable de suministro eléctrico	1
Compuerta		Compuerta para ventilación a través de la pared o del techo	1
Paquete de documentación		Documentación 1
Placa de montaje		Placa de montaje 1

Verifique los códigos locales. Compruebe el suministro eléctrico existente. Consulte "Requisitos eléctricos".

Es recomendable que todas las conexiones eléctricas sean hechas por un instalador eléctrico calificado autorizado.

NOTA:

La tornillería que se enumera aquí es para vigas de madera. Para otros tipos de estructuras de pared, asegúrese de usar las fijaciones adecuadas.
Asegúrese de comprar únicamente piezas y accesorios Whirlpool certificados de fábrica para su electrodoméstico. Su instalación puede requerir piezas adicionales. Para pedirlo, consulte la sección "Información de pedidos en línea" de la Guía de inicio rápido.

Requisitos de ubicación

Verifique la abertura donde se instalará el horno microondas. ubicación debe tener:

■ Dimensiones de instalación mínimas. Consulte la ilustración "Dimensiones de instalación".
Al menos una viga para pared de madera de 2" x 4" (5,1 x 10,2 mm) y un muro de mampostería o yeso/listón con un espesor mínimo de 3/8" (1 mm) dentro de la abertura del gabinete.
■ Soporte para un peso de 150 libras (68 kg), lo cual incluye el horno microondas y los objetos que se coloquen en su interior, así como en el gabinete superior.
■ Un contacto eléctrico conectado a tierra dentro del gabinete superior. Consulte la sección "Requisitos eléctricos".

NOTA:

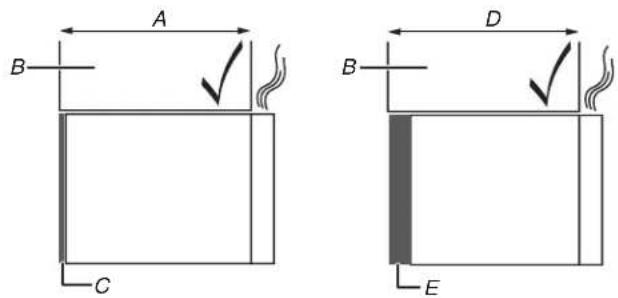

■ Si va a instalar el horno microondas cerca de una pared lateral izquierda, asegúrese de dejar un espacio de al menos 6" (15,2 cm) entre la pared y el horno microondas, para que la puerta se pueda abrir en toda su extensión.
■ Algunos modelos tienen una agarradera. Si va a instalar el horno microondas cerca de la pared lateral derecha, asegúrese de dejar un espacio de al menos 3" (7,6 cm) entre la pared y el horno microondas, para que pueda agarrar la manija integrada en el interior de la puerta.
■ Algunos gabinetes y materiales de construcción no están diseñados para resistir el calor que produce el horno microondas durante la cocción. Verifique con el constructor o con el distribuidor de los gabinetes para asegurarse de que los materiales que se usen no cambien de color, se astillen ni sufran otros daños. *La

Requisitos especiales

Solo para la instalación con ventilación en la pared:

El recorte deberá estar libre de cualquier obstrucción para que el tubo de ventilación encaje como es debido y la hoja de la compuerta se abra libremente y por completo.

Solo para la instalación con ventilación en el techo:

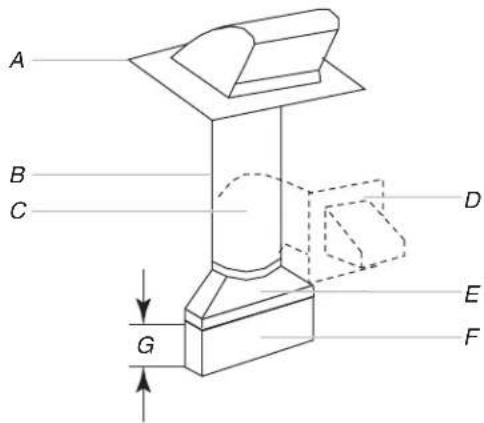

■ Si usa un tubo de transición de rectangular a redondo, deberá haber un espacio de 3" (7,6 cm) por encima del horno microondas, para que la hoja de la compuerta de tiro pueda abrirse libremente y por completo. Consulte la ilustración "Tubo de transición rectangular a redondo" en la sección "Especificaciones para el diseño de la ventilación".

Dimensiones del producto

*La profundidad global del producto variará ligeramente según el diseño de la puerta.

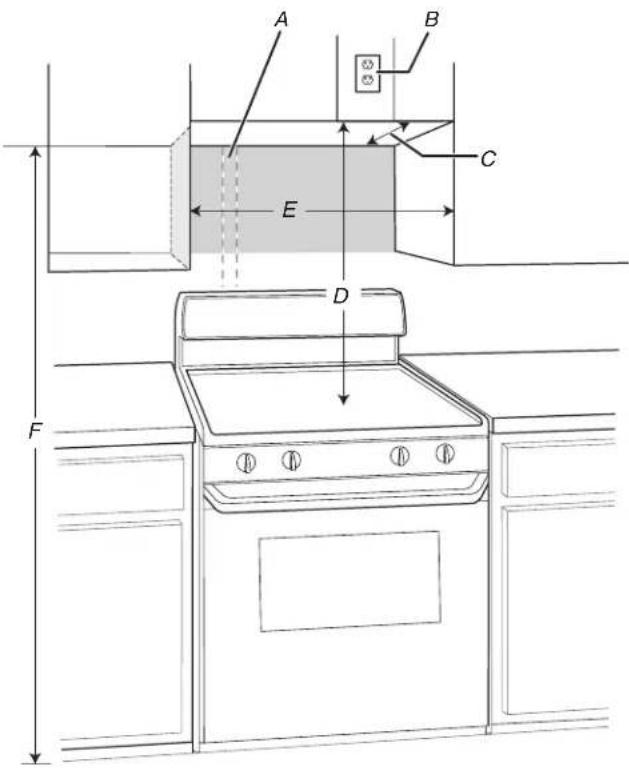

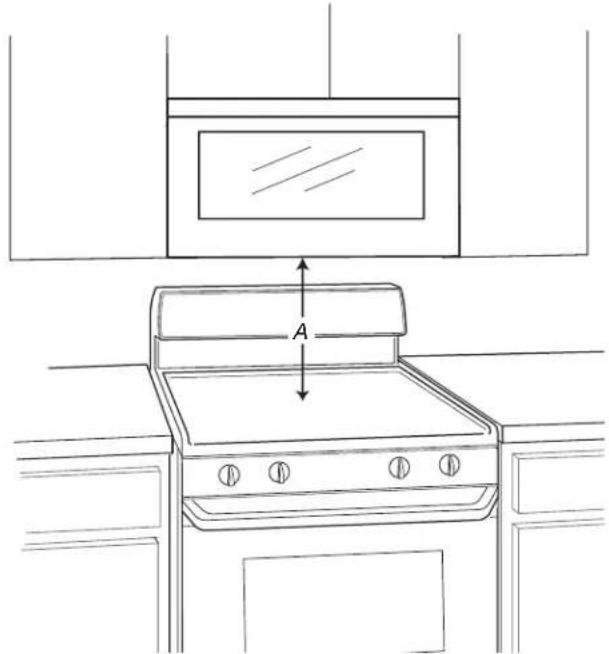

Dimensiones de instalación

**30" (76,2 cm) es lo típico para una altura de instalación de 166" (167,6 cm).

NOTA: El contacto de pared de conexión a tierra de 3 terminales (167,6 cm). debe estar dentro del gabinete superior. Consulte la sección "Requisitos eléctricos".

A. Viga de pared de 2" x 4" (5,1 mm x 10,2 mm)

D. 30" (76,2 cm) típico** E. 30" (76,2 cm) mínimo

B. Contacto de 3 terminales con conexión a tierra

F. 66" (167,6 cm) mínimo

C. 12" (30,5 cm) mínimo, 14" (35,6 cm) máximo*

Las medidas exactas pueden variar según el tipo de estufa/ superficie de cocción que haya debajo.

* Profundidad del gabinete superior y del gabinete lateral: 12" (30,5 cm) mínimo,14" (35,6 cm) máximo*

A. 12" (30,5 cm) a 14" (35,6 cm) de profundidad del gabinete
B. Gabinete
C. Placa de montaje
D. 14" (35,6 cm) a 15" (38,1 cm) de profundidad del gabinete
E. Kit de montaje sobresaliente

NOTA: Para asegurar un buen rendimiento, no obstruya el flujo de aire de la ventilación superior. Si los gabinetes son mayores que 14" (35,6 cm) pero no mayor a 15" (38,1 cm), use el kit de montaje sobresaliente para reemplazar la placa de montaje de la pared. El kit de montaje sobresaliente (n.° de parte W11185746) no se incluye, pero puede adquirirse a Whirlpool.

Para pedirlo, consulte la sección "Información de pedidos en línea" de la Guía de inicio rápido.

Para gabinetes con otras dimensiones, le sugerimos que seleccione otros productos Whirlpool.

Requisitos eléctricos

ADVERTENCIA

Peligro de choque eléctrico

Conecte a un tomacorriente con conexión a tierra de 3 terminales.

No quite el terminal de conexión a tierra.

No use un adaptador.

No utilice un cable de extensión.

No seguir estas instrucciones puede ocasionar la muerte, un incendio o un choque eléctrico.

Respete todas las normativas y reglamentos vigentes.

Se necesita:

■ Un suministro eléctrico de 120 V, 60 Hz, CA solamente, de 15 A o 20 A con fusible o disyuntor.

Se recomienda:

■ Un fusible o un disyuntor retardador.

■ Un circuito separado que preste servicio solamente a este horno microondas.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Para la conexión de un aparato mediante cable eléctrico conectado a tierra:

Este electrodoméstico debe estar conectado a tierra. En caso de funcionamiento defectuoso o avería, la conexión a tierra reducirá el riesgo de choque eléctrico al proporcionar una vía de menor resistencia para la corriente eléctrica. Este electrodoméstico está equipado con un cable que cuenta con un conductor para la conexión a tierra del equipo y un enchufe de conexión a tierra. El enchufe debe conectarse en un tomacorriente apropiado, que esté debidamente instalado y conectado a tierra de acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA: La conexión incorrecta del conductor de conexión a tierra del equipo puede dar como resultado un choque eléctrico. Verifique con un electricista o un técnico de servicio calificado si no está seguro de que la conexión a tierra del electrodoméstico sea la adecuada. No modifique el enchufe provisto con la lavavajillas; si no encaja en el tomacorriente, consulte a un electricista competente para instalar un tomacorriente adecuado.

GUARDE ESTAS INSTRUCCIONES

Este dispositivo cumple con la parte 18 de las reglas de la FCC.

INSTALACIÓN

Prepare la combinación de horno microondas y campana

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover e instalar o desinstalar el electrodoméstico.

No seguir esta instrucción puede ocasionar lesiones en la espalda o de otro tipo.

1. Cubra la superficie de trabajo para evitar posibles daños a la misma.
2. Separe la plantilla de cartón de la caja de cartón; consulte la sección "Plantilla de cartón separada" para obtener más detalles.
3. Retire el paquete de tornillos de la espuma exterior en el cartón.
4. Retire la compuerta de la espuma exterior en el cartón.
5. Retire el paquete de documentación de la espuma exterior en el cartón.
6. Quite los materiales de envío, la cinta adhesiva y la película del horno microondas.
7. Retire la placa de montaje de la espuma exterior de la caja.
8. Aplique cinta adhesiva en la puerta del horno microondas cerrada para que no se abra mientras se manipula el horno microondas.

Plantillas de cartón separadas (en algunos modelos)

Dependiendo de su modelo, algunos modelos utilizan la plantilla de papel para pared individual y la plantilla de papel para gabinete superior para la instalación, luego puede omitir esta sección.

1. Corta a lo largo de la línea de puntos para separar la plantilla de cartón de la parte posterior de la caja de cartón. Coloque la plantilla de cartón a un lado y úsela nuevamente para las partes de "Marcado de pared posterior" y "Preparación del gabinete superior" del proceso de instalación.

A. Parte posterior de la caja de cartón
B. Plantilla de cartón (incluida la plantilla de pared trasera y la plantilla de gabinete superior)
C. Linea punteada

Buscar la plantilla de instalación (en algunos modelos)

Para algunos modelos, se proporcionan la plantilla para pared de papel y la plantilla del gabinete superior para la instalación. Encuéntrelos en el paquete de documentación antes de instalar el horno microondas; el paquete de documentación se encuentra en la espuma exterior de la caja de cartón; consulte la sección "Piezas suministradas" para obtener más detalles.

A. Paquete de documentación
B. Plantilla de pared
C. Plantilla del gabinete superior

Tipos de instalación

Este horno microondas está diseñado para adaptarse a los siguientes tres tipos de ventilación, elija un tipo antes de instalar.

Recirculación
(Ajuste predeterminado de fábrica)

Ventilación en el techo

Ventilación en la pared

Encuentre las vigas de pared

NOTA: Si no hay pies derechos de pared dentro de la abertura del gabinete, no instale el horno microondas.

Vea las ilustraciones en "Posibles configuraciones de las vigas de pared".

1. Ubique los bordes de las vigas de pared dentro de la abertura con un detector de vigas.
2. Marque el centro de cada viga y trace una línea a plomo hacia abajo desde el centro de cada viga. Vea las ilustraciones en "Posibles configuraciones de las vigas de pared".

Posibles configuraciones de las vigas de pared

Estas representaciones muestran ejemplos de las configuraciones de instalación preferidas con la placa de montaje.

Sin vigas de pared en los orificios de extremo
Figura 1

A. Orificios de extremo (en la placa de montaje)
B. Línea central vertical de la abertura del gabinete
C. Líneas centrales de las vigas de pared 30" (76,2 cm) mínimo

D. Orificios para los tirafondos
E. Lengüetas de soporte
F. Marcadores centrales de la placa de montaje

Sin vigas de pared en los orificios de extremo
Figura 2

NOTA: Si la viga de pared está a no más de 6" (15,2 cm) de la línea central vertical (vea la sección "Marque la pared posterior"), solamente se podrá hacer una instalación con recirculación o una instalación con ventilación en el techo.

A. Orificios de extremo (en la placa de montaje)

B. Línea central vertical de la abertura del gabinete

C. Líneas centrales de las vigas de pared

D. Orificios para los tirafondos

E. Lengüetas de soporte

F. Marcadores centrales de la placa de montaje

Viga de pared en orificios de extremo
Figura 3

A. Orificios de extremo (en la placa de montaje)
B. Línea central vertical de la abertura del gabinete
C. Líneas centrales de las vigas de pared

D. Orificios para los tirafondos
E. Lengüetas de soporte
F. Marcadores centrales de la placa de montaje

Viga de pared en orificios de extremo
Figura 4

A. Orificios de extremo (en la placa de montaje)

B. Línea central vertical de la abertura del gabinete

C. Orificios para los tirafondos en las líneas centrales de las vigas de pared

D. Orificios para los tirafondos

E. Lengüetas de soporte

F. Marcadores centrales de la placa de montaje

Marcar y perforar el gabinete superior

1. Desconecte el suministro eléctrico a la salida.
2. Retire todo el contenido del gabinete superior.
3. Con una cinta, mida claramente y marque la línea central vertical de la abertura. Asegúrese de que esté alineada con la línea central de la pared vertical. Utilice un lapicero para dibujar las líneas centrales en el gabinete superior y la pared.

A. Línea central del gabinete superior
B. Línea central de la pared

NOTA: La plantilla de cartón o la plantilla para gabinete superior es apta para una instalación en gabinetes con una profundidad de 12" a 14" (30,5 cm a 35,6 cm), si los gabinetes miden más de 14" (35,6 cm) y hasta 15" (38,1 cm), utilizando el kit de montaje sobresaliente, reemplazando la placa de montaje suministrada con el producto. El kit de montaje sobresaliente (núm. de pieza W11185746) no se incluye. Para pedirlo, consulte la sección "Información de pedidos en línea" de la Guía de inicio rápido.

A. Flechas a la pared
B. Línea central del gabinete superior
C. Marcas centrales en una plantilla de cartón o en una plantilla para gabinete superior

1. Colocar la plantilla de cartón o la plantilla para gabinete superior contra la parte inferior del gabinete superior.

Asegúrese de que la línea central de la plantilla de cartón o la plantilla para gabinete superior esté alineada con la línea central del gabinete superior que dibujó en el paso 3. Y las flechas a la pared (A) deben estar contra la pared posterior para que los orificios que se cortaron en el gabinete superior queden alineados con los orificios de la parte superior del horno microondas.

NOTA: Si la pared detrás del horno microondas (según se haya instalado) tiene un revestimiento de pared parcial (p. ej., protección contra salpicaduras de baldosas), asegúrese de que las flechas que indican "Rear Wall" (Pared posterior) se alineen con la parte más gruesa de la pared posterior (por ejemplo, el espesor de las baldosas y no el del panel de yeso).

1. Con un taladro y una sierra perforadora de 3/4" (1,9 cm), corte el orificio del cable de alimentación (G en la plantilla de cartón o en la plantilla para gabinete superior).

2. Taladre dos orificios para tuercas de montaje (B), que son orificios de 3/8" (10 mm) en los puntos "D" y "E" de la plantilla de cartón o de la plantilla para gabinete superior. Son para dos pernos de 1/4-20 x 3" y las arandelas que se usan para asegurar el horno microondas al gabinete superior.

A. Orificio para el cable eléctrico (G)
B. Orificios para tuercas de montaje (D y E)

NOTA: Si el gabinete superior es de metal, el buje del cable de suministro se debe instalar alrededor del orificio del cable de suministro, como se muestra.

A. Gabinete de metal
B. Forro del cable de suministro eléctrico

1. Corte el área de corte de ventilación del techo rectangular con una sierra caladora. Omita este paso si se trata de una instalación de ventilación de recirculación o ventilación a través del techo.

A. Área de recorte de la ventilación a través del techo

Marcar y perforar la pared trasera

El horno microondas deberá instalarse como mínimo sobre una viga de pared, preferentemente dos, usando como mínimo un tirafondo, preferentemente dos. Consulte la sección “Encontrar las vigas de pared” para ver dónde se encuentran.

Alinee los marcadores centrales de la plantilla de cartón o de la plantilla para pared con la línea central de la pared, asegurándose de que esté nivelada y de que la parte superior de la plantilla de cartón o de la plantilla para pared esté apoyada contra el borde posterior del gabinete superior. (Consulte la NOTA siguiente antes de realizar las marcas.)

1. Fije la plantilla de cartón o la plantilla para pared a la pared, alínee los marcadores centrales de la plantilla de cartón o de la plantilla para pared con la línea central de la pared, asegurándose de que esté nivelada y de que la parte superior de la plantilla de cartón o de la plantilla para pared esté apoyada contra el borde posterior del gabinete superior. (Consulte la NOTA siguiente antes de realizar las marcas.)

NOTA: Si el borde frontal del gabinete superior está más bajo que el borde posterior, baje la plantilla de cartón o la plantilla para pared para que la parte superior quede nivelada con el borde frontal del gabinete.

A. Pared posterior
B. Plantilla de cartón o plantilla para pared
C. La parte superior de la plantilla de cartón o la plantilla para pared deberá alinearse con el borde frontal del gabinete.
D. Borde frontal del gabinete superior

1. Taladre los orificios en A (marcas A y B en la plantilla de cartón o la plantilla para pared); si las vigas de la pared no4, encuentran en los orificios A y B, no taladre los orificios A y y siga las instrucciones siguientes.

A. Orficios A y B
B. Flechas al gabinete superior
C. Marcas centrales en plantilla de cartón o plantilla para pared
D. Borde trasero del gabinete superior

1. Además de instalar la placa de montaje en al menos una viga de pared, se le debe sujetar a la pared en ambos orificios de extremo. Si los orificios de extremo no están sobre vigas de pared, use dos pernos de cabeza redonda de 3/16-24 x 3" con tuercas de palanca; si 1 orificio de extremo está sobre una viga de pared, use un tirafondo y un perno de cabeza a redonda de 3/16-24 x 3" con una tuerca de palanca; o si ambos orificios de extremo se encuentran sobre vigas de pared, use dos tirafondos. A continuación se incluyen tres configuraciones de instalación.

Instalación sin vigas de pared en los orificios de extremo (Figuras 1 y 2 en la sección Ubique las vigas de pared)

1. Taladre orificios de 5/8" (1,6 cm) a través de la pared en los dos orificios de extremo que se marcaron en el paso 3 de "Marque la pared posterior".
2. Taladre orificios de 3/16" (5 mm) en las vigas de pared en los orificios que se marcaron en el paso 6 de "Marque la pared posterior". Consulte las figuras 1 y 2 en "Posibles configuraciones de las vigas de pared" de la sección "Ubique las vigas de pared".

Instalación para viga de pared en un orificio de extremo (Figura 3 en la sección Ubique las vigas de pared)

1. Taladre un orificio de 3/16" (5 mm) a través de la viga de pared en el orificio de extremo que se marcó en el paso 3 de la sección "Marque la pared posterior".
2. Si instala una segunda viga de pared, taladre un orificio de 3/16" (5 mm) a través de la viga de pared en el otro orificio marcado en el paso 6 de "Marque la pared posterior". Consulte la figura 3 en "Posibles configuraciones de las vigas de pared" de la sección "Ubique las vigas de pared".
3. Taladre un orificio de 5/8" (1,6 cm) a través de la pared en el otro extremo.

Instalación para vigas de pared en ambos orificios de extremo (Figura 4 en la sección Ubique las vigas de pared)

1. Taladre orificios de 3/16" (5 mm) través de las vigas de pared en los orificios de extremo marcados en el paso 3 de la sección "Marque la pared posterior".

Corte el área de corte de ventilación de la pared rectangular con una sierra caladora. Omita este paso si se trata de una instalación de ventilación de recirculación o ventilación a través del techo.

A. Área de recorte de la ventilación a través de la pared

Fije la placa de montaje a la pared

1. Coloque la placa de montaje en la pared.

2. Asegure la placa de montaje a la pared en ambos orificios de extremo perforados en las vigas de pared y/o en la mampostería con pernos de cabeza redonda de 3/16-24 x 3" y tuercas de palanca o con tirafondos de 1/4 x 2".
   Consulte las ilustraciones de "Posibles configuraciones de las vigas de pared" en la sección "Ubique las vigas de pared", y las siguientes secciones: "Sin vigas de pared en los orificios de extremo (Figuras 1 y 2 en la sección Ubique las vigas de pared)" o "Viga de pared en un orificio de extremo (Figura 3 en la sección Ubique las vigas de pared)".

3. Inserte los tirafondos en ambos orificios de extremo.

4. Controle la alineación de la placa de montaje y asegúrese de que esté nivelada.

5. Fije los dos tornillos del orificio del extremo.

Instalación sin vigas de pared en los orificios de extremo

(Figuras 1 y 2 en la sección Ubique las vigas de pared)

NOTA: La placa de montaje se debe asegurar a la pared en al menos una viga de pared y también en ambos extremos.

1. Con las lengüetas de soporte de la placa de montaje miran hacia adelante, inserte pernos de cabeza redonda de 3/16-24 x 3" a través de ambos orificios de extremo de la placa de montaje.

2. Coloque tuercas de palanca en los pernos de la parte posterior de la placa de montaje. Deje suficiente espacio para que la tuerca de ajuste con resorte puedan atravesar la pared y abrirse.

A. Perno de cabeza redonda de 3/16-24 x 3"
B. Placa de montaje
C. Tuerca de ajuste con resorte

1. Coloque la placa de montaje en la pared.

2. Empuje los 2 pernos con las tuercas de ajuste con resorte a través de la mampostería y apriete manualmente los pernos de para asegurarse que las tuercas se hayan abierto contra la mampostería.

A. Perno de cabeza redonda de 3/16-24 x 3"
B. Placa de montaje
C. Tuerca de ajuste con resorte
D. Mampostería

1. Inserte los tirafondos en los orificios taladrados en las vigas al de pared en el paso 2 de "Instalación sin vigas de pared en los orificios de extremo" en la sección "Taladre orificios en la pared posterior".
2. Controle la alineación de la placa de montaje y asegúrese de que esté nivelada.
3. Apriete bien todos los tirafondos y pernos.

Viga de pared en un orificio de extremo (Figura 3 en la sección Ubique las vigas de pared)

1. Con las lengüetas de soporte de la placa de montaje mirando hacia adelante, inserte un perno de cabeza redonda de 3/16-24 x 3" a través del orificio de extremo que encaje en el orificio de 5/8" (16 mm) taladrado en el paso 3 de "Instalación para una viga de pared en un orificio de extremo" en la sección "Taladre orificios en la pared posterior".
2. Coloque una tuerca de palanca en el perno de la parte posterior de la placa de montaje. Deje suficiente espacio para que la tuerca de ajuste con resorte puedan atravesar la pared y abrirse.
3. Coloque la placa de montaje en la pared.
4. Empuje el perno con la tuerca de ajuste con resorte a través de la mampostería y apriete manualmente el perno para asegurarse de que se haya abierto contra la mampostería.
5. Inserte un tirafondo en el orificio de extremo restante.
6. Si se hace la instalación en una segunda viga de pared, inserte un tirafondo en el otro orificio taladrado en el paso 2 de "Instalación para una viga de pared en un orificio de extremo" en la sección "Taladre orificios en la pared posterior". Controle la alineación de la placa de montaje y asegúrese de que esté nivelada.
7. Ajuste con firmeza los tirafondos y el perno.

Vigas de pared en ambos orificios de extremo (Figura 4)

1. Coloque la placa de montaje en la pared.
2. Inserte los tirafondos en ambos orificios de extremo.
3. Controle la alineación de la placa de montaje y asegúrese de que esté nivelada.
4. Apriete firmemente los tirafondos.

Gire el motor del soplador

Esta sección incluye instalación de ventilación a través de la pared y del techo, ambas instalaciones de ventilación necesitan girar el motor del soplador, seleccione un tipo de ventilación antes de instalar el horno microondas. Y siga las instrucciones adecuadas para girar el motor del soplador. Si para la instalación de la recirculación, no es necesario girar el motor del soplador, puede saltar esta sección.

Cómo girar el motor del soplador para la instalación de ventilación a través de la pared

1. Retire los tornillos que sujetan la placa de la compuerta a la parte posterior del horno microondas y deje los tornillos a un lado.

A. Placa de la compuerta
B. Tornillo

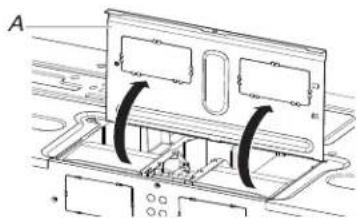

1. Gire y ajuste la placa de la compuerta de manera vertical como se muestra.

A. Placa de la compuerta

1. Quite los dos tornillos del soplador que sostienen el motor del soplador al horno microondas y déjelos a un lado.

A. Tornillos del soplador

1. Desconecte el cable del motor del soplador desde el conector.

A. Cable del motor del soplador
B. Conector

1. Levante y saque el motor del soplador del horno microondas y déjelo a un lado.

A. Motor del soplador

1. Con un alicate de corte diagonal para cable, recorte con cuidado las cubiertas de las ventilaciones rectangulares de la compuerta en las perforaciones.

A. Alicate de corte diagonal para cable
B. Cubierta de ventilación rectangular

1. Sostenga el cable del motor del soplador y páselo a través del puente del motor del soplador.

A. Puente del motor del soplador
B. Cable del motor del soplador

1. Baje el motor del soplador nuevamente dentro del horno microondas. Los orificios de escape deben mirar hacia la parte posterior del horno microondas.

A. Orificio de escape

1. Vuelva a conectar el cable del motor del soplador al conector.

A. Cable del motor del soplador
B. Conector

1. Vuelva a colocar los dos tornillos del soplador en los orificios embutidos en la parte posterior del horno microondas.

A. Tornillos
B. Orificios

1. Controle que los dos tornillos estén asegurados de manera correcta en los orificios para tornillos del motor del soplador, de manera que el motor no pueda moverse.

A. Tornillos
B. Orificios para tornillos del motor del soplador

1. Vuelva a colocar la placa de la compuerta en su posición horizontal original.

A. Placa de la compuerta

1. Asegure la placa de la compuerta con los dos tornillos que 3. Baje el motor del soplador nuevamente dentro del horno retiró en el paso 1. microondas. Los orificios de escape deben mirar hacia la

A. Placa de la compuerta

B. Tornillo

ADVERTENCIA

Peligro de choque eléctrico

Conecte a un tomacorriente con conexión a tierra de 3 terminales.

No quite el terminal de conexión a tierra.

No use un adaptador.

No utilice un cable de extensión.

No seguir estas instrucciones puede ocasionar la muerte, un incendio o un choque eléctrico.

1. Enchufe el horno microondas. Compruebe si el ventilador produce sonidos anormales, repase los pasos para averiguar cuál omitió.

Cómo girar el motor del soplador para la instalación de ventilación a través del techo

1. Repita los pasos 1 a 5 de "Solamente para la instalación con ventilación en la pared".

2. Con un alicate de corte diagonal para cable, recorte con cuidado las cubiertas de las ventilaciones rectangulares de la placa de la compuerta en las perforaciones.

A. Cubiertas de ventilaciones rectangulares B. Alicate de corte diagonal para cable

A. Orificio de escape

IMPORTANTE: Si el motor del soplador no se coloca con el lado plano mirando hacia la parte posterior del horno microondas (como se muestra), el rendimiento será deficiente.

1. Vuelva a conectar el cable del motor del soplador al conector.

2. Vuelva a colocar los dos tornillos del soplador en los orificios embutidos en la parte posterior del horno microondas.

3. Controle que los dos tornillos estén asegurados de manera correcta en los orificios para tornillos del motor del soplador, de manera que el motor no pueda moverse.

4. Vuelva a colocar la placa de la compuerta en su posición horizontal original.

A. Placa de la compuerta

Asegure la placa de la compuerta con el tornillo que retiró en el paso 1.

A. Placa de la compuerta

B. Tornillo

1. Repita el paso 14 de "Solamente para la instalación con ventilación en la pared".

Instale el conjunto de la compuerta Instalación del horno microondas

Si para la instalación de la recirculación, no es necesario instala el conjunto de la compuerta, puede saltar esta sección. Y guárdela para utilizarla en el futuro.

Instalar la compuerta (para ventilación de pared)

1. Encuentre la compuerta en la espuma exterior en la caja.
2. Verifique que la hoja de la compuerta se mueva libremente se abra por completo.
3. Ubique el conjunto de la compuerta sobre la parte posterior del horno microondas de modo que la bisagra de la hoja d compuerta quede en la parte superior y la hoja se abra alejándose del horno microondas.

A. Parte posterior del horno microondas

C. Hoja de la compuerta

B. Conjunto de la compuerta

D. Tornillos para chapa de metal n.° 6 x 3/8" (en el paquete de tornillos)

1. Asegure el conjunto de la compuerta de tiro con dos tornillos para metal laminado n.° 6 x 3/8", consulte la ilustración anterior.

Instalar la compuerta (para ventilación de techo)

1. Encuentre la compuerta en la espuma exterior en la caja.
2. Verifique que la hoja de la compuerta se mueva libremente y se abra por completo.
3. Inserte el conjunto de la compuerta a través del recorte del gabinete de manera que la lengüeta larga del conjunto de la compuerta se deslice debajo de las lengüetas con relieve de la placa de la compuerta. Luego, asegúrelo con tornillos para metal laminado #6 x 3/8".

NOTA: El tornillo no podrá instalarse si no se coloca el conjunto de la compuerta como se muestra

A. Lengüetas con relieve

D. Recorte del gabinete superior

B. Conjunto de la compuerta

E. Lengüeta larga

C. Tornillo para chapa de metal n.° 6 x 3/8"

F. Placa de la compuerta

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover e instalar o desinstalar el electrodoméstico.

No seguir esta instrucción puede ocasionar lesiones en la espalda o de otro tipo.

IMPORTANTE: El lado de los controles del horno microondas es el lado pesado. Manipule el horno microondas con delicadeza.

1. Coloque una arandela en cada perno de cabeza plana de 1/4–20 x 3" (7,6 cm) y colóquelos dentro del gabinete superior cerca de los orificios de 3/8" (9,5 mm).

2. Asegúrese de que la puerta del horno microondas esté cerrada y fijada con cinta adhesiva.

1. Con la ayuda de dos o más personas, levante el horno microondas y cuélguelo de las lengüetas de soporte en la parte inferior de la placa de montaje.

NOTA: Para evitar daños al horno microondas, no aferre ni use la puerta mientras manipula el horno microondas.

B. Lengüetas de soporte

1. Con el frente del horno microondas todavía inclinado, pase el cable de suministro eléctrico a través del orificio del cable de suministro eléctrico en el fondo del gabinete superior.

1. Gire el horno microondas para arriba hacia el gabinete superior.

NOTA: Si la ventilación será a través de la pared, asegúrese de que el ensamblaje de la compuerta encaje con facilidad dentro de la ventilación del recorte de la pared.

1. Empuje el horno microondas contra la placa de montaje y sosténgalo.

NOTA: Si no se necesita ajustar el horno microondas, omita los pasos 6 a 9.

1. Si es necesario ajustarlo, gírelo hacia abajo. Con la ayuda de dos o más personas, levante el horno microondas fuera de la placa de montaje y déjelo a un costado sobre una superficie protegida.
2. Afloje los tornillos de la placa de montaje. Ajuste la placa de montaje y vuelva a ajustar los tornillos.
3. Repita los pasos 3 a 6.
4. Con el horno microondas centrado y al menos una persona sosteniéndolo en su lugar, inserte los pernos a través del gabinete superior y dentro del horno microondas. Apriete los pernos hasta que no haya ningún espacio entre el gabinete superior y el horno microondas.

NOTA:

■ Algunos gabinetes superiores pueden necesitar pernos más largos o más cortos que 3" (7,6 cm). Los pernos más largos más cortos están disponibles en la mayoría de las ferreterías
El apriete excesivo de los pernos puede deformar la parte superior del horno microondas. Para evitar deformaciones, pueden agregarse bloques de madera de relleno (deben ser provistos por el instalador). Los bloques deben tener el mismo espesor que el espacio entre la base del gabinete superior y el horno microondas.

■ Evite dañar la tuerca de montaje, apriete los pernos en los orificios de la tuerca de montaje aproximadamente 15–20 mm a mano en primera instancia, y asegúrese de que los pernos se enrosquen adecuadamente. Luego, apriételos con herramientas.

A. Perno
B. Tuerca de montaje

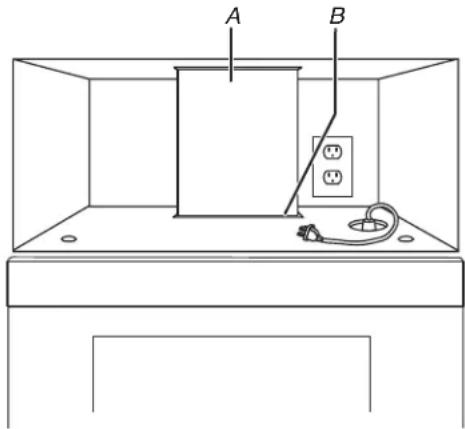

1. Conecte el ducto de escape al conjunto de la compuerta.

A. Ventilación
B. Conjunto de la compuerta compacto (debajo del ducto de escape)

Complete la instalación

ADVERTENCIA

Peligro de choque eléctrico

Conecte a un tomacorriente con conexión a tierra de 3 terminales.

No quite el terminal de conexión a tierra.

No use un adaptador.

No utilice un cable de extensión.

No seguir estas instrucciones puede ocasionar la muerte, un incendio o un choque eléctrico.

1. Enchufe el horno microondas a un tomacorriente de pared de tres terminales con conexión a tierra.
2. Reconecte el suministro eléctrico.

Para verificar el funcionamiento del horno microondas, coloque una taza (250 ml) de agua en la bandeja giratoria y programe un tiempo de cocción de un minuto al 100% de potencia. Para probar el ventilador y el escape, haga funcionar el ventilador.

1. Si el horno microondas no funciona:

■ Verifique que no se haya fundido un fusible o disparado un disyuntor de la casa. Reemplace el fusible o reposicione el disyuntor. Si el problema continúa, llame a un electricista.
■ Verifique que el cable del suministro eléctrico esté enchufado en un contacto de pared de tres terminales con conexión a tierra.

1. Para obtener más información, consulte la Guía de inicio rápido.

Se ha completado la instalación.

Guarde este manual del propietario para usarlo en el futuro.

A. 12⁷/₈ " (33 cm) es la altura desde el punto más alto de la cocina hasta la parte inferior del horno microondas.

ESPECIFICACIONES PARA EL DISEÑO DE LA VENTILACIÓN

Esta sección está destinada solamente para referencia del diseñador arquitectónico y el constructor/contratista.

NOTAS:

■ Los materiales de ventilación necesarios para la instalación no se proveen con la combinación de microondas y campana.
■ No recomendamos usar una ventilación de metal flexible.
Para evitar posibles daños al producto, asegúrese de ventilar el aire hacia el exterior, a menos que se trate de una instalación con recirculación. No ventile el aire de escape en espacios ocultos, como espacios dentro de paredes o techos, desvanes, espacios angostos o garajes.

Para una instalación con ventilación óptima, recomendamos:

■ Usar cubiertas de techo o de pared que tengan compuertas de contracorriente.
■ Usar un ducto de ventilación de metal rígido.
■ Usar la ruta más directa mediante la reducción al mínimo del largo del ducto de ventilación y el número de codos para proveer un rendimiento eficiente.
■ Usar ductos de ventilación de tamaño uniforme.
■ Usar cinta para ductos para sellar todas las juntas del sistema de ventilación.
■ Usar un compuesto de calafateo para sellar la abertura exterior de la pared o el techo alrededor de la cubierta.
■ Para un rendimiento óptimo de la campana, no instalar dos codos juntos.

Si va a tener la ventilación a través de la pared, cerciórese de que haya el espacio adecuado dentro de la pared para poder abrir completamente la compuerta.

Si la ventilación se hará a través del techo y va a usar un tubo de transición rectangular a redondo, cerciórese de que haya un espacio de al menos 3" (7,6 mm) entre la parte superior del horno microondas y el tubo de transición. Consulte la ilustración "Transición rectangular a redondo".

A. Ventilación en el techo
B. Cubierta para el techo

C. Ventilación en la pared

D. Cubierta para la pared

Transición de rectangular a redondo

NOTA: Debe haber un espacio mínimo de 3" (7,6 cm) entre la parte superior del horno microondas y el tubo de ajuste rectangular a redondo para poder abrir la compuerta libre y completamente.

A. Cubierta para el techo
B. Ducto de escape redondo con diámetro mínimo de 6" (152 mm)
C. Codo (solo para la ventilación a través de la pared)
D. Cubierta para la pared
E. Pieza de transición de transición rectangular a redondo de 9₄ " x 10" a 6" (8,3 x 25,4 cm a 15,2 cm)
F. Pieza para la extensión del ducto de ventilación, al menos 3" (7,6 cm) de altura
G. 3" (7,6 cm)

Accesorios estándar recomendados

Sistema de ventilación del/3" x 10" (8,3 x 25,4 cm) = 73 pies (22,2 m) en total

NOTA: Debe haber un espacio mínimo de 3" (7,6 cm) entre parte superior del horno microondas y el tubo de ajuste rectangular a redondo para poder abrir la compuerta libre y completamente.

Largo recomendado del ducto de ventilación

Deberá usarse un ducto de ventilación rectangular de 31/4" x 10" (8,3 x 25,4 cm) o uno redondo de 6" (15,2 cm).

El largo total del sistema de ventilación, incluido el ducto de ventilación recto, los codos, los tubos de transición y las cubiertas de la pared o del techo, no deberá exceder el equivalente a 140 pies (42,7 m) para cualquier tipo de ventilación. Vea la sección "Accesorios estándar recomendados" para los largos equivalentes.

Para un rendimiento óptimo, no use más de tres codos de 90°.

Para calcular el largo del sistema que va a necesitar, agregue el largo equivalente de cada pieza de ventilación que se usará en el sistema. Vea los ejemplos siguientes:

A. Un codo de 90° dB/4"3 x 10" (8,3 x 25,4 mm) = 25 pies (7,6 m)
B. 1 cubierta para la pared = 40 pies (12,2 m)
C. 2 pies (0,6 m) + 6 pies (1,8 m) recto = 8 pies (2,4 m)
D. 6 pies (1.8 m)
E. 2 pies (0,6 m)

Sistema de ventilación de 6" (152 mm) = 73 pies (22,2 m) en total

A. Dos codos de 90° = 20 pies (6,1 m)
B. 1 cubierta para la pared = 40 pies (12,2 m)
C. 1 tubo de transición rectangular a redondo = 5 pies (1,5 m)
D. 2 pies (0,6 m) + 6 pies (1,8 m) recto = 8 pies (2,4 m)
E. 6 pies (1,8 m)
F. 2 pies (0,6 m)

Si el ducto de ventilación existente es redondo, deberá usarse un tubo de transición rectangular a redondo. También deberá instalarse un ducto de escape de extensión rectangular de 3" (7,6 cm) entre el conjunto de la compuerta y un tubo de ajuste rectangular a redondo para evitar que la compuerta se adhiera.

NOTES

NOTES
