MANUAL DE USUARIO PPA-360 Vogel's

es instrucciones de uso

Mando a distancia

CE

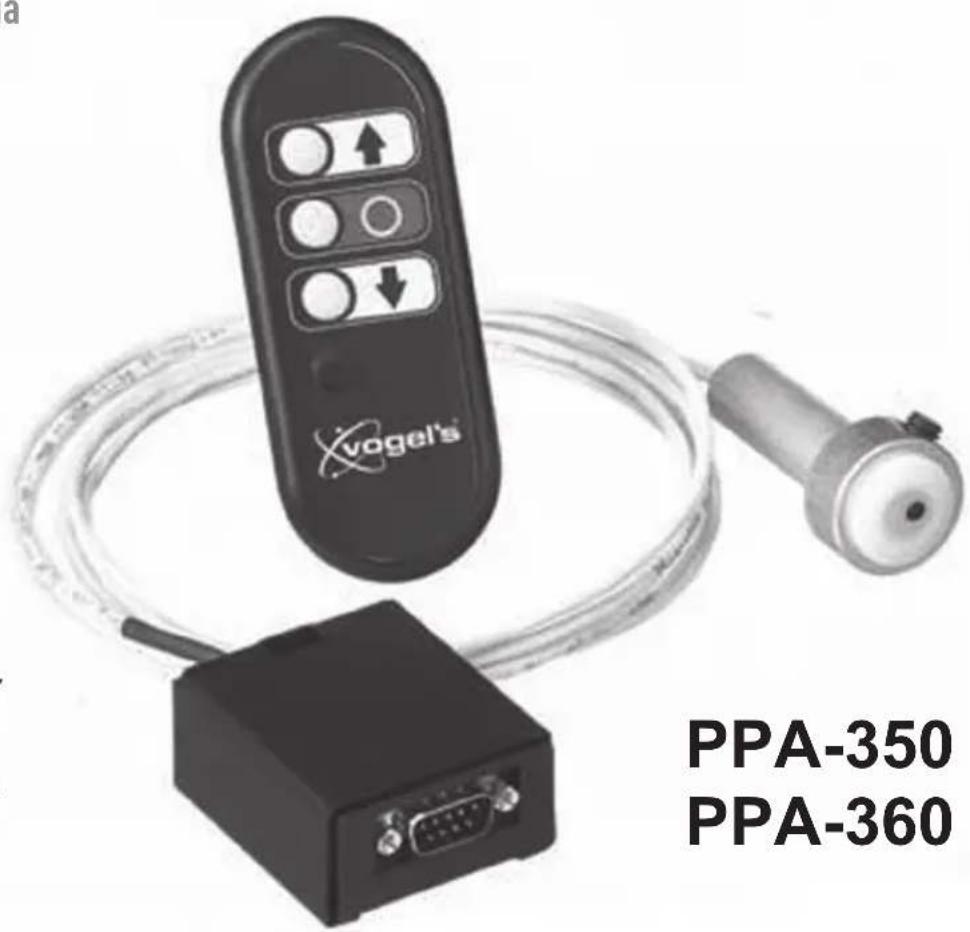

Mando a distancia por infrarrojos de 4 botones – Instrucciones de uso Versión de elevación para proyectores

Funcionamiento

El mando a distancia se activa al encender la caja de control. El LED verde parpadeará 20 veces. El LED rojo indica los códigos de elevación del proyector. Consulte los códigos de elevación del LED en el Manual del elevador del proyector.

El mando a distancia se activará por defecto en modo automático (Arriba, Abajo, Parar). Las funciones básicas (ARRIBA, ABAJO, PARAR) se activan pulsando el botón correspondiente durante 1 segundo.

NOTA: Para una correcta programación de las posiciones de presentación y servicio del elevador, se recomienda usar el mando de cable suministrado.

El límite inferior electrónico no se puede restablecer con el mando a distancia.

ARRIBA PARAR ABAJO OCULTO

Ir a posición inicial (elevación máxima)	FLECHA ARRIBA
Ir a posición de presentación ( 1^a posición programada)	FLECHA ABAJO
Parar movimiento	Botón PARAR (rojo)
Ir a posición de servicio suelte, ( 2^a posición programada) pulse	Pulse OCULTO durante un segundo ya continuación ABAJO y suelte
Activar modo manual	Pulse OCULTO durante 5 segundos, suelte y pulse PARAR durante 5 segundos (El LED verde parpadeará lentamente)

Control en modo manual

Las funciones siguientes sólo están disponibles en modo manual.

Función Botón

Fijar posición de presentación (elevación máxima)	Pulse OCULTO durante un segundo y suelte, a continuación pulseARRIBA y suelte
Fijar posición de mantenimientoa continuación pulse	Pulse OCULTO durante un segundo y suelte, ABAJO y suelte
Salir de modo manuala continuación pulse	Pulse OCULTO durante un segundo y suelte, PARAR y suelte

Corrección de errores

Parar, Parpadeo de error Pulse PARAR durante 10 segundos

Anular, 7 parpadeos Pulse PARAR durante 10 segundos, suelte y pulse OCULTO durante 5 segundos, suelte y pulse el botón ARRIBA.

El elevador subirá, suelte el interruptor de límite y pare.

Indicadores LED

LED rojo Similar a códigos de elevación

LED verde apagado En modo automático

Parpadeo lento En modo manual

Parpadeo rápido Botón Oculto pulsado 5 segundos, esperando pulsación del siguiente botón - o -

Parpadeo rápido Confirmación de posición Presentación/Mantenimiento

Parpadeo intermitente Recepción de señal infrarroja

Parpadeo rápido 20 veces: mando activado

Asignaciones de pines: DB9 macho a DB9 hembra

1 Negro - ARRIBA
2 Rojo - ABAJO
3 Verde - PARAR
4 Azul - FIJAR
5 Amarillo - ANULAR
6 Blanco Común
7 Morado - LED
8 Naranja – Anulación del interruptor de seguridad
9 Marrón +5 V

Modo de programación

Las funciones siguientes sólo están disponibles en modo manual.

Función Botón

Fijar posición de presentación (elevación máxima)a continuación pulse el botón ARRIBA	Pulse OCULTO durante 1 segundo y suelte,
Fijar posición de mantenimientopulse el botón ABAJO	Pulse OCULTO durante 1 segundo y suelte,a continuación
Salir de modo manualpulse el botón PARAR (rojo)	Pulse OCULTO durante 1 segundo y suelte,a continuación,

Corrección de errores

Detener Parpadeo de error. Pulse el botón PARAR durante 10 segundos

Anular 7 parpadeos. Pulse el botón PARAR durante 10 segundos Suelte y pulse OCULTO durante 5 segundos, suelte y pulse el botón ARRIBA.

Especificaciones

Certificado por la CE en las pruebas de conformidad

EN 61000-6-1:2001 y EN 61000-6-3:2007

Alimentación: 5 voltios CC, 100 mA

Batería: 2 pilas tipo AA alcalinas

IR 38 Khz

ES Instrucciones de eliminación de residuos de equipamiento eléctrico y electrónico, términos y condiciones de garantía

ES Instrucciones de eliminación de residuos de equipamiento eléctrico y electrónico

No elimine este aparato, el mando a distancia o sus pilas en la basura sin clasificar de su casa. La eliminación inadecuada puede ser perjudicial para el medio ambiente y la salud humana. Por favor, diríjase a las autoridades locales de residuos para informarse sobre los sistemas de devolución y recogida de su zona.

Términos y condiciones de garantía

¡Enhorabuena por la compra de este producto de Vogel's! El producto que tiene ahora en sus manos está hecho de materiales duraderos y se basa en un diseño del que se han pensado meticulosamente cada uno de sus detalles. Esta es la razón por la que Vogel's le da una garantía de 5 años para defectos de materiales o fabricación. Esta garantía se limitará a 2 años para los módulos motorizados, tableros electrónicos y el mando a distancia (las pilas no están cubiertas por la garantía).

1. Vogel's garantiza que durante el período de garantía de un producto, reparará los fallos que se produzcan a causa de defectos en la fabricación y/o materiales o reemplazará el producto si es necesario sin coste alguno. A este respecto, se excluye expresamente una garantía para el desgaste normal.

2. Si se acoge a la garantía, se debería enviar el producto a Vogel's junto con el documento de compra original (factura, recibo o ticket de compra). El documento de compra deberá indicar claramente el nombre del proveedor y la fecha de compra.

3. La garantía de Vogel's caducará en los siguientes casos:

- Si el producto no se ha instalado o usado conforme a las instrucciones de uso;

- Si el producto ha sido modificado o reparado por alguien que no sea Vogel's;

- Si se produce una avería por causas externas (fuera del producto) como por ejemplo rayos, alteración por agua, incendio, raspaduras, exposición a temperaturas extremas, condiciones climatológicas, disolventes o ácidos, uso inadecuado o negligencia;

- Si el producto se usa para un equipamiento diferente al que se menciona en el embalaje.

ES Sujeto a erratas y modificaciones técnicas.
