MANUAL DE USUARIO WMD 57122 BEKO

• Jamás sitúe la máquina sobre un piso alfombrado. La falta de circulación de aire abajo de la máquina podría recalentar las partes eléctricas. Ello podría ocasionar problemas con la lavadora.
• Si el cable de alimentación eléctrica o el enchufe del tomacorriente se dañan, deberá solicitar la reparación a un servicio técnico autorizado.
• Encaje con firmeza la manguera de drenaje en el receptáculo de descarga para evitar filtraciones de agua y permitir que la máquina tome y descargue el agua según sea necesario. Es de suma importancia que las mangueras de entrada de agua y de desagüe no se doblen, rompan, ni queden aprisionadas cuando se empuje el aparato para colocarlo en su lugar luego de su instalación o limpieza.
• La lavadora está diseñada para continuar funcionando luego de una interrupción de la energía eléctrica. La lavadora no reanudará el programa cuando se reestablezca la energía eléctrica. Pulse la tecla “Inicio/ Pausa/Cancelar” durante tres segundos para cancelar el programa (Véase “Cancelar un programa”)
• Puede haber algo de agua en la máquina cuando la reciba. Esto es normal y se debe al proceso de control de calidad. Ello no ocasiona daños a la máquina.
• Algunos de los problemas que podrían surgir podrían ser debidos a la infraestructura. Pulse la tecla “Inicio/Pausa/Cancelar” durante tres segundos para cancelar el programa fijado en la máquina antes de llamar al servicio técnico autorizado.

Primer lavado

• Efectúe el primer lavado con detergente pero sin cargar el aparato y use el programa "Algodón 90 °C".
• Verifique que estén bien hechas las conexiones de agua caliente y fría cuando se instale la máquina.
• Si el fusible de corriente o el interruptor automático es de menos de 16 Amperes, solicite a un electricista calificado que instale un fusible de 16 Ampere o un interruptor automático.
• Independientemente de que se use con o sin transformador, no descuide la importancia de tener una instalación de toma a tierra realizada por un electricista calificado. Nuestra empresa no se responsabilizará por los daños que puedan surgir si la máquina se usa en una línea sin puesta a tierra.
• Mantenga los materiales del empaque fuera del alcance de los niños o disponga de ellos clasificándolos de acuerdo con las

normativas para la eliminación de residuos.

Uso destinado

• Este producto ha sido diseñado para uso doméstico.
• El aparato sólo puede ser usado para lavar y enjuagar textiles que tengan una marca que indique que son aptos para lavadora.

Instrucciones de seguridad

• Este aparato debe ser conectado a una salida con toma a tierra protegida por un fusible de capacidad adecuada.
• Las mangueras de alimentación y desagüe deberán estar siempre bien sujetas y permanecer en su sitio en perfecto estado.
• Coloque firmemente la manguera de desagüe en el fregadero o la bañera antes de encender la máquina. ¡Puede quemarse debido a la gran temperatura de lavado del agua!
• Jamás abra la puerta de carga ni quite el filtro mientras haya agua en el tambor.
• Desenchufe la máquina cuando no esté en uso.
• ¡Nunca lave el aparato con una manguera!
• ¡Hay riesgo de descarga eléctrica!
• Nunca toque el enchufe con las manos húmedas. No haga funcionar la máquina si el cable o el enchufe están dañados.
• En caso de problemas de funcionamiento que no puedan ser solucionados con la información del manual de funcionamiento:
• Apague el aparato, desenchúfelo, cierre la toma de agua y contacte al centro de servicio técnico autorizado. Si desea deshacerse de su máquina, puede dirigirse al agente local o al centro de recolección de residuos sólidos de su municipio para saber cómo hacerlo.

Si hay niños en la casa...

• Manténgalos alejados de la máquina en funcionamiento. No los deje que la toqueteen.
• Cierre la puerta de carga cuando salga del área de la lavadora.

2 Instalación

Retirar los refuerzos de embalaje

Incline la máquina para retirar estos refuerzos. Remuévalos refuerzos tirando de la cinta.

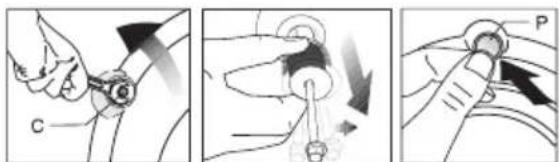

Apertura de las trabas de transporte

⚠️ Antes de poner en marcha el aparato, deberá retirar los pernos de seguridad! ¡De lo contrario, se dañará la lavadora!

1. Suelte todos los pernos con una llave hasta que giren libremente ("C")

2. Retire los pernos de seguridad para transporte haciéndolos girar con suavidad.

3. Coloque las cubiertas (las encontrará en la bolsa, junto con el Manual de Funcionamiento) en los orificios del panel posterior. ("P")

i Guarde los pernos de seguridad en un sitio seguro para volver a usarlos en el futuro cuando deba transportar la lavadora.

¡Jamás transporte el aparato sin los pernos de seguridad firmemente colocados en su sitio!

Ajuste de las patas

⚠️ No utilice ninguna herramienta para aflojar las tuercas. Ello podría dañarlas.

1. Afloje (con la mano) las tuercas de las patas.

2. Ajústelas hasta que la máquina esté bien nivelada y firme.

3. Importante: Vuelva a apretar las tuercas.

Conexión a la entrada de agua.

Importante:

• La presión de entrada de agua necesaria para que funcione la máquina es de 1-10 bar (0,1 - 1 MPa).
• Conecte las mangueras especiales provistas a las válvulas de admisión de agua de la máquina.
• A fin de evitar pérdidas de agua en los puntos de conexión se entregan unos sellos de goma (cuatro sellos para los modelos con doble toma de agua y dos sellos para los restantes) colocados en las mangueras. Estos sellos se deben usar en los extremos

de la manguera que conecta la toma de agua y la máquina. El extremo liso de la manguera que tiene un filtro debe ser colocado del lado del grifo mientras que el acodado va en la máquina. Apriete bien las tuercas de la manguera con la mano; jamás las apriete con tenazas.

- Los modelos con una sola entrada de agua no deben ser conectados al grifo de agua caliente.

Cuando vuelva a colocar la máquina en su sitio luego de haberle dado mantenimiento o de limpiarla, cuide que las mangueras no queden plegadas, apretadas ni trabadas.

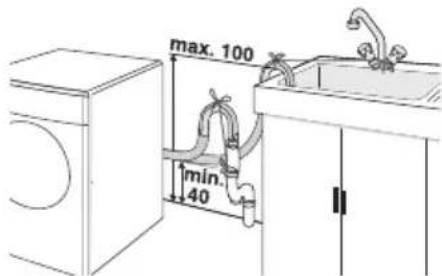

Conexión al desagüe

La manguera de descarga de agua puede ser colocada al borde del fregadero o de la bañera. La manguera de desagüe debe ser colocada con firmeza dentro del drenaje para que no se salga de la carcasa.

Importante:

• El extremo de la manguera de desagüe debe ser conectado directamente al drenaje de aquas servidas o a la bañera.
• La manguera debe ser colocada a una altura de 40 cm mínimo y 100 cm, máximo.
• En caso que la manguera se eleve luego de ser colocada a nivel del piso o quede muy cerca del suelo (a menos de 40cm), la descarga de agua se dificulta y la colada puede salir húmeda.
• La manguera debe ser insertada dentro del desagüe más de 15 cm. Si es muy larga, puede solicitar que la recorten.
• La longitud máxima de las mangueras combinadas no debe superar los 3,2 m.

max. 100 min. 40

Conexión eléctrica

Conecte este aparato a una salida con toma a tierra protegida por un fusible de capacidad adecuada.

Importante:

• Las conexiones deben cumplir con las normativas nacionales.
  • La tensión y la protección de fusible

permitidos se indican en la sección "Especificaciones técnicas".

• La tensión especificada debe ser igual a la de la tensión de la red eléctrica.
• No se deberá efectuar una conexión a través de cables de extensión ni se deberán usar enchufes múltiples.
  Si el cable de alimentación está dañado, deberá ser sustituido por un electricista cualificado.
  ¡El aparato no deberá ser operado hasta tanto no sea reparado! ¡Hay riesgo de descarga eléctrica!

3 Preparativos iniciales para el lavado

Preparar las prendas para el lavado

Las prendas con accesorios metálicos como sujetadores, hebillas de cinturones y botones metálicos, dañarán la máquina. Remueva los accesorios de metal o coloque las prendas en una bolsa de ropa, funda de almohada o algo similar.

• Ordene la colada por tipo y color de tela, grado de suciedad y temperatura de agua permisible. Siempre siga las recomendaciones de las etiquetas de las prendas.
• Coloque objetos pequeños, como medias de bebés y medias de nylon, etc. en una bolsa de lavar, funda de almohada o algo similar. Esto evitará que sus prendas se pierdan.
• Lave los productos con la etiqueta “lavar a máquina” o “lavar a mano” con el programa apropiado.
• No ponga en la misma colada prendas blancas y de color. Las prendas nuevas de colores oscuros pueden desteñir mucho. Lávelas por separado.
• Use anilinas y tinturas para teñir prendas y quitamanchas adecuados para lavadoras. Siempre obedezca las instrucciones del envase.
• Lave pantalones y prendas delicadas al revés.

Capacidad de carga correcta

Siga las indicaciones de la “Tabla de Selección de Programas”. Los resultados del lavado no son tan buenos cuando la máquina está sobrecargada.

Puerta de carga

La puerta se trabadurante la operación del programa y el símbolo que indica que las puertas están trabadas se enciende (Figura 3-13i). Se puede abrir la puerta una vez que el símbolo deje de verse.

Detergentes y suavizantes Depósito del detergente

El depósito del detergente posee tres compartimientos:

Hay dos tipos de dispensadores de detergente, según el modelo de la máquina.

• (l) prelavado
  – (II) lavado principal
• (III) sifón
• (*)suavizante

I II III

S H II I

Detergente, suavizante y otros agentes de limpieza

Añada detergente y suavizante antes de iniciar el programa de lavado.

¡Jamás abra el cajón con el dispensador de detergente durante la operación del programa de lavado!

Cuando use un programa sin prelavado, no deberá colocar detergente en el compartimiento de prelavado (Compartimiento N° I).

Cantidad de detergente

La cantidad de detergente a usar dependerá del volumen de la colada, el grado de suciedad y la dureza del agua.

• No utilice más de lo recomendado en el paquete. De este modo evita los problemas causados por el exceso de espuma y el enjuague incorrecto, y, además, ahorra dinero, y por último, protege el ambiente.
• Jamás supere la marca de nivel (> máx <); si lo hace, desperdiciará suavizante sin haberlo usado.
• No use detergente líquido para utilizar la función de lavado con retardo.

4 Selección de un programa y operación de la máquina

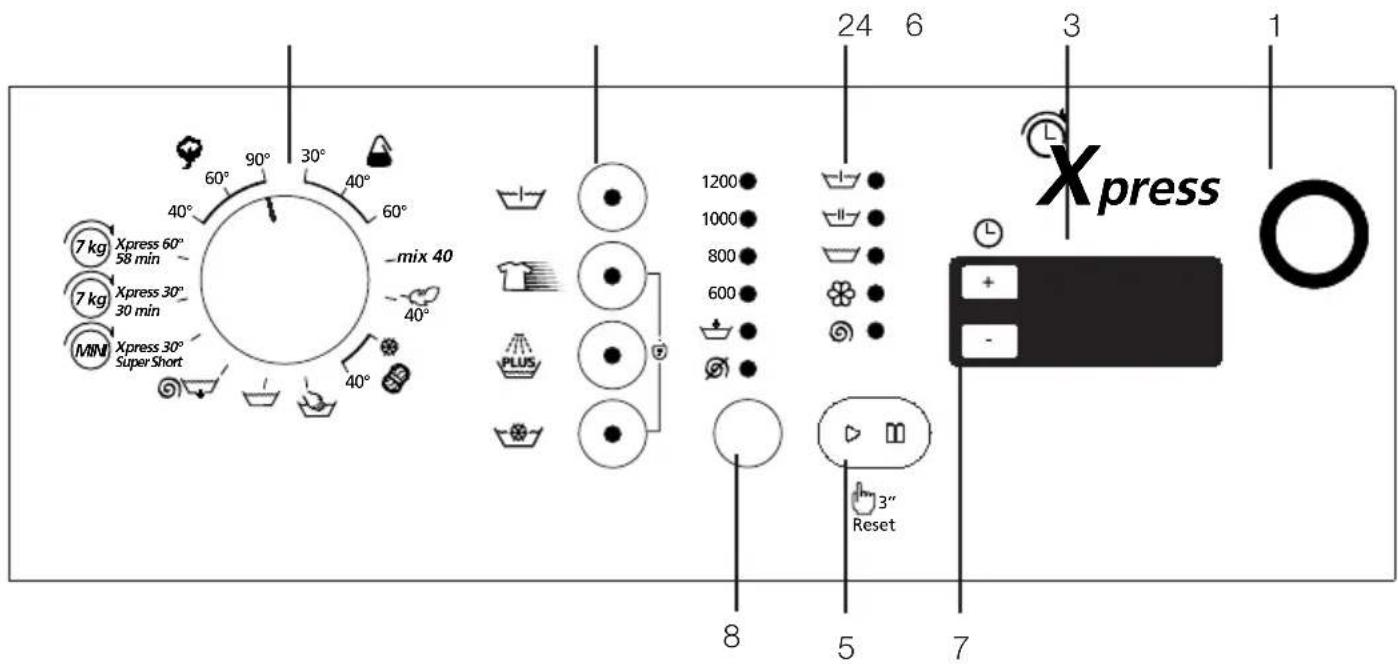

Panel de control

7 kg Xpress 60° 58 min 7 kg Xpress 30° 30 min MIN Xpress 30° Super Short 60° 90° 30° 40° 40° 60° mix 40 40° 40° 24 6 3 1 PLUS 8 5 7 Xpress 3" Reset

1 - Botón de encendido/apagado

2 - Indicador de seguimiento del programa

3 - Pantalla

4 - Selector de programa

5 - Tecla "Inicio/Pausa/Cancelar"

6 - Teclas de funciones auxiliares

Encendido de la máquina

Enchufe la máquina. Abra completamente el grifo. Revise si las mangueras están firmemente conectadas. Introduzca la colada en la máquina. Añada detergente y suavizante. Pulse la tecla de encendido y apagado.

Selección de programas

Seleccione en la tabla indicadora el programa y la temperatura de lavado más convenientes según el tipo, cantidad y grado de suciedad de la colada.

Cada uno de estos programas constituye un programa de lavado completo, que incluye ciclos de lavado, aclarado y, de ser necesario, centrifugado.

90°C	Ropa con sucio normal, algodón y lino blanco. (Por ejemplo: manteles, paños de limpieza, toallas y sabanas)
60°C	Ropa con sucio normal, prendas de lino, algodón o sintéticas que no destiñen (por ejemplo: camisas, camisones, piyamas) y ropa de lino blanca ligeramente sucia (por ejemplo: ropa interior).

7 - Tecla de retardo (+/-)

8 - Tecla de ajuste de velocidad de centrifugado

9 - Tecla para apertura de puerta (según el modelo de su máquina)

40°C-30°C- Frío

Para ropa delicada (por ejemplo, cortinas de encaje), ropa mixta que incluya tejidos sintéticos y lanas.

Escoja el programa deseado con la tecla de selección de programa.

Los programas están limitados por la mayor velocidad de centrifugado apropiada para ese tipo particular de prenda.

Al elegir un programa, clasifique la colada por tipo y color de tela, grado de suciedad y temperatura de agua permisible.

Siempre seleccione la menor temperatura requerida. A mayor temperatura, mayor consumo de energía eléctrica.

Si desea más detalles acerca de los programas, consulte la sección "Tabla de Selección de Programas"

Programas principales

Se dispone de varios programas principales, adecuados para diversos tipos de tejidos:

- Algodón

Con este programa, puede lavar ropa durable. La colada se limpiará con vigorosos movimientos durante un ciclo de lavado más prolongado. Se recomienda para artículos de algodón (como sábanas, conjuntos de fundas para duvet y almohadones, batas de baño, ropa

interior, etc.).

- Sintéticos

Con este programa, puede lavar ropa menos durable. Efectúa movimientos de lavado más suaves y utiliza un ciclo de lavado más corto, en comparación con el programa “Algodón”. Se recomienda para prendas de tejidos sintéticos (como camisas, blusas, ropa con combinación de tejidos sintéticos y de algodón, etc.). Para cortinas y encajes, se recomienda el programa “Sintético 40”, que incluye las funciones de prelavado y antiarrugas. No se debe colocar detergente en el compartimiento de prelavado. Se deberá colocar poco detergente en el compartimiento de lavado principal pues la espuma afloja demasiado los tejidos de entramado suelto (encaje) debido a la propia estructura mallada los mismos.

• Lana

Con este programa puede lavar prendas de lana aptas para lavadoras. Lave seleccionando la temperatura adecuada según lo indicado en la etiqueta de las prendas. Se recomienda emplear un detergente apropiado para prendas de lana.

Programas adicionales

Existen programas adicionales para casos especiales. Cada uno de ellos constituye un programa de lavado completo, que incluye ciclos de lavado, aclarado y, de ser necesario, centrifugado.

- Delicado

Con este programa, puede lavar ropa delicada. Tiene movimientos de lavado más delicados y, a diferencia del programa "Sintético", no realiza un centrifugado intermedio. Se puede emplear para prendas en las que se recomienda lavar con cuidado.

- Mezcla

Puede emplear este programa para lavar a la vez prendas de algodón y sintéticos. No es necesario acomodarlas.

- Lavado a mano

Utilice este programa para lavar sus prendas de lana o delicadas con la etiqueta “no lavar a máquina” y para las cuales se recomienda lavar a mano. Limpia la colada con movimientos muy suaves, sin dañar las prendas.

• Xpress 30° Super Short

Adecuado para coladas ligeramente sucias y en poca cantidad. Por ejemplo: Prendas sin manchas y con una sola postura. Se puede emplear para aclarar. Lava a 30°C. No usar jamás para ropa manchada. No cargar más colada que la recomendada (2 kg).

• Xpress 30° 30 min

Adecuado para coladas ligeramente sucias y mayor cantidad de ropa. Lava a 30°C. No usar jamás para ropa manchada. Puede lavar hasta la máxima capacidad de carga (7 kg). Por ejemplo: Una bata de baño que se usó una vez, la funda de un edredón, ropa deportiva, ropa de uso diario, etc.

- Express 60^58 min

Adecuada para ropa no muy sucia pero que se quiere lavar con agua caliente y rápido. Puede lavar hasta la máxima capacidad de carga (7 kg). Por ejemplo: ropa interior que se puede lavar con agua caliente, ropa de bebé, etc.

- Program 88 mins.

Para activar este programa, se deberá seleccionar simultáneamente el programa de lavado de algodón y la función auxiliar express. Adecuada para ropa no muy sucia pero que usted quiere lavar con agua muy caliente y rápido. Puede lavar hasta la máxima capacidad de carga (7 kg). Por ejemplo: ropa interior que se puede lavar con agua caliente, ropa de bebé, etc.

Programas especiales

Si necesita aplicaciones específicas, puede seleccionar cualquiera de los siguientes programas:

- Aclarado

Este programa selecciona la máxima velocidad de centrifugado posible para la configuración predeterminada.

- Centrifugado

Este programa selecciona la máxima velocidad de centrifugado posible para la configuración predeterminada.

Para prendas delicadas, debe escoger una velocidad de centrifugado baja.

- Vaciado

Este programa se emplea cuando desea enjuagar o almidonar por separado.

Selector de velocidad de centrifugado

Cada vez que se selecciona un programa nuevo, en el indicador se verá la velocidad de centrifugado seleccionada.

Para modificar la velocidad de centrifugado, pulse la tecla "Centrifugado". La velocidad de centrifugado se reduce gradualmente. Entonces, aparecerán las opciones de mantener el aclarado y sin centrifugado, respectivamente. Si no desea sacar la colada de inmediato después del programa, puede usar la función para mantener el aclarado y así evitar que las prendas se arruguen al no tener agua. Con esta función, la colada queda dentro de la última agua de aclarado. Si desea centrifugar la colada que dejó en el agua:

- Ajusté la velocidad de centrifugado.

- Pulse la tecla "Inicio/Pausa/Cancelar".

El programa se reanudará. La máquina drenará el agua y centrifugará la colada.

Puede usar la función “Sin centrifugado” para drenar el agua sin centrifugar al final del programa.

Selección de programas y tabla de consumos

Programa		Carga máx. (kg)	Duración del programa (min.)	Consumo de agua (1)(l)	Consumo energético (kWh)	Prelavado	Lavado rápido	Aclarado Extra	Lavado en frío	Sin aclarado
Algodón 90 7 141 75	2.03	● ●	● ●	●
Algodón+Lavado rápido	90 7 88 60	2.00	● ●	●
Algodón 60** 7 120	49 1.19	●	● ●	● ●
Algodón 40 7 137 75	0.64	● ●	● ●	●
Super Short 30 2 14	35 0.14			●
Tejidos sintéticos	40 3 106	60 0.45	●	● ●	● ●
Tejidos sintéticos	30 3 89	60 0.20	●	● ●	● ●
Delicado	40 2 62	55 0.28			● ●	●
Tejidos de lana	40	1.5	55 55	0.32			● ●
Lavado a mano	30 1 40	40 0.17					●

• : Seleccionable
  * : Seleccionado automáticamente, no se puede cancelar.
  **: Programa Etiqueta de Energía (EN 60456)

El consumo de agua y energía eléctrica, y la duración del programa podrían diferir de los valores indicados en la tabla, debido a las diferencias en la presión, dureza y temperatura del agua, el tipo y la cantidad de prendas, las funciones auxiliares seleccionadas, así como en las fluctuaciones de la tensión de alimentación.

Las funciones auxiliares de la tabla pueden diferir según el modelo de su máquina.

Funciones auxiliares

Teclas para seleccionar las funciones auxiliares

Seleccione las funciones auxiliares requeridas antes de dar inicio al programa.

i Algunas combinaciones no se pueden seleccionar juntas.

Selección de funciones auxiliares

Si se elige una función auxiliar que no debiera ser seleccionada con otra función anteriormente escogida, la primera función se cancelará y la última función auxiliar permanecerá activa.

(Por ejemplo: Si selecciona primero el prelavado y luego el lavado rápido, el prelavado se cancelará y el lavado rápido permanecerá activo.

No es posible seleccionar una función auxiliar que no sea compatible con el programa. (vea, "Tabla de Selección de Programas")

Las teclas de las funciones auxiliares de la tabla pueden diferir según el modelo de su máquina.

Prelavado

El prelavado sólo vale la pena si la ropa está muy sucia. Sin prelavado, ahorra energía eléctrica, agua, detergente y tiempo.

Se recomienda el prelavado sin detergente para puntillas y cortinas.

Programa rápido

Esta función puede utilizarse con programas de algodón y sintéticos. Reduce el tiempo de lavado para coladas ligeramente sucias y también el número de pasos de enjuague.

Aclarado Extra

Esta función permite a su máquina hacer un enjuague adicional que se añade a los ciclos de aclarado realizados por la lavadora luego del ciclo de lavado principal. Por lo tanto, se reduce el riesgo que corren las pieles sensibles (bebés, personas alérgicas, etc.) al contacto de residuos mínimos de detergente en la colada.

Lavado en frío

Si desea lavar las prendas en agua fría, puede emplear este programa.

i Utilice esta función para coladas delicadas que se arrugan con facilidad.

Cada vez que seleccione esta función auxiliar, cargue la máquina a la mitad de su capacidad máxima indicada en la tabla de programas.

Pantalla de tiempo

La pantalla muestra el tiempo faltante para que se complete el programa en funcionamiento. El tiempo se muestra en horas y minutos, según el siguiente formato "01:30".

i La duración del programa podría diferir de los valores indicados en la tabla de

consumo debido a variaciones en la presión, temperatura y dureza del agua, tipo y cantidad de colada, funciones auxiliares seleccionadas y cambios en la tensión de suministro.

Selección de retardo

Con la función “Retardo”, puede retardar el inicio del programa hasta por 24 horas. El retardo puede modificarse en incrementos de media hora.

¡No utilice detergentes líquidos cuando utilice la función de retardo! Corre el riesgo de manchar las prendas.

1. Abra la puerta de carga, coloque la colada en el interior y llene el depósito de detergente.
2. Seleccione el programa de lavado, la velocidad de centrifugado y, si es necesario, escoja las funciones auxiliares.
3. Pulse las teclas "Retardo" "+" o "-" para fijar el retardo deseado.
4. Pulse el botón de puesta en marcha/parada/cancelación. Recién entonces, comenzará a funcionar el temporizador. El “:” en el medio del tiempo de retardo comenzará a destellar.
   i Durante el tiempo de retardo, puede añadir prendas.
5. Al concluir el período de retardo, “:” se encenderá constantemente y el indicador luminoso del programa relevante se encenderá según el programa seleccionado.

Modificación del tiempo de retardo

Si desea modificar el tiempo mientras se lleva a cabo la cuenta regresiva:

1. Pulse la tecla "Inicio/Pausa/Cancelar". El ":" en el medio de la pantalla comenzará a destellar.
2. Pulse las teclas "Retardo" (+/-) para fijar el retardo deseado.
3. Pulse la tecla "Inicio/Pausa/Cancelar".
4. El “:” en el medio del visualizador del tiempo de retardo comenzará a destellar.

Cancelación del retardo

Si desea cancelar la cuenta regresiva e iniciar el programa:

1. Pulse la tecla "Inicio/Pausa/Cancelar". El ":" en el medio del tiempo de retardo visualizado cesará de destellar.

2. Pulse la tecla "Retardo (-) para disminuir el tiempo de retardo. En la pantalla aparecerá "0".

3. Pulse la tecla "Inicio/Pausa/Cancelar" para dar inicio al programa.

Inicio del programa

1. Pulse la tecla "Inicio/Pausa/Cancelar" para dar inicio al programa.

2. La lámpara indicadora del programa se encenderá.

Progreso del programa

El progreso de un programa en ejecución se mostrará en el indicador de seguimiento. Al comienzo de cada paso del programa, se encenderá la lámpara indicadora correspondiente. El indicador encendido en la parte inferior de la serie de símbolos indica el paso que está en ejecución.

Si la máquina no está centrifugando, el programa podría estar en modo "Mantener el aclarado" o se ha activado el sistema de corrección automática del centrifugado porque la colada está mal distribuida dentro de la máquina.

Modificación de la selección una vez iniciado el programa

El girar el selector de programa mientras éste esté en flujo normal no modificará el programa.

Colocar la máquina en tiempo de espera

Pulse momentáneamente la tecla “Inicio/Pausa/ Cancelar” para pasar su máquina al modo “tiempo de espera”. La lámpara “Pausa” (II) se encenderá para indicar que la máquina se encuentra en modo de espera.

Selección o cancelación de una función auxiliar en modo de espera

Puede cancelar o seleccionar las funciones auxiliares dependiendo de la etapa en la que se encuentre el programa.

Añadido o remoción de prendas en modo de espera

La puerta se puede abrir si el nivel de agua es adecuado. Se puede añadir/extraer prendas abriendo la puerta.

Bloqueo para niños

Usted puede proteger la máquina y evitar que los niños la toqueteen mediante un sistema de bloqueo especial. En este caso, no es posible hacer cambios en un programa en ejecución. Para activar el bloqueo de niños en la máquina, pulse las funciones auxiliares 2 y 4 durante tres segundos. En la pantalla aparecerá la etiqueta "CL" (Bloqueo de niños activado). Mientras la máquina tenga el bloqueo para niños, aparecerá el mismo símbolo cada vez que se pulse cualquier tecla.

La lámpara de la primera función auxiliar, contando desde arriba, destellará cuando esté activado el bloque para niños.

Para desactivar el bloqueo de niños en la máquina, pulse las funciones auxiliares 2 y 4 durante tres segundos. En la pantalla aparecerá la etiqueta “CL” (Bloqueo de niños desactivado). La lámpara de la primera función auxiliar, contando desde arriba, desaparecerá cuando se desactive el bloque para niños.

Finalización del programa mediante la cancelación

Se pulsa el botón "Inicio/Pausa/Cancelar" durante tres segundos para cancelar el programa.

5 Mantenimiento y limpieza

Depósito de detergente

Retire cualquier acumulación con residuos de detergente acumulado en el depósito. Para ello;

1. Haga presión sobre el punto marcado en el sifón del compartimiento para el suavizante y tire hacia usted hasta retirar el depósito de la máquina.

Si agua y suavizante comienzas a acumularse en cantidades que excedan a lo normal, entonces deberá limpiar el sifón.
2. Limpie el depósito dispensador y el sifón con abundante agua tibia en el fregadero.
3. Vuelva a colocar el depósito en la carcasa luego de limpiarlo. Revise si el sifón quedó en su posición original.

Filtros de entrada de agua

Hay filtros en el extremo de cada válvula de admisión de agua, sobre la parte trasera de la máquina, y también en el extremo de cada manguera de entrada de agua que va conectado al grifo. Estos filtros evitan que las materias extrañas y la suciedad del agua se introduzcan en el aparato. Se deberá proceder a limpiarlos cuando se ensucien.

- Cierre los grifos.

• Retire las tuercas de las tomas de admisión de agua para limpiar la superficie de los filtros con un cepillo adecuado.
• Si los filtros están muy sucios, puede sacarlos con unas tenazas y después

limpiarlos.

• Extraiga los filtros y las juntas en el extremo plano de las mangueras de entrada de agua y limpie a fondo bajo un chorro de agua.
• Vuelva a colocar con cuidado las juntas y los filtros en su sitio y apriete con la mano las tuercas de la manguera.

Drenado de remanentes de agua y limpieza del filtro de la bomba

Su aparato está equipado con un sistema de filtros que garantiza una descarga de agua más limpia que prolonga la vida de la bomba al evitar que elementos sólidos, como botones, monedas y pelusa de la tela la obturen mientras se descarga el agua del lavado.

- Si la máquina no drena el agua, es posible que el filtro de la bomba esté tapado. Deberá limpiarlo cada dos años o bien cada vez que se tape. Se deberá drenar el agua para limpiar el filtro de la bomba.

Además, se deberá drenar por completo el agua en los siguientes casos:

- antes de transportar la máquina (por ejemplo, si se muda de casa)

- cuando hay peligro de helada Para limpiar el filtro sucio y drenar el agua; 1- Desenchufe la máquina para interrumpir el suministro eléctrico.

⚠ Puede haber agua a 90°C dentro de la máquina. Por lo tanto, se deberá limpiar el filtro sólo después que el agua en el interior se haya enfriado para evitar escaldarse.

2- Abra la tapa del filtro. La tapa del filtro puede estar compuesta de una o dos piezas, según el modelo de la máquina.

Si se compone de dos piezas, presione hacia abajo la pestaña sobre la tapa y tire de la pieza hacia usted.

Si se compone de una pieza, sosténgala de los costados y ábrala tirando hacia afuera.

3- Algunos de nuestros modelos vienen con manguera de repuesto. Otros no la tienen.

Si su producto viene provisto con una manguera de drenaje de emergencia, haga lo siguiente, tal como se indica en la figura a continuación:

- Extraiga la manguera de salida de la bomba de su carcasa.

- Coloque un recipiente de gran capacidad en el extremo de la manguera. Drene el agua para que salga del recipiente, tirando hacia afuera el tapón en el extremo de la

manguera. Si la cantidad de agua a drenar es mayor que la capacidad del recipiente, vuelva a colocar el tapón, vuelque el agua y reanude el proceso de drenaje.

- Una vez finalizado el proceso de drenaje, vuelva a colocar el tapón en el extremo de la manguera y vuelva la manguera a su sitio.

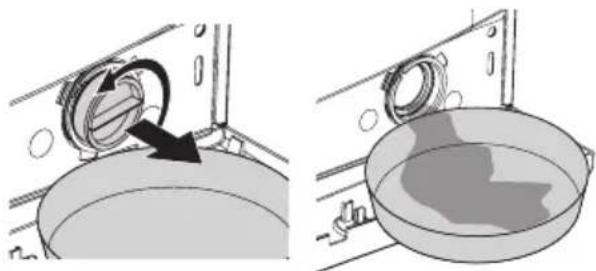

Si su producto no viene provisto con una manguera de drenaje de emergencia, haga lo siguiente, tal como se indica en la figura a continuación:

• Coloque un recipiente de gran capacidad frente al filtro para que reciba el agua proveniente del filtro.
• Afloje el filtro de la bomba (en sentido contrario a las manecillas del reloj) hasta que el agua comience a salir del mismo. Dirija el chorro de agua hacia el recipiente que ha colocado frente al filtro. Puede emplear un paño para absorber el agua que se derrame.
• Cuando haya salido toda el agua, gire el filtro de agua hasta que esté completamente suelto y retírelo.
• Limpie todo residuo en su interior, y también las fibras, si las hubiera, alrededor de la hélice.
• Si su producto tiene función con boquillas expulsoras de agua, asegúrese de encajar el filtro dentro de su carcasa en la bomba. Jamás fuerce el filtro mientras lo está colocando de nuevo en su carcasa. Encaje el filtro completamente dentro de la carcasa de lo contrario el agua podría filtrar por la tapa.

4- Cierre la tapa del filtro.

Cierre la tapa del filtro de dos piezas en su máquina presionando la pestaña de arriba.

Cierre la tapa del filtro de una pieza de su máquina encajando en su sitio las pestañas de la parte inferior y empujando sobre la parte superior.

6 Problemas y soluciones sugeridas

Problema Causa Explicación / Sugerencia
No se puede iniciar ni seleccionar el programa.	La máquina puede haberse pasado al modo de autoprotección por inconvenientes en la infraestructura (tensión de la línea, presión de agua, etc.).	Reiniciar la máquina pulsando la tecla “Inicio/ Pausa/Cancelar” durante tres segundos.(consultar sección “Cancelar un Programa”)
Sale agua por abajo de la máquina.	Puede haber problemas con las mangueras o el filtro de la bomba.	Verifique que los sellos de las mangueras de entrada de agua estén bien colocados.Ajuste con firmeza la manguera de entrada de agua al grifo.Asegúrese de que el filtro de la bomba esté perfectamente cerrado.
La máquina se detuvo un momento después de haberse iniciado el programa.	La máquina puede detenerse temporalmente debido a una baja de tensión.	Volverá a ponerse en funcionamiento cuando la tensión retorne al nivel normal.
Centrifuga sin cesar.El tiempo restante no se cuenta para atrás.	Es posible que las prendas no estén uniformemente distribuidas dentro de la máquina.	El sistema de corrección automática de centrifugado puede haberse activado debido a la mala distribución de las prendas en el tambor.La colada dentro del tambor puede haberse agrupado (ropa metida dentro de una bolsa).Es necesario reacomodar las prendas y volver a centrifugar.No se realiza el centrifugado cuando las prendas no están distribuidas uniformemente dentro del tambor para evitar que se dañe la máquina y su entorno.
Lava sin cesar.El tiempo restante no se cuenta para atrás.	En el caso que la cuenta regresiva esté en pausa cuando está entrando el agua:El temporizador no efectuará la cuenta regresiva hasta que no se llene la máquina con la cantidad de agua correcta.	La máquina esperará hasta que haya suficiente agua para evitar que el resultado del lavado sea malo por falta de agua. Recién entonces, comenzará a funcionar el temporizador.
	En caso que se haya detenido la cuenta regresiva durante el paso de calentamiento:El temporizador no se activará hasta tanto no se alcance la temperatura del programa seleccionado
	En caso que se haya detenido la cuenta regresiva durante el paso de centrifugado:Es posible que las prendas no estén uniformemente distribuidas dentro de la máquina.	El sistema de corrección automática de centrifugado puede haberse activado debido a la mala distribución de las prendas en el tambor.La colada dentro del tambor puede haberse agrupado (ropa metida dentro de una bolsa).Es necesario reacomodar las prendas y volver a centrifugar.No se realiza el centrifugado cuando las prendes no están distribuidas uniformemente dentro del tambor para evitar que se dañe la máquina y su entorno.

7 Especificaciones

	WMD 57122
Capacidad máxima de carga en seco (kg)	7
Alto (cm)	84
Ancho (cm)	60
Profundidad (cm)	59
Peso neto (kg)	77
Toma de corriente (V/Hz)	230 V / 50hz
Corriente total (A)	10
Energía total (W)	2200
Velocidad de centrifugado (rpm máx.)	1200

Las especificaciones de este aparato pueden cambiar sin previo aviso para mejorar la calidad del producto. Las ilustraciones de este manual son esquemáticas y podrían no ser exactamente iguales al producto que usted tiene.

Los valores señalados en las etiquetas de la máquina o en la documentación fueron obtenidos en laboratorio, de acuerdo con normas relevantes. Según las condiciones operativas y ambientales del aparato, dichos valores pueden variar.

Este producto incorpora el símbolo de recogida selectiva de residuos de equipos eléctricos y electrónicos.

Ello significa que este producto debe ser manipulado teniendo en cuenta la Directiva

Europea 2002/96/EC, en orden de ser reciclado o recuperado para minimizar su impacto en el medio ambiente. Para mas información rogamos contacte con las autoridades locales o regionales más próximas a su domicilio.

Los productos electrónicos no incluidos en el proceso de recogida selectiva son potencialmente peligrosos para el medio ambiente y la salud humana debido a laresencia de ciertas sustancias

Marcha Paro

Inicio Pausa

Canceler 3 seg.

Algodón

Tejidos sintéticos

Tejidos de lana

Delicado

Babycare

Sport

Camisas

Lavado a mano

Intensivo

aclarado

ExpressSinLavado rápido

Lavado rápido

Anti arrugas

Aclarado extra

Tiempo T de espera

emperatu

a Sin alentamiento

FríoEdre

Prelavado

Lavado

Vardiarolo

do Sin centrifugado

Puerta

Lavado

Fin

Bloqueo para niños

Acondicionador
