MANUAL DE USUARIO 95-3004 Metra
• ISO DDIN radio provision
- Pulido y texturizado para que coincida con el acabado de fábrica
COMPONENTES DEL KIT
• A) Panel de la moldura del radiol • B) Plantilla de corte • C) Soportes del radio
A
Desmontaje del tablero 2
Preparación del kit....2
Ensamble del kit 3
CABLEADO Y CONEXIONES DE ANTENA
(se venden por separado)
Arnés de cables: 70-1858 • 70-1859
(modelos amplificados)
Adaptador de antena: • 40-GM10
HERRAMIENTAS REQUERIDAS
- Herramienta para quitar paneles
• Destornillador Phillips - Herramienta para cortar
¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.
DESMONTAJE DEL TABLERO
- Conlallaveenlaposicióndeencendido, apliqueelfrenodeestacionamiento, coloquelapalancadecambiosen marchabaja, yluegoinclineelvolante haciaabajotantocomoseaposible..

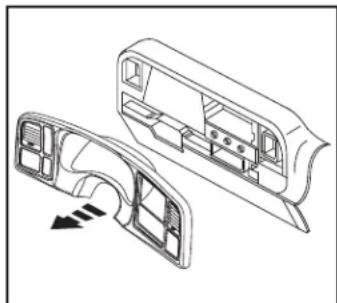

- Suelteelpaneldeinstrumentos defábrica, desenchufetodoslos interruptoresyluegoretireelpanel. (FiguraA)
Nota: Tome la precaución de jalar el panel sobre el botón de peligro de fábrica.
Continuar la preparación del kit
PREPARACIÓN DEL KIT
- Coloquela plantilla de corte enelpanel deinstrumentosymarqueconun lápizeláreainteriorquesevaacortar. (FiguraA)
- Retireydesechela plantilla de corte, luegocortelasáreasmarcadasenel pasoanterior.
- Corteyquitelarepisadesoporte posteriordelradiodelacavidaddel tablero.
Continúe con el ensamble del kit


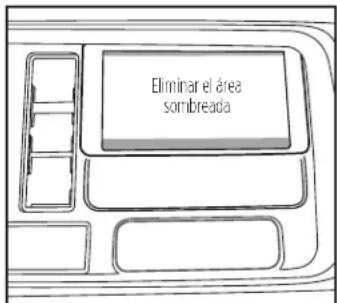

Eliminar el área sombreada(Figura A)
ENSAMBLE DEL KIT
ISO DDIN radio provision

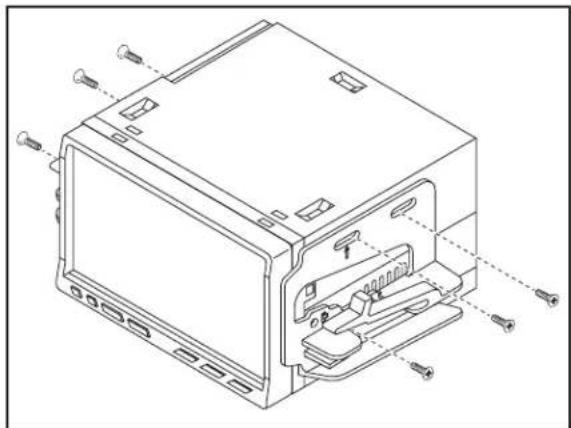

- Una los soportes al radio usando los tornillos que vienen con el radio. (Figura A)
- Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y haga todas las conexiones necesarias al radio. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Pruebe el radio para verificar que funcione correctamente.
- Después de todas las conexiones, deslizate la radio en el tablero hasta que corchetes haga clic en.
- Coloque la placa de ajuste ISO DDIN en el tablero de instrumentos de fábrica.
- Vuelva a ensamblar el tablero en orden inverso de desmontaje.
Si tiene dificultades con la instalación de este producto, comuníquese con nuestra línea de soporte técnico, ya sea por teléfono al 1-800-253-TECH, o envíe un correo electrónico a techsupport@metra-autosound.com. Antes de hacerlo, revise el folleto de instrucciones por segunda vez y asegúrese de que la instalación se realizó exactamente como se indica en el manual de instrucciones. Tenga el vehículo separado y listo para realizar los pasos de solución de problemas antes de ponerse en contacto con el soporte técnico de Metra / Axxess.
