MANUAL DE USUARIO AXPIO-SIL1 AXESS

Chevrolet Silverado/GMC Sierra 2014–2019 (excluyendo 2019 WT Trim) con RPO (105/106/10B)

Visite AxxessInterfaces.com para obtener información más detallada sobre el producto y aplicaciones actualizadas específicas para vehículos.

CARACTERÍSTICAS DEL KIT

• Diseñado para los receptores DMH-W4600NEX/W4660NEX or DMH-WC5700NEX de Pioneer
• Permite la retención y el ajuste del menú de personalización de fábrica a través de la radio Pioneer
• Proporciona una vista visual de HVAC y medidores en la pantalla de Pioneer (no se puede ajustar a través de la pantalla) (continúa en la página 2)

COMPONENTES DEL KIT

- A) Panel de la moldura del radio B) Soportes del radio C) Tornillos Phillips de 9/32" (4)

No se Muestra: Interfaz del radio, LD-GMLAN09-PIO, LD-GMLAN10-PIO, AXEXH-GM09, AXEXH-GM10, LD-BACKCAM-MOST, LD-GMSWC, AD-EU5, 40-GPS-PIO, PR04AVIC-PIO / PR04-PIORCA, LD-AX-SPK, AXUSB-GM6

AB

•

•

ÍNDICE

Instalación de Altavoces 2

Desmontaje del Tablero 2-3

Preparación del Kit ....4

Conexiones....5-6

Montaje del Kit 7

Operaciones de Radio 8-9

CONEXIONES DE CABLEADO Y ANTENA

(se vende por separado)

- Cable de extensión RGB: pieza Pioneer # CD-RGB150A (no vendido por Metra)

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
• Destornillador Phillips • Llave de tubo de 9/32"

ATENCIÓN: Sin tener la llave puesta en la marcha, desconecte la terminal negativa de la batería antes de instalar este producto. Asegúrese de que todas las conexiones de la instalación, en especial las luces indicadoras de las bolsas de aire, estén conectadas antes de volver a conectar la batería o dar vuelta a la marcha para probar este producto.

NOTA: También consulte las instrucciones incluidas con el radio genérico.

CARACTERÍSTICAS DEL KIT (CONT.)

CARACTERÍSTICAS DEL KIT (continuación de la portada)

• Instalación total lista para usarse
• Incluye el kit del tablero con la interfaz Axxess y el arnés T específico del vehículo
• Incluye el adaptador de antena de radio para GPS
• Genera corriente de accesorios (12 voltios 10 amperes)
• Ofrece salidas de NAV (freno de mano, reversa, sensor de velocidad)

• Retiene los controles de audio en el volante

• Funciona tanto en los vehículos de zona única como en los vehículos de doble zona

• Conserva los tonos de seguridad por medio de una bocina externa incluida
• Actualizable por micro USB "B"
• El kit del tablero cuenta con pintura negro mate resistente a los rayones que combina con el acabado de fábrica
• Únicamente para vehículos no amplificados

INSTALACIÓN DE ALTAVOCES

INSTALACIÓN DE ALTAVOCES

Instale el altavoz provisto en el tablero antes de ensamblar los componentes de la radio.

Nota: Asegúrese de que esté montado en un lugar adecuado para que el conductor lo escuche. (El nivel de audio del altavoz se puede cambiar a través de la radio, una vez instalado).

DESMONTAJE DEL TABLERO

1. Utilice la herramienta de retiro de panel para desenganchar cuidadosamente el panel de moldura de control de clima/clima y quitarlo. (Figura A)
2. Quite (4) tornillos de 9/32" que fijan el panel de control de clima/radio. Después, desenganche el clima, desconéctelo y quitelo. (Figura B)

1. Quite (2) tornillos de 9/32" que fijan el reproductor de CD. Deslice el reproductor de CD hacia afuera. Después, desconéctelo y quitelo. (Figura C)
2. Desenganche el módulo Onstar y la caja sintonizadora y deslícelos hacia afuera. Después, desconéctelos y quitelos. (Figura D)

1. Utilice la herramienta de retiro de paneles para desenganchar la cubierta de plástico alrededor de la columna de dirección. (Figura E)
2. Conecte el LD-GMSWC al conector de línea recta de 10 pins que se encuentra en la columna de dirección.
3. Pase el cable LD-GMSWC a través de la columna de dirección dentro del tablero y hacia atrás, donde está el área del radio.
4. Quite (3) pernos de la cubierta de moldura inferior. Gire la columna de dirección para que pueda acceder a los pernos. Después, quite los pernos que dan hacia adelante. (Figura F)

NOTA: Si el RPO es 105 o 106, utilice el LD-LAN09-PIO.

Si el RPO es IOB, utilice el LD-LAN10-PIO.

1. Corte el sub-tablero para dejar espacio para el radio genérico. (Figura A)
2. Reubique el módulo Onstar más abajo del sub-tablero donde estaba instalado el reproductor de CD de fábrica para dejar espacio para el radio genérico. (Figura B)

Continúe con el Ensamble del Kit

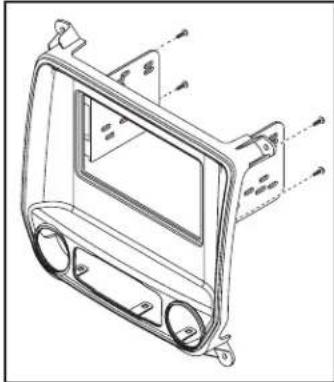

1. Fije los soportes del radio al panel de moldura del radio con los (4) tornillos Phillips #8 x 3/8" que vienen incluidos en este kit. (Figura A)
2. Deslice el radio entre los s oportes del radio. Después, fijelo con los tornillos incluidos con el radio. (Figura B)
3. Enganche los controles del clima de fábrica en el panel de la moldura del radio. (Figura C)
4. Ubique el arnés de cableado de fábrica y el conector de antena en el tablero. Metra recomienda el uso de un adaptador adecuado de acoplamiento de Metra o de AXXESS.
5. Termine todas las conexiones al radio y al vehículo, reconecte la terminal negativa de la batería y pruebe el radio Pioneer y el vehículo para confirmar que funciona correctamente.
6. Monte el ensamble del radio al tablero con los tornillos de fábrica y vuelva a armar el tablero al revés de como lo desarmó para terminar la instalación.

OPERACIONES DEL RADIO

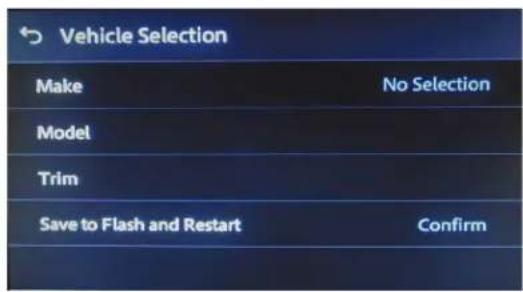

Selección de vehículo

• Permite la selección del vehículo en el que se está instalando el radio Pioneer.
• Seleccione la marca, el modelo y la moldura para activar las funciones adicionales del radio.
• Debe seleccionar el tipo de vehículo para activar las funciones del iPod, Bluetooth, cámaras de reversa, así como las funciones de climatización (HVAC) al igual que los controles del volante.
• Oprima "Confirmar" para bloquear la selección.

Características del Automóvil

Es la fuente para acceder a todas las opciones y la información del vehículo.

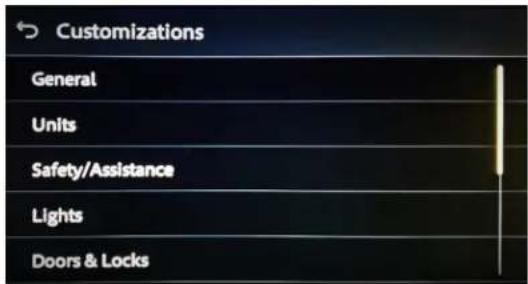

Menú de Personalizaciones: Permite tener el control total de las opciones de personalización del vehículo.

Acceda a este menú seleccionando la opción "Ajustes" (el ícono del engrane) en la pantalla anterior:

• Permite la configuración de controles en el volante (SWC).
• Asignación doble: Asigna (2) funciones a un único botón de SWC.

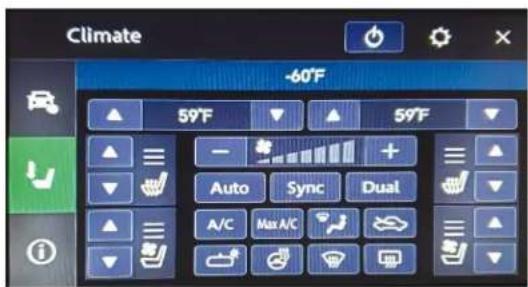

Pantalla de Clima: Únicamente del estatus de climatización HVAC

Climate -60°F 59°F 59°F Auto Sync Dual A/C Max A/C

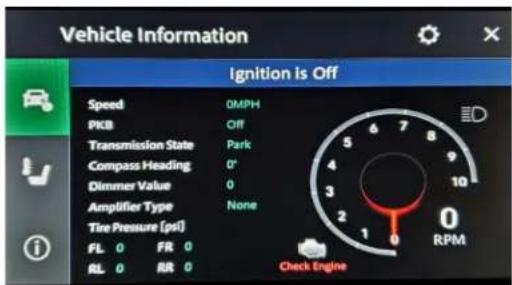

Pantalla de Información del Vehículo: Es la fuente para acceder a todas las opciones y la información del vehículo.

Pantalla de Identificación del Radio: Pantalla de retroalimentación acerca de la información del software de la interfaz.

- Información útil de resolución de problemas.

¿Tienes dificultades? Estamos aquí para ayudar.

Póngase en contacto con nuestra

líne de soporte técnico en:

386-257-1187

O por correo electrónico a:

[e-mail]

Horas de soporte técnico (hora estándar del este)

Lunes - Viernes: 9:00 AM - 7:00 PM

Sábado: 10:00 - 5:00

Domingo: 10:00 - 4:00

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil
