MANUAL DE USUARIO 99-3010S-LC AXESS

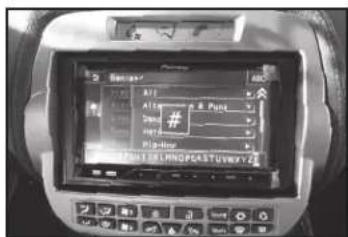

Instrucciones de instalación para 99-30105-LC

• Provisión de radio DIN con bolsillo
• Provisión de radio ISO DIN con bolsillo
  • Provisión de radio ISO DDIN
• Pintura color plateado para igualar el acabado de fábrica

2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

COMPONENTES DEL KIT

• A) Panel de moldura del radio • B) Carcasa del radio • C) Soportes ISO • D) Placa de moldura ISO
• E) Soportes ISO DDIN • F) Placa de moldura ISO DDIN • G) Cavidad • H) La interface de Axxess y arneses (no mostrada)

ABCDE

F

G

CABLEADO Y CONEXIONES DE ANTENA

Arnés de cableado: (se venden por separado)

• Se incluye Axxess interfase
  Adaptador de antena:
  • 40-EU55

HERRAMIENTAS REQUERIDAS

• Herramienta de remoción de panel
• Destornillador Phillips
  • Herramienta toma de corriente 7mm
  • Destornillador de Torx T-20
• Herramienta de corte

¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

99-30105-LC

Indice

Desmontaje del tablero 2-3

Preparación del kit....3

Ensamble del kit

• Provisión de radio DIN con bolsillo .... 4
• Provisión de radio ISO DIN con bolsillo .... 4
• Provisión de radio ISO DDIN....5

Instalación de la interfase Axxess....5-6

• Conexiones que se deben hacer .... 6
• Instalación de la interfas de Axxess....6
• Inicialización de la interfas de Axxess 6
• Vehículo de personalización con LCD opcional .... 7
• Cambio de la pantalla color de retroiluminación....7

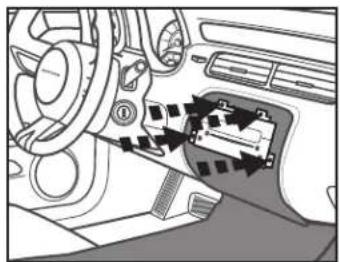

Desmontaje del tablero

Para vehículos sin panel de medidores UMQ, desabrochar y retire palanca de cambios panel de moldura y vaya al paso 8.

1. Suelte y retire los (2) paneles de ajuste lateral que corren a lo largo de la consola central. (Figura A)
2. Quite (1) tornillo de cada lado de la parte frontal de la consola central. (Figura B)
3. Quite los (2) tornillos por cada lado, de la cubierta en la parte posterior de la consola central, luego desenganche y quite la cubierta. (Figura C)
4. Quite los (2) tornillos de expuestos bajo la cubierta en la parte posterior de la consola. (Figura D)
5. Retire el indicador de cluster/panel de moldura de palanca de cambios alrededor. (Figura E)

Continúa en la página

Desmontaje del tablero

1. Para modelos automático, quita un T-20 tornillo torx de frente de la palanca de cambios, y después quita el panel de la palanca de cambio. (Figura F)
2. Quita (4) tornillos que están presente, y levante la consola de centro por atrás. Mueve la consola para tras y desengancha y remueve la consola. (Figura G)
3. Quite los (2) 7mm tornillos de que aseguran los controles climáticos y el tablero de radio. Remuévalo. (Figura H)
4. Quite los (4) 7mm tornillos que aseguran el chasis del radio, y remueve. (Figura I)

Continuará la preparación del kit

1. Corte y quite el soporte del radio del sub tablero para hacer espacio para la interfase y los armeses. (Figura A)
2. Quite los ganchos del panel del radio de fábrica y colóquelos en la parte superior de la carcasa del kit. (Figura B)

Nota: Se han proporcionado clips de panel en caso de que los clips de fábrica estén dañados o falten.
Continuará al ensamble del kit

Provisión de radio DIN con bolsillo

1. Remueve la manga de metal Din del repuesto radio.
2. Deslice el manguito en la carcasa del radio y sujétela doblando hacia abajo las pestañas de metal. (Figura A)
3. Diapositiva la manga dentro la casa del radio, por doblando las fichas de metal para abajo. (Figura B)
4. Diapositiva el radio Patras adentro la manga hasta que clica. (Figura B)
5. Continua la instalación de la interface de Axxess, y una vez completado, ensamblar el panel en la manera reversa que lo desmontaste usando el 99-3010S-LC en vez del panel de fábrica.

Provisión de radio ISO DIN con bolsillo

1. Remueve la manga de metal DIN y el plástico de diseño del repuesto radio.
2. Monte los soportes ISO en la unidad central con los tornillos incluidos con la unidad. (Figura A)
3. Coloque a presión la cavidad en la apertura inferior de la carcasa del radio. (Figura B)
4. Deslice la unidad central en la apertura del radio hasta que los ganchos laterales entren a presión. (Figura B)
5. Coloque a presión la ISO placa de la moldura en la carcasa del radio. (Figura C)
6. Continua la instalación de la interface de Axxess, y una vez completado, ensamblar el panel en la manera reversa que lo desmontaste usando el 99-3010S-LC en vez del panel de fábrica..

Provisión de radio ISO DDIN

1. Corte y quite el soporte central. (Figura A)
2. Coloque a presión los soportes ISO DDIN en el borde interior de la Carcasa del Radio. (Figura B)
3. Deslice la unidad central en el ensamble del soporte/carcasa del radio y sujete la unidad central doble DIN en el ensamble utilizando los tornillos suministrados con el radio. (Figura C)
4. Coloque a presión la placa de la moldura ISO DDIN en la carcasa del radio. (Figura C)
5. Continua la instalación de la interface de Axxess, y una vez completado, ensamblar el panel en la manera reversa que lo desmontaste usando el 99-3010S-LC en vez del panel de fábrica.

Instalación de la interfase Axxess

CARACTERÍSTICAS

• Provee corriente de accesorios (12 voltios 10 amperes)
• Retiene R.A.P. (corriente de accesorio retenida)
• Proporciona salidas de NAV (freno de mano, reversa y sensor de velocidad)
• Se usa en sistemas amplificados o no amplificados
• Retiene todos los tonos de advertencia
• Entrada de bocina de alto nivel
• Retiene el balance y la intensidad
• Micro "B" USB actualizable

COMPONENTES DE LA INTERFASE

- Interfaz 3010S-LC • Arnés 3010S-LC • Arnés climatización

HERRAMIENTAS REQUERIDAS

- Cortacables • Pelacables • Cinta • Pistola soldadora

- Conectores (p. ej., conectores a tope, tapas acampanadas, etc.)

Metra

Axxess interfaz de instalación 99-30105-LC

Conexiones que se deben hacer

Desde el arnés 3010S-LC al radio de mercado secundario:

• Conecte el cable negro al cable de tierra.
• Conecte el cable amarillo al cable de la batería.
• Conecte el cable rojo con el cable de accesorios.
• Conecte el cable rosa al cable rosa situada en el arnés de HVAC (ignore la escritura en este cable, éste no es un cable “mute”).
• Conecte el cable azul/blanco al cable de la antena eléctrica.

- Si el radio de mercado secundario tiene un cable de iluminación, conecte el cable anaranjado/blanco a ella.

- Conecte el cable blanco con la salida positiva de la bocina izquierda delantera.

- Conecte el cable blanco/negro con la salida negativa de la bocina izquierda delantera.

- Conecte el cable gris con la salida positiva de la bocina derecha delantera.

- Conecte el cable gris/negro con la salida negativa de la bocina derecha delantera.

- Conecte el cable verde con la salida positiva de la bocina izquierda trasera.

- Conecte el cable verde/negro con la salida negativa de la bocina izquierda trasera.

- Conecte el cable púrpura con la salida positiva de la bocina derecha trasera.

- Conecte el cable púrpura/negro con la salida negativa de la bocina derecha trasera. Los siguientes (3) cables son para radios de mercado secundario con multimedios/ navegación que tienen estos cables

• Conecte el cable azul/rosa al cable VSS o del sensor de velocidad.
• Conecte el cable verde/púrpura al cable de reversa.
• Conecte el cable verde claro al cable de freno de mano.

Instalación de la Axxess interfase

Con la llave en la posición de apagado:

- Conecte el arnés 3010S-LC a la interfaz y, a continuación, el conjunto de cables en el vehículo.

Inicialización de la interfas de Axxess

Atención: Si la interfase Axxess pierde su alimentación por algún motivo, deberán realizarse de nuevo los siguientes pasos.

- Gire la llave (o pulsar para botón de inicio) a la posición de encendido and y esperar hasta que la radio se enciende.

Nota: Si la radio no se enciende dentro de 60 segundos, gire la llave a la posición de apagado, desconecte la interfase, compruebe todas las conexiones, vuelva a conectar la interfase, y vuelva a intentarloagain.

- Prensa los botones para la velocidad del ventilador de A/C alto y para bajo.

- Pruebe todas las funciones de la instalación para su correcto funcionamiento, antes de volver a montar el tablero.

Metra

Axxess interfaz de instalación 99-30105-LC

Vehículo de personalización con LCD opcional (se venden por separado)

El AX-LCD le permite retener el menú de personalización del vehículo que se pierde al desinstalar el radio original.

Desde el arnés DIN con cables en el arnés AX-LCD:

• Conecte el cable negro con el cable de tierra.
• Conecte el cable rojo de alimentación accesorio.
• Conecte el cable rosa al cable rosa del arnés 3010S-LC. Nota: Este cable tendrá que ser soldada a la 3010S-LC.
• Encinte e ignore el cable azul/rosa, no se utilizará en esta aplicación.
• Pulse y mantenga pulsado el botón "Return / ESC" en la pantalla LCD durante 5 segundos hasta que aparezca "Select interface" aparece.
• Seleccione "Connection Type" y, a continuación, pulse "Enter".
• Desplazarse hacia arriba o hacia abajo para "Gateway", y luego presionar "Enter".

• Una vez hecho esto, pulse el botón "Return / ESC" dos veces para volver al menú principal.

• Pulse el botón de deshielo frontal durante 5 segundos, esto hará que el "Luz de fondo Configuración de color" de modo. Tenga en cuenta, luz de fondo parpadea en este modo. (Figura A)

• Crea tu color de fondo (Figura A):

• Mantenga pulsado el botón "Face" para aumentar Roja.

• Pulse el botón "Foot" para disminuir Roja.
• Mantenga pulsado el botón "Face/Foot" para aumentar Verde.

Rojo Verda Azul Color de nivel arriba Color de nivel abajo Fremos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y ciasos y cia Temp Temp Temp Temp Mantenga pulsado para entrar "Luz de fondo Configuración de color" de modo. (Figura A)

Cambio de la pantalla color de retroilumin

• Mantenga pulsado el botón "Def/Foot" para disminuir Verde.
• Mantenga pulsado el "Fan Arriba" para aumentar Azul.
• Mantenga pulsado el "Fan Abajo" para disminuir Azul.
• Una vez que la parada de color deseada pulsando el botón (s) y el parpadeo se detendrá dejando su color deseado. (Figura A)

IMPORTANTE

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.
