MANUAL DE USUARIO 95-7877S Metra

Instrucciones de instalación para la pieza 95-7877

Honda Fit 2009-2013 95-7877

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DDIN
• Pintura para igualar el tablero de fábrica 95-7877S – Plata
  95-7877B - Negro Mate

• A) Carcasa del radio • B) Soportes ISO DDIN • C) Placa de moldura ISO DDIN

A

B

C

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: • 70-1729

Adaptador de antena: • 40-HD10 • 40-HD11 (con NAV)

HERRAMIENTAS REQUERIDAS

- Herramienta para quitar paneles • Destornillador Phillips • llave de tubo 8mm

Indice

Desmontaje del tablero 2

Preparación del kit....3

Ensamble del kit

— Provisión de radio ISO DDIN .... 3

¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

95-7877

Desmontaje del tablero

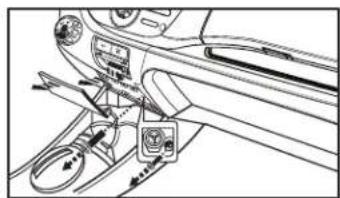

1. Desenganche y quite el panel central inferior de debajo del radio. (Figura A)
2. Quite (1) perno de 8mm que está orientado hacia arriba detrás del panel central.

Nota: Deslice la palanca de control de recirculación a FRESCO para tener un mejor acceso al perno. (Figura A)

1. Abra la guantera superior y luego use una palanca para desenganchar y quitar el ensamble del radio/control de clima. (Figura B & C)

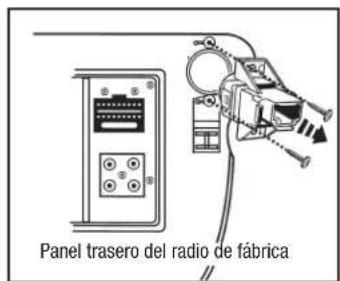

1. Quite (2) tornillos Phillips que sujetan el interruptor de las luces intermitentes a la parte posterior del panel del radio de fábrica. (Figura D)

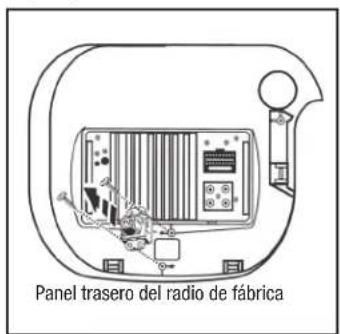

2. Quite (2) tornillos Phillips que sujetan la luz de la bolsa de aire a la parte posterior del panel del radio de fábrica. (Figura E)
3. Quite los (5) tornillos Phillips que sujetan las rejillas del aire acondicionado al panel del radio.
4. Quite los (7) ganchos de retención de la carcasa del radio para usarlos después en la preparación del kit.

Continúe con la preparación del kit

Panel trasero del radio de fábrica

(Figura D)

Panel trasero del radio de fábrica

(Figura E)

95-7877

Preparación del kit Ensamble del kit

1. Sujete el interruptor de las luces intermitentes al panel de la carcasa del radio con la tornillería de fábrica. (Figura A)
2. Sujete la luz de la bolsa de aire al panel de la carcasa del radio con la tornillería de fábrica. (Figura A)
3. Sujete las rejillas del aire acondicionado a la carcasa del radio usando la tornillería de fábrica. (Figura B)
4. Una los (7) ganchos de retención al panel de la carcasa del radio en el mismo lugar de donde los quitó del panel del radio de fábrica.

Continúe con el ensamble del kit

Provisión de radio ISO DDIN

1. Coloque a presión los soportes ISO DDIN en el borde interior de la carcasa de radio. (Figura A)
2. Deslice el radio en el soporte/ensamble de carcasa del radio y sujételo al ensamble con los tornillos suministrados con el radio. (Figura B)
3. Coloque a presión la placa de la moldura ISO DDIN al frente ensamble de la carcasa del radio. (Figura B)
4. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero, y haga todas las conexiones necesarias al radio. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Pruebe el radio para verificar que funcione correctamente.
5. Vuelva a armar el tablero al revés de como lo desarmó.

Instrucciones de instalación para la pieza 95-7877

IMPORTANTE

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.

EL CONOCIMIENTO ES PODER Mejore sus habilidades de Instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra Industria. Registrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Múvil (Mobile Electronics Certification Program, MECP).
