MANUAL DE USUARIO 99-7628BHG Metra

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-76288HG

Nissan Murano 2015 y mas 99-7628BHG

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con cavidad
• Pintura para igualar el acabado de fábrica

• A) Panel de la moldura del radio • B) Soportes del radio • C) Cavidad • D) (4) tornillos Phillips #8 de 3/8"

A

B

C

D

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cables: • 70-7552

Adaptador de antena: • 40-NI12

Indice

Desmontaje del tablero....2

Ensamble del kit

- Provisión de radio ISO DIN con cavidad.... 3

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
  • Destornillador Phillips

PRECAUCIÓN: Metra recomienda desconectar la terminal negativa de la batería antes de iniciar cualquier instalación, a menos que el fabricante del vehículo recomiende lo contrario. Verifique con su concesionario local si existe más información. Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes de reconectar la batería o ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición de encendido ni con el vehículo funcionando. Sería mejor retirar la llave de la ignición y esperar unos cuantos segundos antes de quitar el radio de fábrica.

99-7628BHG

Desmontaje del tablero

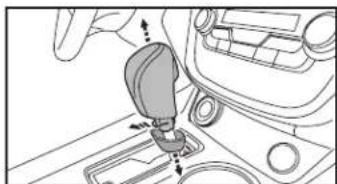

1. Deslice hacia abajo el anillo decorativo de la palanca de velocidades debajo de la perilla. (Figura A)
2. Quite el gancho de la perilla de la palanca de velocidades y quite la perilla. (Figura A)
3. Empezando desde la parte trasera, levante y desenganche el panel de la moldura de la palanca de velocidades de la consola. (Figura B)
4. Quite el panel inferior de la moldura de control de clima y retire. (Figura C)
5. Desatornille (2) tornillos Phillips que sujetan la moldura del radio/control de clima. (Figura D)

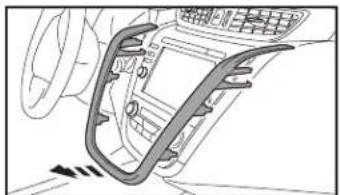

6. Quite la moldura del radio/control de clima. (Figura E)

Diagram of a car gear shift lever assembly (no text or labels)

(Figura A) (Figura E)

1. Quite los (2) tornillos Phillips que sujetan el conjunto del control de clima debajo del radio y retire. (Figura F)
2. Quite los (2) tornillos Phillips que sujetan la rejilla/el panel de la moldura de las intermitentes de arriba del radio y luego quite. (Figura F)
3. Quite los (4) tornillos Phillips (2 arriba y 2 abajo) del conjunto del radio y luego desconecte y quite el radio. (Figura G)
4. Quite el módulo del control de clima del conjunto del soporte del radio y reservelo para el ensamble del kit.
   Continúe con el ensamble del kit

Provisión de radio ISO DIN con cavidad

1. Quite la manga de metal "DIN" y el anillo de moldura del radio de mercado secundario.

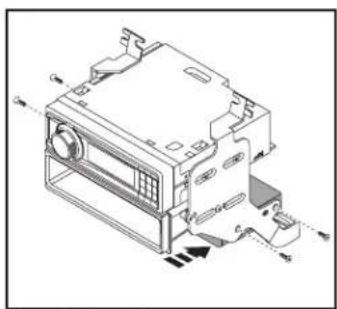

2. Una los soportes al radio usando los tornillos que vienen con el radio. (Figura A)
3. Coloque la cavidad en el conjunto del soporte del radio usando los (4) tornillos #8 x 3/8" suministrados (Figura B)
4. Una el módulo de control de clima debajo del conjunto completado usando la tornillería de fábrica. (Figura C)

1. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y realice todas las conexiones necesarias a los controles del radio y el clima. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe el radio para verificar que funcione correctamente.
2. Vuelva a armar el tablero en orden inverso al desensamble, usando el panel de moldura del radio 99-7628BHG.

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-76288HG

IMPORTANTE

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.

EL CONOCIMIENTO ES PODER Mejore sus habilidades de instalación y fabricación inscribiendose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra Industria. Registresa en www.installarinsitute.com o llame al 800-354-6782 para obtener más información y avanca hacia un futuro mejor.

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
