Tipo de Producto	Kit de Instalación para Vehículo
Marca	Metra
Modelo	99-3019B
Categoría	Kit para Coche
Dimensiones (L x An x Al)	7.5 x 5.5 x 1.5 pulgadas
Peso	0.5 libras
Material	Plástico ABS
Acabado	Negro Texturizado
Vehículos Compatibles	Modelos seleccionados de Ford, Lincoln, Mercury
Incluye	Soportes de montaje, tornillos, instrucciones de instalación
Ubicación de Instalación	Tablero (Doble DIN o Simple DIN con bolsillo)
Uso Recomendado	Instalación de radio de posventa
Mantenimiento	Limpiar con paño seco; evitar químicos agresivos
Seguridad	Asegure un ajuste seguro para evitar vibraciones; siga el manual
Piezas de Repuesto	Contacte al fabricante para tornillos o soportes de repuesto

Preguntas frecuentes - 99-3019B Metra

¿Con qué vehículos es compatible el Metra 99-3019B?

El Metra 99-3019B está diseñado para modelos seleccionados de Ford, Lincoln y Mercury. Consulte la guía de ajuste del vehículo en el sitio web de Metra para conocer la compatibilidad exacta.

¿Este kit incluye el arnés de cableado?

No, este es solo un kit de instalación de tablero. No incluye arneses de cableado ni componentes de radio. Necesitará un arnés de cableado separado para su vehículo.

¿Qué herramientas se requieren para la instalación?

Herramientas típicas necesarias: herramientas para quitar paneles, destornilladores (Phillips y plano), juego de llaves de vaso y engarzadores de cables si se requiere cableado.

¿Puedo instalar una radio doble DIN con este kit?

Sí, el 99-3019B admite radios de posventa de doble DIN. Para DIN simple, es posible que necesite un bolsillo adicional (no incluido).

¿El kit está pintado o se puede pintar?

El kit viene con un acabado negro texturizado. Está prepintado y generalmente no se debe volver a pintar, ya que la pintura puede no adherirse bien al plástico.

¿Cómo quito la radio de fábrica antes de instalar este kit?

Consulte el manual de su vehículo o guías en línea. Generalmente, debe hacer palanca en el borde del tablero con herramientas para quitar paneles, luego desatornillar la radio de fábrica.

¿Este kit viene con instrucciones de instalación?

Sí, se incluye un manual impreso. Proporciona instrucciones paso a paso específicas para el 99-3019B.

¿Qué debo hacer si el kit no encaja correctamente?

Primero, verifique la compatibilidad con el modelo y acabado exactos de su vehículo. Si aún no encaja, comuníquese con el servicio de atención al cliente de Metra para obtener ayuda o un reemplazo.

¿El kit está hecho de metal o plástico?

El kit está construido de plástico ABS para durabilidad y ligereza. Está diseñado para igualar la textura del tablero OEM.

¿Puedo usar este kit con un amplificador de fábrica?

Este kit no afecta la electrónica del sistema de audio. Si su vehículo tiene un amplificador de fábrica, es posible que necesite un adaptador de cableado para mantener la funcionalidad.

MANUAL DE USUARIO 99-3019B Metra

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-30198

Chevrolet Malibu (excluyendo limited Malibu) 2016 y mas 99-3019B

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con cavidad
• Pintura negro mate

• A) Panel de moldura de radio • B) Carcasa del radio • C) Soportes del radio • D) Cavidad
• E) (10) #8 x 3/8" Tornillos de Phillips

ABCDE

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: Visite metraonline.com para opciones de interfase específicas Adaptador de antena: 40-EU55

Indice

Desmontaje del tablero 2

Ensamble del kit

- Provisión de radio ISO DIN con cavidad .... 3

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles • Destornillador Phillips
• llave de tubo 9/32" • Herramienta de corte

¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

99-3019B

Desmontaje del tablero

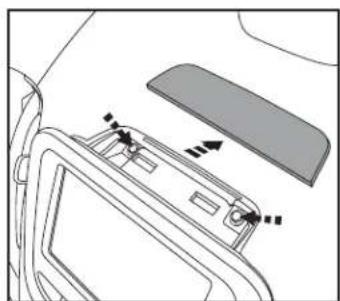

1. Suelte y retire el pequeño panel de moldura arriba de la pantalla de la radio de fábrica, y luego quite (2) 9/32 "tornillos expuestos. (Figura A)
2. Desenganche y quite el panel de la moldura de debajo de los controles de clima se extendió a través del tablero, y arriba de la guantera. (Figura B)
3. Desenganche y quite el controles del clima. (Figura C)

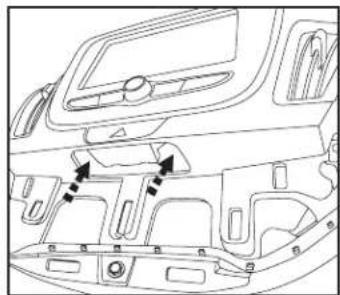

4. Dentro de una pequeña cavidad situada detrás de los controles de clima, eliminar (2) 9/32" tornillos hacia arriba que sujetan el ensamble de radio. (Figura D)
5. Desenganche y quite el ensamble de radio. (Figura E)
6. Cortar y quitar el área sombreada de la sub tablero para espacio permitir la para la radio de mercado secundario. (Figura F)

Continúe con el ensamble del kit

DENTRO DE LA CAVIDAD DE RADIO

Provisión de radio ISO DIN con cavidad

1. Atornille la cavidad al soporte del radio con los (4) tornillos Phillips #8 x 3/8" suministrados. (Figura A)
2. Quite la manga de metal DIN y el anillo de moldura del radio de mercado secundario.
3. Atornille la radio a los soportes de radio con los tornillos suministrados con el radio. (Figure A)

4. Deslice el radio/cavidad/soporte/ensamblaje entre el panel de moldura y carcasa del radio y sujételo con los (6) #8 x 3/8" tornillos de Phillips suministrados. (Figure B)

5. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y haga todas las conexiones necesarias al radio. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Pruebe el radio para verificar que funcione correctamente.

6. Vuelva a armar el tablero al revés de como lo desarmó.

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-30198

IMPORTANTE

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.
