MANUAL DE USUARIO 99-7346B Metra
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-7346B
APLICACIONES
Hyundai Elantra 2011-up 99-7346B
CARACTERÍSTICAS DEL KIT
- Provisión de unidad central ISO DIN con bolsillo
- Provisiones de unidad central DDIN
- Pintada en negro para igualar el color de fábrica
COMPONENTES DEL KIT
• A) Panel de moldura para carcasa de radio • B) (4) tornillos Phillips #4 de 3/8"
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Arnés de cableado: • 70-7304
Adaptador de antena: • No se requiere
HERRAMIENTAS REQUERIDAS
- Herramienta para quitar paneles • Destornillador Phillips • Llave para dados
Indice
Desmontaje del tablero
— Hyundai Elantra 2011-up .... 2
Ensamble del kit
- Provisión de unidad central ISO DIN con bolsillo ... 3
- Provisiones de unidad central DDIN .... 3
PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.
Nota: Remitase a las instrucciones incluidas con el radio de posventa.
99-7346B
Desmontaje del tablero

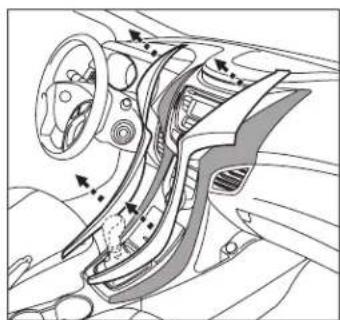

- Quite los paneles de la moldura desde cada lado de la consola central. (Figura A)
- Quite los (4) tornillos Phillips del panel de la moldura del radio. Quite con cuidado el panel de la moldura del radio del tablero. (Figura B)
- Quite los (4) tornillos Phillips que sostienen el chasis del radio al sub tablero. Desconecte y quite el chasis el radio. (Figura C)
Continuará la ensamble del kit
Provisiones de unidad central ISO DIN

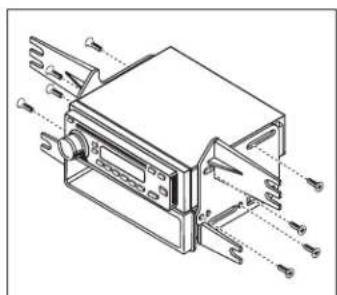

- Monte el radio en los soportes con los tornillos incluidos con la unidad.
- Monte los soportes del radio en el bolsillo con los tornillos suministrados.
- Ubique el arnés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.
- Monte el ensamble en el sub tablero.
- Vuelva a armar el tablero al revés de como lo desarmó, usando el panel de moldura 99-7346B en lugar del panel de fábrica.
Provisiones de unidad central doble DIN
- Monte el radio en los soportes DDIN con los tornillos incluidos con la unidad.
- Ubique el arnés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.
- Monte el ensamble en el sub tablero.
- Vuelva a armar el tablero al revés de como lo desarmó, usando el panel de moldura 99-7346B en lugar del panel de fábrica.
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-7346B
EL CONOCIMIENTO ES PODER Mejore sus habilidades de instalación y fabricación inscribiendose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra Industria. Registresa en www.installarinsitute.com o llame al 800-354-6782 para obtener más información y avanca hacia un futuro mejor.
Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
