MANUAL DE USUARIO 44641 Maxsa

INSTRUCCIONES GENERALES DE INSTALACIÓN Y FUNCIONAMIENTO PARA EL MODELOS 44640 Y 44641

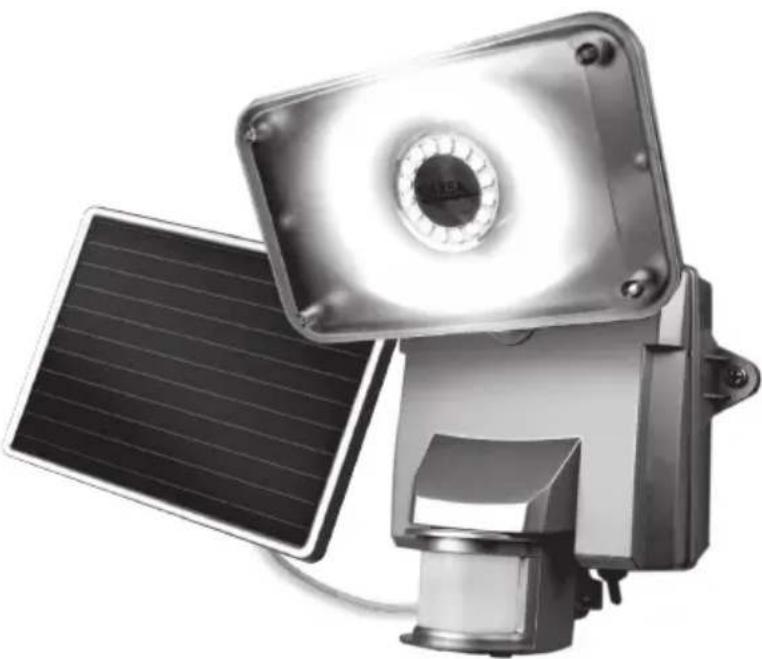

ACERCA DE SU LUZ SOLAR DE SEGURIDAD

Durante el día, el panel solar incluido en esta unidad de seguridad recarga la batería. Con esta energía guardada, las luces LED se encienden automáticamente por la noche cuando detectan movimiento. Esta luz solar de seguridad tiene un marcador de tiempo ajustable que permite la duración de luz. Cuando la batería está completamente cargada, la luz solar de seguridad se encenderá durante un máximo de 100 minutos, lo que equivale a 100 ciclos de un minuto cuando el botón giratorio de tiempo (TIME) está ajustado en la posición máxima (+).

La batería incluida tendrá que ser sustituido cuando se disminuye la capacidad de carga.

Retire con cuidado e identifique todas las piezas del envase protectiva y ponlas en frente de usted.

PIEZAS INCLUIDAS:

Tornillos y tacos para montaje en panel solar Cable de alimentación Panel Solar Tornillos y anclajes para montaje en panel solar Cubierta de la luz Sensor de movimiento Para el ajustamiento de montaje El panel solar soporte de montaje Unidad de la batería principal AUTO/OFF interruptor Botón de ajuste para el tiempo de duración Botón de ajuste de sensibilidad de movimiento Botón de ajuste de sensibilidad a la luz

Una vez que haya identificado todas las piezas, conecte el panel solar a la luz solar de seguridad a través del cable de 15 pies al cable localizado en la parte delantera

de la luz solar de seguridad. Gire las cuerdas mientras presione con fuerza hasta que se unen fuertemente.

Botones giratorios de ajuste se encuentran en la parte inferior del sensor de movimiento. Mueva el sensor de movimiento para permitir un acceso más fácil a los controles. Coloque el sensor de movimiento en su posición original al terminar.

ELIGIENDO UN LUGAR PARA LA LUZ SOLAR DE SEGURIDAD

Esta luz solar de seguridad viene con un panel solar conectado a un cable de 15 pies. Para una óptima exposición solar y una máxima iluminación de luz, coloque el panel solar en una posición que recibe por lo menos 6-8 horas de luz solar al día. Colocación del panel solar en un lugar con sombra o incluso detrás de una ventana no permitirá que la batería se cargue completamente, reduciendo el número de horas que la luz funcionará por la noche. Asegúrese de que el luminaria solar no se coloca cerca de fuentes de luz po r la noche, como una iluminación pórtico o alumbrado público de la calle.

Esta luz solar de seguridad es ideal para la iluminación de áreas donde la electricidad no está disponible - incluyendo porches, cocheras, caminos exteriores, garajes y zonas de entrada - para la seguridad alrededor de su casa.

Al decidir dónde montar la luz, tener en cuenta que el sensor de movimiento tiene un campo de visión de 180 ° (horizontal) a una distancia de hasta 12.2 medidors (40 pies) cuando la temperatura ambiental es de 24°C (75°F). La temperatura exterior tendrá un impacto en la distancia de detección.

CÓMO INSTALAR SU LUZ SOLAR DE SEGURIDAD

1. Monte la luz de seguridad sobre una superficie sólida, usando los dos (2) tornillos de chapa metálica/para madera incluidos. Pueda montar la luz de seguridad, ya sea vertical o horizontalmente.
2. Use los cuatro (4) tornillos de chapa metálica/para madera incluidos para montar el panel solar sobre una superficie sólida. Se puede ajustar el ángulo del panel solar girando suavemente el panel solar a una posición diferente. Recuerde que debe posicionar el panel al sur para la exposición directa al sol.

HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN

Instalación sencilla con sólo un destornillador Phillips!

Taladro eléctrico opcional.

ANTES DE USAR LA UNIDAD DE SEGURIDAD PRIMERO

1. Asegúrese de que el interruptor en el cuerpo principal de la luz de seguridad está en la posición OFF. En esta posición, el panel solar cargará la batería sin que se active la unidad.
2. Deje el interruptor en la posición OFF durante 3 días con el panel solar colocado directamente a la luz solar. Esto asegurará que la batería de su luz solar de seguridad tenga una carga completa antes de ajustar el sensor de movimiento y el funcionamiento normal.

Después de la carga inicial de 3 días de su luz solar de seguridad, mueva el interruptor en el cuerpo principal a la posición AUTO. Al hacer esto, la luz debe activar de inmediatamente. No importan las condiciones de iluminación o movimiento. Esta es una activación de prueba para demostrar que la carga fluye de la bacteria. La luz debe durar unos 30 segundos. Después de la prueba, la luz funcionará en base a los controles de ajustes mencionado. Su luz solar de seguridad está listo para su uso.

Por debajo del sensor de movimiento, hay 3 botones giratorios de ajuste: TIME / SENS / LUX. La luz ha sido ajustado en la fábrica de la siguiente manera:

TIME Establecido a 30 segundos.

SENS Fijado en un 10 a 15 metros de alcance (cuando la temperatura ambiental es de 75 F).

LUX Ajustado para que su luz de seguridad se activará al atardecer, cuando se detecta movimiento.

Si las opciones anteriores no son adecuados para su aplicación, éstos se pueden ajustar mediante los pasos siguientes.

AJUSTE DEL PERIODO DE TIEMPO (TIME)

El botón giratorio del tiempo establece la duración de la luz con cada activación, la luz solar de seguridad permanecerá iluminada después del último movimiento detectado. El período de tiempo tiene un rango ajustable de 10 segundos hasta un minuto.

Para reducir el período de tiempo, mueva el botón giratorio hacia el símbolo (-).

Para aumentar el período de tiempo, mueva el botón giratorio hacia el símbolo (+).

Pruebe el período de tiempo al activar el sensor de movimiento y mide el período de tiempo que la luz permanece encendida. Ajuste el control del tiempo (TIME) hasta que alcance la duración de iluminación deseado.

Un ajuste de un tiempo mas corto conservará la vida de la pila. Para obtener los mejores resultados, utilice la menor configuración de tiempo posible para su luga

AJUSTE DEL SENSOR DE MOVIMIENTO (SENS)

El sensor de movimiento en esta luz solar de seguridad es sensible a la temperatura. Si las temperaturas son mas frías, más sensible será el sensor de movimiento. Utilice el botón giratorio SENS para ajustar la sensibilidad del sensor de movimiento para compensar los cambios de temperatura del medio ambiente. El sensor de movimiento es más sensible cuando el botón giratorio de SENS esta completamente hacia la derecha (+).

Para disminuir la sensibilidad, mueva el botón giratorio hacia el símbolo (-).

Para aumentar la sensibilidad, mueva el botón giratorio hacia el símbolo (+).

Para probar la sensibilidad de movimiento, apunte de la cabeza del sensor hacia el área deseada. Ajuste el botón giratorio de tiempo (TIME) a la posición mínima (-) y el botón giratorio LUX al ajuste brillante (☐).

Camine lentamente alrededor de la zona de detección, cambiando su ritmo de marcha hasta que la luz se encienda. Si la luz no se enciende, es posible que tenga que ajustar el ángulo de la unidad del sensor. Realice los ajustes según sea necesario hasta que se alcance el nivel deseado de sensibilidad. Reajuste el tiempo (TIME) y marca SENS cuando haya terminado.

AJUSTE DEL NIVEL DE LUZ

El botón giratorio LUX controla el nivel de luz natural que activa la luz solar de seguridad y evita que la luz deje de funcionar durante el día.

Su luz solar de seguridad viene programado para la activación en la oscuridad.

Para ajustar la activación en un entorno más brillante, mueva el botón giratorio hacia brillante (★). Para ajustar la activación en un ambiente oscuro, mueva el botón giratorio hacia la oscuridad ( ).

SUSTITUCIÓN DE LA PILA RECARGABLE

Cuando la capacidad de carga de la paquete de baterías disminuye, se puede reemplazar la paquete de baterías con un nuevo paquete de baterías de litio iones 3.7V 4.4Ah . Siga estos pasos para sustituir la paquete de baterías.

Paquete de baterias

1. Primero saca la unidad principal de su superficie montada y desenchufe el panel solar.
2. Mueva el interruptor de energía en el cuerpo principal a la posición OFF.

3. Quite los cuatro (4) tornillos de la parte posterior de la unidad principal que une las dos mitades.

4. Una vez que la unidad está abierta, retire con cuidado el soporte que sostiene las pilas en lugar aflojando los dos (2) tornillos como se indica en el diagrama anterio.

5. Desconecte con cuidado las pilas de la unidad. Asegúrese de tirar por la base del enchufe. No tire el enchufe por los cables ya que esto puede dañar la unidad.
6. Con cuidado, retire las pilas y buelva a colocar con nuevas pilas 4.4 p de 3,7 V / Ah Lithium Ion obtenida de MAXSA. El enchufe sólo encajará en una orientación. No force el conector en su lugar ya que esto puede dañar la unidad. Si no encaja, gira el tapón hasta que coincida con el extremo receptor de la placa de circuito.
7. Reemplace el soporte para mantener las pilas en su lugar mediante el uso de los dos (2) tornillos que retiró en el paso 4, teniendo cuidado de no dañar los cables. Vuelva a montar la unidad principal atornillando los dos (2) mitades del cuerpo principal.
8. Una vez montado, monte su luz solar de seguridad a su superficie original
9. Repita los pasos de la "Antes de usar la unidad de seguridad primero" en la página 12 para asegurar que su nueva batería está completamente cargada.

NOTA: No deseche la batería en la basura doméstica general o al fuego ya que la batería puede explotar. Consulte la normativa local para la eliminación correcta de la batería. La batería también puede ser devuelta a MAXSA Innovations en 8412 Cathedral Forest Dr., Fairfax Station, VA 22039. No abra la batería, ya que contienen sustancias químicas corrosivas.

CONSEJOS DE MANTENIMIENTO

Las luces LED en la luz solar de la seguridad tendrán una duración de hasta 30.000 horas y nunca deberían necesitar ser reemplazadas

Para mantener la luz solar de seguridad en condiciones, mantener la lente y el panel solar libre de polvo y depósitos limpiando de vez en cuando con un trapo seco o con agua jabonosa templad

Es importante que el panel solar se mantenga libre de polvo y suciedad en todo momento. Un panel solar sucio no permitirá que la batería se cargue completamente. Esto acortará la vida de la batería y puede causar un funcionamiento defectuoso de la luz.

ALMACENAMIENTO

Si desea almacenar su luz durante más de dos o tres días, gire el interruptor de encendido a la posición OFF para evitar daño a la batería. La capacidad de la paquete de baterías puede ser reducida o dañada durante un almacenamiento prolongado.

CABLES DE EXTENSIÓN

Un cable de extensión de 15 pies está disponible para este producto por \$14.95. Este cable de extensión permite colocar el panel solar más alto o más lejos de la luz de seguridad para garantizar la máxima exposición solar. Para obtener más información, por favor llame al 703-495-0661. Modelo EXT-Black

PROBLEMAS SOLUCIONES POSSIBLES

La luz no se enciende cuando hay movimiento en el área de detección.	Asegúrese de que el interruptor de encendido en el cuerpo principal esté en la posición AUTO.Asegúrese de que el sensor de movimiento se ha posicionado para enfrentar el movimiento que se ha aproximaAsegúrese de que la batería se ha cargado completamente durante tres días directamente a la luz solar. Consulte la sección “Antes de usar la unidad de seguridad primero” en la página 12.Compruebe que el panel solar está orientada al sur para que reciba luz solar directa durante la mayor parte del día, lo que permite que la batería se cargue completamente.Compruebe que el control LUX no se ha ajustado demasiado hacia el ( ). Ajustando el control LUX demasiado hacia oscuro ( ) hará que la luz solar de seguridad se encenderá sólo en la oscuridad completa.Compruebe que el sensor de movimiento no está cerca de fuentes de luz nocturna como luces de la calle.
La luz se enciende durante el dia.	El conrol LUX podría estar demasiado lejos hacia la posición lunaVuelva a colocar el sensor de movimiento
La luz se enciende por ninguna razón aparente.	El control de SENS podría estar demasiado lejos hacia la posición (+)El movimiento de los árboles, tráfico, mascotas o pájaros podrían estar en el área de detección. Esto puede ser inevitable, sin embargo el sensor podría ser dirigido a una altura en la que esto es menos probable que ocurra.Si hay objetos brillantes en el área de detección, tales como ventanas, agua o paredes blancas, puede que tenga que reajustar o posiblemente cambiar la posición del sensor de movimiento.Pruebe el sensor de movimiento cubriéndolo completamente con cartón y espere varios minutos para asegurarse de que no detecta movimiento. Si la luz todavía se enciende, póngase en contacto con MAXSA para obtener más ayuda.
La luz se enciende y se apaga rapidamente.	Carga de la batería puede ser baja. Gire el interruptor a la posición OFF y cargue la batería durante tres (3) días de sol con el panel solar colocado directamente a la luz solar..Mueve el botón giratorio LUX hacia la posición oscura ( ).
La luz no es tan brillante como de costumbre.	Carga de la batería puede ser baja. Gire el interruptor a la posición OFF y cargue la batería durante tres (3) días de sol con el panel solar colocado directamente a la luz solar.

UN AÑO DE GARANTÍA LIMITADA

Esta luz de seguridad activada por el movimiento solar se cubre defectos de materiales y / o mano de obra durante un periodo de 1 año desde la fecha de la compra original. La obligación del fabricante, bajo esta garantía, se limita a reparar y sustituir piezas defectuosas cuando la unidad se devuelva a las Innovaciones MAXSA, la unidad se devuela a las Innovaciones MAXSA, 8412 Cathedra Forest Dr, Fairfax Sation, VA 22039, flete pre-pagado durante el período de garantía. Para obtener la reparación por garantía, el recibo de compra debe ser devuelto con el producto.

Esta garantía queda anulada en cualquier unidad que ha sido alterado, dañado por accidente, o se ha dañado por la operación incorrecta.

Esta garantía es adicional a las garantías derivadas de la legislación estatal o federal.

HECHO EN CHINA

MAXSA®
