MANUAL DE USUARIO PBASR-M8-D45 ASROCK

Gracias por adquirir su M8, un sistema fiable de pequeño formato para juegos fabricado siguiendo el estricto y constante control de calidad de ASRock. Proporciona un rendimiento excelente con un diseño resistente conforme al compromiso de calidad y durabilidad de ASRock.

Dado que las especificaciones de hardware se pueden actualizar, el contenido de esta documentación está sujeto a cambio sin previo aviso. En el caso de que se produzca cualquier modificación en esta documentación, la versión actualizada se publicará en el sitio Web de ASRock sin previo aviso. Si requiere soporte técnico relacionado con este producto, visite nuestro sitio Web para obtener información específica acerca del modelo que está utilizando. Sitio Web de ASRock: http://www.asrock.com.

1.1 Contenido del paquete

• Sistema de pequeño formato M8 con:
  Chasis M8
  Placa base mini-ITX (preinstalada)
  Unidad de fuente de alimentación (preinstalada)
  Ventilador del sistema (preinstalado)
  • Cable de alimentación de CA
• Destornillador de hexágono
• Juego de destornilladores
• Paquete de tornillos
  • Llave de bloqueo del chasis
• VGA Support
• 6 x Cable SATA
• CD de soporte
• Guía de instalación rápida
• Manual del usuario

Si alguno de estos artículos falta o está dañado, póngase en contacto son el distribuidor autorizado.

1.2 Especificaciones del producto

Color	Negro tormenta
Material	Estructura de acero / Aluminio + Plástico
Dimensiones	372 mm (AN) X 123 mm (AL) X 400 mm (LA)
Placa base	ASRock Z87-M8
CPU	Admite la familia de procesadores Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® de la 4a generación
Memoria	Admite DDR3 1600/1333/1066 MHz, 2 ranuras SO-DIMM y una capacidad de hasta 16 GB
VGA	Admite 1 tarjeta gráfica de doble ranura
Unidad óptica	1 x Unidad multiformato de inserción automática plana
Disco duro	Admite una unidad de disco duro de 3,5" y una de 2,5"
WiFi + BT	2T2R WiFi 802.11ac + BT v4.0
E/S frontal	4 x USB 3.0, 1 x Micrófono, 1 x AuricularLector de tarjetas 4 en 1 (SD3.0/MMC/MS/MS PRO)
E/S en panel posterior	1 x Audio HD 7.1 con Creative Sound Core3D,1 x LAN Intel Gigabit, 4 x USB3.0, 4 x USB2.0,1 x eSATA2, 1 x DP, 1 x HDMI
Botón OLED todo en uno	A-Command
Refrigeración	Superior: 2 ventiladores de 70 mm. Inferior: 2 ventiladores de 70 mm
Fuente de alimentación	Fuente de alimentación SFX de 450 W

2 Información general del producto

En este capítulo se proporcionan diagramas que muestran la ubicación de los componentes importantes de su M8.

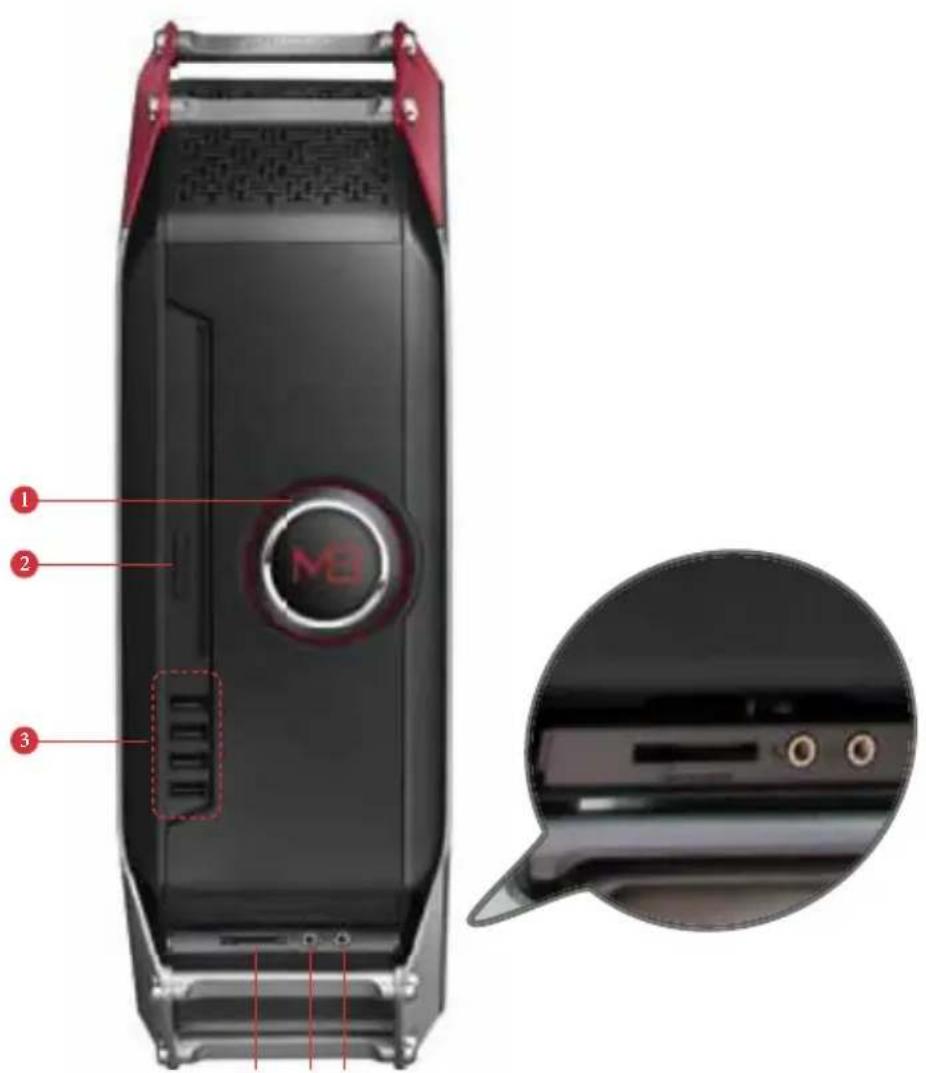

2.1 Vista frontal

1 A-Command (botón OLED todo en uno)
2 Botón de expulsión de la unidad de disco ópticaA-Command (botón OLED todo en uno)
3 4 puertos USB 3.0
4 Lector de tarjetas 4 en 1 (SD3.0/MMC/MS/MS PRO)
5 Conector de micrófono
6 Conector de auriculares

2.1.1 Función de A-Command

A-Command es un mando de control multifunción que se utiliza para recorrer varias funciones.

M8

Controlar A-Command

• Gire el mando para cambiar entre las funciones u opciones principales.
• Presione una vez para confirmar la selección.

Encender el sistema

Presione A-Command para encender la alimentación del sistema. Espere a que el sistema operativo se cargue automáticamente.

Apagar el sistema

Cuando el OLED muestre logotipo de M8 y la fecha y hora, presione A-Command y seleccione "Si" para apagar la alimentación del sistema.

Antes de entrar en Windows

Antes de entrar en el sistema operativo, hay tres funciones principales.

- Logotipo de M8 y fecha y hora:

Después de que aparezca el logotipo durante diez segundos, la pantalla muestra la fecha y hora.

La pantalla se apagará si permanece inactiva durante cinco minutos.

- Luz:

Encienda y apague la luz de la carcasa.

- Hora:

Active y desactive la hora.

Si esta opción se activa, las pantallas del logotipo de M8 y de fecha y hora pasarán a estar disponibles. Si esta opción se desactiva, las pantallas del logotipo de M8 y de fecha y hora se ocultarán.

En Windows:

Después de entrar en el sistema operativo, hay seis funciones principales.

- Logotipo de M8 y fecha y hora:

Después de que aparezca el logotipo durante diez segundos, la pantalla muestra la fecha y hora.

La pantalla se apagará si permanece inactiva durante cinco minutos.

- Volumen:

Suba o baje el nivel de volumen girando el mando hacia la derecha o hacia la izquierda.

- Modo:

Alterne entre tres modos de administración de energía: Eco, Estándar o Velocidad.

- Información:

Alterne entre varios tipos de información importante para comprobar el estado del sistema. La pantalla OLED muestra la frecuencia de la CPU, el uso de la CPU, el uso de la LAN o los datos APM*.

*APM (Actions per minute, es decir, Acciones por minuto) mide el número de acciones de teclado y de clic con el ratón que puede realizar en un minuto. Para averiguar con qué rapidez puede mover sus dedos, presione A-Command una vez para iniciar el recuento APM. Presione A-Command de nuevo para detenerlo.

- Luz:

Encienda y apague la luz de la carcasa o habilite la función Good Night LED*.

Activada: enciende la luz de la carcasa.

Desactivada: apaga la luz de la carcasa.

Todo desactivado: Apague la luz de la carcasa; habilite la función Good Night LED.

*La tecnología Good Night LED de ASRock mejora el entorno de sueño apagando los LED innecesarios. Al habilitar Good Night LED, los LED de alimentación y de disco duro se apagarán cuando esté encendido. Good Night LED también apagará automáticamente los LED de alimentación y del teclado cuando el sistema entre en el modo de suspensión o hibernación.

- Hora:

Active y desactive la hora.

Si esta opción se activa, las pantallas del logotipo de M8 y de fecha y hora pasarán a estar disponibles. Si esta opción se desactiva, las pantallas del logotipo de M8 y de fecha y hora se ocultarán.

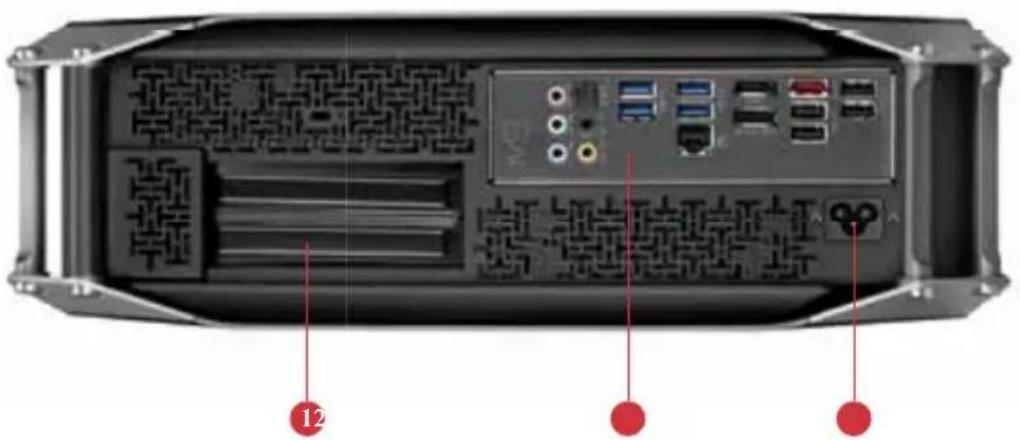

2.2 Vista posterior

1 Tapas de ranura PCIe
2 Panel de E/S
3 Conector de alimentación de entrada de CA

2.2.1 Panel de E/S

MB 1 2 3 4 USB 3.0 USB 3.0 DISPLAY PORT HDMI USB 2.0 eSATA USB 2.0 18 17 15 16 13 14 11 12 10 8 9

Nº Descripción N° Descripción

1 Puerto de entrada de línea (azul claro) 10 Puerto eSATA2**

2 Puerto de salida de línea (verde lima) 11 DisplayPort

3 Puerto central y para amplificador de graves (naranja) 12 Puerto HDMI

4 Puerto Salida de los altavoces traseros (negro) 13 Puerto USB3.0

5 Puerto LAN RJ-45 ^* (LAN Intel Gigabit) 14 Puerto USB3.0

6 Puertos USB2.0 15 Puerto USB3.0

7 Puertos USB2.0 16 Puerto USB3.0

8 Puertos USB2.0 17 Puerto de salida SPDIF óptica

9 Puertos USB2.0 18 Puerto de micrófono (rosa)

* Hay dos LED en el puerto LAN. Consulte la tabla siguiente para obtener información sobre los indicadores LED del puerto LAN.

LED DE VELOCIDAD

LED DE ACTIVIDAD/ENLACE

Puerto LAN

LED de actividad y enlace LED de velocidad

Estado Descripción Estado Descripción

Apagado No hay	enlace Apagado Conexión de 10 Mbps
Intermitente	Actividad de datos	Naranja	Conexión de 100 Mbps
Encendido	Enlace	Verde	Conexión de 1 GB

** El conector eSATA se comparte con el conector SATA3_4.

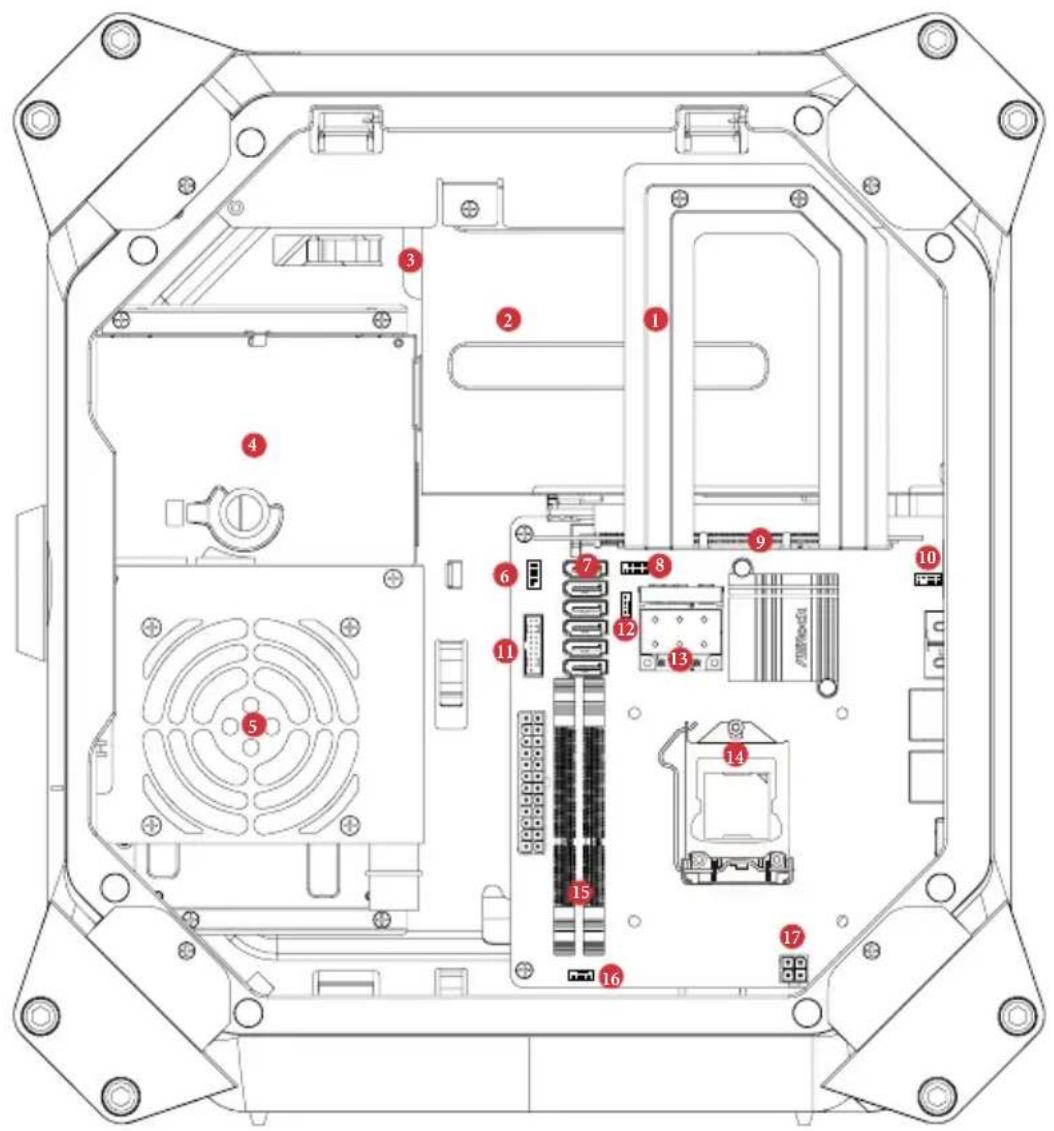

2.3 Vista interna

1 Soporte de retención de la tarjeta vertical (tipo riser)
2 Soporte de la tarjeta VGA
3 Bandeja para unidad de disco duro (compatible con 4 unidades de disco duro de 2,5" o 1 unidad de disco duro de 3,5)
4 Bandeja para unidad de disco óptica + unida de disco duro de 2,5"
	(compatible con 1 unidad de disco óptica de inserción automática y 1 unidad de disco duro de 2,5")
5 Fuente de alimentación (450 W)
6 Cabezal del panel del sistema
7 Conectores SATA 3.0
8 Cabezales USB 2.0

9 Ranura PCI
10 Conector de audio frontal
11 Cabezales USB 3.0
12 Conector para el ventilador auxiliar
13 Módulo WiFi 2T2R (802.11ac)
14 Zócalo para CPU
15 Zócalos DIMM
16 Conector para el ventilador del chasis
17 Conector de alimentación ATX de 12 V

Las unidades de disco duro no se incluyen con este sistema.
