Tipo de producto	Reproductor/grabador de videocasetes (VCR)
Marca	LG
Modelo	EC280P
Dimensiones (Ancho x Alto x Profundidad)	380 x 94.5 x 270 mm
Peso	3.4 kg
Alimentación	200-240 V~, 50 Hz
Consumo energético	Aprox. 12 W (modo ahorro: 3 W)
Formatos de cinta	VHS, grabación PAL/MESECAM
Velocidades de grabación	SP (23.39 mm/s) y LP (11.69 mm/s)
Tiempo máximo de grabación	4 h (SP, cinta E-240) / 8 h (LP, cinta E-240)
Sistema de cabezales	4 cabezales dobles (EC-P4CC) o 2 cabezales (según variante)
Sintonizador	PAL B/G, SECAM B/G; 88 canales programables
Funciones principales	Grabación con temporizador (7 eventos en 1 mes), reproducción NTSC en TV PAL, búsqueda de imágenes, auto tracking, parada nítida, avance de cuadro, reproducción lenta, contador de tiempo real, inicio rápido, ahorro de energía, bloqueo para niños, limpiador de cabezales automático, OSD (visualización en pantalla), compatibilidad 16:9
Conexiones	Euroconector (SCART) para entrada/salida de audio y video, salida RF UHF (canal 22-68 ajustable)
Mando a distancia	Incluido, funciona con 2 pilas AAA, alcance 7.5 m, ángulo 30°
Entretien y limpieza	Limpieza automática de cabezales al insertar/extraer cinta; no usar limpiadores externos salvo que sea necesario
Seguridad	No exponer a goteos o salpicaduras; no colocar objetos con líquidos sobre el aparato; desconectar durante tormentas; reparar solo por personal cualificado
Garantía	2 años (cubre defectos de materiales y fabricación, excluye abuso, reparaciones no autorizadas, uso inadecuado)
Servicio técnico	Teléfono: 977 665 439 (Red de Asistencia Técnica)

Preguntas frecuentes - EC280P LG

¿Cómo conectar el vídeo al televisor?

Conecte el cable de antena al vídeo y luego al televisor. Si usa euroconector, seleccione el canal AV. De lo contrario, sintonice el televisor en el canal UHF 36 (o el que ajuste) hasta ver la pantalla azul del vídeo.

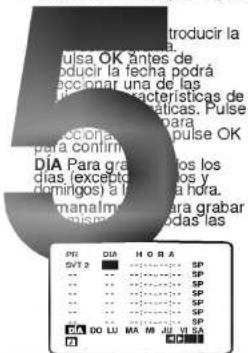

¿Cómo grabar un programa de televisión con el temporizador?

Asegúrese de que el reloj esté ajustado. Pulse i en el mando, seleccione REC, configure canal, fecha, hora de inicio y fin, y velocidad LP/SP. Confirme con OK. El vídeo se encenderá automáticamente para grabar.

¿Qué hacer si la imagen reproducida tiene nieve o está distorsionada?

Ajuste el tracking automático o manual con las teclas ▲/▼. Si persiste, limpie los cabezales insertando una cinta de limpieza o reproduciendo varias cintas para activar la limpieza automática. Verifique también las conexiones de antena.

¿Cómo activar el bloqueo para niños?

Pulse el botón C. LOCK en el mando a distancia. Aparecerá SAFE en la pantalla y los botones frontales quedarán desactivados. Para desbloquear, pulse de nuevo C. LOCK.

¿Se puede ver un canal mientras se graba otro?

Sí. Inicie la grabación del canal deseado y luego pulse TV/VCR para cambiar al modo TV. Seleccione otro canal en el televisor. El vídeo grabará el programa original.

¿Qué significan las siglas LP y SP?

LP (Long Play) permite grabar el doble de tiempo con menor calidad. SP (Standard Play) es la velocidad normal con máxima calidad. Use LP solo para grabaciones largas si no requiere alta definición.

¿Cómo configurar el reloj manualmente?

Pulse i en el mando, seleccione TIME DATE con las flechas, luego OK. Use ▲/▼ para ajustar hora y fecha. Confirme con OK y salga con i.

¿Qué hacer si el vídeo no expulsa la cinta?

Verifique que el vídeo esté encendido y conectado a la corriente. Si no responde, desconéctelo unos segundos y vuelva a enchufar. Pruebe a pulsar EJECT en el frontal o mando. Si el problema persiste, contacte al servicio técnico.

¿Cómo copiar una cinta a otro vídeo?

Conecte la salida de euroconector del vídeo reproductor a la entrada del grabador. En el grabador, seleccione la fuente de entrada AV con el botón AUDIO/VIDEO MODE. Inicie la reproducción en el primero y la grabación en el segundo.

¿Por qué el mando a distancia no funciona?

Compruebe las pilas (deben ser alcalinas AAA) y que estén insertadas con la polaridad correcta. Apunte directamente al sensor frontal del vídeo, a menos de 7.5 m y dentro de un ángulo de 30°. Si sigue sin funcionar, pruebe a resetear el vídeo desconectándolo.

MANUAL DE USUARIO EC280P LG

Precauciones y características

• Coloque el vídeo de forma que no esté expuesto directamente a una luz fuerte o a la luz del sol.
• Tenga cuidado de no exponer su vídeo a fuentes innecesarias de vibraciones, humedades, polvo o calor.
• Durante las tormentas eléctricas se aconseja desconectar tanto el cable de la antena como los enchufes principales para evitar que su vídeo y su televisión sufran daños.
• No ponga en funcionamiento su vídeo si está dañado.
• Su vídeo sólo debe ser reparado por el personal de servicio cualificado.
• Nunca quite la parte posterior de su vídeo pues puede exponerse a un gran voltaje y a otros peligros. Si su vídeo no funciona correctamente, por favor, consulte la Lista de Solución de Problemas (véase la pág. 28). Si su vídeo sigue sin funcionar adecuadamente, desconéctelo y llame a su distribuidor.
• Cerciórese de que el vídeo está colocado de forma que el aire pueda circular libremente.
• El aparato no debe ser expuesto a ser goteado o salpicado y ningún objeto llenado con líquido, tales como jarrones, debe ser colocado sobre el aparato.

Este producto ha sido fabricado de acuerdo con los requisitos de interferencia de radio de la DIRECTIVA CEE 89/336/CEE, 93/68/CEE y 73/23/CEE.

Estos son algunos de los ejemplos de sus extraordinarias características:

• Operaciones ez (fáciles) (véase la pág. 26)
• Memoria de 88 canales programables con botón sintonizador de frecuencia sintelizado
  • ACMS (Sistema Automático de Memoria de Canales)
• Temporizador programable de 7 grabaciones en 1 mes
• Grabación y reproducción para el formato de pantalla panorámica 16:9
• Grabación y reproducción en modo LP - Larga Duración
• Controles a "shuttle" (EC-P4CC)
• Función de ahorro de energía
• ICONO OSD (Visualización en Pantalla)
  • Reproducción NTSC en las Televisiones PAL
• Búsqueda de Imágenes y de Lógica
• Bloqueo para Niños
  • Limpiador de Cabezales Automático
• Encendido y Reproducción Automáticos
• Funciones de Parada nítida, Avance de Cuadro y Reproducción Lenta (EC-P4CC)
• Contador de Tiempo Real
• Función de Inicio Rápido
• Sistema de Auto Tracking

Descripción	2 - 5
Información sobre Precauciones y Características	2
Mando a Distancia. Funciones y Localización	4
Los Controles de su Vídeo	5

Instalación	6 - 13
Cómo Conectar el Decodificador del Televisor (o del Satélite)	6
Sintonizar un Canal de Vídeo en su Televisor	7
Cómo Utilizar el Menú Principal	8
Sintonizar Canales de Televisión Automáticamente	9
Sintonizar Canales de Television Manualmente	10 - 11
Cómo Cambiar el Orden de los Canales de Televisión	12
Cómo Borrar Canales de Televisión	13

Operaciones Básicas	14 - 19
Reproducción de una Cinta	14 - 15
Cómo Grabar Programas de Televisión	16 - 17
Configurar el Sistema de Color	18
Configurar el Decodificador (EC-P2CC/EC-P4CC)	18
Ajustar el Reloj Manualmente	19

Operaciones Avanzadas	20 - 26

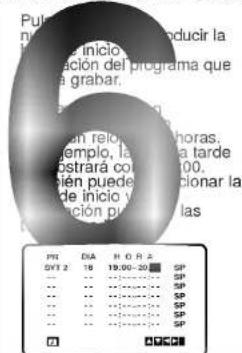

Grabación con el Temporizador
Utilizando la Visualización en Pantalla	20 - 21
Ahorro de Energía	22
Visualización en Pantalla	22
Parada de la Memoria del Contador de la Cinta	23
Bloqueo para Niños	23
Compatibilidad con pantallas panorámicas (16:9)	24
Interrupción de la Memoria	25

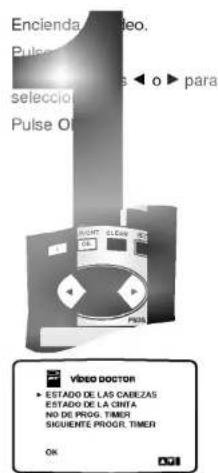

Autodiagnóstico	25
Operaciones ez (fáciles)	26
ndicaciones Útiles	27 - 28
Cómo copiar cintas	27
Especificaciones	27
Lista de Solución de Problemas	28

Mando a distancia. Funciones y localización

Su video (VCR) está diseñado de forma que todas sus características se puedan controlar desde el MANDO A DISTANCIA. Algunas características también se pueden controlar desde el PANEL FRONTAL del video. La máxima distancia operativa a la que puede controlar su video es de unos 7,5 metros (25 pies). Además debe encontrarse en un ángulo de 30 grados a ambos lados del SENSOR REMOTO que se encuentra en el frontal de su video.

Para evitar los daños causados por el posible goteo rotura de las pilas, retire las pilas si no va a utilizar el mando a distancia durante un largo periodo de tiempo. No utilice pilas de diferentes tipos ni mezcle pilas nuevas con pilas ya utilizadas. Deshágase de las pilas usadas de forma segura.

• (1) POWER: Para encender o apagar el VCR
• (2) AUDIO/VIDEO MODE: Selecciona la fuente de entrada para la grabación
• (3) TV/VCR: para controlar, ver la reproducción o el sintonizador del vídeo para ver la TV o ver otro programa mientras graba otro programa (véase la pág. 17)
• (4) Botones Numerados: Para seleccionar los canales. Información en pantalla del número de programa.
• (5) PLAY: Reproduce la cinta
• (6) REW: Rebobina la cinta. Reproducción inversa de las imágenes a gran velocidad.
• (7) P/STILL: Cambia a una imagen parada
• (8) OK/CLK/CNT: Muestra la visualización en Pantalla. (Véanse las pág. 22 a 23)
• (9) i (MENU):Muestra un menù en la pantalla
• (10) CURSORES/PROG.: Para ajustar el tracking. Para controlar la información visualizada en pantalla, para elegir un canal más o menos y para el temblor vertical de la imagen parada.

• (11) EJECT: Saca la cinta
• (12) CM SKIP: Búsqueda rápida de imágenes durante 30 segundos de una grabación (véase la pág. 15).
• (13) ez POWER OFF: (véase la pág. 26)
• (14) ez REPEAT: (véase la pàq. 26)
• (15) FF: Bobinado de la cinta hacia adelante. Reproducción
  de imágenes hacia delante a gran velocidad
• (16) STOP: Interrumpe la reproducción de la cinta
• (17) LP: Selecciona la velocidad de grabación de la cinta
• (18) CLEAR: Coloca el Contador de Cinta a Cero
• (19) REC/ITR: Comienza a grabar instantáneamente (véanse las pág. 16 a 17)
• (20) C. LOCK: Activa y desactiva el bloqueo para niños (véase la pág. 23)

★ El carácter no está disponible.

Para instalar las pilas:

Su MANDO A DISTANCIA está alimentado por dos pilas de tipo AAA.

1. Para insertarlas, presione la lengüeta hacia atrás y separe la cubierta del aparato.
2. Coloque las dos pilas en el compartimento y asegúrese de que los signos + y - estén situados correctamente.
3. Vuelva a colocar la cubierta

Los controles de su vídeo

Cada botón de su vídeo tiene la misma función que su botón correspondiente del aparato del mando a distancia.

1. Power (Encendido/Apagado)
2. Parada y Expulsión de la casete
3. Compartimento de la casete
4. Pantalla del Vídeo
5. Sensor de control remoto

6. REC/ITR (grabación instantánea)

7. REW

8. REPRODUCCIÓN
9. FF
10. Imagen FIJA
11. Selector de programas

Cómo conectar el decodificador del TV (o del satélite)

Si utiliza su vídeo por primera vez. La siguiente imagen aparecerá en la pantalla de la televisión cuando conecte su vídeo por primera vez. Para sintenizar los canales de televisión, por favor, siga los pasos 3 a 4 tal y como se indica "ACMS" (Sistema Automático de Memoria de Canales) (véase la pág. 9).

Los consejos que se indican a continuación constituyen la forma más común de conexión. No obstante, si desea información específica, por favor, compruebe los libros de instrucciones de su fabricante. Asegúrese de que realiza todas las conexiones con el vídeo y con los demás aparatos adicionales desconectados para evitar que el equipo sufra daños.

Antes de hacer cualquier tipo de manipulación, todas las conexiones se deben realizar con el vídeo y con la televisión desenchufados.

Cable de conexión de la antena (75 ohmios) No intente forzar el conector en la toma, se debe introducir fácilmente.

Cómo sintonizar un canal de vídeo en su TV

La frecuencia de salida de este video (VCR) está configurada en el canal UHF 36. Si el canal 36 ya está siendo utilizado por otra cadena de televisión, o si la imagen aparece distorsionada, puede cambiar el canal de transmisión de su video. Los pasos 5 – 8 le enseñarán a cambiar la frecuencia de salida de su VCR.

Su televisor recibe señales del Video (VCR) como si fuera otro canal de Televisión. Tiene que seleccionar un número de canal en su televisor y sintonizarlo de forma que pueda ver las cintas de vídeo. Si ha utilizado cables de EUROCONECTOR entonces su televisor ya debe contar con un canal de vídeo, normalmente denominado AV.

1segúrese de que ha instalado su vídeo correctamente tal y como se ha indicado interiormente en este manual. Pulse POWER para encender su vídeo. Encienda su Television.

1. Serte una cinta pre-grabada en su video y pulse PLAY en el mando a distancia.
2. Seleccione el número de canal de video en el que desee ver los videos. No se pre-ocupe si en este momento no dispone de una cinta de video que reproducir. Si enciende su video y sigue los pasos 3 - 4, en vez de esperar a ver la reproducción de la cinta, sintonice el televisor hasta que pueda ver una pantalla de color azul brillant

Sintonice este canal hasta que la imagen del vídeo sea nitida y el sonido. Si ha utilizado cables de EUROCONECTOR, simplemente seccione el canal AV. El canal AV ya está sintonizado para una reproducción óptima del vídeo en su television.

4 macene este canal en su televisor. Necesitará consultar el libro de instrucciones de la televisión si no sabe cómo hacerlo.

Asegúrese de que ha instalado correctamente su vídeo y de que ha sintonizado adecuadamente un canal dedicado al vídeo en su televisor. Si no sintoniza un canal en su televisión para el vídeo no podrá ver o grabar cintas de vídeo.

1. Elamente siga los pasos 5 \~ 8 si no puede obtener una reproducción para del video tal y como se describe en los pasos 1 \~ 4.
2. Seleccione el número de canal de televisión en el que desea ver los videos. Asegúrece de que su VCR está en ESPERA pulsando ENCENDIDO en el mando a distancia (tan sólo se muestra el reloj).

6 Pulse PROG. ▲ o ▼ en el frente del VCR durante más de 4 segundos. Aparecerá RF36 en la pantalla de visualización del vídeo. Se mostrará la imagen siguiente en la pantalla VCR.

Ise las teclas PROG. ▲ y ▼ para seleccionar otro canal de video. También puede fijarlo en "OFF" si hay cualquier interferencia cuando la TV está conectada al VCR con un conector SCART. Puede seleccionar cualquier número de canal de video entre 22 y 68.

Seleccione el número del canal de televisión en el que desea ver los deos. Sintonice este canal hasta que aparezca una pantalla de color a su brillante. Almacene este canal en su televisor. Pulse 0/1 en la parte frontal de su vídeo cuando haya terminado.

Cómo utilizar el menú principal

SELECCIÓN DE IDIOMA: Puede elegir entre los siguientes idiomas: Inglés, Aleman, Francés, Italiano, Español, Neerlandes y Português.

Este vídeo se puede programar fácilmente utilizando los menús que aparecen en la pantalla. Los menús se controlan desde el MANDO A DISTANCIA.

• REC - Configuración de la grabación mediante el Timer (véanse las pág. 20 a 21).
• PR SET - Configuración de sintonización manual (véanse las pág. 10 a 11).
• ACMS - ACMS (Sistema Automático de Memoria de Canales) (véase la pág. 9).
• TIME DATE - Configuración de la Fecha y del Heloj (vease la pag.
• SYSTEM - Para configurar el Sistema de Color del Televisor (véase la pág. 18).

• ABC OSD - Para cambiar la configuración de idioma para el OSD
  ● Dr. - Para comprobar un problema con su vídeo (véase la pág. 25)

• OSD ON/OFF - Para mostrar el modo operativo de su Video (véase la pág. 22).

• 16:9/4:3 - Para seleccionar la proporción del aspecto de televisor (véase la pág. 24).
• DECODER - Para utilizar un decodificador de televisión de pago (o satélite) con
  su vidéo (véase la pág. 18) (EC-P2CC/EC-P4CC).
• OPR - Para mejorar la imagen de reproducción (véase la pág. 15).

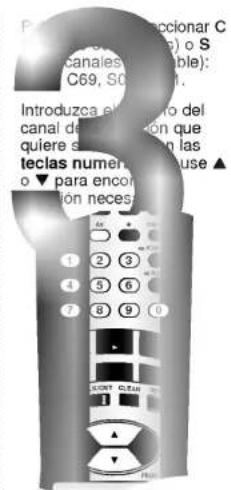

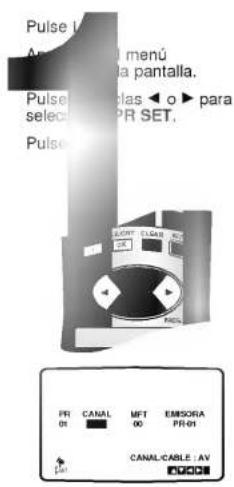

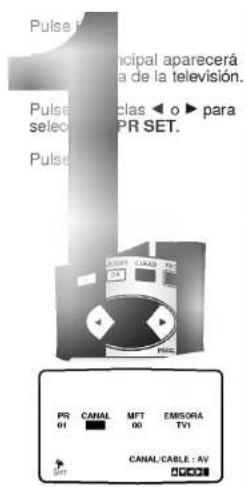

Sintonizar canales de TV manualmente

En algunas partes del país puede que las señales sean demasiado débiles como para que el proceso de sintonización automática pueda encontrar o asignar canales de televisión de forma correcta. Debe sintonizar estos canales de televisión manualmente para que su vídeo pueda almacenarlos.

Cómo cambiar el orden de los canales de TV

Después de sintonizar los canales de televisión en su vídeo puede que le apetezca cambiar el orden en el que han sido almacenados sin tener que volver a sintonizarlos. Las instrucciones proporcionadas en esta página le enseñarán a cambiarlos fácilmente en base al orden que usted elija.

12 videos EC-PZCB/EC-PZCC/EC-P4CC

Cómo borrar canales de televisión

Después de sintonizar los canales de televisión en su vídeo puede que le apetezca borrar un canal. Las instrucciones que se muestran en esta página le enseñarán a borrar fácilmente los canales de televisión que no desee.

Reproducción de una cinta

Tan sólo podrá cargar y expulsar cintas de vídeo cuando su vídeo esté conectado a la red eléctrica. Su vídeo también puede reproducir grabaciones de cintas NTSC (en televisión PAL).

Para lograr una imagen de mejor calidad: Cuando se introduce una cinta y comienza su reproducción, la función automática de tracking se activa para lograr la mejor calidad de imagen posible. Si la calidad es baja, pulse repetidamente ▲ o ▼ del mando a distancia para ajustar manualmente el tracking hasta que hayan desaparecido las distorsiones. Pulse el botón con el número 0 del mando a distancia para volver al tracking automático.

Inserte la ointa de vídeo en su vídeo.

La cinta de vídeo deberá tener la cara de la ventana hacia arriba y la fecha apuntando en dirección contraria a usted.

AUTO TRACKING
Su vídeo ajustará de forma automática el tracking para proporcionar la mejor calidad de imagen.

La calidad de las imágenes congeladas se puede mejorar ligeramente pulsando las teclas ▲ o ▼ (EC-P4CC).

rápido pulse y mantenga pulsadas las teclas FF o REW y se mostrará la imagen con una velocidad siete veces mayor a la velocidad de reproducción normal.

Si se ha llegado al final de la cinta, su vídeo parará la reproducción automáticamente, rebobinará la cinta. La parará y la expulsará y luego se apagará.

Salto de CM (Mensajes Comerciales):

Esta característica le permite durante la reproducción de una cinta saltar las pausas de los anuncios publicitarios en unos segundos y luego volver a reproducir la cinta de forma normal. Mientras que se reproduce la cinta, pulse CM SKIP en el mando a distancia para saltar los anuncios (o cualquier otro tipo de material).

1 presión 30 segundos
2 presiones 60 segundos
3 presiones 90 segundos
4 presiones 120 segundos 5 presiones 150 segundos
5 presiones 150 segundos 6 presiones 180 segundos

6 presiones 180 segundos

OPR (Respuesta Óptima de Imagen):

Esta característica mejora de forma automática la reproducción de la calidad de imagen ajustando su vídeo al tipo de cinta.

Pulse i.

Pulse las teclas ◀ o ▶ para seleccionar OPR Pulse OK.

Pulse las teclas ▲ o ▼ para seleccionar: DES., SOFT, o NÍTIDO. Por favor, tenga en cuenta que sólo debe configurar OPR cuando está reproduciendo una cinta.

Pulse i para quitar los menús de la pantalla de la televisión.

Cómo grabar programas de TV

Su vídeo le permite realizar grabaciones utilizando una variedad de métodos sencillos: la Configuración de Grabación Rápida (ITR) inicia la grabación automáticamente durante un periodo de tiempo establecido hasta que llega al final de la cinta.

AV2. Grabación de sonido y de imágenes utilizando la toma superior del EUROCONECTOR que se encuentra en la parte posterior del vídeo (EC-P2CC/EC-P4CC).

Su video incorpora la función LP (Larga Reproducción) que le permita grabar hasta el doble de la duración de una cinta de video. Por ejemplo una cinta E-180 grabará hasta 180 minutos utilizando la función SP (Grabación Estándar); mientras que con la función LP podrá grabar hasta 360 minutos. Por favor, tenga en cuenta que se producirá una ligera pérdida en la calidad de la imagen y del sonido cuando utiliza la función LP.

Recuerde que puede grabar un programa mientras ve otro programa si después de iniciar la grabación instantánea, pulsa TV/VCR para seleccionar el modo TV y luego selecciona un canal diferente en la televisión.

Configurar el sistema de color. Configurar el decodificador

Su Video está equipado con triple color estándar, puede reproducir una cinta en modo PAL y en modo MESECAM. Durante la reproducción el video detecta el sistema de color automáticamente. Si existen problemas con el color, por favor, seleccione el sistema de color manualmente.

Pulse i para quitar los menús de la pantalla de la televisión.

Ya hemos descrito cómo conectar un decodificador de televisión de pago tal como CANAL + o PREMIERE en la página 6 de este manual. Para la grabación de un canal codificado no es necesario controlar nada. Simplemente, seleccione el canal y espere unos segundos hasta que se inicie la decodificación (EC-P2CC / EC-P4CC).

Ajustar el reloj manualmente

El reloj de su video controla las configuraciones de tiempo y de fecha de su video.

Grabación con el Temporizador (utilizando la visualización en pantalla)

Puede programar los datos para siete grabaciones hasta con un mes de antelación. POR FAVOR, antes de programar el timer no se olvide de comprobar que ha ajustado el reloj del video correctamente y que sabe cuáles son los canales de televisión que ha sintonizado en el vídeo.

20 videos EC-P2CB/EC-P2CC/EC-P4CC

Si posteriormente desea borrar o cambiar alguna de las programaciones de la memoria del timer puede hacerlo sin tener que introducir toda la información de programación del timer de nuevo. Simplemente muestre la pantalla de programación del timer. Pulse las teclas ▲ o ▼ para seleccioner el bloque timer que desea borrar o cambiar. Pulse la tecla ◀ para borrar el bloque... o Pulse OK para cambiar; luego pulse las teclas ◀ o ▶ para seleccionar el Canal, la Fecha, la Hora, el Inicio y el Fin y la función LP. Pulse las teclas ▲ o ▼ para introducir la información correcta.

Si los bloques del temporizador se superponen... Asegúrese de que las horas configuradas de los bloques de grabación con timer no se superpongan. Si lo hacen, siempre se dará prioridad al programa que empiece antes. Ejemplo: El programa 1 ha sido programado para empezar a las 16.00 y para finalizar a las 17.00.

El programa 2 ha sido programado para empezar a las 16:30 y para acabar a las 17:30. (En este caso, el Programa 1 se grabará por completo, pero tan sólo se grabarán los últimos 30 minutos del Programa 2.)

Ahorro de energía. Visualización en pantalla

Su video tiene una característica de ahorro de energía que si se configura puede situar a su video en una posición de ahorro de energía en la que no se mostrará el reloj. Si tiene programada una grabación, esta característica no funcionará.

Puede visualizar fácilmente la hora actual o el contador de la cinta a cantidad de cinta restante, el día, el mes, el año, el día de la semana, el canal del programa y el modo operativo del vídeo en la pantalla de la televisión. Si se está realizando una grabación, estas Visualizaciones en Pantalla no se grabarán en la cinta.

Pulse OK/CLK/CNT varias veces para circular por las opciones de pantalla. El contador de cinta y la cantidad de cinta restante aparecerán si hay una cinta en el VCR.

Pulse OK/CLK/CNT de nuevo para quitar todas las visualizaciones de la pantalla de la televisión.

Parada del contador de memoria de la Cinta. Bloqueo para niños

El Contador Digital de Cinta puede mostrarse en su pantalla de TV en lugar de la hora, presionando OK/CLK/CNT en el control remoto. El Contador Digital de Cinta indica las posicoines relativas de las grabaciones en la cinta.

Los botones de control que se encuentran en el frontal del video se pueden desconectar de forma que tan sólo pueda accionar el video mediante el mando a distancia.

Si alguna de las teclas en la parte frontal de su VCR está marcada SAFE aparecerá en la pantalla de su grabador de video y en la pantalla de TV durante algunos segundos.

Compatibilidad con pantallas panorámicas 16:9

Su video puede grabar y reproducir programas con aspecto de pantalla panorámica (16:9). Para grabar un programa con formato de pantalla panorámica correctamente la cadena de televisión debe emitir la señal correcta de tipo de pantalla panorámica.

Para disfrutar de la reproducción en modo Pantalla Panorámica debe conectar su vídeo a la televisión por medio de un cable de EUROCONECTOR.

Interrupción de la memoria. Autodiagnóstico

Interrupción de la Memoria: Esta característica de su vídeo le permite apagar el vídeo automáticamente una vez que se haya completado el rebobinado de la cinta.

Autodiagnóstico (VÍDEO DOCTOR): Esta característica le informa que existe un problema con el video. Estos mensajes de error aparecerán en la pantalla de la televisión y en el visor del video.

Operaciones fáciles

Apagado ez (fácil): La secuencia de parada → rebobinado → expulsar → apagar se realiza automáticamente pulsando ez POWER OFF.

Repetir ez (fácil): Manteniendo pulsado ez REPEAT durante la reproducción, esa sección se vuelve a reproducir dos veces automáticamente.

Cómo copiar cintas. Especificaciones

Se puede conectar un segundo vídeo (para copiar cintas) en uno de los euroconectores que se encuentran en la parte posterior del vídeo. Acuérdese de seleccionar el modo apropiado de audio/vídeo pulsando la tecla AV del mando a distancia.

Vista posterior del video que realiza la reproducción Sitúe la cinta de vídeo de la que quiere grabar en este vídeo

General

Potencia	200-240V~, 50Hz.
Consumo de energía Aprox	12 Vatos (Modo Ahorro de Energía; 3 Vatos)
Sistema de cabezales del vídeo	4 cabezales dobles, visualización helicóidal(EC-P4CC).2 cabezales (EC-P2CB/EC-P2CC)
Velocidad de la cinta	23.39 mm/seg. (modo SP)/11.69 mm/seg. (modo LP)
Formato de cinta	Ancho de cinta 12.7 mm (0.5 pulgadas)
Tiempo máximo de grabación	4 horas (modo SP, cinta E-240)/8 horas (modo LP, cinta E-24C).
Tiempo de Rebobinado Aprox	65(±10) seg.(cinta E-180).
Dimensiones	380 x 94.5 x 270 mm(Ancho x Alto x Profundidad)
Peso	3.4 Kg.
Temperatura operativa	5°C – 35°C
Humedad Operativa	Inferior al 80%.
Timer	Tipo de visor de 24 horas.

Video

Sistema de televisión	CCIR estándar (625 líneas, 50 campos)
	señal: de color PAL/SECAM
Formato de grabación	PAL/MESECAM
Recepción RF	PAL B/G, SECAM B/G
SALIDA RF	PAL G
Nivel de entrada	ENTRADA DE VÍDPO (tipo EUROCONECTOR)
	1.0 Vp-p, 75 Ohmios, sin equilibrar
Nivel de salida	SALIDA DE VÍDPO (tipo EUROCONECTOR)
	1.0 Vp-p, 75 Ohmios, sin equilibrar
Señal de proporción de ruido	Más de 43 dBm.
Modulador RF	UHF 22-68 (AJustable).

Audio

Nivel de entrada	ENTRADA DE AUDIO (tipo EUROCONECTOR)
	-6.0 dBm, más de 10 k. ohmios
Nivel de salida	SALIDA DE AUDIO (tipo EUROCONECTOR)
	-6.0 dBm, menos de 1 k ohmios
Track	Mono track
Respuesta de frecuencia	100 Hz-10 kHz (-6/+3 dBm)
Señal de proporción de ruido	Más de 43 dB (en modo SP)

Lista de solución de problemas

Limpieza de los cabezales del video: Cada vez que se introduce o que se extrae una cinta de video del video los cabezales del video se limpian automáticamente. Esto quiere decir que no es necesario realizar una limpieza de cabezales adicional. No obstante la suciedad almacenada en los cabezales durante un largo periodo de tiempo puede hacer que la cinta reproducida se vuelva borrosa o que se pueda romper. Las cintas de video de gran calidad normalmente no depositan suciedad en los cabezales del video, pero puede que las cintas viejas o dañadas si lo hagan.

Puntos que hay que comprobar

onectado el cable principal a la red eléctrica?

incendida la Televisión?

on otro canal, puede que la señal sea débil.

Compruebe la antena. ¿Está conectada? Compruebe la antena

rolo o estropeado el cable?

tonizado en su televisión un canal dedicado al vídeo?

n decodificador (o satélite) conectado compruebe las tomas

so y los cables de conexión

Si do un cable de EUROCONECTOR para conectar el vídeo y

on, ¿ha seleccionado el canal AV en su televisor?

de la sintonización, vuelva a realizar la sintonización

yca

Puntos que hay que comprobar

vacio el compartimento de la cinta?

insertando la cinta en la posición adecuada?

Está conectado el cable principal a la red eléctrica?

encendido el Vídeo?

uebe las pilas del mando a distancia

ñada la cinta de video? ¿Ha intentado utilizar otra?

control horizontal de su televisor

be la antena. ¿Está conectada?

bebe la antena ¿Está roto o estropeado el cable?

uebe las interferencias locales

rese de que está utilizando un canal de televisión dedicado

evisión

No se que se han sintonizado correctamente los canales?

Reproducir o ¿Ha intentado utilizar otra cinta?

la Imagen es ¿Puede minimizar el ruido a un nivel aceptable con el 0 o con las

mala teclas 0, ▲ o ▼?

Los

¿Puede ver alguna imagen en la televisión?

¿Están los cables de la antena y del conector RF especial conectados

al vídeo y a la televisión?

¿Se han sintonizado adecuadamente los canales de televisión? ¿Se

han seleccionado en orden?

¿Se ha eliminado la lengüeta de protección de la cinta para impedir

que se grabe en ella?

Inténtelo con otro canal, puede que la señal sea débil

Compruebe la antena ¿está conectada a la televisión?

La

¿Se ha eliminado la lengüeta de protección de la cinta para

reproducción

automática

no funciona

Este aparato está en óptimas condiciones en el momento de su compra y Eroski lo avala con una garantía de DOS AÑOS a partir de la fecha en la que

ha sido adquirido. Si durante ese plazo el producto sufre alguna anmalia debido a los materiales o a su construcion será reparado sin cargo alguno, tanto en materiales como en mano de obra, o cualquiera de los centros de nuestra Red de Servicio de Asistencia Técnica, cuyo teléfono de contacto es 977 665 439. Los gastos de transporte correrán a cargo del establecimiento vendedor, siempre y cuando se entregue el aparato en el centro en el que fue comprado.

CONDICIONES

Esta Garantía solo es válida cuando venga acompañada por la factura o ticket de compra y esté correctamente cumplimentada con los siguientes datos:

1. Dirección completa del cliente, 2. Nombre y sello del establecimiento vendedor,

2. Modelo y número de serie del aparato comprado y 4. Fecha de compra del producto.

Excepciones a la garantía

No se considerarán en Garantía las adaptaciones que deban realizarse para acomodar el aparato a las condiciones de funcionamiento de otros países distintos de aquellos para los que este producto ha sido diseñado. La garantía no cubre las revisiones periódicas, las operaciones de mantenimiento (tales como limpieza de cabezales), los ajustes externos o cualquier tipo de modificación o adaptación, ni la utilización del equipo para usos no domésticos.

Asimismo, no se incluyen en esta Garantía las puestas en marcha ni los desplazamientos.

La garantía no será válida en los siguientes casos

Cuando la información que debe figurar en la Garantía o el número de serie del producto hayan skdo manipulados.

Cuando el desperfecto del aparato sea consecuencia del abuso o mal uso, incluyendo pero no limitado a:

- Usar el producto para fines distintos para los que ha sido diseñado.

- No seguir las instrucciones de ECRON para el correcto uso y mantenimiento del aparato.

- Reparaciones realizadas por centros ajenos al Servicio de Asistencia Técnica.

Cuando los defectos no sean imputables al propio aparato, como son: incorrecta instalación, falta de ventilación, goipes, cintas inadecuadas, derrame de líquidos, voltaje de red inadecuado, relámpagos, incendios, y, en general cualquier causa externa al aparato.

977 665 439

SERVICIO ASISTENCIA TÉCNICA

Para efectuar cualquier reparación o consulta puede ponerse en contacto con nuestra Red de Servicio de Asistencia Técnica. Le informarán del Servicio Técnico más cercano a su domicilio en el número arriba indicado.

P/N:3834RP0087N
