MANUAL DE USUARIO FLS 579 C ZANUSSI
LAVADORA LAVE-LINGE FLS 579 C
Advertencias y consejos
Conserve este manual junto con el aparato para consultas futuras. Si se vende el aparato o si lo usa otra persona, asegúrese de que el manual acompañe al aparato para que el nuevo usuario se informe sobre el funcionamiento y las respectivas advertencias.
Estas advertencias han sido redactadas para su seguridad. Debe leerlas atentamente antes de instalar y utilizar el aparato.
AL MOMENTO DEL DESEMBALAJE CONTROLE QUE EL APARATO NO ESTÉ DAÑADO. SI TIENE DUDAS NO LO PONGA EN FUNCIONAMIENTO Y CONSULTE CON SU VENDEDOR.
Instalación
- El aparato es pesado. Tenga cuidado al moverlo.
- Es peligroso cambiar las características o intentar modificar el aparato de cualquier modo.
- Antes del uso, hay que quitar todas las piezas del embalaje y de transporte. De no hacerlo así, tanto el aparato como los muebles podrían sufrir graves daños. Consulte el parágrafo relativo.
- Cualquier trabajo de tipo hidráulico tendrá que ser realizado por un fontanero especializado.
- Cualquier trabajo de tipo eléctrico necesario para la instalación del aparato tendrá que ser realizado por un electricista especializado.
- Hay que tener cuidado de que el aparato no esté apoyado sobre el cable de alimentación.
- Si el aparato está colocado sobre un piso de alfombra, asegúrese de que haya circulación de aire entre las patas y el piso.
- Hay que desenchufar el aparato cuando se quitan las piezas internas de transporte. Enchufe el aparato sólo después de haber cerrado los agujeros de los dispositivos de transporte con los tapones adjuntos.
Seguridad para los niños
- Este aparato ha sido proyectado para ser usado por personas adultas. Por lo tanto, asegúrese de que los niños no lo toquen ni lo usen como un juguete.
- Los pequeños animales domésticos y los niños podrían entrar en el tambor del aparato. Vigile el interior de la lavadora antes de ponerla en funcionamiento.
- Durante el lavado a altas temperaturas, el vidrio de la puerta está caliente. Asegúrese de que los niños no se acerquen al aparato mientras está funcionando.
- Mantenga las piezas de embalaje fuera del alcance de los niños.
- Conserve los detergentes en un lugar seguro, fuera del alcance de los niños.
Uso
■ Después del uso, desenchufe siempre el aparato y cierre el grifo del agua. - No sobrecargue el aparato. Siga las instrucciones contenidas en este manual. ■ Antes de abrir la puerta, controle siempre que el agua haya sido descargada. De lo contrario, descárguela siguiendo las instrucciones dadas en el manual de uso. - Controle que no haya encendedores en el tambor del aparato. - Lave sólo aquellos artículos que se pueden lavar en la máquina. En caso de dudas, siga las instrucciones que aparecen en la etiqueta de cada prenda. - Antes del lavado, asegúrese de que se hayan vaciado los bolsillos y que se hayan cerrado los botones y las cremalleras. No lave las prendas deshilachadas o rasgadas y, antes del lavado, trate las manchas de pintura, tinta, orín y hierba. - Las monedas, los imperdibles, los alfileres, los tornillos, las piedras y otros materiales afilados que han quedado en la ropa pueden provocar graves daños y no se deben poner en el aparato. - No ponga en el aparato prendas manchadas con gasolina, alcohol, aguarrás, etc. Si usa estos productos, espere que el producto se haya evaporado antes de introducir las prendas en el aparato para lavarlas. - Agrupe las prendas pequeñas como calcetines, cinturones, etc. en un bolso de tela o en una funda. Evitará que esta ropa termine entre el cesto y el tambor. - Use solamente la cantidad de suavizante indicada por el productor. Una cantidad excesiva de producto podría estropear la ropa. Siga las instrucciones de la casa productora. - Las prendas grandes como los edredones se deben lavar en tintorería; verifique con el productor de las prendas si se pueden lavar en la lavadora doméstica. - Deje la puerta entreabierta cuando no se usa el aparato para conservar la guarnición de la puerta. - En caso de avería, no trate de reparar el aparato. Las reparaciones efectuadas por personal no especializado pueden provocar daños. Diríjase a un Centro de Asistencia Técnica Zanussi. Solicite siempre piezas de repuesto originales.
Índice
Para el usuario
Advertencias y consejos 2
Descripción del aparato 4
Cuadro de mandos 5
Secuencia de las operaciones 6-7
Antes de efectuar el primer lavado 6
Introduzca la ropa 6
Dosifique el detergente 6
Dosifique el aditivo 6
Seleccione la temperatura 6
Seleccione el programa deseado 7
Ponga en marcha el aparato 7
Fin del programa 7
Símbolos internacionales para el tratamiento de los tejidos 8
Programas de lavado 9-10
Consejos para el lavado 11-12
Mantenimiento y limpieza 13-14
Mueble 13
Cubeta detergente 13
Filtro del tubo de carga del agua 13

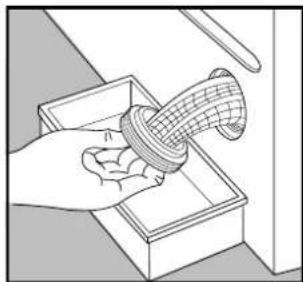

Filtro de desagüe del agua 14
Vaciado de emergencia 14
Precauciones contra el hielo 14
Anomalías de funcionamiento 15
Para el instalador
Instrucciones para la instalación 16
Características Técnicas 16
Instalación 17
Desembalaje 17
Carga de agua 18
Descarga del agua 18-19
Nivelación 19
Condiciones especiales 19
Conexión eléctrica 20
Conexión permanente 20
Guía para el uso del manual de instrucciones
Los siguientes símbolos, que se hallan en el manual de uso, le ayudarán a comprender las instrucciones:
⚠ Instrucciones para la seguridad
Consejos
Nuestra contribución al ambiente: utilizamos papel reciclado.
Descripción del aparato
1 Cubeta detergente 2 Ficha programas 3 Piloto de funcionamiento 4 Teclas opción 5 Selector temperaturas 6 Selector programas y interruptor MARCHA/PARADA 7 Manilla de la puerta 8 Filtro 9 Patas regulables
Cubeta detergente
Prelavado
Lavado
Suavizante
Se enciende cuando el aparato está funcionando.
Se utiliza sólo con los programas de 1 a 4.
Apriete esta tecla antes de arrancar el programa intensivo. El aparato efectuará un aclarado de menos para ahorrar energía y agua.
4 Tecla “Parada con agua”
(Sólo para programas delicados)
Pulsando esta tecla, en los programas de tejidos delicados, la ropa permanece con agua al final del ciclo.
Para que descargue la lavadora y así poder sacar la ropa, púlsela de nuevo.
5 SELECTOR TEMPERATURA
Este mando permite seleccionar la temperatura de lavado más adecuada para la ropa que se quiere lavar.
Para seleccionar la temperatura, gire el mando hasta que la temperatura requerida coincida con el índice de referencia en el cuadro de mandos.
En la ficha de programas se hallan las temperaturas más indicadas para cada tipo de tejido.
6 SELECTOR PROGRAMAS
Para seleccionar el programa deseado, gire el mando en sentido horario hasta que el número del programa requerido coincida con el índice de referencia en el cuadro de mandos. Si se supera el número requerido, NUNCA TRATE DE GIRAR EL MANDO SELECTOR EN SENTIDO ANTIHORARIO, sino continúe girándolo en sentido horario hasta el número requerido.
Secuencia de las operaciones
i Antes de efectuar el primer lavado, aconsejamos efectuar un ciclo de algodón a 60°C, sin ropa, para eliminar los eventuales restos de elaboración del tambor y de la cuba. Eche media medida de detergente en la cubeta del lavado y ponga en funcionamiento el aparato.
1. Introduzca la ropa
Abra la puerta.
Introduzca la ropa en el tambor, una por una, desplegándola lo más posible.
Cierre la puerta.
No sobrecargue el aparato, pero trate de hacer una carga máxima según el tipo de tejidos. Tratándose de ropa muy sucia, reduzca la cantidad.
Extraiga la cubeta hacia afuera.
Use un dosificador para echar la cantidad aconsejada de detergente en el compartimiento de lavado.
Si quiere hacer el prelavado (*), eche el detergente en el compartimiento adecuado.
(*) El prelavado es posible en el programa “1”.
Si lo desea, vierta el suavizante en el compartimiento sin superar el nivel «MAX» de referencia.
Cierre la cubeta con cuidado.
4. Seleccione la temperatura
Gire el selector en la temperatura deseada.
5. Seleccione el programa deseado
Gire el selector programas en sentido horario hasta llegar al programa deseado.
6. Ponga en marcha el aparato
Antes de poner en marcha el aparato verifique que:
■ el aparato esté enchufado ■ el grifo del agua esté abierto ■ la puerta y la cubeta detergente estén cerrados.
Tire el mando selector de programas hacia afuera: el piloto de funcionamiento se enciende y el aparato se pone en marcha.
El aparato se para automáticamente, la luz piloto de funcionamiento se apaga.
La puerta está dotada de un dispositivo de seguridad que se desbloquea 3 minutos después de finalizar el programa.
Antes de abrir la puerta controle que no haya agua en el tambor.
Apague el aparato pulsando el mando selector de programas.
Cuando termina el programa, desconecte el aparato y cierre el grifo del agua.
Deje la puerta entreabierta para evitar la formación de mohos y malos olores.
Símbolos internacionales para el tratamiento de los tejidos
Las etiquetas con los símbolos que están pegadas en las prendas son muy útiles para el tratamiento de las prendas mismas.
ACCION FUERTE |  |  |  |  |  |  |
| Lavado a 95°C | Lavado a 60°C | Lavado a 40°C | Lavado a 30°C | | |
 | | | | | Lavado delicado a mano | No lavar |
| ACCION DELICADA | |  |  |  |
PLANCHADO
Plancha fuerte máx 200°C
Plancha media máx 150°C
Plancha floja máx 110°C
No planchar
LIMPIEZA EN SECO
Limpieza en seco con cualquier solvente
Limpieza en seco con percloro, gasolina, alcohol puro, R 111 & R 113
Limpieza en seco con gasolina, alcohol puro y R 113
No limpiar en seco
Temperatura normal
Temperatura reducida
SECADO: Secar extendido
Secar colgado
Secar en perchas
Puede secarse en secadoras
No secar en secadoras
Programas de lavado
Programas para algodón y lino
Carga máx. 5 kg
(•) Este programa a 60°C es el programa de referencia para la Etiqueta Energía según la normativa CEE 92/75, art. 2 par.1.
| Posición selector programas | Programa | Temperatura °C | Nivel de suciedad | Compartimentos a utilizar | Descripción | Opciones posibles |
| 1 | Blancos con prelavado | 60°- 90° | Muy sucio |  | Prelavado a 40°C Lavado a 60°-90°C 4 aclarados Centrifugado a 500 vueltas/minuto | 1/2 |
| 2 (•) | Blancos sin prelavado | 60°- 90° | Normalmente sucio |  | Lavado a 60°-90°C 4 aclarados Centrifugado a 500 vueltas/minuto | 1/2 |
| 2 | Colores resistentes | 40°- 60° | Normalmente sucio |  | Lavado a 40°-60°C 4 aclarados Centrifugado a 500 vueltas/minuto | 1/2 |
| 3 | Colores delicados | 30°- 40° | Normalmente sucio |  | Lavado a 30°-40°C 4 aclarados Centrifugado a 500 vueltas/minuto | 1/2 |
| 4 | Aclarados | | |  | 4 aclarados Centrifugado a 500 vueltas/minuto | 1/2 |
| 5 | Perfumado Suavizado | | |  | Carga del aditivo 1 aclarado Centrifugado a 500 vueltas/minuto | |
| 6 | Centrifugado | | | | Descarga del agua Centrifugado a 500 vueltas/minuto | |
(•) Este programa a 60°C es el programa de referencia para la Etiqueta Energía según la normativa CEE 92/75, art. 2 par.1.
Programas de lavado
Programas para sintéticos, delicados y lana
Carga máx. 2 kg (lana 1 kg)
| Posición selector programas | Programa | Temperatura °C | Nivel de suciedad | Compartimentos a utilizar | Descripción | Opción posible |
| 7 | Sintéticos Resistentes | 40°- 60° | Muy sucio |  | Prelavado a 40°C Lavado a 40°-60°C 3 aclarados Descarga del agua | |
| 8 | Sintéticos Resistentes | 40°- 60° | Normalmente sucio |  | Lavado a 40°-60°C 3 aclarados Descarga del agua | |
| 9 | Sintéticos Delicados | 30°- 40° | Normalmente sucio |  | Lavado a 30°-40°C 3 aclarados Descarga del agua | |
| 10 | Lana Seda | 30°- 40° | Normalmente sucio |  | Lavado a 30°-40°C 3 aclarados Descarga del agua | |
| 11 | Aclarados Delicados | | |  | 3 aclarados Descarga del agua | |
| 12 | Perfumado Suavizado | | |  | Carga del aditivo 1 aclarado Descarga del agua | |
| 13 | Descarga | | | | Descarga del agua | |
Si ha pulsado la tecla “Parada con agua”, el aparato queda con el agua en la cuba después del último aclarado. Seleccione el programa Descarga (13) o Centrifugado (6) antes de abrir la puerta.
Consejos para el lavado
Selección de las prendas
Respete los símbolos para el tratamiento de los tejidos en las etiquetas de cada una de las prendas y las instrucciones para el lavado aconsejadas por el fabricante.
Divida la ropa de esta manera: ropa blanca, de color, sintéticos, delicados, lana.
Temperaturas
95° para prendas blancas de lino o algodón normalmente sucias (por ej. paños de cocina, toallas, manteles, sábanas, etc.) 60° para prendas de color que no destiñen, normalmente sucias (por ej. camisas, camisones, pijamas, etc.) de lino, algodón o fibras sintéticas y para prendas blancas en algodón levemente sucias (por ej. prendas íntimas). × (frío)
30°-40° para ropa delicada (por ej. cortinas), ropa mixta con mezcla de fibras sintéticas y lana con la indicación en la etiqueta: “pura lana virgen, lavable, inencogible”.
Antes de cargar la ropa
La ropa blanca y de color no se deben lavar juntas. La ropa blanca puede alterar el color con el lavado.
La ropa de color nueva puede desteñir al primer lavado; la primera vez se aconseja lavarla a parte.
Controle que en la ropa no hayan quedado objetos metálicos (por ej. hebillas, imperdibles, alfileres).
Abotone las fundas, cierre las cremalleras, los ganchos y los ojales. Ate los cinturones y las cintas largas.
Elimine las manchas persistentes antes del lavado. Eventualmente lave los puntos particularmente sucios con un detergente especial o con un jabón detergente.
Trate las cortinas con mucho cuidado. Quite los ganchos de las cortinas o introduzca en una bolsa adecuada el borde que tiene los ganchos y ciérrela.
Carga máxima de ropa
Las informaciones sobre las cargas de ropa se encuentran en las tablas de programas.
Reglas generales:
Algodón y lino: llene el tambor sin recargarlo.
Sintéticos: no más de la mitad del tambor.
Tejidos delicados y lana: no más de un tercio del tambor.
Con una carga máxima se aprovecha óptimamente el agua y la energía.
Tratándose de ropa muy sucia, reduzca la cantidad.
Pesos de la ropa
Los pesos que se indican a continuación tienen un valor indicativo:
| Albornoz de baño 1200 g |
| Servilletas 100 g |
| Funda plumón 700 g |
| Sábanas 500 g |
| Fundas 200 g |
| Manteles 250 g |
| Toallas de felpa 200 g |
| Paños de cocina 100 g |
| Camisones 200 g |
| Slip de señora 100 g |
| Mono o bata de trabajo 600 g |
| Camisas 200 g |
| Pijamas de hombre 500 g |
| Blusas | 100 g |
| Calzoncillos | 100 g |
Eliminación de las manchas
Es posible que ciertas manchas particulares no se eliminen solamente con agua y detergente. Por lo tanto se aconseja tratarlas antes del lavado.
Sangre: las manchas todavía frescas se deben tratar con agua fría. Tratándose de manchas ya secas, deje la ropa en remojo por una noche con un detergente especial y luego frótela en agua y jabón.
Pintura al aceite: humedezca con gasolina detergente, haga presión sobre las manchas después de haber colocado la prenda sobre un trapo blando, trátelas varias veces con el detergente.
Manchas secas de grasa: humedezca con trementina (aguarrás), haga presión sobre las manchas con la punta de los dedos usando un trapo de algodón, después de haber apoyado la prenda sobre una superficie blanda.
Orín: sal oxálico disuelto en caliente o un producto anteriorín en frío. Preste atención a las manchas de orín viejas porque la estructura de celulosa ha sido ya dañada y el tejido tiende a agujerearse.
Manchas de moho: trátelas con blanqueador, aclare bien (solamente las prendas blancas o de color resistentes al cloro).
Hierba: enjabone levemente y trate con blanqueador diluido (prendas blancas, resistentes al cloro).
Tinta de bolígrafo y cola: humedezca con acetona (*), haga presión sobre las manchas después de haber apoyado la prenda sobre un trapo blando.
Lápiz de labios: humedezca con acetona como arriba indicado, luego trate las manchas con alcohol. Elimine el color en los tejidos blancos con blanqueador.
Vino tinto: deje en remojo con detergente, aclare y trate con ácido acético o ácido cítrico, luego aclare. Trate eventuales residuos con blanqueador.
Tinta: según la composición de la tinta, humedezca el tejido primero con acetona (*), luego con ácido acético; trate los eventuales residuos en las prendas blancas con blanqueador y luego aclare bien.
Manchas de alquitrán: primero trate con quitamanchas, alcohol o gasolina, luego frote con pasta detergente.
(*) no use la acetona en la seda artificial.
Detergentes y aditivos
Un buen resultado de lavado depende de la selección del detergente y del uso en dosis correctas. Dosificar correctamente significa evitar despilfarros y proteger el ambiente. No obstante se trate de productos biodegradables, los detergentes contienen elementos que dañan el delicado equilibrio ecológico de la naturaleza.
La elección del detergente depende del tipo de tejido (delicados, lana, algodón, etc.), del color, de la temperatura de lavado y del grado de suciedad.
En esta lavadora se pueden usar todos los detergentes para lavadoras normalmente fácil de adquirir en comercio:
– detergentes en polvo para todo tipo de tejidos, – detergentes en polvo para tejidos delicados (máximo 60°C) y lana, – detergentes líquidos, preferiblemente para programas de lavado a baja temperatura (máximo 60°C) para todo tipo de tejidos o especiales solamente para lana.
El detergente y el eventual aditivo deben ser echados en las cubetas apropiadas antes de iniciar el programa de lavado.
Si se usan detergentes concentrados en polvo o líquidos, seleccione un programa sin prelavado.
Eche el detergente líquido inmediatamente antes del inicio del programa en el sector de la cubeta detergente.
Los eventuales aditivos líquidos para suavizar o almidonar la ropa deben ser echados en la cubeta con el símbolo antes de iniciar el programa de lavado.
Para las dosis, siga las indicaciones de los productores.
Cantidad de detergente por usar
El tipo y la cantidad de detergente dependen del tipo de tejido, de la carga, del grado de suciedad y de la dureza del agua usada.
La dureza del agua se clasifica en niveles de dureza. Las informaciones sobre dichos niveles se pueden obtener de la compañía distribuidora competente o de la administración municipal.
Siga las instrucciones para la dosificación indicadas por el productor.
Use una cantidad menor de detergente si:
– se lava poca ropa – si la ropa no está muy sucia – si se forma mucha espuma durante el lavado.
Grados de dureza del agua
| Nivel | Característica | Grados |
| Alemanes°dH | Franceses°T.H. |
| 1 | dulce | 0-7 | 0-15 |
| 2 | media | 8-14 | 16-25 |
| 3 | dura | 15-21 | 26-37 |
| 4 | muy dura | más de 21 | más de 37 |
Mantenimiento
Antes de las operaciones de mantenimiento o limpieza, asegúrese de que el aparato está desconectado.
1. Mueble
Limpie el mueble de la lavadora con agua tibia y un producto neutro no abrasivo. Aclare con agua limpia y seque con un trapo suave.
Importante: no use alcohol, solventes o productos similares para la limpieza.
2. Cubeta detergente
Los detergentes y el suavizante, con el tiempo, forman incrustaciones.
De vez en cuando limpie la cubeta del detergente pasándola debajo del grifo del agua. Quite la cubeta pulsando hacia abajo el gancho y tirándolo hacia fuera.
Para poder limpiar la cubeta más fácilmente, es posible quitar la parte alta de la misma reservada a los aditivos.
Con el pasar del tiempo, el detergente puede formar incrustaciones en la parte interna de la cubeta: límpiela con un cepillo de dientes. Vuelva a colocar la cubeta en su lugar.
3. Filtro del tubo de carga del agua
Si se nota que el aparato necesita más tiempo para llenarse, es necesario controlar que el filtro del tubo de carga no esté obstruido.
Cierre el grifo del agua.
Desenrosque el tubo de carga del agua en la parte trasera del aparato.
Límpielo con un cepillo.
Colóquelo en su lugar y vuelva a enroscar el tubo en la parte trasera del aparato.
4. Filtro de desagüe del agua
La función del filtro consiste en recoger las hilachas y los objetos olvidados inadvertamente en la ropa.
Controle periódicamente que el filtro esté limpio.
Abra la puerta del filtro.
Ponga un recipiente debajo del filtro y desenrósquelo.
Límpielo debajo de un chorro de agua y vuélvalo a colocar en su lugar enroscándolo bien a fondo.
5. Vaciado de emergencia
Si el aparato no descarga (bomba desagüe bloqueada o tubo desagüe obstruido), para vaciar el agua proceda de la siguiente manera:
■ desenchufe el aparato; ■ cierre el grifo del agua; - espere que el agua se enfríe (si es necesario); - ponga un recipiente debajo del filtro para recoger el agua; - afloje el filtro en modo que el agua pueda salir gradualmente.
Al final vuelva a enroscar el filtro.
6. Precauciones contra el hielo
Si el aparato está instalado en un ambiente donde la temperatura podría descender por debajo de 0°C, proceda de la siguiente manera:
■ Cierre el grifo del agua y desatornille el tubo de carga. - Ponga la extremidad del tubo de desagüe y del tubo de carga en un recipiente situado sobre el piso. - Seleccione el programa de descarga y hágalo funcionar hasta que el selector programas esté en posición “Stop”. ■ Pare la lavadora. ■ Vuelva a enroscar los tubos.
Efectuando estas operaciones el agua que hubiera quedado adentro del aparato será evacuada, evitando la formación de hielo y de consecuencia la rotura de las partes afectadas.
Cuando haga funcionar el aparato nuevamente asegúrese de que la temperatura del ambiente sea superior a 0°C.
Anomalías de funcionamiento
Defectos que pueden resolverse solos.
| Anomalía Causa posible | |
| El aparato no se pone en marcha: | Controle que la puerta esté bien cerrada.Controle que el aparato reciba corriente.Controle que el fusible de la instalación doméstica esté intacto.Controle que el selector programas esté ubicado correctamente y tirado hacia afuera. |
| El aparato no carga agua: | Verifique que el grifo del agua esté abierto.Controle que el agua salga del grifo.Verifique que el tubo de carga no esté bloqueado o doblado.Controle que el filtro del tubo de carga no esté obstruido.Verifique que la puerta esté cerrada. |
| El aparato carga agua y la descarga inmediatamente: | El extremo del tubo de desagüe está demasiado bajo respecto al aparato.Consulte el parágrafo respectivo en el capítulo “descarga”. |
| El aparato no descarga y/o no centrifuga: | Verifique que el tubo de desagüe no esté bloqueado o doblado.Filtro de desagüe obstruido. Límpielo.Se ha seleccionado un programa que termina con agua en el tambor después del último aclarado. |
| Hay agua en el suelo: | Hay demasiado detergente o se ha usado un detergente inadecuado (hace demasiada espuma).Verifique si hay pérdidas de una de las roscas del tubo de carga. Es difícil ver el agua pasar a lo largo del tubo, controle si está húmedo.Controle que el tubo de desagüe no esté dañado.Verifique que el filtro de desagüe esté correctamente colocado después de la limpieza. |
| El resultado del lavado no es satisfactorio: | Se ha usado poco detergente o un detergente inadecuado.Las manchas difíciles no han sido tratadas con tratamiento preliminar.No se ha elegido la temperatura exacta o el programa adecuado. |
Si no se soluciona el problema o no se lo localiza, diríjase al centro de asistencia después de haber tomado nota del modelo, del número de serie y de la fecha de compra del aparato; es necesario conocer estos datos pues serán solicitados.
Instrucciones para la instalación
Es peligroso modificar las características del aparato de cualquier modo. Hay que tener cuidado que el aparato no esté apoyado sobre el cable de alimentación. Cualquier trabajo de tipo eléctrico tendrá que ser realizado por un electricista especializado. Cualquier trabajo de tipo hidráulico tendrá que ser realizado por un fontanero especializado.
Características Técnicas
| DIMENSIONES Altura 85 cm | Anchura 60 cmProfundidad 55 cm | |
| VOLTAJE/FRECUENCIA 220-230 V / 50 HzPOTENCIA MAXIMA ABSORBIDA 2200 W (10 A) | | |
| PRESION DEL AGUA Mín. 5 N/cm | Máx. 80 N/cm | 2 2 |
| CAPACIDAD DE CARGA MAXIMA Algodón 5 kgSintéticos 2 kgDelicados 2 kgLana 1 kg | | |
| VELOCIDAD CENTRIFUGADO | Máx. | 500 rpm |
Este aparato es conforme a las siguientes normas CEE:
- 72/23/CEE del 19.02.73 relativa al bajo voltaje y siguientes modificaciones;
- 89/336/CEE del 03.05.89 relativa a la compatibilidad electromagnética y siguientes modificaciones.
Instalación
Desembalaje
Se aconseja guardar todas las piezas para volverlas a montar si el aparato fuera nuevamente desplazado en el futuro.
Antes de poner en marcha la lavadora, controle que se hayan quitado todos los dispositivos previstos para el transporte de la siguiente manera:
- Desatornille y quite (por medio de una llave) los tres tornillos en la parte trasera del aparato.
- Apoye el aparato sobre la parte trasera con mucho cuidado, tratando de no aplastar los tubos.
A tal fin intercale entre el aparato y el piso un ángulo de poliestireno del embalaje.
- Quite con mucho cuidado las bolsas de poliestireno que se hallan en el fondo del aparato tirándolas hacia la parte central del aparato.
- Vuelva a poner el aparato en posición vertical y quite los otros tres pernos de plástico.
- Tape los 3 agujeros con los tapones de plástico que se encuentran en la bolsita con las instrucciones de uso.
Es preciso tener cerca de la lavadora un grifo de AGUA FRÍA roscado de 3/4" para la carga del agua, un lavabo o un sistema de desagüe en la pared.
Verifique anteriormente que:
■ no sea un grifo de agua caliente - el agua esté limpia. En caso contrario, deje fluir mucha agua para hacer salir los residuos de los tubos.
Haga controlar por un fontanero el sistema de desagüe en la pared.
Coloque el empalme de goma (A), suministrado en una bolsa de plástico junto con el aparato, al final del tubo de carga del agua y atornille el conducto al grifo teniendo cuidado en no dañar el destornillador; enrosque la tuerca bien a fondo para evitar pérdidas de agua.
Si es necesario gire el tubo apropiadamente desenroscando la tuerca en la parte trasera del aparato.
Luego vuelva a enroscar la tuerca para evitar pérdidas de agua. (Abra el grifo, asegúrese de que no haya pérdidas y vuelva a cerrarlo.)
Si quiere que el tubo de desagüe se vacíe en el lavabo, verifique que el lavabo esté vacío y que el desagüe no esté obstruido.
Coloque el tubo de desagüe en el lavabo utilizando un recodo que se puede comprar por separado.
El recodo debe introducirse en la abertura del tubo para sostenerlo. El recodo asegura el tubo en la pared con una abertura en la parte superior; de esta manera el tubo no puede moverse ni caer en el suelo.
Si el aparato está empalmado permanentemente, enganche la extremidad del tubo a un tubo vertical instalado a propósito. Este tubo debe tener un diámetro interno no inferior a 40 mm para garantizar la ventilación entre el tubo de descarga y el vertical. Asegúrese de que el cabo del tubo de desagüe no esté sumergido.
Controle que el tubo de desagüe no sea demasiado bajo o demasiado alto respecto al lavabo o al tubo vertical. La parte curva de la extremidad del tubo debe estar a una altura comprendida entre 90 y 60 cm desde el suelo.
Si es necesario prolongar el tubo de desagüe, la prolongación no debe superar 1,5 m y debe tener el mismo diámetro que el tubo original.
Importante
Antes de empalmar el aparato con un nuevo conducto o con un conducto que no se utiliza desde hace tiempo, haga fluir mucha agua para hacer salir los residuos que pueden acumularse en los tubos.
Nivelación
Nivele el aparato enroscando o desenroscando las patas de apoyo. Después de haber nivelado el aparato asegure las patas pulsando las tuercas contra la base del aparato.
Una correcta nivelación evita vibraciones, ruidos y desplazamientos del aparato durante el funcionamiento. Después de haber nivelado el aparato, asegure las patas enroscando los casquillos de rosca con el destornillador.
Si el aparato está instalado sobre un piso de madera puede producir algunas vibraciones.
Algunos tipos de suelos de tablas son particularmente susceptibles a las vibraciones. Consulte el constructor. Si es posible, coloque siempre el aparato en un suelo rígido.
Condiciones especiales
Si el aparato está colocado sobre un piso de alfombra o cubierto de material blando o que se desmigaja, coloque un plano rígido debajo de las patas para evitar ruidos, vibraciones o desplazamientos. El plano debe sobresalir unos centímetros más de los bordes del aparato.
Atención
El aparato no debe estar colocado sobre un piso de alfombra espeso.
Nota
Asegúrese de que, en caso de averías, el técnico pueda acceder fácilmente al aparato.
Las normas para la seguridad eléctrica requieren una adecuada puesta a tierra. La toma de corriente del aparato tiene esta característica.
Controle que también su enchufe esté provisto de una adecuada puesta a tierra.
El fabricante declina cualquier responsabilidad por los daños o las lesiones provocadas por el incumplimiento de las normas de seguridad antedichas.
Antes de enchufar el aparato, controle que:
- La red eléctrica de su instalación sea la misma que la indicada en la placa de matrícula del aparato (la placa se encuentra en la parte trasera de la máquina).
- La instalación doméstica pueda soportar la carga máxima indicada en la placa de matrícula.
- La base se encastre correctamente con la clavija, de modo que no se deba utilizar ninguna interposición, de múltiple o de otro tipo de adaptador. Si es necesario, sustituya la clavija con una más adecuada.
Conexión permanente
En caso de una conexión permanente, es necesario instalar un interruptor bipolar entre el aparato y la alimentación eléctrica, con un espacio mínimo de 3 mm entre los contactos del interruptor. Éste debe ser de tipo adecuado a la carga requerida y conforme a las normas vigentes.
El interruptor no debe cortar el cable verde y amarillo en ningún punto.
