N20A-2P006E - Computadora portátil ASUS - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato N20A-2P006E ASUS en formato PDF.
| Tipo de producto | Computadora portátil |
| Marca | ASUS |
| Modelo | N20A-2P006E |
| Sistema operativo | Windows Vista |
| Pantalla | Pantalla LCD ultralimpia con bisagra |
| Procesador | No especificado (modelo ULV o socket) |
| Memoria RAM | Ampliable mediante ranura de expansión |
| Disco duro | Unidad de disco duro extraíble (2.5") |
| Unidad óptica | Sí, con soporte para CD/DVD y expulsión electrónica |
| Conectividad | Wi-Fi 802.11 (b/g/n), Bluetooth (en modelos seleccionados), 3G (en modelos seleccionados) |
| Puertos | USB 2.0 (x2), HDMI, eSATA, VGA, RJ-45, auriculares, micrófono, lector de tarjetas de memoria |
| Cámara | Cámara integrada con indicador LED |
| Dispositivo señalizador | Touchpad con botones y función de desplazamiento |
| Batería | Extraíble, recargable de iones de litio |
| Adaptador de corriente | AC 110-240V, 50-60Hz (universal) |
| Seguridad | Bloqueo Kensington, lector de huellas dactilares (en modelos concretos), TPM (en modelos seleccionados) |
| Funciones especiales | Express Gate, Power4Gear eXtreme, teclas multimedia |
| Limpieza | Paño suave y seco; no usar disolventes ni productos químicos |
| Reparabilidad | Actualización de RAM y disco duro por técnico autorizado; batería reemplazable por el usuario |
| Peso | Aproximadamente 1.9 kg (según modelos similares) |
| Dimensiones | No especificadas en el manual |
Preguntas frecuentes - N20A-2P006E ASUS
Preguntas de los usuarios sobre N20A-2P006E ASUS
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Computadora portátil en formato PDF gratis! Encuentra tus instrucciones N20A-2P006E - ASUS y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. N20A-2P006E de la marca ASUS.
MANUAL DE USUARIO N20A-2P006E ASUS
PC Portátil Manual de Usuario
1. Presentación del PC Portátil
Acerca de este Manual de Usuario ....6
Notas sobre este Manual 6
Preparación del PC Portátil 9
2. Descripción de los Componentes
Vista Superior....12
Vista Inferior 14
Vista Lado Izquierdo 16
Vista Lado Derecho ....18

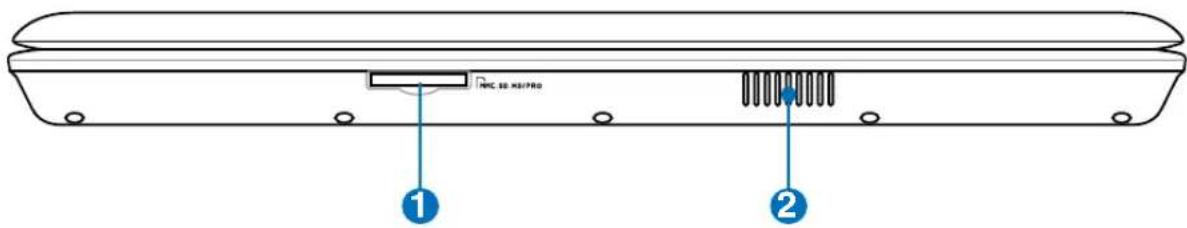

Vista Frontal 20

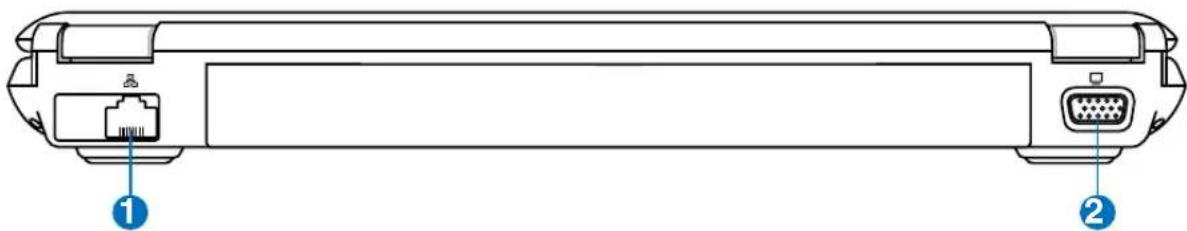

Vista Posterior 21
3. Introducción
Sistema de Alimentación ....24

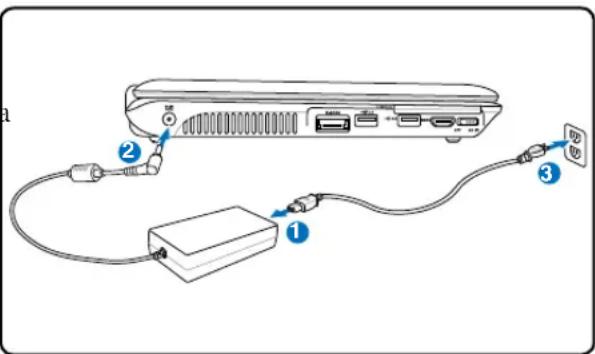

Utilizando la alimentación por Corriente Alterna (AC) 24
Utilizando la alimentación por batería 25
Cuidados de la batería ....25
Encendido del PC Portátil 26
Comprobación automática de encendido (POST, Power-On Self Test) .....26
Comprobando el nivel de alimentación de la batería ......27
Cargar la batería ....27

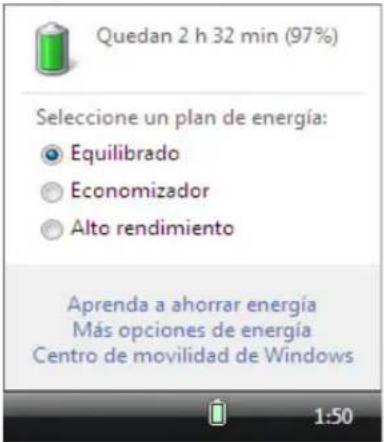

Opciones de energía ....28
Modos de administración de energía ......29
Suspensión e Hibernación ....29
Control térmico de energía ......29
Funciones Especiales del Teclado 30
Teclas coloreadas de acceso directo ....30
Teclas Microsoft Windows™ 32
El teclado como teclado numérico ....32
El teclado como cursores ....32
Interruptores e indicadores de estado ....33
Interruptores ....33
Interruptores e indicadores de estado ....34
Botones de Control Multimedia (sólo en modelos seleccionados) ......35
Tabla de contenidos (Cont.)
4. Uso del PC Portátil
Dispositivo Señalizador ....38
Usando el Touchpad ....38

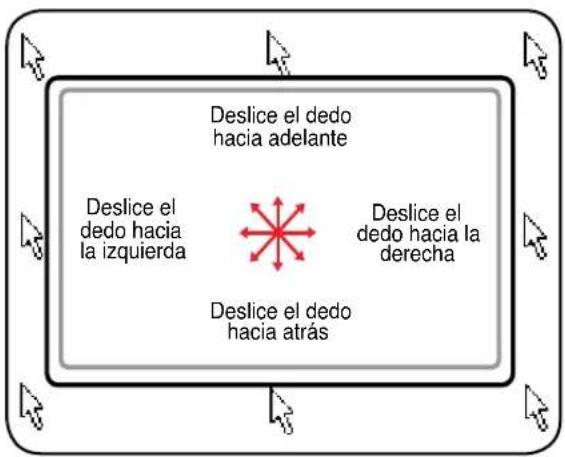

Ilustraciones del uso del Touchpad ....39
Cuidado del Touchpad ....40
Desactivación automática del panel táctil 40
Dispositivos de Almacenamiento 41
Tarjeta de Expansión 41
Unidad Óptica 42

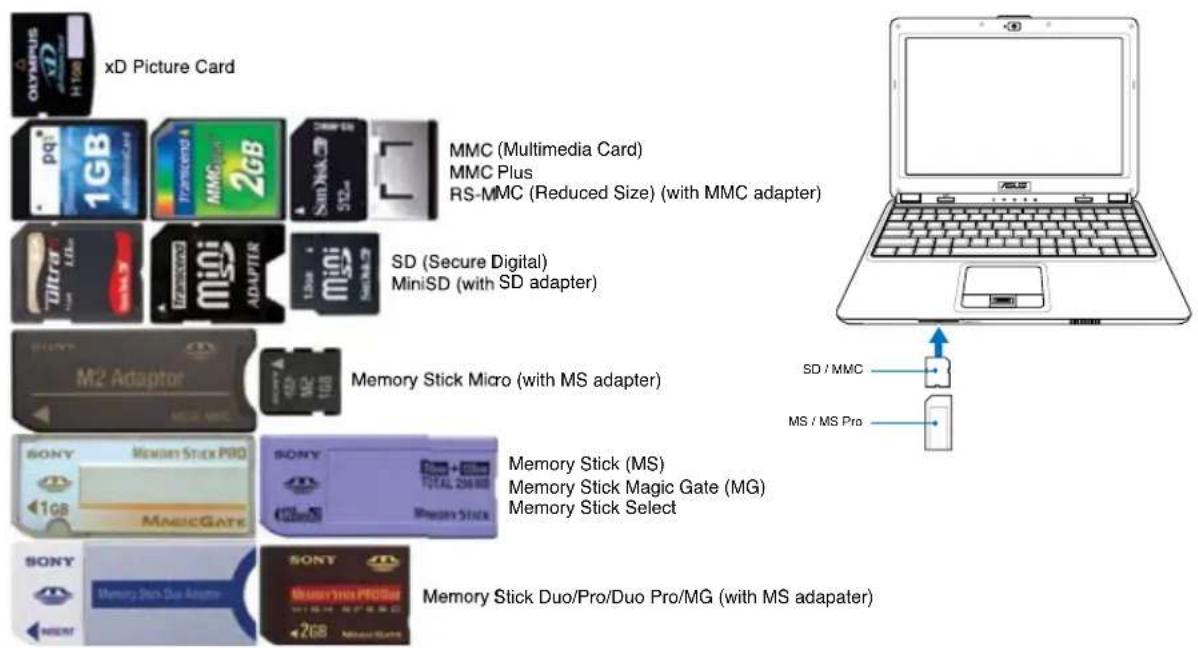

Lector de Tarjetas de Memoria Flash 44
Unidad de Disco Duro 45
Memoria (RAM)......46
Conexiones....47
Conexión a Red 47

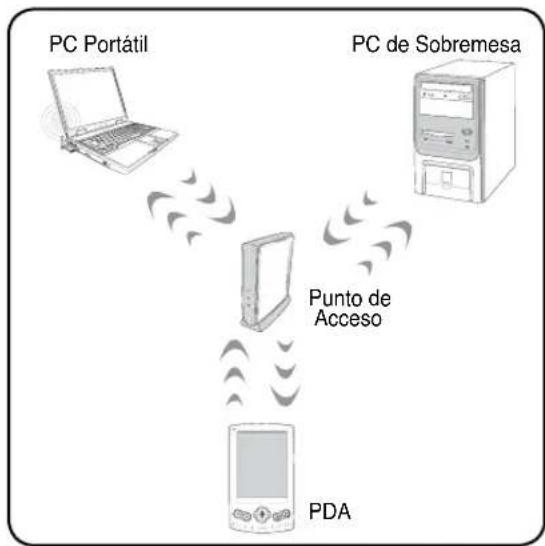

Conexión Inalámbrica a Red de Área Local (sólo en modelos seleccionados) ...48

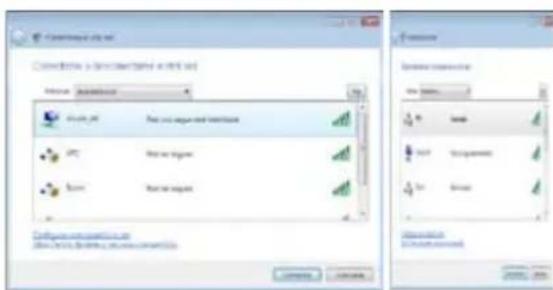

Conexión a red inalámbrica de Windows ....49

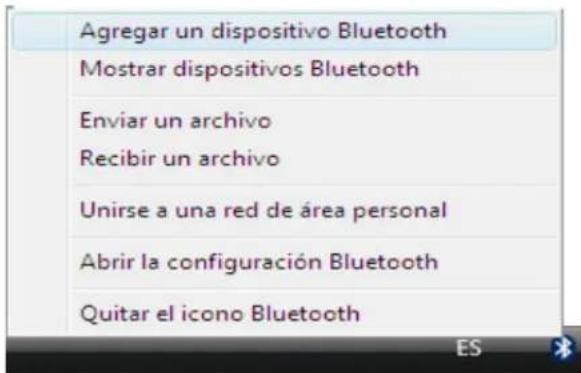

Conexión Inalámbrica Bluetooth (sólo en modelos seleccionados) .....50
TPM (Módulo de Plataforma de Confianza - Trusted Platform Module) (sólo en modelos seleccionados) ....51

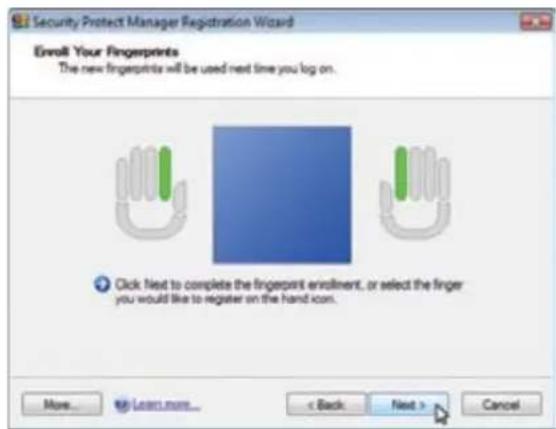

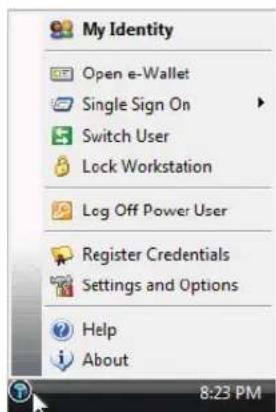

Registro de huellas dactilares (en modelos concretos) ....52

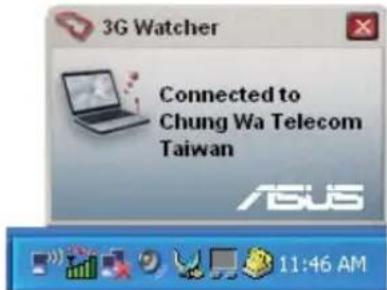

Monitor 3G (en determinados modelos y algunos territorios)....54
Apéndice
Accesorios opcionales ...... A-2
Conexiones Opcionales ...... A-3

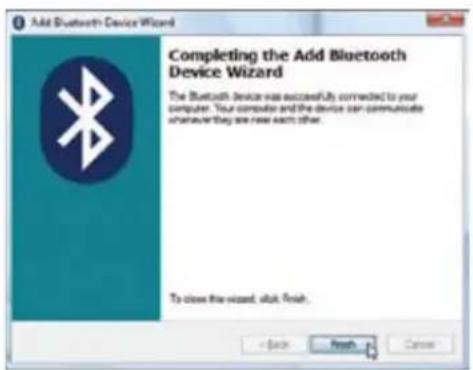

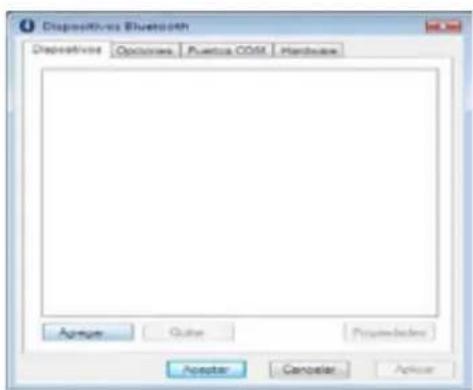

Configurar ratón Bluetooth (opcional)...... A-4
Usar el sistema y el software.... A-6

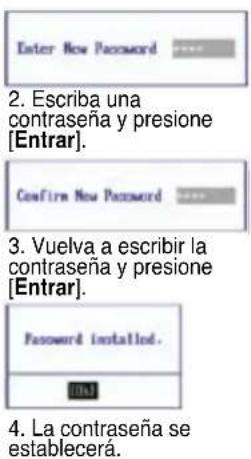

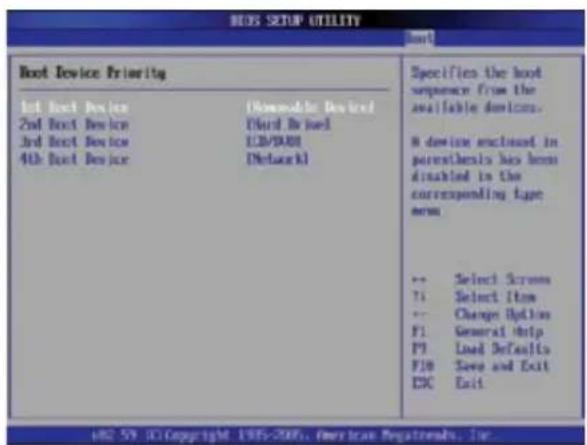

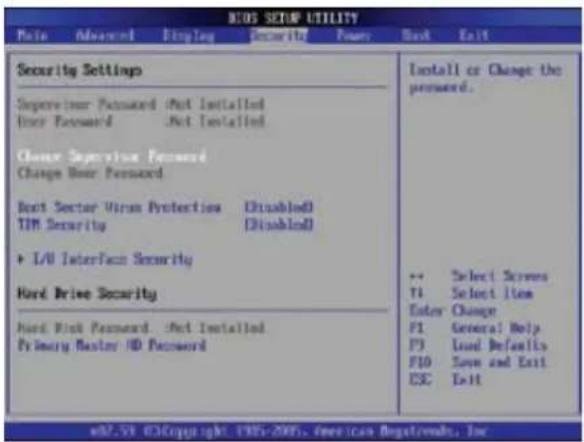

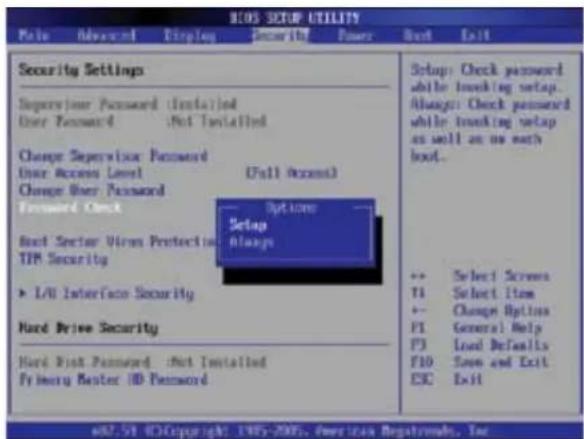

Configuración de la BIOS del sistema....A-7
Problemas comunes y soluciones ...... A-9
Recuperación del software de Windows Vista ...... A-15
Glosario A-17
Declaraciones e Información de Seguridad...... A-21
Información sobre el PC Portátil ...... A-34
Contenidos
1. Presentación del PC Portátil
Acerca de este Manual de Usuario
Notas sobre este Manual
Precauciones de Seguridad
Preparación del PC Portátil
Podrían existir diferencias entre su PC portátil y las ilustraciones que se muestran en este manual. Por favor, considere su PC como la opción correcta.
Las fotografías e iconos de este manual son empleados con fines explicativos, por lo tanto pueden no coincidir con el producto real.
Acerca de este Manual de Usuario
Está leyendo el manual de usuario de su PC Portátil. Este manual proporciona información sobre los distintos elementos del PC Portátil y su uso. A continuación se enumeran los principales apartados de este manual:
- Introducción al PC Portátil
Presenta el PC Portátil y el manual de usuario.
- Descripción de los componentes
Proporciona información acerca de los componentes del PC Portátil.
- Introducción
Proporciona información para comenzar a utilizar el PC Portátil.
- Uso del PC Portátil
Proporciona información acerca del uso de los componentes del PC Portátil.
- Apéndice
Presenta accesorios opcionales y le proporciona información adicional.
Notas sobre este Manual
A lo largo de este manual se han introducido ciertas notas que debe tener en cuenta para realizar ciertas tareas de forma más segura y completa. Estas notas presentan distintos niveles de importancia descritos a continuación:
NOTA: Consejos e información para ayudar a completar una tarea.
SUGERENCIA: Consejos e Información útil para usuarios avanzados.
¡PRECAUCIÓN! Información vital acerca de las acciones que se deben evitar para que no se produzcan daños en componentes, datos o de carácter personal.
¡ADVERTENCIA! Información para evitar daños en componentes, datos o de carácter personal.
<> Los textos enmarcados en <> o [ ] representan una tecla del teclado; no teclee <> [ ] o [ ] y los caracteres marcados.
Precauciones de Seguridad
Las siguientes precauciones de seguridad aumentarán la vida útil de su PC Portátil. Siga todas las precauciones e instrucciones. Exceptuando lo descrito en este manual, para todo servicio técnico consulte con personal cualificado. No utilice cables, accesorios u otros periféricos que estén dañados. No use disolventes fuertes tales como la gasolina u otros productos químicos sobre o cerca de la superficie de este PC Portátil.
¡PRECAUCIÓN! Desconecte el cable de corriente y retire la batería antes de hacer una limpieza. Limpie el PC Portátil usando una esponja limpia de celulosa o alguna tela mojada en una solución con detergentes no abrasivos y algo de agua tibia. Retire todo resto de humedad con una tela seca.
NO colocar sobre superficies de trabajo desiguales o inestables. Consulte con personal cualificado si la cubierta ha sido dañada.
NO presione ni toque el panel de visualización. No ponga el PC Portátil junto a objetos pequeños que puedan llegar a rayar o introducirse dentro del mismo.
NO exponer a ambientes sucios o polvorientos. NO operar durante una fuga de gas.
NO poner la base del PC Portátil sobre el regazo o cualquier otra parte del cuerpo durante un extenso período de tiempo si está encendido o si está cargándose. De esta forma podrá prevenir lesiones causadas por la exposición al calor.
PC Portátil debería utilizarse entornos con temperaturas ambiente entre 5°C/41°F y 35°C/95°F.
NO colocar o dejar caer objetos sobre el PC Portátil y no introduzca ningún objeto extraño dentro del mismo.
NO exponer a fuertes campos magnéticos o eléctricos.
NO exponer, o usar cerca de líquidos, lluvia o humedad. NO usar el Módem durante tormentas eléctricas.
Advertencia de seguridad para baterías:
NO arroje la batería al fuego NO cortocircuite los contactos NO desmonte la batería
POTENCIA DE ENTRADA: Consulte la etiqueta en la parte inferior del PC Portátil para asegurarse de que su adaptador se ajusta a la clasificación indicada.
NO transporte ni cubra su PC portátil mientras está encendido si hay materiales que puedan impedir la libre circulación del aire por sus conductos de refrigeración (como por ejemplo dentro de una maleta).
NO arroje el PC Portátil a contenedores municipales. Este producto ha sido diseñado para permitir la reutilización y el reciclaje de sus componentes. El símbolo del aspa sobre el contenedor con ruedas indica que el producto (equipo eléctrico y electrónico y batería de celdas de botón con contenido en mercurio) no debe ser desechado con los residuos municipales. Compruebe las regulaciones locales en materia de desecho de productos electrónicos.
NO elimine la batería junto con sus residuos municipales. El símbolo del contenedor cruzado con el aspa indica que la batería no debe eliminarse junto con los residuos municipales.
Procedimientos de Transporte
Para transportar el PC Portátil, usted debe apagarlo y desconectar todos los periféricos externos para prevenir daños en los conectores. Los cabezales de escritura del disco duro se alejan del mismo cuando el PC Portátil está apagado para prevenir rayar la superficie del disco mientras se esté transportando. No debe transportar el PC Portátil si éste está en funcionamiento. Cierre el panel de visualización y verifique que esté bien cerrado para proteger tanto el teclado como la pantalla misma.
¡PRECAUCIÓN! El tinte de la superficie del PC Portátil es muy delicado. Tenga cuidado de no frotar o rayar las superficies de su PC Portátil.
Cubra su PC Portátil
Adquiera una bolsa de viaje para proteger su PC Portátil contra suciedades, agua, golpes, o arañazos.
Cargue las Baterías
Si quiere usar la batería, asegúrese de que ésta y cualquier batería opcional estén totalmente cargadas antes de emprender un viaje largo. Recuerde que el transformador de corriente carga las baterías en la medida en que éste esté enchufado al PC Portátil y a alguna fuente de corriente. Sea consciente de que toma mucho más tiempo cargar la batería cuando el PC Portátil está en uso.
Precauciones en Aviones
Contacte con su aerolínea si desea usar el PC Portátil en el avión. La mayoría de las aerolíneas tendrán ciertas restricciones para el uso de dispositivos electrónicos. Éstas permitirán el uso de aparatos electrónicos entre el despegue y el aterrizaje pero no durante los mismos.
¡PRECAUCIÓN! Hay tres tipos principales de mecanismos de seguridad en los aeropuertos: Máquinas de rayos X (usadas sobre objetos colocados sobre cintas corredizas), detectores magnéticos (usados sobre personas que pasan a través de los sitios de control), y las varitas magnéticas (mecanismos de mano usados sobre personas o sobre algún objeto individual). Usted puede enviar su PC Portátil y disquetes a través de las máquinas de rayos X del aeropuerto. Sin embargo, es recomendable que el PC Portátil no sea expuesto a detectores magnéticos o varitas magnéticas manuales.
Modelos con 3G ^(1) : genera emisiones de onda de radio que pueden causar interferencias eléctricas y se deben usar en lugares que no prohíban tales dispositivos. Tome precauciones durante el uso.
!ADVERTENCIA¡ Es necesario DESACTIVAR la función 3G en áreas con riesgo de explosión, como por ejemplo gasolineras, depósitos de sustancias químicas y en perímetros de voladuras.
Preparación del PC Portátil
Aquí se incluyen sólo instrucciones rápidas para la utilización de su PC Portátil. Lea las páginas posteriores para obtener una información más detallada.

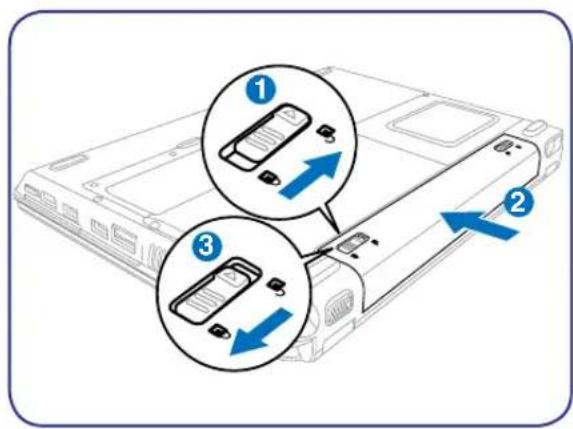

1. Instale la batería 2. Conecte el PC Portátil a una fuente de alimentación alterna

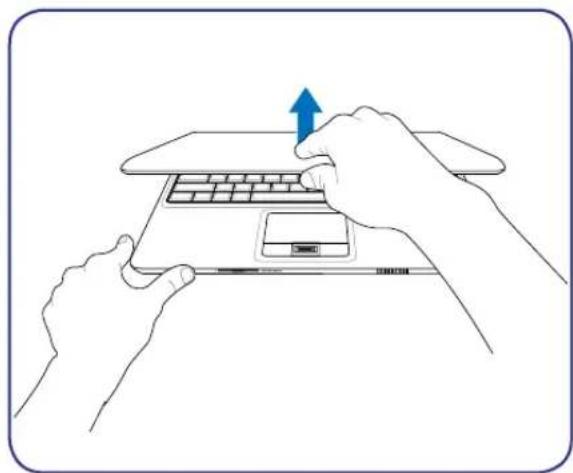

3. Abra el panel de visualización 4. Encienda el PC Portátil
¡PRECAUCIÓN! Al abrirla, no fuerce la pantalla hasta la posición horizontal, ya que las bisagras podrían romperse. nunca levante el PC Portátil tirando de la pantalla.
El interruptor de encendido permite encender, apagar, suspender o hibernar el PC Portátil. El comportamiento real del interruptor de encendido se puede personalizar a través del panel de control de opciones de energía.
1
Introducción al PC Portátil
2. Descripción de los Componentes
Elementos Básicos del PC Portátil
Podrían existir diferencias entre su PC portátil y las ilustraciones que se muestran en este manual. Por favor, considere su PC como la opción correcta.
Las fotos e iconos de este manual son usados con fines ilustrativos y pueden diferir con los usados en el producto.
Vista Superior
Consulte la ilustración siguiente para identificar los componentes a este lado del PC portátil.
El teclado puede diferir según el territorio.
1 Indicador de Cámara
El indicador de cámara se activa cuando la cámara integrada está en uso. La cámara podría ser activada automáticamente por su software de soporte.
2 Cámara (sólo ciertos modelos)
La cámara integrada permite tomar fotografías o grabar vídeo. Se puede utilizar en aplicaciones de videoconferencia y otras aplicaciones interactivas.
3 Pantalla
El PC portátil utiliza un panel plano ultralimpio que ofrece una excelente calidad de imagen similar a la de los monitores de escritorio, sin radiaciones dañinas ni parpadeos, por lo que es más saludable para los ojos. Utilice un paño suave sin líquidos químicos para su limpieza. Utilice agua corriente en caso necesario. ADVERTENCIA: El panel de pantalla es frágil. No lo doble ni presione.
4 Express Gate/ Tecla Power4Gear eXtreme
Presione este botón para abrir Express Gate cuando el PC portátil esté apagado. Los detalles se describen en la sección 3.
5 Botón de encendido
El interruptor de encendido permite encender, apagar, suspender o hibernar el PC Portátil. El comportamiento real del interruptor de encendido se puede personalizar a través del panel de control “Opciones de energía”.
6 Indicadores de Estado
Los indicadores de estado representan varias condiciones del hardware/software. Los detalles se describen en la sección 3.
7 Teclado
Teclado El teclado dispone de teclas de tamaño normal con un cómodo desplazamiento (profundidad a la que la tecla puede pulsarse), así como de un reposamuñecas. Posee dos teclas de funciones Windows™ para facilitar la navegación dentro de este sistema operativo.
8 □ Dispositivo Señalizador Touchpad y Botones
El Touchpad, junto con sus botones, es un dispositivo señalizador que presenta las mismas funciones que un ratón de sobremesa. La función de desplazamiento controlado por software está disponible tras la instalación de la utilidad del Touchpad incluido para facilitar el desplazamiento en Windows o la navegación por Internet.
9 Escáner de huellas dactilares (en modelos concretos)
El escáner para huellas digitales permite el uso de software de seguridad que utiliza huellas digitales como claves para identificar al usuario.
2
Descripción de los Componentes

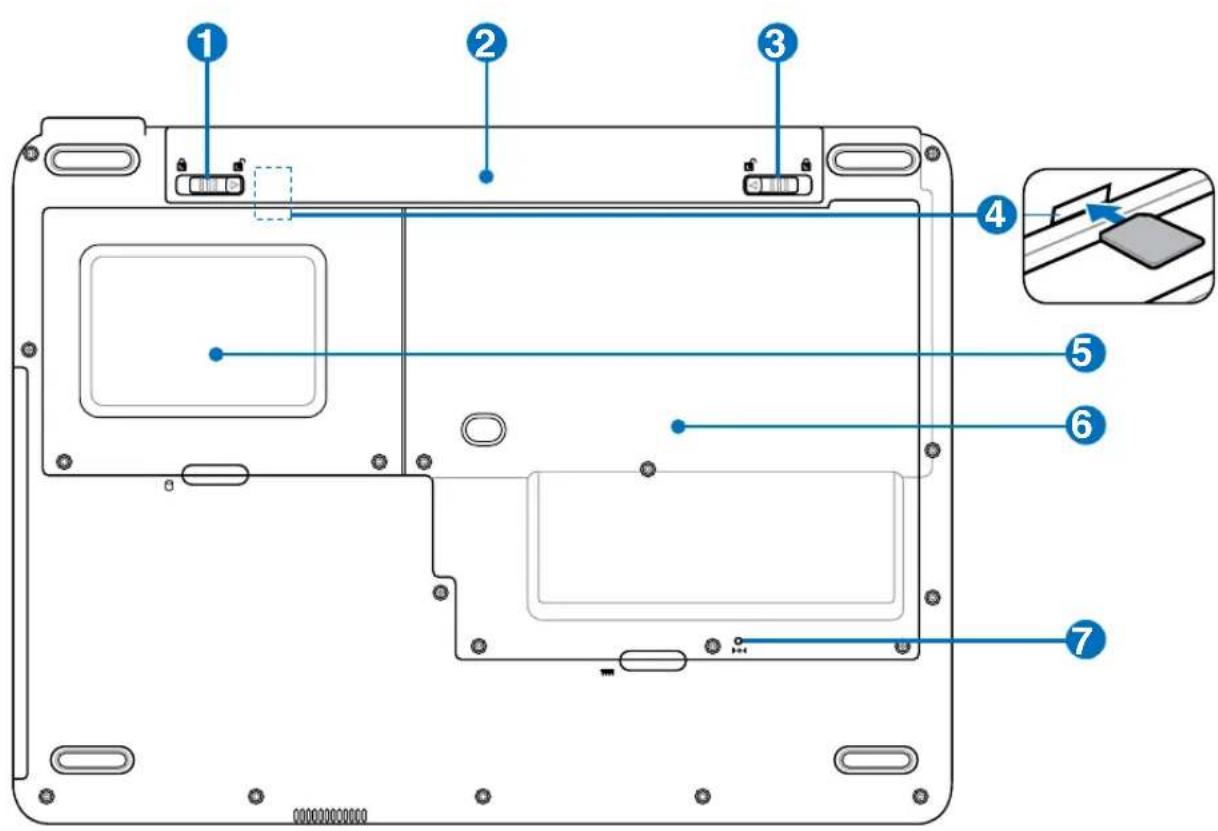

Vista Inferior
Consulte la ilustración siguiente para identificar los componentes a este lado del PC portátil.
La apariencia de la parte inferior puede variar según modelos.
El tamaño de la batería podría variar dependiendo del modelo.
¡ADVERTENCIA! La parte inferior del portátil puede llegar a sobrecalentarse. Tenga cuidado al manipular el PC Portátil mientras esté en funcionamiento o lo haya estado recientemente. Se considera normal que alcance altas temperaturas durante la recarga de baterías o en funcionamiento. No utilice el PC Portátil en superficies blandas tales como camas o sofás que podrían bloquear los sistemas de ventilación. NO COLOQUE EL PC PORTÁTIL EN EL REGAZO O EN OTRAS ZONAS DEL CUERPO PARA EVITAR DAÑOS PRODUCIDOS POR EL CALOR.
1 Bloqueo de batería - Resorte
El resorte de bloqueo de la batería se utiliza para mantener la batería en su posición. Si la batería se encuentra insertada, quedará bloqueada automáticamente. Para extraer la batería deberá mantener este resorte en posición de desbloqueo.
② □ Batería
La batería se carga automáticamente cuando se conecta a una toma de corriente de corriente alterna. Ésta proporciona alimentación al PC Portátil cuando éste no está conectado a dicha toma. De esta forma es posible utilizar el PC Portátil en desplazamientos. La autonomía de la batería varía en función del uso y de las especificaciones del equipo portátil. La batería no puede ser desmantelada y debe ser reemplazada como una sola unidad.
③ Bloqueo de batería - Manual
El sistema manual de bloqueo de batería se utiliza para mantener la batería ajustada apropiadamente. Sitúe el sistema de bloqueo manual a la posición de desbloqueo para insertar o retirar la batería. Recuerde situar el sistema de bloqueo manual a la posición de bloqueo después de insertar la batería.
4 Compartimento para tarjetas SIM (en modelos concretos)
El compartimento para tarjetas SIM permite insertar una tarjeta SIM móvil para funciones 3G.

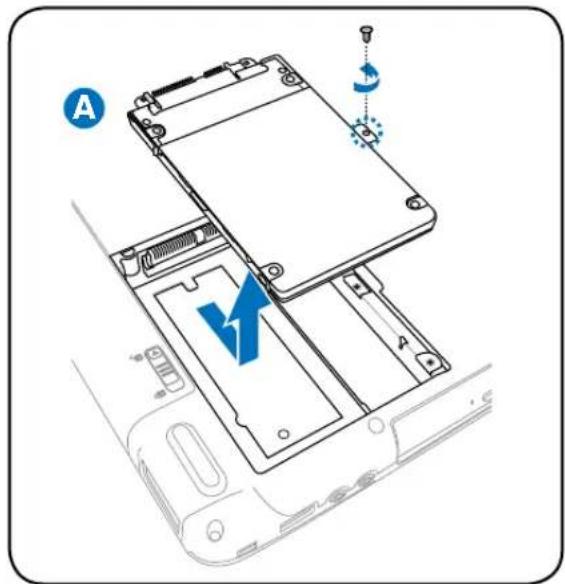

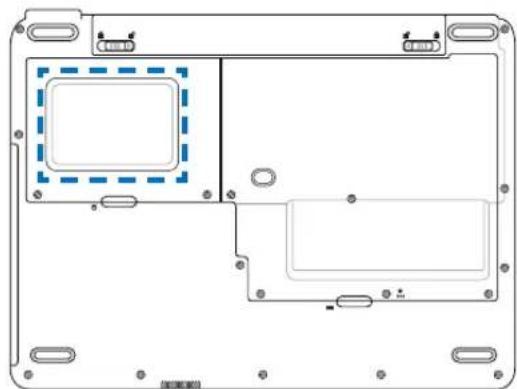

5 Compartimiento del Disco Duro
La unidad de disco duro está protegida dentro de un Compartimiento. Visite un centro de servicio técnico o un distribuidor autorizado para obtener información sobre las actualizaciones de las unidades de disco duro para su equipo portátil. Adquiera unidades de disco duro solamente a los distribuidores autorizados de este equipo portátil para garantizar la compatibilidad y fiabilidad máximas.
El compartimento de memoria contiene una ranura de expansión para memoria adicional. La memoria adicional aumentará el rendimiento de aplicaciones disminuyendo el acceso al disco duro. La BIOS detecta automáticamente la cantidad de memoria que hay en el sistema, y configura la CMOS consecuentemente durante el proceso POST (Power-On-Self-Test). Después de haber instalado la memoria no es necesaria ninguna instalación de Hardware ni Software (incluyendo la BIOS). Visite un centro de servicio técnico autorizado o a su proveedor para obtener información acerca de las actualizaciones de memoria para el PC Portátil. Adquiera módulos de expansión exclusivamente de proveedores autorizados para este PC Portátil con el fin de asegurar la máxima compatibilidad y fiabilidad.
Compatimento para Unidad Central de Proceso (CPU)
Algunos equipos portátiles incorporan un diseño de procesador para zócalo que permite la actualización a procesadores más rápidos si éstos se encuentran disponibles. Algunos modelos cuentan con un diseño ULV muy compacto, pero que no puede ser actualizado. Visite un servicio técnico o distribuidor autorizado para obtener información sobre actualizaciones.
¡PRECAUCIÓN! La extracción por parte del usuario del procesador o de la unidad de disco duro anulará la garantía.

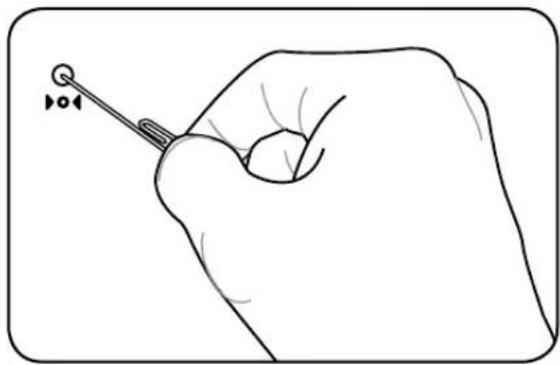

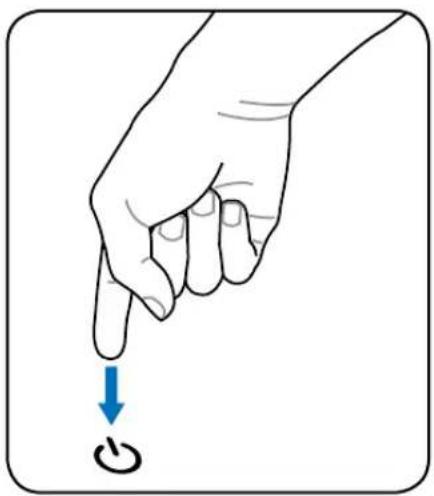

7 Botón de Apagado (Emergencia)
Si el sistema operativo no se puede cerrar o reiniciar correctamente, puede presionar el botón de reinicio con un clip de papel enderezado para APAGAR el PC Portátil.
2
Descripción de los Componentes
Vista Lado izquierdo
Consulte la ilustración siguiente para identificar los componentes a este lado del PC portátil.
1 DCIN Entrada de corriente continua (DC)
El adaptador de corriente que se suministra con el PC portátil convierte de AC a DC para el uso con esta clavija. La alimentación que se proporciona mediante esta clavija suministra corriente al PC Portátil y carga la batería interna. Para prevenir daños en el PC Portátil y/o en la batería, utilice siempre el adaptador de corriente que se incluye. ATENCIÓN: EL ADAPTADOR PODRÍA CALENTARSE MIENTRAS SE UTILIZA. NO CUBRA EL ADAPTADOR Y MANTÉNGALO LEJOS DE SU CUERPO.
② Aperturas de ventilación
Las aperturas de ventilación permiten que el aire frío entre en el PC Portátil y el caliente salga de éste.
IMPORTANTE! Asegúrese de que los orificios de ventilación no sean bloqueados por papeles, libros, ropa, cables o cualquier otro objeto; de lo contrario, el equipo podría sobrecalentarse.
3 ESATA Puerto combinado E-SATA y USB (2.0/1.1) (en modelos seleccionados)
SATA Externo o eSATA permite la conexión externa de dispositivos Serial-ATA para utilizarlos en el interior del equipo. Es hasta seis veces más rápido que USB 2.0 y 1394 como solución de almacenamiento externo y también admite conexión en caliente utilizando cables blindados y conectores de hasta dos metros.
4 Puerto USB (2.0/1.1)
El Bus Serie Universal (USB) es compatible con dispositivos USB 2.0 o USB 1.1 tales como teclados, dispositivos de señalización, cámaras, unidades de disco duro, impresoras y escáneres que pueden ser conectados en serie y con tasas de transferencia de hasta 12Mb/seg. (USB 1.1) o 480Mb/seg. (USB 2.0). La interfaz USB permite que muchos dispositivos puedan funcionar simultáneamente en un solo equipo, con periféricos como teclados USB y algunos de los monitores más modernos comportándose como sitios o concentradores USB complementarios. USB admite la conexión en caliente de dispositivos, de forma que los periféricos pueden conectarse o desconectarse sin tener que reiniciar el PC.
⑤ HDMI Puerto HDMI (en modelos concretos)
HDMI (High-Definition Multimedia Interface, es decir, Interfaz multimedia de alta definición) es una interfaz digital de audio y vídeo no comprimidos existente entre cualquier fuente de audio y vídeo (como por ejemplo un descodificador, un reproductor de DVD y un receptor de A/V) y un monitor de audio y/o vídeo (como por ejemplo un televisor digital es decir, DTV). Admite vídeo estándar, mejorado o de alta definición, más audio digital multicanal en un solo cable. Transmite todas las normas HDTV ATSC y admite audio digital de 8 canales con ancho de banda suficiente para alojar futuras mejoras o requisitos.
6 Conmutador de conexión inalámbrica
Permite activar o desactivar las conexiones LAN inalámbrica y Bluetooth integradas (sólo en algunos modelos). Al activarse se enciende el indicador de estado de conexión inalámbrica. Antes de su uso es necesario configurar Windows.
7 Ranura para tarjeta ExpressCard
Existe una ranura para tarjetas ExpressCard 26 terminales compatible con tarjetas de expansión ExpressCard/34 mm. Este nuevo interfaz es más rápido ya que usa un Bus serie con soporte USB 2.0 y PCI Express en vez de los Bus en paralelo usados por la ranura para tarjetas PC. (No compatible con tarjetas PCMCIA anteriores).
2
Descripción de los Componentes
Vista Lado Derecho
Consulte la ilustración siguiente para identificar los componentes a este lado del PC portátil.
El PC portátil se comercializa en varios modelos con diferentes unidades ópticas. Dependiendo del modelo, la unidad óptica admitirá discos compactos (CD) y/o discos de vídeo digital (DVD) con funciones de grabación (R) o reescritura (RW). Consulte las especificaciones de comercialización para obtener más detalles sobre cada modelo.

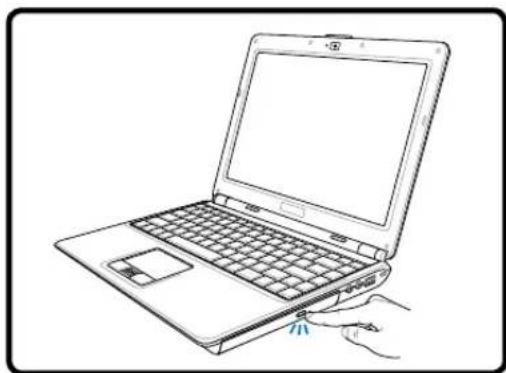

2 Unidad Óptica: Expulsión Electrónica
El sistema de expulsión de la unidad óptica cuenta con un botón de expulsión electrónica para abrir la bandeja. También puede expulsar la bandeja de la unidad óptica mediante cualquier reproductor de software o haciendo clic con el botón secundario en la unidad óptica en el icono “Mi PC” de Windows™.
3 Unidad Óptica: Expulsión de Emergencia (localización variable dependiendo del modelo)
La expulsión de emergencia se utiliza para expulsar la bandeja de la unidad óptica en caso de que la expulsión electrónica no funcione. No utilice la expulsión de emergencia en lugar de la expulsión electrónica.
4 Conector de salida SPDIF
Este conector permite conectar dispositivos compatibles con SPDIF (Sony/Philips Digital Interface) y extraer sonido digital. Utilice esta función para convertir el PC Portátil en un sistema de entretenimiento doméstico de alta fidelidad.
Conector de salida para auriculares
El conector hembra para auriculares estéreo (1/8 pulgadas) se utiliza para enviar la señal de salida de audio del equipo portátil a altavoces o auriculares amplificados. Al utilizar este conector hemblos altavoces integrados se deshabilitarán automáticamente.
5 Conector de Entrada de Micrófono
El conector mono para micrófono (1/8 de pulgada) puede usarse para conectar un micrófono externo o señales de salida de un dispositivo de sonido. Al usar este conector el micrófono integrado se desactiva automáticamente. Utilice esta función para realizar vídeo-conferencias, narraciones de voz, o grabaciones de sonido sencillas.
6 Puerto USB (2.0/1.1)

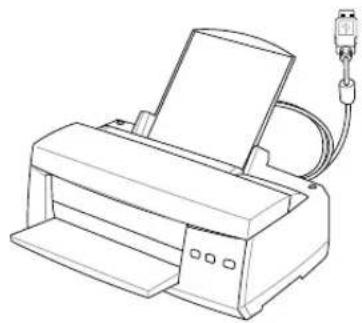

El Bus Serie Universal (USB) es compatible con dispositivos USB 2.0 o USB 1.1 tales como teclados, dispositivos de señalización, cámaras, unidades de disco duro, impresoras y escáneres que pueden ser conectados en serie y con tasas de transferencia de hasta 12Mb/seg. (USB 1.1) o 480Mb/seg. (USB 2.0). La interfaz USB permite que muchos dispositivos puedan funcionar simultáneamente en un solo equipo, con periféricos como teclados USB y algunos de los monitores más modernos comportándose como sitios o concentradores USB complementarios. USB admite la conexión en caliente de dispositivos, de forma que los periféricos pueden conectarse o desconectarse sin tener que reiniciar el PC.
7 Puerto de bloqueo Kensington®
El puerto de bloqueo Kensington ^® permite asegurar el PC Portátil mediante el uso de los productos de seguridad para PC Portátiles compatibles con Kensington ^® . Estos productos de seguridad suelen incluir un cable metálico y un sistema de bloqueo que evita que el PC Portátil pueda moverse de un objeto fijo. Algunos de los productos de seguridad incluyen un detector de movimiento para que suene una alarma cuando el equipo se mueva de su sitio.
2
Descripción de los Componentes
Vista Frontal
Consulte la ilustración siguiente para identificar los componentes a este lado del PC portátil.
1 Ranura para Tarjetas de Memoria Flash
Normalmente tendría que adquirir un lector de tarjetas de memoria externo por separado para utilizar tarjetas de memoria de dispositivos, como cámaras digitales, reproductores MP3, teléfonos móviles y PDAs. Este PC portátil posee un lector de tarjetas de memoria que permite leer y grabar cómodamente diversos tipos de tarjetas de memoria, como se menciona a continuación en este manual.
2 Sistema de Altavoces
El sistema de altavoces integrado le permitirá escuchar sonidos sin necesidad de otros accesorios externos. El sistema de sonido multimedia incluye un controlador digital que produce un sonido rico y vibrante (los resultados pueden mejorarse con altavoces o auriculares estéreo externos). Las funciones de sonido son controladas por software.
Vista Posterior
Consulte la ilustración siguiente para identificar los componentes a este lado del PC portátil.
El puerto LAN RJ-45 de ocho contactos es más grande que el puerto de Módem RJ-11 y admite un cable Ethernet estándar para establecer conexión con una red de área local. El conector integrado permite un uso cómodo sin necesidad de utilizar adaptadores adicionales.
2 □ Salida para Pantalla (Monitor)
El puerto D-sub de 15 pines para monitor soporta dispositivos VGA estándar compatibles tales como monitores o proyectores para permitir la visualización en una pantalla externa mayor.
2
Descripción de los Componentes
3. Introducción
Utilizando la Alimentación por Corriente Alterna (AC)
Utilizando la Alimentación por Baterías
Encendido del PC Portátil
Comprobando el Nivel de Energía de la Batería
Opciones de energía
Modos de administración de energía
Funciones Especiales del Teclado
Interruptores e indicadores de estado
Podrían existir diferencias entre su PC portátil y las ilustraciones que se muestran en este manual. Por favor, considere su PC como la opción correcta.
Las fotos e iconos de este manual son usados con motivos ilustrativos y pueden ser diferir con los usados en el producto.
Sistema de Alimentación
Utilizando la alimentación por Corriente Alterna (AC)
La alimentación del PC Portátil consta de dos partes: el adaptador de alimentación y el sistema de alimentación por baterías. El adaptador de alimentación convierte la energía de AC procedente de un toma de corriente eléctrica en alimentación DC que es la que consume el equipo portátil. El PC Portátil incluye un adaptador universal AC-DC. Esto significa que puede conectar el cable de alimentación a cualquier enchufe de 110V-120V o 220V-240V sin necesidad de configurar interruptores o utilizar convertidores. Algunos países podrían necesitar un adaptador para la conexión a un estándar diferente.
La mayoría de los hoteles ofrecen enchufes universales que soportan distintos cables de potencia así como distintos voltajes. Siempre es mejor preguntar a un viajero con experiencia acerca de los enchufes AC a la hora de llevar adaptadores de potencia a otros países.
SUGERENCIA: puede adquirir kits de viaje para el PC Portátil que incluyen adaptadores de alimentación y de Módem para prácticamente todos los países.
¡ADVERTENCIA! NO conecte el cable de alimentación AC a una toma de suministro eléctrico AC antes de conectar la clavija DC al PC portátil. Si lo hace podría dañar el adaptador AC-DC.
¡PRECAUCIÓN! Pueden ocurrir daños si utiliza un adaptador diferente al suministrado o utiliza el adaptador del PC Portátil con otros dispositivos. Si el adaptador expulsa humo, chispas o está muy caliente, pida ayuda. Pida ayuda si sospecha que el adaptador no funciona correctamente. Un fallo en el adaptador AC-DC puede dañar tanto la batería opcional como el PC Portátil.
Este PC Portátil incluye un conector de dos o tres puntas dependiendo de su territorio. Si se proporciona un conector de tres puntas, deberá usar un enchufe AC con toma de tierra o un adaptador con toma de tierra apropiado para asegurar un funcionamiento seguro del PC portátil.
¡ADVERTENCIA! EL ADAPTADOR PODRÍA CALENTARSE MIENTRAS SE UTILIZA. NO CUBRA EL ADAPTADOR Y MANTÉNGALO LEJOS DE SU CUERPO.
Desconecte el adaptador de alimentación o desactive la toma de suministro eléctrico AC para minimizar el consumo de potencia mientras el PC portátil no se encuentre en uso.
Utilizando la alimentación por batería
El PC Portátil está diseñado para trabajar con una batería extraíble. Esta batería consta de una serie de celdas alojadas conjuntamente. Una batería completamente cargada proporciona varias horas de autonomía, que se pueden prolongar mediante las funciones de ahorro de energía que se encuentran en la configuración del BIOS. Las baterías adicionales son opcionales y se pueden adquirir por separado en puntos de venta para equipos portátiles.
Instalación y extracción de la batería
Puede que el PC Portátil no tenga instalada la batería. Si es así, siga los procedimientos siguientes para hacerlo.
¡PRECAUCIÓN! No intente retirar la batería cuando el PC Portátil esté encendido, ya que puede ocasionar la pérdida de los datos con los que estaba trabajando.
Para instalar la batería:
Para retirar la batería:
¡PRECAUCIÓN! Utilice solamente baterías y adaptadores que se incluyen el PC Portátil o que estén específicamente aprobados por el fabricante o el distribuidor para su uso con este modelo. De otro modo podrían producirse daños en éste.
Cuidados de la batería
La batería del PC Portátil, como todas las baterías recargables, tiene un límite en el número de veces que puede recargarse. Si la batería se agota y se carga por completo una vez al día, ésta durará más de un año, pero ello dependerá de la temperatura ambiental, de la humedad y de cómo se use el PC Portátil. Lo ideal sería que la batería se usara en un rango de temperaturas de entre 10°C y 29°C (50°F y 85°F). También tendrá que tener en cuenta que la temperatura interna del PC Portátil es superior a la temperatura externa. Cualquier temperatura por encima o por debajo de ese intervalo acortará la vida de la batería. En cualquier caso, el tiempo de uso de la batería disminuirá de forma eventual y deberá adquirir una nueva batería en un distribuidor autorizado para este PC Portátil. Debido a la naturaleza caduca de las baterías, no se recomienda comprar baterías adicionales para su almacenamiento.
¡ADVERTENCIA! Por razones de seguridad, NO arroje la batería al fuego, NO cortocircuite los contactos, y NO desmantele la batería. Si observa alguna anomalía o daño en la batería causados por algún impacto, apague el PC Portátil y contacte con un centro de servicio autorizado.
Encendido del PC Portátil
El mensaje de encendido del PC Portátil aparecerá en pantalla cuando pulse Encender. Si es necesario, puede ajustar el brillo de la pantalla utilizando las teclas de acceso directo o “hot keys”. Si necesita acceder a la configuración de la BIOS, ya sea para modificar o para establecer una configuración, pulse [F2] durante el proceso de inicialización. Si pulsa [Tab] en el momento en el que aparece la pantalla de presentación (splash screen), podrá visualizar la información estándar de inicio como la versión de la BIOS. Pulse [Esc] y podrá acceder a un menú de arranque con posibilidad de selección de arranque desde las unidades de las que disponga.
¡PRECAUCIÓN! Para proteger la unidad de disco duro, espere siempre al menos 5 segundos tras apagar su PC Portátil antes de volverlo a encender.
NOTA: Antes del arranque, la pantalla parpadeará al encenderse. Esto forma parte de la rutina de comprobación del PC Portátil y no es un problema de la pantalla.
¡ADVERTENCIA! NO transporte ni cubra su PC portátil mientras está encendido si hay materiales que puedan impedir la libre circulación del aire por sus conductos de refrigeración (como por ejemplo dentro de una maleta).
Comprobación automática de encendido (POST, Power-On Self Test)
Cuando encienda el PC Portátil, se sucederán una serie de comprobaciones controladas por el software que reciben el nombre de Comprobación automática de encendido (“Power-On Self Test” o POST). El software que controla el POST está instalado como una parte permanente de la estructura del PC Portátil. El POST incluye un registro de la configuración del Hardware del PC Portátil que sirve para hacer una comprobación del sistema. Este registro se crea mediante el programa de Configuración de la BIOS. Si el POST detecta una diferencia entre los datos del registro y el Hardware existente, un mensaje aparecerá en la pantalla que le indicará que debe corregir este problema a través de la configuración de la BIOS. En la mayoría de los casos, este registro es correcto en el momento de recibir de fábrica el PC Portátil. Cuando las comprobaciones hayan finalizado, y si no ha precargado el disco duro con un sistema operativo, obtendrá el siguiente mensaje: “No se ha encontrado ningún sistema operativo” (“No operating system found”). Esto indica que el disco duro se ha detectado correctamente y está preparado para la instalación de un nuevo sistema operativo.
Tecnología para el Control y Generación de Informes de forma Automática
El S.M.A.R.T. (Self Monitoring and Reporting Technology, Tecnología de detección y autocontrol) Comprobará el controlador del disco duro durante el POST y le avisará si éste precisa atención. Si durante la inicialización visualiza algún aviso crítico sobre el disco duro, haga una copia de seguridad de los datos y ejecute el programa de comprobación de disco de Windows. Para ejecutar el programa de comprobación de disco de Windows: Haga clic en Inicio >Mi PC >haga clic derecho en una unidad de disco >seleccione Propiedades >haga clic en la ficha Herramientas >haga clic en Comprobar ahora >haga clic en Inicio. También puede seleccionar “Explorar ... sectores” para realizar una exploración más eficaz, aunque el proceso tardará más en finalizar.
IMPORTANTE! Si los avisos continuan después de la carga del controlador del disco duro, debería llevar su Portátil PC al servicio. Puede perder datos si continua su uso.
Comprobando el nivel de alimentación de la batería
El sistema de la batería implementa la norma Smart Battery (Batería inteligente) en el entorno de Windows, lo que permite a la batería informar de forma precisa del porcentaje de carga restante que queda en la misma. Una batería completamente cargada proporciona energía al PC Portátil para trabajar durante horas. Tenga en cuenta que la cifra real varía en función de los siguientes factores: la forma de utilizar las funciones de ahorro de energía, los hábitos de trabajo generales, el procesador, el tamaño de la memoria del sistema y el tamaño de la pantalla.
Las capturas de pantalla mostradas aquí solo son ejemplos que podrían no reflejar lo que aparece realmente en su sistema.
si omite la advertencia de carga baja de la batería, el PC Portátil entrará eventualmente en el modo de suspensión (Windows utiliza el modo Suspender a RAM de forma predeterminada).
Pulse con el botón principal el icono de la batería
Pulse con el botón secundario
el icono de la batería
Mantenga el cursor sobre el icono de la batería sin adaptador de alimentación.
Mantenga el cursor sobre el icono de la batería con adaptador de alimentación.
¡ADVERTENCIA! STR (Suspend-to-RAM, Suspender a RAM) no dura mucho tiempo cuando la batería está agotada. STD (Suspend-to-Disk, Suspender a disco) no es lo mismo que APAGAR el equipo. STD requiere una pequeña cantidad de energía y no funcionará si ésta no está disponible porque se haya agotado la batería o porque no haya fuente de alimentación (por ejemplo si se retira tanto el adaptador como la batería).
Carga de la batería
Antes de utilizar el PC Portátil en carretera o de forma móvil, deberá cargar la batería. La batería comienza a cargarse en cuanto el PC Portátil es conectado una fuente de alimentación externa. Cargue completamente la batería antes de utilizarla por primera vez. Una nueva batería debe cargarse completamente antes de desconectar el PC Portátil de una fuente de alimentación externa. La batería tarda unas horas en cargarse completamente cuando el PC Portátil está apagado y puede tardar dos veces más cuando el portátil está en operación. La luz de carga de la batería se apaga cuando la batería está cargada.
La batería comenzará a cargarse cuando la carga restante caiga por debajo del 95%. Ello evitará que la batería se cargue con demasiada frecuencia. Minimizar los ciclos de recarga permite prolongar la vida de la batería.
La batería dejará de cargarse si la temperatura o el voltaje de la batería son demasiado altos.
¡ADVERTENCIA! No deje la batería descargada. La batería se descarga con el tiempo. Si la batería no está en uso, debe ser recargada al menos cada tres meses para evitar que no pueda ser recargada.
Opciones de energía
El interruptor de alimentación ENCIENDE y APAGA el equipo portátil o activa los modos de suspensión o hibernación en el mismo. El comportamiento real del interruptor de alimentación se puede personalizar a través del cuadro de diálogo “Opciones de energía” del Panel de control de Windows.
Para otras opciones, como “Cambiar de usuario, Reiniciar, Suspender o Apagar”, haga clic en la punta de flecha situada junto al icono del candado.
Procesos de reinicio
Tras realizar cambios en su sistema operativo, es posible que necesite reiniciar el sistema. Algunos procedimientos de instalación le mostrarán un cuadro de diálogo que le permitirá el reinicio. Para reiniciar el sistema manualmente, elija Reiniciar.
¡PRECAUCIÓN! Para proteger la unidad de disco duro, espere al menos 5 segundos después de APAGAR el equipo portátil antes de volverlo a ENCENDER.
Apagado de emergencia
En el caso en que su sistema operativo no pueda apagarse o reiniciarse apropiadamente, existen dos formas optativas para apagar su PC Portátil:
(1) Mantenga pulsado el botón de encendido durante más de 4 segundos, o bien
(2) Pulse el botón de apagado ▶○◀.
Utilice un clip de papel enderezado para presionar el botón de apagado.
¡PRECAUCIÓN! No utilice el apagado de emergencia mientras se escriben datos; si lo hace, éstos podrían perderse o ser destruidos.
Modos de administración de energía
El PC portátil dispone de varias funciones de ahorro de energía automáticas o ajustables que puede utilizar para maximizar la vida de la batería y reducir el coste total de propiedad (TCO). Puede controlar algunas de estas características a través del menú Power (Energía) del sistema de configuración BIOS. Las opciones de administración de energía ACPI se configuran por medio del sistema operativo. Las funciones de gestión de energía se han diseñado para ahorrar la máxima cantidad de electricidad posible estableciendo los componentes en un modo de bajo consumo, y activándolos sólo cuando se solicita su uso.
Suspensión e Hibernación

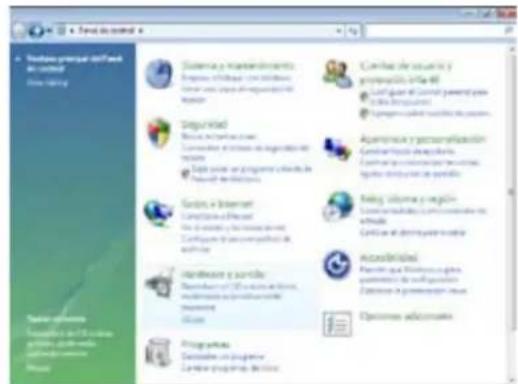

Puede configurar las opciones de administración de energía a través de Windows > Panel de control > Administración de energía. En Configuración de sistema, puede definir la opción “Suspender / Hibernar” o “Apagar” al cerrar el panel de pantalla o pulsar el botón de encendido. Los modos “Suspender” e “Hibernar” ahorran energía cuando su PC portátil no se encuentra en uso, desactivando ciertos componentes. Al continuar con su trabajo, aparece de nuevo su último estado (como un documento desplazado a la mitad o un e-mail redactado). “Apagar” cerrará todas las aplicaciones y le preguntará si desea guardar su trabajo, si no lo ha guardado ya.
Suspender equivale al modo Suspend-to-RAM (STR). Esta función almac sus datos actuales en la memoria RAM mientras se desactivan muchos de los componentes. Dado que la memoria RAM es volátil, es necesario recurrir a la alimentación para mantener los datos. Haga clic en el botón Inicio y en la flecha situada junto al icono de bloqueo para ver esta opción También puede utilizar la función rápida de teclado [Fn F1] para activar este modo. Podrá recuperar el sistema pulsando cualquier tecla, excepto [Fn]. (NOTA: el indicador de alimentación parpadeará en este modo).
Hibernar es equivalente al modo Suspend-to-Disk (STD), y almacena sus datos actuales en el disco duro. Así no es necesario mantener activa la memoria RAM, reduciendo considerablemente el consumo de energía, aunque no eliminándolo, dado que existen ciertos componentes que necesitan recibir alimentación. "Hibernar" ahorra más energía que "Suspender". Haga clic en el botón Inicio y en la flecha situada junto al icono de bloqueo para ver esta opción. Puede recuperar el sistema pulsando el botón de encendido. (NOTA: el indicador de alimentación se desactivará en este modo).
Control térmico de energía
Existen tres métodos de gestión energética para controlar el estado térmico del PC portátil. El usuario no puede configurar dichos controles y deben conocerse en el caso de que el PC entre en alguno de ellos. Las siguientes temperaturas representan la temperatura del chasis (no de la CPU).
- El ventilador se enciende como sistema de refrigeración activo cuando la temperatura alcanza el límite de seguridad.
- La CPU reduce su velocidad como sistema de refrigeración pasivo si la temperatura excede el límite de seguridad.
- El sistema se apaga como sistema de refrigeración crítico si la temperatura excede el límite superior de seguridad.
Funciones Especiales del Teclado
Teclas coloreadas de acceso directo
A continuación se definen las teclas coloreadas de acceso directo del PC Portátil. Sólo podrá acceder a los comandos indicados en color, pulsando en primer lugar la tecla de función la vez que pulsa sobre la tecla correspondiente al comando que desee ejecutar.
La ubicación de las teclas de acceso directo puede variar dependiendo del modelo, pero las funciones se mantienen iguales. Siga los iconos en lugar de las teclas de función.
Icono “Zz” (F1): establece el modo Suspender en el equipo portátil (en el modo Guardar en RAM o Guardar en Disco, dependiendo del parámetro del botón de suspensión establecido en la configuración de ahorro de energía)
Icono de Torre de Radio (F2): Sólo en modelos con adaptadores inalámbricos: Activa/Desactiva la Red de Área Local inalámbrica o Bluetooth (en modelos seleccionados) mostrando un menú en pantalla. El indicador correspondiente se iluminará si el elemento ha sido activado. Para usar estos dispositivos es necesario configurar Windows para ello.
Icono de sobre (F3): Al pulsar este botón se ejecutará su aplicación de correo electrónico mientras está ejecutando Windows.
Icono “e” (F4): Pulsando este botón iniciará la aplicación de navegación por Internet en Windows.
Icono de sol coloreado (F5): Reduce el brillo de la pantalla.
Icono de sol vacío (F6): Aumenta el brillo de la pantalla
Icono LCD (F7): Enciende y apaga la pantalla. También extiende el área de la pantalla (en algunos modelos) para rellenar la totalidad de la misma cuando se usan modos de baja resolución.
Iconos LCD/Monitor (F8): Cambia entre la pantalla L del portátil y el monitor externo en esta serie: LCD del portátil -> Monitor Externo -> Ambos. (Esta función no se activa en 256 colores, seleccione Color superior en Configuración de propiedades de pantalla). NOTA: Conecte un monitor externo antes de iniciar el PC Portátil.
Panel táctil con una cruz (F9): Al pulsar este botón BLOQUEARÁ (desactivado) o DESBLOQUEARÁ (activado) el panel táctil. El bloqueo de la pantalla táctil evitará que se mueva el cursor accidentalmente mientras se teclea y se utiliza mejor con un dispositivo de señalización externo como un ratón. NOTA: Los modelos seleccionados poseen un indicador entre los botones del panel táctil que se ilumina cuando se el panel se DESBLOQUEA (activado) y se apaga cuando el panel se BLOQUEA (desactivado).
Teclas coloreadas de acceso directo (Cont.)
Icono de Altavoces (F10):
Activa/Desactiva los altavoces (sólo en Sistemas Operativos Windows).
Altavoz con flecha hacia abajo (F11):
Decrementa el volumen de los altavoces (sólo en Sistemas Operativos Windows).
Altavoz con flecha hacia arriba (F12):
Incrementa el volumen de los altavoces (sólo en Sistemas Operativos Windows).
Num Lk (Ins): Activa o desactiva el teclado numérico. Le permite el uso de una mayo proporción del teclado para la entrada de números.
Scr LK (Del): Activa y desactiva el bloqueo de desplazamiento. Le permite el uso de una mayor proporción del teclado para la navegación por celdas.
Fn+C: Activa / desactiva la función de mejora de imagen “Splendid Video Intelligence Technology”. Esta función permite seleccionar diferentes tipos de configuración de color en
pantalla para mejorar el brillo, contraste, tono de piel y la saturación del color rojo, verde y azul de forma independiente. Es posible ver el modo actual a través del sistema de información en pantalla (on-screen display u OSD).
Fn+V: Abre la aplicación "ASUS Life Frame".
Botón Power4 Gear+ (Fn+Barra Espaciadora):
El botón Power4 Gear+ cambia el ahorro de energía entre varios modos de ahorro de energía.
Los modos de ahorro de energía controlan muchos aspectos del PC portátil para maximizar el rendimiento según el tiempo de batería restante. Al conectar o desconectar el adaptador de energía, el sistema alterna automáticamente entre el modo AC y el modo de batería. Puede ver el modo en el que se encuentra actualmente por medio del menú en pantalla (OSD).
Teclas Microsoft Windows™
Hay dos teclas especiales Windows ^TM en el teclado que se describen a continuación.
La tecla con el logotipo de Windows ^TM activa el menú Inicio situado en la parte inferior izquierda del escritorio de Windows ^TM .
La otra tecla, que se asemeja a un menú Windows ^™ con un cursor pequeño, activa las propiedades del menú y equivale a pulsar el botón de la derecha del ratón sobre un objeto Windows ^™ .
El teclado como teclado numérico
El teclado numérico está localizado en el teclado y consiste en 15 teclas que permiten la introducción de valores numéricos de una manera más conveniente. Estas teclas con doble función están etiquetadas en naranja sobre las mismas. Las asignaciones numéricas están localizadas en la esquina superior derecha de cada tecla como se muestra en la figura. Cuando se activa el teclado numérico presionando [Fn][Ins/Num LK], la luz LED del bloqueo numérico (number lock) estará encendida. Si un teclado externo está conectado, presionando [Ins/Num LK] en el teclado externo habilitará/ deshabilitará el teclado numérico (NumLock) en ambos teclados al mismo tiempo. Para deshabilitar el teclado numérico, presione las teclas [Fn][Ins/Num LK] en el PC Portátil.
El teclado como cursores
El teclado puede ser utilizado como cursores sin importar si el bloqueo numérico está activado o desactivado para facilitar el desplazamiento mientras se introducen datos numéricos en hojas de cálculo o aplicaciones similares.
Con el Bloqueo Numérico desactivado, pulse [Fn] y una de las teclas del cursor que se muestran en la figura. Por ejemplo, [Fn][8] hacia arriba, [Fn][K] hacia abajo, [Fn][U] hacia la izquierda y [Fn][O] hacia la derecha.
Con el Bloqueo Numérico activado, pulse [Mayús] y una de las teclas del cursor que se muestran a continuación. Por ejemplo, [Mayús][8] hacia arriba, [Mayús][K] hacia abajo, [Mayús][U] hacia la izquierda y [Mayús][O] hacia la derecha.
Aquí se ilustran los símbolos en forma de flecha como referencia. En realidad no se muestran así en el teclado.
Interruptores e indicadores de estado
Interruptores
Presione este botón para abrir Express Gate mientras el PC portátil esté apagado. Consulte el manual de usuario de Express Gate para más información.
El botón Power4Gear eXtreme alterna entre los distintos modos de ahorro de energía. Los modos de ahorro de energía controlan muchos aspectos del PC portátil para maximizar el rendimiento frente a la duración de la batería. Al conectar o desconectar el
adaptador de energía, el sistema alterna automáticamente entre el modo AC y el modo de batería. El modo seleccionado se mostrará en la pantalla.
Botón de encendido
El interruptor de encendido permite encender, apagar, suspender o hibernar el PC Portátil. El comportamiento real del interruptor de encendido se puede personalizar a través del panel de control “Opciones de energía”.
Interruptores e indicadores de estado (Cont.)
Indicadores de estado
Indicador de alimentación
El indicador de suspensión parpadea cuando el PC portátil se encuentra en el modo Suspend-to-RAM (Suspender). El indicador se apaga cuando el PC portátil se encuentra apagado o en el modo Suspend-to-Disk (Hibernar). El indicador de alimentación parpadea cuando el PC Portátil se encuentra ENCENDIDO, y parpadea lentamente si el PC Portátil se encuentra en el modo Suspend-to-RAM (Suspender).
Indicador de Carga de Batería
El indicador de carga de batería es un LED que indica el estado de la batería de la siguiente manera:
Encendido: La batería del PC portátil se está cargando.
Apagado: La batería del PC portátil está cargada o completamente agotada.
Parpadeo: Cuando está activado, la carga de la batería es inferior al 10% y la alimentación por corriente alterna AC no está disponible (sin conexión).
Indicador de LAN inalámbrica
Esta sección es sólo aplicable a modelos con conexión LAN inalámbrica y/o Bluetooth integrada. Si la red LAN inalámbrica integrada está activada, el indicador se ilumina. (Antes de su uso es necesario configurar Windows)
Indicador de Actividad de Unidad
Indica que el PC Portátil está accediendo a uno o más dispositivos de almacenamiento tales como el disco duro. La luz parpadea proporcionalmente al tiempo de acceso.
Indicador de Bloqueo de Mayúsculas
Indica que el bloqueo de mayúsculas [Bloq Mayús] se encuentra activado cuando se ilumina. El bloqueo de mayúsculas permite la escritura de algunas letras del teclado en mayúsculas (p.ej., A, B, C). Cuando la luz del bloqueo de mayúsculas está apagada, las letras escritas serán minúsculas (p.ej., a, b, c).
Teclas de control multimedia (en determinados modelos)
Las teclas de control multimedia permiten controlar cómodamente las aplicaciones multimedia. A continuación se define el significado de cada tecla de control multimedia del PC Portátil.
Algunas funciones de teclas de control podrían diferir, dependiendo del modelo de PC Portátil.
Utilice la tecla [Fn] en combinación con las teclas de flecha para utilizar las funciones de control del CD.
Reproducir / Pausar CD
Mientras el CD está detenido, inicia la reproducción del CD.
Mientras el CD está en reproducción, pausa la reproducción del CD.
Detener CD
Mientras el CD está detenido: expulsa la bandeja de CD.
Mientras el CD está en reproducción: detiene la reproducción del CD.
Saltar a pista anterior en CD (retroceder) y reducir volumen de audio
Durante la reproducción del CD, este botón tiene dos funciones:
Pista: al pulsarlo una vez volverá a reproducirse la pista actual desde el principio. Si vuelve a pulsarlo, saltará a la pista previous (anterior).
Sonido: mantenga pulsado este botón para decrease (reducir) el volumen de sonido.
Saltar a pista siguiente en CD (avance rápido) y aumentar volumen de audi
Durante la reproducción del CD, este botón tiene dos funciones:
Pista: púlselo una vez para saltar a la pista next (siguiente) durante la reproducción de un CD.
Sonido: mantenga pulsado este botón para increase (aumentar) el volumen de sonido.
Controles de volumen de sonido
Fn + Icono de altavoces (F10): alterna entre la ACTIVACIÓN y
DESACTIVACIÓN del volumen de sonido
Fn + Icono de altavoz, flecha hacia abajo (F11): reduce el volumen.
Fn + Icono de altavoz, flecha hacia arriba (F12): aumenta el volumen.
3
Introducción
4. Uso del PC Portátil
Dispositivo Señalizador
Dispositivos de Almacenamiento
Tarjeta de Expansión
Unidad Óptica
Lector de Tarjetas de Memoria Flash
Unidad de Disco Duro
Memoria (RAM)
Conexiones
Conexión de Red
Conexión a Red de Área Local Inalámbrica
(sólo en modelos seleccionados)
Conexión inalámbrica a través de Bluetooth
(sólo en modelos seleccionados)
TPM (Módulo de Plataforma de Confianza - Trusted Platform
Module) (sólo en modelos seleccionados)
Registro de huellas dactilares (en modelos concretos)
Monitor 3G (en determinados modelos y algunos territorios)
Podrían existir diferencias entre su PC portátil y las ilustraciones que se muestran en este manual. Por favor, considere su PC como la opción correcta.
Las fotos e iconos de este manual son usados con motivos ilustrativos y pueden ser distintos a los usados en el producto.
Dispositivo Señalizador
El dispositivo señalizador del PC Portátil, o "Touchpad", es totalmente compatible con todos los ratones de dos o tres botones y con los ratones PS/2 con ruedas de desplazamiento. El Touchpad es sensible a la presión y no tiene elementos móviles, con lo que no presenta problemas mecánicos. Para trabajar con algunas aplicaciones informáticas es necesario un controlador de dispositivo.
¡PRECAUCIÓN! No utilice ningún objeto en lugar de su dedo para hacer funcionar la pantalla táctil o podrían producirse daños en la superficie de ésta.
Usando el Touchpad
Una ligera presión con la yema del dedo basta para operar el Touchpad. El Touchpad, al ser sensible electroestáticamente, no puede ser utilizado con otros objetos que no sean los dedos. La función primaria de la pantalla táctil es mover el cursor y seleccionar elementos mostrados en la pantalla utilizando la yema del dedo en vez de un ratón estándar de sobremesa. Consulte la figura de la derecha para utilizar el Touchpad correctamente.
Moviendo el cursor
Coloque su dedo en el centro de la pantalla táctil y deslícelo en cualquier dirección para mover el cursor.
Desplazamiento (en modelos seleccionados)
Deslice el dedo hacia arriba o hacia abajo sobre el lado derecho para desplazar una ventana hacia arriba o hacia abajo.
Existe una función de desplazamiento controlada por software que estará disponible después de instalar la utilidad del panel táctil suministrada, que le permitirá navegar fácilmente por Windows o la web.
Ilustraciones del uso del Touchpad
Hacer clic/Dar golpecitos - Con el cursor sobre un elemento, pulse el botón izquierdo o utilice el dedo para tocar suavemente el Touchpad, manteniendo el dedo hasta que se seleccione dicho elemento. Elemento seleccionado cambiará de color. Los siguientes dos ejemplos consiguen el mismo resultado.
Haciendo clic
Pulse la tecla del cursor izquierdo y suelte.
Dando golpecitos
De forma suave pero rápida golpee el Touchpad.
Hacer doble clic/Dar dos golpecitos - Se trata de una técnica común para ejecutar un programa directamente desde el icono que seleccione. Sitúe el cursor sobre el icono de la aplicación que desee ejecutar, pulse el botón izquierdo o dé un golpe suave sobre el panel dos veces muy seguidas y el sistema ejecutará el programa correspondiente. Si el intervalo entre los clics o los golpecitos es demasiado largo, la operación no se llevará a cabo. Puede ajustar la velocidad para efectuar el doble clic desde el Panel de control “Ratón” de Windows. Los siguientes dos ejemplos consiguen el mismo resultado.
Haciendo
doble clic
Pulse el botón izquierdo dos veces y suelte.
Dando dos
golpecitos
De forma suave pero rápida golpee dos veces el Touchpad.
Arrastrar - “Arrastrar” significa recoger un elemento y situarlo en cualquier otro lugar de la pantalla. Puede mover el cursor hacia elemento que desee seleccionar y mientras mantiene pulsado el botón izquierdo mueva el cursor hasta la ubicación deseada y suelte el botón o, simplemente, dé dos golpecitos sobre elemento y manténgalo así mientras arrastra elemento con el dedo. Los siguientes dos ejemplos consiguen el mismo resultado.
Haciendo clic y arrastrando Dando golpecitos y arrastrando
Mantenga pulsado el botón izquierdo y deslice el dedo por el Touchpad.
Cuidado del Touchpad
El Touchpad es un dispositivo sensible al tacto. Si no se usa correctamente, puede dañarse con facilidad. Tenga en cuenta las siguientes precauciones.
- Compruebe que el Touchpad no entre en contacto con suciedad, líquidos o aceites.
- No toque el Touchpad con los dedos sucios o húmedos.
- No deposite objetos pesados en el Touchpad o en sus botones.
- No raye la superficie del Touchpad con las uñas ni con ningún objeto contundente.
El Touchpad responde al movimiento y no a la fuerza. No golpee éste con demasiada fuerza. El que golpee de forma más intensa no significa que aumente la efectividad del Touchpad. El Touchpad responde mejor ante presiones suaves.
Desactivación automática del panel táctil
Los modelos de PC portátil con conjuntos de chips más modernos podrán desactivar automáticamente el panel táctil del PC portátil al conectar un ratón USB externo. Esta función suele estar desactivada. Para activarla, seleccione la opción en el Panel de control de Windows > Propiedades de ratón > Configuración de dispositivo.

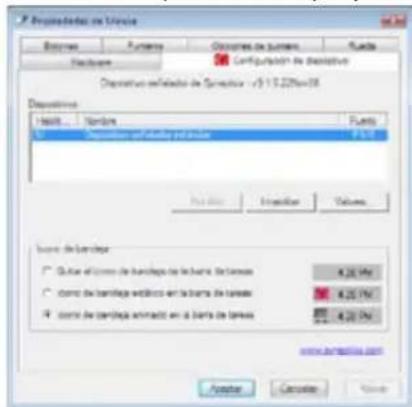

Busque las propiedades de Mouse en el "Panel de control".
Modelos con panel táctil Synaptics.
Seleccione esta opción para activar la función.
Modelos con panel táctil ALPS.
Seleccione esta opción para activar la función.
Dispositivos de Almacenamiento
Los dispositivos de almacenamiento permiten al PC Portátil leer o escribir documentos, imágenes, y otros archivos a varios tipos de dispositivos de almacenamiento de datos. Este PC Portátil dispone de los siguientes dispositivos de almacenamiento:
• Tarjeta de Expansión
- Unidad óptica
• Lector de memoria Flash
- Unidad de disco duro
Tarjeta de Expansión
Una ranura ExpressCard de 26 pines soporta una tarjeta de expansión ExpressCard de 34mm o una tarjeta de expansión ExpressCard de 54mm. Este nuevo interfaz tiene soporte USB 2.0 y PCI, y es más rápido que Bus paralelo en la ranura para tarjeta PC (Este sistema no es compatible con tarjetas PCMCIA).
Insertando una tarjeta de expansión
-
Si la ranura para tarjetas ExpressCard tiene un protector, retírelo usando las instrucciones "Retirando una tarjeta Expresscard" en el siguiente apartado.
-
Inserte la tarjeta ExpressCard con la parte del conector primero y la etiqueta hacia arriba. Tarjetas ExpressCards estándares serán leídas por el PC Portátil cuando estén completamente insertadas.
-
Conecte con cuidado cualquier cable o adaptador que la tarjeta ExpressCard necesite. Normalmente los conectores sólo podrán ser insertados en una única orientación. Busque una etiqueta, icono, o marca en una cara del conector que representará la parte superior.
Retirando una tarjeta de expansión
La ranura ExpressCard no posee un botón de expulsión. Pulse la tarjeta ExpressCard hacia dentro para liberar y expulsar la tarjeta. Pulse de nuevo el botón extendido para expulsar la tarjeta. Tire con cuidado de la tarjeta para sacarla de la ranura.
Insertando un disco óptico
- Con el PC Portátil encendido, pulse el botón de expulsión de la unidad para expulsar la bandeja parcialmente.
- Tire suavemente del panel frontal de la unidad y deslice la bandeja hacia fuera todo el recorrido. Tenga cuidado de no tocar la lente óptica del la unidad y otros mecanismos. Asegúrese de que no hay objetos que puedan quedar atascados bajo la bandeja de la unidad.
- Sujete el disco por los bordes y coloque el disco con la cara impresa hacia arriba. Empuje la bandeja desde ambos lados del orificio central hasta que entre en el soporte con un chasquido. Cuando el disco quede correctamente colocado, el soporte central debe sobresalir del disco.
- Empuje lentamente la bandeja de la unidad hacia dentro. La unidad comenzará a leer la tabla de contenidos del disco (TOC). Cuando la unidad se detenga, el disco estará preparado para ser utilizado.
Es normal que se oiga y se sienta el disco girando dentro de la unidad óptica mientras se leen los datos de la misma.
Unidad óptica (Cont.)
Expulsando el disco óptico
Expulse la bandeja y levante con suavidad el borde del disco hacia arriba desde un ángulo para extraer el disco de la unidad.
Expulsión de emergencia
El sistema de expulsión de emergencia está localizado en un agujero en la unidad óptica y se utiliza para expulsar la bandeja de la unidad óptica en caso de que la expulsión electrónica no funcione. No utilice la expulsión de emergencia en lugar de la expulsión electrónica. Nota: Asegúrese de no pinchar el indicador de actividad localizado en la misma área.
Usando la Unidad Óptica
Los discos y el equipo óptico deben manipularse con mucho cuidado dado el mecanismo de precisión que incluyen. Recuerde las instrucciones de seguridad del fabricante del CD. A diferencia de las unidades ópticas de los equipos de sobremesa, el PC Portátil utiliza un soporte para sujetar el CD en su sitio, independientemente del ángulo en el que se encuentre la unidad. Cuando introduzca un CD, es importante que lo empuje sobre el soporte central o la bandeja de la unidad podría rayar el CD.
¡ADVERTENCIA! Si el CD no queda correctamente ajustado en la parte central, éste puede resultar dañado al cerrar la bandeja. Vigile el CD y cierre la bandeja lentamente para evitar daños.
Debe existir una letra de unidad de CD aunque no haya ningún CD en dicha unidad. Cuando haya insertado un CD correctamente, podrá obtener acceso a los datos contenido en él como si de una unidad de disco duro se tratara, con la excepción de que no podrá escribir ni cambiar el contenido del CD. Mediante el software adecuado, una unidad óptica con funciones de escritura permitirá la utilización de discos CD-R(W) o DVD-R(W) como si fueran unidades de discos duros con funciones de escritura, eliminación y edición.
Es normal que haya vibración en todas las unidades ópticas debido a la impresión o la falta de balance en CDs. Para reducir la vibración, utilice el PC Portátil en una superficie plana y no coloque etiquetas en el CD.
Escuchando CDs de sonido
Las unidades ópticas pueden reproducir CD de audio, pero sólo una unidad DVD-ROM puede reproducir audio DVD. Inserte el CD de audio y Windows™ abrirá de forma automática un reproductor de audio y empezará la reproducción de los temas. Dependiendo del disco audio del DVD y del software instalado, es posible que tenga que abrir un reproductor de DVD para escuchar el audio DVD. Puede ajustar el volumen con las teclas de función del teclado o desde el icono del altavoz Windows™ en la barra de tareas.
Lector de Tarjetas de Memoria Flash
Normalmente para utilizar tarjetas de memoria flash es necesario adquirir por separado un lector de tarjetas de memoria PCMCIA. Con ello puede usar tarjetas de dispositivos tales como cámaras digitales, reproductores MP3, teléfonos móviles y PDAs. Este PC Portátil dispone de un lector de tarjetas de memoria incorporado que puede leer las tarjetas de memoria mostradas a continuación. El lector de tarjetas flash incorporado no sólo resulta adecuado sino que también es más rápido que la mayoría de los lectores de tarjetas de memoria, ya que utiliza el Bus PCI de gran ancho de banda.
¡IMPORTANTE! La compatibilidad de las tarjetas de memoria flash dependerá del modelo de PC Portátil y de las especificaciones de la tarjeta de memoria flash. Las especificaciones de las tarjetas de memoria flash cambian constantemente, de forma que es posible que el nivel de compatibilidad se vea modificado sin previo aviso.
Ejemplos de tarjetas de memoria flash
¡PRECAUCIÓN! No retire nunca las tarjetas durante o inmediatamente después de leer, copiar, formatear o eliminar datos de la tarjeta, o podría producirse una pérdida de datos.
¡ADVERTENCIA! Para evitar la pérdida de datos, utilice la función "Quitar hardware de forma segura" en la barra de tareas antes de extraer la tarjeta de memoria flash.
Unidad de Disco Duro
Las unidades de disco duro tienen una capacidad mayor y pueden funcionar a velocidades muy superiores a unidades de disco o CD-ROM. Las unidades IDE mejoradas permiten una solución de almacenamiento masivo segura, rápida y de coste efectivo en la industria del almacenamiento en PC. El PC portátil incluye un disco duro extraíble. En la actualidad, discos duros IDE soportan la función S.M.A.R.T. (Self Monitoring and Reporting Technology – Tecnología de Control e Informe Automáticos) para detectar posibles errores o fallos en el disco duro antes de que estos ocurran. Para actualizaciones, por favor visite un servicio técnico o punto de venta autorizado.
¡PRECAUCIÓN! Una manipulación inadecuada durante la transmisión podría dañar el disco duro. Manipule su PC Portátil con cuidado y manteniéndolo alejado de la electricidad estática y de fuertes vibraciones o impactos. El disco duro es el componente más sensible del PC Portátil y sería el primer o único componente que resultaría dañado si el PC Portátil sufriera una caída
¡ADVERTENCIA! Desconecte todos los periféricos conectados, cualquier línea de teléfono o telecomunicación y el conector (como la fuente de alimentación externa, la batería, etc.) antes de extraer la cubierta del disco duro.
Extraer la unidad de disco duro:
La memoria adicional aumentará el rendimiento de las aplicaciones reduciendo el acceso al disco duro. La unidad de disco duro está protegida dentro de un Compartimiento. Visite un centro de servicio técnico o un distribuidor autorizado para obtener información sobre las actualizaciones de las unidades de disco duro para su equipo portátil. Adquiera unidades de disco duro solamente a los distribuidores autorizados de este equipo portátil para garantizar la compatibilidad y fiabilidad máximas.
Seleccione esta opción para habilitar esta función.
El BIOS detecta automáticamente la cantidad de memoria del sistema y configura la memoria CMOS durante el proceso de prueba automática de encendido (POST, Power-On-Self-Test). No es necesario configurar el hardware ni el software (incluido el BIOS) después de instalar la memoria.
¡ADVERTENCIA! Desconecte todos los periféricos conectados, cualquier línea de teléfono o telecomunicación y el conector de alimentación (como la fuente de alimentación externa, la batería, etc.) antes de instalar o extraer la memoria.
Instalar una tarjeta de memoria:
Extraer una tarjeta de memoria:
El Módem y la red integrados no se pueden instalar posteriormente como parte de una actualización. Después de la compra, el Módem y la red se pueden instalar como una tarjeta de PC (PCMCIA).
Conexión a Red
Conecte un cable de red, con conectores RJ-45 en cada extremo, al puerto de Módem/red situado en el PC Portátil y el otro extremo a un concentrador o interruptor. Para velocidades 100 BASE-T, el cable de red deberá ser de categoría 5 (no categoría 3) con doble cableado. Si piensa utilizar la interfaz a 100Mbps, debe estar conectado a un concentrador 100 BASE-TX BASE-T (no a un concentrador BASE-T4). Para 10Base-T, utilice cableado doble de categoría 3, 4 ó 5. Se admiten transferencias 10/100 Mbps Full-Dúplex sobre este PC Portátil pero es necesaria una conexión a un concentrador o conmutador de red con "dúplex" activado. El valor predeterminado del software es utilizar la configuración más rápida de forma que no se requiera intervención del usuario.
1000BASE-T (o Gigabit) solamente se admite en modelos seleccionados.
Cable Par Trenzado
El cable utilizado para conectar la tarjeta Ethernet a un dispositivo de red (en general, un concentrador (Hub) o un conmutador (Switch)) es del tipo Ethernet de pares trenzados (TPE, Twisted Pair Ethernet). Los conectores de cada extremo se denominan conectores RJ-45, que no son compatibles con los conectores telefónico RJ-11. Si conecta dos equipos conjuntamente sin un concentrador entre ellos, necesitará un cable de red cruzado.
Cable de red con conectores RJ-45
Ejemplo de PC Portátil conectado a un Concentrador de red o Conmutador para utilizarlo con la controladora Ethernet incorporada.
Conexión Inalámbrica a Red de Área Local (sólo en modelos seleccionados)
El dispositivo para Redes Inalámbricas opcional es un adaptador Ethernet compacto y fácil de usar. Implementando el estándar IEEE 802.11 para Redes de Área Local Inalámbricas (WLAN), este dispositivo es capaz de realizar trasmisiones de datos de manera rápida utilizando la tecnologías de Espectro Ensanchado mediante Secuencia Directa (Direct Sequence Spread Spectrum -DSSS-) y Multiplexación por División de Frecuencia Ortogonal (Orthogonal Frequency Division Multiplexing -OFDM-) en frecuencias de 2.4GHz/5GHz. Este dispositivo para Redes Inalámbricas opcional es compatible hacia atrás con estándares anteriores al IEEE 802.11 permitiendo una comunicación sin fisuras entre diferentes estándares de Redes de Área Local.
El dispositivo para redes inalámbricas opcional es un adaptador cliente que soporta modos de Infraestructura y Ad-Hoc, dandole flexibilidad a las configuraciones actuales y futuras para su Red de Área Local en distancias de hasta 40 metros entre el cliente y el punto de acceso.
Para añadir seguridad a sus comunicaciones inalámbricas, el dispositivo para Redes Inalámbricas opcional incorpora los eficientes sistemas Wired Equivalent Privacy (WEP) y Wi-Fi Protected Access (WPA). WEP es un sistema de encriptación de 64-bit/128-bit y WPA es un sistema de acceso protegido a la Red.
Por seguridad, NO se conecte a redes inseguras; de lo contrario, la información transmitida sin cifrar podría ser visible a los demás.
Modo Ad-hoc
El modo Ad-hoc permite al PC Portátil conectar a otro dispositivo inalámbrico. No es necesario ningún Punto de Acceso (AP) en este entorno inalámbrico.
(Todos los dispositivos deberán disponer de adaptadores de Red de Area Local compatibles con el estándar 802.11)
Modo Infraestructura
El Modo Infraestructura permite al PC Portátil y a otros dispositivos inalámbricos unirse a una red inalámbrica creada por un Punto de Acceso (AP) (de venta por separado) que actúa como enlazador central para que clientes inalámbricos puedan establecer comunicaciones entre ellos o con una Red que no sea inalámbrica.
(Todos los dispositivos deberán disponer de adaptadores de Red de Área Local compatibles con el estándar 802.11)
Ejemplos de conexión de un PC Portátil a una Red Inalámbrica.
Conexión a red inalámbrica de Windows Conexión a una red
- Active el interruptor de conexión inalámbrica si es necesario en su modelo (consulte la lista de interruptores en la Sección 3).
- Pulse varias veces [FN F2] hasta que se muestre el mensaje Wireless LAN ON (Red inalámbrica activada) o WLAN & Bluetooth ON (WLAN y Bluetooth activado).
2b. También puede hacer doble clic en el icono de la consola inalámbrica de la barra de tareas para seleccionar Red inalámbrica + Bluetooth o sólo Bluetooth.
- Podrá ver el icono de red "Not Connected" (No conectado).
- Haga clic derecho en el icono de red y seleccione Connect to a network (Conectar a una red).
- Seleccione "Show Wireless" (Mostrar redes inalámbricas) para ver cuántas redes hay en su zona.
- Seleccione la red inalámbrica a la que desee conectarse.
- Al conectar, es posible que tenga que introducir una contraseña.
- Después de establecer la conexión se mostrará el mensaje "Connected" (Conectado).
Conexión Inalámbrica Bluetooth (sólo en modelos seleccionados)
PCs Portátiles con tecnología Bluetooth eliminan la necesidad de cables para conectar dispositivos con Bluetooth. Ejemplos de estos dispositivos pueden ser PCs Portátiles, PCs de sobremesa, teléfonos móviles o PDAs.
Si su PC Portátil no incluyen Bluetooth integrado, necesitará conectar un módulo Bluetooth de tipo USB o Tarjeta PC.
Teléfonos móviles con Bluetooth
Es posible conectar su teléfono móvil de forma inalámbrica. Dependiendo de las capacidades del teléfono móvil, podrá transferir datos de agenda, fotos, ficheros de sonido, etc. o ser utilizado como Módem para conectar a Internet. También podría utilizar el teléfono con el PC Portátil para enviar mensajes SMS.
PCs de sobremesa o PDAs con Bluetooth
Es posible conectar con otro PC o PDA de forma inalámbrica e intercambiar archivos, compartir periféricos o compartir conexiones a Internet o a una Red de Área Local. También puede utilizar teclados o ratones compatibles con Bluetooth.
Activar y abrir la utilidad Bluetooth
Este proceso se puede utilizar para añadir casi cualquier dispositivo Bluetooth. Consulte el Apéndice para más información.
- ENCIENDA el concentrador inalámbrico si es necesario para su modelo (consulte los concentradores en la Sección 3).
- Pulse varias veces [FN F2] hasta que se muestre el mensaje Wireless LAN ON (Red inalámbrica activada) o WLAN & Bluetooth ON (WLAN y Bluetooth activado).
2b. También puede hacer doble clic en el icono de la consola inalámbrica de la barra de tareas para seleccionar Red inalámbrica + Bluetooth o sólo Bluetooth.
- Seleccione Add a Bluetooth Device (Añadir un 3b. También puede abrir Bluetooth Devices dispositivo Bluetooth) en el menú de la barra de tareas. (Dispositivos Bluetooth) desde el panel de control de Windows.
TPM (Módulo de Plataforma de Confianza - Trusted Platform Module) (sólo en modelos seleccionados)
El TPM, o Trusted Platform Module (modulo plataforma de confianza), es un dispositivo hardware de seguridad integrado en placa madre que genera claves para encriptaciones. Es una solución basada en hardware que ayuda a prevenir ataques de hackers que buscan capturar contraseña o claves de encriptación en datos sensibles. TPM proporciona la habilidad de ejecutar aplicaciones en PCs or PCs Portátiles de manera más segura y realizar transacciones y comunicaciones de forma más fiable.
Las funciones de seguridad proporcionadas por el TPM son soportadas internamente por las siguientes capacidades criptográficas de cada TPM: Hashing, generación de números aleatorios, generación de claves asimétricas, y codificación / decodificación asimétrica. Cada TPM individual en cada PC individual tiene una firma unica que se inicia durante el proceso de fabricación de chips de silicio que aumenta la efectividad en confianza y seguridad. Cada TPM individual deberá tener un propietario (Owner) antes de que sea usado como dispositivo de seguridad.
Aplicaciones TPM
TPM es útil para cualquier usuario que esté interesado en proporcionar una nueva capa de seguridad a su sistema informático. Cuando el TPM trabaja en conjunción con software opcional de seguridad, proporciona un sistema de seguridad general, con capacidad de protección de archivos y elementos relacionados con la seguridad en correos electrónicos y privacidad. TPM ayuda a proporcionar una seguridad mayor que la que proporciona la BIOS del sistema, Sistema Operativo, o cualquier aplicación que no sea TPM. TPM (Módulo de Plataforma de Confianza - Trusted Platform Module) (SÓLO en modelos seleccionados)
El TPM esta desactivado por defecto. Utilice la configuración de la BIOS para activarlo.
Activar la seguridad TPM
Entre en el sistema de Configuración BIOS (pulse [F2] durante el inicio del sistema).
En la página Security (Seguridad), establezca la opción TPM Security(TPM Seguridad) en [Enabled] (Activado)
Importante: Utilice la función "Restore" (Restaurar) o "Migration" (Migración) de su aplicación TPM para hacer una copia de seguridad de sus datos de seguridad TPM.
Borrar los datos de seguridad TPM
Si se instala Supervisor Password (Contraseña de supervisor), aparecerá la pantalla TPM Security Clear (Borrar seguridad TPM). Utilice esta opción para borrar todos los datos asegurados por TPM. (Tendrá que reiniciar el PC Portátil después de establecer la contraseña para poder ver la opción de seguridad).
Importante: Realice periódicamente una copia de seguridad de sus datos asegurados con TPM.
Registro de huellas dactilares (en modelos concretos)
Puede utilizar el escáner de huellas dactilares para autenticación de usuarios segura e instantánea. Estas instrucciones le mostrarán cómo configurar el registro de huella dactilares.
- Este asistente se iniciará automáticamente cuando el módulo TPM esté habilitado en la BIOS (consulte el apéndice). Haga clic en Siguiente.
- Seleccione "Huellas dactilares" y haga clic en Siguiente.
- Seleccione un dedo en el diagrama. Pase el dedo correspondiente sobre el escáner lentamente. Debe pasar el dedo varias veces para que la verificación se realice correctamente.
Debe registrar al menos dos dedos para evitar problemas.
Registro de huellas dactilares (en modelos concretos) continuación
- Seleccione un dedo en el diagrama y pase el dedo por el escáner lentamente. Debe pasar el dedo varias veces para que la verificación se realice correctamente. Debe registrar al menos dos dedos para evitar problemas.
- Haga clic en Finalizar cuando haya terminado.
- Haga clic con el botón secundario del ratón en el icono de la barra de tareas y seleccione "Configuración y opciones".
- Seleccione "Opciones generales" e "Inicio de sesión único" y configure sus preferencias.
Monitor 3G (en determinados modelos y algunos territorios)
La aplicación de software 3G (1) Watcher permite al equipo portátil conectarse con redes inalámbricas 3G que normalmente usan teléfonos móviles 3G. Cuando está conectado, el equipo portátil puede conectarse a Internet de igual forma que usando una red inalámbrica. Se colocará un acceso directo a la aplicación 3G Watcher en el escritorio. Haga doble clic en él para iniciar la aplicación de software 3G Watcher.
Cuando inicie la aplicación 3G Watcher se le pedirá la contraseña de la tarjeta SIM (PIN1) si ha establecido una.
La función descrita en esta sección podría no estar disponible para algunos modelos y territorios. Ignore esta sección si la función no está disponible.
Cuando se haya verificado el número PIN, se iniciará la búsqueda de una red 3G.
Una vez detectada una red 3G, haga clic en Conectar para establecer la conexión inalámbrica.
Cuando la conexión esté establecida, el botón Conectar pasará a llamarse Desconectar.
Cuando la conexión esté establecida, aparecerá un mensaje con el nombre de la red.
Cuando se encuentre en un área que prohíba las transmisiones inalámbricas (como por ejemplo un avión), puede seleccionar Desactivar rádio en el menú desplegable "Herramientas".
Cuando la radio esté DESACTIVADA, aparecerá una "x" sobre el indicador de intensidad de la señal.
(1) (Consulte la parte final de la sección 4 para obtener una definición)
Monitor 3G (en determinados modelos y algunos territorios)
Ventana Watcher
Iconos e indicadores de la ventana principal
La ventana principal de Watcher proporciona información de estado y permite iniciar y supervisar las conexiones de datos o realizar y recibir llamadas de teléfono (si el módem 3G y el proveedor del servicio admiten voz). La ventana principal usa estos indicadores:
| [BACA] | Estado del dispositivo. Si aparece un icono del módem 3G con una “X”, Watcher no podrá detectar el módem 3G. Este hecho indica que el módem 3G no está completamente insertado en la ranura PC Card (en la carcasa del módem no incrustado) o está apagado. Puede resolver este problema realizando el siguiente procedimiento:• Expulsando el módem 3G y volviéndolo a insertar• Desactivando la funcionalidad WWAN de su PC y volviéndola a activar |
 | Intensidad de la señal y estado del servicio. El número de barras que aparece junto a la antena, aumenta en relación a la intensidad de la señal, hasta un máximo de cinco barras. La información sobre herramientas que se muestra cuando coloca el puntero del ratón sobre este indicador muestra la indicación de la intensidad de la señal recibida (RSSI, Received Signal Strength Indication) en dBm. |
 | El icono de antena con una línea cruzada indica que el servicio no está disponible (fuera de servicio). Se encuentra fuera del área de cobertura o la intensidad de la señal es insuficiente para mantener una conexión de datos GSM. |
| Cobertura. El icono muestra el servicio más rápido disponible: | |
 | • Icono GPRS: GPRS es el servicio más rápido disponible en el área de cobertura actual. |
 | • Icono EDGE: EDGE es el servicio más rápido disponible en el área de cobertura actual. (admitido en módems 3G EDGE) |
 | • Icono 3G: UMTS es el servicio más rápido disponible en el área de cobertura actual (admitido en módems 3G UMTS) |
 | • Icono HS: HSDPA es el servicio más rápido disponible en el área de cobertura actual. (admitido en módems 3G HSDPA)Cuando sólo se muestran las letras, (por ejemplo edge), significa que se encuentra dentro del área de cobertura, pero aún no ha adquirido el servicio.Cuando el indicador muestre sólo el contorno (edge), significa que el servicio se ha adquirido y puede establecer una conexión de datos.Cuando el indicador se muestre relleno (edge), significa que hay una conexión de datos en el servicio inalámbrico. |
Monitor 3G (en determinados modelos y algunos territorios)
| Itinerancia. Está conectado a una red distinta a la del proveedor del servicio local. Puede que se le cobre una cuota por el servicio de itinerancia. (Este servicio puede no estar disponible.) | |
| Nuevo mensaje SMS. Haga clic en el icono para abrir la ventana SMS exprés y leer los mensajes. Cuando la tarjeta SIM se llene de información, este icono parpadeará en color rojo. (Esta función sólo se admite en ciertos dispositivos.) | |
| Transmisión de datos. Cuando el módem está conectado a la red, la ventana principal de Watcher muestra la cantidad de datos recibidos y enviados. |
Si el proveedor del servicio le pide que especifique un comando GSM (también llamado código o procedimiento), escribalo desde la ventana principal.
Iconos de la bandeja del sistema
Siempre que Watcher esté ejecutándose, aparecerá su icono en la bandeja del sistema indicando el estado de la conexión:
| Watcher no puede detectar el módem 3G. Asegúrese de que el módem 3G está encendido. | |
| No tiene una conexión de alta velocidad activa. | |
| Tiene una conexión de alta velocidad activa. | |
| Tiene nuevos mensajes SMS (sin leer). |
3G (o 3-G)
Abreviatura de la tecnología de tercera generación. Se usa en el contexto de las normas de teléfonos móviles. Los servicios asociados con 3G proporcionan la posibilidad de transferir datos de voz (una llamada de teléfono) y datos diferenciados (como por ejemplo descarga de información, intercambio de correo electrónico y mensajería instantánea) simultáneamente. En servicios 3G de mercadotecnia, la telefonía de vídeo se ha venido usando como la aplicación se secuencias principal para 3G. Los modelos seleccionados integran una ranura para tarjetas SIM para insertar una tarjeta SIM 3G, necesaria para usar aplicaciones 3G.
Apéndice
Accesorios y Conexiones Opcionales
Sistema operativo y programas
Configuración del sistema BIOS
Problemas y soluciones comunes
Programa de recuperación de Windows Vista
Glosario
Declaraciones e Informes de Seguridad
Información sobre el PC Portátil
Podrían existir diferencias entre su PC portátil y las ilustraciones que se muestran en este manual. Por favor, considere su PC como la opción correcta.
Las fotos e iconos de este manual son usados con motivos ilustrativos y pueden ser distintos al producto.
Accesorios opcionales
Si se desea, estos elementos pueden proporcionarse de forma adicional para complementar su PC Portátil.
Concentrador USB (Opcional)
Conectar un concentrador USB opcional incrementará el número de puertos USB y le permitirá conectar o desconectar rápidamente varios periféricos USB mediante un solo cable.
Memoria Flash USB 2.0
El disco de memoria flash USB es un elemento opcional que puede sustituir al disquete 1.44MB y proporcionar un almacenamiento de hasta varios cientos de megabytes, mayores velocidades de transferencia y mayor durabilidad. No necesita controladores si se utiliza en los sistemas operativos actuales.
Una disquetera Portátil USB opcional puede aceptar disquetes de 3,5 pulgadas y 1.44MB (o 720KB).
¡ADVERTENCIA! para prevenir daños en el sistema, utilice (Retirar el Hardware con Seguridad) en la barra de tareas antes de desconectar la unidad de disquete USB. Retire los disquetes de la unidad antes de transportar el PC Portátil para prevenir daños por golpes.
Extracción segura de Dispositivo de almacenamiento USB - Unidad( ) Quitar hardware de forma segura
12:26
Conexiones Opcionales
Si lo desea, estos elementos pueden ser adquiridos a terceras partes.
Teclado y ratón USB
Un teclado USB permitirá una entrada de datos más cómoda. Un ratón USB permitirá una navegación en el entorno operativo más cómoda. Tanto el teclado USB externo como el ratón USB externo pueden funcionar simultaneamente con el teclado y ratón Touchpad integrados en el PC Portátil.
Conexión de impresora 2.0
Una o varias impresoras USB pueden ser conectadas simultáneamente en cualquier puerto o "hub" (concentrador) USB.
Configurar ratón Bluetooth (opcional)
Este proceso se puede utilizar para añadir casi cualquier dispositivo Bluetooth al sistema operativo Windows.
- Active el interruptor de conexión inalámbrica si es necesario en su modelo (consulte la lista de interruptores en la Sección 3).
Shinlanthe USA
OF AS TO STRONGS-150
- Pulse varias veces [FN F2] hasta que se muestre el mensaje Bluetooth ON (Red inalámbrica activada) o WLAN & Bluetooth ON (WLAN y Bluetooth activado).
2b. También puede hacer doble clic en el icono de la consola inalámbrica de la barra de tareas para seleccionar Red inalámbrica + Bluetooth o sólo Bluetooth.
- Seleccione Add a Bluetooth Device (Añadir un dispositivo Bluetooth) en el menú de la barra de tareas.
3b. También puede abrir Bluetooth Devices (Dispositivos Bluetooth) desde el panel de control de Windows.
3c. Si lo abre desde el panel de control, haga clic en Add (Añadir) desde esta pantalla.
-
Prepare el ratón Bluetooth.
-
Instale dos baterías "AA".
- Encienda el ratón utilizando el interruptor situado en la parte inferior. El sensor inferior brillará en color rojo.
- Pulse el botón "RESET" situado en la parte inferior del ratón Bluetooth.
Configuración del ratón Bluetooth (opcional) continuación
- Haga clic en Siguiente cuando el ratón Bluetooth6. esté listo.
Se mostrará una lista de dispositivos Bluetooth cercanos. Seleccione el ratón Bluetooth y haga clic Siguiente.
- Seleccione "No usar ninguna clave de paso" y haga Espere a que el ratón Bluetooth se agregue. clic en Siguiente.
-
Haga clic en Finalizar cuando el ratón se haya agregado.
-
El dispositivo se mostrará en la ventana. Aquí también puede agregar o quitar dispositivos Bluetooth.
Después de cambiar las pilas puede ser necesario realizar la operación de "REINICIO". Repita los pasos si fuera necesario.
Usar el sistema y el software
Este PC Portátil puede ofrecer (según el territorio) a sus clientes la posibilidad de utilizar un sistema operativo preinstalado, como Windows Vista. Las opciones e idiomas dependerán del territorio. El nivel de compatibilidad de hardware y programas podría depender del sistema operativo instalado. No se garantiza la estabilidad y compatibilidad de otros sistemas operativos.
Software de soporte
Este PC Portátil incluye un CD de soporte que proporciona la BIOS, controladores y aplicaciones que permiten habilitar las funciones de hardware, la funcionalidad extendida, ayudan a administrar el PC Portátil o agregan funcionalidad no proporcionada por el sistema operativo original. Si es necesario actualizar o reemplazar el CD de soporte, póngase en contacto con su distribuidor para obtener los sitios Web desde donde poder descargar controladores y utilidades de software individuales.
El CD de soporte contiene todos los controladores, utilidades y software para los sistemas operativos más utilizados, incluidos los que se han preinstalado. El CD de soporte no incluye el propio sistema operativo. El CD de soporte es necesario aunque el PC Portátil esté previamente configurado para proporcionar software adicional no incluido como parte de la preinstalación de fábrica.
El CD de recuperación es opcional e incluye una imagen del sistema operativo original instalado de fábrica en la unidad de disco duro. El CD de recuperación proporciona una solución de recuperación total que restaura rápidamente el sistema operativo del PC Portátil a su estado de trabajo original siempre que la unidad de disco duro se encuentre en buen estado de funcionamiento. Póngase en contacto con su distribuidor si necesita esta solución.
Algunos componentes y funciones del PC Portátil pueden no funcionar hasta que se instalen los controladores y utilidades del dispositivo.
Configuración de la BIOS del sistema
Dispositivo de arranque
- En la pantalla Arranque del sistema, seleccione Prioridad de dispositivos de arranque.
- Seleccione cada elemento y presione [Entrar] para seleccionar un dispositivo.
Configuración de la seguridad
- En la pantalla Seguridad, seleccione Cambiar contraseña de supervisor o Cambiar contraseña de usuario.
![Enter New Password 2. Escriba una contraseña y presione [Entrar]. Confirm New Password 3. Vuelva a escribir la contraseña y presione [Entrar]. Password installed. 4. La contraseña se establecerá.](/content/2026/06/1147875/images/ca32c0fbb9b1cb01df4faccbc7e3414e43a8b5a86fad64c3bad50bf782d98cad.jpg)
Para borrar la contraseña:
![Enter New Password 1. Deje el campo de la contrasena en blanco y presione [Entrar]. Password uninstalled ###](/content/2026/06/1147875/images/10720492f0e57d3144559e39630f4bd39a4c8fa3f65c2aa0f6ebdf1a42376c31.jpg)
- La contraseña se borrará.
Configuración de la BIOS del sistema(cont.)
Comprobación de la contraseña
Nivel de acceso de usuario
Seleccione si desea pedir una contraseña durante el arranque del sistema (Siempre) o solamente al entrar en la utilidad de configuración de la BIOS (Configuración).
Seleccione el nivel de acceso para permitir que la "Contrasena de usuario" tenga acceso en la utilidad de configuración de la BIOS.
Guardar los cambios
Si desea conservar la configuración, debe guardar los cambios antes de salir de la utilidad de configuración de la BIOS.
Si desea restaurar la configuración predeterminada, elija Cargar valores predeterminados de fábrica. A continuación, debe guardar los cambios para mantener la configuración de los valores predeterminados de fábrica.
Problemas comunes y soluciones
Problema de hardware - Disco óptico
La unidad de discos ópticos no puede leer ni escribir discos.
- Actualice la BÍOS a la versión más reciente e inténtelo de nuevo.
- Si la actualización de la BIOS no resuelve el problema, pruebe con discos de mayor calidad e inténtelo de nuevo.
- Si el problema sigue sin resolverse, póngase en contacto con el centro de atención al cliente local y solicite ayuda a un técnico.
Razón desconocida - Sistema inestable
El sistema no se reactiva desde el estado de hibernación.
- Quite los componentes actualizados (RAM, disco duro, WLAN, BT) si se instalaron después de adquirir el equipo.
- Si no es el caso, pruebe la herramienta Restaurar sistema de MS a una fecha anterior.
- Si el problema no se resuelve, intente restaurar el sistema utilizando la partición de recuperación o el DVD.
(NOTA: debe hacer una copia de seguridad de todos los datos en otra ubicación antes de realizar el proceso de recuperación.)
- Si el problema sigue sin resolverse, póngase en contacto con el centro de atención al cliente local y solicite ayuda a un técnico.
Problema de hardware - Teclado y tecla de acceso directo
La tecla de acceso directo (FN) está deshabilitada.
A. Reinstale el controlador “ATK0100” desde el CD de los controladores o descárguelo del sitio Web de ASUS.
Problema de hardware - Cámara integrada
La cámara integrada no funciona correctamente.
- Compruebe el “Administrador de dispositivos” para ver si hay problemas.
- Reinstale el controlador de la cámara Web para resolver el problema.
- Si el problema no se resuelve, actualice la BIOS a la versión más reciente e inténtelo de nuevo.
- Si el problema sigue sin resolverse, póngase en contacto con el centro de atención al cliente local y solicite ayuda a un técnico.
Problema de hardware - Batería
Mantenimiento de la batería.
- Registre el equipo portátil a través del siguiente sitio Web para obtener una garantía de un año:
http://member.asus.com/login.aspx?SLanguage=es-es - NO quite la batería mientras utiliza el equipo portátil con el adaptador de CA para evitar daños causados por la pérdida accidental de alimentación. La batería de ASUS cuenta con circuitos de protección para evitar sobrecargas, por lo que dicha batería no resultará dañada si se deja en el equipo portátil.
- Si no va a utilizar la batería durante un prolongado período de tiempo, almacénela en un lugar seco con temperaturas comprendidas entre 10°C y 30°C Es muy recomendable cargar la batería cada tres meses.
Problemas comunes y soluciones (Cont.)
Problema de hardware - Error de encendido y apagado
No puedo ENCENDER el equipo portátil.
Diagnósticos:
- ¿Alimentación solamente mediante batería? (S = 2, N = 4)
- ¿Puedo ver la BIOS (logotipo de ASUS)? (S = 3, N = A)
- ¿Carga el sistema operativo? (S = B, N = A)
- ¿El LED de alimentación del adaptador se muestra ENCENDIDO? (S = 5, N = C)
- ¿Alimentación solamente mediante adaptador? (S = 6, N = A)
- ¿Puedo ver la BIOS (logotipo de ASUS)? (S = 7, N = A)
- ¿Carga el sistema operativo? (S = D, N = A)
Síntomas y soluciones:
A. Puede haber un problema en la placa base, la unidad de disco duro o el equipo portátil. Visite un centro de atención al cliente local para solicitar ayuda.
B. Problema causado por el sistema operativo. Intente restaurar el sistema utilizando la partición de restauración o el DVD. (IMPORTANTE: debe hacer una copia de seguridad de todos los datos en otra ubicación antes de realizar el proceso de recuperación.)
C. Problema con el adaptador. Compruebe las conexiones del cable de alimentación o visite un centro de atención al cliente local para reemplazarlo.
D. Problema con la batería. Compruebe los contactos de la batería. Si ese no es el problema, visite un centro de atención al cliente local para repararla.
Problema mecánico - VENTILADOR y temperatura
¿Por qué el ventilador de refrigeración está siempre ENCENDIDO y la temperatura es alta?
- Asegúrese de que el VENTILADOR funciona cuando la temperatura del procesador es alta y compruebe si hay flujo de aire procedente del conducto de ventilación principal.
- Si hay muchas aplicaciones ejecutándose (compruébelo en la barra de tareas), ciérrelas para disminuir la carga del sistema.
- El problema también puede estar causado por algunos virus; utilice un programa antivirus para detectarlos.
- Si ninguna de las soluciones propuestas anteriormente ayuda a resolver el problema, intente restaurar el sistema utilizando la partición de recuperación o el DVD.
(IMPORTANTE: debe hacer una copia de seguridad de todos los datos en otra ubicación antes de realizar el proceso de recuperación.)
(ATENCIÓN: no se conecte a Internet antes de haber instalado un programa antivirus y el cortafuegos de Internet para protegerse de los virus.)
Servicio técnico - Especificación, función y precio
¿Cómo comprobar si un equipo portátil tiene una tarjeta inalámbrica?
A. Entre en “Panel de control | Sistema | Hardware | Administrador de dispositivos”. En esta ventana verá si el equipo portátil tiene una tarjeta WLAN en el elemento “Adaptadores de red”.
Problemas comunes y soluciones (Cont.)
Problema de software - Software integrado de ASUS
Cuando ENCIENDO el equipo portátil, aparece un mensaje de error del archivo de directivas abierto.
A. Vuelva a instalar la versión más reciente de la utilidad “Power4 Gear” para resolver el problema. Encontrará dicha utilidad en el sitio Web de ASUS.
Razón desconocida - Pantalla de color azul con texto blanco
Una pantalla de color azul con texto de color blanco aparece después de que el sistema arranque.
-
Quite la memoria adicional. Si instaló memoria adicional después de adquirir el equipo, APÁGUELO, quite dicha memoria y vuelva a ENCENDERLO para ver si el problema se debe a una memoria incompatible.
-
Desinstale aplicaciones de software. Si ha instalado aplicaciones de software recientemente, puede que no sean compatibles con el sistema. Pruebe a desinstalarlas en el Modo a prueba de errores de Windows.
-
Compruebe si el sistema tiene virus.
-
Actualice la BIOS a la versión más reciente con WINFLASH en modo Windows o AFLASH en modo DOS. Puede descargar estas utilidades y los archivos de la BIOS del sitio Web de ASUS. (ADVERTENCIA: asegúrese de que el equipo portátil no pierde la alimentación durante el proceso de actualización de la BIOS.)
-
Si el problema no se resuelve, utilice el proceso de recuperación para reinstalar todo el sistema. (IMPORTANTE: debe hacer una copia de seguridad de todos los datos en otra ubicación antes de realizar el proceso de recuperación.) (ATENCIÓN: no se conecte a Internet antes de haber instalado un programa antivirus y el cortafuegos de Internet para protegerse de los virus.) (NOTA: asegúrese de que ha instalado primero los controladores “Intel INF Update” y “ATKACPI” para que los dispositivos de hardware se puedan reconocer.)
-
Si el problema sigue sin resolverse, póngase en contacto con el centro de atención al cliente local y solicite ayuda a un técnico.
Problema de software - BIOS
Actualizar la BIOS.
-
Compruebe el modelo exacto del equipo portátil y descargue el archivo de la BIOS más reciente para dicho modelo del sitio Web de ASUS.
-
Šírvase de la utilidad "WINFLASH" para actualizar la BIOS. Encontrará esta utilidad en el CD de los controladores y utilidades incluido con el equipo portátil.
-
Extraiga el archivo del BIOS a una ubicación temporal (por ejemplo el directorio raíz de C:)
-
Haga clic en Inicio | Todos los programas | Utilidad ASÚS | WINFLASH | WINFLASH a. Seleccione el nuevo archivo de imagen de la BIOS.
b. Confirme la información de la BIOS seleccionada. Compruebe el modelo, la versión y los datos.
c. Haga clic en Actualizar versión para iniciar el procedimiento de actualización de la BIOS.
d. Haga clic en Salir cuando el procedimiento haya terminado.
e. Reinicie el sistema. Suponiendo que el archivo del BIOS se ha actualizado correctamente, presione [F2] para entrar en la página de configuración del BIOS cuando aparezca el logotipo de ASUS durante el arranque del sistema.
f. Después de entrar en la página de configuración del BIOS, vaya a la página Salir y elija Cargar valores predeterminados óptimos. A continuación, seleccione Guardar y salir y vuelva a reiniciar el sistema.
g. El procedimiento de actualización del BIOS se habrá completado.
También puede usar la función "Easy Flash (Actualización de versión sencilla)" de la página Opciones avanzadas de la Utilidad de configuración del BIOS. Siga las instrucciones que se muestran a continuación.
Debe "Load Manufacture Defaults (Cargar los valores predeterminados de fábrica)" después de actualizar la versión del BIOS.
Problemas comunes y soluciones (Cont.)
Norton Internet
Norton Internet Security (NIS) de Symantec
- Algunas veces NIS mostrará una alerta para detener el virus troyano BAL Trojan de una dirección IP local.
Este problema se puede resolver asegurándose de que el archivo de definición de virus es el más reciente y actualizándolo con frecuencia.
- La reinstalación se detiene en el “Asistente de información” después de desinstalar Norton Antivirus.
Asegúrese de que NIS se ha desinstalado del equipo, reinicie el sistema, instale NIS de nuevo, utilice "Live Update" y actualice el archivo de definición de virus.
- Norton bloquea accidentalmente páginas Web deseadas o reduce las velocidades de descarga.
Cambie la configuración de seguridad a un nivel inferior. NIS busca virus mientras descarga datos por lo que la velocidad de la red se reducirá.
- No se puede iniciar sesión en los servicios de mensajería de MSN o Yahoo.
Asegúrese de que NIS se ha actualizado y actualice también el sistema Windows mediante “Windows Update”. Si el problema no se resuelve, intente realizar el siguiente procedimiento:
- Abra 200x haciendo clic en el icono NIS de la bandeja del sistema.
- Abra "Norton AntiVirus" en el menú "Opciones".
-
Haga clic en "Instant Messenger" y desactive la opción "MSN/Windows Messenger" de "Mensajería instantánea que desea proteger".
-
NIS está dañado y necesita reinstalarse.
NIS se encuentra en el disco proporcionado bajo la carpeta “NIS200x” (donde x es el número de versión).
- La opción “Iniciar el cortafuegos cuando el sistema se reinicie” está seleccionada pero el servicio cortafuegos tarda alrededor de un minuto en iniciarse cada vez que entro en Windows. Windows no responde durante este tiempo.
Si el cortafuegos NIS reduce la velocidad del sistema a un nivel inaceptable, desactive esta opción.
- NIS reduce gran parte de la velocidad del sistema.
NIS reducirá la velocidad del sistema (tanto el rendimiento de arranque como el de funcionamiento) si utiliza todas sus funciones de protección. NIS explora todos los datos y realiza un seguimiento de los mismos en segundo plano. Puede aumentar la velocidad del sistema deteniendo las funciones de exploración automática de NIS durante el arranque del sistema. A continuación, puede buscar los virus manualmente cuando el equipo no se utilice.
- No se puede desinstalar NIS.
Vaya a Panel de control - Agregar o quitar programas. Busque la aplicación “Norton Internet Security 200x (Symantec Corporation)”. Haga clic en Cambiar o quitar y elija Quitar todo para desinstalar NIS.
Problemas comunes y soluciones (Cont.)
-
La aplicación Firewall de Windows se debe detener antes de instalar “Norton Internet Security” o “Norton Personal Firewall”. Cómo detener Windows Firewall:
-
Haga clic en Inicio y, a continuación, en Panel de control.
- Tendrá uno o dos paneles de control. Haga clic en el icono Centro de seguridad.
- Haga clic en el icono Firewall de Windows situado bajo las actualizaciones de estado.
-
Haga clic en Desactivado y, a continuación, en Aceptar.
-
¿Por qué el icono “Control de privacidad” muestra una ‘x’?
Desactive Control de privacidad en “Estado y configuración”.
- Mensaje de privilegios insuficientes.
Muchas configuraciones, incluida la desactivación o desinstalación de NIS, requieren que el usuario haya iniciado sesión en Windows con privilegios de administrador. Cierre sesión y cambie a una cuenta de usuario con privilegios de administrador.
Recuperación del software de Windows Vista Usar la partición del disco duro
El software de recuperación de particiones incluye una copia imagen del sistema operativo, controladores, y utilidades de su PC Portátil en su estado inicial de fábrica. El Software de recuperación de particiones proporciona una solución completa de recuperación que restaura con facilidad el software de su PC Portátil a su estado de funcionamiento original, siempre que su disco duro esté en buen estado. Antes de usar el software de recuperación de particiones, copie sus archivos de datos (tales como los archivos PST de Outlook) a otras unidades de almacenamiento externas o de red y anote cualquier configuración personalizada (como por ejemplo la configuración de red).
Sobre el Software de recuperación de particiones
El software de recuperación de particiones se encuentra en un espacio reservado de sus disco duro y es usado para restaurar el sistema operativo, controladores, y utilidades instaladas durante la fabricación de su PC Portátil.
¡PRECAUCIÓN! No borre la partición llamada "RECOVERY". El Software de recuperación de particiones es instalado en fábrica y no puede ser recuperado. Lleve su PC Portátil a un centro de servicios autorizado ASUS si encuentra problemas durante el proceso de recuperación.
Utilizar la partición de recuperación:
- Presione [F9] durante el arranque (requiere una partición de recuperación)
- Presione [Entrar] para seleccionar Configuración de Windows [EMS habilitado]
- Lea la pantalla "Asistente de precarga de ASUS" y haga clic en Siguiente.
- Seleccione una opción de partición y haga clic en Siguiente. Opciones de partición:
Recuperar Windows sólo en la primera partición.
Esta opción eliminará solamente la primera partición, permitiendo conservar otras opciones y creará una nueva partición del sistema como unidad “C”.
Recuperar Windows en toda la unidad de disco duro.
Esta opción eliminará todas las particiones de la unidad de disco duro y creará una nueva partición como unidad “C”.
Recuperar Windows en toda la unidad de disco duro con 2 particiones.
Esta opción eliminará todas las particiones de la unidad de disco duro y creará dos nuevas particiones: "C" (60%) y "D" (40%).
- Siga las instrucciones que aparezcan en la pantalla para completar el proceso de recuperación.
Visite www.asus.com para controladores y utilidades actualizadas.
Recuperación del software de Windows Vista (Cont.) Usar DVD (en modelos concretos)
El DVD de recuperación incluye una imagen del sistema operativo, los controladores y las utilidades instalados en el equipo portátil en la propia fábrica. El DVD de recuperación proporciona una solución de recuperación total que restaura rápidamente el software del equipo portátil a su estado de trabajo original siempre que la unidad de disco duro se encuentre en buen estado de funcionamiento. Antes de utilizar el DVD de recuperación, copie los archivos de datos (como por ejemplo los archivos PST de Outlook) en los disquetes o en una unidad de red y anote las configuraciones personalizadas (como por ejemplo la configuración de red).
Utilizar el DVD de recuperación:
- Inserte el DVD de recuperación DVD en la unidad óptica (es necesario que el equipo portátil esté ENCENDIDO).
- Reinicie el equipo portátil, presione
en el momento del arranque y seleccione la unidad óptica (puede estar etiquetada como “CD/DVD”) utilizando el cursor abajo. A continuación, presione para arrancar el sistema desde el DVD de recuperación. - Seleccione una opción de partición y haga clic en Siguiente. Opciones de partición:
Recuperar Windows sólo en la primera partición.
Esta opción eliminará solamente la primera partición, permitiendo conservar otras opciones y creará una nueva partición del sistema como unidad “C”.
Recuperar Windows en toda la unidad de disco duro.
Esta opción eliminará todas las particiones de la unidad de disco duro y creará una nueva partición como unidad “C”.
Recuperar Windows en toda la unidad de disco duro con 2 particiones.
Esta opción eliminará todas las particiones de la unidad de disco duro y creará dos nuevas particiones: “C” (60%) y “D” (40%).
- Siga las instrucciones que aparezcan en la pantalla para completar el proceso de recuperación.
ADVERTENCIA: No quite el DVD de recuperación (a menos que se le pida que lo haga) durante el proceso de recuperación. Si lo hace, no podrá utilizar las particiones.
visite el sitio Web www.asus.com para obtener los controladores y las utilidades más recientes.
Glosario
ACPI (Configuración Avanzada e Interfaz de Manejo de Corriente)
Estándar moderno para reducir el uso de corriente en ordenadores.
APM (Manejo Avanzado de la Corriente)
Estándar moderno para reducir el uso de la corriente en computadoras.
AWG (Calibre del Cable Americano)
Esta tabla es solamente una referencia general y no debe utilizarse como una fuente del estándar AWG -American Wire Gauge- ya que puede estar incompleta o desactualizada.
| Gauge Diam Area R I@3A/mm2AWG (mm) (mm2) (ohm/km) (mA) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 0.18 | 0.026 | 676 | 75 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.19 | 0.028 | 605 | 85 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
BIOS (Sistema Básico de Entrada/Salida)
BIOS es un juego de rutinas que afectan el modo en que el ordenador transfiere datos entre los componentes del mismo, tales como la memoria, los discos, y el adaptador de visualización. Las instrucciones del BIOS están integradas dentro de la memoria de solo-lectura del ordenador. Los parámetros de la BIOS pueden ser configurados por el usuario a través del programa de configuración del BIOS. La BIOS puede ser actualizado usando la utilidad provista para copiar un nuevo archivo BIOS en el EEPROM.
Bit (Dígito Binario)
Representa la unidad más pequeña de datos usada por el ordenador. Un bit puede tener uno de dos valores: 0 o 1.
Inicio (Boot)
Inicio (boot) significa cargar el sistema operativo del ordenador en la memoria del sistema. Cuando el manual le pide que “inicie” (boot) su sistema (u ordenador), esto significa ENCENDER su ordenador. “Reiniciar” (Reboot) significa recargar o volver a iniciar su sistema. Cuando se usa Windows 95 o posteriores, seleccionar “Reiniciar” en el botón de “Inicio | Apagar...” reiniciará su computadora.
Byte (Término Binario)
Un byte es un grupo de ocho bit contiguos. Un byte es usado para representar un solo carácter alfanumérico, un signo de puntuación, u otro símbolo.
Desaceleración del Reloj
Es una función que permite que el reloj del procesador pueda ser detenido e iniciado en un ciclo conocido de trabajo. La desaceleración del reloj del procesador es usada para ahorrar corriente, para el manejo de la temperatura, y para reducir la velocidad de procesamiento.
Glosario (Cont.)
CPU (Unidad Central de Procesamiento)
La CPU, algunas veces llamada “Procesador”, funciona realmente como el “cerebro” del ordenador. Ésta interpreta y ejecuta las órdenes de los programas y procesa los datos almacenados en la memoria.
Controlador de Dispositivo
Un controlador de dispositivo es un juego o grupo especial de instrucciones que permiten al sistema operativo de la computadora comunicarse con los dispositivos de la misma, tales como el VGA, el audio, la Ethernet, la impresora, o el módem.
DVD
El DVD es básicamente un CD más rápido y mayor que puede contener vídeo, así como sonido y datos informáticos. Con estas capacidades y velocidades de acceso, los discos DVD pueden proporcionarle colores de alta calidad vastamente mejorados, vídeos en completo movimiento, mejores gráficos, imágenes más nítidas y Dolby® Digital Surround para una experiencia similar a la obtenida en una sala de cine. El DVD pretende englobar el entretenimiento en casa, ordenadores e información empresarial en un único formato digital, sustituyendo en el futuro al CD de sonido, la cinta de vídeo, el láser disc, CD-ROM y quizá incluso a los cartuchos de vídeo juego.
ExpressCard
La ranura ExpressCard tiene 26 pines y soporta tarjetas de expansión ExpressCard de 34mm y 54mm. Este nuevo interfaz es más rápido ya que utiliza un Bus serie que soporta USB 2.0 y PCI Express comparado con el Bus paralelo utilizado en la ranura para tarjetas PC (No compatible con tarjetas PCMCIA anteriores).
Hardware
El Hardware es un término general que se refiere a los componentes físicos de una computadora, incluyendo los periféricos, tales como las impresoras, módem, ráton, u otro mecanismo de señalación.
IDE (Unidad Electrónica Integrada)
Los mecanismos IDE integran el control de unidad directamente en la unidad misma, eliminando la necesidad de tarjetas adaptadoras separadas (como el caso de los mecanismos para SCSI). Los mecanismos IDE UltraDMA/33 pueden alcanzar transferencias de hasta 33MB/Seg.
IEEE1394 (1394)
Es también conocido como iLINK (Sony) o FireWire (Apple). El IEEE1394 es un bus serie de alta velocidad como el SCSI pero tiene conexiones simples y una mayor capacidad de conexión con mecanismos como el USB. El interfaz IEEE1394 tiene un ancho de banda de 400-1000 Mb/seg. y puede manejar hasta 63 unidades en el mismo enlace de distribución. La nueva interfaz 1394b admite el doble de velocidad y aparecerá en futuros modelos, cuando los periféricos admitan mayores velocidades. El IEEE1394 es también usado en equipos de alta definición digital y están marcados como “DV” para puerto de Vídeo Digital.
Bloqueo de seguridad Kensington®
Bloqueo de seguridad Kensington® (o compatibles) permiten al PC Portátil estar asegurado usando normalmente un cable de metal que evita que la misma pueda ser alejada de un objeto fijo. Algunos productos de seguridad pueden también incluir un detector de movimiento que activa una alarma sonora cuando el PC Portátil es movido.
Glosario (Cont.)
Clasificaciones láser
Conforme el uso del láser se hace más habitual, la necesidad de avisar a los usuarios de los peligros derivados del uso del mismo, se convierte en una realidad. Para satisfacer esta necesidad, se establecieron las clasificaciones de láser. Los niveles de clasificación actuales varían desde ópticamente seguro, que no requiere controles (Clase 1) a muy peligroso, requiriendo controles estrictos (Clase 4).
CLASE 1: Un láser o sistema láser de Clase 1 emite niveles de energía óptica que son seguros para la visión y, consecuentemente, no requieren ningún control. Un ejemplo de esta clase de sistema de láser es el dispositivo de exploración de caja que encontramos en la mayoría de tiendas o los lásers utilizados en unidades ópticas.
CLASE 2 Y CLASE 3A: Los lásers de Clase 2 y Clase 3A emiten niveles de radiación óptica de onda continua (CW) ligeramente por encima del máximo del nivel de exposición permitido (MPE). Aunque este tipo de láser puede causar daños oculares, su brillo hace que los observadores miren hacia otro lado o parpadeen antes de producirse el daño ocular. Estos lásers tienen controles administrativos estrictos, requiriendo la colocación de señales avisando al personal para que no miren directamente al haz de luz. Los láser de Clase 3A no deben observarse con dispositivos ayudados de forma óptica.
CLASE 3B: Los lásers de Clase 3B y los lásers de Clase 3A con salidas de 2.5mW resultan peligrosos para el personal que se encuentre dentro de la ruta del haz de luz y mire a la fuente del haz, ya sea directamente o mediante una reflexión de espejos. Este tipo de láser no puede producir reflejos difusos peligrosos. El personal que trabaje con este tipo de láser debería disponer de la protección ocular apropiada durante cualquier funcionamiento del láser. Los lásers de Clase 3B tienen un control tanto administrativo como físico para proteger al personal. Los controles físicos incluyen el acceso limitado a las áreas de trabajo. Los controles administrativos incluyen señales especiales de aviso colocadas en las entradas a los espacios de trabajo láser y luces en el exterior que avisan al personal sobre cuándo se está utilizando el láser.
CLASE 4: Los lásers de Clase 4 son lásers de alta potencia que provocarían daños en los ojos y en la piel sin protección mediante la visualización del haz de luz o reflejos difusos o mediante espejos. En consecuencia, no debería permanecer personal alguno dentro de la habitación donde esté funcionando un láser de Clase 4 sin disponer de la protección ocular adecuada.
Enlace PCI (Enlace de distribución local conectado con un componente periférico)
El enlace PCI es una especificación que define una interfaz de enlace de datos de 32-bit. PCI es un estándar ampliamente usado por los fabricantes de tarjetas de expansión para computadoras.
POST (Power On Self Test)
Cuando se enciende la computadora, ésta primero ejecutará el POST, que consiste en una serie de pruebas de diagnóstico controladas por software. El POST verifica la memoria del sistema, el circuito de la placa base, la visualización, el teclado, la disquetera, y otros dispositivos de I/O (entrada y salida de datos).
RAM (Memoria de Acceso Aleatorio)
La RAM (llamada comúnmente memoria) es el lugar en el PC donde el Sistema Operativo, aplicaciones, y datos se almacenan de forma temporal para que los accesos por el procesador sean más rápidos, en vez de hacer operaciones de lectura y escritura en dispositivos más lentos como son el disco duro o la unidad óptica.
Glosario (Cont.)
Modo Suspensión
Al Suspender-a-RAM (STR) y al Suspender-al-Disco (STD), el reloj de la CPU es detenido y la mayoría de los dispositivos del PC Portátil son puestos en sus más bajos niveles activos. El PC Portátil entra en Suspenso cuando el sistema permanece totalmente inactivo por un especificado período de tiempo, o también manualmente usando las teclas de funciones. La configuración del período de tiempo de inactividad del disco duro y de la visualización puede ser establecida por el Programa de configuración del BIOS. El INDICADOR de la corriente tirita cuando el PC Portátil está en el modo STR. Cuando está en el modo STD, el PC Portátil parecerá APAGADO.
Disco de Sistema
Un disco de sistema contiene los archivos centrales de un sistema operativo y es usado para iniciar el sistema operativo.
TPM (Módulo de Plataforma de Confianza - Trusted Platform Module) (en modelos concretos)
TPM es un dispositivo Hardware de seguridad en Placa base que mantiene claves generadas por el PC Potátil para realizar encriptaciones. Es una solución basada en hardware que ayuda a prevenir ataques de hackers que buscan capturar contraseña o claves de encriptación en datos sensibles. TPM proporciona la abilidad de ejecutar aplicaciones en PCs o PCs Portátiles de manera más segura y realizar transacciones y comunicaciones de forma más confiable.
Cable con conductor de par trenzado
El cable es usado para conectar la tarjeta Ethernet a un anfitrión, (generalmente un concentrador o interruptor) y se llama Cable de conexión directa de Ethernet de par trenzado (TPE). Los extremos de cable se llaman conectores RJ-45, que no son compatibles con los conectores RJ-11 de teléfono. Si desea conectar dos computadoras sin un concentrador en el medio, un cable de transición de par trenzado será necesario
UltraDMA/66 o 100
UltraDMA/66 o 100 es una nueva especificación para mejorar las proporciones de transferencias IDE. A diferencia del modo PIO tradicional, el cual solo usa el filo ascendente de la señal IDE para transferir datos, el UltraDMA/33 usa ambos filos, el ascendente y el descendente. Por lo tanto, la proporción de transferencia de datos es el doble de la del modo 4 PIO o el modo 2 DMA. (16.6MB/s x2 = 33MB/s).
USB (Enlace de distribución Universal en Serie)
Es un nuevo enlace de periféricos en serie de 4-pin que permite enchufar y usar periféricos a la computadora, tales como: teclado, ratón, joystick, escáner, impresora, Módem, etc... que son automáticamente configurados cuando se conectan físicamente a la misma, sin tener que instalar controladores o reiniciar el sistema. Con USB, los complejos cables tradicionales de la parte de atrás de su PC pueden ser eliminados.
Declaraciones e Información de Seguridad
Información sobre la unidad de DVD-ROM
El PC Portátil incluye una unidad opcional de DVD-ROM o de CD-ROM. Para visualizar discos DVD, deberá instalar un software visualizador de DVD. Con este PC Portátil puede adquirir un software opcional para visualizar DVDs. La unidad de DVD-ROM permite tanto el uso de discos CD como DVD.
Información sobre las zonas de reproducción de DVD
La reproducción de películas en DVD implica la decodificación del sistema de vídeo MPEG2, audio digital AC3 y el desciframiento del contenido protegido CSS. CSS (a veces denominado protección contra la copia) es el nombre dado al esquema de protección adoptado por la industria cinematográfica para cubrir la necesidad de protección contra la duplicación ilegal de contenidos.
Aunque son muchas las reglas proyectadas e impuestas sobre los cedentes de la licencia, la más importante es la que afecta a las restricciones de reproducción por zonas. Para facilitar las distintas distribuciones geográficas de las películas, los títulos en DVD se preparan para zonas concretas, tal como se describe en las “Definiciones de zonas” indicadas anteriormente. Las leyes del copyright exigen que todos los títulos en DVD se limiten a una zona en particular (en general, la región en la que se vende el título). Aunque el contenido de una película en DVD puede ser distribuido en varias zonas, las reglas proyectadas CSS exigen que cualquier sistema que pueda reproducir el contenido cifrado CSS solo pueda reproducirlo en una zona.
El cambio de zona puede realizarse hasta 5 veces por medio del software visualizador, momento en el que solo se podrán reproducir las películas en DVD en la última zona seleccionada. Si se cambia el código de zona tras este proceso anterior, precisará de un ajuste de fábrica, que no lo cubre la garantía. Si se desea el reajuste, los costos de transporte y de reajuste correrán a cargo del usuario.
Definiciones de zonas
Zona 1
Canadá, Estados Unidos, territorios de los Estados Unidos
Zona 2
República Checa, Egipto, Finlandia, Francia, Alemania, Estados del Golfo, Hungría, Islandia, Irán, Iraq, Irlanda, Italia, Japón, Países Bajos, Noruega, Polonia, Portugal, Arabia Saudí, Escocia, España, Suecia, Suiza, Siria, Turquía, Reino Unido, Grecia, República Yugoslavia, Eslovaquia
Zona 3
Myanmar, Indonesia, Corea del Sur, Malasia, Filipinas, Singapur, Taiwan, Tailandia, Vietnam
Zona 4
Australia, Caribe (Excepto Territorios de EE.UU.), América Central, Nueva Zelanda, Islas del Pacífico, Sudamérica
Zona 5
CIS, India, Pakistán, Resto de África, Rusia, Corea del Norte
Zona 6
China
Conformidad del Módem Interno
El PC Portátil con el modelo de Módem interno cumple los requerimientos de la JATE (Japón), la FCC (EE.UU., Canadá, Corea, Taiwán), y de la CTR21. El Módem interno ha sido aprobado de acuerdo con la decisión del Consejo 98/482/EC para la conexión terminal única pan-europea a una red pública telefónica (PSTN). Sin embargo, debido a las diferencias entre las redes públicas de teléfono (PSTN) de los diferentes países, la aprobación no da seguridad incondicional de correcta operación en todos y cada uno de los puntos terminales de las distintas PSTN. En caso de problemas, usted debería en primera instancia contactar con el proveedor de su equipo.
Presentación
El 4 de Agosto de 1998 el Consejo Europeo publicó su Decisión con respecto a la CTR 21 en el Diario Oficial del EC -Consejo Europeo-. La CTR 21 se aplica a todos los equipos terminales con disco DTMF a ser conectados a una PSTN análoga.
La CTR 21 (Common Technical Regulation -regulación técnica común-) contiene los requerimientos de conexión a una terminal pública análoga de telefonía en red para los equipos terminales. (Se excluyen los equipos terminales con el servicio justificado de telefonía de voz) En la misma se establece que el direccionamiento de red, si es provisto, será por medio de una señal de multifrecuencia de tono dual.
Declaración de Compatibilidad de Red de Trabajo
Declaración para ser hecha por el fabricante a las corporaciones y al punto de venta: "Esta declaración indicará cuáles son las redes de trabajo con las cuales el equipo puede trabajar según su diseño específico, y cuáles son las redes de trabajo con las cuales el equipo puede tener dificultades de interacción"
Declaración de Compatibilidad con Red de Trabajo
Declaración para ser hecha por el fabricante al usuario: "Esta declaración indicará cuáles son las redes de trabajo con las cuales este equipo puede trabajar según su diseño específico, y cuales son las redes de trabajo con las cuales el equipo puede tener dificultades de interacción. El fabricante añadirá también una declaración que deje claro en qué casos la compatibilidad con una red de trabajo depende de las propiedades físicas de los mismos y cuándo depende de las propiedades de software de los mismos. Esta declaración aconsejará también al usuario el contactar con el punto de venta en caso de desear usar el equipo con otro tipo de red de trabajo."
Hasta ahora, las corporaciones de CETECOM emitieron varias aprobaciones del pan-Europeo usando CTR 21. Los resultados son los primeros Módem de Europa que no requieren aprobaciones regulatorias en cada país de Europa.
Equipos de no-voz
Las máquinas contestadoras de teléfono, los Módem, las máquinas de fax, los sistemas de alarmas, y los sistemas de autodisco, son elegibles como equipos no-voz. Los equipos en que la calidad del sonido en ambas terminales está controlada por regulaciones están excluidos de esta categoría (p.ej. los teléfonos, y en algunos países, también los teléfonos inalámbricos).
Conformidad del Módem Interno (Cont.)
Esta tabla muestra los países que están actualmente bajo el estándar CTR21.
| País | Aplicado | Más Verificación | |
| Austria ^1 | Sí | No | |
| Bélgica | Sí | No | |
| República Checa | No | No aplicable | |
| Dinamarca ^1 | Sí | Sí | |
| Finlandia | Sí | No | |
| Francia | Sí | No | |
| Alemania | Sí | No | |
| Grecia | Sí | No | |
| Hungría | No | No aplicable | |
| Islandia | Sí | No | |
| Irlanda | Sí | No | |
| Italia | Pendiente | Pendiente | |
| Israel | No | No | |
| Liechtenstein | Sí | No | |
| Luxemburgo | Sí | No | |
| Países Bajos ^1 | Sí | Sí | |
| Noruega | Sí | No | |
| Polonia | No | No aplicable | |
| Portugal | No | No aplicable | |
| España | No | No aplicable | |
| Suecia | Sí | No | |
| Suiza | Sí | No | |
| Reino Unido | Sí | No | |
Esta información fue copiada de CETECOM y es suministrada sin garantías. Para actualizaciones de esta tabla, usted puede visitar http://www.cetecom.de/technologies/ctr_21.html.
^1 Requerimientos nacionales se aplicarán solamente si el equipo puede usar disco por pulso (los fabricantes pueden afirmar en la guía del usuario que el equipo está diseñado solamente para compatibilidad con señales DTMF, lo que haría superflua cualquier verificación adicional).
En los Países Bajos se requiere verificación adicional para conexión en serie y facilidades de marcador ID.
FC Declaración relacionada con las precauciones sobre la exposición a la radiofrecuencia de FCC
Este equipamiento opera en conformidad con los límites de radiación FCC para ambientes sin control. Para ajustarse a los requerimientos de conformidad en materia de exposición a radiofrecuencias de la FCC, por favor siga las instrucciones de operación del manual del usuario. Este equipo debe operar en rangos de frecuencia de entre 5.15 GHz y 5.25GHz y su entorno de uso queda restringido a interiores.
Precaución FCC: Cualquier cambio o modificación no aprobada expresamente por la parte responsable de la conformidad podría anular la autoridad del usuario para operar el equipo. “El fabricante declara que este dispositivo limita los canales 1 a 11 en el rango de frecuencia 2.4GHz a firmware controlados específicamente en EE.UU.”
Directivas de exposición RF de la comisión FCC (clientes inalámbricos)
Este dispositivo ha sido certificado por su cumplimiento con los límites de exposición RF (SAR) de la comisión FCC en configuraciones portátiles típicas. Para cumplir con los límites SAR establecidos en las normas ANSI C95.1, se recomienda que durante el uso de un adaptador LAN inalámbrico, la antena integrada se coloque a más de [20 cm] de su cuerpo o cualquier persona cercana durante periodos prolongados de uso. Si la antena se coloca a menos de [20 cm] del usuario, se recomienda limitar el tiempo de exposición.
Declaración de conformidad (directiva R&TTE 1999/5/EC)
Los siguientes elementos han sido completados y son considerados relevantes y suficientes para cumplir las directivas para R&TTE (Equipos Terminales de Radio y Telecomunicaciones):
- Requisitos esenciales según el [Artículo 3]
- Requisitos de protección para la salud y seguridad según el [Artículo 3.1a]
- Comprobación de la seguridad eléctrica según la norma [EN 60950]
- Requisitos de protección para la compatibilidad electromagnética del [Artículo 3.1b]
- Comprobación de la compatibilidad electromagnética de las normas [EN 301 489-1] y [EN 301]
- Comprobación según la norma [489-17]
- Uso eficaz del espectro de radio según el [Artículo 3.2]
- Comprobación del conjunto de pruebas de radio según la norma [EN 300 328-2]
CE Advertencia de la marca CE
Éste es un producto de Clase B. En un entorno doméstico, este producto puede causar interferencias de radio, en cuyo caso se puede instar al usuario a que tome las medidas oportunas.
Canal de uso inalámbrico para diferentes dominios
Norteamérica 2.412-2.462 GHz Canal 01 a canal 11
Japón 2.412-2.484 GHz Canal 01 a canal 14
Europa ETSI 2.412-2.472 GHz Canal 01 a canal 13
Bandas de frecuencia inalámbricas restringidas de Francia
Algunas áreas de Francia tienen una banda de frecuencia restringida. La potencia máxima autorizada para interiores en el peor caso es:
- 10 mW para toda la banda de 2,4 GHz (2400 MHz–2483,5 MHz)
- 100 mW para frecuencias comprendidas entre 2446,5 MHz y 2483,5 MHz
los canales 10 a 13 (ambos incluidos) funcionan en la banda de 2446,6 MHz a 2483,5 MHz.
Hay pocas posibilidades para el uso en exteriores: en propiedades privadas o en la propiedad privada de personas públicas, el uso está sujeto a un procedimiento de autorización preliminar del Ministerio de defensa, con la potencia máxima autorizada de 100 mW en la banda de 2446,5 a 2483,5 MHz. No se permite el uso en exteriores de propiedades públicas.
En los departamentos mencionados anteriormente, para toda la banda de 2,4 GHz:
- La potencia máxima autorizada en interiores es de 100 mW
- La potencia máxima autorizada en exteriores es de 100 mW
Departamentos en los que el uso de la banda de 2400 a 2483,5 MHz se permite con una potencia EIRP inferior a 100 mW en interiores e inferior a 10 mW en exteriores:
01 Ain Orientales 02 Aisne 03 Allier 05 Hautes Alpes
08 Ardennes 09 Ariège 11 Aude 12 Aveyron
16 Charente 24 Dordogne 25 Doubs 26 Drôme
32 Gers 36 Indre 37 Indre et Loire 41 Loir et Cher
45 Loiret 50 Manche 55 Meuse 58 Nièvre
59 Nord 60 Oise 61 Orne 63 Puy du Dôme
64 Pyrénées Atlantique 66 Pyrénées 67 Bas Rhin 68 Haut Rhin
70 Haute Saône 71 Saône et Loire 75 Paris 82 Tarn et Garonne
84 Vaucluse 88 Vosges 89 Yonne 90 Territoire de Belfort
94 Val de Marne
Es probable que este requisito cambie en el futuro, permitiendo el uso de la tarjeta LAN inalámbrica en más zonas dentro de Francia. Consulte a la agencia de regulación de telecomunicaciones ART para obtener la información más reciente (www.art-telecom.fr).
la tarjeta WLAN transmite con una potencia inferior a 100 mW, pero superior a 10 mW.
Advertencias de Seguridad UL
Requeridas para UL 1459 equipos cubriendo telecomunicaciones (teléfonos) destinados a ser conectados eléctricamente a una red de telecomunicaciones que tiene un voltaje de operación a tierra que no excede un pico de 200V, 300V de pico a pico, 105V rms, y está instalado o usado de acuerdo con el Código Eléctrico Nacional (NFPA 70).
Cuando se usa el Módem de su PC Portátil, hay que seguir siempre algunas precauciones básicas de seguridad para reducir los riesgos de fuego, descargas eléctricas y lesiones a personas, incluyendo las siguientes recomendaciones:
- No use el PC Portátil cerca del agua, por ejemplo, cerca de la bañera, la pica del baño, la pica de la cocina, o de lavar la rona, en un subsuelo húmedo, o cerca de una piscina.
- No use el PC Portátil durante una tormenta eléctrica. Hay cierto riesgo remoto de descarga eléctrica debido a los relámpagos.
- No use el PC Portátil donde haya un escape o fuga de gas
Requeridas para UL 1642 cubriendo baterías de Litio primarias (no recargables) y secundarias (recargables) para uso como fuentes de corriente en los productos electrónicos. Estas baterías contienen litio metálico, o una mezcla de litio, o un Ion de litio, y pueden consistir de una sola célula electroquímica, o de dos o más células conectadas en serie, o en paralelo, o ambas, que convierten la energía química energía eléctrica mediante una reacción química reversible o irreversible.
- No arroje la batería de su PC Portátil al fuego, ya que puede explotar. Siga las normas locales acerca de como deshacerse de esta clase especial de residuo en orden a reducir el riesgo de daño de personas debidos al fuego o explosión.
- No use adaptadores de corriente o baterías de otros mecanismos para reducir riesgos de daños a personas debidos al fuego o explosión. Use solamente los adaptadores de corriente certificados UL o baterías suministradas por el fabricante o punto de venta autorizado.
Requisitos de Seguridad en la Corriente
Los productos con corriente eléctrica alcanzando hasta 6A y pesando más de 3Kg deben usar cables aprobados, más grandes o iguales a: H05VV-F, 3G, 0.75mm² o H05VV-F, 2G, 0.75mm².
Etiqueta ecológica de la Unión Europea
Este PC portátil ha sido certificado con la etiqueta de la Flor de la UE, lo cual indica que el producto tiene las siguientes características:
- Menor consumo de energía durante el uso y los modos de suspensión
- Uso limitado de metales altamente tóxicos
- Uso limitado de sustancias perjudiciales para el medioambiente y la salud humana
- Reducción del uso de los recursos naturales fomentando el reciclaje*
- Mayor duración del producto por medio de sencillas actualizaciones y disponibilidad de repuestos durante más tiempo
- Reducción de los residuos sólidos por medio de la política de recogida*
Para más información acerca de la etiqueta de la Flor de la UE, visite la página oficial de la etiqueta ecológica de la Unión Europea:
http://europa.eu.int/ecolabel.
*Los programas de reciclaje y recogida de ASUS se derivan de nuestro compromiso con los más altos niveles de protección del entorno. Creemos en las soluciones que permitan a nuestros clientes reciclar nuestros productos de forma responsable. Visite Green ASUS (http://green.asus.com/english/takeback.html) para más información acerca de cómo beneficiarse de las ventajas de dicho servicio en su región.
Retirada y reciclaje
Los equipos informáticos antiguos, equipos portátiles y otros equipos electrónicos contienen productos químicos peligrosos que podrían ser perjudiciales para el medio ambiente si se eliminan en un vertedero junto con la basura doméstica. Reciclándolos, los metales, plásticos y componentes de los equipos antiguos se dividen y reutilizan para fabricar productos nuevos. Además, el entorno queda protegido ante la liberación de productos químicos perjudiciales.
ASUS trabaja con distintos proveedores de servicios de reciclaje que ofrecen los más altos niveles de protección de nuestro entorno, garantizando la seguridad y cumpliendo con la legislación medioambiental internacional. Nuestro compromiso a la hora de reciclar equipos antiguos surge de nuestro trabajo por proteger el entorno de muchas formas.
Para más información acerca del reciclaje de productos ASUS y la obtención de contactos, visite GreenASUS Takeback y la página de Reciclado (http://green.asus.com/english/takeback.htm).
Precauciones nórdicas
(para PC Portátiles con Batería de Ion-Litio)
IMPORTANTE: según el modelo, los componentes utilizados en la pantalla del PC portátil podrían contener mercurio. Recicle o elimine el dispositivo siguiendo las leyes locales, estatales y federales.
Información de Seguridad para Unidades Ópticas
- Información sobre seguridad del láser
Las unidades ópticas externas o internas vendidas con este PC portátil contienen un PRODUCTO LÁSER DE CLASE 1 (LASER KLASSE 1 PRODUKT). Las clasificaciones láser pueden encontrarse en el glosario que se encuentra al final de este manual de usuario.
ADVERTENCIA: La realización de ajustes o el desarrollo de procedimientos distintos de los especificados en el manual del usuario podrían provocar una exposición láser peligrosa. No intente desmontar la unidad óptica. Por su seguridad, lleve a arreglar su unidad óptica a un proveedor autorizado de servicio técnico únicamente.
Etiqueta de Servicio de Advertencia
ADVERTENCIA: RADIACIONES VISIBLES AL ABRIR. NO MIRE AL HAZ NI VISUALICE DIRECTAMENTE CON INSTRUMENTOS ÓPTICOS.
Regulaciones CDRH
El Centro para Dispositivos y Salud Radiológica (CDRH -sigla en inglés-) de los EE.UU. de la Administración de Comida y Medicamentos implementó reglas para productos de Láser el 2 de Agosto de 1976. Estas reglas valen para todos los productos manufacturados desde el 1 de Agosto de 1976. El cumplimiento de las reglas es obligatorio para todos los productos comercializados en los Estados Unidos.
ADVERTENCIA: El uso de controles, ajustes, o procedimientos distintos de los especificados aquí, o en la guía de instalación de productos de láser puede resultar en una peligrosa exposición a la radiación.
Advertencia sobre Productos de Macrovision Corporation
Este producto incorpora una tecnología de protección de los derechos de autor que está protegida por métodos de reclamo de ciertas patentes de los EE.UU. y por otros derechos internacionales de propiedad intelectual poseídos por Macrovision Corporation y otros propietarios de derechos. El uso de esta tecnología de protección de los derechos de autor debe estar autorizado por Macrovision Corporation, y está destinado al uso en el hogar y a otros usos limitados a menos que de otro modo sea autorizado por Macrovision Corporation. Las copias de ingeniería o el desmontaje están prohibidas.
Aprobación CTR 21 (para PC Portátiles con Módem incorporado)
 | Danés | «Udtynet er i henhold til Rådets beshatning 98/482/EF EU-godkendt til at blive opkoblet på de offentlige triefonnet som enkelforbandet terminal. På grund af forskelle mellem de offentlige telefonnet i de forskellige lande giver godkendelnen dag ikke i sig selv ubetinget garanti for, at udtynet kan fungere korekt på samtlige nettermäneringsponkter på de offentlige telefonnet.I tilbelde af problemer ber De i første omgang henvende Dema til leveranderen af udtynet.» |
 | Holandés | „Dit appanur is goedgekerund volgens Beschäking 98/482/EG van de Raad voor de pan-Europe aanshaiting van enkelvoudige eindapparitur op het openbare geschakelde telefoonnerwerk (PSTN). Gezien de verschillen tussen de individuale PSTN's in de verschillende landen, biedt deze goedkeuning op zichzelf geen onvoorwaardelijke garantie voor een succesvolle werking op elk PSTN-netwerkaamaloitpoint.Noem bij problemen in eerste instantie contact op mer de leverancier van het apparat.“ |
 | ||
 | Inglés | 'The equipment has been approved in accordance with Council Decision 98/482/EC for pan-European single terminal connection to the public switched telephone network (PSTN). However, due to differences between the individual PSTNs provided in different countries, the approval does not, of itself, give an unconditional assurance of successful operation on every PSTN network termination point.In the event of problems, you should contact your equipment supplier in the first instance.’ |
 | Finlandés | “Tianä laite on hydikkytry neuwonor plätöksen 98/482/EY mukaisesti lüntertöväksi yksättäisenä laitteens yleisenen kytkentäisen pubehinverkkjoon (PSTN) EU:n jäsenvaltionna. Eri maiden yleisten kytkentäisten pubehinverkkjojen välläla on kuitenkin emja, joten hyvälkyntä ei sellaneman takaa häirötöntä toimiasas kaikkiem yleisten kytkentäisten pubehinverkkjojen liyntäpliateink.Öngelmien ilmetessä ottakas viypymästä yhteyntä laitenea toimittajuen.” |
 | Francés | «Cet équipement a reçu l'agrément, conformément à la décision 98/482/CE du Conseil, concernant la connexion panceuropéenne de terminal unique aux résouze téléphoniques publics communis (RTPC). Toutefois, comme il existe des différences d'un pays à l'autre entre les RTPC, l'agrément en soi ne constitue pas une garantie absolae de fonctionnement optimal à chaque point de terminaison du réseau RTPC.En cas de problème, vous devez contacter en premier lieu votre fournissent.» |
 | Alemán | „Dieses Gerät wurde gemäß der Entscheidung 98/482/EG des Rates europaweit zur Anschaltung als einzelne lindeinrichtung an das öffentliche Fernsprechnetz zagelassen. Aufgrund der zwischen den öffentlichen Fernsprechnetzen verschiedener Staaten bestahenden Unterschiede stellt diese Zulassung an sich jedoch keine unbedingte Gewähr für einen erfolgreichen Betrieb des Geräts an jedem Nutzabschülpunkter dar.Falls beim Betrieb Probleme subtreten, sollten Sie sich zunächst an ihren Fachbündler wenden.“ |
 | Griego | «O čjotlanyáčs égen cyruplti yu unontipantácičn stóvidený jezomupalov tarpaptakió με το ὁμότια πελραντακό δίστησο μετησυγής (PSTN), σύμμαν με την απόροση 98/482/ΕΚ τον Συβοκείου απόδος εκταλή απόργων διαρορές μεταλή τον επεμάρος PSTN non supréγοντε πε διάφορες γώρες η εγριση δεν ταρέγει αρ' αυνελς ινεπορίλεση εξισπράλεια επεποχός λεισπαργίας πε ανάλε σταμίο απόληζε τον διατίου PSTN.Elev αυνελόγενν προβάρματα, θο πρέτα και' αρχής νι απειδόνειτε στον προμπευτή τον čjotlanyáčos mc.» |
 | Italiano | «La presente apparecchiatura terminale è stata approvata in conformità della decisione 98/482/CE del Comiglio per la connessione paneuropea come terminale singolo ad una rete analogica PSTN. A causa delle differenze tra le seri dei differenti paesi, l'approvazione non garantisce però di per sé il funzionamento corretto in tutti i punti di terminazione di rete PSTN.In caso di problemi contattare in primo luego il furnitore del prodotto.» |
 | Português | «Este equipamento foi aprovado para lignação pan-europeia de um único terminal à rede telefónica pública comatada (RTPC) nos termos da Decisão 98/482/CE. No entanto, devido la diferenças existentes entre as RTPC dos diversos países, a aprovação não garante incondicionalmente, por si só, um funcionamento correcto em todos os puntos terminais da rede da RTPC.Em caso de problemas, deve entuar-se em contacto, em primeiro lugar, com o fumecedor do equipamento.» |
 | Español | «Este equipo ha sido homologudo de conformidad con la Decisión 98/482/CE del Consejo para la conexión paneuropea de un terminal simple a la red telefónica pública conmutada (RTPC). No obstante, a la vista de las diferencias que existen entre las RTPC que se ofrecen en diferentes países, la homologación no constituye por si sola una garantía incondicional de funcionamiento satisfactorio en todos los puntos de terminación de la red de una RTPC.En caso de sugir algún problema, procede ponerse en contacto en primer lugar con el proveedor del equipo.» |
 | Sueco | "Utrustningen har godkänes i enlighet med rådets beslut 98/482/EG för alleuropeink annlutning som ensald terminal till det allmänt tillglingliga kopplule telentäret (PSTN). På grund av de skillnader som firma mellan telentäret i olika länder utgőr godkänmandet emellertid inte i sig sjähet en absolut garanti för att utrustningen kommer att fungera tillfredaställande vid varje telentämskloningspunkt.Om problem uppatär bör ni i första hand kontakta leverantören av utrustningen." |
Información sobre el PC Portátil
Esta página se provee para guardar información acerca de su PC Portátil que pueda ser útil como futura referencia o para obtener ayuda técnica. Conserve este Manual del Usuario en un lugar seguro si rellena los espacios para las contraseña.
Nombre del propietario: ____ Teléfono del propietario: ____
Fabricante: ____ Modelo: ____
Punto de venta: ____ Teléfono: ____
Tamaño de Pantalla: ____ Fecha de Compra: ____ Número de Serie: ____
Fabricante de la unidad de disco duro:____ Capacidad:____
Fabricante de la 2da. unidad de disco duro:____ Capacidad:____
Versión de BIOS: ____ Fecha: ____
Accesorios: ____ Número de Serie: ____
Accesorios: ____ Número de Serie: ____
SOFTWARE
Sistema Operativo:
Contraseña del supervisor: ____ Contraseña del usuario: ____
Contraseña del disco duro:
RED DE TRABAJO
Nombre del Usuario: ____ Contraseña: ____ Dominio: ____
Nombre del Usuario: ____ Contraseña: ____ Dominio: ____
- PC Portátil Manual de Usuario
- Presentación del PC Portátil
- Descripción de los Componentes
- Introducción
- Tabla de contenidos (Cont.)
- Uso del PC Portátil
- Apéndice
- Contenidos
- Acerca de este Manual de Usuario
- Notas sobre este Manual
- Precauciones de Seguridad
- Advertencia de seguridad para baterías:
- Procedimientos de Transporte
- Cubra su PC Portátil
- Cargue las Baterías
- Precauciones en Aviones
- Preparación del PC Portátil
- Instale la batería 2. Conecte el PC Portátil a una fuente de alimentación alterna
- Abra el panel de visualización 4. Encienda el PC Portátil
- 1
- Vista Superior
- Indicador de Cámara
- Cámara (sólo ciertos modelos)
- Pantalla
- Express Gate/ Tecla Power4Gear eXtreme
- Botón de encendido
- Indicadores de Estado
- Teclado
- □ Dispositivo Señalizador Touchpad y Botones
- Escáner de huellas dactilares (en modelos concretos)
- 2
- Descripción de los Componentes
- Vista Inferior
- Bloqueo de batería - Resorte
- ② □ Batería
- ③ Bloqueo de batería - Manual
- Compartimento para tarjetas SIM (en modelos concretos)
- Compartimiento del Disco Duro
- Compatimento para Unidad Central de Proceso (CPU)
- Botón de Apagado (Emergencia)
- Vista Lado izquierdo
- DCIN Entrada de corriente continua (DC)
- ② Aperturas de ventilación
- ESATA Puerto combinado E-SATA y USB (2.0/1.1) (en modelos seleccionados)
- Puerto USB (2.0/1.1)
- ⑤ HDMI Puerto HDMI (en modelos concretos)
- Conmutador de conexión inalámbrica
- Ranura para tarjeta ExpressCard
- Vista Lado Derecho
- Unidad Óptica: Expulsión Electrónica
- Unidad Óptica: Expulsión de Emergencia (localización variable dependiendo del modelo)
- Conector de salida SPDIF
- Conector de salida para auriculares
- Conector de Entrada de Micrófono
- Puerto USB (2.0/1.1)
- Puerto de bloqueo Kensington®
- Vista Frontal
- Ranura para Tarjetas de Memoria Flash
- Sistema de Altavoces
- Vista Posterior
- □ Salida para Pantalla (Monitor)
- Sistema de Alimentación
- Utilizando la alimentación por Corriente Alterna (AC)
- Utilizando la alimentación por batería
- Instalación y extracción de la batería
- Cuidados de la batería
- Encendido del PC Portátil
- Comprobación automática de encendido (POST, Power-On Self Test)
- Tecnología para el Control y Generación de Informes de forma Automática
- Comprobando el nivel de alimentación de la batería
- Carga de la batería
- Opciones de energía
- Procesos de reinicio
- Apagado de emergencia
- Modos de administración de energía
- Suspensión e Hibernación
- Control térmico de energía
- Funciones Especiales del Teclado
- Teclas coloreadas de acceso directo
- Teclas coloreadas de acceso directo (Cont.)
- Icono de Altavoces (F10):
- Altavoz con flecha hacia abajo (F11):
- Altavoz con flecha hacia arriba (F12):
- Fn+V: Abre la aplicación "ASUS Life Frame".
- Botón Power4 Gear+ (Fn+Barra Espaciadora):
- Teclas Microsoft Windows™
- El teclado como teclado numérico
- El teclado como cursores
- Interruptores e indicadores de estado
- Interruptores
- Botón de encendido
- Interruptores e indicadores de estado (Cont.)
- Indicadores de estado
- Indicador de alimentación
- Indicador de Carga de Batería
- Indicador de LAN inalámbrica
- Indicador de Actividad de Unidad
- Indicador de Bloqueo de Mayúsculas
- Teclas de control multimedia (en determinados modelos)
- Reproducir / Pausar CD
- Detener CD
- Saltar a pista anterior en CD (retroceder) y reducir volumen de audio
- Saltar a pista siguiente en CD (avance rápido) y aumentar volumen de audi
- Controles de volumen de sonido
- 3
- Introducción
- Dispositivo Señalizador
- Usando el Touchpad
- Moviendo el cursor
- Desplazamiento (en modelos seleccionados)
- Ilustraciones del uso del Touchpad
- Haciendo clic y arrastrando Dando golpecitos y arrastrando
- Cuidado del Touchpad
- Desactivación automática del panel táctil
- Dispositivos de Almacenamiento
- Tarjeta de Expansión
- Insertando una tarjeta de expansión
- Retirando una tarjeta de expansión
- Insertando un disco óptico
- Unidad óptica (Cont.)
- Usando la Unidad Óptica
- Escuchando CDs de sonido
- Lector de Tarjetas de Memoria Flash
- Unidad de Disco Duro
- Extraer la unidad de disco duro:
- Instalar una tarjeta de memoria:
- Extraer una tarjeta de memoria:
- Conexión a Red
- Cable Par Trenzado
- Conexión Inalámbrica a Red de Área Local (sólo en modelos seleccionados)
- Modo Ad-hoc
- Modo Infraestructura
- Conexión a red inalámbrica de Windows Conexión a una red
- Conexión Inalámbrica Bluetooth (sólo en modelos seleccionados)
- Si su PC Portátil no incluyen Bluetooth integrado, necesitará conectar un módulo Bluetooth de tipo USB o Tarjeta PC.
- Teléfonos móviles con Bluetooth
- PCs de sobremesa o PDAs con Bluetooth
- Activar y abrir la utilidad Bluetooth
- TPM (Módulo de Plataforma de Confianza - Trusted Platform Module) (sólo en modelos seleccionados)
- Aplicaciones TPM
- Activar la seguridad TPM
- Borrar los datos de seguridad TPM
- Registro de huellas dactilares (en modelos concretos)
- Registro de huellas dactilares (en modelos concretos) continuación
- Monitor 3G (en determinados modelos y algunos territorios)
- Ventana Watcher
- Iconos e indicadores de la ventana principal
- Iconos de la bandeja del sistema
- 3G (o 3-G)
- Accesorios opcionales
- Concentrador USB (Opcional)
- Memoria Flash USB 2.0
- Conexiones Opcionales
- Teclado y ratón USB
- Conexión de impresora 2.0
- Configurar ratón Bluetooth (opcional)
- Configuración del ratón Bluetooth (opcional) continuación
- Usar el sistema y el software
- Software de soporte
- Configuración de la BIOS del sistema
- Dispositivo de arranque
- Configuración de la seguridad
- Para borrar la contraseña:
- Configuración de la BIOS del sistema(cont.)
- Comprobación de la contraseña
- Nivel de acceso de usuario
- Guardar los cambios
- Problemas comunes y soluciones
- Problema de hardware - Disco óptico
- Razón desconocida - Sistema inestable
- Problema de hardware - Teclado y tecla de acceso directo
- Problema de hardware - Cámara integrada
- Problema de hardware - Batería
- Problemas comunes y soluciones (Cont.)
- Problema de hardware - Error de encendido y apagado
- Diagnósticos:
- Síntomas y soluciones:
- Problema mecánico - VENTILADOR y temperatura
- Servicio técnico - Especificación, función y precio
- Problema de software - Software integrado de ASUS
- Razón desconocida - Pantalla de color azul con texto blanco
- Problema de software - BIOS
- Actualizar la BIOS.
- Norton Internet Security (NIS) de Symantec
- Recuperación del software de Windows Vista Usar la partición del disco duro
- Sobre el Software de recuperación de particiones
- Utilizar la partición de recuperación:
- Recuperar Windows sólo en la primera partición.
- Recuperar Windows en toda la unidad de disco duro.
- Recuperar Windows en toda la unidad de disco duro con 2 particiones.
- Recuperación del software de Windows Vista (Cont.) Usar DVD (en modelos concretos)
- Utilizar el DVD de recuperación:
- Glosario
- ACPI (Configuración Avanzada e Interfaz de Manejo de Corriente)
- APM (Manejo Avanzado de la Corriente)
- AWG (Calibre del Cable Americano)
- BIOS (Sistema Básico de Entrada/Salida)
- Bit (Dígito Binario)
- Inicio (Boot)
- Byte (Término Binario)
- Desaceleración del Reloj
- Glosario (Cont.)
- CPU (Unidad Central de Procesamiento)
- Controlador de Dispositivo
- DVD
- ExpressCard
- Hardware
- IDE (Unidad Electrónica Integrada)
- IEEE1394 (1394)
- Bloqueo de seguridad Kensington®
- Clasificaciones láser
- Enlace PCI (Enlace de distribución local conectado con un componente periférico)
- POST (Power On Self Test)
- RAM (Memoria de Acceso Aleatorio)
- Modo Suspensión
- Disco de Sistema
- TPM (Módulo de Plataforma de Confianza - Trusted Platform Module) (en modelos concretos)
- Cable con conductor de par trenzado
- UltraDMA/66 o 100
- USB (Enlace de distribución Universal en Serie)
- Declaraciones e Información de Seguridad
- Información sobre la unidad de DVD-ROM
- Información sobre las zonas de reproducción de DVD
- Definiciones de zonas
- Zona 1
- Zona 2
- Zona 3
- Zona 4
- Zona 5
- Zona 6
- Conformidad del Módem Interno
- Presentación
- Declaración de Compatibilidad de Red de Trabajo
- Declaración de Compatibilidad con Red de Trabajo
- Equipos de no-voz
- Conformidad del Módem Interno (Cont.)
- Esta tabla muestra los países que están actualmente bajo el estándar CTR21.
- FC Declaración relacionada con las precauciones sobre la exposición a la radiofrecuencia de FCC
- Directivas de exposición RF de la comisión FCC (clientes inalámbricos)
- Declaración de conformidad (directiva R&TTE 1999/5/EC)
- CE Advertencia de la marca CE
- Canal de uso inalámbrico para diferentes dominios
- Bandas de frecuencia inalámbricas restringidas de Francia
- los canales 10 a 13 (ambos incluidos) funcionan en la banda de 2446,6 MHz a 2483,5 MHz.
- la tarjeta WLAN transmite con una potencia inferior a 100 mW, pero superior a 10 mW.
- Advertencias de Seguridad UL
- Requisitos de Seguridad en la Corriente
- Etiqueta ecológica de la Unión Europea
- Retirada y reciclaje
- Precauciones nórdicas
- (para PC Portátiles con Batería de Ion-Litio)
- Información de Seguridad para Unidades Ópticas
- - Información sobre seguridad del láser
- Etiqueta de Servicio de Advertencia
- Regulaciones CDRH
- Advertencia sobre Productos de Macrovision Corporation
- Información sobre el PC Portátil
- SOFTWARE
- RED DE TRABAJO
Marca : ASUS
Modelo : N20A-2P006E
Categoría : Computadora portátil
