Tipo de producto	Sistema de navegación GPS para automóvil
Marca	Kenwood
Modelo	DNX771BT
Pantalla	TFT de 6,95 pulgadas, resolución 800 x 480 píxeles, retroiluminación LED
Receptor GPS	Alta sensibilidad, frecuencia 1575,42 MHz
Reproductor de discos	DVD, CD de música, discos de datos (CD/DVD)
Formatos de audio reproducibles	MP3, WMA, AAC, WAV, FLAC
Formatos de vídeo reproducibles	MPEG1, MPEG2, DivX, H.264, WMV
Formatos de imagen	JPEG, PNG, BMP (solo USB)
Bluetooth	Versión 3.0+EDR, perfiles HFP, A2DP, AVRCP, SPP, PBAP
Sintonizador de radio	FM/AM, HD Radio (modelos selectos), SiriusXM (opcional)
Interfaces	USB, HDMI/MHL, entrada AV (RCA/mini toma), salida de vídeo/audio
Potencia de salida de audio	50 W x 4 (máxima), 22 W x 4 RMS (4 Ω, 1% THD)
Ecualizador	Gráfico de 13 bandas, filtros pasa altos/pasa bajos ajustables
Alimentación	14,4 V CC (10,5 – 16 V permitido)
Consumo máximo	10 A
Idiomas del menú	Seleccionable: inglés, español, etc.
Funciones principales	Navegación GPS, reproducción multimedia, manos libres Bluetooth, receptor de radio, aplicaciones (Pandora, iHeartRadio, etc.), control de audio avanzado
Limpieza	Paño suave y seco; no usar disolventes ni aerosoles directos
Seguridad	No colocar objetos metálicos dentro de la unidad; no mirar fijamente la pantalla mientras se conduce
Servicio técnico	Consultar al distribuidor Kenwood

Preguntas frecuentes - DNX771BT KENWOOD

¿Cómo puedo poner en marcha la unidad por primera vez?

Pulse el botón MENU o NAV. La primera vez aparecerá la Configuración inicial, donde deberá seleccionar el país, idioma, ángulo del monitor y otros ajustes.

¿Cómo conectar mi teléfono por Bluetooth?

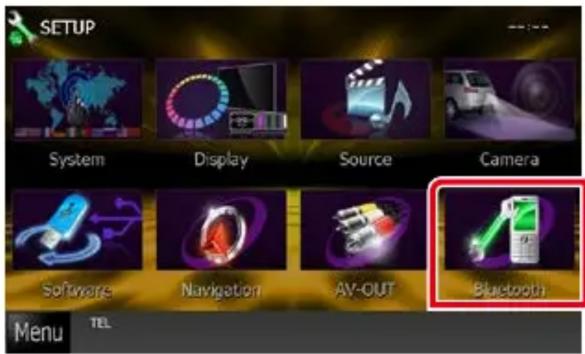

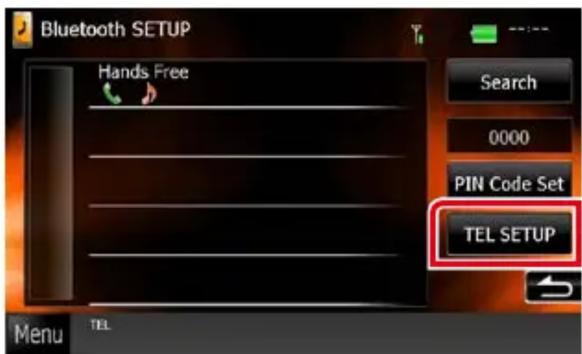

Vaya a Bluetooth Setup en el menú de configuración. Active Bluetooth en su teléfono y busque dispositivos. Seleccione 'Kenwood DNX771BT' y acepte el emparejamiento.

¿Qué formatos de audio y vídeo soporta la unidad?

Soporta audio MP3, WMA, AAC, WAV, FLAC y vídeo MPEG1, MPEG2, DivX, H.264, WMV. Consulte el manual para más detalles.

¿Puedo usar mi iPod o iPhone con esta unidad?

Sí, puede conectar un iPod/iPhone mediante cable USB, adaptador Lightning Digital AV o Bluetooth. Asegúrese de configurar correctamente la conexión en iPod SETUP.

¿Cómo actualizar los mapas de navegación?

Inserte una tarjeta microSD (o SD, según modelo) con la actualización en la ranura correspondiente. Consulte el manual de navegación para el procedimiento detallado.

¿Qué hacer si la unidad no reproduce un disco?

Verifique que el disco no esté rayado, sucio o dañado. Asegúrese de que sea un formato compatible (CD de audio, DVD, etc.). Si el problema persiste, limpie la lente o consulte a su distribuidor.

¿Cómo configurar el ecualizador?

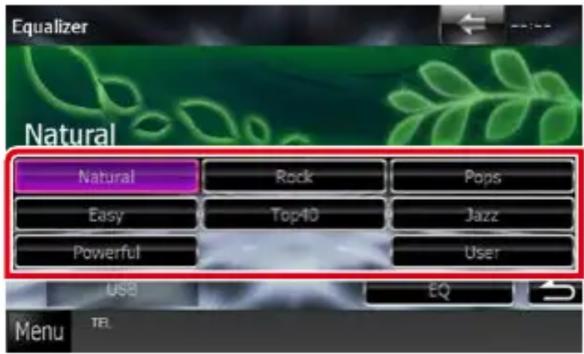

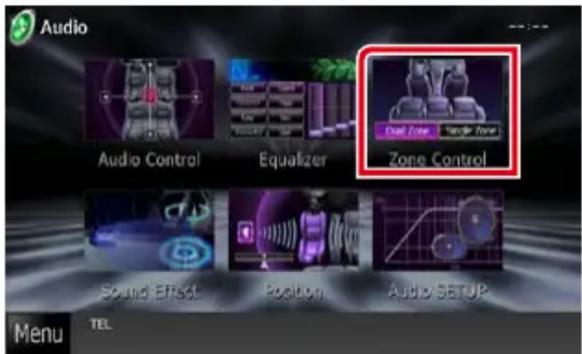

Pulse el botón AUD o toque [AUDIO] en el menú. Aparecerá la pantalla Graphic Equalizer donde podrá ajustar las 13 bandas y otros parámetros de sonido.

¿Cómo usar la función de manos libres?

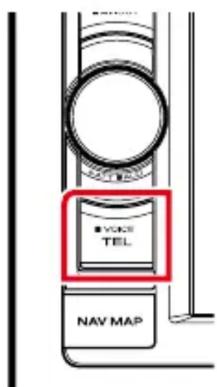

Pulse el botón TEL para mostrar la pantalla Hands Free. Desde allí puede realizar llamadas, ver el historial y acceder a la agenda telefónica sincronizada vía Bluetooth.

¿Se puede ver la cámara de reversa en la pantalla?

Sí, conecte una cámara de reversa compatible a la entrada de cámara. Configure la cámara en el menú Camera Setup. La vista se activará automáticamente al poner la marcha atrás.

¿Cómo reiniciar la unidad a los ajustes de fábrica?

Pulse el botón ▽ (Reset) en el panel frontal con un objeto puntiagudo. También puede ir a Configuración del sistema y seleccionar Restablecer.

MANUAL DE USUARIO DNX771BT KENWOOD

SISTEMA DE NAVEGACIÓN GPS

MANUAL DE INSTRUCCIONES

JVCKENWOOD Corporation

Antes de leer este manual, haga clic en el botón siguiente para comprobar la última edición y las páginas modificadas.

Gracias por adquirir el SISTEMA DE NAVEGACIÓN GPS DE KENWOOD.

En este manual se describen varias funciones útiles del sistema.

Haga clic en el icono del soporte que desea reproducir.

Con un solo clic, puede saltar a la sección de cada soporte.

Antes de la utilización 4

▲ ADVERTENCIA ____ 4

Cómo leer este manual 5

Funciones básicas 6

Funciones de los botones del panel frontal 6

Poner en marcha la unidad ____ 10

Cómo reproducir soportes 13

Manejar la pantalla Top Menu 14

Funciones habituales 16

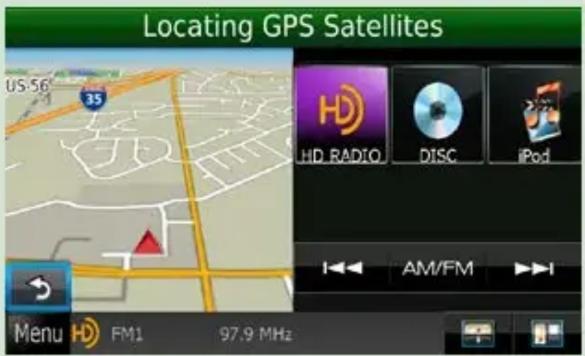

Manejo de la navegación 18

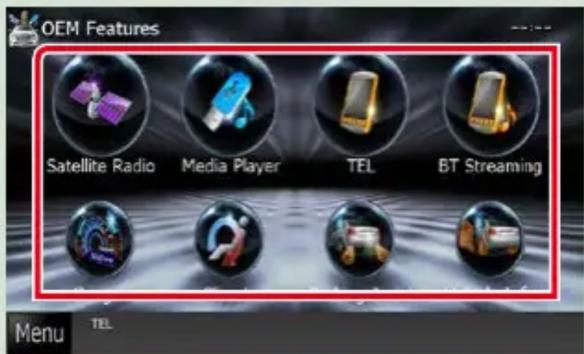

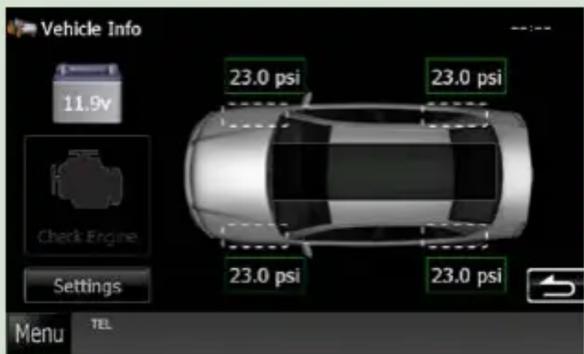

Uso de las características OEM____ 20

Manejo de DVD/ Vídeo CD (VCD) 22

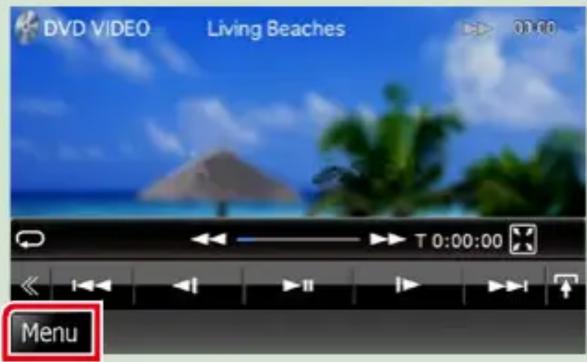

Manejo básico de DVD/VCD 22

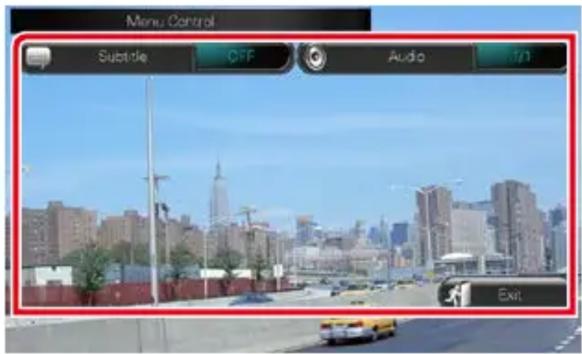

Manejo del menú de disco DVD 25

Control de zoom para DVD y VCD ____ 26

Configuración de DVD 28

Función CD/archivos de audio e imagen/iPod/App 32

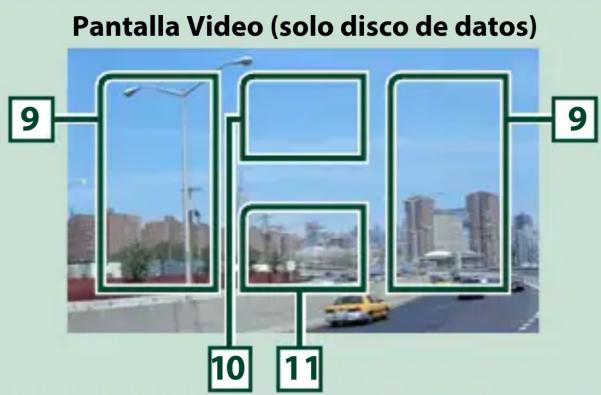

Manejo básico de música/ vídeo/imágenes 32

Operaciones de búsqueda 39

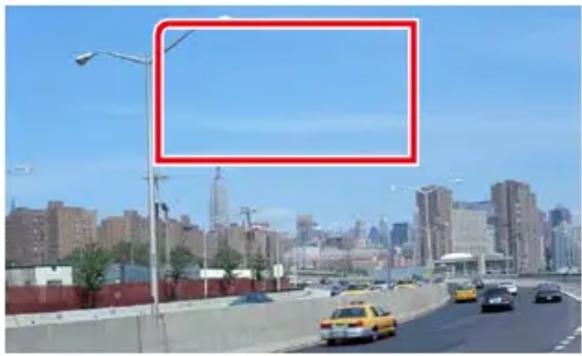

Control de películas 44

Funcionamiento de Pandora® 45

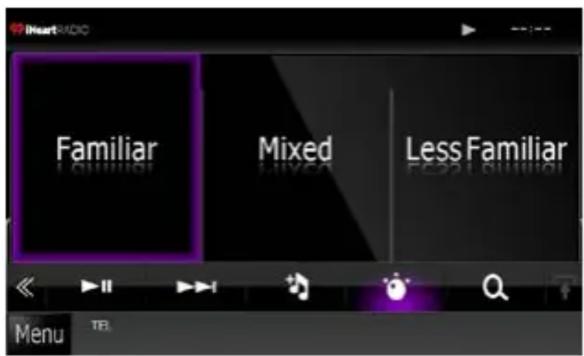

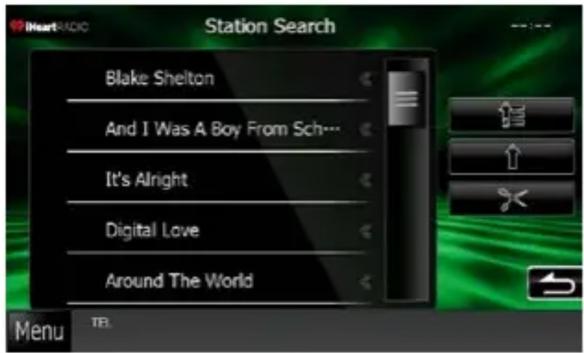

Funcionamiento de iHeartRadio 48

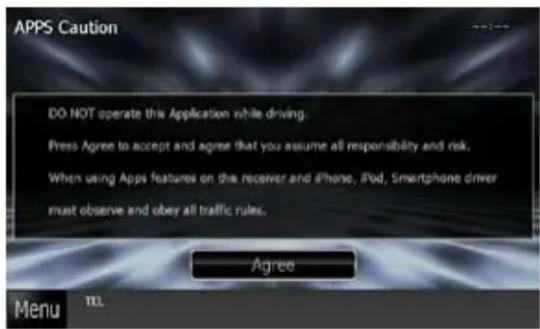

Funcionamiento de aplicaciones ____ 51

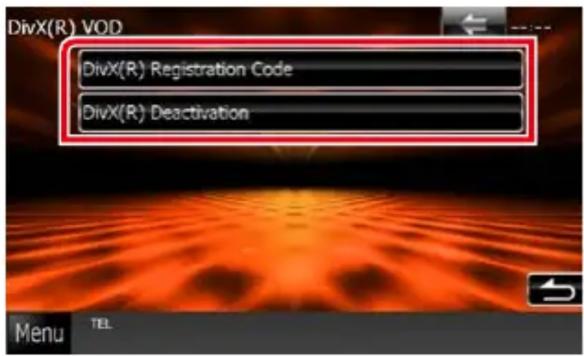

Configuración de USB/iPod/DivX 52

Función desintonizador de radio y HD Radio™ 58

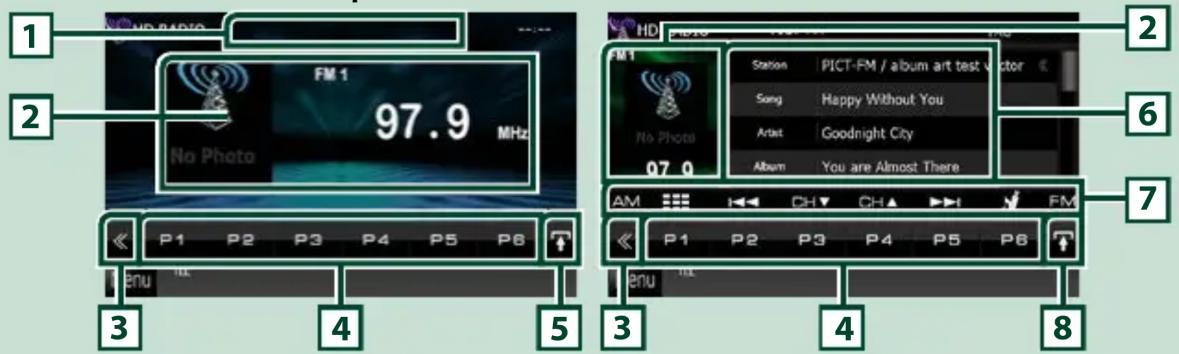

Funcionamiento básico del sintonizador Radio/HD ____ 58

Manejo de la memoria 61

Operaciones de selección 62

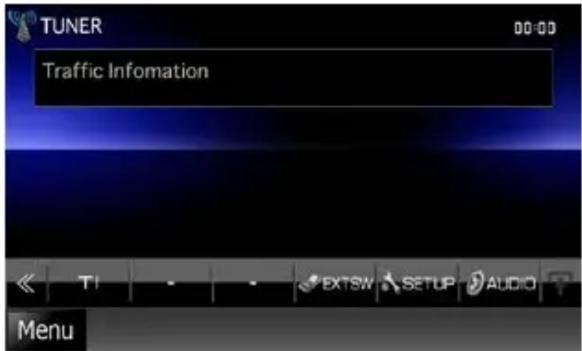

Información del tráfico 64

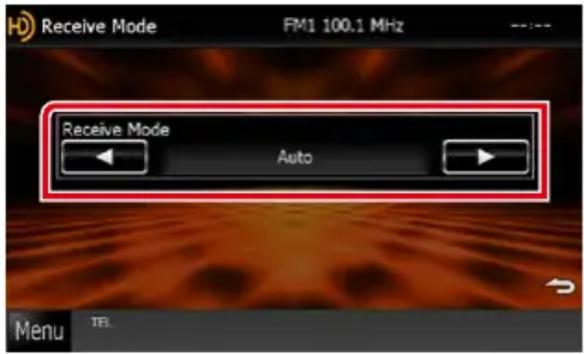

Modo de recepción 64

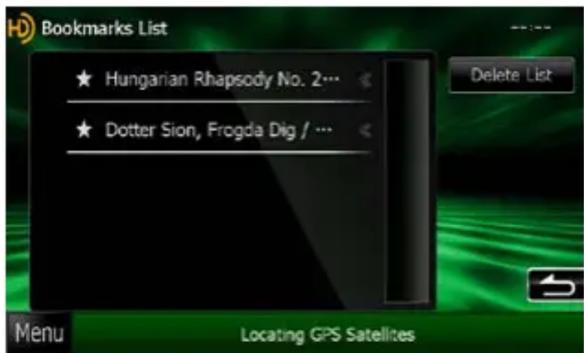

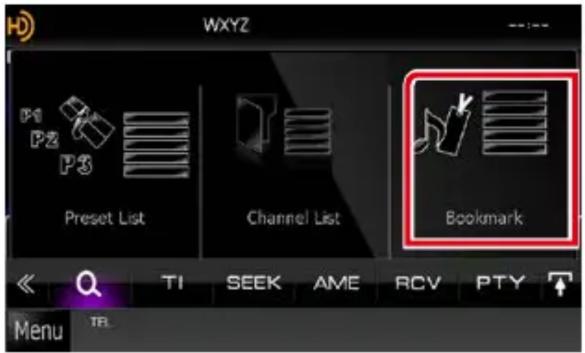

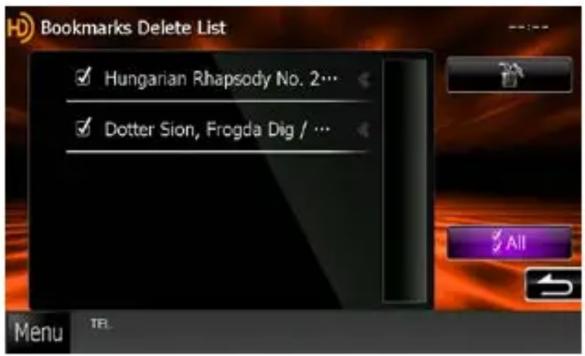

Marcador 65

Función SiriusXM® 68

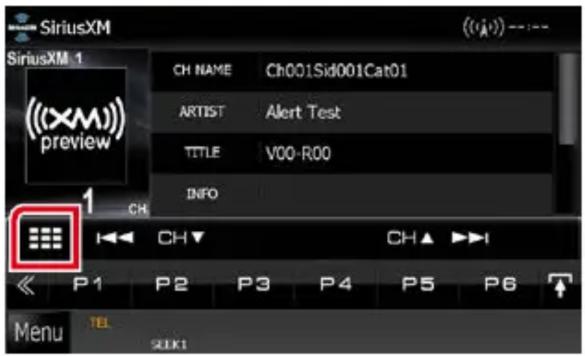

Funciones básicas de SiriusXM® 68

Manejo de la memoria ____ 71

Operaciones de selección ____ 71

Alerta de contenido 73

SiriusXM Replay™ 74

Smart Favorites, TuneStart™ 75

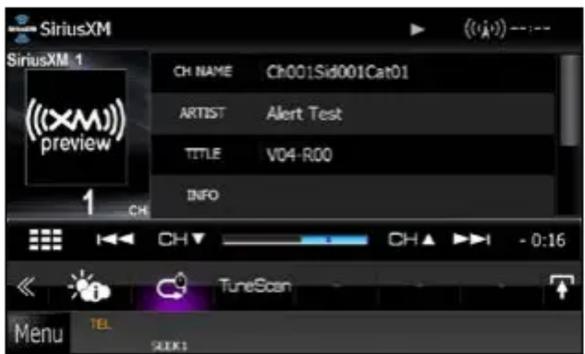

TuneScan™ 75

Configuración de SiriusXM 76

Control de Bluetooth 82

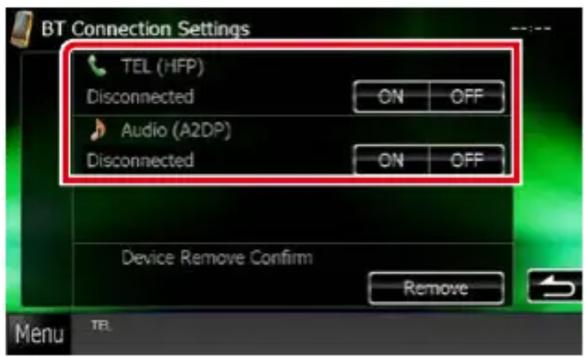

Registrar y conectar la unidad Bluetooth 82

Reproducir dispositivos de audio Bluetooth 84

Usar la unidad de manos libres ____ 85

Smartphone Link 88

Configuración del sistema manos libres _ 90

Configuración 92

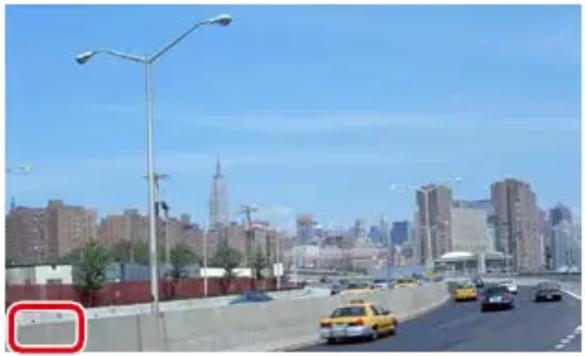

Configuración de pantalla del monitor _ 92

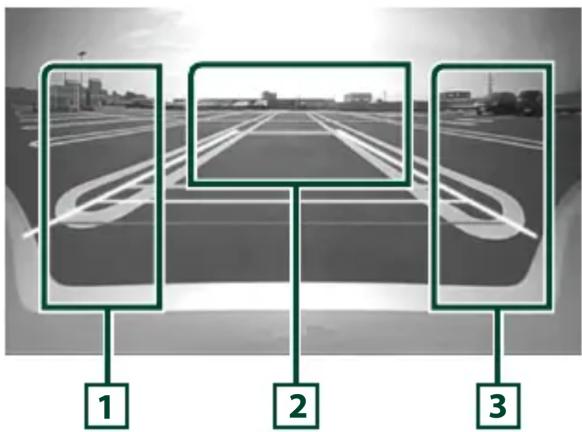

Control de la vista de la cámara 93

Configuración del sistema ____ 94

Configuración del visualizador ____ 99

Configuración de la navegación ____ 102

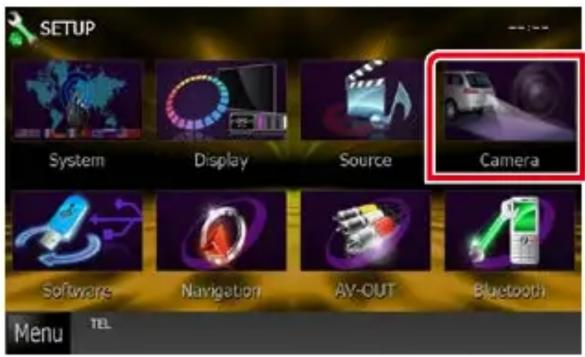

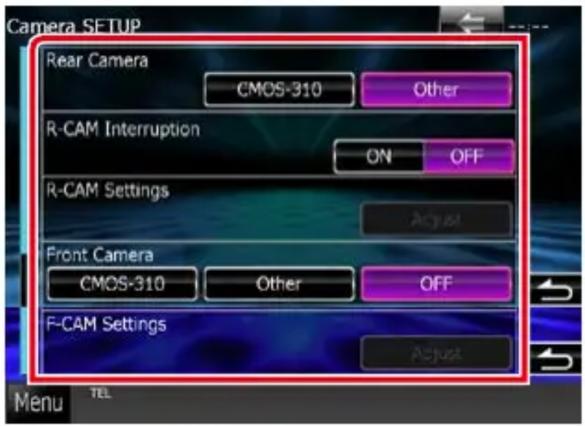

Camera Setup / Configuración de la cámara ____ 103

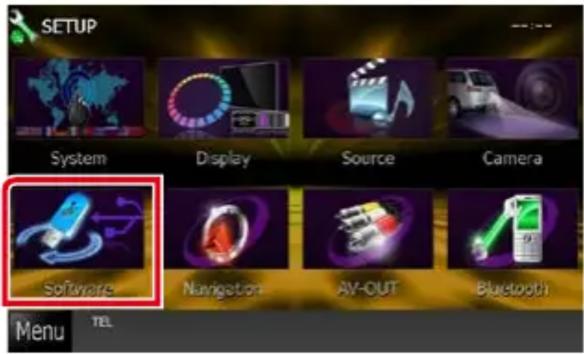

Información de software 104

Configuración de entrada AV 104

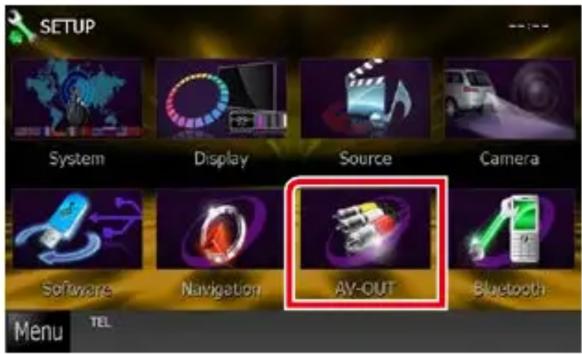

Configuración de interfaz de salida AV ____ 105

Control de dispositivos externos ____ 105

Control del audio 106

Ajuste del audio 106

Controlar el audio general 110

Control del ecualizador ____ 111

Control de zona 113

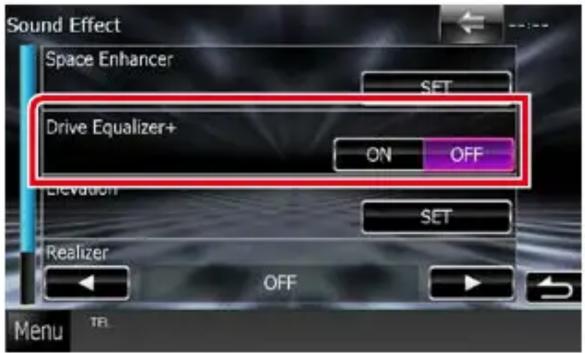

Efecto de sonido 114

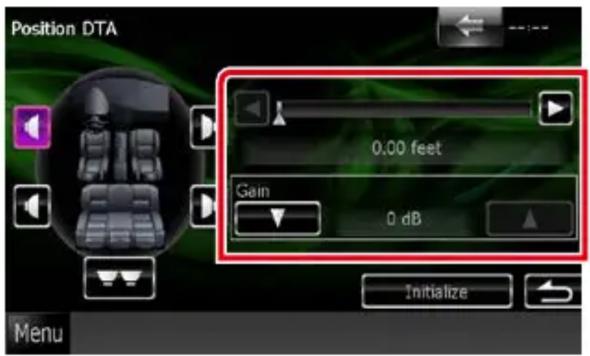

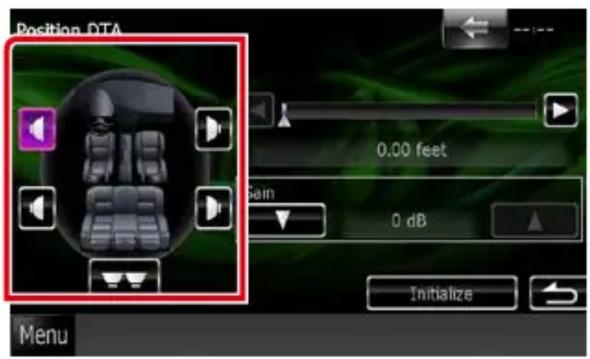

Posición de escucha 116

Mando a distancia 118

Instalación de las pilas ____ 118

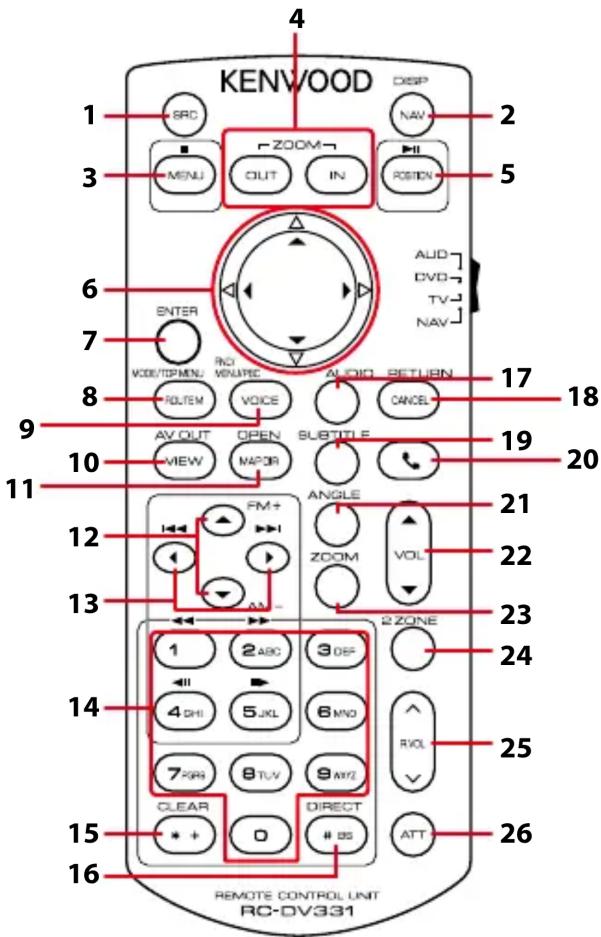

Funciones de los botones del mando a distancia 119

Resolución de problemas 122

Problemas y soluciones ____ 122

Mensajes de error 123

Reinicio de la unidad ____ 125

Apéndice 126

Soportes y archivos reproducibles ____ 126

Elementos del indicador de la barra de estado ____ 130

Códigos de región del mundo 132

Códigos de idioma de DVD 133

Especificaciones ____ 134

Acerca de esta unidad 137

Antes de la utilización

ADVERTENCIA

Para evitar lesiones o incendios, tome las precauciones siguientes:

• Para evitar un cortocircuito, nunca coloque ni deje objetos metálicos (como monedas o herramientas metálicas) dentro de la unidad.
• No mire fijamente la pantalla de la unidad mientras está conduciendo durante un periodo prolongado de tiempo.
• Si tiene problemas durante la instalación, consulte con su distribuidor Kenwood.

Precauciones para el uso de esta unidad

• Cuando compre accesorios opcionales, pregunte a su distribuidor Kenwood si dichos accesorios son compatibles con su modelo y en su región.

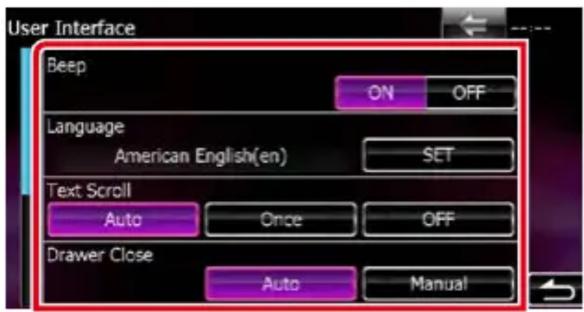

• Puede seleccionar el idioma en que se visualizarán los menús, las etiquetas de archivos de audio, etc. Consulte Configuración de idioma (P.95).
• La función Radio Data System o Radio Broadcast Data System no funcionará en lugares donde no existan emisoras compatibles con este servicio.

Cómo proteger el monitor

Para proteger el monitor de posibles daños, no lo utilice con un bolígrafo con punta de bola ni con ninguna herramienta similar de punta afilada.

Limpieza de la unidad

Si la placa frontal de la unidad está manchada, límpiela con un paño suave y seco, como un paño de silicio. Si la placa frontal está muy manchada, límpiela con un paño humedecido con detergente neutro y, después, vuelva a limpiarla con un paño suave y seco.

!

- Si aplica un limpiador en spray directamente sobre la unidad, puede dañar sus componentes mecánicos. Si limpia la placa frontal con un paño áspero o con líquido volátil, como disolvente o alcohol, puede rayar la superficie o borrar los caracteres impresos.

Empañamiento de la lente

Al activar la calefacción del coche cuando hace frío, puede aparecer vapor o condensación en la lente del reproductor de disco de la unidad. Esta condensación en la lente puede hacer que los discos no se reproduzcan. Si esto ocurre, retire el disco y espere hasta que se evapore la condensación. Si la unidad no funciona de forma normal después de un tiempo, consulte con su distribuidor Kenwood.

Precauciones con el manejo de los discos

• No toque la superficie de grabación del disco.
• No pegue cinta, etc. en el disco, ni utilice ningún disco con cinta adherida.
• No utilice accesorios de tipo disco.
• Limpie desde el centro del disco hacia el exterior.
• Al extraer los discos de esta unidad, hágalo horizontalmente.
• Si el orificio central del disco o el borde exterior tienen rebabas, utilice el disco únicamente después de haber eliminado dichas rebabas con un bolígrafo de bola o similar.
• No pueden utilizarse discos que no sean redondos.

• No pueden utilizarse CDs de 8 cm (3 pulgadas).
• No pueden utilizarse discos con colores en la superficie de grabación ni discos sucios.
• Esta unidad únicamente puede reproducir
  CD con
  Es posible que esta unidad no reproduzca correctamente los discos que no tengan la marca.
• No puede reproducir un disco que no esté finalizado. (Para el proceso de finalización, consulte su programa de escritura y el manual de instrucciones de su grabador.)

Cómo leer este manual

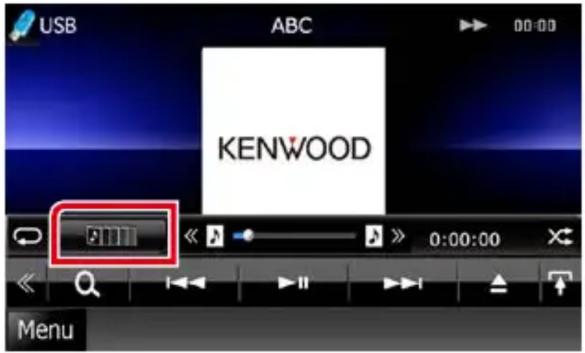

button during playback.

Simple Control screen appears.

2 Touch [

List Control screen appears.

3 Touch desired track/file.

Playback starts.

Other search

When you want to narrow the list down, there are other search ways.

1 Press the

button during playback.

Simple Control screen appears.

2 Touch [

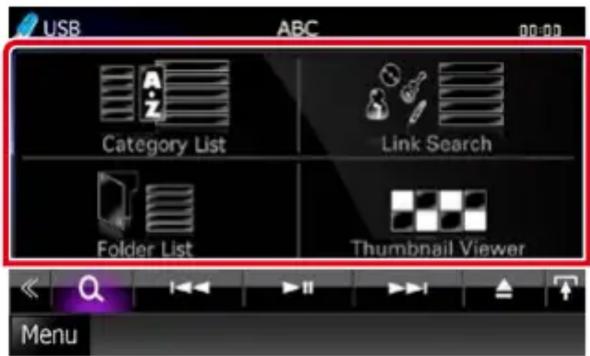

The search type screen appears.

Encabezado de enlace

Haga clic para saltar a cualquier sección o a la página inicial.

Título de la operación

Visión general de la función.

NOTA

Ofrece sugerencias, observaciones, etc.

Marca de referencia

Se muestra en las notas azules. Haga clic para saltar al artículo relacionado con el apartado en que se encuentra.

Procedimiento de manejo

Explica los procedimientos necesarios para realizar la operación.

<>: indica el nombre de los botones en el panel.

[ ]: Indica el nombre de las teclas táctiles.

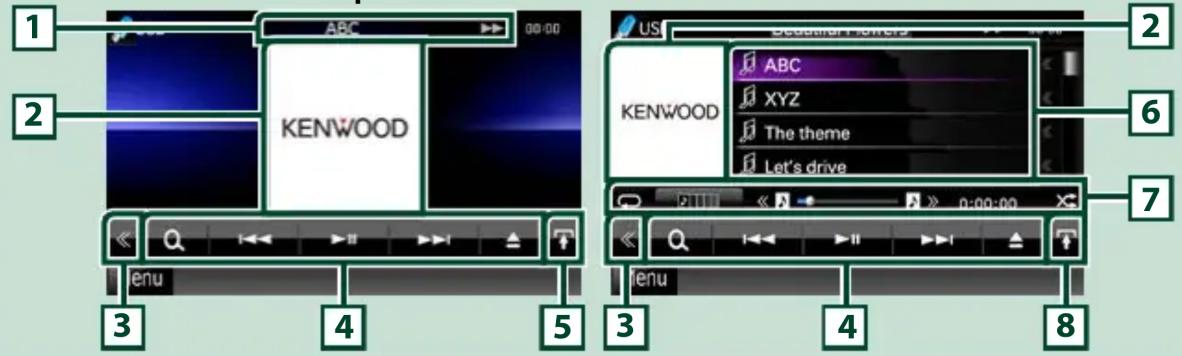

Captura de pantalla

Muestra algunas capturas de las pantallas que se visualizan durante el funcionamiento, con fines ilustrativos. La zona o las teclas que se deben tocar están rodeadas por un marco rojo.

NOTA

- Las pantallas y paneles que se incluyen en este manual son ejemplos utilizados para ofrecer explicaciones de las distintas operaciones. Por este motivo, pueden diferir de las pantallas o paneles reales, y algunos patrones de visualización también pueden ser diferentes.

Funciones básicas

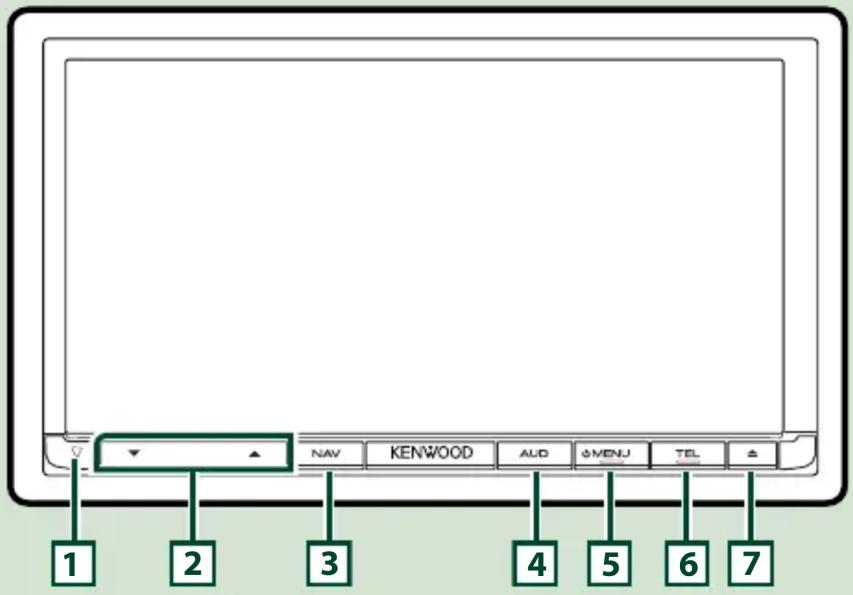

Funciones de los botones del panel frontal

DNX891HD/ DNX7710BT/ DNX771HD

NOTA

• Los paneles que se incluyen en este manual son ejemplos utilizados para ofrecer explicaciones de las distintas operaciones. Por esta razón, pueden diferir de los paneles que se visualizan en realidad.
• En este manual, los nombres de modelo se abrevian de la siguiente manera.

DNX891HD: DNX8

Si aparece el icono indicado arriba, lea el artículo correspondiente a la unidad que esté utilizando.

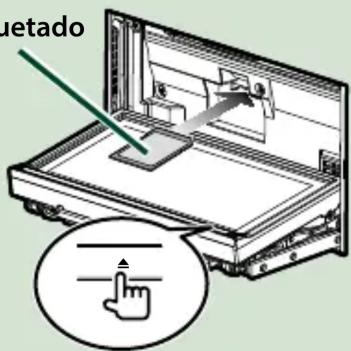

Cómo insertar una tarjeta SD

1) Pulse el botón 7 <▲> durante 1 segundo. El panel se abre por completo.
2) Sujete la tarjeta SD como se indica en la ilustración de la derecha e insértela en la unidad hasta que se oiga un clic.

- Para expulsar la tarjeta:

Presione la tarjeta hasta que escuche un clic y, a continuación, retire su dedo de ésta.

La tarjeta saldrá automáticamente para que pueda extraerla con los dedos.

Lado etiquetado

Número Nombre Función
1	▽ (Reset)/(Restablecer)	• Si la unidad o el equipo conectado no funcionan correctamente, la unidad restablece la configuración de fábrica al pulsar este botón (P.125).• Este indicador parpadeará al colocar el encendido en la posición OFF (P.96).
2	▼, ▲ (Vol) • Ajusta el volumen.

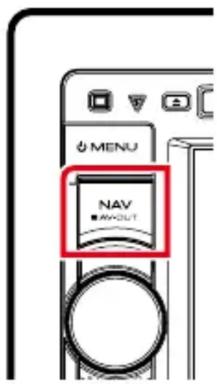

3	NAV • Muestra la pantalla de navegación.• Si se pulsa durante 1 segundo, se alternan las fuentes de salida AV.
4	AUD	• Muestra la pantalla Graphic Equalizer (P.111).*• Al pulsar durante 1 segundo se activa/desactiva la vista de cámara.
5	MENU • Muestra la pantalla Top Menu (P.14).____• Si se pulsa durante 1 segundo, se apaga la unidad.• Si la unidad está apagada, la enciende.
6	TEL • Muestra la pantalla Hands Free (P.85).____• Al pulsar durante 1 segundo, se muestra la pantalla de reconocimiento de voz. (P.88)

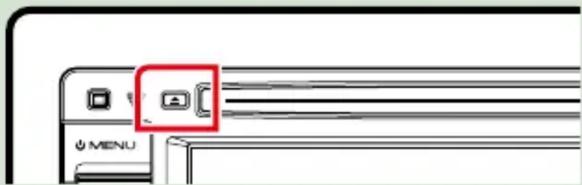

7	▲ (Eject)/(Expulsar)	• Expulsa el disco.• Si se pulsa cuando el panel está abierto, el panel se cierra y, si se pulsa durante 1 segundo, se fuerza la expulsión del disco.• Si se pulsa durante 1 segundo cuando el panel está cerrado, el panel se abre por completo en la posición de la ranura para tarjetas SD.
8	Ranura para inserción de discos	• Ranura que permite insertar discos.
9	Ranura para tarjetas SD	Una ranura para tarjetas SD para actualizar el mapa. Para obtener información sobre cómo actualizar el mapa, consulte el manual de instrucciones del sistema de navegación.

* Puede que la pantalla no cambie al ecualizador gráfico en algunas condiciones.

NOTA

• Los paneles que se incluyen en este manual son ejemplos utilizados para ofrecer explicaciones de las distintas operaciones. Por esta razón, pueden diferir de los paneles que se visualizan en realidad.
• En este manual, los nombres de modelo se abrevian de la siguiente manera.

DNX691HD: DNX6

Si aparecen los iconos indicados arriba, lea el artículo correspondiente a la unidad que esté utilizando.

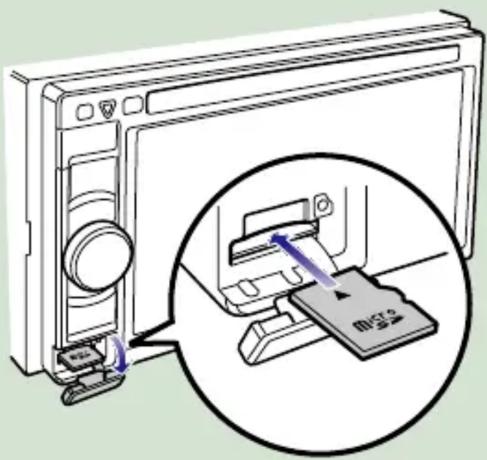

Cómo insertar una tarjeta MicroSD

1) Abra la tapa de la ranura para la tarjeta 8 microSD como se muestra en la ilustración de la derecha.
2) Sujete la tarjeta microSD con la etiqueta hacia arriba y la sección ranurada hacia la derecha e insértela en la ranura hasta que se oiga un clic.

- Para expulsar la tarjeta:

Presione la tarjeta hasta que escuche un clic y, a continuación, retire su dedo de ésta.

La tarjeta saldrá automáticamente para que pueda extraerla con los dedos.

Número	Nombre Función
1	Ranura para inserción de discos	• Ranura que permite insertar discos.
2	▲ (Eject)(Expulsar)	• Expulsa el disco.• Si se pulsa durante 1 segundo, se fuerza la expulsión del disco.
3	▽(Restablecer)	• Si la unidad o el equipo conectado no funcionan correctamente, la unidad restablece la configuración de fábrica al pulsar este botón(P.125).• Este indicador parpadeará al colocar el encendido en la posición OFF(P.96).
4	MENU • Muestra	la pantalla Top Menu (P.14).____Si se pulsa durante 1 segundo, se apaga la unidad.• Si la unidad está apagada, la enciende.
5	NAV • Muestra	la pantalla de navegación.• Si se pulsa durante 1 segundo, se alternan las fuentes de salida AV.
6	Rueda de volumen	• Si se gira, se sube o baja el volumen.• Si se pulsa, se activa/desactiva la atenuación del volumen.• Al pulsarla durante 1 segundo, se muestra la pantalla Graphic Equalizer(P.111).*
7	TEL • Muestra la	pantalla Hands Free (P.85).____Al pulsar durante 1 segundo, se muestra la pantalla de reconocimiento de voz. (P.88)
8	Ranura microSD	• Ranura para la tarjeta microSD de actualización del mapa. Para obtener información sobre cómo actualizar el mapa, consulte el manual de instrucciones del sistema de navegación.

* Puede que la pantalla no cambie al ecualizador gráfico en algunas condiciones.

Poner en marcha la unidad

El método de puesta en marcha varía en función del modelo.

1 Pulse el botón .

DNX8 DNX7

DNX6 DNX5

La unidad se pone en marcha.

- Para apagar la unidad:

Pulse el botón

durante 1 segundo.

La primera vez que se pone en marcha la unidad después de la instalación, debe realizarse la Configuración inicial (P.11).

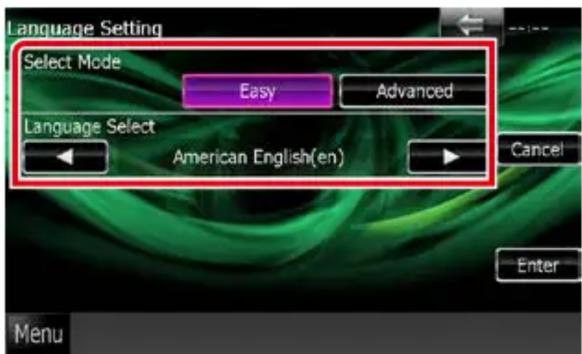

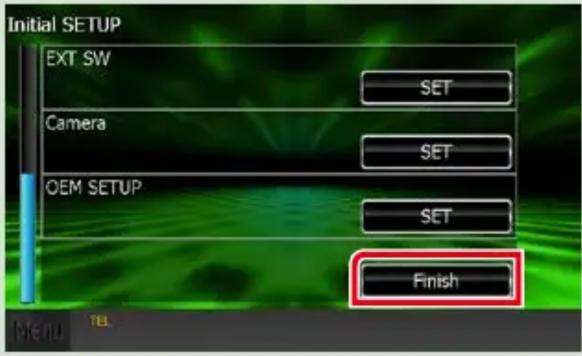

Configuración inicial

Realice esta configuración si es la primera vez que utiliza la unidad, o después de reiniciarla (P.125).

1 Ajustar cada elemento del modo siguiente.

Local

Seleccione el país para el sistema de navegación.

Se configurarán el idioma, la unidad de medida de distancia y la unidad de medida de carburante.

Después de la configuración, toque [Enter].

① Toque [SET].
② Seleccione el país deseado.
③ Toque [Enter / Intro].

Language/ Idioma

Seleccione el idioma utilizado para la pantalla de control y los elementos de configuración. La opción predeterminada es "American English (en)".

① Toque [SET].
② Para seleccionar el idioma deseado, toque [◀] o [▶].
③ Toque [Enter / Intro].

Para más información sobre el manejo, consulte Configuración de idioma (P.95).

Angle DNX8 DNX7

Ajusta la posición del monitor. La opción predeterminada es "0".

① Toque [SET].
② Toque el número del ángulo deseado y [→].

Para más información sobre el manejo, consulte Control del ángulo del monitor (P.99).

Color

Ajusta el color de iluminación de la pantalla y del botón. Puede elegir si desea entre alternar colores durante el funcionamiento o establecer un color fijo.

① Toque [SET].
② Toque [ON] o [OFF] del [Panel Color Scan / Exploración de color del panel].

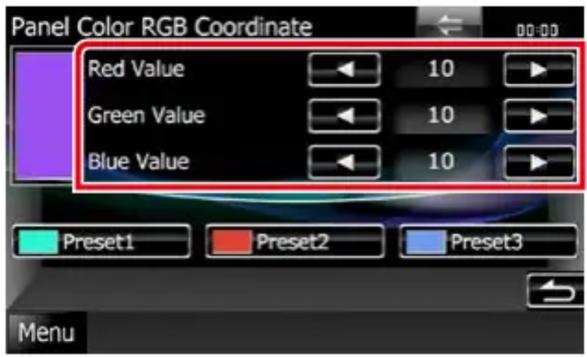

③ Si desea cambiar de color, toque [SET] de [Panel Color Coordinate / Coordinación de color del panel].
④ Toque el color deseado y [→].

Para más información sobre el manejo, consulte Combinar el color del panel (P.100).

Continúa

EXT SW (solo para DNX891HD, DNX7710BT)

Controla los dispositivos externos.

① Toque [SET].
② Fije el nombre del dispositivo y el patrón de salida, y pulse SET para cada dispositivo. A continuación, toque [→].
Para más información sobre el manejo, consulte Configuración de EXT SW (P.97).

Cámara

Ajusta los parámetros de la cámara.

① Toque [SET].
② Ajuste cada uno de los elementos y toque [→].

Para más información sobre el manejo, consulte Camera Setup / Configuración de la cámara (P.103).

CONFIGURACIÓN OEM (solo zona de ventas de América del Norte)

Esta función requiere un adaptador que se encuentre disponible comercialmente.

Consulte a su distribuidor Kenwood para obtener más información.

2 Toque [Finish].

NOTA

- Estas opciones pueden ajustarse desde el menú SETUP. Consulte Configuración (P.92).

Cómo reproducir soportes

CD de música y discos de datos

DNX8 DNX7

1 Pulse el botón <▲>.

El panel se abre.

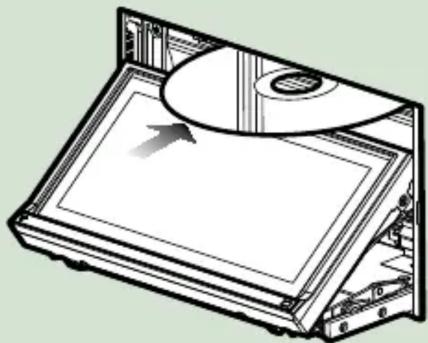

2 Introduzca el disco en la ranura.

Technical line drawing of a CD or DVD drive showing internal components and an arrow indicating motion (no text or symbols)

El panel se cierra automáticamente. La unidad carga el disco y se inicia la reproducción.

- Para expulsar el disco:

Pulse el botón <▲>.

DNX6 DNX5

1 Introduzca el disco en la ranura.

Technical line drawing of a rectangular device with internal components and a circular opening (no text or symbols)

La unidad carga el disco y se inicia la reproducción.

- Para expulsar el disco:

Pulse el botón <▲>.

Diagram of a device with a red button highlighting a small electronic component, no text or symbols present

Dispositivo USB

1 Conecte el dispositivo USB con el cable USB.

Illustration of a USB cable being inserted into a plug (no text or symbols)

La unidad lee el dispositivo y se inicia la reproducción.

- Para desconectar el dispositivo:

Toque [▲] en la pantalla y desconecte el cable del dispositivo.

iPod

1 Conecte el iPod.

La unidad lee el iPod y se inicia la reproducción.

NOTA

- Para obtener información acerca del cable y adaptador necesarios para establecer una conexión con un iPod/iPhone, consulte Manejo básico de música/vídeo/imágenes (P.32).

- Para desconectar el iPod/iPhone conectado con el cable:

Toque [▲] en la pantalla y a continuación toque [▲]. Desconecte el iPod del cable.

Manejar la pantalla Top Menu

La mayoría de las funciones pueden ejecutarse desde la pantalla Top Menu.

1 Toque [Menu] en cualquier pantalla.

NOTA

- Si no aparece la opción [Menu] durante la reproducción del vídeo o la imagen, pulse el botón

. (P.6)

Aparece la pantalla Top Menu.

NOTA

- La pantalla Top Menu puede cambiarse arrastrándola a derecha o izquierda con la yema del dedo.

● Personalizar la pantalla Top Menu

Puede ajustar la posición de los iconos de origen como desee.

1. Mantenga pulsado el icono que desee mover para entrar en el modo de personalización.
2. Arrástrelo hasta la posición deseada.

Pantalla del modo de personalización

Desde esta pantalla puede ejecutar las siguientes funciones.

Función Icono Operación
Cambiar de fuente de audio					Toque el icono de la fuente deseada.
Cambiar la fuente de vídeo					Toque el icono de la fuente de vídeo deseada.
Cambiar a la aplicación instalada en el iPhone / iPod o dispositivo Android.					Toque el icono de la aplicación deseada.
Cambiar a la fuente Apps					Toque el icono de la fuente Apps deseada.
Acceder al modo de configuración					Toque el icono de la función de configuración deseada.
Visualizar la pantalla de navegación					Toque [NAV] o la información de navegación.
Desactivar todas las funciones de audio					Toque [STANDBY].
Visualización de información sobre el vehículo					Toque [OEM Features] (Características OEM).

Funciones habituales

Describe las operaciones habituales

General

Existen funciones que pueden ejecutarse desde la mayoría de las pantallas.

[Menú] (Pantalla de control)

Regresa a la pantalla Top Menu. Si pulsa durante al menos 1 segundo, se mostrará la pantalla de control. (Incluso cuando se muestra una imagen, si pulsa durante al menos 1 segundo, se mostrará la pantalla de control.)

(RETURN)

Regresa a la pantalla anterior.

(tecla de menú habitual)

Toque para visualizar el menú general. El contenido del menú es el siguiente.

: Muestra la pantalla EXT SW Control. (Solo para DNX891HD, DNX7710BT)

: Muestra la pantalla de menú SETUP.

: Muestra la pantalla de menú Audio Control.

: Muestra la pantalla de control de la fuente actual. La forma del icono varía en función de la fuente.

: Cierra el menú.

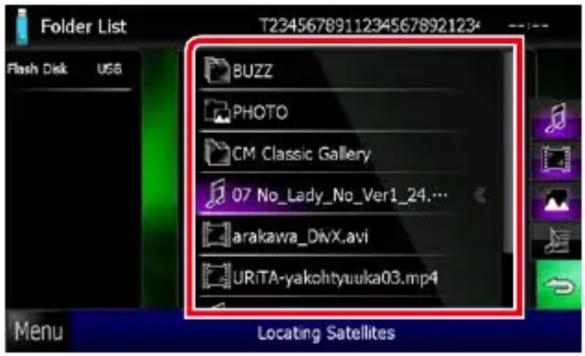

Pantalla de lista

Existen teclas de funciones comunes en las pantallas de listas de la mayoría de las fuentes.

« (Barra de desplazamiento)

Desplaza el texto visualizado.

All ▷ etc.

Aquí se muestran las teclas con varias funciones.

Las teclas mostradas varían en función de la fuente actual de audio, del estado, etc. En la tabla siguiente encontrará ejemplos de cada tecla.

Tecla Función
	Enumera toda la música de la jerarquía inferior.
	Se desplaza a la jerarquía superior.
	Muestra la carpeta de categoría actual.
	Muestra la lista de música/imágenes/películas.

Desplazamiento con la yema del dedo

Puede desplazar la pantalla de lista arriba/abajo o a derecha/izquierda arrastrándola con la yema del dedo.

Manejo de la navegación

Para obtener más información acerca de la función de navegación, consulte el manual de instrucciones de navegación.

Visualizar la pantalla de navegación

1 Pulse el botón

.

DNX8 DNX7

DNX6 DNX5

Aparece la pantalla de navegación.

Controlar el audio desde la pantalla de navegación

Puede controlar las fuentes de audio mientras se visualiza la pantalla de navegación.

También puede ver la información de navegación mientras se visualiza la pantalla de control de fuentes.

1 Toque la barra de información.

Aparece la pantalla de navegación con la información de audio.

2 Toque [ ] o [ ] en la pantalla de navegación.

Al tocar esta zona se muestra la pantalla de audio.

Muestra las teclas de navegación y control de la fuente actual.

: Muestra la pantalla de navegación y de reproducción del vídeo/imagen actual.

NOTA

• Cada vez que se toca la zona de visualización, la pantalla alterna entre el modo de reproducción y la vista de la cámara.
• Al tocar el icono de fuente en la parte inferior de la pantalla, se visualiza la pantalla de audio completa.

- Para volver a la pantalla de navegación completa:

Toque [ ].

NOTA

- Para obtener más información acerca de las teclas de control, consulte las instrucciones de cada apartado.

Uso de las características OEM

Al conectar esta unidad al sistema de bus del vehículo mediante un iDataLink (disponible en el mercado), esta unidad puede acceder a la fuente de radio satelital que ofrece el vehículo y es posible visualizar la información del vehículo en su pantalla.

1 Toque [Menu] en cualquier pantalla.

Aparece la pantalla Top Menu.

2 Toque [OEM Features] (Características OEM) en la pantalla Top Menu (Menú superior).

Aparece la pantalla OEM Features (Características OEM).

: Muestra la pantalla de control de la fuente de radio satelital que ofrece el vehículo.

: Muestra la pantalla de control de la fuente de reproducción de medios que ofrece el vehículo.

: Muestra la pantalla de control de la función manos libres Bluetooth que ofrece el vehículo.

: Muestra la pantalla de control de la fuente de reproducción Bluetooth en tiempo real que ofrece el vehículo.

: Muestra información acerca de los instrumentos, por ejemplo el velocímetro.

: Muestra información acerca del aire acondicionado del vehículo.

: Muestra información acerca del sensor de distancia de aparcamiento del vehículo.

: Muestra información acerca de la presión de los neumáticos del vehículo.

NOTA

- Las pantallas que aparecen, los nombres de los botones y los nombres de las pantallas pueden variar según el tipo de conexión iDataLink y el modelo del vehículo. Si precisa más información, consulte la siguiente URL: www.idatalink.com/

Manejo de DVD/Vídeo CD (VCD)

Manejo básico de DVD/VCD

La mayoría de las funciones pueden controlarse desde la pantalla de control de fuentes y de reproducción.

NOTA

• Ajuste el interruptor del mando a distancia en el modo DVD antes de iniciar la reproducción, consulte Cambio del modo de operación (P.119).
• La captura siguiente corresponde al modo de DVD. Puede ser distinta de la de un VCD.

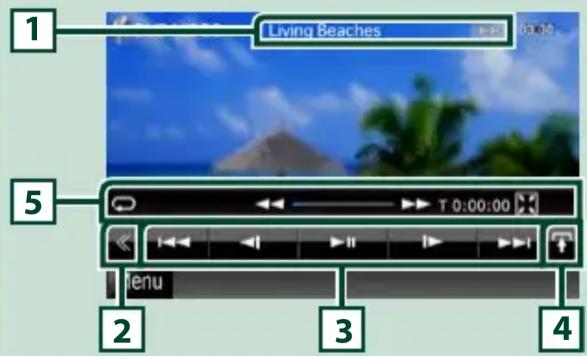

Pantalla de vídeo Pantalla de control

1 Pantalla de información

Muestra la información siguiente.

• Title #, Chap #: Visualización del título del DVD y el número del capítulo
• Track #/Scene #: Visualización de la pista de VCD o el número de escena
  El número de escena solo aparece cuando está activado el control de reproducción (PBC).
• ▶, ▶▶, ▶▶I, ■, etc.: Visualización del modo de reproducción actual
  Significado de los distintos iconos: ▶ (reproducir), ▶▶ (avance rápido), ◀◀ (retroceso rápido),
  ▶▶▶ (buscar hacia arriba), ▶◀◀ (buscar hacia abajo), ■ (parar), R (reanudar desde parada), ▶ (pausa), ▶▶ (reproducción lenta), ◀ (reproducción lenta al revés).

Toque esta zona para visualizar el nombre del sello del disco.

2 Tecla multifunción

Toque para alternar el menú multifunción. Para obtener más detalles sobre este menú, consulte Menú multifunción (P.24).

3 Menú multifunción

Las teclas de esta zona permiten llevar a cabo varias funciones. Para obtener más detalles sobre las teclas, consulte Menú multifunción (P.24).

4 Tecla de cambio de control

No disponible para fuentes de DVD/VCD.

5 Menú subfunción

Las teclas de esta zona permiten llevar a cabo las siguientes funciones.

• Repite el contenido actual:Toque[ 📋 ]. Cada vez que se toca el botón, el modo de repetición cambia en la siguiente secuencia:
  DVD: "repetición de título" 📋, "repetición de capítulo" 📋, "repetición desactivada"
  VCD (PBC activado): No se repite
  VCD (PBC desactivado): "repetición de pista" "repetición desactivada"

- Ocultar todas las teclas: Toque [ ]

- Avance rápido o retroceso rápido: Toque [◀◀] o [▶▶]. Cada vez que se toca la tecla, la velocidad cambia: normal, 2 x, 3 x.

- Confirmar el tiempo de reproducción: Consulte #:##:##.

DVD: Puede cambiar la visualización del tiempo entre "tiempo de reproducción del título", "tiempo de reproducción del capítulo" y ""tiempo restante del título". Cada vez que se toca la tecla, la visualización cambia entre "T #:###:##" (tiempo de reproducción del título), "C #:###:##" (tiempo de reproducción del capítulo) y "R #:###:##" (tiempo restante del título).

Además de la visualización del tiempo, aparece la barra que indica la ubicación actual.

VCD (PBC desactivado): También puede confirmar el tiempo restante del disco tocando la visualización de tiempo. Cada vez que se toca la tecla, la visualización cambia entre "P ##:##" (tiempo de reproducción) y "R ##:##" (tiempo restante del disco).

- Confirma la ubicación actual: Consulte la barra del centro (solo DVD). La barra no aparece cuando la visualización hace referencia al tiempo restante.

6 Zona de búsqueda

Toque para buscar el contenido siguiente o anterior.

Al desplazarse desde el centro de la visualización hacia la izquierda o la derecha, se efectúa un retroceso rápido o un avance rápido. Cada vez que se toca cada una de las zonas, la velocidad cambia: normal, 2 x, 3 x. Para detener el retroceso/avance rápido, toque el centro de la pantalla.

7 Zona de visualización de menús

Esta zona funciona de modo variable en función del estado actual.

- Durante la reproducción de DVD: Visualiza el menú de DVD. Durante la visualización de menús, muestra la pantalla de control de resalte.

- Durante la reproducción de VCD: Muestra la pantalla Zoom Control (P.26).

8 Zona de visualización de teclas

Toque para visualizar la última pantalla de control.

NOTA

- Si utiliza un mando a distancia, puede saltar directamente a la imagen deseada introduciendo el número de capítulo, el número de escena, el tiempo de reproducción, etc. (P.119).

Menú multifunción

DVD VCD

Funciones de las distintas teclas:

Busca el contenido anterior/siguiente.

Inicia la reproducción o hace una pausa.

Reproduce hacia delante o hacia atrás en modo lento.

Detiene la reproducción. Si se toca dos veces, el disco se reproducirá desde el principio la próxima vez que lo reproduzca.

Activa o desactiva el control de reproducción (PBC).

SETUP]

Toque para visualizar la pantalla SETUP Menu. Consulte Configuración (P.92).

AUDIO]

Toque para visualizar la pantalla Audio Control. Consulte Control del audio (P.106).

EXT SW] (solo para DNX891HD, DNX7710BT)

Toque para controlar la alimentación de los dispositivos externos. Para obtener más detalles, consulte Control de dispositivos externos (P.105).

Toque para silenciar el altavoz trasero.

Manejo del menú de disco DVD

Es posible configurar algunos elementos del menú DVD-VIDEO.

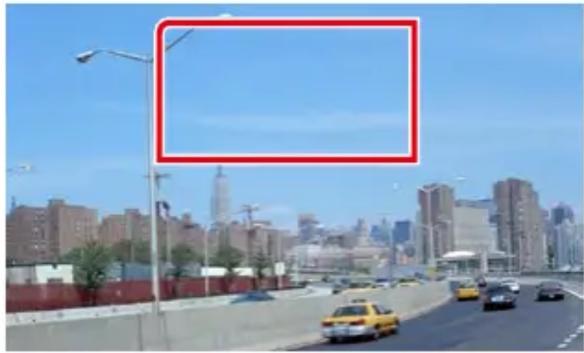

1 Toque la zona mostrada aquí durante la reproducción.

Aparece la pantalla Menu Control.

2 Realice la operación deseada del modo que se indica a continuación.

Visualizar el menú principal.

Toque [Top].*

Visualizar el menú

Toque [Menu].*

Visualizar el menú anterior

Toque [Return].*

Confirmar el elemento seleccionado

Toque [Enter / Intro].

Permitir el manejo directo

Toque [Highlight] para pasar al modo de control de resalte (P.25).

Mover el cursor

Toque [▲], [▼], [◀], [▶].

* Estas teclas pueden no funcionar dependiendo del disco.

Control de resalte

El control de resalte le permite controlar el menú DVD tocando la tecla de menú directamente en la pantalla.

1 Toque [Highlight] en la pantalla del menú de control.
2 Toque el elemento deseado en la pantalla.

- El control de resalte desaparece automáticamente si no se realiza ninguna operación durante un tiempo determinado.

Ajuste del modo de reproducción de DVD

Puede seleccionar el modo de reproducción de DVD.

1 Toque [Next] en la pantalla Menu Control.

Aparece la pantalla Menu Control 2.

2 Toque la tecla que corresponde al elemento que desea ajustar.

Cambiar el idioma de los subtítulos

Toque [Subtitle]. Cada vez que se toca esta tecla, cambia el idioma.

Cambiar el idioma del audio

Toque [Audio]. Cada vez que se toca esta tecla, cambia el idioma.

Controlar el porcentaje de zoom

Toque [Zoom]. Para obtener más detalles, consulte el paso 2 en Control de zoom para DVD y VCD (P.26).

Cambiar el ángulo de la imagen

Toque [Angle]. Cada vez que se toca esta tecla, cambia el ángulo de la imagen.

Salir de la pantalla Menu Control

Toque [Exit].

Mostrar la pantalla Menu Control 1

Toque [Previous].

Control de zoom para DVD y VCD

Puede aumentar el tamaño de la pantalla de reproducción de DVD y VCD.

1 Para VCD, toque la zona mostrada aquí durante la reproducción.

Aparece la pantalla Zoom Control.

NOTA

- Para DVD, consulte Ajuste del modo de reproducción de DVD (P.26) para visualizar la pantalla Zoom Control.

2 Realice la operación deseada del modo que se indica a continuación.

Cambiar el porcentaje de zoom

Toque [Zoom].

Para DVD, cambia el porcentaje de zoom en 4 niveles: desactivado, 2 x, 3 x, 4 x.

Para VCD, cambia el porcentaje de zoom en 2 niveles: Desactivado, 2 x.

Desplazar la pantalla

Toque [▲], [▼], [◀] o [▶] para desplazar la pantalla en la dirección del toque.

Salir de la pantalla Menu Control

Toque [Exit].

Visualiza el menú anterior\*

Toque [Return].

* Esta función puede no estar disponible dependiendo del disco.

NOTA

- Las teclas de menú no pueden tocarse directamente en la pantalla cuando se aplica el zoom.

Configuración de DVD

Es posible configurar las funciones de reproducción de DVD.

NOTA

• Todas las operaciones de este apartado pueden iniciarse desde la pantalla Top Menu. Para obtener más detalles, consulte Manejar la pantalla Top Menu (P.14).
• Algunos elementos de configuración solo pueden ajustarse en modo de espera.

1 Toque [ ] en la pantalla de control.

Aparece el menú multifunción.

2 Toque [SETUP].

Aparece la pantalla SETUP.

3 Toque [Source / Fuente].

Aparece la pantalla DVD SETUP.

5 Ajuste cada elemento del modo siguiente.

Menu/Subtitle/Audio Language*

Consulte Language setup / Configuración del idioma (P.29).

Dynamic Range Control / Control de gama dinámica*

Selecciona el intervalo dinámico.

Wide/Ancho: El intervalo dinámico es amplio.

Normal: El intervalo dinámico es normal.

Dialog/Diálogo (predeterminado):

Genera un sonido más voluminoso que otros modos. Esto resulta eficaz solo cuando esté utilizando un software de Dolby Digital.

Angle Mark / Marca de ángulo

Configura una visualización desde un ángulo concreto.

ON (predeterminado): Aparece una marca de ángulo.

OFF: No aparece ninguna marca de ángulo.

Screen Ratio /

Relación aspecto de pantalla\*

Ajusta el modo de visualización de la pantalla.

16:9 (predeterminado): Muestra las imágenes a lo ancho.
4:3 LB: Visualiza imágenes a lo ancho en formato Letter Box (con bandas negras en la parte superior e inferior de la pantalla).
4:3 PS: Visualiza imágenes a lo ancho en el formato Pan & Scan (mostrando las imágenes recortadas a derecha e izquierda).

Parental Level /

Nivel de bloqueo para menores\*

Consulte Parental level / Nivel de bloqueo para menores (P.30).

DISC SETUP / CONFIGURACIÓN de disco

Consulte Configuración de disco (P.30).

Stream Information / Información de flujo

Visualiza la información de la fuente presente. Aparece el flujo (Dolby Digital, Linear PCM, MPEG, WMA o AAC).

* Estos elementos están desactivados cuando se inserta un DVD.

Language setup / Configuración del idioma

Permite ajustar el idioma utilizado en el menú, los subtítulos y el audio. Estos ajustes no se pueden realizar mientras se está reproduciendo un DVD.

1 Toque [SET] en el elemento deseado: [Menu Language / Idioma de menú], [Subtitle Language / Idioma de los subtítulos], [Audio Language / Idioma de audio].

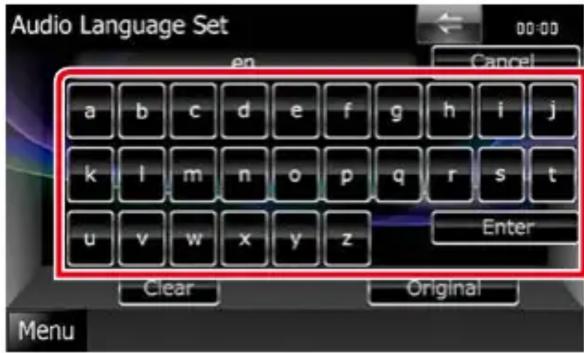

Aparece la pantalla Language Set.

2 Introduzca el código del idioma deseado y toque [Enter / Intro].

Para el código de idioma, consulte Códigos de idioma de DVD (P.133).

Ajusta el idioma indicado y regresa a la pantalla DVD SETUP.

NOTA

• Para cancelar la configuración y volver a la pantalla anterior, toque [Cancel / Cancelar].
• Para anular el código introducido, toque [Clear / Borrar].
• Para ajustar el idioma original del DVD para audio, toque [Original].

Parental level / Nivel de bloqueo para menores

Ajusta un nivel de bloqueo para menores. Este ajuste no se puede realizar mientras se está reproduciendo un DVD.

1 Toque [SET] en [Parental Level / Nivel de bloqueo para menores].

Aparece la pantalla Parental Pass.

2 Introduzca la contraseña de bloqueo para menores y toque [Enter / Intro].

Aparece la pantalla Parental Level.

NOTA

• La contraseña de bloqueo para menores está configurada en "0000" de forma predeterminada.
• Para cancelar la configuración y volver a la pantalla anterior, toque [Cancel / Cancelar].
• Para anular el código introducido, toque [Clear / Borrar].
• El nivel de bloqueo para menores actual aparece como [Level#].

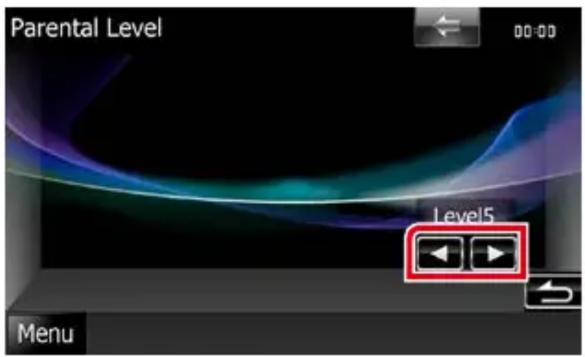

3 Toque [◀] o [▶] para seleccionar un nivel de bloqueo para menores.

NOTA

• Si un disco tiene un nivel de bloqueo para menores superior, necesitará introducir el número de código.
• El nivel de bloqueo para menores varía según sea el disco cargado.
• Si un disco no tiene bloqueo para menores, cualquiera podrá reproducirlo incluso aunque haya configurado el bloqueo para menores.

Configuración de disco

Realiza la configuración cuando se usa un disco de datos.

1 Toque [SET] en [Disc SETUP / CONFIGURACIÓN de disco].

Aparece la pantalla DISC SETUP.

2 Seleccione una opción del siguiente modo.

CD Read/ Lectura de CD

Ajusta la funcionalidad de esta unidad cuando se reproduce un CD musical.

1 (predeterminado): Reconoce y reproduce automáticamente un disco de archivo de audio, un DVD o un CD de música.
2: Reproduce a la fuerza un disco como CD de música. Seleccione [2] si desea reproducir un CD de música con un formato especial o si no puede reproducir un disco en la posición [1].

On Screen DVD/ DVD en pantalla

Ajusta la visualización en pantalla.

Auto: La información se visualiza durante 5 segundos al actualizarse.

OFF (predeterminado): No aparece información.

NOTA

• [CD Read / Lectura de CD] no está disponible cuando hay un disco en la unidad.
• No puede reproducir un disco de archivos de audio/VCD en la posición [2]. Además, quizás no pueda reproducir algunos CD de música en la posición [2].

Función CD/archivos de audio e imagen/iPod/App

Manejo básico de música/vídeo/imágenes

La mayoría de las funciones pueden controlarse desde la pantalla de control de fuentes y de reproducción.

NOTA

• Ajuste el interruptor del mando a distancia en el modo AUD antes de iniciar la reproducción; consulte Cambio del modo de operación (P.119).
• Para conectar el dispositivo Android con esta unidad, serán necesarios el cable (se vende por separado) y el perfil compatibles con el dispositivo Android:

- Para escuchar música y ver vídeos de una fuente APPS

-Dispositivo MHL
-KCA-MH100
-Perfil de Bluetooth: SPP

- Para escuchar música de una fuente APPS

-Perfil de Bluetooth: A2DP
-Perfil de Bluetooth: SPP

- Para escuchar música de una fuente de audio Bluetooth

-Perfil de Bluetooth: A2DP
-Perfil de Bluetooth: AVRCP

- Para conectar el iPod/iPhone con esta unidad, serán necesarios el cable, el adaptador (ambos se venden por separado) y el perfil compatibles con su iPod/iPhone:

- Para escuchar música y ver vídeos mediante un dispositivo con conector Lightning

-Adaptador Lightning Digital AV
-KCA-HD100
—Cable Lightning a USB (accesorio del iPod/iPhone)
-Perfil de Bluetooth: SPP

- Para escuchar música mediante un dispositivo con conector Lightning

-Cable Lightning a USB (accesorio del iPod/iPhone)

- Para escuchar música y ver vídeos con un dispositivo con conector de 30 patillas (1)

-Adaptador Digital AV de 30 patillas de Apple
-KCA-HD100
-KCA-iP102
-Perfil de Bluetooth: SPP

- Para escuchar música y ver vídeos con un dispositivo con conector de 30 patillas (2)

-KCA-iP202

- Para escuchar música con un dispositivo con conector de 30 patillas

-KCA-iP102

- Para escuchar música a través de Bluetooth

-Perfil de Bluetooth: A2DP
-Perfil de Bluetooth: SPP

Al realizar la conexión con el adaptador Lightning Digital AV o con el adaptador Digital AV de 30 patillas de Apple, algunas aplicaciones podrán controlarse desde este unidad. Las funciones operativas dependerán de la aplicación.

• No deje el cable ni el adaptador de otros fabricantes en el interior del coche. Podría producirse una avería a causa del calor.
• Será necesario realizar algunos ajustes para adaptarse al iPod/iPhone o dispositivo Android conectado. Consulte Configuración de la conexión de iPod/iPhone (P.54) y Configuración de vínculos con aplicaciones (P.56).

Consulte los apartados siguientes para el manejo de cada fuente.

• CD de música (P.33)
- Disco de datos (P.33)

• Dispositivo USB (P.35)
• iPod (P.35)
• Pandora (P.45)
• iHeartRadio (P.48)
• Aplicaciones (P.51)

CD de música y discos de datos

NOTA

• En este manual, la denominación "CD de música" se refiere a los CD normales que incluyen pistas de audio. "Discos de datos" se refiere a los discos CD/DVD que incluyen archivos de audio, imágenes o vídeo.
• La captura siguiente corresponde al modo de CD. Puede ser distinta de la de un disco de datos.

Pantalla Simple Control Pantalla List Control

1 Pantalla de información

Muestra la información siguiente.

• Track #: Cada vez que se toca esta zona, la visualización alterna entre número de pista actual, texto, etc.
• ▶, ▶▶, ▶▶I, ■, etc.: Visualización del modo de reproducción actual Significado de los distintos iconos: ▶ (reproducir), ▶▶ (avance rápido), ◀◀ (retroceso rápido), ▶▶I (búsqueda hacia arriba), ◀◀◀ (búsqueda hacia abajo), ■ (parada), R (reanudar desde parada), ■■ (pausa).

2 Zona de visualización de películas/Zona de cambio de control

Toque para alternar entre las pantallas Simple Control y List Control.

3 Tecla multifunción

Toque para alternar el menú multifunción. Para obtener más detalles sobre este menú, consulte Menú multifunción (P.37).

4 Menú multifunción

Las teclas de esta zona permiten llevar a cabo varias funciones. Para obtener más detalles sobre este menú, consulte Menú multifunción (P.37).

5 Tecla subfunción

Toque para visualizar el "Menú subfunción" (punto 7 de esta tabla).

6 Información de pista

Muestra la información de la pista actual.

Con los CD de música y los discos de datos, se puede alternar entre la información de pista actual y la lista de la carpeta actual tocando la tecla de cambio de listas (punto 8 de esta tabla).

Sin embargo, en el caso de los CD de música aparece la indicación "No Information".

7 Menú subfunción

Las teclas de esta zona permiten llevar a cabo varias funciones. Para obtener más detalles sobre las teclas, consulte Menú subfunción (P.38).

8 Tecla de cambio de listas

Toque para alternar entre la lista de pistas y la información de CD-TEXT (solo CD) o las etiquetas ID3 (solo discos de datos).

9 Zona de búsqueda de archivos (solo discos de datos)

Toque para buscar el archivo siguiente o anterior.

Al desplazarse desde el centro de la visualización hacia la izquierda o la derecha, se efectúa un retroceso rápido o un avance rápido. Cada vez que se toca cada una de las zonas, la velocidad cambia: normal, 2 x, 3 x. Para detener el retroceso/avance rápido, toque el centro de la pantalla.

10 Zona de visualización del menú (solo discos de datos)

Toque para visualizar el menú de disco. Para obtener más detalles, consulte Control de películas (P.44).

11 Zona de visualización de teclas (solo discos de datos)

Toque para visualizar la última pantalla de control.

Dispositivo USB y iPod

NOTA

- La captura siguiente corresponde al modo de dispositivo USB. Puede ser diferente del correspondiente al iPod.

Pantalla Simple Control Pantalla List Control

1 Pantalla de información

Muestra la información siguiente.

- Nombre del archivo actual: Cada vez que se toca esta zona, la visualización alterna entre número de archivo/número de carpeta y nombre de archivo.

- ▶, ▶▶, etc.: Visualización del modo de reproducción actual Significado de los distintos iconos: ▶ (reproducir, buscar), || (pausa), ▶▶ (búsqueda manual hacia delante), ◀◀ (búsqueda manual hacia atrás).

2 Zona de carátulas/cambio de control

Se muestran los datos de imagen del archivo actual, si están disponibles. Si no hay ninguna imagen disponible, aparece la indicación "No Photo".

Toque para alternar entre las pantallas Simple Control y List Control.

3 Tecla multifunción

Toque para alternar el menú multifunción. Para obtener más detalles sobre este menú, consulte Menú multifunción (P.37).

4 Menú multifunción

Las teclas de esta zona permiten llevar a cabo varias funciones. Para obtener más detalles sobre las teclas, consulte Menú multifunción (P.37).

5 Tecla subfunción

Toque para visualizar el "Menú subfunción" (punto 7 de esta tabla).

6 Lista de contenidos

Muestra la lista y los contenidos. El contenido de la lista puede variar en función del estado de reproducción y de la fuente.

Al seleccionar la fuente de vídeo en el dispositivo conectado con el conector Lightning, la fuente cambia a Apps (P.51) automáticamente.

7 Menú subfunción

Las teclas de esta zona permiten llevar a cabo varias funciones. Para obtener más detalles sobre las teclas, consulte Menú subfunción (P.38).

8 Tecla de cambio de listas

Toque para alternar entre la lista de archivos y la información del archivo actual.

9 Zona de búsqueda de archivos (solo archivos de imagen/vídeo)

• Toque para buscar el archivo siguiente o anterior.
• Durante las presentaciones en modo USB, al tocar cualquier zona se busca el archivo siguiente/anterior de música.
• Al desplazarse desde el centro de la visualización hacia la izquierda o la derecha, se efectúa un retroceso rápido o un avance rápido. Para detener el retroceso/avance rápido, toque el centro de la pantalla. Esta función no está disponible si no hay archivos de música en la carpeta actual.

10 Zona de visualización de teclas (solo archivos de imagen/vídeo)

Toque para visualizar la última pantalla de control.

Menú multifunción

CD de música

iPod

Disco de datos

Dispositivo USB

Las teclas de esta zona permiten llevar a cabo las siguientes funciones.

olo para el soporte de disco, iPod, dispositivo USB)

Busca una pista/un archivo. Para obtener más detalles sobre la función de búsqueda, consulte Operaciones de búsqueda (P.39).

Busca la pista o archivo anterior/siguiente.

Inicia la reproducción o hace una pausa.

Detiene la reproducción.

Tocar para desconectar el dispositivo. Para obtener más detalles, consulte Cómo reproducir soportes (P.13).

[ ](solo discos de datos y dispositivos USB)

Busca la carpeta anterior/siguiente.

] (solo archivos de imagen en dispositivos USB)

Durante la reproducción de imágenes, pasa a la visualización de imágenes.

SETUP]

Toque para visualizar la pantalla SETUP Menu. Consulte Configuración (P.92).

AUDIO]

Toque para visualizar la pantalla Audio Control. Consulte Control del audio (P.106).

EXT SW] (solo para DNX891HD, DNX7710BT)

Toque para controlar la alimentación de los dispositivos externos. Para obtener más detalles, consulte Control de dispositivos externos (P.105).

Toque para silenciar el altavoz trasero.

Menú subfunción

CD de música

iPod

Disco de datos

Dispositivo USB

Las teclas de esta zona permiten llevar a cabo las siguientes funciones.

Repite la pista/carpeta actual. Cada vez que se toca el botón, el modo de repetición cambia en la siguiente secuencia:

CD: "repetición de pista" 📋, "repetición desactivada"

iPod: "repetición de canción" 📋, "repetición de todas las canciones" 📋, "repetición desactivada" 📋

Disco de datos, dispositivo USB: "repetición de archivo", "repetición de carpeta", "repetición desactivada"

Busca la pista desde la lista de carátulas de álbum. Para obtener más detalles sobre la función de búsqueda, consulte Buscar por la carátula del álbum (P.42).

[ ] (solo durante la reproducción de archivos de vídeo)

Oculta todas las teclas.

[◀◀] [▶▶] (solo CD de música y discos de datos)

Avance rápido o retroceso rápido.

[ « J ] [ J ] solo para iPod y dispositivo USB)

Reproduce el álbum anterior o siguiente de la Lista de favoritos (P.43).

:##:## o ##:

Confirma el tiempo de reproducción.

Durante la reproducción de un CD de música, también puede confirmar el tiempo restante del disco tocando la visualización de tiempo.

Cada vez que se toca la tecla, la visualización cambia entre "P ##:##" (tiempo de reproducción de pista) y "R ##:##" (tiempo restante del disco).

Reproduce en orden aleatorio todas las pistas de la carpeta o disco actuales o de la lista de reproducción del iPod conectado.

Cada vez que se toca la tecla, el modo aleatorio cambia en la siguiente secuencia:

CD: "aleatorio pista" 📧, "aleatorio desactivado"

Disco de datos, dispositivo USB: "aleatorio archivo", "aleatorio desactivado"

Barra de estado en el centro (solo para iPod y dispositivo USB)

Confirma la ubicación actual.

Durante la reproducción del iPod o el dispositivo USB, puede arrastrar el círculo hacia la izquierda o hacia la derecha para cambiar la posición de reproducción.

Operaciones de búsqueda

Puede buscar archivos de música, vídeo o imágenes usando las siguientes operaciones.

NOTA

- Si utiliza un mando a distancia, puede saltar directamente a la pista/archivo deseados introduciendo el número de pista/carpeta/archivo, el tiempo de reproducción, etc. Para obtener más detalles, consulte Modo de búsqueda directa (P.119).

Búsqueda en la lista

Puede buscar pistas, carpetas y archivos de acuerdo con una jerarquía.

1 Toque la zona ilustrada.

Aparece la pantalla List Control.

2 Toque la pista o archivo deseados.

La reproducción se inicia.

NOTA

• Con discos de datos, puede alternar entre la lista de archivos y la lista de carpetas tocando [Q].
• Con los discos de datos, no se puede visualizar la lista durante la reproducción aleatoria y la parada.

Otras búsquedas

Si desea obtener una lista más limitada, puede usar otros modos de búsqueda. Esta función no está disponible cuando la fuente actual es un CD de música.

1 Toque [9] en la pantalla de control. Aparece la pantalla de tipo de búsqueda.

2 Toque el modo de búsqueda deseado. Dispositivo USB

Aparece la lista ordenada en el modo indicado.

Consulte los apartados siguientes para cada tipo de operación.

• [Category List / Categorías]: Puede buscar un archivo seleccionando por categorías (P.40).
• [Link Search / Busca Enlaces]: Puede buscar un archivo del mismo intérprete/álbum/género/compositor que la pista actual (P.40).
• [Folder List / Lista Carpetas]: Puede buscar un archivo seleccionando por jerarquía (P.41).
• [Thumbnail Viewer / visor miniaturas]: Puede buscar un archivo de imagen (P.41).

NOTA

- Con discos de datos, puede visualizar la lista de carpetas directamente tocando [Q].

Búsqueda de categorías (solo para iPod y dispositivo USB)

1 Toque la categoría deseada en la parte izquierda de la pantalla.

2 La lista se ordena en función de la categoría seleccionada.

3 Toque el elemento deseado.

La reproducción se inicia.

NOTA

• Para delimitar la búsqueda, puede seleccionar una letra de la lista alfabética situada en el centro de la pantalla.
• Para el manejo de la pantalla de lista, consulte Funciones habituales (P.16).

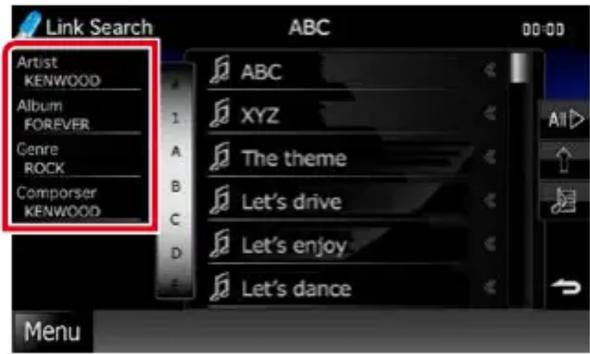

Búsqueda de enlaces (solo para iPod y dispositivo USB)

1 Toque el elemento deseado en la parte izquierda de la pantalla. Puede seleccionar por intérprete, álbum, género y compositor.

Aparece la lista correspondiente a su selección.

NOTA

• La lista estará ordenada en el modo indicado.
• artist: Muestra la lista de álbumes del mismo intérprete.
• album: Muestra todas las pistas del álbum actual.
• genre: Muestra la lista de intérpretes que pertenecen al mismo género.
• composer: Muestra la lista de álbumes del mismo compositor que el archivo actual.

2 Toque para seleccionar el elemento que desee de la lista. Repita este paso hasta encontrar el archivo que busca.

NOTA

• Para delimitar la búsqueda, puede seleccionar una letra de la lista alfabética situada en el centro de la pantalla.
• Para el manejo de la pantalla de lista, consulte Funciones habituales (P.16).

Búsqueda de carpetas (solo para soportes de disco y dispositivo USB)

1 Toque la carpeta deseada.

Las carpetas de la fuente seleccionada se muestran en el centro.

Al tocar una carpeta, se muestran sus contenidos.

A la izquierda se muestra la jerarquía hasta la carpeta actual.

2 Toque para seleccionar el elemento en la lista de contenidos.

La reproducción se inicia.

NOTA

- Para el manejo de la pantalla de lista, consulte Funciones habituales (P.16).

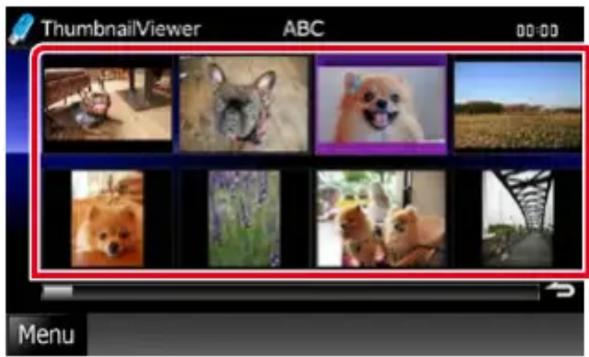

Búsqueda de imágenes (solo para dispositivo USB)

1 Toque la imagen deseada.

La imagen seleccionada aparece a pantalla completa.

Consulte el número 9-10 en Dispositivo USB y iPod (P.35) para las funciones de la pantalla de imágenes.

Buscar por la carátula del álbum (solo para iPod y dispositivo USB)

Puede buscar archivos de música seleccionando la carátula del álbum.

1 Toque [ ]

Aparece el menú subfunción.

2 Toque [ ]

Aparece la pantalla de favoritos.

3 Toque la carátula deseada en la línea inferior.

NOTA

- La tecla de la parte superior de la pantalla tiene distintas funciones según cuál sea el estado.

Si aparece [Load Albums / Carga Albumes]: Todavía no hay carátulas cargadas. Toque la tecla para iniciar la carga.

Si aparece [Load more Albums / Carga más Album]:

Algunas carátulas no se han cargado. Toque la tecla para cargar todas las carátulas. Si toca la tecla, puede que la pista en reproducción se detenga y que se inicie la reproducción de otra pista.

Cuando la tecla no está disponible:

Todas las carátulas están cargadas.

4 Toque [▶] en la carátula seleccionada. Se reproduce la primera canción del álbum. Además puede crear su propia lista de reproducción desde esta pantalla. Para obtener más detalles, consulte Lista de favoritos (P.43).

NOTA

• Una vez reproducidas todas las pistas del álbum, se reproducirá de nuevo el mismo álbum desde la primera pista.
• Los álbumes sin carátula no se muestran.

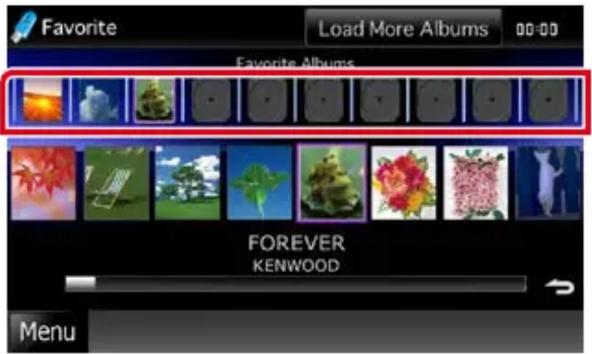

Lista de favoritos

Puede crear una lista de reproducción original de sus 10 álbumes favoritos seleccionando las carátulas correspondientes.

1 Toque y arrastre la carátula deseada de la línea inferior a la línea superior.

El álbum seleccionado quedará incluido en la lista de favoritos.

NOTA

• El álbum añadido se sitúa en el extremo derecho.
• Los álbumes ya incluidos en la lista de favoritos no pueden volver a incluirse.
• La lista puede contener hasta 10 álbumes.

2 Toque la carátula deseada en la lista de favoritos.

Se reproduce el álbum deseado y aparece la pantalla de control.

NOTA

• La lista de favoritos se reproduce hacia la derecha empezando por el álbum seleccionado.
• Para eliminar un álbum de la lista de favoritos, tóquelo y arrástrelo a la línea inferior.
• Puede cambiar el orden de reproducción de la lista de favoritos arrastrando las carátulas dentro de la lista.
• El modo de lista de favoritos se cancela en las siguientes situaciones:
• Al reproducir un álbum de otra lista (lista de carpetas, lista de categorías, etc.)
• Al reproducir otro álbum tocando la carátula en la línea inferior de la pantalla de lista de carátulas.
• El modo de lista de favoritos se reanuda después de desconectar/conectar o apagar/encender el dispositivo. Si no se altera la configuración de archivos del dispositivo, se recuperará el archivo que se estaba reproduciendo, así como el código de tiempo de reproducción, el contenido de la lista de favoritos, el orden de la lista de favoritos, etc.

Control de películas

La reproducción de películas se puede configurar desde un disco de datos.

1 En la pantalla de reproducción, toque la zona mostrada aquí.

Aparece la pantalla Movie Control.

2 Realice la operación deseada del modo que se indica a continuación.

Cambiar el idioma de los subtítulos

Toque [Subtitle].

Cambiar el idioma del audio

Toque [Audio].

Salir del menú

Toque [Exit].

Funcionamiento de Pandora®

Puede escuchar el sistema Pandora® en esta unidad mediante el control de la aplicación instalada en el dispositivo iPhone o Bluetooth.

Para entrar al modo Pandora, pulse el icono [Pandora] en la pantalla Top Menu.

NOTA

• Instale la última versión de la aplicación Pandora® en su iPhone, Android o BlackBerry.
  iPhone: Busque "Pandora" en la tienda App Store de Apple para obtener e instalar la última versión.
  Android: Visite Google play y busque Pandora para llevar a cabo la instalación.
  BlackBerry: Visite www.pandora.com en el navegador integrado para descargar la aplicación de Pandora.
• Al seleccionar Pandora como fuente por primera vez, se mostrará la pantalla de configuración para la conexión con el dispositivo donde estén instaladas las aplicaciones. Para obtener más información, consulte Configuración de vínculos con aplicaciones (P.56).

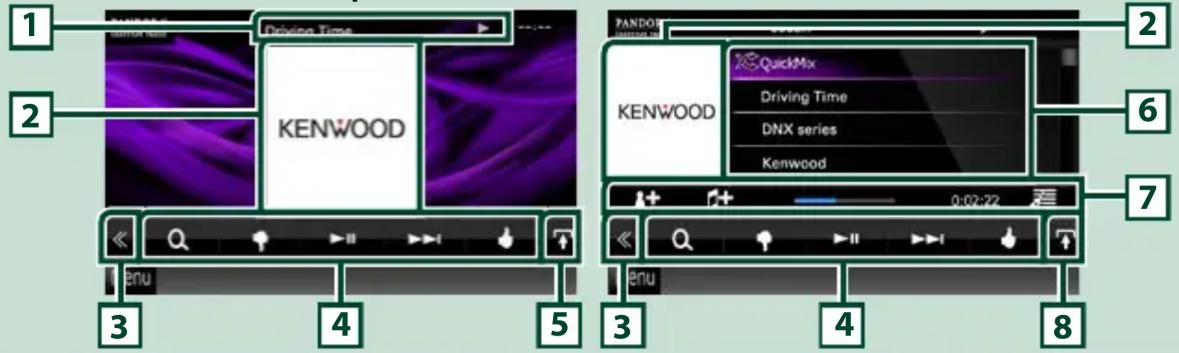

Pantalla Simple Control Pantalla List Control

1 Pantalla de información

Visualiza información en formato texto o los contenidos actuales que se están reproduciendo.

2 Zona de carátulas/cambio de control

Los datos de la imagen se muestran si están disponibles en el archivo actual.

Toque para alternar entre las pantallas Simple Control y List Control.

3 Tecla multifunción

Toque para alternar el menú multifunción. Para obtener más detalles sobre este menú, consulte Menú multifunción (P.46).

4 Menú multifunción

Las teclas de esta zona permiten llevar a cabo varias funciones. Para obtener más detalles sobre las teclas, consulte Menú multifunción (P.46).

5 Tecla subfunción

Toque para visualizar el "Menú subfunción" (punto 7 de esta tabla).

6 Información sobre el contenido

Se muestra la información del contenido que se está reproduciendo en ese momento.

7 Menú subfunción

Las teclas de esta zona permiten llevar a cabo varias funciones. Para obtener más detalles sobre las teclas, consulte Menú subfunción (P.46).

8 Tecla de cambio de listas

Pulse para alternar entre la lista de contenidos y la información de contenido actual.

Menú multifunción

Las teclas de esta zona permiten llevar a cabo las siguientes funciones.

Busca una emisora. Para obtener más detalles sobre cómo realizar la búsqueda, consulte Pantalla de la lista de emisoras (P.47).

(Pulgares abajo)

Pulgares abajo para la canción actual y omite hasta la siguiente canción.

Se reproduce o se detiene el contenido de la emisora actual.

Omite la canción actual.

(Tenga en cuenta que esta función se desactiva cuando se supera la limitación de omisiones de PANDORA).

(Pulgares arriba)

Registra el contenido actual como contenido favorito.

(Marcar artista)

Marca un artista en el contenido actual.

(Marcar canción)

Marca una canción en el contenido actual.

NOTA

- Las funciones [SETUP] (CONF), [AUDIO], [EXT SW] (INTERRUP. EXT.) y [REAR] (TRASERO) son iguales que en iPod.

Menú subfunción

Las teclas de esta zona permiten llevar a cabo las siguientes funciones.

Barra central de estado

Muestra el tiempo transcurrido desde que selecciona una emisora y la barra de estado que muestra la posición actual.

Crea una nueva emisora según el artista que se está escuchando.

Crea una nueva emisora según la canción que se está escuchando.

Muestra la pantalla de la lista de géneros. Para obtener más detalles sobre cómo realizar la búsqueda, consulte Pantalla de la lista de géneros (P.47).

Pantalla de la lista de emisoras

Desde esta pantalla puede llevar a cabo las siguientes funciones.

Selecciona la emisora

Toque el nombre de la emisora en la lista.

Ordenar la lista en orden alfabético

Puede seleccionar la letra deseada de la lista que se corresponde con el nombre de la emisora para ayudar a afinar la búsqueda.

Ordenar la lista por la fecha registrada

Toque [ByDate]. La lista se ordena por la última emisora registrada.

NOTA

• Puede manejar Pandora utilizando un mando a distancia. No obstante, solo podrá reproducir, pausar y omitir contenidos.
• No puede seleccionar iPod como fuente trasera si selecciona Pandora como fuente principal en función de zona dual.

Pantalla de la lista de géneros

Desde esta pantalla puede llevar a cabo las siguientes funciones.

El género seleccionado se crea como nueva emisora.

Funcionamiento de iHeartRadio

Puede escuchar iHeartRadio en esta unidad mediante la aplicación instalada en el iPhone o Android.

Para acceder al modo iHeartRadio, toque el icono [iHeartRadio] en la pantalla Menú superior.

NOTA

• Instale la versión más reciente de la aplicación "iHeartAuto" de iHeartRadio en su iPhone o Android. iPhone: Busque "iHeartAuto" en la App Store de Apple e instale la versión más actualizada. Android: Busque "iHeartAuto" en Google Play e instale la versión más actualizada.
• Al seleccionar iHeartRadio como fuente por primera vez, se mostrará la pantalla de configuración para la conexión con el dispositivo donde estén instaladas las aplicaciones. Para obtener más información, consulte Configuración de vínculos con aplicaciones (P.56).

1 Zona de intercambio de ilustraciones

Los datos de la imagen se muestran si están disponibles en el archivo actual. Si no hay ninguna imagen disponible, aparece la indicación "No Photo".

2 Tecla multifunción

Toque para alternar el menú multifunción. Para obtener más detalles sobre este menú, consulte Menú multifunción (P.49).

3 Menú multifunción

Las teclas de esta zona permiten llevar a cabo varias funciones. Para obtener más detalles sobre las teclas, consulte Menú multifunción (P.49).

4 Menú subfunción

Las teclas de esta zona permiten llevar a cabo las siguientes funciones.

• Aprobar la canción actual: Toque [ 👍].
• Desaprobar la canción actual.: Toque [ ]

5 Información sobre el contenido

Se muestra la información del contenido que se está reproduciendo en ese momento.

Menú multifunción

Las teclas de esta zona permiten llevar a cabo las siguientes funciones.

Detiene la reproducción o hace una pausa. (Solo emisoras en directo).

Inicia la reproducción o hace una pausa. (Solo emisoras personalizadas).

Omite la canción actual. (Solo emisoras personalizadas).

[SCAN]

Busca otra emisora del mismo género. (Solo emisoras en directo).

Crea una emisora personalizada basada en la canción actual.

Busca una emisora. Para obtener más detalles sobre cómo realizar la búsqueda, consulte Búsqueda de emisora (P.49).

Guarda la emisora que se está reproduciendo actualmente en Mis emisoras. (Solo emisoras en directo).

Use el Discovery Tuner para ajustar el nivel de variedad de una emisora. Para obtener más detalles, consulte Sintonizador Discovery (P.50). (Solo emisoras personalizadas).

Búsqueda de emisora

Muestra una lista en la que se puede seleccionar una emisora.

1 Toque [ ] en la pantalla de control.

Aparece la pantalla Búsqueda de emisora.

Selecciona la categoría y la emisora

Toque la categoría y el nombre de la emisora en la lista.

Regresa a la primera jerarquía de la lista de categorías.

Regresa a la lista de categorías anterior.

Elimina una emisora guardada de Mis emisoras. Para obtener más detalles, consulte Edición de mis emisoras (P.50).

Edición de mis emisoras

1 Toque [ ] en la pantalla Búsqueda de emisora.

Aparece la pantalla Editar emisora.

2 Seleccione la emisora que desea eliminar de Mis emisoras.

Selecciona la emisora

Toque para marcar el nombre de la emisora que desea eliminar.

Para quitar la marca, tóquelo de nuevo.

Regresa a la primera jerarquía de la lista de categorías.

Regresa a la lista de categorías anterior.

3 Toque [ ]

Aparece la pantalla Borrar emisora.

4 Toque [Yes].

La emisora seleccionada se elimina.

Sintonizador Discovery

Se puede ajustar el nivel de variedad de las estaciones personalizadas.

1 Toque [ ] en la pantalla de control.

Aparece la pantalla Discovery Tuner.

Selecciona la variedad

Toque la variedad que desee establecer.

Funcionamiento de aplicaciones

Puede escuchar música o visualizar vídeo desde las aplicaciones en funcionamiento en un iPod touch/iPhone o dispositivo Android.

Para acceder al modo Apps, toque el icono [APPS] en la pantalla Top Menu.

NOTA

- Al encender el dispositivo y seleccionar la aplicación como fuente, se mostrará la advertencia de uso, visualización de vídeo y escucha de música. Al aceptar esta advertencia, podrá controlar aplicaciones, escuchar música y visualizar vídeo desde las aplicaciones durante la conducción.

- Al seleccionar Apps como fuente por primera vez, se mostrará la pantalla de configuración para la conexión con el dispositivo donde estén instaladas las aplicaciones. Para obtener más información, consulte Configuración de vínculos con aplicaciones (P.56).

1 Tecla multifunción (solo para iPod touch/iPhone)

Toque para alternar el menú multifunción.

2 Menú multifunción (solo para iPod touch/iPhone)

Las teclas de esta zona permiten llevar a cabo las siguientes funciones.

• Inicia la reproducción o hace una pausa: Toque [▶], [■], o [▶■] (solo para iPod).
• Busca la pista o archivo anterior/siguiente: Toque [I◀◀] o [▶▶▶].
• Avance rápido o retroceso rápido (solo para iPod): Toque [◀◀] o [▶▶].

3 Menú subfunción (solo para iPod touch/iPhone)

Las teclas de esta zona permiten llevar a cabo las siguientes funciones.

- Oculta todas las teclas (solo durante la reproducción de archivos de vídeo): Toque [✗].

NOTA

- Las funciones operativas dependerán de la aplicación.

Configuración de USB/iPod/DivX

Es posible configurar el uso de USB/iPod/DivX (DNX891HD/ DNX7710BT/ DNX5710BT).

NOTA

• Todas las operaciones de este apartado pueden iniciarse desde la pantalla Top Menu. Para obtener más detalles, consulte Manejar la pantalla Top Menu (P.14).
• Algunos elementos de configuración solo pueden ajustarse en modo de espera.

1 Toque [ ] en la pantalla de control. Aparece el menú multifunción.
2 Toque [SETUP]. Aparece la pantalla SETUP.
3 Toque [Source / Fuente].

Aparece la pantalla Source SETUP.

4 Toque [USB SETUP] (Configuración de USB), [iPod SETUP] (Configuración de iPod), [APPS SETUP] (Configuración de aplicaciones), o [DivX SETUP] (Configuración DivX) en la lista.

Aparecen las distintas pantallas de configuración.

Consulte el apartado siguiente para cada tipo de ajuste.

• Configuración de USB (P.52)
• Configuración de iPod (P.53)
• AppsConfiguración de vínculos con aplicaciones (P.56)
  • DivX(R) VOD (P.57)

Configuración de USB

1 Ajuste cada elemento del modo siguiente.

Picture Display Time/ Tiempo de visualización de imagen

Selecciona la duración del tiempo en que se mostrará en la pantalla un archivo de imagen JPEG. Seleccione [Short / Corto], [Middle / Medios] o [Long / Largo] (predeterminado).

On Screen USB/USB en pantalla

Establece la forma de visualizar la información del dispositivo USB.

Auto (predeterminado): La información se visualiza durante 5 segundos al actualizarse.

OFF: No aparece información.

Configuración de iPod

1 Ajuste cada elemento del modo siguiente.

AudioBook Speed/ Velocidad de libro de audio

Ajusta la velocidad de reproducción del libro de audio. Seleccione [Slow], [Normal] (predeterminado) o [Fast].

Wide Screen/ Pantalla ancha \*

Establece la pantalla panorámica. Seleccione [ON] (predeterminado) o [OFF].

On Screen iPod/ iPod en pantalla

Selecciona el modo de visualización de la información del iPod.

Auto (predeterminado): La información se visualiza durante 5 segundos al actualizarse.

OFF: No aparece información.

Configuración de la conexión del iPod

Establece el modo de conexión del iPod/iPhone con esta unidad. Para obtener más información, consulte Configuración de la conexión de iPod/iPhone (P.54).

* Esta opción no está disponible si está conectado un iPod.

Configuración de la conexión de iPod/iPhone

1 Toque [iPod Connection Setup] (Configuración de la conexión del iPod) en la pantalla Configuración iPod.

Se muestra la pantalla de configuración de la conexión del iPod.

2 Toque [CHANGE].

3 Seleccione el modo de conexión del iPod/iPhone con esta unidad.

USB + AV-IN

Seleccione esta función al establecer una conexión con KCA-iP202.

USB 1Wire

Seleccione esta función al establecer una conexión con KCA-iP102/cable Lightning a USB.

HDMI + BT

Seleccione esta opción al establecer una conexión con KCA-HD100 y adaptador Lightning Digital AV o con el adaptador Digital AV de 30 patillas de Apple.

Bluetooth

Seleccione esta función solamente al establecer una conexión mediante Bluetooth.

4 Toque [Next] (Siguiente).

Aparece la pantalla de confirmación.

5 Toque [Done] (Finalizado).

NOTA

• Para obtener información acerca del cable y adaptador necesarios para establecer una conexión con un iPod/iPhone, consulte Manejo básico de música/vídeo/imágenes (P.32).
• Al seleccionar "HDMI + BT" o "Bluetooth" en el paso 3, se abrirá la pantalla de selección de dispositivos Bluetooth. Seleccione el iPod/iPhone que desee conectar.

Si no se muestra ningún dispositivo Bluetooth que pueda conectarse, toque [Search] y realice el emparejamiento de los dispositivos.

Configuración de vínculos con aplicaciones

Configura el dispositivo en el que está instalada la aplicación y dicha aplicación se selecciona como fuente.

1 Toque [CHANGE].

2 Seleccione el dispositivo donde están instaladas las aplicaciones.

Seleccione esta opción cuando utilice un iPod/iPhone.

Android / Otro

Seleccione esta opción cuando utilice un dispositivo Android o BlackBerry.

3 Toque [Next] (Siguiente).

Se muestra la pantalla de configuración de la conexión.

4 Seleccione el modo de conexión del dispositivo con esta unidad.

Seleccione esta función al establecer una conexión con KCA-iP202.

USB 1Wire

Seleccione esta función al establecer una conexión con KCA-iP102/cable Lightning a USB.

HDMI + BT

Seleccione esta opción al establecer una conexión con KCA-HD100 y adaptador Lightning Digital AV o con el adaptador Digital AV de 30 patillas de Apple.

Bluetooth

Seleccione esta función solamente al establecer una conexión mediante Bluetooth.

Al seleccionar [Android / Other] (Android / Otro)

HDMI/MHL + BT

Seleccione esta función al establecer una conexión con KCA-MH100.

Bluetooth

Seleccione esta función solamente al establecer una conexión mediante Bluetooth.

5 Toque [Next] (Siguiente).

Aparece la pantalla de confirmación.

6 Toque [Done] (Finalizado).

NOTA

• Este ajuste se puede realizar cuando la fuente está en STANDBY (espera).
• Para obtener información acerca del cable y adaptador necesarios para establecer una conexión con un iPod/iPhone o dispositivo Android, consulte Manejo básico de música/vídeo/imágenes (P.32).
• Al seleccionar "HDMI + BT", "HDMI/MHL + BT" o "Bluetooth" en el paso 4, se abrirá la pantalla de selección de dispositivos Bluetooth. Seleccione el dispositivo que desee conectar.

Si no se muestra ningún dispositivo Bluetooth que pueda conectarse, toque [Search] y realice el emparejamiento de los dispositivos.

- Al seleccionar "iPod/ iPhone" en Configuración de aplicaciones, seleccione "iPod" como la fuente y seleccione App en el iPod, la fuente de esta unidad también cambiará de forma automática a App.

Esta funcionalidad está disponible únicamente para la zona de ventas de América Central y del Sur.

1 Ajuste cada elemento del modo siguiente.

DivX(R) Registration Code

Compruebe el código de registro. Este código es necesario cuando se crea un disco con DRM (Digital Rights Management, gestión de los derechos digitales).

Anula el registro de la unidad que ya estaba registrada. Después de tocar la tecla, aparece un mensaje de confirmación. Siga las instrucciones del mensaje y finalice la operación.

NOTA

• [DivX(R) VOD] se desactiva cuando se reproduce un disco.
• Al descargar un archivo VOD de DivX controlado por DRM, registre el código que aparece en la pantalla. De lo contrario el archivo podría no reproducirse con esta unidad. El número restante de vistas se visualiza al reproducir un archivo VOD de DivX con la restricción de visualización. Cuando el número utilizado de vistas llega al valor máximo, aparecerá un mensaje de advertencia y no se podrá reproducir el archivo.

Función desintonizador de radio y HD Radio™

Funcionamiento básico del sintonizador Radio/HD

La mayoría de las funciones pueden controlarse desde la pantalla de control de fuentes.

NOTA

• Coloque el interruptor de modo de mando a distancia en la posición AUD antes de comenzar a utilizar la unidad, consulte Cambio del modo de operación (P.119).
• La retransmisión de HD Radio solo se puede recibir en DNX891HD, DNX771HD, DNX691HD, DNX571HD y DNX571EX.
• La difusión de HD Radio solo se ofrece para la zona de ventas de América del Norte:
• La imagen de pantalla de abajo corresponde al sintonizador. Puede ser diferente de la pantalla para la difusión de HD Radio.

Pantalla Simple Control Pantalla List Control

1 Visualización del nombre de PS/emisora

Muestra el nombre PS o el nombre de emisora.

2 Visualización de información/Zona de cambio de control

Muestra la información siguiente.

• Imagen: Los datos de la imagen o los datos del Logo se muestran si están disponibles en el archivo actual.
  • [FM1] etc.: Visualización de la banda
  • MHz/kHz: Visualización de la frecuencia
• Preset #: Número preestablecido
• HD# (solo sintonizador de HD Radio): Visualización de canal
  Toque para alternar entre las pantallas Simple Control y List Control.

3 Tecla multifunción

Toque para alternar el menú multifunción. Para obtener más detalles sobre este menú, consulte Menú multifunción (P.59).

4 Tecla preselección/menú multifunción

Recupera la emisora o canal memorizados. Si se toca durante 2 segundos, almacena en la memoria la emisora o el canal que se recibe actualmente.

Cuando se activa, las teclas de esta zona permiten llevar a cabo varias funciones.

Para obtener más detalles sobre este menú, consulte Menú multifunción (P.59).

5 Tecla subfunción

Toque para visualizar el "Menú subfunción" (punto 7 de esta tabla).

6 Preset list

Muestra la lista de emisoras o canales preseleccionados, así como la información correspondiente.

7 Menú subfunción

Las teclas de esta zona permiten llevar a cabo las siguientes funciones.

• Cambia la banda: Toque [AM] o [FM].
- Sintoniza una emisora: Toque [◀◀] [▶▶]. El método de cambio de frecuencia puede modificarse. Consulte Menú multifunción (P.59).
- Selecciona un canal (solo sintonizador de HD Radio): Toque [CH▼] o [CH▲].
- Guarda la información de la canción que se está recibiendo: Toque [ ] Consulte Marcador (P.65).
- Sintonización introduciendo número directo (solo sintonizador de HD Radio):
Toque[ ] e introduzca el número deseado. Para más detalles, véase Búsqueda directa (P.63). La barra del centro (solo sintonizador) muestra la ubicación de la frecuencia actual.

8 Tecla de cambio de listas

Toque para alternar entre la lista de preselección y la lista de información.

En el modo de sintonizador, se muestra el texto adicional de la radio.

En el modo de sintonizador de HD Radio, se mostrará la información del programa sintonizado.

Menú multifunción

Sintonizador Sintonizador de HD Radio

P1

P2

P3

P4

P5

P6

P1

P2

P3

P4

P5

P6

Funciones de las distintas teclas:

[P1] - [P6]

Selecciona la emisora predefinida. Toque durante 2 segundos para almacenar la emisora actual en la memoria de preselección.

Selecciona el método de búsqueda entre las emisoras preseleccionadas o la búsqueda de canal. Para más detalles sobre las funciones de búsqueda, véase Operaciones de selección (P.62).

[TI] (solo sintonizador de FM y sintonizador de HD Radio)

Activa el modo de información del tráfico. Para obtener más detalles, consulte Información del tráfico (P.64).

[SEEK]

El modo de búsqueda cambia en el orden siguiente: [AUTO1], [AUTO2], [MANUAL].

• AUTO1: Sintoniza automáticamente una emisora con buena recepción.
• AUTO2: Sintoniza las emisoras de la memoria una después de la otra.
• MANUAL: Cambia a la frecuencia siguiente manualmente.

[AME]

Selecciona el modo de memoria automática. Para obtener más detalles, consulte Memoria automática (P.61).

Continúa

[PTY] (solo sintonizador de FM y sintonizador de HD Radio)

Busca una emisora estableciendo el tipo de programa. Para obtener más detalles, consulte Búsqueda por tipo de programa (P.62).

[RCV] (solo sintonizador de HD Radio)

Cambia al modo de recepción en la secuencia siguiente: [AUTO], [DIGITAL], [ANALOG]. Para más detalles, véase Modo de recepción (únicamente sintonizador de HD Radio) (P.64).

SETUP]

Toque para visualizar la pantalla SETUP Menu. Consulte Configuración (P.92).

AUDIO]

Toque para visualizar la pantalla Audio Control. Consulte Control del audio (P.106).

EXT SW] (solo para DNX891HD, DNX7710BT)

Toque para controlar la alimentación de los dispositivos externos. Para obtener más detalles, consulte Control de dispositivos externos (P.105).

[ REAR

Toque para silenciar el altavoz trasero.

Radio®

- Entre los datos del servicio de programas (PSD, por sus siglas en inglés) se incluyen: nombre de canción, artista, ID de emisora y otros flujos de datos importantes

HD2/HD3

- Junto a las principales emisoras tradicionales están los canales HD2/HD3, que ofrecen nuevos formatos originales en el dial de FM

Bookmark

- Bookmark (Marcador) es una funcionalidad de descubrimiento de productos y música que permite al usuario guardar datos sobre contenidos de radio y que ofrece información interactiva mediante códigos QR

Digital Sound

- Las retransmisiones de HD Radio tienen una calidad de audio digital de extrema claridad, similar a la de un CD

Artist Experience

- Imágenes visuales, como Album Art de emisiones en antena desde las emisoras de HD Radio

Manejo de la memoria

Memoria automática

Puede almacenar automáticamente en memoria las emisoras con buena recepción.

NOTA

• La memoria automática concluye cuando se guardan 6 emisoras o cuando se sintonizan todas las emisoras.
• La operación finaliza automáticamente si no realiza ninguna acción durante 10 segundos.

1

Toque

Aparece el menú subfunción.

2

Toque la tecla de la banda deseada.

3

Toque [ ] en la pantalla de control.

Aparece el menú multifunción.

4

Toque [AME] en el menú multifunción.

5

Toque [◀◀] o [▶▶] en el menú de subfunción.

Se inicia la memoria automática.

Memoria manual

La emisora o canal que se está recibiendo actualmente puede almacenarse en la memoria.

1 Seleccione una emisora o canal que desee almacenar en la memoria.
2 Toque durante 2 segundos, hasta oír un pitido, la posición [P#] (#:1-6) en la que desee almacenar la emisora o canal.

Operaciones de selección

Selección de preajustes

Puede ver una lista de emisoras o canales memorizados y seleccionar el que desee.

Seleccionar en el menú multifunción

1 Toque el número deseado de P1 a P6.

La unidad sintoniza la emisora o canal seleccionados.

Seleccionar de la lista de preselección

1 Toque la zona ilustrada.

Aparece la pantalla List Control.

2 Seleccione una emisora o un canal de la lista.

NOTA

- Para el sintonizador de HD Radio, al tocar [Q], a continuación [Preset List], se muestra la lista de canales predefinidos. También puede seleccionar el canal deseado de la lista.

Búsqueda por tipo de programa (solo sintonizador de FM y sintonizador de HD Radio)

Mientras escucha FM, puede sintonizar una emisora con un determinado tipo de programa.

1 Toque [When la pantalla de control. Aparece el menú multifunción.
2 Toque [PTY] en el menú multifunción. Aparece la pantalla TUNER PTY Mode.
3 Seleccione un tipo de programa de la lista.
4 Toque [Search / Buscar].

Puede buscar una emisora del tipo de programa seleccionado

Búsqueda directa (únicamente sintonizador de HD Radio)

Puede sintonizar introduciendo el número de canal o frecuencia deseada.

1 Toque la zona ilustrada.

Aparece la pantalla List Control.

2 Toque [1]

Aparece la pantalla 10Key Direct.

3 Introduzca el número de canal y toque [Enter].

NOTA

• Para cancelar la búsqueda directa, toque [Cancel].
• Para borrar el número introducido, toque [Clear].
• Puede realizar una búsqueda por frecuencia. Cada vez que toque [Mode] en la parte izquierda de la pantalla, cambia el modo entre el modo de introducción de frecuencia y el modo de introducción de canal.

Búsqueda por categoría/canal (únicamente sintonizador de HD Radio)

Puede especificar la categoría deseada y seleccionar un canal.

1 Toque [ ] en la pantalla de control.
Aparece el menú multifunción.

2 Toque [O] en el menú multifunción.

Aparece la pantalla List select.

3 Toque [Preset list] o [Category/ Channel list].

Aparece la categoría o lista de canales utilizada previamente.

4 Seleccione el contenido deseado de la lista.

NOTA

• Cada vez que toque [Info Change] en la lista de canales, cambia la secuencia de la lista.
  Título de canción, nombre de artista, nombre del álbum

Información del tráfico (Únicamente sintonizador de HD Radio)

Puede escuchar y ver la información de tráfico automáticamente cuando empieza el boletín de tráfico.

No obstante, esta función requiere un Sistema de Emisión de Datos de Radio (Radio Broadcast Data System) que incluya la información TI.

1 Toque [den la pantalla de control.

Aparece el menú multifunción.

2 Toque [TI] en el menú multifunción.

Se activa el modo de información del tráfico.

Cuando dé comienzo el boletín de tráfico

La pantalla de información del tráfico aparece automáticamente.

NOTA

• Es necesario que la función de información del tráfico esté activada para que la pantalla de información de tráfico aparezca automáticamente.
• El ajuste de volumen durante la recepción de información del tráfico se almacena automáticamente. La próxima vez que se reciba información del tráfico, la unidad recuperará automáticamente el ajuste de volumen.

Modo de recepción (únicamente sintonizador de HD Radio)

Puede establecer el modo de recepción para la radio.

1 Toque [When la pantalla de control. Aparece el menú multifunción.
2 Toque [RCV] en el menú multifunción. Aparece la pantalla de modo del sintonizador de HD Radio.
3 Seleccione el modo de recepción entre [Auto], [Digital] y [Analog] pulsando [◀] y [▶].

- Si selecciona [Auto], se cambiará a la retransmisión analógica automáticamente cuando no se disponga de retransmisión digital.

Marcador

(Únicamente sintonizador de HD Radio)

Guarda los datos (título, artista, álbum, URL y descripción) relativos a la canción que esté escuchando en el momento.

Los detalles y códigos QR se pueden visualizar según la información guardada.

Registrar un marcador

1

Toque

Aparece el menú subfunción.

2

Toque

Registra un marcador.

NOTA

- En esta unidad pueden registrarse hasta 100 marcadores.

Lista de marcadores

Visualización de una lista de marcadores registrados, detalles y código QR de la canción.

1 Toque [úen la pantalla de control. Aparece el menú multifunción.
2 Toque [Q] en el menú multifunción. Aparece la pantalla List select.
3 Toque [Bookmark] (Marcador).

Aparece la lista de marcadores.

4 Seleccione el marcador deseado de la lista.

Aparece la información del marcador.

Elimina los marcadores visualizados.

Eliminar un marcador

Eliminación de un marcador.

1 Toque [■] en la pantalla de control.

Aparece el menú multifunción.

2 Toque [O] en el menú multifunción.

Aparece la pantalla List select.

3 Toque [Bookmark] (Marcador).

Aparece la lista de marcadores.

5 Seleccione el marcador que vaya a borrar de la lista.

Selecciona todos los marcadores.

6 Toque [ ]

Elimina todos los marcadores seleccionados

Función SiriusXM®

Funciones básicas de SiriusXM®

La mayoría de las funciones pueden controlarse desde la pantalla de control de fuentes.

Antes de la utilización

• El manejo de la radio satelital SiriusXM® requiere la conexión del servicio y el sintonizador para vehículos SiriusXM Connect (opcional). Necesitará un ID de radio para activar el sintonizador para vehículo SiriusXM Connect.
• Tome nota del identificador de la radio: Se asigna un ID de radio exclusivo para cada sintonizador para vehículo SiriusXM Connect. Sintonice el canal 0 para confirmar su ID de radio. Las letras I, O, S y F no se utilizan en ningún ID de radio. La ID de radio también se encuentra ubicada en el sintonizador para vehículos SiriusXM Connect.

- Cómo activar su servicio SiriusXM: Vaya a www.siriusxm.com/activatenow o llame al 1-866-635-2349 para activar su sintonizador para vehículo SiriusXM Connect. Para activar el servicio de SiriusXM en Canadá, visite www.xmradio.ca y haga clic en "ACTIVATE RADIO" en la esquina superior derecha o llame al 1-877-438-9677

NOTA

• Coloque el interruptor de modo de mando a distancia en la posición AUD antes de comenzar a utilizar la unidad, consulte Cambio del modo de operación (P.119).
• Para utilizar la radio satelital SiriusXM®, se requiere el accesorio opcional.
• La radio satelital SiriusXM® solo se ofrece para la zona de ventas de América del Norte.

Pantalla Simple Control Pantalla List Control

1 Indicación de intensidad de la señal

Muestra la intensidad de la señal recibida del sintonizador SiriusXM.

2 Visualización de información/Zona de cambio de control

Muestra la información siguiente.

• [SXM1], etc.: Visualización de la banda
- Preset #: Número preestablecido
- #ch: Visualización de canal
- Logo: Visualización del logo de canal
Toque para alternar entre las pantallas Simple Control y List Control.

3 Tecla multifunción

Toque para alternar el menú multifunción. Para obtener más detalles sobre este menú, consulte Menú multifunción (P.69).

4 Tecla preselección/menú multifunción

Recupera el canal memorizado. Si se toca durante 2 segundos, almacena en la memoria el canal que se recibe actualmente.

Cuando se activa, las teclas de esta zona permiten llevar a cabo varias funciones.

Para obtener más detalles sobre este menú, consulte Menú multifunción (P.69).

5 Tecla subfunción

Toque para visualizar el "Menú subfunción" (punto 7 de esta tabla).

6 Información de la música

Visualiza la información del canal actual: Nombre de canal, nombre de artista, título de canción, información del contenido, nombre de categoría, descripción del canal, canales similares

7 Menú subfunción

Las teclas de esta zona permiten llevar a cabo las siguientes funciones.

- Sintoniza una emisora: Toque [CH▼] [CH▲].

- Busca la pista anterior/siguiente: Toque [I◀◀] [▶▶I]. avance rápido/retroceso rápido al mantener el toque. Consulte SiriusXM Replay™ (P.74).

- Sintonización introduciendo un número directo: Toque[ ] e introduzca el número deseado. Para más detalles, véase Búsqueda directa (P.72).

8 Tecla de cambio de listas

Toque para alternar entre la lista de preselección y la lista de información.

Menú multifunción

Funciones de las distintas teclas:

[P1] - [P6]

Selecciona el canal predefinido. Toque durante 2 segundos para almacenar la emisora actual en la memoria de preselección.

Selecciona el método de búsqueda, como la selección de canales prefijados o la búsqueda de canal/categoría. Para más detalles sobre las funciones de búsqueda, véase Operaciones de selección (P.71).

[SEEK]

El modo de búsqueda cambia en el orden siguiente: [SEEK1], [SEEK2].

- SEEK1: Sintoniza los canales uno por uno.

- SEEK2: Selecciona los canales preseleccionados (memoria) uno por uno.

[BAND] (BANDA)

Cambia la banda.

Inicia la reproducción o hace una pausa. Consulte SiriusXM Replay™ (P.74).

Continúa

Toque durante 2 segundos para registrar el contenido como Contenido de alerta.

• [ ]: Registra el artista de la canción que escucha actualmente como una alerta de contenido.
- [ ]: Registra la canción que escucha actualmente como una alerta de contenido.

Para obtener más información, consulte Alerta de contenido (P.73).

Activa o desactiva la función Traffic & Weather Jump.

Para obtener más información, consulte Selección de ciudad para Traffic & Weather Jump (P.79).

Escuchar en directo.

[TuneScan]

Reproduce muestras de los inicios de las diferentes canciones almacenadas de cada uno de los canales Smart Favorite que reproducen principalmente selecciones musicales. Consulte TuneScan™ (P.75).

Toque para visualizar la pantalla SETUP Menu. Consulte Configuración (P.92).

Toque para visualizar la pantalla Audio Control. Consulte Control del audio (P.106).

Toque para controlar la alimentación de los dispositivos externos. Para obtener más detalles, consulte Control de dispositivos externos (P.105).

Toque para silenciar el altavoz trasero.

Manejo de la memoria

Memoria manual

La emisora o canal que se está recibiendo actualmente puede almacenarse en la memoria.

1 Seleccione una emisora o canal que desee almacenar en la memoria.
2 Toque durante 2 segundos, hasta oír un pitido, la posición [P#] (#:1-6) en la que desee almacenar la emisora o canal.

Operaciones de selección

Selección de preajustes

Puede ver una lista de emisoras o canales memorizados y seleccionar el que desee.

Seleccionar en el menú multifunción

1 Toque el número deseado de P1 a P6. La unidad sintoniza la emisora o canal seleccionados.

Seleccionar de la lista de preselección

1 Toque la zona ilustrada.

Aparece la pantalla List Control.

2 Seleccione una emisora o un canal de la lista.

NOTA

- Para el sintonizador de SiriusXM, al tocar [O]: a continuación [Preset List], se muestra la lista de canales predefinidos. También puede seleccionar el canal deseado de la lista.

Búsqueda directa

Puede sintonizar introduciendo el número de canal o frecuencia deseada.

1 Toque la zona ilustrada.

Aparece la pantalla List Control.

2 Toque [ ]

Aparece la pantalla 10Key Direct.

3 Introduzca el número de canal y toque [Enter].

NOTA

• Para cancelar la búsqueda directa, toque [Cancel].
• Para borrar el número introducido, toque [Clear].

Búsqueda por categoría/canal

Puede especificar la categoría deseada y seleccionar un canal.

1 Toque [ ] en la pantalla de control.
Aparece el menú multifunción.

2 Toque [Q] en el menú multifunción.

Aparece la pantalla List select.

3 Toque [Category/ Channel list] (Lista de categorías/canales).

Aparece la categoría o lista de canales utilizada previamente.

4 Seleccione el contenido deseado de la lista.

NOTA

• Se visualizan todos los canales en la categoría seleccionada.
• Al tocar [All Channels] se visualizan todos los canales.
• Cada vez que toque [Info Change] en la lista de canales, cambia la secuencia de la lista.

Nombre de canal, nombre de artista, título de canción, nombre de categoría, información del contenido

Alerta de contenido

Cuando se inicia la retransmisión de un programa relacionado con el artista, canción o equipo registrado, aparece un mensaje que permite cambiar del canal actual al otro canal.

1 La pantalla Alert aparece cuando comienza la difusión del contenido registrado.

Saltar

Toque para visualizar la pantalla Alert Content List.

Ignorar

Toque para cancelar la alerta de contenido.

2 Seleccione un contenido de la lista.

NOTA

• Cada vez que toque [Type], cambia la secuencia de la lista Alerta de contenido como se indica a continuación; Alerta de artistas, Alerta de canciones, GameAlert™
• Encontrará más información sobre cómo registrar artistas y canciones y cómo activar/desactivar la función de alerta de equipo en Menú multifunción (P.69).
• Para obtener información sobre cómo configurar la función de Alerta de contenido, consulte Configuración de SiriusXM (P.76).

SiriusXM Replay™

Puede reproducir los últimos 60 minutos del canal actual.

1 Toque [SiriusXM] en el Top Menu.

Busca la pista anterior o la pista siguiente.

Avance rápido/retroceso rápido al mantener el toque.

Inicia la reproducción o hace una pausa.

Sintoniza una emisora.

Barra de tiempo de repetición

Se visualiza la capacidad de grabación y la posición de reproducción.

Escuchar en directo.

Muestra una lista de datos registrados por programa.

[BAND] (BANDA)

Cambia la banda.

2 Toque [Q] para mostrar una lista de programas.

Lista de programas

Al tocar se reproduce el programa visualizado.

[Info Change]

Al tocar permite cambiar cíclicamente entre nombre de canal, nombre de artista, título de canción, nombre de categoría, información del contenido.

Smart Favorites, TuneStart™

Los números del 1 al 6 de la memoria de emisoras de la banda actual son canales Smart Favorite. El sintonizador para vehículos SiriusXM almacena automáticamente el contenido de audio de las retransmisiones de los canales Smart Favorites en segundo plano.

Al sintonizar un canal Smart Favorite puede rebobinar y reproducir hasta 30 minutos de contenido que no haya llegado a escuchar, como noticias, debates, deportes o música. (Consulte SiriusXM Replay™ (P.74))

Al sintonizar un canal de Smart Favorites, las canciones se reproducirán desde el inicio de cada pista (Tune Start). Tune Start puede activarse y desactivarse. (Consulte TuneStart™ (P.80))

TuneScan™

TuneScan™ es una función que permite la reproducción de muestras de los inicios de las diferentes canciones almacenadas de cada uno de los canales Smart Favorite que reproducen principalmente selecciones musicales.

Tendrá un acceso sencillo a un gran número de muestras de contenidos musicales y podrá escuchar una canción completa deteniendo la exploración en la canción que le interese.

1 Toque [ ] en la pantalla de control.

Aparece el menú multifunción.

2 Toque [TuneScan] en el menú multifunción.

Los inicios de las canciones se reproducirán en el orden de grabación.

3 Toque [TuneScan] mientras se reproduce su canción favorita.

La exploración finaliza y continúa la reproducción de la canción.

NOTA

- Para cancelar Tune Scan, mantenga pulsada la opción [TuneScan] durante 2 segundos. Tras la cancelación, se reproduce el canal usado antes de iniciar la función Tune Scan.

Configuración de SiriusXM

NOTA

- Todas las operaciones de este apartado pueden iniciarse desde la pantalla Top Menu. Para obtener más detalles, consulte Manejar la pantalla Top Menu (P.14).

1 Toque [ ] en la pantalla de control.

Aparece el menú multifunción.

2 Toque [SETUP] en el menú multifunción.

Aparece la pantalla SETUP.

3 Toque [Source / Fuente].

Aparece la pantalla Source SETUP.

4 Toque [SiriusXM SETUP] (Configuración de SiriusXM) en la lista.

Aparece la pantalla SiriusXM SETUP.

Consulte el apartado siguiente para cada tipo de ajuste.

• Configure la contraseña de bloqueo para menores (P.76)
• Configure el sistema de bloqueo para menores (P.77)
• Establecer la selección de canales para omitir (P.78)
• Configure las alertas de contenido (P.78)
• Configure el contenido de las alertas de contenido (P.79)
• Seleccione la ciudad para las alertas de contenido (P.79)
• Configure la función TuneStart™ (P.80)
• Restablezca los valores predeterminados (P.80)

Contraseña de bloqueo para menores

Puede establecer una contraseña de bloqueo para menores para SiriusXM.

1 Toque [Change] de [Parental Code] en la pantalla SiriusXM SETUP.

Aparece la pantalla de comprobación del filtro parental.

NOTA

- El número de código predeterminado es "0000".

2 Introduzca el número de código actual.

Aparece la pantalla del paso 1 de introducción del filtro parental.

3 Introduzca el nuevo número de código y toque [Enter].

Aparece la pantalla del paso 2 de introducción del filtro parental.

4 Introduzca el mismo número de código que introdujo en el paso 3 y toque [Enter].

Se confirma el número del código y se establece la nueva contraseña de bloqueo para menores de SiriusXM.

Sistema de bloqueo para menores

El sistema de bloqueo para menores es una función que permite al usuario evitar el acceso no autorizado a contenidos para adultos y a los canales seleccionados por el usuario.

1 Toque [ON] u [OFF] de [Parental Lock Mature] en la pantalla SiriusXM SETUP.
2 Introduzca el mismo número de código que introdujo en Contraseña de bloqueo para menores (P.76) y toque [Enter].
Activa o desactiva la función Mature. La opción predeterminada es "OFF". Si desea establecer de forma individualizada el bloqueo para menores en cada canal, seleccione OFF y ejecute los pasos del 3 en adelante.

3 Toque [SET] de [Parental Lock Channel Select] en la pantalla SiriusXM SETUP.

Aparece la pantalla de comprobación del filtro parental.

NOTA

• Debe completar Contraseña de bloqueo para menores (P.76) anteriormente.
• Para eliminar el ajuste del canal de bloqueo parental, toque y mantenga pulsado [Unlock All] durante 2 segundos, introduzca el número de código parental y, a continuación, toque [Enter].

4 Introduzca el mismo número de código que introdujo en Contraseña de bloqueo para menores (P.76) y toque [Enter].

Aparece la pantalla Parental Lock Category Select.

5 Toque la categoría deseada de la lista.

Se visualizan todos los canales en la

categoría seleccionada.

NOTA

- Toque [All Channels] para visualizar todos los canales.

6 Toque cada lista de canales y activa o desactiva.

• Cada vez que toque [Info Change], cambia la secuencia de la lista de canales de la forma siguiente:
  Nombre de canal, nombre de artista, título de canción, nombre de categoría, información del contenido.
• Toque [↑] para regresar a la pantalla Parental Lock Category Select.
• Toque [→] para regresar a la pantalla SiriusXM SETUP.

Selección de canales para omitir

Puede seleccionar los canales no deseados y omitirlos.

1 Toque [SET] en [Skip Channel Select]. Aparece la pantalla Skip Category Select.
2 Toque la categoría deseada de la lista. Se visualizan todos los canales en la categoría seleccionada.
3 Toque cada lista de canales y activa o desactiva.

NOTA

• Las operaciones en cada pantalla de lista son similares a las de Sistema de bloqueo para menores (P.77).
• Para eliminar el ajuste de canales para omitir, toque y mantenga pulsado [Unskip All] durante 2 segundos, introduzca el número de la contraseña de bloqueo para menores y, a continuación, toque [Enter].

Configuración de las alertas de contenido

Puede activar o desactivar la función Alertas de contenido.

1 Toque [ON] u [OFF] de [Content alerts] en la pantalla SiriusXM SETUP.

Activa o desactiva las Alertas de contenido. La opción predeterminada es "ON".

Configuración de contenidos de las alertas de contenido

Puede establecer un código parental para las alertas de contenido.

1 Toque [SET] de [Content alerts Content Set] en la pantalla SiriusXM SETUP.

Aparecerá la pantalla Artist list.

NOTA

- Al tocar [Disable All] (Deshabilitar todo) en [Content alerts Content Set] se "desactiva" todo el contenido de las alertas de contenido.

2 Toque [Type] para seleccionar la pantalla del contenido que desee configurar.

Al tocar permite cambiar cíclicamente entre lista de artistas, lista de canciones y lista de equipos.

3 Toque cada lista de contenido y active o desactive.

NOTA

• Toque "Delete" para eliminar el contenido seleccionado actualmente de la lista de artistas y la lista de canciones.
• Los equipos disponibles fueron registrados previamente en la lista de equipos. Los equipos no se pueden registrar o eliminar manualmente.

Selección de ciudad para Traffic & Weather Jump

Puede seleccionar una ciudad para la que debe recibirse información del tráfico o la previsión meteorológica con la función Alertas de contenido.

1 Toque [◀] y [▶] de [Traffic Weather Jump City Select] para seleccionar una ciudad.

TuneStart™

1 Toque [ON] u [OFF] de[Tune Start] en la pantalla SiriusXM SETUP.

Activa o desactiva el inicio de la sintonización.

La opción predeterminada es "ON".

Restablecer

1 Toque [Reset] de [SiriusXM Reset] durante 2 segundos en la pantalla SiriusXM SETUP.

Todos los valores de SiriusXM vuelven a su estado predeterminado.

Control de Bluetooth

Usando la función Bluetooth puede accederse a varias funciones: escuchar un archivo de audio, hacer o recibir una llamada.

Acerca de los teléfonos móviles y los reproductores de audio Bluetooth

Esta unidad cumple las siguientes especificaciones Bluetooth:

Versión

Bluetooth Versión 3.0+EDR Certificado

Perfil

Teléfono móvil:

HFP (V1.6) (Perfil de manos libres)

SPP (Perfil de puerto serie)

SDP (Perfil de exploración de servicios)

PBAP (Perfil de acceso a agenda telefónica)

GAP (Perfil de acceso genérico)

Reproductor de audio :

• Si su teléfono móvil es de un tipo compatible, acceda a la siguiente URL: http://www.kenwood.com/cs/ce/bt/.
• La unidad compatible con la función Bluetooth tiene la certificación de conformidad con la norma Bluetooth con arreglo al procedimiento estipulado por Bluetooth SIG.
  Sin embargo, puede que dichas unidades no puedan comunicarse con ciertos tipos de teléfono móvil.

Registrar y conectar la unidad Bluetooth

Es necesario registrar el reproductor de audio o el teléfono móvil Bluetooth antes de utilizarlos en esta unidad con la función Bluetooth.

Puede registrar hasta 5 unidades Bluetooth.

1 Toque [Menu] en cualquier pantalla.
2 Toque [SETUP].

Aparece la pantalla SETUP.

3 Toque [Bluetooth].

Aparece la pantalla Bluetooth SETUP.

Consulte el apartado siguiente para cada tipo de ajuste.

• Registro de la unidad Bluetooth (P.83)
• Conexión de la unidad Bluetooth (P.83)

Registrar la unidad Bluetooth

1 Toque [Search] (Buscar).

Aparece la pantalla Searched Device List.

NOTA

• No puede registrar la unidad Bluetooth mientras esté utilizando las siguientes fuentes:
  iPod, Bluetooth Audio, APPS, iHeart, Pandora Si desea registrar la unidad Bluetooth utilizando una de las fuentes mencionadas anteriormente, envíe la solicitud de conexión desde la unidad Bluetooth y regístrela.
• No se puede registrar ningún nuevo dispositivo si ya hay 5 unidades Bluetooth registradas. Borre el registro que no sea necesario. Consulte Conectar la unidad Bluetooth (P.83).
• No se puede visualizar la pantalla Searched Device List cuando la fuente de recepción es Pandora, iHeartRadio o audio de Bluetooth.
• Esta unidad es compatible con la función de emparejamiento sencillo de Apple. Cuando se conecta un iPod touch o un iPhone a esta unidad, aparece un cuadro de diálogo de verificación. Al realizar la operación de verificación en esta unidad o en el smartphone iOS, el smartphone queda registrado como un dispositivo Bluetooth.

2 Seleccione en la lista la unidad Bluetooth que desee registrar.

NOTA

• Si no se puede buscar la unidad en el paso 1, intente volver a buscarla tocando [Search / Buscar] en la pantalla superior.
• No se puede realizar una búsqueda de un dispositivo Bluetooth cuando la fuente de recepción es Pandora, iHeartRadio o audio de Bluetooth.
• Toque [Cancel / Cancelar] para cancelar la búsqueda de la unidad Bluetooth.

3 Introduzca el código PIN del teléfono móvil.

Aparece la pantalla de selección de perfil.

Conectar la unidad Bluetooth

1 Toque el nombre del dispositivo que desee conectar.

Aparece la pantalla de selección de perfil.

NOTA

- Si el icono está iluminado, significa que la unidad utilizará este dispositivo.

2 Ajuste cada perfil del modo siguiente.

Esto significa que el dispositivo es un teléfono móvil.

Audio (A2DP)

Esto significa que el dispositivo es un reproductor de audio o un teléfono móvil con reproductor de audio.

NOTA

• Si se ha vinculado un dispositivo, no se puede conectar a la unidad Bluetooth desde el dispositivo vinculado.
• Al tocar [Remove / Eliminar] en [Device Remove Confirm / Confirmar eliminación de dispositivo] se elimina la información de registro. Después de tocar la tecla, aparece un mensaje de confirmación. Siga las instrucciones del mensaje y finalice la operación.

Reproducir dispositivos de audio Bluetooth

Funcionamiento básico de Bluetooth

Pantalla Simple Control Pantalla List Control

1 Pantalla de información

Muestra el nombre de la pista actual. Si la información no está disponible, se muestra el nombre del dispositivo.

2 Tecla multifunción

Toque para alternar el menú multifunción.

3 Menú multifunción

Funciones de las distintas teclas:

• [I◄◄◄] [►►►]: Busca contenido anterior/siguiente.*
  • [▶]: Reproduce.*
  • [III]: Efectúa una pausa.*
  • [■]: Detiene la reproducción.*
• [AUDIO]: Toque para visualizar la pantalla Audio Control. Consulte Registrar la unidad Bluetooth (P.83).
• [SETUP]: Toque para visualizar la pantalla SETUP Menu. Consulte Configuración (P.92).
• [ EXT SW] Controlar la alimentación de los dispositivos externos. (Solo para DNX891HD, DNX7710BT)

Para obtener más detalles, consulte Control de dispositivos externos (P.105).

- [ REAR 📄]: Toque para silenciar el altavoz trasero.

4 Zona de alternancia de control

Toque para alternar entre las pantallas Simple Control y List Control.

5 Información del archivo

Muestra la información del archivo actual.

* Estos elementos aparecen solo si se ha conectado un reproductor de audio que sea compatible con el perfil AVRCP.

NOTA

• Si estas teclas no aparecen, efectúe la operación desde el reproductor.
• En función del modelo de teléfono móvil o reproductor de audio de que se trate, es posible que pueda escucharse el sonido pero no se visualice la información de texto.
• Si el volumen es demasiado bajo, súbalo en su teléfono móvil o reproductor de audio.

Usar la unidad de manos libres

Puede usar la función de teléfono conectando un teléfono Bluetooth a esta unidad.

Hacer una llamada

1 Pulse el botón .

DNX8 DNX7

DNX6 DNX5

Aparece la pantalla Hands Free.

NOTA

• Cuando haya finalizado el registro de su teléfono móvil, la agenda telefónica de este se descargará automáticamente a esta unidad.
• Puede registrar hasta 600 números de teléfono para cada teléfono móvil registrado.
• Pueden registrarse hasta 30 dígitos para cada número de teléfono junto con 127 caracteres que forman el nombre. (127 es el número de caracteres alfabéticos. Se pueden introducir menos caracteres dependiendo del tipo de caracteres).
• Dependiendo del tipo de su teléfono móvil, pueden existir las siguientes restricciones:
• Los datos de la agenda telefónica no se pueden descargar normalmente.
• Los caracteres de la agenda telefónica son confusos.
• Para cancelar la descarga de los datos de la agenda telefónica, utilice el teléfono móvil.

2 Seleccione un método de marcación.

Para ver los distintos métodos, consulte la siguiente tabla.

Llamar introduciendo un número telefónico

①Toque[12].
② Introducir un número de teléfono con las teclas numéricas.
③ Toque [ ] .

Llamar usando datos de llamada almacenados

①Toque[ ], [ ], [ ].
② Seleccione el número de teléfono de la lista.
③ Toque [ ] .

Llamar usando la agenda telefónica

① Toque [ ] .
② Seleccione el nombre de la lista.*1 *2
③ Seleccione el número de la lista.
④ Toque [ ] .

Llamar usando el número preseleccionado

① Toque [Preset #] para efectuar una llamada al número de teléfono correspondiente.

② Toque [ ]

Continúa

*1 Puede ordenar la lista para que empiece con el carácter que ha tocado.

• Los caracteres que no correspondan a ningún nombre no aparecen.
• Durante la búsqueda, se busca un carácter sin acento, como "u", en lugar de un carácter con acento, como "ú".

*2 Puede ordenar la lista por nombre o por apellido. Para obtener más detalles, consulte Configuración del sistema manos libres (P.90).

NOTA

• Si ha editado la agenda de su teléfono móvil, toque "Download" en la parte superior de la lista de la agenda en esta unidad para descargarla de su teléfono. La agenda de esta unidad se actualizará con los últimos datos descargados.
• Mientras el coche está en movimiento, algunas funciones están desactivadas por motivos de seguridad. Las teclas asociadas a las funciones desactivadas no llevarán a cabo ninguna acción si se tocan.
• Los iconos de estado para la batería y la antena mostrados en la unidad de control pueden no coincidir con los mostrados en el teléfono móvil.
• La configuración del teléfono móvil en modo privado puede desactivar la función manos libres.

Recepción de una llamada

1 Toque [ ] para contestar una llamada telefónica o [ ] para rechazarla.

NOTA

- Mientras se controla la vista de cámara, esta pantalla no se mostrará aunque entre una llamada. Para mostrar esta pantalla, pulse el botón o vuelva a colocar la palanca de cambios en la posición de conducción.

Operaciones durante una llamada

Ajustar el volumen del receptor

DNX8 DNX7

Pulse los botones <▼> o <▲>.

Gire el mando de volumen.

Emitir el tono de llamada

Toque [DTMF] para visualizar la pantalla de entrada de tono.

Puede enviar tonos tocando las teclas correspondientes de la pantalla.

Cambiar la salida de voz

Al tocar [ ]/ [ ] se cambia

la salida de voz entre el teléfono móvil y el altavoz.

Llamada en espera

Al recibir una llamada mientras habla por teléfono, puede responder a la nueva llamada tocando [ ] . La llamada actual pasará a estar en espera.

Cada vez que toque [√], cambiará de llamada.

Al tocar [☐], la llamada actual finalizará y pasará a la llamada en espera.

Preestablecer el número de teléfono

Puede registrar en la unidad los números de teléfono que usa a menudo.

1 Introduzca el número de teléfono que desee registrar en la pantalla de manos libres Hands Free.

2 Toque [Preset 1], [Preset 2] o [Preset 3] durante 2 segundos en la pantalla Hands Free.

Reconocimiento de voz

Puede acceder a la función de reconocimiento de voz del teléfono móvil conectado a esta unidad. Puede buscar en la agenda telefónica del teléfono móvil utilizando la voz. (Esta función depende del teléfono móvil.)

1 Pulse el botón durante 1 segundo.

DNX8 DNX7

DNX6 DNX5

Aparece la pantalla de reconocimiento de voz.

2 Empiece a hablar.

NOTA

- Puede utilizar la función de reconocimiento de voz tocando [m] en la pantalla de manos libres Hands Free.

Smartphone Link

Puede recibir el pronóstico del tiempo y la información de tráfico de Garmin si conecta a esta unidad un smartphone Android que tenga la aplicación Smartphone Link instalada.

1 Pulse el botón

.

DNX8 DNX7

DNX6 DNX5

Aparece la pantalla de navegación.

Toque [Apps] en la pantalla Main Menu y después el icono del contenido que desee Para más información, consulte el manual del sistema de navegación.

NOTA

• Instale la última versión de la aplicación Smartphone Link en su Android. Busque "Smartphone Link" en Google Play e instale la versión más actualizada.
• Para obtener más detalles sobre cómo registrar el dispositivo Bluetooth (Android), consulte Registrar la unidad Bluetooth (P.83).

Configuración del sistema manos libres

Puede efectuar varios ajustes de la función de manos libres.

1 Toque [Menu] en cualquier pantalla.
2 Toque [SETUP].
Aparece la pantalla SETUP.

3 Toque [Bluetooth].

Aparece la pantalla Bluetooth SETUP.

4 Toque [TEL SET-UP] en la pantalla Bluetooth SET-UP.

Aparecerá la pantalla Hands-free SETUP.

5 Ajuste cada elemento del modo siguiente.

Seleccione los altavoces a través de los cuales se emitirá el sonido desde el teléfono móvil (como la voz y el tono de llamada) y el reproductor de audio Bluetooth.

Solo delanteros: Emite desde los altavoces delanteros.

Todos (valor predeterminado): Emite desde todos los altavoces.

Auto Response (Respuesta automática)\*

Configura un tiempo de respuesta automática para aceptar una llamada entrante.

OFF (predeterminado): La respuesta automática no está disponible.

0-99: Ajustar la duración del tono de llamada (segundos).

Auto Pairing/emparejamiento automático

Si tiene el valor "ON", la función de emparejamiento automático de Apple está activada para que registre automáticamente el iPod touch o el iPhone conectado a esta unidad.

ON (predeterminado): Utiliza la función de emparejamiento automático de Apple.

OFF: No utiliza la función de emparejamiento automático de Apple.

Phone Information Use/ Uso de información del teléfono

Especifica si se desea utilizar la agenda telefónica, la lista de llamadas salientes, entrantes y perdidas.

ON (predeterminado): Sí.

OFF: No.

Sort Order/ Ordenar por

Establece el orden de la agenda telefónica del teléfono.

First/ Primero: Ordena por nombre.

Last/ Último (predeterminado)

: Ordena por apellido.

Echo Cancel Level/ Nivel de cancelación de eco

Ajusta el nivel de cancelación de eco. La opción predeterminada es "0".

Microphone Level/ Nivel de micrófono

Ajusta la sensibilidad del micrófono del teléfono. La opción predeterminada es "15".

Noise Reduction Level/ Nivel de reducción de ruido

Reduce los ruidos generados por el entorno sin cambiar el volumen del micrófono. Utilice este ajuste si la voz de la persona que llama no se oye claramente. La opción predeterminada es "-10".

[Restore / Restablecer]

Restablece los ajustes predeterminados.

* El valor más corto entre el intervalo de tiempo para respuesta automática y el intervalo de tiempo configurado en el teléfono móvil será el que se utilice.

Configuración

Configuración de pantalla del monitor

Puede ajustar la calidad de imagen de vídeos de iPod, archivos de imagen, pantallas de menús, etc.

1 Toque la parte inferior izquierda de cualquier pantalla durante al menos 1 segundo.

Aparecerá la pantalla Screen Control.

2 Ajuste cada elemento del modo siguiente.

iPod/ AV-IN/ Cámara

DVD/USB

Ajusta cada elemento.

Atenuación de la iluminación

Selecciona el modo de atenuación.

ON: Se atenúan la pantalla y los botones.

OFF: La pantalla y los botones no se atenúan.

SYNC (predeterminado): Activa o desactiva la función de atenuación de la iluminación cuando se enciende o apaga el interruptor de iluminación del vehículo.

NAV-SYNC/ SINC. NAV.: Activa o desactiva la función de atenuación de acuerdo al ajuste de visualización de Día/Noche de navegación.

Modo\* (excepto USB)

Selecciona el modo de pantalla.

Full/ LLENO: Modo de imagen completo

Just/ AJUSTADO: Modo de imagen justificada

Zoom: Modo de imagen amplificada

Normal: Modo de imagen normal

\* solo pantalla Playback

NOTA

• Los elementos configurables varían en función de la fuente actual.
• Esta función solo está disponible después de aplicar el freno de estacionamiento.
• Es posible ajustar la calidad de la imagen para cada fuente.

Control de la vista de la cámara DNX8 DNX7

Puede ajustar la visualización cuando se utiliza una cámara de la serie CMOS-3xx.

1 Pulse el botón durante 1 segundo.

Aparecerá la pantalla Vista de cámara.

2 Ajuste cada elemento del modo siguiente.

1 Guideline / Guía

Con cada pulsación se activa o desactiva la visualización de la guía.

2 Alternar la vista de la cámara

Con cada pulsación se cambia entre la vista de cámara delantera y trasera.

3 Angle

Con cada pulsación se cambia el ángulo de la cámara en este orden:

Vista superamplia/ Vista amplia/ Vista superior/ Vista amplia + Vista superior/ Vista de esquina

NOTA

• Los controles de cámara de vídeo descritos pueden no estar operativos según las cámaras conectadas.
• El parámetro [AUD Key Longer than 1 Second] (Tecla AUD durante más de 1 segundo) debe tener el valor "CAM" / "R-CAM". Consulte Interfaz de usuario (P.94)

Configuración del sistema

NOTA

- Todas las operaciones de este apartado pueden iniciarse desde la pantalla del menú multifunción.

1 Toque [Menu] en cualquier pantalla. Aparece la pantalla Top Menu.
2 Toque [SETUP].
3 Toque [System / Sistema].

Aparecerá la pantalla System Menu.

Consulte el apartado siguiente para cada tipo de ajuste.

• Ajustar la interfaz de usuario (P.94)
• Ajustar el panel táctil (P.96)
• Configurar la seguridad (P.96)
• Configurar conexiones externas (solo para DNX891HD, DNX7710BT) (P.97)
• Configurar la memoria (P.98)

Interfaz de usuario

Puede ajustar los parámetros de la interfaz de usuario.

1 Toque [User Interface / Interfaz de usuario] en la lista.
Aparecerá la pantalla User Interface.
2 Ajuste cada elemento del modo siguiente.

Beep

Active o desactive el tono de teclas. La opción predeterminada es "ON".

Language/ Idioma

Seleccione el idioma utilizado para la pantalla de control y los elementos de configuración. Consulte Configuración de idioma (P.95).

Text Scroll

Permite el desplazamiento del texto en la pantalla de control de fuentes. Seleccione "Auto", "Once" (Una vez) u "OFF".

Auto (predeterminado): Desplaza el texto automáticamente.

Once/Una vez: Permite desplazar el texto solo una vez automáticamente al actualizar.

OFF: No desplaza el texto automáticamente.

Drawer Close/ Cierre de cajón

Especifica si se cerrará automáticamente el menú de operaciones habituales (P.16). La opción predeterminada es "Auto".

Tecla AUD durante más de 1 segundo DNX8 DNX7

Puede definir la operación ejecutada cuando se pulse la tecla AUD durante 1 segundo. Seleccione "V.OFF"/"CAM".

V.OFF: Desactiva la visualización.

CAM (predeterminado): Alterna la visualización entre la imagen de la cámara de visión delantera o trasera.*

Tecla TEL durante más de 1 segundo DNX6 DNX5

Puede definir la operación ejecutada cuando se pulse la tecla TEL durante 1 segundo. Seleccione entre las opciones "Voice"/ "V.OFF"/ "R-CAM".

Voice (predeterminado): Muestra la pantalla de reconocimiento de voz. (P.88).

V.OFF: Desactiva la visualización.

R-CAM: Visualiza la imagen de la cámara de visión trasera.

Animation/ Animación

Configura si se muestran animaciones. La opción predeterminada es "ON".

Secondary/ Secundaria

Especifica si se mostrará la información de navegación en la pantalla de audio o a la inversa. La opción predeterminada es "ON".

* Si ajusta [Front Camera] (cámara delantera) en OFF, la visualización cambiara a la cámara de visión trasera, mientras que si la ajusta en «CMOS-3xx»/«Other» (CMOS-3xx/ otro), la visualización cambiara a la cámara de visión delantera. Consulte Camera Setup / Configuración de la cámara (P.103)

Configuración de idioma

1 Toque [SET] en [Language / Idioma] en la pantalla User Interface.

Aparece la pantalla Language Setting.

2 Ajuste cada elemento del modo siguiente.

Select Mode/ Seleccionar modo

Selecciona el modo de selección de idioma.

Easy/Ligera (predeterminado): Selecciona un idioma de manera simple.

Advanced/Avanzado: Permite seleccionar idiomas para distintos elementos.*

Language Select/ Selección de idioma

Selecciona un idioma.

* Si selecciona [Advanced / Avanzado] como modo de selección, aparece la siguiente pantalla.

GUI Language Select/ Selección de idioma de GUI:

Selecciona el idioma de visualización que se utilizará para la pantalla de control, etc.

Navigation Language Select/ Selección de idioma de navegación:

Selecciona el idioma utilizado para la navegación.

Text Language Select/ Selección de Lenguaje de Texto:

Selecciona el idioma utilizado para el texto de las etiquetas de canción.

3 Toque [Enter / Intro].

NOTA

- Para cancelar la configuración de idioma, toque [Cancel / Cancelar].

Ajuste del panel táctil

1 Toque [Touch / Táctil] en la pantalla System Menu.

Aparece la pantalla Touch Panel Adjustment.

2 Siga las instrucciones en pantalla y toque el centro de cada

NOTA

• Para cancelar el ajuste del panel táctil, toque [Cancel / Cancelar].
• Para restablecer los ajustes predeterminados, toque [Reset].

Configuración de seguridad

Un indicador rojo parpadeará en la unidad una vez que el ACC se establezca en la posición OFF, advirtiendo a posibles ladrones.

Si se coloca en la posición "ON" (predeterminada), el indicador de seguridad del panel delantero parpadeará cuando el encendido del vehículo esté en la posición OFF.

1 Toque [Security / Seguridad] en la pantalla System Menu.
Aparece la pantalla de seguridad.
2 Toque [ON] u [OFF] de [SI].

Configuración de EXT SW (DNX891HD, DNX7710BT)

Configurar el modo de conexión externa.

1 Toque [EXT SW / INTERRUP. EXT.] en la pantalla System Menu.

Aparece la pantalla EXT SW.

2 Ajuste cada elemento del modo siguiente.

Indica el nombre del dispositivo externo.

Output Pattern/ Patrón de salida

Alterna el modo de salida de señal de alimentación entre "Pulse" y "Level". La opción predeterminada es "Pulse".

Puede especificar que se active/desactive la salida cada vez que se toque el botón de la pantalla EXT SW. Consulte Control de dispositivos externos (P.105).

Pulse Set/ Configuración de pulsos

Especifica el tiempo de salida de la señal pulsada.

Con el valor "1", el tiempo es de 500 ms.

Se incrementa en 200 ms a cada paso. Pueden ajustarse hasta 100 pasos.

NOTA

• Es posible introducir caracteres solamente después que ha aplicado el freno de estacionamiento.
• "Pulse": Genera una única señal pulsada de alimentación.

- "Level": Continúa la salida de señal alta de alimentación.

Memoria de configuración

Los ajustes de Audio Control, AV-IN SETUP, Camera y Audio SETUP se pueden memorizar. Se puede volver a acceder a los ajustes memorizados en cualquier momento. Por ejemplo, incluso cuando los ajustes han sido borrados porque se ha cambiado la batería, estos pueden restaurarse.

1 Toque [SETUP Memory / Memoria de CONFIGURACIÓN] en la pantalla System Menu.

Aparece la pantalla SETUP Memory.

2 Siga las instrucciones de la pantalla.

Bloquea o desbloquea los ajustes de AV-IN SETUP y Audio SETUP.

Yes/ Sí

Memoriza o activa los ajustes.

No

Cancela la función o la memorización.

Vuelve a aparecer la pantalla del menú de configuración.

* Cuando se ha seleccionado [Lock / Bloq], no puede cambiar los ajustes de AV-IN SETUP y Audio SETUP.

Además, en todos los iconos de ajustes en el menú Setup se muestra la marca de la tecla bloqueada.

3 Siga las instrucciones de la pantalla.

Restaura los ajustes memorizados.

Memory/ Memoria

Memoriza la configuración actual.

Clear/ Borrar

Borra los ajustes actualmente en memoria.

Cancel/ Cancelar

Sale de memorización/restauración de ajustes.

Configuración del visualizador

1 Toque [Menu] en cualquier pantalla.
2 Toque [SETUP].

Aparece la pantalla SETUP.

3 Toque [Display / Visualización].

Aparece la pantalla Display Menu.

Consulte el apartado siguiente para cada tipo de ajuste.

• Control del ángulo del monitor DNX3 DNX7 (P.99)
• Ajustar el color del panel (P.100)
• Cambiar la imagen de fondo (P.101)

Control del ángulo del monitor

DNX8 DNX7

Puede ajustar la posición del monitor.

1 Toque [Angle / Ángulo] en la pantalla Display Menu.
Aparece la pantalla Angle setup.
2 Seleccione abajo un número que represente el ángulo que desea.

La opción predeterminada es "0".

NOTA

- Puede almacenar el ángulo de monitor actual como ángulo durante el apagado. Toque [Memory / Memoria] cuando haya seleccionado el ángulo deseado.

Combinar el color del panel

Puede ajustar el color de iluminación de la pantalla y los botones.

Los elementos seleccionables varían en función de la unidad.

1 Toque [Color] en la pantalla Display Menu.

Aparecerá la pantalla Color.

2 Toque [SET] en [Panel Color Coordinate / Coordinación de color del panel].

• Puede tocar [SET] o [Initialize / Inicializar] cuando la opción [Panel Color Scan] esté desactivada.
• Toque [Initialize / Inicializar] para restablecer los ajustes predeterminados.

3 Toque el color deseado.

Registrar el color original

Puede registrar su color original.

1 Toque [Adjust / Ajustar] en la pantalla Panel Color Coordinate.

Aparecerá la pantalla Panel Color RGB Coordinate.

2 Use [◀] y [▶] para ajustar su valor de color.

3 Toque la tecla de preselección deseada durante 2 segundos.

Panel Color Scan / Exploración de color del panel

Puede especificar que el color del panel vaya cambiando continuamente a lo largo del espectro cromático.

1 Toque [ON] en el [Panel Color Scan / Exploración de color del panel] en la pantalla Color.

Se activa la opción Panel Color Scan.

Cambiar la imagen de fondo

Puede cargar una imagen desde el dispositivo USB conectado y seleccionarla como imagen de fondo.

Antes de realizar esta operación, debe conectar el dispositivo que contiene la imagen que desee cargar.

1 Toque [Background / Fondo] en la pantalla Display Menu.

Aparecerá la pantalla Background.

2 Toque [STANDBY].

4 Seleccione la imagen que desea cargar.

5 Toque [Enter / Intro].

La imagen seleccionada se cargará y la pantalla volverá al modo Background.

NOTA

• Al tocar [ ]gira en sentido antihorario.
• Al tocar [ ] gira en sentido horario.

6 Toque [Change / Cambiar] en [Background Change / Cambio de fondo] en la pantalla Background.

7 Seleccione una imagen para el fondo y toque [Enter / Intro].

NOTA

• Consulte Soportes y archivos reproducibles (P.126) para las especificaciones de imágenes utilizables.
• Al tocar [Delete] en la pantalla Background, se borra la imagen de fondo. Después de tocar [Delete], aparece un mensaje de confirmación. Siga las instrucciones del mensaje y finalice la operación.

Configuración de la navegación

Puede ajustar los parámetros de navegación.

1 Toque [Menu] en cualquier pantalla.
2 Toque [SETUP].

Aparece la pantalla SETUP.

3 Toque [Navigation].

4 Ajuste cada elemento del modo siguiente.

NAV Interrupt Speaker/ Altavoz de NAV con Interrupción

Selecciona los altavoces utilizados para guía mediante voz del sistema de navegación.

Front L/ Delantero Iz: Utiliza el altavoz delantero izquierdo para guía mediante voz.

Front R/ Delantero De: Utiliza el altavoz delantero derecho para guía mediante voz.

Front All/ Frontal (predeterminado): Utiliza los dos altavoces delanteros para guía mediante voz.

NAV Voice Volume/ Volumen de voz de NAVEGACIÓN

Ajusta el volumen para guía mediante voz del sistema de navegación. La opción predeterminada es "20".

NAV Mute/ Silenciamiento de navegación

Silencia el volumen de los altavoces traseros durante la guía mediante voz del sistema de navegación. La opción predeterminada es "ON".

Camera Setup / Configuración de la cámara

Puede ajustar los parámetros de la cámara.

1 Toque [Menu] en cualquier pantalla.
2 Toque [SETUP].
Aparece la pantalla SETUP.

3 Toque [Camera].

Aparece la pantalla Camera SETUP.

4 Ajuste cada elemento del modo siguiente.

Selecciona el tipo de cámara de visión trasera que se usará.

CMOS-3xx: Cuando está conectada la serie CMOS-300 con el ajuste ID 1.

Other/Otros (predeterminado): Cuando está conectada otra cámara.

R-CAM Interruption/ Interrupción de CAM-TR

Establece un método para alternar la visualización. Los valores de ajuste son ON y OFF.

ON: Visualiza la imagen de la cámara de visión trasera al cambiar a marcha atrás.

OFF (predeterminado): No visualiza la imagen de la cámara de visión trasera al cambiar a marcha atrás.

Configuración de R-CAM\*2 DNX8 DNX7

Ajusta la serie CMOS-300 con el ajuste ID 1. Para más detalles, consulte el manual de instrucciones de su cámara.

Cámara de visión delantera\*1 DNX8 DNX7

Selecciona el tipo de cámara de visión delantera que se usará.

CMOS-3xx: Cuando está conectada la serie CMOS-300 con el ajuste ID 2.

Other / Otra: Cuando está conectada otra cámara.

OFF (predeterminado): Cuando la cámara de visión delantera no se utiliza.

Configuración de F-CAM\*3 DNX8 DNX7

Ajusta la serie CMOS-300 con el ajuste ID 2. Para más detalles, consulte el manual de instrucciones de su cámara.

*1 Estas opciones solo se pueden ajustar cuando está activado el freno de estacionamiento.
*2 Estas opciones solo se pueden ajustar cuando está activado el freno de estacionamiento y la serie CMOS-300 está seleccionada.
*3 Estas opciones solo se pueden ajustar cuando está activado el freno de estacionamiento y la "Front Camera" (Cámara Frontal) está configurada para la serie CMOS-300.

Información de software

Verifica la versión de software de esta unidad.

1 Toque [Menu] en cualquier pantalla.
2 Toque [SETUP].
Aparece la pantalla SETUP.

3 Toque [Software].

Aparece la pantalla Software Information.

4 Confirma la versión del software. Toque [Update / Actualizar] si es necesario.

NOTA

- Para saber cómo actualizar el software, consulte el manual del procedimiento de actualización pertinente que se incluye con el software.

Configuración de entrada AV

Puede ajustar los parámetros de entrada AV.

1 Toque [Menu] en cualquier pantalla.
2 Toque [SETUP].
Aparece la pantalla SETUP.

3 Toque [Source / Fuente].

4 Toque [AV-IN SETUP / AJUSTE AV-IN] en la lista.
Aparece la pantalla AV-IN SETUP.

5 Ajuste cada elemento del modo siguiente.

Ajusta un nombre para su visualización al seleccionar un sistema conectado a través del puerto AV INPUT. La opción predeterminada es "VIDEO".

Configuración de interfaz de salida AV

Puede seleccionar la fuente AV que va a ser emitida en el puerto AV OUTPUT. La opción predeterminada es "VIDEO1".

1 Toque [Menu] en cualquier pantalla.
2 Toque [SETUP].

Aparece la pantalla SETUP.

3 Toque [AV-OUT / SALIDA-AV].

- "USB" puede seleccionarse como fuente de salida AV solo cuando se ha conectado un iPod a esta unidad con KCA-iP202. Para la configuración de la conexión, consulte Configuración de la conexión de iPod/iPhone (P.54).

Control de dispositivos externos (solo para DNX891HD, DNX7710BT)

Controlar la alimentación de los dispositivos externos.

1 Toque [EXT SW / INTERRUP. EXT.] en la pantalla Source Control.

Aparece la pantalla EXT SW Control.

NOTA

- Si no aparece [EXT SW / INTERRUP. EXT.], toque [<<].

2 Toque la tecla de alternancia deseada.

Puede activar o desactivar la alimentación del dispositivo externo.

NOTA

- Para usar esta función debe conectar una unidad de relé disponible comercialmente. Conecte a dicha unidad el dispositivo externo que desea controlar. - Consulte Configuración de EXT SW (P.97) para más información acerca de la especificación de encendido y apagado.

Control del audio

NOTA

- Todas las operaciones de este apartado pueden iniciarse desde la pantalla del menú multifunción.

Puede ajustar diversas opciones como el balance o el subwoofer.

1 Toque [Menu] en cualquier pantalla.
2 Toque [Audio].

Aparece la pantalla Audio.

Consulte el apartado siguiente para cada tipo de ajuste.

• Ajustar el audio (P.106)
  • Controlar el audio (P.110)
  • Controlar el ecualizador (P.111)
• Efectuar control de zona (P.113)
• Configurar el efecto de sonido (P.114)
• Configurar la posición de escucha (P.116)

Ajuste del audio

1 Toque [Audio SETUP].

Aparece la pantalla Audio SETUP.

Consulte el apartado siguiente para cada tipo de ajuste.

• Ajustar los altavoces (P.107)
• Ajustar el tipo de vehículo (P.109)
• Seleccionar DSP (P.110)

Configuración del altavoz

Puede seleccionar un tipo de altavoz y su tamaño para obtener los mejores efectos de sonido.

Cuando se hayan seleccionado el tipo y el tamaño de altavoz, la red de cruce de los altavoces se configurará automáticamente.

1 Toque [Speaker Select] en la pantalla Audio SETUP.

Aparecerá la pantalla Speaker Select.

2 Toque el altavoz que desee ajustar y ajuste cada uno de los elementos del modo siguiente.

Puede ajustar el zumbador si están seleccionados los altavoces delanteros.

None (Ninguna selección), Small (Pequeño), Middle (Medios), Large (Grande)

X'over/ Transición

Visualiza la pantalla de configuración de crossover del altavoz.

Puede ajustar la configuración de crossover que se ajustó automáticamente al seleccionar el tipo de altavoz.

Para más detalles, véase Configuración de red de cruce (P.108)

3 Seleccione un tamaño de altavoz usando [◀] y [▶]. El tamaño de altavoz varía en función del tipo de altavoz y la unidad.

Front/ Delantero

OEM, 3-1/2 pulgadas, 4 pulgadas, 4-3/4 pulgadas, 5 pulgadas, 6-1/2 pulgadas, 6-3/4 pulgadas, 7 pulgadas, 4x6, 5x7, 6x8, 6x9, 7x10

Rear/Trasero

Ninguno, OEM, 3-1/2 pulgadas, 4 pulgadas, 4-3/4 pulgadas, 5 pulgadas, 6-1/2 pulgadas, 6-3/4 pulgadas, 7 pulgadas, 4x6, 5x7, 6x8, 6x9, 7x10

Subwoofer

Ninguno, 6 1/2 pulgadas, 8 pulgadas, 10 pulgadas, 12 pulgadas, 15 pulgadas y más

NOTA

- Seleccione "None" (Ninguna selección) si no dispone de altavoces.

Configuración de red de cruce

Es posible ajustar una frecuencia de cruce de altavoces, etc.

1 Toque el altavoz para ajustar el crossover en la pantalla Speaker Select.
2 Toque [X'over / Transición].
Aparece la pantalla X'over.

3 Ajustar cada elemento del modo siguiente.

Ajusta el nivel del tweeter. (Cuando se ha seleccionado el delantero en la pantalla de selección de altavoces)

Ganancia (solo para DNX891HD, DNX7710BT, DNX691HD)

Ajusta el nivel del altavoz delantero, el altavoz trasero o el subwoofer.

Phase/ Fase \*2

Ajusta la fase de la salida del subwoofer. La fase se invierte 180 grados cuando está configurada como "Reverse". (Si está seleccionado el subwoofer en la pantalla Speaker Select)

HPF FREQ/ FREC. FPA

Ajuste del filtro de paso alto. (Cuando se selecciona el altavoz delantero o trasero en la pantalla de selección de altavoz)

LPF FREQ/ FREC. FPB

Ajuste del filtro de paso bajo. (Si está seleccionado el subwoofer en la pantalla Speaker Select)

Slope/ Pendiente\*3

Define la pista de crossover.

* Solo cuando "Tweeter" está configurado

*2 Solo cuando "Subwoofer" está configurado en un modo distinto a "None" en .

*3 Solo cuando "LPF FREQ"/ FREC. FPB o "HPF FREQ"/ FREC. FPA está configurado en un modo distinto a "Through/ A través de" en .

Configuración de tipo de vehículo

Puede ajustar el tipo de vehículo y red de altavoces, etc.

1 Toque [Car Type / Tipo de coche] en la pantalla Audio SETUP.

Aparece la pantalla Car Type.

2 Seleccione su tipo de vehículo de la lista.

- Si se selecciona su tipo de coche, la alineación del tiempo de retardo se configurará automáticamente (para el ajuste temporal de la salida de sonido para cada canal) para tener los efectos envolventes más altos.

Configuración de la ubicación de altavoces

1 En la pantalla Car Type, toque [Location / Ubicación].

Aparecerá la pantalla Speaker Location.

2 Seleccione las ubicaciones de los altavoces usando [▶].

Seleccione la ubicación de entre las opciones "Door" (Puerta)/ "On Dash" (En salpicadero)/ "Under Dash" (Bajo salpicadero).

Rear Speaker/ Altavoz trasero

Seleccione la posición de "Door" (Puerta)/ "Rear Deck" (Maletero), "2nd Row" (2ª fila)/"3rd Row" (3ª fila) (Minivan, Minivan (Long)).

Selección de DSP

Puede seleccionar si desea usar el sistema DSP (Digital Signal Processor).

1 Toque [Bypass] o [Through / A través de] en [DSP Select / Selección de PDS] en la pantalla Audio SETUP.

No se produce efecto DSP.

Through/ A través de

Se produce efecto DSP.

NOTA

- Si el modo está ajustado a [Bypass], el sistema DSP no puede ajustarse.

Controlar el audio general

1 Toque [Audio Control / Control de audio].

2 Ajustar cada elemento del modo siguiente.

Fader # / Balance #

Ajuste el balance alrededor de la zona de contacto.

[◀] y [▶] ajustan el balance izquierdo y derecho.

[▲] y [▼] ajustan el balance delantero y trasero.

Volume Offset/ Compensación de volumen \*

Ajuste con precisión el volumen de la fuente actual para minimizar la diferencia de volumen entre distintas fuentes.

Subwoofer Level

Ajusta el volumen del subwoofer. Esta opción no está disponible cuando el subwoofer está ajustado a "None". Consulte Configuración del altavoz (P.107).

Amplificador de bajas frecuencias

Ajusta la proporción del refuerzo de graves entre "OFF"/"Level1"/"Level2" / "Level3".

* Si primero ha incrementado el volumen, entonces disminuya el volumen utilizando

"Volume Offset" (Compensación de volumen), el sonido generado si cambia de repente a otra fuente podría ser extremadamente alto.

Control del ecualizador

Puede ajustar el ecualizador seleccionando el ajuste optimizado para cada categoría.

1 Toque [Equalizer / Ecualizador].

Aparecerá la pantalla Equalizer.

Operación

Controlar las curvas EQ

1 Seleccione la curva EQ entre [Natural], [Rock], [Pops], [Easy / Ligera], [Top40 / 40 principales], [Jazz], [Powerful / Potente], [iPod] y [User / Usuario].

NOTA

- [iPod] solo está disponible si la fuente es iPod.

Controlar manualmente el ecualizador

Este ajuste no se puede realizar si está seleccionada la opción [iPod] en la pantalla Equalizer.

1 Toque [EQ] en la pantalla Equalizer.
2 Toque la pantalla y ajuste a su gusto el ecualizador gráfico.

Nivel de ganancia (recuadro verde claro)

Ajuste la ganancia tocando cada una de las barras de frecuencia.

Tocando [◀], [▶], [▲] y [▼] también es posible ajustar el nivel. Use [◀] y [▶] para seleccionar una frecuencia, y [▲] y [▼] para ajustar el nivel.

EQ INIT

Vuelve al nivel de ganancia ajustado anteriormente.

Flat/ Plana

La curva acústica se vuelve plana.

Bass EXT (Ajustes ampliados de graves)

Si está activo, las frecuencias inferiores a 62,5 Hz se establecen al mismo nivel de ganancia que 62,5 Hz.

Loudness/ Compensador

Fija las cantidades de refuerzo de los tonos altos y bajos.

Ajusta el volumen del subwoofer. Esta opción no está disponible cuando el subwoofer está ajustado a "None". Consulte Configuración del altavoz (P.107).

Control de zona

Puede seleccionar diferentes fuentes para las posiciones delantera y trasera del vehículo.

1 Toque [Zone Control / Control de zona].

Aparecerá la pantalla Screen Control.

2 Toque [Dual Zone / Zona dual].

3 Ajuste cada fuente del modo siguiente.

Seleccione la fuente de audio para cada opción.

[▼], [▲] (Rear VOL. / VOL. trasero)

Ajusta el volumen del canal trasero.

[Single Zone / Zona única]

Toque para desactivar la función de zona dual.

NOTA

- Cuando se enciende el sonido del altavoz trasero, la fuente de audio que sale en el borne de conexión AV OUTPUT también se enciende para la misma fuente.

- Cuando la función de zona dual está activada, las siguientes funciones no están disponibles.

- Salida del subwoofer

- Nivel de subwoofer/Refuerzo de graves (P.110)

- Control del ecualizador / Potenciador de espacio (DNX891HD, DNX7710BT, DNX691HD)/Posición de escucha (P.111, 114, 116)

- Control de DSP Bypass /Configuración de altavoces/Configuración de tipo de vehículo (P.110, 107, 109)

- Las diferentes fuentes de iPod/iPhone (aplicaciones) no pueden establecerse como fuente delantera y trasera por separado. Solo puede establecerse una fuente (app) como fuente delantera y trasera.

Efecto de sonido

Puede configurar efectos de sonido.

1 Toque [Sound Effect].

Aparecerá la pantalla Efectos de sonido.

Consulte el apartado siguiente para cada tipo de ajuste.

• Ajustar el potenciador de espacio (DNX891HD, DNX7710BT, DNX691HD) (P.114)
• Ajustar el ecualizador de conducción (P.115)
• Ajustar la elevación (DNX891HD, DNX7710BT, DNX691HD) (P.115)
• Configurar las funciones realizador o supremo (DNX891HD, DNX7710BT, DNX691HD) (P.116)

Potenciador de espacio (DNX891HD, DNX7710BT, DNX691HD)

1 Toque [Space Enhancer] en la pantalla Efectos de sonido.

Aparece la pantalla Space Enhancer.

2 Toque [Small / Pequeño], [Large / Grande] u [OFF].

Cada valor de ajuste indica un nivel de paisaje sonoro.

NOTA

- Esta opción no está disponible mientras la fuente es el sintonizador HD Radio.

Ajuste del ecualizador de conducción

La calidad del sonido se ajusta de forma automática.

1 Toque [ON] u [OFF] de [Drive Equalizer+].

La calidad del sonido se ajusta de forma automática en función de la velocidad del vehículo registrada mediante GPS.

DNX771HD DNX5:

La calidad del sonido se ajusta de forma automática en función del volumen actual.

Elevación (DNX891HD, DNX7710BT, DNX691HD)

Puede elevar virtualmente la posición del sonido que se oye desde los altavoces.

1 Toque [Elevation] (Elevación) en la pantalla Sound Effect (Efecto de sonido).

Aparece la ventana del mismo nombre.

2 Seleccione el nivel de elevación entre [High / Alto], [Low / Bajo] y [OFF].

Realizador y Supremo (DNX891HD, DNX7710BT, DNX691HD)

Puede recuperar el sonido perdido a causa de la compresión del audio para conseguir un sonido más realista.

1 Toque la pantalla en la pantalla Sound Effect (Efecto de sonido).

El realizador mejora el sonido y refuerza las frecuencias bajas (refuerzo de graves).

Seleccione el nivel de entre las opciones "OFF"/"Level1"/"Level2"/"Level3".

Supreme

Activa o desactiva la función Supremo.

Tecnología para extrapolar y complementar con un algoritmo patentado la gama de altas frecuencias que se corta al codificar.

Esta función funciona con las siguientes fuentes: DVD, USB e iPod.

Posición de escucha

Puede ajustar los efectos sonoros de acuerdo con su posición de escucha.

1 Toque [Position / Posición].

Aparecerá la pantalla Position.

2 Seleccione la posición de escucha entre [Front R / Delantero De], [Front L / Delantero Iz], [Front All / Frontal] y [All / Todo] usando [◀] y [▶].

Control de DTA de posición

Puede ajustar con precisión la posición de escucha.

1 En la pantalla Position, toque [Adjust / Ajustar].
2 Seleccione el altavoz que desee ajustar tocando el icono correspondiente.

3 Ajuste la DTA del modo siguiente.

Ajustar los valores de la posición DTA.

Gain/ Ganancia

Toque para ajustar la ganancia de cada altavoz.

NOTA

• Para conseguir un entorno más adecuado para su vehículo, puede efectuar un ajuste de precisión de la salida de altavoces especificada aquí.
• Si especifica la distancia desde el centro de la posición de escucha establecida en la actualidad a cada altavoz, el tiempo de retraso se calcula y ajusta automáticamente.

① Determine el centro de la posición de escucha establecida en la actualidad como el punto de referencia.
② Mida las distancias desde el punto de referencia hasta los altavoces.
③ Calcule las diferencias entre la distancia del altavoz más lejano y el resto de altavoces.
④ Introduzca las diferencias calculadas en el paso ③ para altavoces individuales.
⑤ Ajuste la ganancia para los altavoces individuales. Una imagen de sonido se desplaza hasta el altavoz con el aumento en la ganancia.

Ejemplo: Si se ha seleccionado [Front All] como la posición de escucha

Mando a distancia

Esta unidad puede manejarse con el mando a distancia.

En el caso de los modelos DNX891HD, DNX7710BT, DNX691HD, y DNX5710BT, el mando a distancia se suministra junto con la unidad.

En el caso de los modelos DNX771HD, DNX571HD y DNX571EX el mando a distancia es un accesorio opcional (KCA-RCDV331).

▲PRECAUCIÓN

• Coloque el mando a distancia en un lugar en el que no se pueda mover en caso de frenado u otras operaciones. Podría producirse una situación peligrosa si el mando a distancia se cae y queda atrapado entre los pedales durante la conducción.
• No deje la batería cerca del fuego o expuesta a la luz solar directa. Puede producirse un incendio, una explosión o un calor excesivo.
• No recargue, cortocircuite, rompa ni caliente la pila, ni la arroje al fuego. Estas acciones podrían provocar la fuga de líquido de la pila. Si el líquido derramado entra en contacto con los ojos o la ropa, enjuague inmediatamente con agua y consulte a un médico.
• Coloque la pila lejos del alcance de los niños. En el improbable caso de que un niño se trague la pila, consulte inmediatamente a un médico.

Instalación de las pilas

Si el mando a distancia funciona únicamente a poca distancia o no funciona en absoluto, es posible que las pilas estén descargadas.

En dicho caso, sustituya ambas pilas por otras nuevas.

1 Introduzca dos baterías tipo "AAA"/"R03" con los polos⊕ y⊖ correctamente situados según las instrucciones que aparecen dentro del compartimento.

Funciones de los botones del mando a distancia

Cambio del modo de operación

Las funciones controladas con el mando a distancia difieren según la posición del interruptor de modo.

Modo AUD

Cambie a este modo para controlar una fuente seleccionada o una fuente del sintonizador, etc.

Modo DVD

Cambie a este modo cuando esté reproduciendo un medio de disco como DVD, VCD o CD.

Modo NAV

Cambie a este modo para controlar la función de navegación.

NOTA

- Cuando controle un reproductor que no esté integrado en la unidad, seleccione el modo "AUD".

Modo de búsqueda directa

Con el mando a distancia puede saltar directamente al archivo, pista de capítulo, etc. deseado introduciendo el número correspondiente al contenido.

NOTA

- Esta operación no puede realizarse para dispositivos USB e iPod.

1 Pulse el botón <#BS> varias veces hasta que aparezca el contenido deseado.

Los contenidos disponibles varían en función de la fuente.

DVD

Número de título/Número de capítulo/Tiempo de reproducción/Número de elemento*

* Tal vez no pueda utilizar esta función con algunos discos o escenas.

VCD 1.X y VCD 2.X (PBC OFF)

Número de pista

VCD 2.X (PBC activado)

Número de escena/Número

CD de música

Número de pistas/Tiempo de reproducción

Archivos de audio

Número de carpeta/Número de archivo

Radio

Valor de frecuencia

Sintonizador de HD Radio

Valor de frecuencia/Número de canal

SiriusXM

Número de canal

2 Introduzca el número del contenido que desea reproducir mediante el teclado numérico.

3 Para DVD o VCD, pulse el botón .

Para archivos de música o CDs de música, pulse el botón . Para la radio, pulse los botones <◀> o ◀>.

Se reproducirá el contenido deseado.

	Nombre de clave	Ubicación del cambio de modo	Función
1 SRC –			Activa la fuente que se desee reproducir.En modo manos libres, descuelga el teléfono.
2 NAV –			Cambia entre las pantallas de navegación y de fuente.
3 MENU DVD			Detiene la reproducción y memoriza el último punto donde se detuvo el disco. Dicho punto puede borrarse presionando dos veces.
		NAV	Visualiza el menú principal.
4 OUT, IN NAV			Cambia la relación de zoom para ampliar o reducir el mapa de navegación.
5 POSITION AUD, DVD			Pone la pista o archivo en pausa, y continúa la reproducción al pulsar de nuevo.Durante la fuente de radio, HD radio y SiriusXM en modo AUD, cambia el modo de búsqueda.
		NAV	Visualiza la posición actual.
6 Tecla de cursor	DVD		Mueve el cursor al menú DVD.
	NAV		Mueve el cursor o se desplaza por el mapa.
7 ENTER AUD, DVD			Efectúa la función seleccionada.
	NAV		• Registra la posición deseada.• Efectúa la función seleccionada.
8	ROUTE M AUD		Cada vez que pulse esta tecla cambiará el modo de pantalla durante la reproducción de vídeo.
		DVD	Regresa al menú principal de DVD.
		NAV	Visualiza el menú Opción de rutas.
9	VOICE AUD		Alterna el encendido/apagado de la visualización de navegación.
		DVD	Visualiza el menú de DVD.Activa o desactiva el control de reproducción durante la reproducción de VCD.
		NAV	Activa la guía mediante voz.
10	VIEW AUD, DVD		Activa la fuente AV que se desee reproducir.
		NAV	Cambia entre las visualizaciones de los mapas en 2D y 3D.
11	MAP DIR AUD, DVD		DNX8 OFXT7 a el ángulo de visualización cada vez que se presiona.
		NAV	Cambia entre las visualizaciones de la navegación hacia arriba y el mapa de la navegación hacia el norte.
12	▲/▼AUD, DVD		Selecciona la carpeta que se reproducirá.Durante la fuente de radio, HD radio y SiriusXM en modo AUD, cambia las bandas a recibir.
13	◄/►AUD, DVD		Selecciona la pista o archivo que se reproducirá.Durante la radio, HD radio y fuente SIRIUS/XM en modo AUD, cambia a las emisoras recibidas por la unidad.
14	Teclado numérico	AUD	Especifica el número para buscar en la búsqueda directa.Para más detalles sobre el modo de búsqueda directa, véase Modo de búsqueda directa (P.119).
		DVD	• Pulse [1] [2] para el avance/rebobinado rápido. Cambia la velocidad del avance/rebobinado rápido cada vez que se pulsa esta tecla.• Pulse [4] [5] para el avance/rebobinado lento. Cambia a velocidad de reproducción lenta cada vez que pulse esta tecla.**Solo para DVD
15	* + DVD		Borra el número.
16	# BS AUD, DVD		Cambia al modo de búsqueda directa.Para más detalles sobre el modo de búsqueda directa, véase Modo de búsqueda directa (P.119).
17	AUDIO DVD		Cambia el idioma de audio cada vez que se pulsa esta tecla.
18	CANCEL DVD		Visualiza la pantalla anterior.
		NAV	Cancela las operaciones.
19	SUBTITLE DVD		Activa el idioma de subtítulos.
20		-	Cuando se recibe una llamada, responde.
21	Angle DVD		Cambia el ángulo de la imagen cada vez que pulsa esta tecla.
22	Vol ▲▼-		Ajusta el volumen.
23	ZOOM	DVD	Cambia la relación de zoom (2, 3, 4, sin zoom) cada vez que se pulsa la tecla.
24	ZONE	AUD, DVD	Activa y desactiva la función de Zona dual.
25	R.VOL ∧V	-	Ajusta el volumen trasero cuando la función Zona dual está activada.
26	ATT	-	Baja el volumen pulsando la tecla una vez.Vuelve al volumen anterior pulsando la tecla una segunda vez.

Resolución de problemas

Problemas y soluciones

Si ocurre algún problema, consulte primero la tabla de posibles problemas siguiente.

• Es posible que algunas funciones de esta unidad no estén disponibles debido a algunos ajustes realizados en la misma.
• Lo que puede parecerle una avería de la unidad, puede ser el resultado de un error de escritura o funcionamiento.

Sobre la configuración

Problema Causa Solución
No se puede configurar el subwoofer.No se puede configurar la fase del subwoofer.No hay emisión del subwoofer.No se puede configurar el filtro de paso bajo.No se puede configurar el filtro de paso alto.	El subwoofer no está activado.	Active el subwoofer.Véase Configuración del altavoz (P.107).
	La función de zona dual está activada.	Desactive la función de zona dual.Véase Control de zona (P.113).
No se puede seleccionar el destino de salida de la fuente secundaria en la zona dual.No se puede ajustar el volumen de los altavoces traseros.	La función de zona dual está desactivada.	Active la función de zona dual.Véase Control de zona (P.113).
No se puede configurar el eucualizador.No se puede configurar la red de cruce.	La función de zona dual está activada.	Desactive la función de zona dual.Véase Control de zona (P.113).
	"DSP Select" (Selección de PDS) está establecido en "Bypass".	Establezca "DSP Select" (Selección de PDS) en "Through" (A través de).Véase Selección de DSP (P.110).

Sobre las operaciones de audio

Problema Causa Solución
Recepción de radio deficiente. No	está extendida la antena del automóvil.	Extraiga completamente la antena.
	El cable de control de la antena no está conectado.	Conecte el cable correctamente. Véase "Connection" en la Guía de inicio rápido.
No pueden reproducirse archivos de audio almacenados en un disco.	"CD Read" (Lectura de CD) está establecido en "2".	Establezca "CD Read" " (Lectura de CD) en "1". Véase Configuración de disco (P.30).
No se puede seleccionar una carpeta.	La función de reproducción aleatoria está activada.	Desactive la función de reproducción aleatoria.
No puede ejecutarse la función de repetir reproducción durante la reproducción de VCD.	La función PBC está activada.	Desactive la función PBC.
No se reproduce el disco especificado, sino otro.	El disco está muy sucio.	Limpie el disco.VéasePrecauciones con el manejo de los discos (P.4).
	El disco está muy rayado.	Pruebe otro disco.
La reproducción del archivo de audio es entrecortada.	El disco está rayado o sucio.	Limpie el disco.VéasePrecauciones con el manejo de los discos (P.4).
	La grabación no es buena.	Grabe el archivo de nuevo o utilice otro disco.

Otro

Problema Causa Solución
La tecla Touch Sensor Tone no suena.	El terminal de salida del preamplificador está siendo utilizado.	La tecla Touch Sensor Tone no puede salir por la toma de salida previa.

Mensajes de error

Cuando no pueda hacer funcionar la unidad correctamente, la causa del error aparece en forma de mensaje en la pantalla.

Mensaje de error	Causa Solución
Protect/Proteger	El circuito protector se ha activado ya que un cable de altavoz ha sufrido un cortocircuito o ha entrado en contacto con el chasis del coche.	Tienda o aíslé el cable del altavoz como corresponda y, a continuación, pulse el botón(P.125).
Hot Error/ Error de temperatura	Cuando la temperatura interna de esta unidad se eleva hasta los 60°C o más, el circuito de protección se activa y la unidad deja de estar operativa.	Vuelva a utilizar esta unidad después de reducir su temperatura.
Mecha Error/Error de mecanismo	El reproductor de discos no está funcionando bien.	Expulse el disco e insértelo de nuevo. Si este indicador sigue parpadeando o si no puede expulsar el disco, tome contacto con su distribuidor Kenwood.
Disc Error/ Error de disco	Se ha insertado un disco que no puede reproducirse.	Cambie el disco.VéaseSoportes y archivos reproducibles (P.126).
Read Error/Error de lectura	El disco está muy sucio.	Limpie el disco.VéasePrecauciones con el manejo de los discos (P.4).
	El disco está colocado al revés. Cargue	el disco con el lado etiquetado hacia arriba.
Region Code Error/ Error de código de región	El disco que deseaba reproducir tiene un código de región que no puede reproducirse con esta unidad.	VéaseCódigos de región del mundo (P.132) o pruebe con otro disco.
Parental Level Error/ Error de nivel de bloqueo para menores	El disco que desea reproducir tiene un nivel superior que el nivel de bloqueo para menores que tiene configurado.	Establezca el nivel de control parental.Véase Parental level / Nivel de bloqueo para menores (P.30).
Error 07–67 La unidad no está funcionando correctamente por alguna razón.		Pulse el botón Reset de la unidad. Si no desaparece el mensaje "Error 07–67", consulte a su distribuidor Kenwood más cercano.
No Device (USB, reproductor de audio Bluetooth)	El dispositivo USB está seleccionado como fuente aunque no hay ninguno conectado.	Cambie la fuente a cualquier otra que no sea USB/iPod. Conecte un dispositivo USB y cambie de nuevo la fuente a USB.
Disconnected/ Desconectado (iPod)	El iPod/reproductor de audio Bluetooth está seleccionado como fuente aunque no hay ninguno conectado.	Cambie la fuente a cualquier otra que no sea iPod/Bluetooth. Conecte un iPod/reproductor de audio Bluetooth y vuelva a cambiar la fuente a iPod/Bluetooth.
No Media File/ Sin archivo de medios	El dispositivo USB conectado no contiene ningún archivo reproducible. El soporte no contiene datos grabados que la unidad pueda reproducir.	Véase Soportes y archivos reproducibles (P.126) y pruebe con otro dispositivo USB.
USB Device Error!!/ Error de dispositivo USB.	El dispositivo USB conectado tiene una capacidad actual superior al límite permitido.	Verifique el dispositivo USB. Ha ocurrido un problema en el dispositivo USB.
		Cambie la fuente a cualquier otra distinta de USB. Retire el dispositivo USB.
Authorization Error/ Error de actualización	La conexión al iPod ha fallado.	• Retire el iPod y vuelva a conectarlo.• La unidad no admite el iPod.Véase iPod/iPhone que pueden conectarse (P.128).
Update your iPod/ Actualizar iPod	La versión del software del iPod es antigua y, por tanto, la unidad no lo admite.	La unidad podría no ser compatible con el modelo de iPod conectado.Confirme que el software del iPod es la última versión.Véase iPod/iPhone que pueden conectarse (P.128).
Navigation Error. Please turn on power again later.	El error de comunicación se ha producido debido a temperaturas muy bajas.	Vuelva a encender la unidad después de calentar el interior del coche.
Check Application	La aplicación Aha se ha parado. Inicie	la aplicación Aha en su dispositivo.
Please update your Aha application	La versión de la aplicación Aha es antigua y la unidad no la admite.	Confirme que la versión de la aplicación Aha es la última versión disponible.

SiriusXM

Check Tuner No	hay un sintonizador SiriusXM conectado a esta unidad.	Compruebe si está conectado el sintonizador para vehículos SiriusXM Connect.
Subscription Updated - Press Return To Continue	Se ha renovado la suscripción de SiriusXM.	El mensaje de error se eliminará al pulsar la rueda de control.
Channel Not Available	El canal seleccionado actualmente no está disponible.	—
Ch Unsubscribed	El canal seleccionado actualmente no está disponible.	—
Check Antenna No	hay ninguna antena conectada al sintonizador SiriusXM.	Compruebe si hay una antena conectada al sintonizador SiriusXM.
No Signal No se	recibe ninguna señal de radio SiriusXM.	—

Reinicio de la unidad

Si la unidad o la unidad conectada no funciona correctamente, reiníciela.

1 Pulse el botón .

La unidad vuelve a los ajustes de fábrica.

• Desconecte el dispositivo USB antes de pulsar el botón . Si pulsa el botón con el dispositivo USB conectado, puede dañar los datos almacenados en dicho dispositivo. Para más información sobre desconexión del dispositivo USB, véase Cómo reproducir soportes (P.13).
• Al encender la unidad después de un reinicio aparece la pantalla con la configuración inicial. Véase Configuración inicial (P.11).

Apéndice

Soportes y archivos reproducibles

En esta unidad pueden reproducirse distintos tipos de medios y archivos.

Lista de discos reproducibles

Tipos de disco	Estándar Soporte Observación
DVD DVD	de vídeo	○
	DVD de audio ×
	DVD-VR ×
	DVD-R^*1	○	Reproducción de MP3/WMA/AAC/MPEG1/MPEG2/DivX*2Reproducción Multi-border/Multisesión (la reproducción depende de los derechos de autor)
	DVD-RW	○
	DVD+R	○
	DVD+RW	○
	DVD-R DL (Doble capa)	○	Solamente formato de vídeo
	DVD+R DL (Doble capa)	○
	DVD-RAM ×
CD CD de	música* 1	○	CD-TEXT
	CD-ROM	○	Reproducción de MP3/WMA/AAC/MPEG1/MPEG2Compatible con multisesión.Escritura por paquetes no admitida.
	CD-R	○
	CD-RW	○
	DTS-CD ×
	CD de vídeo (VCD)	○
	CD de súper vídeo ×
	CD de fotos ×
	CD-EXTRA	△	Solo pueden reproducirse la sesión de música del CD.
	HDCD	○
	CCCD ×
Otros Dual	Disc ×
	CD de súper audio	△	Solo puede reproducirse la capa de CD.

*1 Incompatible con discos de 8 cm (3 pulgadas).
*2 Función de DNX891HD, DNX7710BT, DNX5710BT
O: es posible la reproducción.
△: la reproducción es posible parcialmente.
× : es imposible la reproducción.

NOTA

• Al comprar contenidos habilitados para DRM, compruebe el código de registro en DivX(R) VOD (P.57). Cada vez que un archivo con el código de registro mostrado se reproduce y se protege contra la copia, el código cambia.
• DivX solo puede reproducirse desde un medio de disco DVD.

■ Uso de DualDisc

Al reproducir un "DualDisc" en esta unidad, la superficie del disco que no se reproduce podría sufrir arañazos al insertar o extraer el disco. Puesto que la superficie del CD de música no cumple con el estándar de CD, la reproducción puede resultar imposible.

(Un "DualDisc" es un disco con una superficie con señales estándar de DVD y otra con señales de CD de música.)

■ Sobre el formato del disco

El formato del disco debe ser uno de los siguientes:

• ISO 9660 Level 1/2
• Joliet
• Romeo
• Nombre de archivo largo

Sobre los archivos

Se admiten los siguientes archivos de audio, vídeo e imagen.

Archivos de audio

• AAC-LC (.m4a)
• MP3 (.mp3)
• WMA (.wma)
  • PCM lineal (WAVE) (.wav)

Solo para dispositivos de almacenamiento masivo USB

- FLAC (.flac)

Solo para dispositivos de almacenamiento masivo USB

NOTA

• Si se graba música de CD normal y otros sistemas de reproducción en el mismo disco, solo se reproducirá el sistema de reproducción grabado en la primera configuración.
• Los formatos WMA y AAC que están cubiertos con DRM no pueden reproducirse.
• Aunque los archivos de audio cumplen los estándares anteriores, puede que no sea posible la reproducción según los tipos o condiciones del medio o dispositivo.
• Puede encontrar un manual en línea sobre los archivos de audio en el sitio Web www.kenwood.com/cs/ce/audiofile/.

En este manual en línea, se proporciona información detallada y notas que no se incluyen en este manual. Le recomendamos que lea también el manual en línea.

■ Archivos de vídeo

• MPEG1 (.mpg, .mpeg, .m1v*) *Solo para dispositivos de almacenamiento masivo USB
• MPEG2 (.mpg, .mpeg, .m2v*) *Solo para dispositivos de almacenamiento masivo USB
• DivX (.divx, .div, .avi) Función de DNX891HD, DNX7710BT, DNX5710BT Solo DVD
• H.264/MPEG-4 AVC (.mp4, .m4v) Solo para dispositivos de almacenamiento masivo USB
• WMV 9 (.wmv, .m2ts) Solo para dispositivos de almacenamiento masivo USB

■ Archivos de imagen

Solo pueden mostrarse archivos de imágenes en el dispositivo USB.

Los archivos almacenados en el soporte de disco no son compatibles.

• JPEG (.jpg, .jpeg)
• PNG (.png)
• BMP (.bmp)

NOTA

- BMP y PNG solo pueden establecerse como papel tapiz.

■ Reproducir el orden de los archivos

En el ejemplo de árbol de carpetas o archivos mostrado más abajo, los archivos se reproducen en el orden desde ① hasta ⑩.
    note right of Root: : Carpeta; note left of Root: : Archivo de audio;

iPod/iPhone que pueden conectarse

Los siguientes modelos pueden conectarse a esta unidad.

Made for

• iPhone 5
• iPhone 4S
• iPhone 4
• iPhone 3GS
• iPhone 3G

- iPhone

• Para obtener información acerca del cable y adaptador necesarios para establecer una conexión con un iPod/iPhone, consulte Manejo básico de música/vídeo/imágenes (P.32).
• Para obtener información de conformidad sobre el software iPod/iPhone, visite www.kenwood.com/cs/ce/ipod/.
• Si conecta su iPod/iPhone a esta unidad con un cable de conexión iPod opcional (KCA-iP202 o KCA-iP102), puede suministrarle alimentación y cargarlo mientras escucha música. No obstante, la alimentación de esta unidad debe estar activada.
• Si empieza la reproducción después de conectar el iPod, se reproducirá primero la música reproducida por el iPod.

En este caso, se muestra "Reading" sin que se muestre un nombre de carpeta, etc. Si se cambia el elemento de exploración se visualizará un título correcto, etc.

- Al conectar el iPod en esta unidad, se visualiza "KENWOOD" o "✓" en el iPod para indicar que no puede operar el iPod.

Dispositivos USB que pueden utilizarse

En esta unidad puede utilizar un dispositivo USB de tipo de almacenamiento masivo.

La palabra "Dispositivo USB" que aparece en este manual se refiere a un dispositivo de memoria flash y los reproductores de audio digital pueden considerarse como de almacenamiento masivo.

■ Sobre el sistema de archivos

El sistema de archivos debe ser uno de los siguientes:

• FAT16
• FAT32

NOTA

• Cuando el dispositivo USB esté conectado a esta unidad, puede cargarse a través del cable USB.
• Instale el dispositivo USB en un lugar que no perjudique a una conducción segura.
• No puede conectar un dispositivo USB mediante un núcleo USB o un lector de tarjetas múltiple.
• Haga copias de seguridad de los archivos de audio utilizados con esta unidad. Los archivos pueden borrarse en función de las condiciones de funcionamiento del dispositivo USB. No compensaremos en forma alguno los daños producidos por cualquier dato borrado.
• Esta unidad no se suministra con un dispositivo USB. Tiene que comprar un dispositivo USB disponible comercialmente.
• Para conectar el dispositivo USB, se recomienda utilizar el CA-U1EX (opcional). (No obstante, el suministro máximo de corriente de CA-U1EX es de 500mA.) No podemos garantizar una reproducción correcta si se utiliza otro cable distinto al cable compatible con el dispositivo USB.

Elementos del indicador de la barra de estado

A continuación, se muestra una lista de indicadores que aparecen en la barra de estado en la pantalla.

El estado actual de la unidad se muestra en dicha barra.

General

ATT

El atenuador está activo.

DUAL

La función de zona dual está activada.

TEL

Indica el estado de conexión de la unidad manos libres Bluetooth.

- Blanco: conectado

• Naranja: no conectado

MUTE

La función de silenciamiento está activa.

LOUD DNX6 DNX5

La función de control de volumen está activada.

DVD/CD

FO-REP

La función de repetición de carpeta está activa.

IN

Hay un disco introducido.

- Blanco: Hay un disco dentro de la unidad.

- Naranja: error en el reproductor de discos

VIDEO

Identifica el archivo de vídeo.

MUSIC

Identifica el archivo de música.

RDM

La función de reproducción aleatoria está activa.

REP

La función de repetición está activa.

C-REP

La función de repetición de capítulos está activa.

T-REP

La función de repetición de títulos está activa.

VCD

1chLL/2chLL

Identifica la salida de audio izquierda del canal 1 o el 2.

1chLR/2chLR

Identifica la salida de audio monoaural del canal 1 o el 2.

1chRR/2chRR

Identifica la salida de audio derecha del canal 1 o el 2.

1chST/2chST

Identifica la salida de audio estéreo del canal 1 o el 2.

LL

Identifica la salida de audio izquierda.

LR

Identifica la salida de audio monoaural.

RR

Identifica la salida de audio derecha.

STEREO

Identifica la salida de audio estéreo.

PBC

La función PBC está activa.

SVCD

Identifica el CD de súper vídeo.

VER1

La versión de VCD es la 1.

VER2

La versión de VCD es la 2.

REP

La función de repetición está activa.

USB

FO-REP

La función de repetición de carpeta está activa.

VIDEO

Identifica el archivo de vídeo.

MUSIC

Identifica el archivo de música.


Identifica el archivo de imagen.

RDM

La función de reproducción aleatoria está activa.

REP

La función de repetición está activa.

PLST

El modo de lista de reproducción está seleccionado ahora.

■ iPod

MUSIC

Identifica el archivo de música.

VIDEO

Identifica el archivo de vídeo.

RDM

La función de reproducción aleatoria está activa.

A-RDM

La función de álbum aleatorio está activa.

REP

La función de repetición está activa.

■ Sintonizador

AUTO1

El modo de búsqueda se establece en AUTO1.

AUTO2

El modo de búsqueda se establece en AUTO2.

MANUAL

El modo de búsqueda se establece en MANUAL.

ST

Se está recibiendo una difusión en estéreo.

TI

Indica el estado de recepción de información de tráfico.

- Blanco: Se recibe TP.

• Naranja: no se recibe TP.

■ Recepción de HD Radio

AUTO1

El modo de búsqueda se establece en AUTO1.

AUTO2

El modo de búsqueda se establece en AUTO2.

MANUAL

El modo de búsqueda se establece en MANUAL.

HD

Se está recibiendo una emisora de HD Radio.

M/S

Se está recibiendo una emisora digital de multidifusión.

ANALOG

Se está recibiendo una emisora analógica.

DIGITAL

Se está recibiendo una emisora digital.

ST

Se está recibiendo una difusión en estéreo.

SiriusXM

SEEK1

El modo de búsqueda está establecido en SEEK1.

SEEK2

El modo de búsqueda está establecido en SEEK2.

Códigos de región del mundo

Como se muestra en el mapa siguiente, a los reproductores-de DVD se les asigna un código de región según el país o área en el que se comercializan.

■ Marcas de discos DVD

Indica un número de región. Los discos con esta marca pueden reproducirse con cualquier reproductor de DVD.

Indica el número de idiomas grabados. Pueden grabarse hasta 8 idiomas en una película. Puede seleccionar el idioma que desee.

Indica el número de idiomas para subtítulos grabados. Pueden grabarse hasta 32 idiomas.

Si un disco DVD contiene escenas rodadas desde diferentes ángulos, puede seleccionar su ángulo favorito.

Indica el tipo de pantalla para la imagen. La marca de la izquierda indica que una imagen de tipo ancho (16:9) se visualizará en una pantalla estándar de TV (4:3) con una banda negra en la parte superior e inferior de la pantalla (letter box).

■ Marcas obligatorias de funcionamiento

Con este DVD, algunas funciones de la unidad, como la de reproducción, podría estar limitada dependiendo de la ubicación en la que se esté reproduciendo el DVD. En este caso, las siguientes marcas aparecerán en la pantalla. Para obtener más información, consulte el manual del disco.

Marca de prohibición

■ Discos con un periodo limitado de uso

No deje discos con un periodo limitado de uso en esta unidad. Si carga un disco caducado, puede que no sea capaz de extraerlo de la unidad.

Códigos de idioma de DVD

Código	Language/ Idioma
aa Afar
ab Abjaziano
af Afrikaans
am Amharic
ar Árabé
as Assamais
ay Aymara
az Azerbayano
ba Bashkir
be Bielorruso
bg Búlgaro
bh Bihari
bi Bislama
bn Bengalí, Bangladés
bo Tibetano
br Bretón
ca Catalán
co Corso
cs Checo
cy Galés
da Danés
de Alemán
dz Bhutani
el Griego
en English
eo Esperanto
es Español
et Estorio
eu Vasco
fa Persa
fi Finés
fj Fidji
fo Feroés
fr Francés
fy Frisón
ga Irlandés
gd Gaélico escocés
gl Gallego
gn Guaraní
gu Goujrati
ha Haoussa
he Hebreo
hi Hindi
hr Croata
hu Húngaro
hy Armenio

Código	Language/ Idioma
ia Interlingua
ie Interlingüe
ik Inupiak
id Indonesio
is Islandés
it Italiano
ja Japonés
jv Javanés
ka Georgiano
kk Kazajo
kl Groenlandés
km Camboyano
kn Canadiense
ko Coreano
ks Kashmir
ku Kurdo
ky Kirghiz
la Latín
lb Luxemburgués
In Lingala
lo Laosiano
lt Lituano
lv Letón
mg	Malgache
mi Maorí
mk Macedonio
ml Malayalam
mn	Mongol
mo	Moldavo
mr Marath
ms	Malasio
mt	Maltés
my	Birmano
na Naurí
ne Nepalés
nl Holandés
no Noruego
oc Occitano
om	(Afan) Oromo
o Oriya
pa Punjabí
pl Polaco
ps Pashto, Pushto
pt	Portugués
qu Quechua
rm	Reto-Romano

Código	Language/ Idioma
rn	Kiroundi
ro Rumano
ru Ruso
rw Kinyarwanda
sa Sánscrito
sd Sindhi
sg Sangho
sh Serbo-Croata
si Singalés
sk Eslovaco
sl Esloveno
sm	Samoano
sn Shona
so Somalí
sq Albanés
sr Serbio
ss Siswati
st Sesotno
su Sundanés
sv Sueco
sw Suajili
ta Tamíl
te Telougu
tg	Tajiko
th	Thai
ti Tigrinya
tk Turkmeno
tl Tagalo
tn	Setchwana
to Tonga
tr	Turco
ts Tsonga
tt	Tataro
tw Tchi
uk Ucraniano
ur Urdu
uz Uzbeko
vi Vietnamita
vo Volapük
wo	Wolof
xh Xhosa
yo Yoruba
zh Chino
zu Zulú

Especificaciones

■ Sección del monitor

Tamaño de imagen

: Ancho de 6,95 pulgadas (diagonal)

Sistema de accionamiento

: Sistema de matriz activa TFT

Número de píxeles

: 1.152.000 (800H x 480V x RGB)

Píxeles efectivos

: 99.99 %

Disposición de los píxeles

: Disposición en franjas RGB

Retroiluminación

: LED

■ Sección del reproductor de DVD

Convertidor D/A

: 24 bits

Decodificador de Audio

: PCM lineal/Dolby Digital/MP3/WMA/AAC

Decodificador de Vídeo

: MPEG1/MPEG2/DivX (solo DNX891HD/DNX7710BT/ DNX5710BT)

Fluctuación de velocidad

: Debajo del límite mensurable

Respuesta de frecuencia

• 96 kHz: 20 – 20.000 Hz
  • 48 kHz: 20 – 20.000 Hz
  • 44,1 kHz: 20 – 20.000 Hz

Distorsión armónica total

DNX891HD, DNX7710BT

: 0,008% (1 kHz)

Frecuencia de muestreo

: 44,1/48/96 kHz

Cuantificación de número de bits

: 16/20/24 bit

■ Sección de la interfaz del USB

Estándar USB

DNX891HD, DNX7710BT

: USB 2.0 de máxima/alta velocidad

: USB 2.0 de alta velocidad

Sistema de archivos

: FAT 16/32

Corriente de alimentación eléctrica máxima

DNX891HD, DNX7710BT

iPod/iPhone: CC 5 V—1 A

USB: CC 5 V=500 mA

Decodificador de Audio

: MP3/WMA/AAC/WAV/FLAC

Decodificador de Vídeo

: MPEG1/MPEG2/MPEG4/WMV/H.264

■ Sección de Bluetooth

Tecnología

: Bluetooth Ver.3.0+EDR

Frecuencia

: 2,402 - 2,480 GHz

Potencia de salida

:+4dBm (MAX), 0dBm (AVE), Clase de potencia2

Intervalo máximo de comunicación

: Línea visual aprox. 10 m (32,8 ft)

Códec de audio

• HFP (V1.6) (Perfil de manos libres)
• SPP (Perfil de puerto serie)
- SDP (Perfil de exploración de servicios)
• A2DP (Advanced Audio Distribution Profile)
- AVRCP (V1.4) (Perfil de control remoto de audio/vídeo)
• PBAP (Perfil de acceso a agenda telefónica)
• GAP (Perfil de acceso genérico)
- Soporte multiperfil

Sección HDMI / MHL

HDMI

: HDMI Tipo A

Versión admitida de MHL

:MHL 2

Corriente de alimentación eléctrica máxima de MHL

: CC 5 V = 900 mA

Sección DSP

Ecualizador gráfico

Frecuencia (BANDA 1 – 13)

: 62,5/100/160/250/400/630/1k/1,6k/2,5k/4k/

6,3k/ 10k/ 16k Hz

Frecuencia (BANDA 1 - 7)

Inclinación: -6/-12/-18/-24 dB/Oct.

Filtro de paso bajo

Frecuencia: 30/40/50/60/70/80/90/100/120/

150/ 180/ 220/ 250 Hz, Through

Inclinación: -6/-12/-18/-24 dB/Oct.

Inclinación: -6/-12/-18/-24 dB/Oct.

Filtro de paso bajo

Frecuencia: 50/60/80/100/120/150/180/220 Hz,

Through

Inclinación: -6/-12/-18/-24 dB/Oct.

Posición

Delantero / Trasero / Subwoofer Delay

: 0 – 20,0 pies (paso de 0,07 pies)

Ganancia

:-8-0dB

Nivel de subwoofer

:-50 - +10 dB

■ Sección del sintonizador de FM digital (DNX891HD, DNX771HD, DNX691HD, DNX571HD, DNX571EX)

Rango de frecuencias (saltos)

: 87,9 MHz – 107,9 MHz (200 kHz)

Respuesta de frecuencia (± 3,0 dB)

: 20 Hz - 20 kHz

Relación señal/ruido

: 75 dB (STEREO)

■ Sección del sintonizador de AM digital (DNX891HD, DNX771HD, DNX691HD, DNX571HD, DNX571EX)

Rango de frecuencias (saltos)

: 530 kHz - 1.700 kHz (10 kHz)

Respuesta de frecuencia (± 3,0 dB)

: 40 Hz - 15 kHz

Relación S/N (dB)

: 75 dB (STEREO)

■ Sección del sintonizador de FM

Rango de frecuencias (saltos)

DNX571EX (S/N (señal/ruido): 30 dB)

DNX7710BT, DNX5710BT (S/N (señal/ruido): 26 dB)

: 0,63 μV/ 75 Ω

Sensibilidad de silencio (relación señal/ruido: 50 dB)

DNX891HD, DNX771HD, DNX691HD, DNX571HD, DNX571EX (S/N (señal/ruido): 50 dB)

: 10,2 dBf (1,13 μV/75 Ω)

DNX7710BT, DNX5710BT (S/N (señal/ruido): 46 dB)

Respuesta de frecuencia (± 3,0 dB)

: 30 Hz – 15 kHz

Relación S/N (dB)

: 75 dB (MONO)

Selectividad (± 400 kHz)

: Más de 80 dB

Separación estéreo

: 45 dB (1 kHz)

■ Sección del sintonizador AM

Rango de frecuencias (saltos)

: 530 kHz – 1.700 kHz (10 kHz)

Sensibilidad útil

: 28 dBμ

■ Sección de vídeo

Sistema de color de la entrada externa de vídeo

: NTSC/PAL

Nivel de entrada de vídeo externo (toma RCA)

: 1 Vp-p/ 75 Ω

Nivel de entrada máxima de audio externo (RCA/mini toma)

: 2 V/ 25 kΩ

Nivel de entrada de vídeo (tomas RCA)

: 1 Vp-p/ 75 Ω

Nivel de salida de vídeo (tomas RCA)

: 1 Vp-p/ 75 Ω

Nivel de salida de audio (tomas RCA)

: 1,2 V/ 10 kΩ

■ Sección de audio

Potencia máxima (delantera y trasera)

: 50 W × 4

Potencia completa de todo el ancho de banda (delantero y trasero) (4 Ω, 14,4 V, 1 % THD)

:22 W × 4

Nivel previo (V)

Impedancia de presalida

Impedancia del altavoz

:4-8Ω

■ SW externo (DNX891HD, DNX7710BT)

Corriente de alimentación eléctrica máxima

: 500 mA

■ Sección de navegación

Receptor

: Receptor GPS de alta sensibilidad

Frecuencia de recepción

: 1575,42 MHz (código C/A)

Tiempos de adquisición

En frío: 26 segundos (norm.)

(Todos los satélites a -130 dBm sin asistencia)

Velocidad de actualización

: 1/segundo, continua

Precisión

Posición: <2,5 metros, CEP, a -130 dBm

Velocidad: 0,1 m/s

Método de posición

:GPS

Antena

: Antena GPS externa

General

Voltaje de funcionamiento

: 14,4 V (10,5 - 16 V permitido)

Consumo de corriente máximo

: 10 A

Dimensiones de instalación (An x Al x F)

Intervalo de temperaturas de operación

:-10°C-+60°C

Peso

- A pesar de que los píxeles efectivos para el panel de cristal líquido son del 99,99% o más, es posible que el 0,01% de los píxeles no se enciendan o no lo hagan correctamente.

Las especificaciones se encuentran sujetas a cambios sin previo aviso.

Acerca de esta unidad

■ Derechos de autor

Los requisitos para escuchar la fuente Pandora® son los siguientes:

iPhone o iPod touch

- Utilice un iPhone o iPod touch de Apple que funcione con el sistema iOS3 o superior.

- Busque "Pandora" en la tienda App Store de Apple para obtener e instalar la última versión de la aplicación Pandora® en su dispositivo.

- Utilice un iPhone o iPod touch de Apple que funcione con el sistema iOS3 o superior. - Busque "Pandora" en la tienda App Store de Apple para obtener e instalar la última versión de la aplicación Pandora® en su dispositivo.

Android™

- Visite Google play y busque Pandora para llevar a cabo la instalación.

BlackBerry®

- Visite www.pandora.com en el navegador integrado para descargar la aplicación de Pandora.

- Debe disponer de Bluetooth integrado y debe ser compatible con los siguientes perfiles:

- Visite www.pandora.com en el navegador integrado para descargar la aplicación de Pandora. - Debe disponer de Bluetooth integrado y debe ser compatible con los siguientes perfiles:

- SPP (Perfil de puerto serie)

- A2DP (Perfil avanzado de distribución de audio)

NOTA

- En la aplicación de su dispositivo, inicie la sesión y cree una cuenta con Pandora.

- (Si todavía no se ha registrado como usuario, puede crear su cuenta en www.pandora.com).

- Conexión a Internet mediante LTE, 3G, EDGE o WiFi.

- Pandora® se encuentra disponible únicamente en EE. UU., Australia y Nueva Zelanda.

- Debido a que Pandora® es el servicio de un tercero, las especificaciones podrían cambiar sin previo aviso. Por lo tanto, es posible que se dañe la compatibilidad o que algunos o todos los servicios no estén disponibles.

- Algunas funciones de PANDORA® no están disponibles desde esta unidad.

- Si tiene cualquier problema para utilizar la aplicación, póngase en contacto con Pandora® en la dirección: [e-mail].

- En la aplicación de su dispositivo, inicie la sesión y cree una cuenta con Pandora. - (Si todavía no se ha registrado como usuario, puede crear su cuenta en www.pandora.com). - Conexión a Internet mediante LTE, 3G, EDGE o WiFi. - Pandora® se encuentra disponible únicamente en EE. UU., Australia y Nueva Zelanda. - Debido a que Pandora® es el servicio de un tercero, las especificaciones podrían cambiar sin previo aviso. Por lo tanto, es posible que se dañe la compatibilidad o que algunos o todos los servicios no estén disponibles. - Algunas funciones de PANDORA® no están disponibles desde esta unidad. - Si tiene cualquier problema para utilizar la aplicación, póngase en contacto con Pandora® en la dirección: [e-mail].

- Acerca de iHeartRadio®:

Los requisitos para usar iHeartAuto™ son los siguientes:

iPhone o iPod touch

• Utilice un iPhone o iPod touch de Apple con iOS5 o posterior.
• Busque "iHeartAuto" en la App Store de Apple e instale la versión más actualizada de la aplicación iHeartAuto™ en su dispositivo.

Android™

• Use un dispositivo Android con firmware 2.2 o posterior.
• Busque "iHeartAuto" en Google Play para instalar la versión más actualizada de la aplicación iHeartAuto™ en su dispositivo.

NOTA

• iHeartRadio® está disponible solo en los EE. UU. y sus territorios.
• Para sacar todo el partido a la aplicación, se recomienda usar una conexión Wi-Fi o 3G/4G.
• Dado que iHeartAuto™ es un servicio de un tercero, las especificaciones podrían cambiar sin previo aviso. Por lo tanto, es posible que se dañe la compatibilidad o que algunos o todos los servicios no estén disponibles.
• Algunas funciones de iHeartAuto® no están disponibles desde esta unidad.
• Si experimenta problemas en el uso de esta aplicación, póngase en contacto con el Servicio de Atención al Cliente de iHeartRadio® en http://help.ihearradio.com.
• iHeartRadio® y iHeartAuto™ son marcas comerciales pertenecientes a Clear Channel Broadcasting, Inc. Todos los usos se autorizan mediante licencia.

■ Información acerca de la eliminación de equipos eléctricos y electrónicos al final de la vida útil (aplicable a los países que hayan adoptado sistemas independientes de recogida de residuos)

Los productos con el símbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos.

Los equipos eléctricos y electrónicos al final de la vida útil, deberán ser reciclados en instalaciones que puedan dar el tratamiento adecuado a estos productos y a sus subproductos residuales correspondientes. Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano. Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente.

■ Para cumplimiento de la COFETEL:

"La operación de este equipo esta sujeta a las siguientes dos condiciones:

(1) es posible que este equipo o dispositivo no cause interferencia perjudicial y
(2) este equipo o dispositivo debe aceptar cualquier interferencia,
incluyendo la que pueda causar su operación no deseada."

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

MHL ^TM
