MANUAL DE USUARIO R6 Centro Estant

NOTA: Se sugiere armar el mueble utilizando como superficie de apoyo la caja de embalaje desplegada.

Los tornillos están en tamaño real.

07/11/11

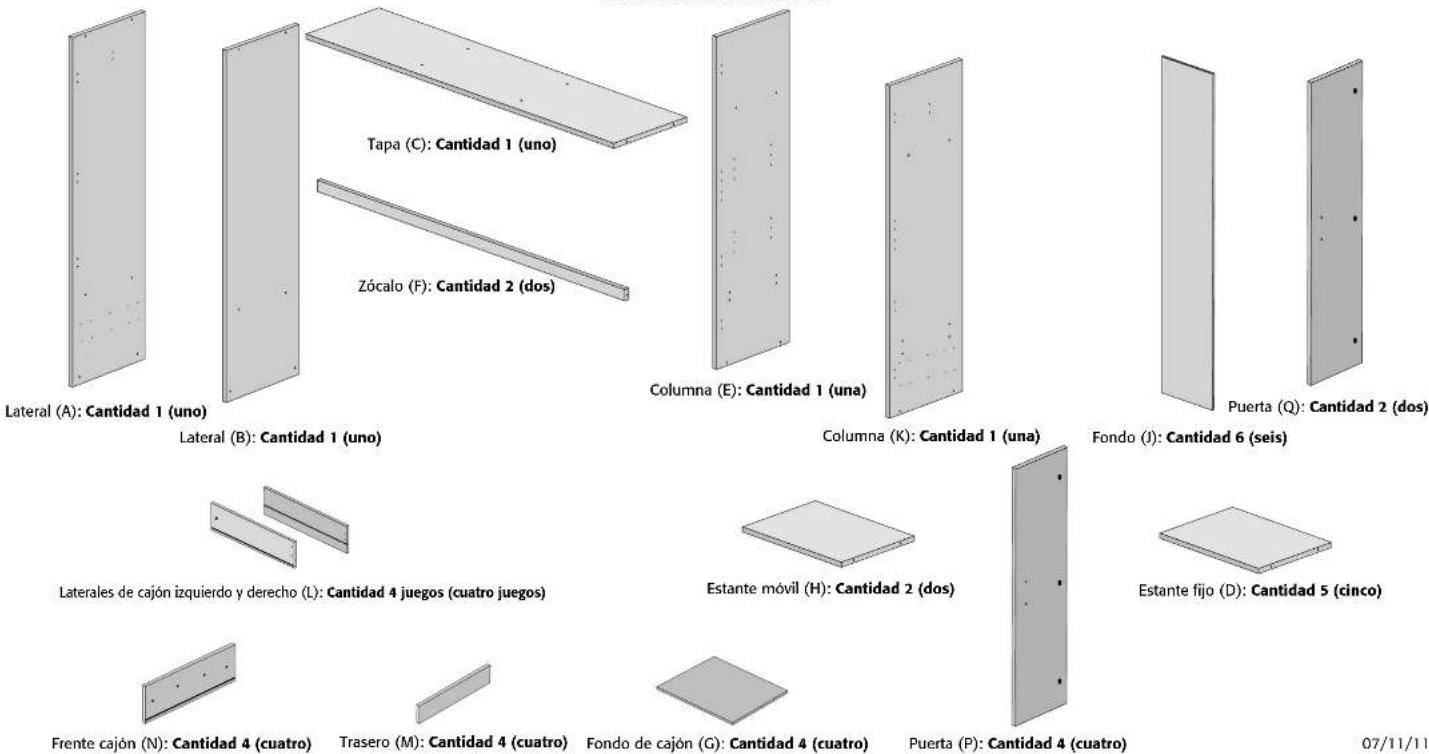

NOTA: Se sugiere armar el mueble utilizando como superficie de apoyo la caja de embalaje desplegada.

Coliza para desplazamiento de cajón: Cantidad 8 (ocho)

Apoya estantes (V): Cantidad 8 (ocho)

Soporte barral: Cantidad 4 (cuatro)

Barral: Cantidad 2 (dos)

Bagueta de unión de fondo: Cantidad 3 tres) tiras

Manijas: Cantidad 10 (diez)

Tornillos Soporte barral (W): Cantidad 8 (ocho)

Juego de bisagras: Cantidad 18 (dieciocho)

Tornillos de ensamble (Z): Cantidad 32 (treinta y dos)

Tornillos manijas (X) : Cantidad 20 (veinte)

Tornillos cajones (V) : Cantidad 16 (dieciseis)

Tornillos bisagras (Y): Cantidad 72 (setenta y dos)

Perno MINIFIX y cajita MINIFIX: Cantidad 8 (ocho) juegos

Llave Allen (para ajuste de tornillos de ensamble Z): Cantidad 1 (una)

Patines: Cantidad 8 (ocho)

Clavos

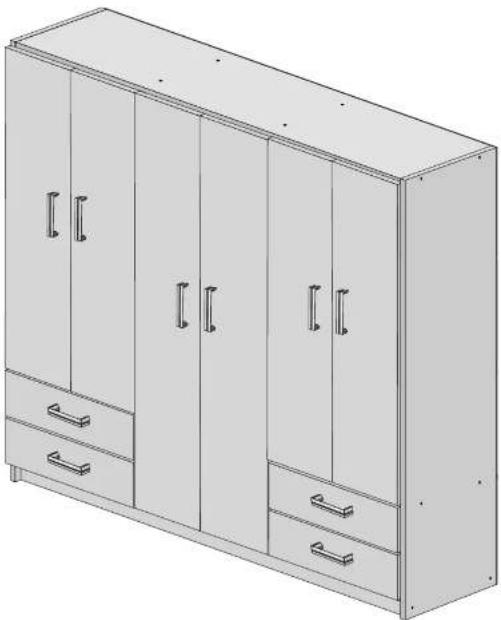

ROPERO 6 PUERTAS 4 CAJONES - Modelo R 6

INSTRUCCIONES DE ARMADO

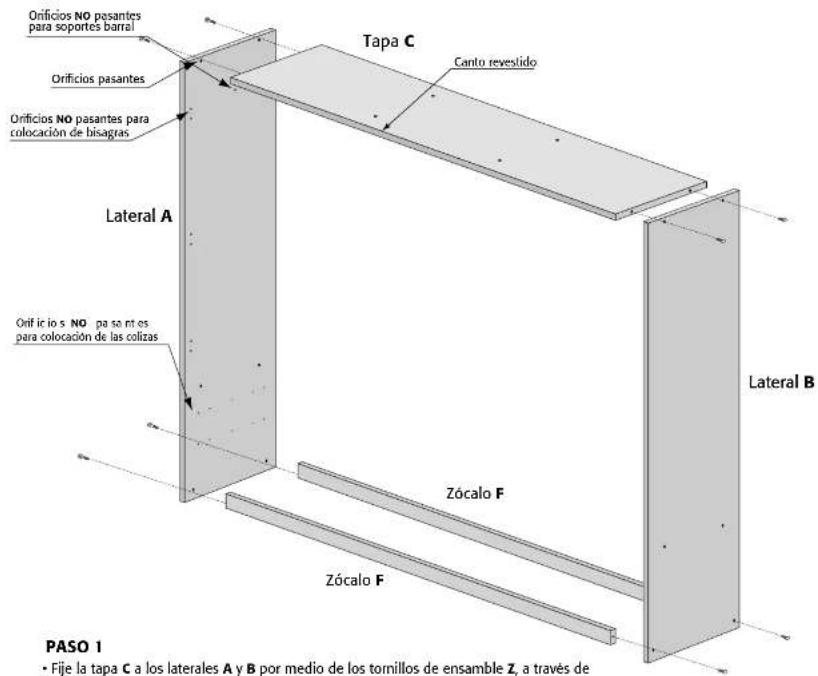

PASO 1
- Fije la tapa C a los laterales A y B por medio de los tornillos de ensamble Z, a través de los orificios pasantes de los laterales, utilizando la llave Allen y verificando que el canto revestido quede hacia el frente.
•Fije los zócalos F a los laterales A y B por medio de los tornillos de ensamble Z.

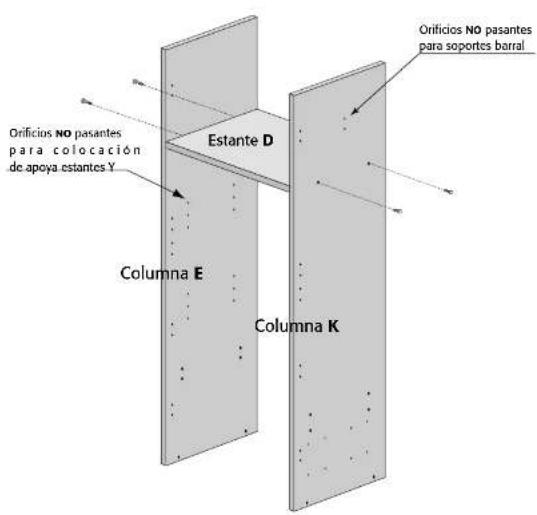

PASO 2
- Fije el estante D a las columnas E y K por medio de los tornillos de ensamble Z.

ROPERO 6 PUERTAS 4 CAJONES - Modelo R 6

INSTRUCCIONES DE ARMADO

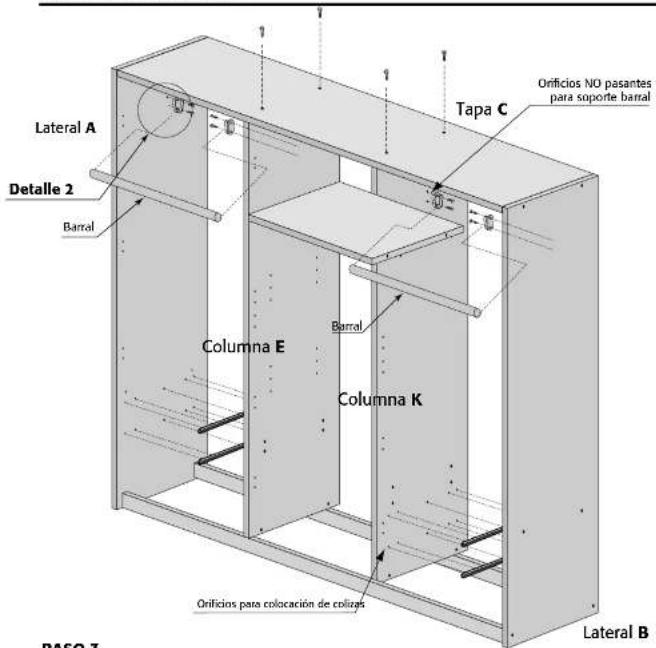

PASO 3
- Fije lo armado en el paso 2 a la tapa C por medio de los tornillos de ensamble Z. - Tome el lateral A y coloque las colizas para desplazamiento de cajón en los orificios NO pasantes, encastrandolas. De ser necesario, aplique suavemente un golpe de martillo.
- Repita la operación para las columnas E y K y para el lateral B.
- Fije los soportes de barral a los laterales A y B y a las columnas E y K en los orificios NO pasantes por medio de los tornillos W.
- Ubique los barrales en los soportes de barral (Ver Detalle 1).

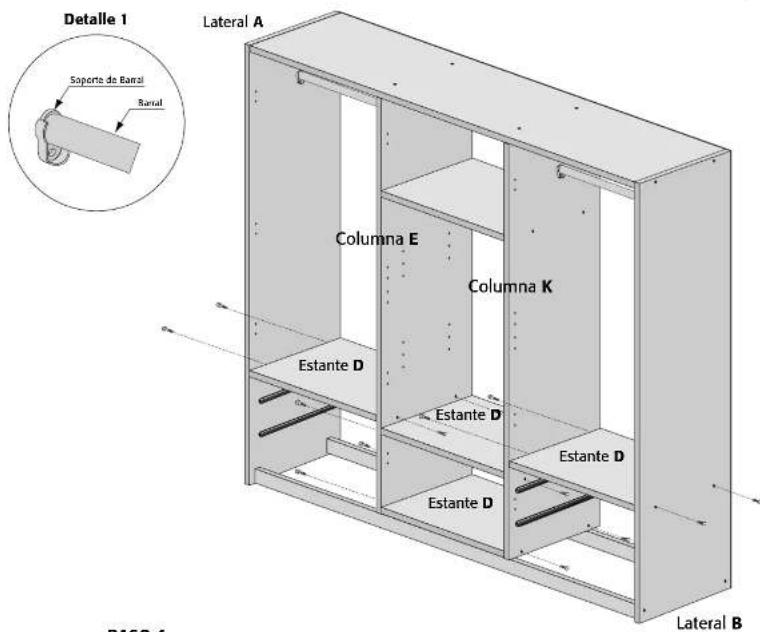

PASO 4
- Fije el estante D al lateral A y a la columna E por medio de los tornillos de ensamble
Z, a través de los orificios pasantes.
- Fije el otro estante D al lateral B y a la columna K por medio de los tornillos de ensamble Z, a través de los orificios pasantes.
- Fije los otros estantes D a las columnas E y K por medio de los tornillos de ensamble
Z, a través de los orificios pasantes.

07/11/11

ROPERO 6 PUERTAS 4 CAJONES - Modelo R 6

INSTRUCCIONES DE ARMADO

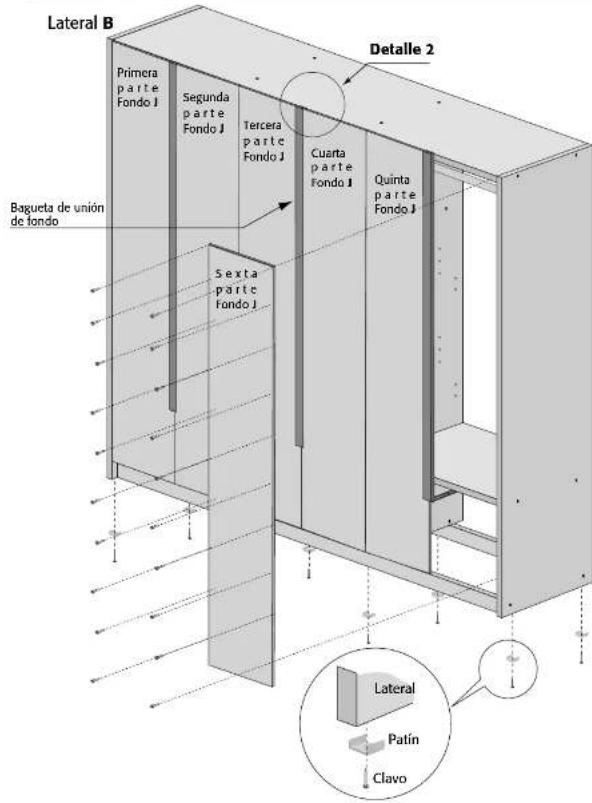

PASO 5

• De vuelta el mueble.
• Inserte los patines a presión sobre la base de los laterales A y B y a la altura de las columnas E y K, y sujetelos por medio de clavos con un golpe de martillo.
• Inserte la bagueta de unión de fondo a la primera parte del fondo J y fije el conjunto al lateral B y a la tapa C con los clavos como indica la figura.
• Inserte la segunda parte del fondo J a la bagueta de unión de fondo y fijelo a la columna K y a la tapa C con los clavos como indica la figura. (Ver Detalle 2)
  • Fije los otros cuatro fondos J restantes
  repitiendo las mismas operaciones que con los dos primeros.

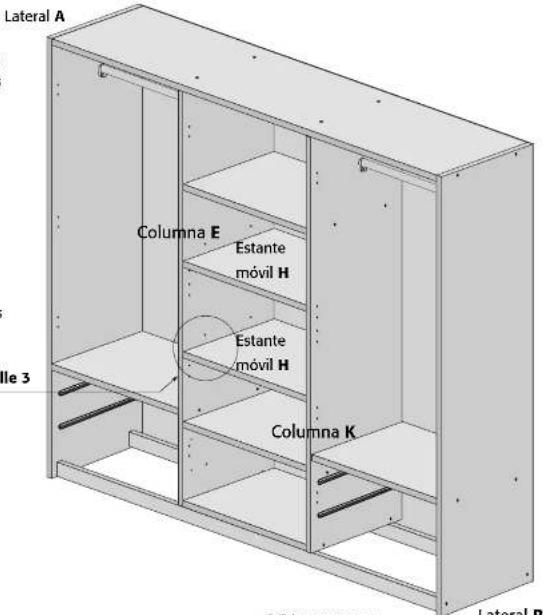

PASO 6

• Coloque los apoya estantes V en los orificios NO pasantes de las columnas E y K.
• Apoye los estantes móviles H en los apoya estantes V haciendo coincidir las cuñas de los extremos del estante (Ver Detalle 3).

Lateral A

07/11/11

PASO 7

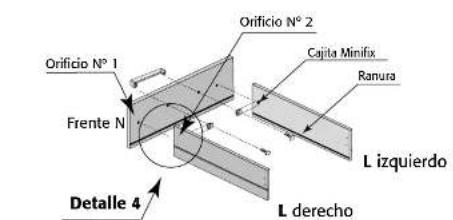

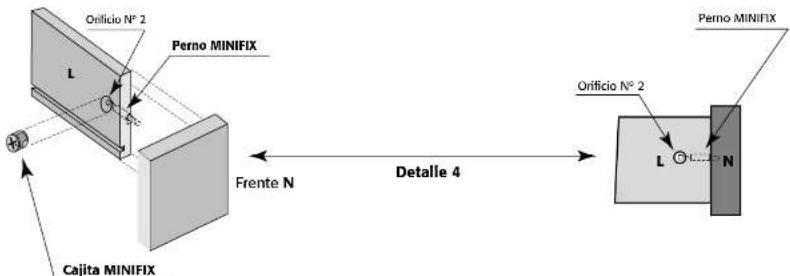

- Tome los laterales de cajón L derecho y L izquierdo y fijelos al frente del cajón N.
Para realizar esta operación utilice los pernos MINIFIX y cajita MINIFIX (ver Detalle 4).
Verifique que las ranuras de los laterales y del frente queden hacia adentro y hacia abajo.
- Coloque la manija al frente del cajón N por medio de los tornillos X.

PASO 8
- Deslice el fondo de cajón G por las ranuras de los laterales L hasta introducirlo en la ranura del frente de cajón N.

Verifique que la flecha grabada en la cajita quede mirando hacia el frente del cajón para que el perno trabe correctamente.
1) Introduzca la Cajita Minifix en el orificio N° 2 del lateral del cajón L con la flecha hacia el frente.
2) Atornille el Perno Minifix en el orificio N° 1 del frente del cajón N y luego acerque el lateral del cajón L hasta que el Perno Minifix trabe con la Cajita Minifix.
3) Ajuste la Cajita Minifix con un destornillador Phillips.

PASO 9
- Coloque el trasero de cajón M, entre ambos laterales de cajón L, y fijelo mediante los tornillos V.
- Fije el fondo de cajón G al trasero M por medio de los clavos tal como lo indica la figura.

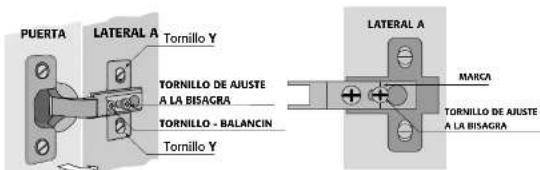

Detalle de la disposición de la bisagra entre la puerta y el lateral del ropero 6 puertas 4 cajones (posición de la puerta abierta)

- Acerque la puerta de tal manera que el orificio de la parte de la bisagra de la puerta se deslice a través del tornillo de ajuste ubicado en la otra parte de la bisagra del lateral A

iATENCION!

Presente la bisagra "T" en el orificio de la puerta de manera que la parte móvil de la misma quede a 90° del canto de la puerta Fije la bisagra a la puerta con los tornillos AUTOPERFORANTES Y sujetántola de modo que no se mueva. De ser necesario aplique un golpe de martillo inicial para ayudar a ingresar los tornillos.

- Haga coincidir la marca de la parte de la bisagra de la puerta con el tornillo de ajuste a la bisagra como lo indica la figura.

PASO 10

Nota: Para regular la separación entre puertas utilice el tornillo balancín • El tornillo balancín se utiliza para corregir el nivel de la puerta y/o la separación entre puertas. Sep

Para reducir la separación enrósquelo y para aumentarla, desenrósquelo.

- El tomillo de ajuste se utiliza para unir las dos partes de la bisagra. Se aprieta a fondo.

- Los orificios para tornillos Y de la bisagra del lateral A tienen un pequeño juego hacia arriba y hacia abajo para así poder regular la altura de la puerta.

Separación entre puertas

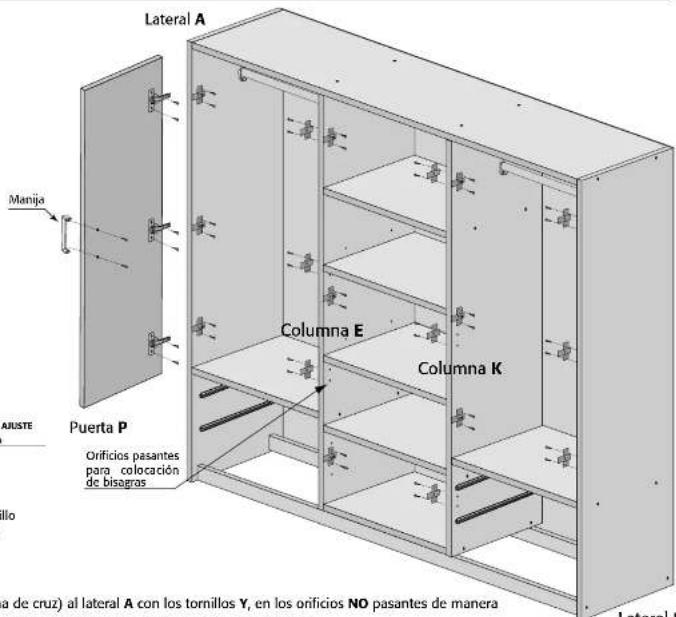

• Sujete la bisagra (en forma de cruz) al lateral A con los tornillos Y, en los orificios NO pasantes de manera que el extremo más largo del brazo horizontal de la cruz quede hacia afuera.
• Coloque la manija del frente de la puerta con los tornillos X.
• Sujete a la puerta P la otra parte de la bisagra en forma de 'T' con los tornillos Y AUTOPERFORANTES, de manera que la parte móvil de la misma quede mirando hacia la derecha de la puerta. (Ver detalle de armado)
• Proceda de la misma manera con la otra puerta P en la columna E verificando que las bisagras (en forma de cruz) las está colocando en los orificios pasantes de la columna.
• Proceda de la misma manera con las puertas largas Q en las columnas E y K a través de los orificios pasantes.
• Proceda de la misma manera con la otras puertas P en la columna K en los orificios pasantes y en el lateral B en los orificios NO pasantes.

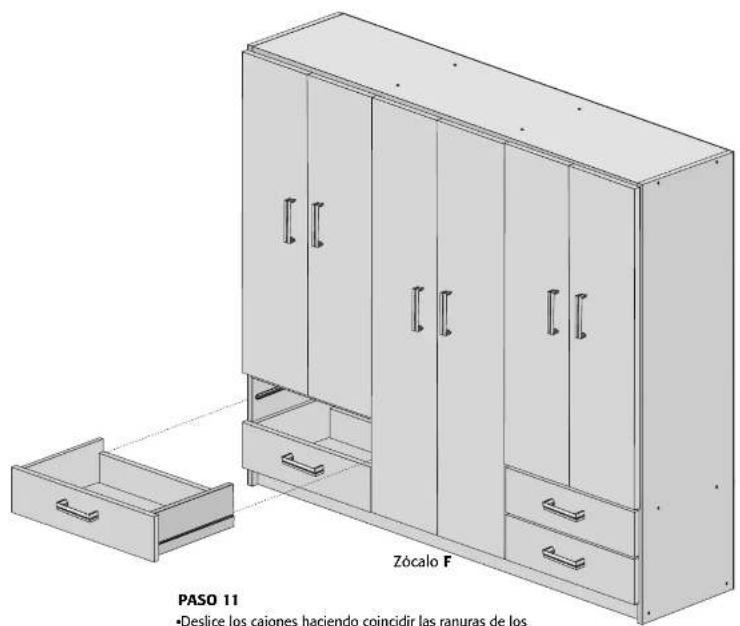

• Deslice los cajones haciendo coincidir las ranuras de los laterales de los cajones con las ruedas de desplazamiento de las colizas como lo indica la figura.
• Inserte el logo plástico en los orificios del Zócalo F.

NOTA: Para cualquier consulta, comuníquese con nuestro Dto. Técnico al 4765-2727
Observaciones: Si eventualmente la cabeza de algún tornillo de ensemble Z no quedara al ras del mueble, llévelo a nivel con un golpe de martillo.
