Linares-CR - Radio del coche Mx Onda - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radiocasete autorreversible con carátula abatible/extraíble, selector de cintas de metal y control remoto
Marca	Mx Onda
Modelo	Linares-CR
Dimensiones del chasis	178 x 50 x 150 mm
Dimensiones del frontal	188 x 58 x 20 mm
Tensión de alimentación	13.8 V (11 - 16 V)
Tipo de batería del vehículo	12 V, negativo a chasis
Fusible	7 A
Potencia máxima de salida	2 x 7 W + 2 x 25 W (máximo)
Impedancia de salida	4 - 8 ohmios
Rango de frecuencia FM	87.5 - 108 MHz
Rango de frecuencia AM	526.5 - 1606.5 kHz
Velocidad de la cinta	4.75 cm/s
Memorias de radio	18 estaciones FM + 12 estaciones AM
Carátula frontal	Extraíble y abatible (90°)
Pila del mando a distancia	1.5 V tipo AAA
Control remoto	Incluido con funciones de encendido, volumen, sintonía, etc.
Entrada para CD	Sí, conectores RCA (200 mV)
Salida de línea	2 x 300 mV ±3 dB
Conector de antena	Coaxial, salida para antena automática (+12 V, máx. 0.3 A)
Limpieza del cabezal	Cada 20-30 horas con bastoncito de algodón y alcohol
Accesorios incluidos	Pinzas extractoras, mando a distancia, caja de protección para carátula

Preguntas frecuentes - Linares-CR Mx Onda

¿Cómo instalar el autorradio Linares-CR?

Introduzca el chasis soporte en el hueco del salpicadero (medida 52 x 182 mm). Fije las lengüetas con un destornillador. Conecte los cables: negro (-), rojo (+12 V bajo llave), amarillo (+12 V constante). El cable azul es para antena automática (máx. 0.3 A). Conecte altavoces según el esquema de colores.

¿Cómo conectar los altavoces?

Use el conector B (Euro ISO). Colores: blanco (frontal izquierdo +), blanco/negro (-), gris (frontal derecho +), gris/negro (-), verde (trasero izquierdo +), verde/negro (-), violeta (trasero derecho +), violeta/negro (-). La impedancia debe ser de 4-8 ohmios.

¿Cómo extraer la carátula frontal?

Apague el equipo con POWER. Pulse OPEN para abrir la carátula. Una vez abatida 90°, tire suavemente de ella hacia usted. La guía soporte quedará retenida y el LED de alerta parpadeará. Guarde la carátula en la caja de protección.

¿Cómo limpiar el cabezal de la cinta?

Cada 20-30 horas de uso. Use un bastoncito de plástico forrado de algodón humedecido en alcohol. Inserte hacia el lado derecho desde el centro y limpie el cabezal. No use objetos metálicos. Asegúrese de que esté seco antes de usar.

¿Cómo memorizar emisoras de radio?

Seleccione la banda (FM1/2/3 o AM). Sintonice la emisora deseada. Mantenga presionado uno de los botones 1-6 durante 2 segundos. Se almacena. Puede memorizar hasta 18 FM y 12 AM. Use A/S para autoalmacenar las 6 mejores.

¿Qué hacer si el mando a distancia no funciona?

Verifique que no haya obstáculos entre el mando y el sensor (frontal). Si falla, sustituya la pila tipo AAA (1.5 V). Abra la tapa deslizándola, cambie la pila respetando la polaridad. Si sigue sin funcionar, contacte con el servicio técnico.

¿Cómo usar el modo local/distancia?

Pulse el botón LOC en el panel o LOCAL en el mando. Aparecerá 'LOC' en pantalla. En modo Local se atenúan las estaciones lejanas para mejorar la recepción de las cercanas. Pulse de nuevo para desactivar.

¿Cómo conectar un reproductor de CD externo?

Conecte los cables RCA de salida del reproductor de CD a las entradas correspondientes del autorradio (negro RCA rojo para canal derecho, blanco para izquierdo). Luego pulse el botón CD para seleccionar esta fuente.

¿Qué hacer si la cinta de casete se atasca?

No extraiga la cinta inmediatamente después de introducirla. Use cintas de hasta C-90. Si se atasca, expúlsela con el botón ▲. Evite cintas con etiquetas sueltas o dobladas. Si el problema persiste, limpie el cabezal.

¿Cómo funciona la función Loudness?

Pulse el botón LUD en el panel o LOUD en el mando. Aparecerá 'LOUD' en pantalla. Realza los graves y agudos cuando el volumen es bajo. Para desactivar, pulse de nuevo.

MANUAL DE USUARIO Linares-CR Mx Onda

Manual de instrucciones

RADIOCASETE AUTORREVERSIBLE CON CARÁTULA ABATIBLE/EXTRAÍBLE, SELECTOR DE CINTAS DE METAL Y CONTROL REMOTO

Modelo: LINARES-CR

CE

POTENCIA MÁXIMA: 2 X 7 + 2 X 25 VATIOS

ÍNDICE

Instalación....pag. 3

Esquema de connexionado....pag. 5

Conector Euro ISO ......pag. 6

Extracción de la carátula....pag. 7

Inserción de la carátula....pag. 8

Controles y funciones ......pag. 9

Utilización de los mandos....pag. 10, 11, 12 y 13

Utilización del mando a distancia....pag. 14, 15, 16 y 17

Cómo utilizar la radio....pag. 18 y 19

Cómo utilizar la cinta....pag. 20

Cuidados y mantenimiento....pag. 21 y 22

Características técnicas....pag. 23

INSTALACIÓN

IMPORTANTE

• Este producto ha sido diseñado para su instalación en el tablero de instrumentos del vehículo en el hueco destinado al aparato de radio.
• Para garantizar una instalación adecuada, utilice solo las piezas incluidas con el equipo. El empleo de piezas no autorizadas puede dar lugar a fallos en el funcionamiento y la consiguiente pérdida de la garantía.
• Si la instalación precisa efectuar taladros u otras modificaciones en el vehículo, consulte a su distribuidor más cercano.
• Si el ángulo de instalación del aparato excede de 30° sobre el plano horizontal puede que el rendimiento no sea el óptimo.

INSTALACIÓN

• Introduzca el chasis soporte en el hueco previsto en el salpicadero. Si dicho hueco es demasiado pequeño agrándelo hasta que tenga una medida de 52 x 182 mm.
• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de un destornillador doble hacia dentro las lengüetas de fijación, eligiendo previamente las más adecuadas, según el grosor del material del salpicadero.
• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra soporte y sus accesorios según se muestra en la figura.

CONEXIÓN ELÉCTRICA

• Este autorradio está diseñado para funcionar en vehículos cuya batería sea de 12 V y el negativo esté conectado al chasis.
• Durante la instalación mantenga el equipo en la posición de apagado.
• Conecte el cable de color NEGRO al negativo de la batería o al chasis y cerciórese del buen contacto eléctrico del mismo.
• Conecte el cable de color ROJO a +12 V (positivo de preinstalación de radio de su automóvil) o al positivo bajo llave de contacto.
• Conecte el cable de color AMARILLO a +12 V directamente de la batería o a un positivo constante, NUNCA a un positivo que actúe sobre el encendido. Esto podría causar que las memorias no funcionas en correctamente.
• El cable AZUL suministra + 12 V, para accionar una antena automática, cuando se conecta el autorradio, o para dar la orden de encendido a un amplificador suplementado. Esta salida está limitada a una corriente máxima de 0,3A, por tanto no conecte ningún elemento cuyo consumo sea superior, ya que podría dañar seriamente el equipo. Si Vd. no va a utilizar esta salida déjela convenientemente protegida y aislada.
• Conecte el cable coaxial procedente de la antena al conector correspondiente del autorradio. Si por la posición de la antena el cable no llegase, no empalme este, diríjase a su proveedor y solicite un prolongador compensado. Con esto evitará problemas en la recepción.
• Si va a utilizar un amplificador suplementado inserte los conectores tipo RCA de salida del preamplificador, a los correspondientes de entrada del amplificador. Estas salidas son de bajo nivel y alta impedancia.
• Los conectores tipo RCA de entrada de Compact Disc deberá conectados a los correspondientes de salida del reproductor o cargador de discos compactos, si éste se instalase.
• Si por cualquier causa tuviese que sustituir los fusibles del equipo, hágalo siempre con uno del mismo tipo y amperaje que los originales.
• Según monte Vd. 2 ó 4 altavoces en su vehículo haga el conexionado de los mismos, de acuerdo con los esquemas correspondientes adjuntos.

ESQUEMA DE CONEXIONADO

1. Conector de antena.
2. Salida de línea canal derecho cable gris RCA rojo.
3. Salida de línea canal izquierdo cable gris RCA blanco.
4. Entrada de Compact Disc canal derecho cable negro RCA rojo.
5. Entrada de Compact Disc canal izquierdo cable negro RCA blanco.

A4. AMARILLO : +12 V (MEMORIA)
A5. AZUL : SALIDA ANT. (+12 V)
A7. ROJO : +12 V (BAJO LLAVE)
A8. NEGRO : NEGATIVO (CHASIS)
BI. VIOLETA : TRASERO DCHO. (+)
B2. VIOLETA/NEGRO : TRASERO DCHO. (-)
B3. GRIS : FRONTAL DCHO. (+)
B4. GRIS/NEGRO : FRONTAL DCHO. (-)
B5. BLANCO : FRONTAL IZDO. (+)
B6. BLANCO/NEGRO : FRONTAL IZDO. (-)
B7. VERDE : TRASERO IZDO. (+)
B8. VERDE/NEGRO : TRASERO IZDO. (-)

CONECTOR EURO ISO

CONECTOR A (ALIMENTACIONES)

A4. AMARILLO : +12 V (MEMORIA)
A5. AZUL : SALIDA ANT. (+12 V)
A7. ROJO : + 12 V (BAJO LLAVE)
A8. NEGRO : NEGATIVO (CHASIS)

CONECTOR B (ALTAVOCES)

B1. VIOLETA : TRASERO DCHO. (+)
B2. VIOLETA/NEGRO : TRASERO DCHO. (-)
B3. GRIS : FRONTAL DCHO. (+)
B4. GRIS/NEGRO : FRONTAL DCHO. (-)
B5. BLANCO : FRONTAL IZDO. (+)
B6. BLANCO/NEGRO : FRONTAL IZDO. (-)
B7. VERDE : TRASERO IZDO. (+)
B8. VERDE/NEGRO : TRASERO IZDO. (-)

CARÁTULA FRONTAL DESMONTABLE

Para evitar el robo de su equipo procure retirar siempre la carátula frontal extraíble de mismo.

EXTRACCIÓN DE LA CARÁTULA FRONTAL

1. Apague el aparato mediante el botón POWER. Pulse el botón OPEN de apertura de la carátula frontal y ésta se abrirá lentamente. Una vez abatida totalmente (90°), extráigala tirando suavemente de ella hacia Vd.

2. Una vez extraída la carátula de la guía soporte, levante y empuje dicha guía hacia el aparato. Ésta quedará retenida y permitirá ver el LED intermitente de alerta a través del orificio correspondiente.

Ponga cuidado en no dejar caer la carátula frontal extraíble.

1. Para proteger el panel frontal, una vez retirado éste, colóquelo dentro de la caja de protección que se suministra.

INSERCIÓN DE LA CARÁTULA FRONTAL

1. Inserte la carátula frontal sobre el cuerpo principal del aparato, sin ejercer presión sobre la pantalla ni los botones de los mandos.

Tenga en cuenta que si la carátula frontal no está correctamente acoplada, puede que el botón de expulsión no libere la misma y que los restantes botones de mando no funcionen.

IMPORTANTE

No toque los contactos del panel frontal ni del cuerpo principal, pues ello podría dar lugar a que su contacto eléctrico presentara fallos.

Si sobre los contactos se depositara suciedad o cualquier otra sustancia, frótelos con suavidad con un paño limpio y seco.

- No deje la carátula frontal en ningún sitio expuesto a altas temperaturas.

- No deje caer la carátula frontal ni la someta a impactos fuertes.

- No permita que la superficie de la carátula frontal esté en contacto con agentes volátiles como gasolinas, disolventes o insecticidas.

- No intente nunca desmontar la carátula frontal.

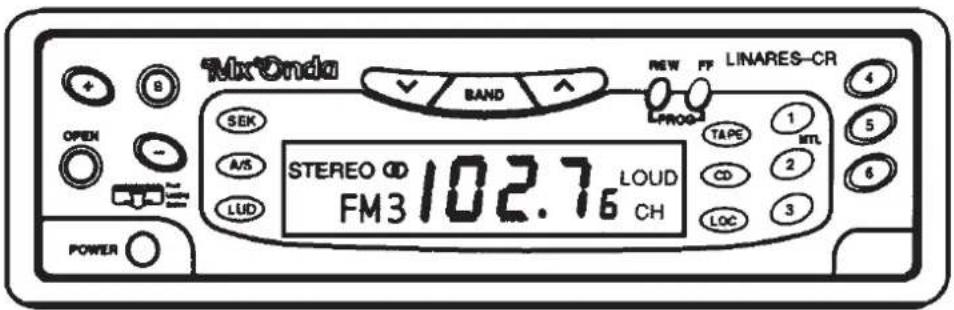

UTILIZACIÓN DE LOS MANDOS

1. BOTÓN DE APERTURA DE LA CARÁTULA FRONTAL (OPEN)

Al pulsar este botón, la carátula frontal se abrirá lentamente. Una vez abatida totalmente (90°), usted podrá extraer la carátula frontal o insertar una cinta de casete.

2. SELECTOR DE LA MODALIDAD AUDIO (S)

Presionar este botón para seleccionar el modo de audio:

VOLUMEN → GRAVES → AGUDOS → BALANCE → FADER, la pantalla le indicará VOL, BAS, TRE, BAL o FAD respectivamente.

3. AJUSTE DE LOS NIVELES DE AUDIO (+.-)

Presionando el botón +

VOLUMEN (VOL) : El volumen aumenta.

GRAVES (BAS) : Se refuerzan los tonos graves.

AGUDOS (TRE) : Se refuerzan los tonos agudos.

BALANCE (BAL) : Se acentúa el canal derecho, y se atenúa el canal izquierdo.

FADER (FAD) : Se acentúan los altavoces traseros, y se atenúan los frontales.

Presionando el botón -

VOLUMEN (VOL) : El volumen disminuye.

GRAVES (BAS) : Se atenúan los tonos graves.

AGUDOS (TRE) : Se atenúan los tonos agudos.

BALANCE (BAL) : Se atenúa el canal derecho, y se acentúa el canal izquierdo.

FADER (FAD) : Se atenúan los altavoces traseros, y se acentúan los frontales.

4. SINTONÍA AUTOMÁTICA (SEK)

Pulse este botón y el aparato buscará y sintonizará automáticamente la estación adyacente cuya recepción sea más clara.

5. AUTOMEMORIA/BARRIDO DE MEMORIAS (A/S)

Este botón realiza dos funciones dependiendo del tiempo que este sea presionado.

a. Seleccione con el botón de bandas (BAND), AM o FM y pulse el botón A/S durante mas de dos segundos.

El receptor automáticamente sintonizará y memorizará las 6 estaciones en FM o 6 estaciones en AM mejor recibidas en ese momento. Esta función será muy adecuada para cuando Vd. se dirija a otra ciudad que tengan emisoras de frecuencia distinta a la habitual.

b. Cuando pulse este botón durante menos de 2 segundos, el receptor explorará las 18 estaciones en FM o 12 estaciones en AM previamente memorizadas, parándose 5 segundos en cada una de ellas e indicando en la pantalla su frecuencia y el número correspondiente a la memoria que ocupa.

Para parar la exploración, bastará pulsar este botón (A/S).

6. SENSOR DE CONTROL REMOTO

Cuando utilice el mando a distancia oriente éste hacia la zona del sensor remoto. Asegúrese de que no existen obstáculos entre el sensor y el mando a distancia.

7. SINTONÍA MANUAL Y AUTOMÁTICA(ΛV)

Estos botones realizan dos funciones dependiendo del tiempo que estos sean presionados.

a. Si pulsa uno de estos botones durante menos de 2 segundos, la sintonía se efectúa en modo manual o sintonía fina.

Al pulsar el botón (Àla frecuencia aumentará en saltos de 50 KHz en FM y de 9 KHz en AM, si por el contrario pulsa el botón (V) disminuirá en la misma proporción.

b. Si pulsa uno de estos botones durante más de 2 segundos, la sintonía se efectúa en modo automático. Al pulsar el botón (λel aparato buscará y sintonizará automáticamente la estación adyacente superior cuya recepción sea más clara, si por el contrario pulsa el botón (V) el aparato buscará y sintonizará automáticamente la estación adyacente inferior cuya recepción sea más clara.

8. BOTONES DE REBOBINADO Y AVANCE RÁPIDO (REW,FF)

Para el rebobinado o el avance rápido de la cinta pulse uno de los botones REW o FF respectivamente. Para volver a la reproducción normal, pulse suavemente el botón contrario.

8. SELECTOR DE SENTIDO DE GIRO DE LA CINTA (PROG).

Al pulsar simultáneamente los botones de rebobinado y avance rápido (PROG), se reproducirá automáticamente la otra cara de la cinta.

9. SELECTOR DE CINTA (TAPE)

Cuando el aparato está en modo de reproducción de cinta de casete se puede cambiar al modo de radio o Compact Disc sin tener que expulsar esta de su alojamiento. Pulse el botón BAND para pasar a radio o el botón CD para Compact Disc. Cuando desee volver al modo de reproducción de cinta pulse de nuevo el botón TAPE.

10. SELECTOR DE CINTAS DE METAL (MTL)

Cuando desee escuchar una cinta del tipo METAL o CROMO (Cr-02), pulse este botón, en la pantalla aparecerán la siglas ⓝTL.

11. BOTONES DE MEMORIA (1...6)

Utilice estos botones para memorizar hasta 18 estaciones en FM y 12 estaciones en AM (MW).

12. BOTÓN DE ENCENDIDO/APAGADO (POWER)

Presionar este botón para encender el autorradio, para apagarlo pulse de nuevo el mismo botón.

13. SELECTOR DE REALCE (LUD)

Pulsando este botón se realizan los tonos graves y agudos, cuando el nivel de volumen se encuentra situado a baja potencia.

Al pulsar este botón aparecerá en pantalla las siglas LOUD indicando que ésta función está activada.

14. PANTALLA

15. SELECTOR DE BANDAS (BAND)

Pulse este botón para seleccionar la banda deseada, AM (MW → Mw2) o FM (FM 1 → FM 2 → FM 3). La pantalla le indicará si el receptor se encuentra en la banda de FN (FN1, FN2, FN3) o AN (NU1, NU2).

16. SELECTOR DE COMPACT DISC (CD

Si Vd. ha instalado un reproductor o cargador de Compact Disc, pulse este botón para anular las funciones de radio y casete de su equipo.

17. SELECTOR LOCAL/DISTANCIA (LOC)

Al pulsar este botón aparecerá en pantalla las siglas LOC indicando que está en modo LOCAL, para desactivar esta función pulse este botón nuevamente. En el modo LOCAL se atenúan las estaciones lejanas.

18. BOTÓN DE EXPULSIÓN DE LA CINTA (▲)

Pulsando este botón, el motor de arrastre de la cinta se detendrá y ésta será expulsada al mismo tiempo que el equipo, pasa a la modalidad de radio.

19. ALOJAMIENTO DE LA CASETE

UTILIZACIÓN DEL MANDO A DISTANCIA

A. BOTÓN DE ENCENDIDO/APAGADO (POW)

Presionar este botón para encender el autorradio. Para apagarlo pulse de nuevo el mismo botón.

B. SELECTOR DE LA MODALIDAD AUDIO (S)

Presionar este botón para seleccionar el modo de audio:

VOLUMEN → GRAVES → AGUDOS → BALANCE → FADER, la pantalla le indicará VOL, BAS, TRE, BAL o FAO respectivamente.

C. AJUSTE DE LOS NIVELES DE AUDIO (+,-)

Presionando el botón +

VOLUMEN (VOL) : El volumen aumenta.

GRAVES (BAS) : Se refuerzan los tonos graves.

AGUDOS (TRE) : Se refuerzan los tonos agudos.

BALANCE (BAL) : Se acentúa el canal derecho, y se atenúa el canal izquierdo.

FADER (FAD) : Se acentúan los altavoces traseros, y se atenúan los frontales.

Presionando el botón -

VOLUMEN (VOL) : El volumen disminuye.

GRAVES (BAS) : Se atenúan los tonos graves.

AGUDOS (TRE) : Se atenúan los tonos agudos.

BALANCE (BAL) : Se atenúa el canal derecho, y se acentúa el canal izquierdo.

FADER (FAD) : Se atenúan los altavoces traseros, y se acentúan los frontales.

D. SINTONÍA MANUAL Y AUTOMÁTICA (TUNE-SEEK)

Estos botones realizan dos funciones dependiendo del tiempo que estos sean presionados.

a. Si pulsa uno de estos botones durante menos de 2 segundos, la sintonía se efectúa en modo manual o sintonía fina.

Al pulsar el botón (▶) la frecuencia aumentará en saltos de 50 KHz en FM y de 9 KHz en AM, si por el contrario pulsa el botón (◀) disminuirá en la misma proporción.

b. Si pulsa uno de estos botones durante más de 2 segundos, la sintonía se efectúa en modo automático.

Al pulsar el botón (▶) el aparato buscará y sintonizará automáticamente la estación adyacente superior cuya recepción sea más clara, si por el contrario pulsa el botón (◀) el aparato buscará y sintonizará automáticamente la estación adyacente inferior cuya recepción sea más clara.

E. SELECTOR DE CINTA (TAPE)

Cuando el aparato está en modo de reproducción de cinta de casete se puede cambiar al modo de radio o Compact Disc sin tener que expulsar esta de su alojamiento. Pulse el botón BAND para pasar a radio o el botón CD para Compact Disc. Cuando desee volver al modo de reproducción de cinta pulsa de nuevo el botón TAPE.

F. SELECTOR DE BANDAS (BAND)

Pulse este botón para seleccionar la banda deseada, AM (MW1 → MW2) o FM (FM1 → FM2 → FM3). La pantalla le indicará si el receptor se encuentra en la banda de FM (FM1, FM2, FM3) o RM (MW1, MW2).

G. SELECTOR FM MONO/STÉREO (ST)

Este botón solo actúa en la modalidad de radio FM. Púlselo cuando la señal recibida sea débil o llegue con ruido.

En condiciones normales deberá estar en la posición estéreo (ST).

Cuando se sintoniza en FM una estación estéreo aparecerá en pantalla las siglas STEREO.

H. SELECTOR LOCAL/DISTANCIA (LOCAL)

Al pulsar este botón aparecerá en pantalla las siglas LÓC indicando que está en modo Local, para desactivar esta función pulse este botón nuevamente.

En el modo Local se atenúan las estaciones lejanas.

I. AUTOMEMORIA/BARRIDO DE MEMORIAS (P. SCAN)

Este botón realiza dos funciones dependiendo del tiempo que este sea presionado.

a. Seleccione con el botón de bandas (BAND), AM o FM y pulse el botón A/S durante más de dos segundos.

El receptor automáticamente sintonizará y memorizará las 6 estaciones en FM o 6 estaciones en AM mejor recibidas en ese momento. Esta función será muy adecuada para cuando Vd. se dirija a otra ciudad que tengan emisoras de frecuencia distinta a la habitual.

b. Cuando pulse este botón durante menos de 2 segundos, el receptor explorará las 18 estaciones en FM o 12 estaciones en AM previamente memorizadas, parándolas 5 segundos en cada una de ellas e indicando en la pantalla su frecuencia y el número correspondiente a la memoria que ocupa.

Para parar la exploración, bastará pulsar este botón (P. Scan).

J. SELECTOR DE REALCE (LOUD)

Pulsando este botón se realizan los tonos graves y agudos, cuando el nivel de volumen se encuentra situado a baja potencia.

Al pulsar este botón aparecerá en pantalla las siglas LOUD indicando que ésta función está activada.

K. SILENCIADOR (MUTE)

Pulse este botón para atenuar el volumen del autorradio, esto le permitirá atender llamadas telefónicas, conversar, etc.

Para desactivar esta función pulse nuevamente el mismo botón.

L. SINTONÍA AUTOMÁTICA (SEEK)

Al pulsar el botón Seek, el aparato buscará y sintonizará automáticamente la estación adyacente superior cuya recepción sea más clara.

M. SELECTOR DE COMPACT DISC (CD)

Si Vd. ha instalado un reproductor o cargador de Compact Disc, pulse este botón para anular las funciones de radio y casete de su equipo.

N. BOTONES DE MEMORIA (1...6)

Utilice estos botones para memorizar hasta 18 estaciones en FM y 12 estaciones en AM (MW).

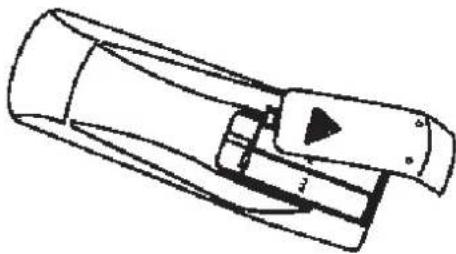

SUSTITUCIÓN DE LA PILA DEL MANDO A DISTANCIA

Para sustituir la pila del mando a distancia siga el siguiente proceso:

1° Oprima y deslice la tapa de sujeción de las pilas en el sentido de la flecha.

2° Sustituya las pilas agotadas por unas nuevas de 1,5 V tipo "AAA", respetando la polaridad indicada en el fondo del soporte.

3° Introduzca y deslice la tapa de las pilas en su alojamiento, hasta oír un "clic".

Esta unidad puede preseleccionar hasta 30 frecuencias de radio: 18 en FM y 12 en AM. Siga los pasos indicados a continuación.

1. Encienda el equipo y ajuste el volumen deseado.
2. Para memorizar las 18 estaciones en FM:

a. Pulse el botón de selección de bandas BND (en el visor aparecerán las siglas Fm1).
b. Seleccione la estación deseada con los botones de sintonía manual o automática.
c. Pulse uno de los 6 botones de memoria durante dos segundos para almacenar la emisora sintonizada.
d. Repita los pasos anteriores con las demás estaciones que desee preseleccionar o memorizar.
e. Pulse el botón de selección de bandas y seleccione FM2 o FM3 (en el visor aparecerá la correspondiente indicación).
f. Siga los mismos pasos que para la preselección de FM1.

1. Para memorizar las estaciones de AM:

a. Pulse el botón de selección de bandas y seleccione AM, en la pantalla aparecerá la indicación MU 1.
b. Siga los mismos pasos que para la memorización de estaciones en las bandas de FM.

Para preseleccionar nuevas estaciones repita los procedimientos anteriores. Cuando se memoriza una nueva estación, la antigua queda automáticamente cancelada.

RECEPCIÓN EN AM

La principal desventaja de la recepción en AM, es que pueden aparecer perturbaciones estáticas o ruidos parásitos a partir de fenómenos tales como tormentas eléctricas, líneas de transmisión de corriente eléctrica, sistemas de ignición de vehículos en marcha, etc.

Sin embargo, la principal ventaja de la recepción en AM es que estas señales se reciben sin mayores dificultades desde estaciones lejanas, ya que las ondas se radio en estas frecuencias pueden reflejarse hacia la superficie terrestre desde las capas superiores de la atmósfera.

RECEPCIÓN EN FM

La recepción de FM no suele estar afectada por interferencias como en el caso de AM, además, la transmisión en FM tiene un rango de frecuencias de audio mayor y por consiguiente, mayor fidelidad.

Sin embargo las ondas de radio en FM no se curvan como lo hacen las de AM y se reflejan en objetos sólidos grandes, como edificios, desviándose éstas.

Las ondas de radio en FM no viajan tan lejos como las de AM, ya que no hay un efecto de reflexión en la atmósfera. Esto hará que las señales de FM en ciertas zonas “compitan” entre si, produciendo una recepción con ruido o distorsión. En este caso se recomienda sintonizar una estación de FM que emita señales más fuertes.

CÓMO MEJORAR LA RECEPCIÓN

Es importante comprender que la movilidad es la mayor causa de los problemas de recepción. En un vehículo en movimiento, las condiciones de recepción y ambientales están cambiando constantemente. Para optimizar la recepción en su vehículo, ponga en práctica las siguientes sugerencias.

1° Su antena debe ser de la mejor calidad y debe mantenerla en buenas condiciones. Sustitúyala si presenta síntomas de corrosión.

2º Para un funcionamiento óptimo en AM cuanto más larga y alta esté la antena, mejor será la recepción en general.

3° Procure que la antena esté lo más alejada posible de las fuentes generadoras de parásitos como por ejemplo la bobina de encendido. A pesar que el equipo lleva incorporados filtros en la alimentación, en algunos casos podría ser necesario desparasitar determinadas partes eléctricas del vehículo.

4° Al reducir la respuesta de los sonidos altos mediante el control de agudos, se mejorará el efecto de interferencias estáticas fuertes.

5º Sintonice otra estación más fuerte si las interferencias superan el nivel de recepción de la estación sintonizada.

CÓMO UTILIZAR LA CINTA DE CASETE

1. Encienda el equipo y ajuste el volumen así como los controles de graves, agudos, balance y fader a su nivel deseado.
2. Pulse el botón OPEN de apertura de la carátula frontal y ésta se abrirá lentamente. Una vez abatida totalmente introduzca una casete a través de la ventana de entrada de cinta.

Sujete la casete a lo ancho de la misma, la parte de la cinta que está visible deberá quedar a su derecha.

1. Para extraer la cinta pulse el botón de expulsión (▲).

NOTA: Una cinta de casete con la etiqueta suelta o doblada puede interferir en el mecanismo de expulsión de la casete y producir un atasco en la pletina. Evite utilizar estas cintas o retire la etiqueta dañada antes de utilizarla.

No extraiga la casete inmediatamente después de introducirla, podría provocar fallos. Espere unos segundos.

CÓMO CAMBIAR DE CARA LA CINTA

Pulse el botón de avance rápido y el de rebobinado a la vez (PROG).

REBOBINADO Y AVANCE RÁPIDO

Para el avance rápido pulse el botón (FF), cuando se llegue final de la cinta, se iniciará automáticamente la reproducción de la otra cara (autorreversible).

Para el rebobinado rápido de la cinta, pulse el botón (REW) cuando se llegue al final de la cinta, se iniciará automáticamente la reproducción de la cara contraria (autorreversible).

Se puede detener el avance rápido o el rebobinado, pulsando el botón opuesto que corresponda.

Durante la reproducción, el casete podrá ser extraído en cualquier momento, pulsando el botón de expulsión (▲).

- No utilice cintas de casete de longitud superior al tipo C-90 (90 minutos). Las cintas más largas pueden dañarse en el elemento de transporte.

- Evite almacenar sus cintas en lugares con humedad, polvo o próximas a fuentes generadoras de calor o campos magnéticos. Cuando no utilice sus cintas guárdelas en su estuche protector.

- Una periódica limpieza del cabezal mantendrá en óptimas las condiciones de reproducción y evitará problemas en su funcionamiento. La limpieza del cabezal deberá efectuarse cada 20 ó 30 horas de funcionamiento, o cuando note que la reproducción es menos clara y ha perdido calidad (una pérdida de volumen y de las frecuencias agudas, son síntomas característicos).

PARA LIMPIAR LA CABEZA:

1° Utilice un bastoncito de plástico forrado de algodón humedecido en alcohol, no utilice ningún elemento metálico.
2° Abra la trampilla, introduzca el bastoncito con algodón hacia el lado derecho con respecto al centro del aparato y limpie la cabeza reproductora.
3° Antes de hacer funcionar nuevamente el aparato asegúrese que el cabezal está completamente seco.

CABEZAL

PALILLO FORRADO DE ALGODÓN

Si por alguna causa tuviese que extraer el aparato del hueco del salpicadero siga el siguiente proceso:

1° Retire la carátula o frontal extraíble.

2° Inserte la pinza extractora incluida, en la correspondiente ranura.

3° Tire del aparato hacia Vd.

4° Una vez retirado el aparato de su alojamiento, quitar todo el cableado eléctrico para poder sacarlo totalmente.

5° Retire las pinzas extractoras y consérvelas para otra posible ocasión.

En caso de que este aparto no funcione adecuadamente, contacte con su distribuidor o Centro de Servicio Técnico MX ONDA más cercano.

CARACTERÍSTICAS TÉCNICAS

SECCIÓN RADIO FM

Margen de frecuencia 87,5 - 108 MHz.

Sensibilidad útil < 1,7 uV.

Frecuencia intermedia 10,7 MHz.

Rechazo FI 60 dB.

SECCIÓN RADIO AM

Margen de frecuencia 526,5 - 1606,5 KHz.

Sensibilidad útil 32 dB

Frecuencia intermedia 450 KHz.

Rechazo FI 100 dB

SECCIÓN CINTA

Velocidad cinta 4,75 cm/seg.

Fluctuación y lloro 0,25%

Relación señal ruido 45 dB

Margen de frecuencia 100 Hz - 10 KHz ± 3 dB

GENERALES

Potencia de salida 2 x 7 W + 2 x 25 W máximo

Impedancia de salida 4-8 ohmios

Tensión de alimentación 13,8 V (11 - 16 V)

Salida de línea 2 x 300 mV ± 3 dB

Entrada Compact Disc 200 mV

Dimensiones del chasis 178 x 50 x 150 mm

Dimensiones del frontal 188 x 58 x 20 mm

Especificaciones y características técnicas sujetas a cambio sin previo aviso.

"Mx Onda" es una marca registrada de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7

28750 SAN AGUSTÍN DE GUADALIX (MADRID)

e-mail asistencia técnica: [e-mail]

http://www.mxonda.es
