MANUAL DE USUARIO K-V1631 Kalley

Lea este manual de instrucciones antes de comenzar a operar el ventilador 3 en 1.

Gracias por comprar este producto KALLEY.

Para más información visite www.kalley.com.co

o contáctenos de manera gratuita en la línea 01 8000 524 065

Kalley®

Índice

1. Instrucciones de seguridad

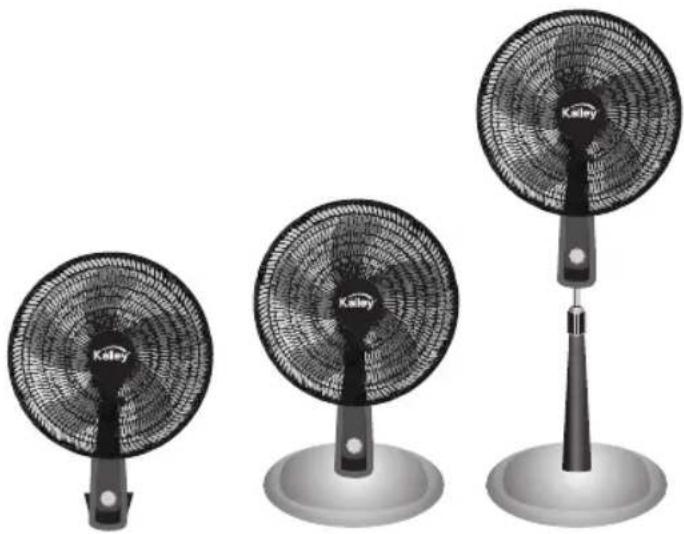

2. Conozca su ventilador 3 en 1
3. Instrucciones de instalación
4. Instalación de la unidad en pedestal
5. Instalación para mesa
6. Instalación para pared
7. Instalación de la rejilla frontal y posterior
8. Instrucciones de operación
9. Control de velocidades
10. Oscilación horizontal
11. Ajuste de altura
12. Limpieza y mantenimiento
13. Especificaciones técnicas
14. Medio ambiente
15. Para mayor comprensión

Información Importante

ADVERTENCIA:

Para reducir el peligro de descarga eléctrica, la cubierta no debe ser retirada, en el interior de este producto no hay piezas que puedan ser reparadas por personal no autorizado, cualquier reparación debe ser realizada por el centro de servicio autorizado.

IMPORTANTE:

Lea este Manual de usuario cuidadosamente para que se familiarice completamente con su nuevo producto antes de que lo utilice por primera vez.

ESTIMADO CLIENTE:

Gracias por haber adquirido este producto KALLEY. Para garantizar su seguridad y el buen funcionamiento de este producto por más tiempo, lea cuidadosamente las siguientes instrucciones de seguridad.

INSTRUCCIONES DE SEGURIDAD

1. Antes de poner en funcionamiento este producto, asegúrese de leer todas las instrucciones de seguridad y operación.

2. Guarde estas instrucciones, puede llegar a necesitarlas en el futuro.

3. Preste atención y acate todas las advertencias de seguridad.

4. El incumplimiento de estas advertencias e instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves.
5. Para reducir el peligro de incendio o descarga eléctrica, no use este ventilador con ningún dispositivo de control de velocidad.
6. Nunca introduzca los dedos, lápices, o cualquier otro objeto a través de la rejilla cuando el ventilador esté en funcionamiento.
7. Desenchufe el ventilador del tomacorriente cuando no esté en uso, cuando traslade el ventilador de un lugar a otro y antes de limpiarlo.
8. Siempre use el producto sobre una superficie seca y plana.
9. No coloque, ni opere el ventilador cerca de una ventana. La lluvia puede causar un riesgo eléctrico.
10. Evite reparar los componentes del ventilador. Contacte a un centro de servicio autorizado.
11. No coloque el cable debajo de una alfombra. No cubra el cable con tapetes u otros similares ya que podría ocasionar un incendio.
12. Coloque el cable de manera que quede alejado de zonas transitadas o donde pueda ocasionar tropiezos.

ADVERTENCIA: este producto tiene un enchufe polarizado (una clavija es más ancha que la otra). Para reducir el riesgo de descarga eléctrica, el enchufe está diseñado para encajar en un tomacorriente polarizado de una única forma. Si el enchufe no encaja por completo, invierta el enchufe. Si aun así no encaja, comuníquese con un centro de servicio autorizado.

1. Este ventilador no debe ser utilizado por niños menores de ocho años o aquellos con discapacidades físicas, sensoriales y/o cognitivas, sin la supervisión de un adulto responsable.
2. Los niños deben estar bajo la supervisión de un adulto para asegurar que no hagan uso inadecuado del producto.
3. No deje el ventilador funcionando sin supervisión.
4. Desconecte el ventilador cuando no esté en uso.
5. No use el ventilador cerca de líquidos inflamables, gases o vapores explosivos, como: gasolina y otros combustibles, líquidos para encendedores, limpiadores, pinturas a base de aceite, gas natural, hidrógeno, ni polvos explosivos, como: polvo de carbón, magnesio o pólvora.
6. No use ni almacene el ventilador cerca de materiales peligrosos o tóxicos.
7. Nunca hale el cable de alimentación bajo ninguna circunstancia inclusive para desconectarlo del tomacorriente.

8. Si el cable de alimentación está dañado, debe ser reemplazado por centros de servicio autorizado.

9. Este ventilador no está diseñado para uso industrial o comercial, únicamente para uso doméstico.

10. No sumerja el ventilador, el enchufe y el cable en agua, ni rocíe con líquidos.
11. Desenchufe el ventilador del tomacorriente cuando no esté en uso, cuando traslade el ventilador de un lugar a otro y antes de limpiarlo.
12. No ubique ni opere el ventilador y sus partes en presencia de explosivos, gases inflamables, combustibles, fuego, estufas u otras fuentes de calor. También evite que el cable este cerca de bordes filosos que puedan afectar su integridad.
13. El uso de accesorios no recomendados puede causar daños.
14. No opere si la cubierta del ventilador se ha removido o está dañada.

Para evitar accidentes, si el cable de alimentación se daña

1. debe ser reemplazado por el centro de servicio autorizado.

Información Importante

Siga las recomendaciones de conexión

instale correctamente

No exponga a sustancias

limpie con un paño seco

No bloquee los orificios de ventilación

En caso de incendio desenchufe la unidad

Desenchufe la unidad si no está en funcionamiento

No utilice cerca del agua

En caso de daño solicite mantenimiento

No intente realizar reparaciones

Tenga precaución con los niños

Use solo piezas autorizadas por Kalley

No Instale cerca de fuentes de calor

No modifique el enchufe polarizado

Proteja los cables

Use en superficies estables

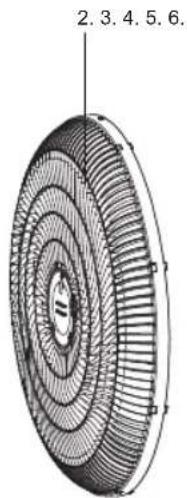

1. Tapa plástica.
2. Rejilla frontal.
3. Tuerca de bloqueo de las aspas.
4. Aspas.
5. Tuerca de bloqueo de la rejilla posterior.
6. Rejilla posterior.
7. Eje del motor.
8. Cubierta del motor.
9. Tornillo de sujeción.
10. Tubo del pedestal.
11. Perilla de ajuste de altura.
12. Pedestal.
13. Base superior.
14. Base inferior.
15. Tuerca de fijación.

Información Importante

INSTRUCCIONES DE INSTALACIÓN

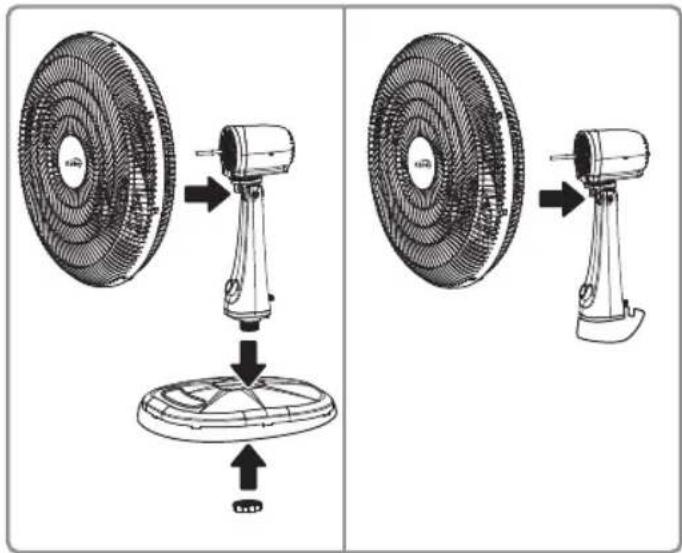

INSTALACIÓN DE LA UNIDAD EN PEDESTAL

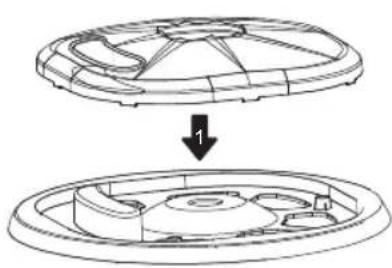

1. Una la base superior a la base inferior.
2. Ensamble el pedestal a la base del ventilador, asegurándolos con la tuerca de fijación.
3. Afloje el tornillo de sujeción e introduzca el soporte del motor al ensamble de la base y el pedestal. Asegúrese de apretar el tornillo de sujeción y la perilla ajustable a la altura deseada.

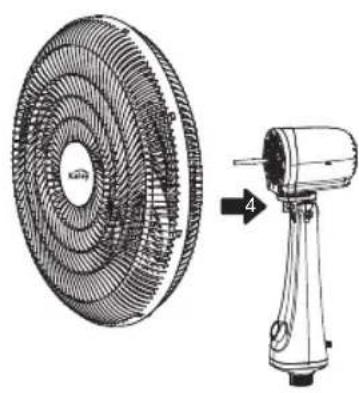

4. Alinee la rejilla posterior al eje del motor.

NOTA: este ventilador también puede ensamblarse para ser ubicado en pared y en mesa.

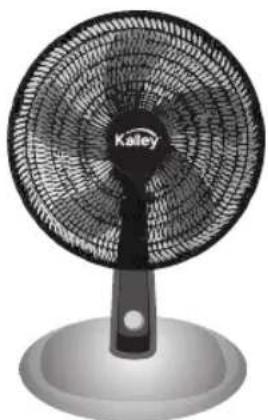

INSTALACIÓN PARA MESA INSTALACIÓN PARA PARED

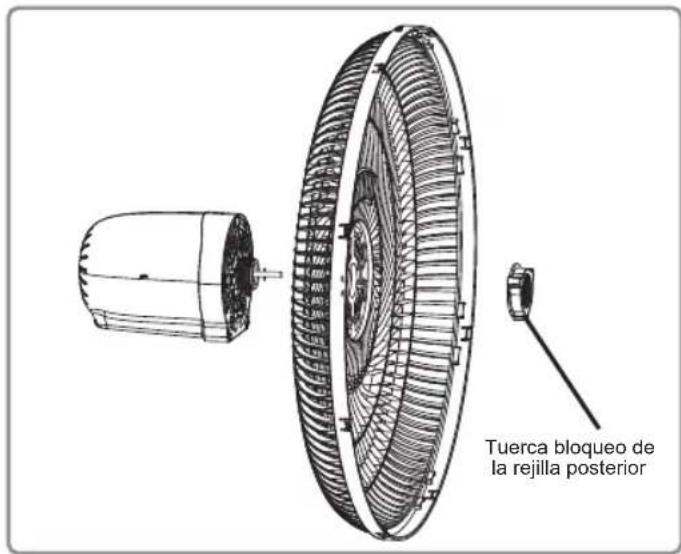

INSTALACIÓN DE LA REJILLA FRONTAL Y POSTERIOR

1. Enrosque la tuerca de bloqueo en sentido horario para fijar el ensamble entre la rejilla posterior y el eje del motor.

Manual de Usuario

Información Importante

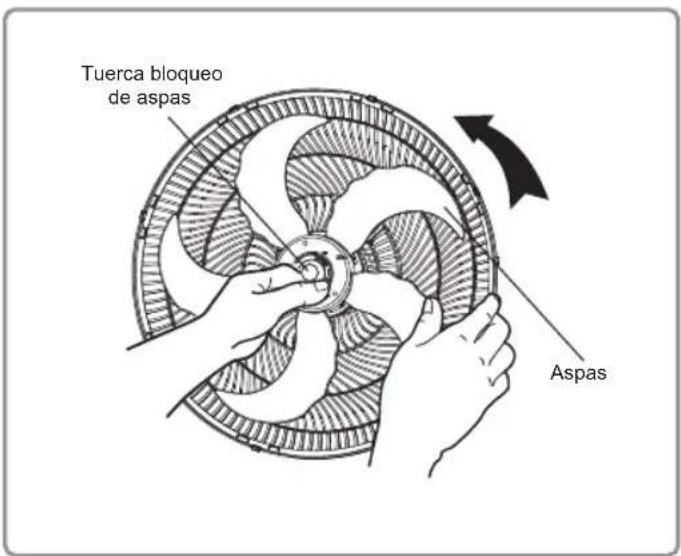

1. Ubique las aspas en el eje del motor. Haga girar las aspas manualmente después del ensamble para verificar que puedan girar con normalidad.

2. Asegure las aspas con la tuerca de bloqueo en dirección contraria a las manecillas del reloj.

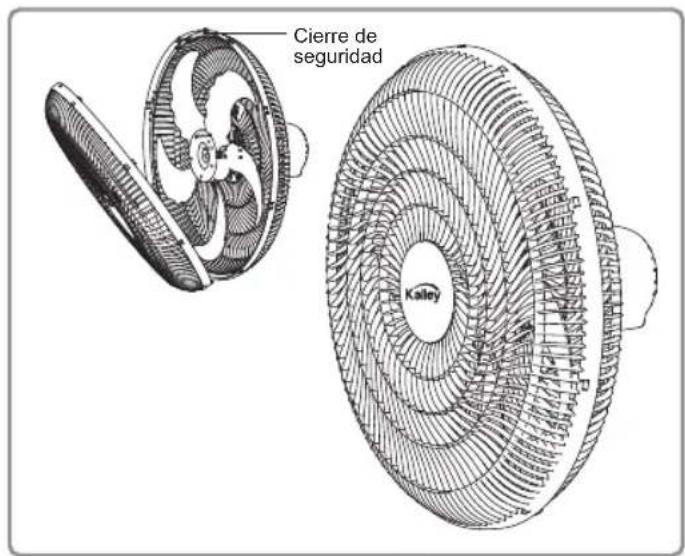

3. Una la rejilla frontal a la rejilla posterior y asegúrelas con el cierre de seguridad.

INSTRUCCIONES DE OPERACIÓN

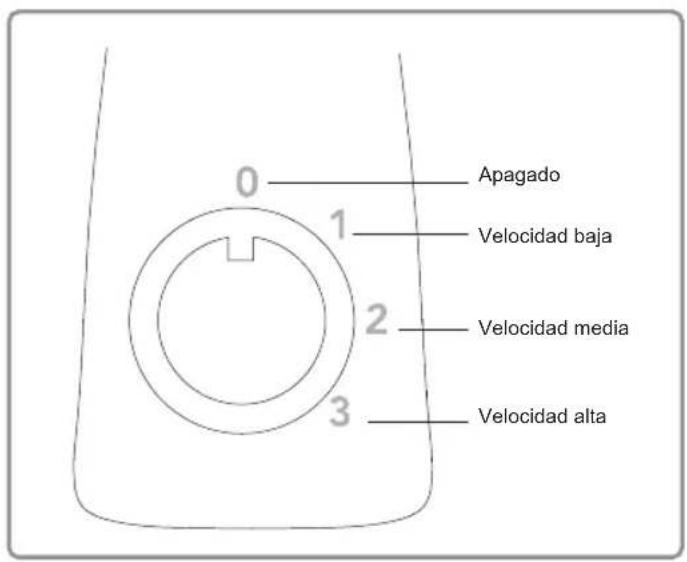

CONTROL DE VELOCIDADES

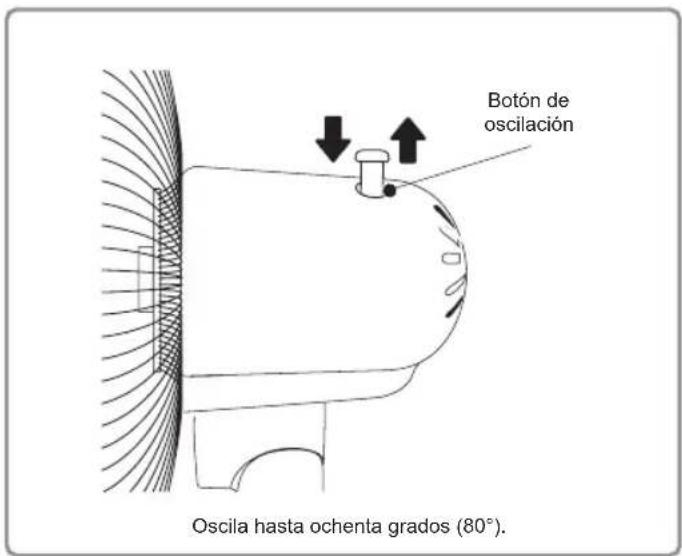

OSCILACIÓN HORIZONTAL

1. Presione para iniciar la oscilación.
2. Hale hacia arriba para detener la oscilación.

Manual de Usuario

Información Importante

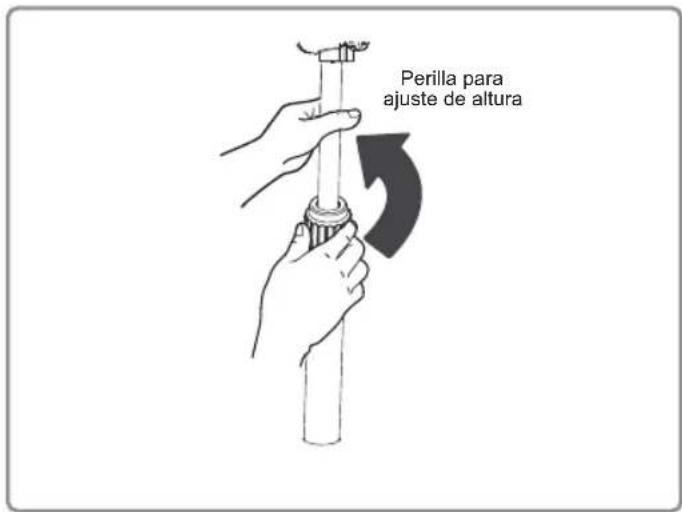

AJUSTE DE ALTURA

• Gire hacia la izquierda para aflojar y ajustar el ventilador a la altura deseada.
• Enrosque nuevamente la perilla ajustable para la fijación de altura.

LIMPIEZA Y MANTENIMIENTO

• Desenchufe el ventilador del tomacorriente antes de limpiarlo.
• Sujete el enchufe y desconéctelo del tomacorriente. Para desenchufar el ventilador no se debe halar el cable de alimentación.
  Las piezas plásticas se deben limpiar con un paño húmedo o una esponja suave.
• El ventilador no debe ser sumergido en agua, ni se debe arrojar líquidos sobre él.
  No utilice disolventes ni productos abrasivos para su limpieza.
• Asegúrese de verificar que todas las piezas estén correctamente instaladas y secas antes de ponerlo en funcionamiento.

ESPECIFICACIONES TÉCNICAS

Potencia: 66 W

Fuente de alimentación: 120 V \~ 60 Hz

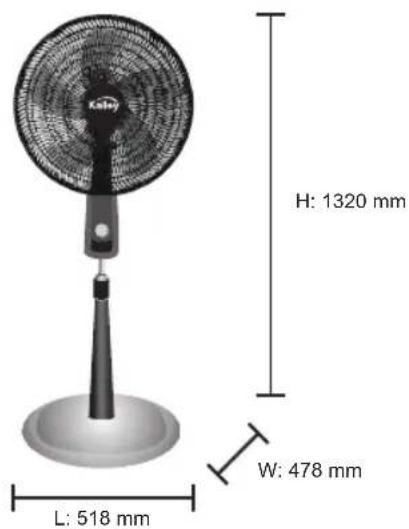

Dimensiones L x W x H: 518 mm x 478 mm x 1320 mm

Tamaño de las aspas: 16"

MEDIO AMBIENTE

Cuando desee desechar este producto, debe depositarlo de manera adecuada en un centro de recolección de residuos electrónicos o contenedores destinados para este fin. Así contribuye a cuidar el medioambiente.

Para más información contáctenos a la línea 01-8000-524-065.

ADVERTENCIA ESPECIAL

El símbolo de reciclaje indica que no se puede eliminar este producto con los residuos domésticos.

Manual de Usuario

Información Importante Notas:

PARA MAYOR COMPRENSIÓN

Enchufe polarizado: tipo de conector que garantiza la conexión apropiada del producto con el tomacorriente y a su vez a la red eléctrica de la casa, se caracteriza por tener una clavija (pin) más ancha que la otra.

Descarga eléctrica: paso de corriente eléctrica por un objeto o una persona.

Centro de servicio autorizado: empresa contratada por Kalley destinada para la prestación del servicio técnico dentro y fuera de la garantía del producto.

Fuente de calor: elemento de emisor de altas temperaturas como estufas, calefactores, radiadores, hornos, entre otros.

Nota: este manual es para uso común. Las figuras e ilustraciones en este manual de usuario se proporcionan solo como referencia y pueden diferir de la apariencia real del producto.
