MANUAL DE USUARIO SA 0700 BL Haceb

MANUAL DE USUARIO LAVADORAS

Lea detenidamente estas instrucciones de uso e instalación antes de encender u operar su producto y guárdelas como referencia para el futuro.

Certificado N° SC 062-1

CONTENIDO

GARANTÍA 3

La garantía no incluye 3
Declaración del tiempo de suministro de repuestos 3
Cancelación de la garantía 3

SITUACIONES NO CUBIERTAS POR LA GARANTÍA 4

GLOSARIO 5

PRECAUCIONES DE SEGURIDAD 5

INSTRUCCIONES GENERALES 6

Manguera de alimentación 7
Manguera de desagüe 7
Conexión eléctrica 7
Método recomendado para realizar la conexión a tierra 8

DESCRIPCIÓN DEL PRODUCTO Y SUS PARTES 9

Partes de la lavadora LAV SA 0700 BL 9
Partes de la lavadora LAV SA 1308 BL 9
Accesorios 10
Especificaciones técnicas 10

INSTALACIÓN II

Instalación de la lavadora | |
Diagrama eléctrico LAV SA 0700 BL 12
Diagrama eléctrico LAV SA | 308 BL 13
Normas técnicas 13

OPERACIÓN Y FUNCIONAMIENTO 13

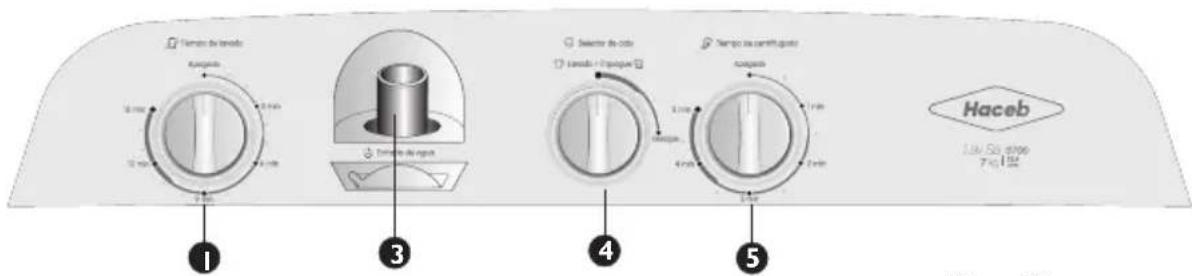

Panel de control LAV SA 0700 BL 13

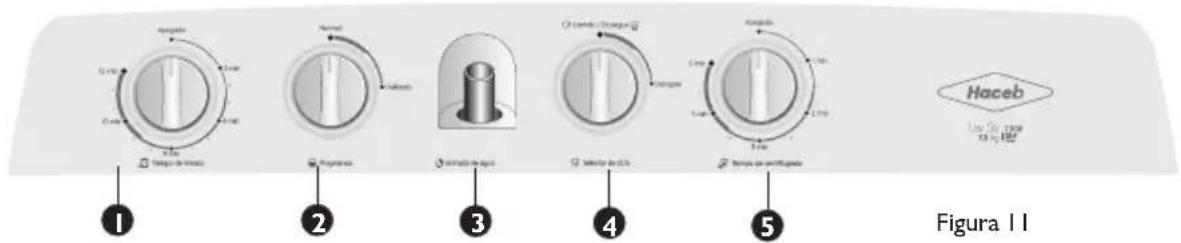

Panel de control LAV SA 1308 BL 13
Guía de selección de cargas de lavado 14
Preparación antes del lavado 15
Lavado 15
Enjuague 16
Centrifugado (escurrido) 16
Drenado de la lavadora 17
Consejos de lavado 18
Eliminación de manchas 18
Reglas para eliminar las manchas 18
Guia para remover las manchas 19
Después del lavado 19

PREVENCIÓN Y CUIDADOS 20

Transporte manual de la lavadora 20

Aspectos ambientales 20

LIMPIEZA 21

SOLUCIONES ANTES DE LLAMAR A SERVICIO TÉCNICO 21

GARANTÍA

Este producto ha sido revisado y comprobado su buen funcionamiento en la fábrica, bajo condiciones normales de uso. Además cumple con todas las normas de seguridad vigentes en el país. Se garantiza el producto por el término de doce (12) meses en todos los componentes a partir de la fecha de compra, por cualquier desperfecto de fabricación o de material, siempre y cuando se destine para uso doméstico.

En caso de requerir algún servicio durante el periodo de garantía de su producto, comuníquese desde Medellín al 255 2100 y el resto de Colombia al 01 8000 511 000, en Venezuela a la línea internacional gratuita 08001007272, en Ecuador a la línea nacional gratuita 1800042232 (18000 HACEB) y en Perú a la línea 080054620. En estas líneas se le darán indicaciones del procedimiento a seguir y los sitios de operación o talleres autorizados.

Para la prestación del servicio en garantía es importante disponer de la factura de compra para la verificación de la fecha de adquisición, en caso de no contar con ella se verificara el serial que está dispuesto en la placa.

La empresa no asume responsabilidad alguna por los daños personales o a la propiedad, que pudieran causar la mala instalación no realizada por el Servicio Técnico HACEB o sus centros autorizados, o el uso indebido del producto, incluyendo la falta de mantenimiento.

Toda visita o intervención de nuestro servicio técnico, realizada en la vivienda del comprador y a solicitud de él, dentro del plazo de garantía que no fuera originada por falla o defecto del producto deberá ser cancelada de acuerdo a la tarifa vigente.

Para hacer más fácil el trámite de la garantía, le recomendamos conservar el manual, el empaque y los accesorios originales del producto.

Servicio Técnico HACEB o sus centros autorizados, antes de efectuar una reparación y/o sustitución de un producto, realizará un diagnóstico previo para determinar el estado real del artículo. La sustitución del producto solo se hará efectiva en el caso en que, a pesar de la intervención técnica autorizada el defecto sea de tal naturaleza que no sea factible su reparación a juicio de INDUSTRIAS HACEB S.A. Si el Servicio Técnico HACEB certifica que efectivamente el producto debe ser sustituido por uno nuevo, la garantía del nuevo producto iniciara a partir del momento en que se reciba este y hasta el tiempo establecido en esta garantía.

La garantía no incluye

Los daños ocasionados por transporte o siniestros.

Las fallas o daños ocasionados por conexiones y voltajes inadecuados en la red eléctrica.

Las fallas o daños ocasionados por mal uso, instalaciones inadecuadas o intervenciones no autorizadas; dentro de estas se incluyen los daños ocasionados en el producto o a otros por no respetar las condiciones de seguridad establecidas en el manual de usuario.

Golpes y/o rayas en la carcasa, en las partes metálicas o en accesorios empacados con el producto, a menos que se detecten en el momento de la compra.

Las partes y accesorios que están sometidas a un constante uso o desgaste natural, Como los filtros para motas, serigrafía del panel de control, las mangueras, perillas y accesorios, a menos que el defecto se detecte en el momento de la compra.

Declaración del tiempo de suministro de repuestos

Suministro de repuestos e insumos para el adecuado funcionamiento del producto por 3 años.

Cancelación de la garantía

Cuando el producto o piezas, tengan alteraciones o averías, debido a la manipulación por personal ajeno a INDUSTRIAS HACEB S.A.

Cuando la instalación del producto no cumpla con las normas mínimas de seguridad establecidas para las instalaciones eléctricas que apliquen al mismo.

Cuando la operación y manejo del producto sea en condiciones no prescritas en el manual de instalación y manejo, o se destine para uso comercial o industrial. Este producto es un bien de consumo duradero para uso doméstico, fabricado mediante un proceso de transformación industrial.

Cuando se haya vencido el término de vigencia de la garantía.

Active su garantía por internet visitando nuestra página www.haceb.com (Aplica sólo para Colombia).

SITUACIONES NO CUBIERTAS POR LA GARANTÍA

1. El período de garantía de fábrica ha expirado. -2. El producto presenta el número de serie alterado o removido. -3. El producto presenta modificaciones no autorizadas en las especificaciones. -4. Problemas causados en la instalación y/o reparación efectuada por personal no autorizado por INDUSTRIAS HACEB S.A. - 5. Artículo desconectado a la fuente de voltaje. -6. Ausencia de gas o voltaje (aplica para calentadores, cubiertas, estufas y hornos). -7. Baterías deficientes. (aplica para calentadores). -8. Bombillo quemado o flojo posterior a su instalación. -9. Cierre magnético con ajuste excesivo (adherencia), para esto se debe esperar como mínimo 20 segundos entre apertura de puertas. -10. Conexiones eléctricas flojas o sueltas, después de un mes de uso. -11. Presenta fuga de agua por falta de mantenimiento en el sifón. -12. Presenta fuga de agua por condensación en el tubo intercambiador ubicado en la parte trasera de la nevera, (esto es normal). -13. Calentamiento del compresor, condensador, separador metálico y laterales, (esto es normal). -14. Escapes de agua por deficiente conexión en la manguera de suministro y desagüe (aplica para lavadoras). -15. Deterioro de parrillas en zonas donde hay contacto directo con la llama (aplica para estufas y cubiertas). -16. Inyectores obstruidos por derrame de alimentos. -17. Manguera de desagüe obstruida por objetos extraños. -18. Oxidación causada por golpes, rayas o producto expuesto a ambientes salinos y/o con humedad relativa por encima del 70%. -19. Presiones de agua y/o gas por fuera de especificaciones según placa o manual de usuario. -20. Problemas causados por operaciones o usos inadecuados, en forma incorrecta y/o diferente a lo especificado en el manual de usuario. -21. Problemas causados por transporte inapropiado del equipo. -22. Problemas causados por la invasión de cuerpos extraños al producto como insectos, ratones, similares, o falta de limpieza del producto. -23. Problemas causados por condiciones de la naturaleza tales como: terremotos, inundaciones, tormentas eléctricas, entre otros. -24. Problemas causados por condiciones accidentales o provocadas como incendios, fluctuaciones de voltaje, vandalismo, robo o similares. -25. Problemas asociados con nivelación del producto, éste debe ser realizado por el usuario, el manual lo especifica. -26. Problemas con instrucciones de funcionamiento tales como: a). Poco frío en conservador que este asociado a manejo de perilla, condensadores poco ventilados, obstrucción de las salidas y retornos de aire, puertas mal ajustadas. b). Ausencia total de frío por manejo de perilla o falta de voltaje. -27. Ruidos normales en: Ventilador, termostato, inyección refrigerante, temporizador, compresor y descongelación del evaporador por resistencia eléctrica. -28. Mal olor y sabor de los alimentos por causas asociadas a derrames y productos refrigerados descubiertos. -29. Por condensación interna que estén asociados a tiempos excesivos de apertura de puertas, alimentos no envueltos, descubiertos o calientes.

IMPORTANTE

■ Lea cuidadosamente este manual antes de hacer uso de su lavadora. En él encontrará recomendaciones para su correcta instalación, buen manejo y cuidado, así, podrá conocer y operar su lavadora, obteniendo un óptimo desempeño.

El producto que acaba de adquirir se encuentra diseñado para uso doméstico. Una aplicación diferente (industrial o comercial) altera el correcto funcionamiento de la lavadora e invalida el reclamo de la garantía.

GLOSARIO

Uso doméstico: Es el uso normal al que se ve expuesto un equipo eléctrico que tiene como finalidad satisfacer las necesidades de lavado de prendas de una familia en particular. No se recomienda para ser usada en tiendas, almacenes, lavados en empresas industriales y demás establecimientos.

PSI: Unidad de presión del sistema métrico, (libras por pulgada cuadrada).

kPa: Unidad de presión que equivale a 1.000 pascales.

kW: Un kW es igual a 1.000 vatios. Se usa habitualmente para expresar la potencia de motores y la potencia de herramientas y máquinas.

Tripolar: Que es de 3 polos. En el caso de la clavija es: línea, neutra y polo a tierra.

Plug: Enchufe o conector.

Breaker: Interruptor eléctrico de seguridad.PLACA DE ESPECIFICACIONES

PRECAUCIONES DE SEGURIDAD

■ Lea estas instrucciones antes de instalar y utilizar esta lavadora.
■ Antes de usar su lavadora, debe retirar todos los elementos del embalaje: caja, bolsa plástica, porón (icopor) que afirma el tanque y especialmente la base inferior del porón que se encuentra debajo de su lavadora.
El mal uso, instalación, ajuste, mantenimiento defectuoso o inadecuado de este producto puede causar graves daños a la propiedad y/o a las personas.
Para reducir el riesgo de fuego, descargas eléctricas o lesiones al utilizar la lavadora, siga las medidas básicas de precaución contenidas en este manual.
No permita que los niños jueguen encima o dentro de la lavadora. Si un niño cae accidentalmente dentro del tanque de lavado puede sufrir graves lesiones físicas.
Distribuya la ropa gruesa o voluminosa de manera homogénea dentro del tanque de lavado/centrifugado. De lo contrario la ropa puede dañarse durante el proceso de centrifugado, y la lavadora vibrará de forma excesiva.
No introduzca las manos por la parte inferior de la lavadora cuando ésta se encuentre funcionando ya que las piezas móviles pueden ocasionar lesiones físicas.
No añada fluidos inflamables (disolventes de limpieza en seco, queroseno, gasolina, etc.) al agua de la lavadora, ni los utilice o guarde dentro o cerca de ésta. Dichas sustancias desprenden vapores que pueden provocar fuego o una explosión.
No utilice cloro, amoníaco o ácido (como vinagre o desoxidantes) en un mismo lavado, ya que podrían generarse vapores peligrosos.
No instale la lavadora en lugares muy húmedos. Podría provocar una descarga eléctrica o un cortocircuito.
No vierta agua hirviendo o a más de 50°C en el tanque de la lavadora.
No sumerja el cable de alimentación en agua u otro líquido. Evite accidentes.
■ Mantenga el cable de alimentación lejos de superficies calientes.
■ Una vez la lavadora haya empezado a funcionar, no acceda al interior hasta que se haya detenido por completo.
En el lugar donde se instale la lavadora debe existir una conexión a tierra, en caso de no contar con esta instalación, debe realizarse por personal técnico calificado y certificado.
- Conecte la lavadora a la toma correcta de electricidad, agua y desagüe, acorde a las especificaciones técnicas suministradas en este manual y en la placa de especificaciones de la lavadora.

No conecte en el mismo tomacorriente de esta lavadora, ningún otro producto. Si comparte el tomacorriente de pared con otros aparatos se puede producir una descarga eléctrica o un incendio. Compruebe que el voltaje, la frecuencia y la corriente coincidan con las especificaciones del producto. De no ser así se puede producir una descarga eléctrica.
Si el cable de alimentación está dañado, deberá ser sustituido por Servicio Técnico Haceb, sus centros autorizados o personal técnico calificado y certificado.
■ Desconecte el cable de alimentación eléctrico antes de proceder a la reparación de la lavadora.
No lave materiales de fibra de vidrio. Pequeñas partículas de fibra de vidrio podrían quedarse pegadas en las prendas de ropa de posteriores lavados y provocar irritación de la piel.
■ No rocíe agua sobre el panel de control de la lavadora, podría provocar descargas eléctricas
■ Mantenga los elementos del embalaje lejos del alcance de los niños, si un niño mete la cabeza en una bolsa plástica puede causarle asfixia.
■ Evite que los niños usen o manipulen este producto sin la supervisión de un adulto
- Elimine regularmente cualquier sustancia ajena, como polvo o agua de los terminales y los puntos de contacto del enchufe de alimentación con un paño seco, tomando precauciones de seguridad y desconectando primero la lavadora del tomacorriente.
■ No instale esta lavadora cerca de un calentador o materiales inflamables
No acerque ningún tipo de llama a su lavadora, ni ponga cigarrillos encendidos o materiales volátiles sobre la parte superior de la lavadora, esto puede dañar su forma o causar serios daños.
En caso de alguna anomalía llamar al Servicio Técnico Haceb.

ADVERTENCIA

Este producto no está diseñado para ser usado por personas con limitaciones físicas, sensoriales o mentales, o que carecen de experiencia y conocimiento, a menos que se les esté brindando supervisión o instrucción con respecto al uso del producto por parte de una persona responsable.

INSTRUCCIONES GENERALES

■ Antes de utilizar su lavadora retire todos los elementos que componen el empaque: bolsa plástica, poliestireno expandido (ico-por) que afirma el tanque y la base inferior de poliestireno expandido que se encuentra debajo de la lavadora. El no retirar estos elementos, provocará un mal funcionamiento de la lavadora. (Ver figura I)

Poliestireno expandido

Figura I

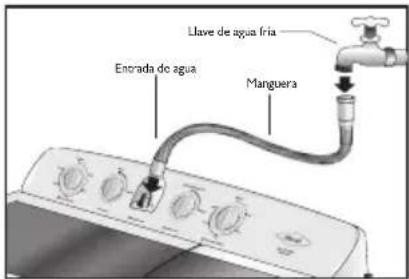

Manguera de alimentación

La lavadora está provista de una manguera para el suministro de agua fría.

Ubique la manguera como se indica en la figura 2 y 3, asegurando que no haya fuga de agua.

LAV SA 0700 BL LAV SA 1308 BL Entrada de agua Manguera

Llave de agua fria Encrada de agua Manguera

Figura 2 Figura 3

IMPORTANTE

Verifique que la conexión esté correctamente ajustada y que la presión del agua sea la adecuada para evitar fugas de agua. (Ver tabla de Especificaciones Técnicas, página 10).

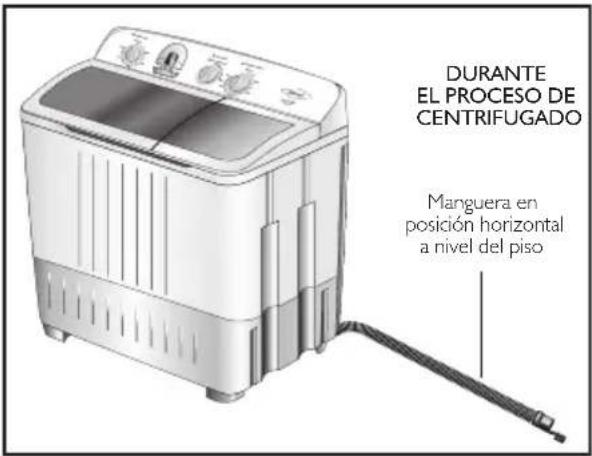

Manguera de desagüe

La lavadora tiene dos salidas para instalar la manguera de drenaje (desagüe) una al lado izquierdo y otra al lado derecho. Elija la que más se adecue a las condiciones de instalación de su residencia. Finalmente fije la manguera en la abrazadera en la dirección deseada. (Ver figura 4).

Este producto no cuenta con una bomba de drenaje para retirar el agua del tanque, este proceso se debe realizar de manera manual.

Laco izquierdo Lado derecho Salida Laco izquierdo Salida Lado derecho Parte inferior de la lavadora

Figura 4

Conexión eléctrica

Verifique que las características eléctricas (Voltaje, frecuencia y potencia) indicados en la placa de especificaciones técnicas de la lavadora y en el manual de usuario correspondan correctamente con la instalación eléctrica de su casa.

■ Revise que el cable de alimentación esté en perfectas condiciones y aségurese de no colgar objetos sobre éste, ni que la lavadora lo pise. No continúe el uso de su lavadora si detecta algún daño en el cordón eléctrico o el conector de este.

■ Cuando conecte o desconecte el cable del tomacorriente, no lo hale del cable. Sujételo de la clavija.

Si su cordón eléctrico posee algún tipo de daño, este deberá ser cambiado por Servicio Técnico Haceb, centros autorizados o personal calificado y certificado.

IMPORTANTE

Asegúrese de conectar el cable de potencia de su lavadora a un tomacorriente de 120 V y 60 Hz. De igual forma compruebe que el tomacorriente tenga conexión a tierra, de lo contrario puede sufrir una descarga eléctrica por fugas de corriente.

Método recomendado para realizar la conexión a tierra

Para su seguridad personal, esta lavadora debe ser conectada a tierra. La lavadora está equipada con un cable eléctrico, un enchufe de conexión a tierra para minimizar posibles riesgos de descargas eléctricas. El cable debe ser enchufado a un tomacorriente acoplado a la pared. Si no hay disponibilidad de dicho toma, el usuario tiene la responsabilidad de solicitar que el toma adecuado sea instalado por un electricista calificado y certificado. (Figura 5).

I. Cable de alimentación eléctrica
2. Enchufe
3. Tomacorriente

Peligro de descargas: El no poner en práctica estas instrucciones puede causar graves lesiones o incluso la muerte.

■ Esta lavadora necesita conexión a tierra.
Si la toma de corriente no dispone de conexión a tierra, solicite que un electricista calificado instale la toma apropiada.
No haga la conexión a tierra con una tubería de gas.
Por su seguridad nunca retire la clavija con la que cuenta el producto, tampoco corte ni anule el polo a tierra de la clavija utilizando conexiones 3X2 ya que ésta es para su protección y buen funcionamiento de su lavadora.
Para estar seguro de que la conexión a tierra es correcta, consulte a un electricista calificado.

IMPORTANTE

Las imágenes contenidas en este manual pueden ser diferentes al producto original y su único objetivo es ayudar a mejorar la comprensión del contenido escrito del mismo.

DESCRIPCIÓN DEL PRODUCTO Y SUS PARTES

Partes de la lavadora LAV SA 0700 BL

I. Tanque de lavado
2. Tapa de tanque de lavado
3. Panel de control
4. Entrada de agua
5. Tapa tanque de centrifugado
6. Tanque de centrifugado
7. Tapa de seguridad del tanque de centrifugado
8. Guía opción de llenado

1. Filtro control rebose y marcado nivel de agua
2. Aspas rotatorias
   II. Filtro para motas
3. Entrada de agua al tanque de centrifugado
4. Manguera de desagüe
5. Cable de potencia
6. Base

I. Manguera de suministro de agua (I unidad)
2. Tapa protectora de centrifugado (1 unidad)
3. Manual de usuario (1 unidad)

Especificaciones técnicas

Tabla de especificaciones
Referencia LAV SA 0700 BL
Voltaje 120 V~
Frecuencia 60 Hz
Potencia de lavado 360W
Potencia de centrifugado 165 W
Potencia total 525 W
Grado de protección IPX4
Capacidad máxima de carga (ropa seca)	7 kg
Capacidad de centrifugado (ropa mojada)	4 kg
Presión de agua requerida 4.26 psi - 113 psi
Dimensiones sin empaque Alto: 934 mm	- Ancho: 744 mm - Profundo: 420 mm
Dimensiones con empaque Alto: 940 mm	- Ancho: 760 mm - Profundo: 460 mm
Volumen sin empaque	0.29 m^3
Peso sin empaque 19 kg
Peso con empaque 23 kg
Color Blanco
País de origen	CHN

Tabla I

Tabla de especificaciones
Referencia	LAV SA 1308 BL
Voltaje	120 V~
Frecuencia	60 Hz
Potencia de lavado 450W
Potencia de centrifugado 190 W
Potencia total 640 W
Grado de protección IPX4
Capacidad máxima de carga (ropa seca) 13 kg
Capacidad de centrifugado (ropa mojada) 6.5 kg
Presión de agua requerida 4.26 psi - 113 psi
Dimensiones sin empaque Alto: 990 mm - Ancho: 853 mm - Profundo: 491 mm
Dimensiones con empaque Alto: 1045 mm - Ancho: 888 mm - Profundo: 527 mm
Volumen sin empaque 0.41 m3
Peso sin empaque 23 kg
Peso con empaque 26 kg
Color Blanco
País de origen CHN

Tabla2

IMPORTANTE

Este producto es un bien de consumo duradero para uso doméstico, fabricado mediante un proceso de transformación industrial.

INSTALACIÓN

IMPORTANTE

Este producto debe ser instalado por personal calificado y certificado.
■ Recuerde que los daños ocasionados por una instalación inadecuada no realizada por Servicio Técnico Haceb o sus centros autorizados, no están cubiertos por la garantía.
La instalación correcta de su lavadora incrementa su vida útil y efectividad en el lavado.

Para la instalación de la manguera de alimentación, la instalación de la manguera de desagüe y la conexión eléctrica, remitirse al capítulo “INSTRUCCIONES GENERALES” páginas 6 y 7.

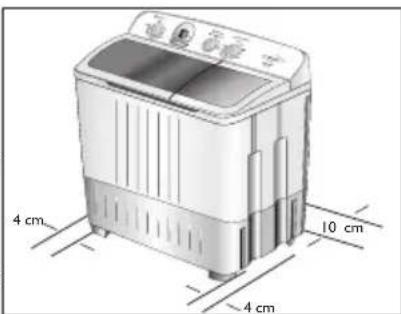

Instalación de la lavadora

■ Asegúrese de tener lo necesario para una instalación correcta.
■ Verifique el lugar donde la lavadora será instalada.
■ Su lavadora debe estar ubicada al lado de un drenaje o sifón.
■ Debe estar sobre un piso horizontal y firme, libre de curvas u hoyos, que sea resistente y que no se mueva ni desmorone, lo ideal son los pisos de concreto, madera y baldosas. Un piso inestable puede provocar ruido y vibración considerable.

Para instalar su lavadora seleccione un lugar seco y evitando que las partes plásticas queden expuestas directamente a la luz solar y otros eléctrodomésticos o equipos que generen calor.

■ Debe haber una distancia mínima de separación de 4 cm al lado izquierdo y derecho de la lavadora y 10 cm como mínimo en la parte posterior. (Figura 9).

- Conecte la manguera de entrada de agua a la línea de suministro de agua de su residencia y a la entrada de agua de la lavadora ubicada en la parte superior de ésta.

Elija la salida del desagüe de la lavadora (opción lado izquierdo u opción lado derecho) que más se adecue a las condiciones de instalación de su residencia. Finalmente fije la manguera con la abrazadera en la opción escogida. (Ver figura 3, página 6).

4 cm 10 cm 4 cm

Figura 9

IMPORTANTE

No instale su lavadora sobre pisos alfombrados, ya que el pelo de la alfombra puede obstruir la ventilación del motor o puede producir calentamiento de éste.

No instale su lavadora debajo de un calentador.

No obstruya los orificios de la base de la lavadora después de instalada.

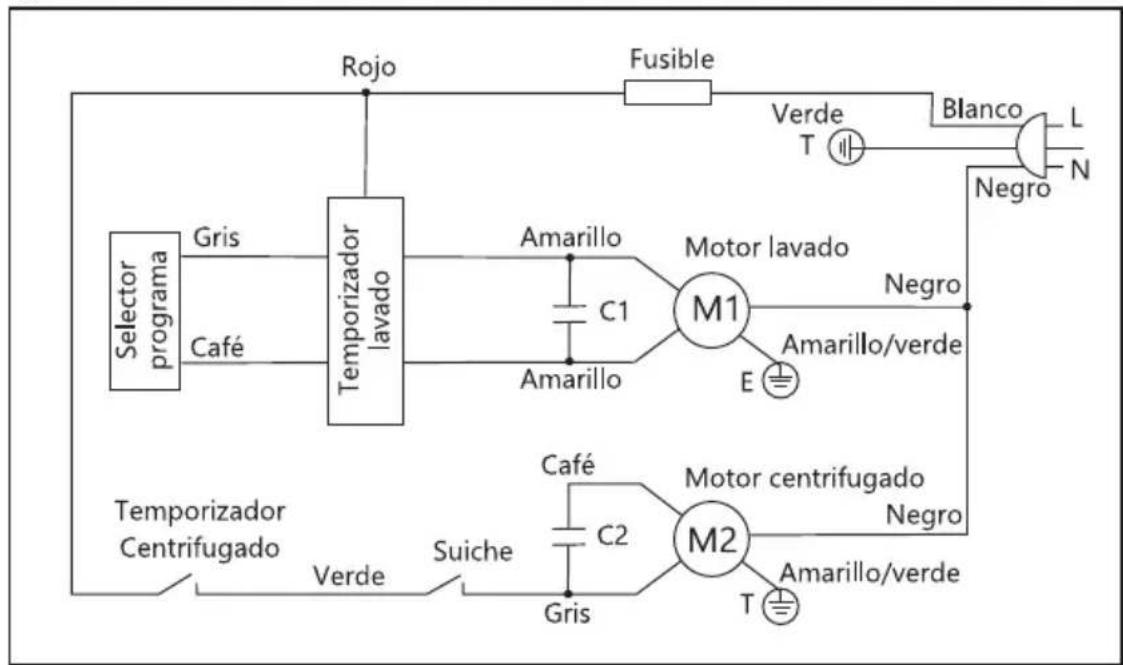

Diagrama eléctrico LAV SA 0700 BL

Diagrama eléctrico LAV SA 1308 BL

Normas técnicas

Este producto ha sido revisado su buen funcionamiento bajo condiciones normales de uso y además fue evaluado bajos las siguientes normas:

■ NTC-2183. Seguridad de artefactos electrodomésticos y artefactos eléctricos similares. Parte I: Requisitos generales.
■ NTC-4469. Seguridad de artefactos electrodomésticos y artefactos eléctricos similares. Parte 2: Requisitos particulares para lavadoras.
■ NTC-5061. Máquinas para lavado de ropa de uso doméstico. Métodos para medir el desempeño. Para medir el desempeño se usaron materiales comunes de fácil consecución localmente. (Segunda actualización).

OPERACIÓN Y FUNCIONAMIENTO

Panel de control LAV SA 0700 BL

Temper de Belize 4000 18 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm 60 mm 65 mm 70 mm 75 mm 80 mm 85 mm 90 mm 95 mm 100 mm 105 mm 110 mm 115 mm 120 mm 125 mm 130 mm 135 mm 140 mm 145 mm 150 mm 155 mm 160 mm 165 mm 170 mm 175 mm 180 mm 185 mm 190 mm 195 mm 200 mm 205 mm 210 mm 215 mm 220 mm 225 mm 230 mm 235 mm 240 mm 245 mm 250 mm 255 mm 260 mm 265 mm 270 mm 275 mm 280 mm 285 mm 290 mm 295 mm 300 mm 305 mm 310 mm 315 mm 320 mm 325 mm 330 mm 335 mm 340 mm 345 mm 350 mm 355 mm 360 mm 365 mm 370 mm 375 mm 380 mm 385 mm 390 mm 395 mm 400 mm 405 mm 410 mm 415 mm 420 mm 425 mm 430 mm 435 mm 440 mm 445 mm 450 mm 455 mm 460 mm 465 mm 470 mm 475 mm 480 mm 485 mm 490 mm 495 mm 500 mm

Figura 10

Panel de control LAV SA 1308 BL

I. Perilla Tiempo de lavado

■ Selecciona hasta 15 minutos (+ - 1) de lavado

2. Perilla Programa (no aplica para la lavadora 0700)

■ Selecciona entre ciclo normal y ciclo suave

3. Entrada del agua al tanque de lavado

■ Permite el suministro de agua al tanque de lavado

4. Perilla Selector de ciclo

■ Selecciona entre lavado/enjuague y drenaje

5. Perilla Tiempo de centrifugado

■ Selecciona el tiempo de centrifugado hasta 5 minutos

IMPORTANTE

■ Los niveles de agua del tanque de la referencia LAV SA 1308 BL son: Bajo (L), Medio (M), Alto (H) y Máximo nivel (Max Water Level).
■ Los niveles de agua del tanque de lavado de la referencia LAV SA 0700 BL son: Bajo (L), y Alto (H).
Asegúrese de suministrar el nivel de agua adecuado para la cantidad de ropa que se desea lavar, ésto ahorra agua y evitar salpiques indeseados fuera de la lavadora.

IMPORTANTE

El panel de control de su lavadora NO contine transformador.

Guía de selección de cargas de lavado

La capacidad de lavado de esta lavadora varía de carga a carga dependiendo básicamente del volumen y tipo de fibra que se trate.

Las fibras como el algodón, cobijas, etc., absorben mucha agua incrementando así el peso de la carga de la ropa.
Para aprovechar al máximo la tecnología y funciones de su Lavadora, tenga en cuenta la siguiente tabla de carga para un lavado óptimo.

Cargas para un lavado óptimo (Máxima Carga)
Prenda	LAV SA 0700 BL	LAV SA 1308 BL
	Cantidad Cantidad
Camisas 7 12
Camisetas 7 9
Sudaderas 4 5
Ropa interior 8 10
Pantalón de vestir 4 5

Tabla 3

IMPORTANTE

La máxima capacidad de carga con ropa seca del producto, está estimada acorde a lo señalado en la NTC-4469 y debe cumplir los ensayos estipulados en la NTC-2183. Según NTC-5980 y densidad de las telas entre 140 g/m2 y 175 g/m2.

Cargas para un lavado óptimo (Máxima Carga)
Prenda Peso
Camisas 0.2 kg
Camisetas 0.08 kg
Sudaderas 0.3 kg
Ropa interior 0.05 kg
Pantalón de vestir 0.4 kg

Tabla 4

IMPORTANTE

Durante el proceso de lavado la manguera debe estar en posición vertical (Figura 12)

Siempre que utilice el sistema de centrifugado la manguera de desagüe debe permanecer a nivel del piso para que evacúe el agua. (Ver figura 13).

DURANTE EL PROCESO DE LAVADO Manguera en posición vertical

DURANTE EL PROCESO DE CENTRIFUGADO Manguera en posición horizontal a nivel del piso

Figura 12 Figura 13

Preparación antes del lavado

Sacuda el polvo de la ropa antes de lavarla.
Asegúrese de sacar llaves, alfileres, monedas u otros objetos de la ropa antes de lavar.
■ Retire de la ropa la mayor cantidad posible de tierra, arena, objetos extraños, y manchas.
■ Voltee la ropa por el revés.
■ Lave separadamente la ropa de color de la ropa blanca.
■ Lave las prendas delicadas colocándolas en el interior de una malla.

Lavado

Coloque la ropa dentro del tanque de lavado una a una.

■ Coloque la cantida adecuada de detergente dentro del tanque de lavado
■ Conecte la manguera de suministro de agua a la boquilla de entrada de agua del tanque de lavado y abra la llave.
Cierre la llave de suministro cuando el nivel de agua sea el requerido.

■ Seleccione el selector de ciclo en la posición "Lavado/Enjuague" y el Tiempo de Lavado manipulando las perillas en el panel de control.

Para la referencia LAV SA 1308 BL es posible seleccionar entre un lavado Normal y suave manipulando la perilla Selector de lavado

■ Su lavadora empezará a funcionar inmediatamente usted elija el tiempo de lavado.

Tipo de ropa	Tiempo de lavado
Seda 2 a 5 minutos
Lana 2 a 5 minutos
Algodón 5 a 10 minutos
Sintética 5 a 10 minutos
Ropa sucia 5 a 10 minutos
Ropa muy sucia 10 a 15 minutos

Tabla 5

ADVERTENCIA

No olvide cortar el suministro de agua una vez llegue al nivel requerido. De continuar el suministro y llenarse los dos tanques (Lavado y Centrifugado) el agua continuara fluyendo por la manguera de drenaje ocasionando fuga de agua indeseada.
Por favor no fuerce las perillas adelantando su finalización, ya que esta operación deteriora este componente.
Este producto es para uso doméstico. De ser empleado para uso industrial, la garantía pierde su validez.
■ Por favor no sobre cargue la lavadora ya que se aumenta el deterioro normal del producto.

Enjuague

■ Después de lavar coloque la ropa en el tanque de centrifugado.
■ Conecte la manguera de suministro de agua a la boquilla de entrada en la lavadora y mueva la guía hacia el llenado del tanque de centrifugado. (ver figura 14).
Cierre la llave suministro cuando tenga la cantidad de agua necesaria.
■ Seleccione el tiempo de centrifugado dependiendo del tipo de ropa.
■ Repita el proceso anterior de 2 a 3 veces.
■ Después de centrifugar si lo desea coloque nuevamente la ropa en el tanque de lavado con agua limpia para terminar de enjuagar 1 ó 5 minutos de acuerdo al tipo de tela.

Entrada de agua Tarque de lavaco Tarque de Cenirfugado

Figura 14 Figura 15

Tancue de lavado Tancue de Contrinigado

Tipo de ropa	Tiempo de enjuague
Seda 2 a 3 minutos
Lana 2 a 3 minutos
Algodón 3 a 5 minutos
Sintética 3 a 5 minutos
Ropa sucia 3 a 5 minutos
Ropa muy sucia	5 a 9 minutos

Tabla 6

Centrifugado (escurrido)

Coloque la ropa en el tanque de centrifugado de forma pareja y presiónela suavemente con la tapa protectora de centrifugado.
Asegúrese de que la tapa protectora de centrifugado quede en forma horizontal.
■ Cierre la tapa de seguridad del tanque de centrifugado.

■ Seleccione el tiempo de centrifugado (escurrido) teniendo en cuenta las especificaciones de la siguiente tabla.

Tipo de ropa	Tiempo decentrifugado
Seda 1 minuto
Lana 1 a 2 minutos
Algodón 3 a 4 minutos
Sintética 5 minutos
Ropa sucia 5 minutos
Ropa muy sucia 5 a 9 minutos

Tabla 7

IMPORTANTE

Siempre que realice el proceso de centrifugado se debe colocar la manguera de drenaje a nivel de piso para la evacuación del agua. (Ver figura 13, página 15).
La rejilla del piso debe ser suficiente para evacuar el agua que sale de la lavadora.

ADVERTENCIAS

Si la ropa no está correctamente balanceada en el proceso de centrifugado, se producirá vibración y no permitirá que la ropa se seque adecuadamente.
Si el tanque de centirfugado no se detiene a los 15 segundos, después de abrir la tapa de centrifugado, comuníquese con Servicio Técnico Haceb.

Cuando termine de lavar su ropa, usted puede hacer las siguientes operaciones:

■ Retirar la ropa del interior del tanque de lavado y posteriormente drenar el agua colocando la perilla selector de ciclo en la posición de desagüe.
Drenar el agua colocando la perilla selector de ciclo en la posición desagüe y posteriormente retirar la ropa del interior del tanque de lavado.

Drenado de la lavadora

Este producto no cuenta con una bomba de drenaje para retirar el agua del tanque, este proceso debe realizarse de manera manual.
Para drenar el agua del tanque, se debe colocar la perilla selector de ciclo en la posición Desagüe y luego se retirar la ropa del tanque de lavado.
Asegúrese de colocar la manguera de drenaje en el piso
■ La rejilla del piso debe ser suficiente para evacuar el agua que sale de la lavadora
■ Cuando la lavadora se encuentre en la operación desagüe, cerciórese que el agua salga completamente.

ADVERTENCIA

Recuerde siempre desconectar la lavadora de la red eléctrica, después de haber terminado el proceso de lavado y cerrar el suministro de agua. Evite fugas de agua o incendios accidentales.

ADVERTENCIA

Recuerde que este producto no está diseñado para ser usado por personas con limitaciones físicas, sensoriales o mentales, o que carecen de experiencia y conocimiento, a menos que se les esté brindando supervisión o instrucción con respecto al uso del producto por parte de una persona responsable.

Consejos de lavado

■ Revise la etiqueta de las prendas para saber como lavarlas. Separe las prendas.
■ Revise que los bolsillos no contengan objetos. Extraiga los objetos de los bolsillos.
Las prendas con botones o bordados deben darse vuelta antes de lavar.
■ Clasifique la ropa de acuerdo con el tipo y la intensidad de suciedad. Separe la ropa manchada y desmánchela antes de lavarla con las demás prendas, aplicando una solución de detergente en ese punto y quite las manchas ligeramente con cepillo suave.
Se recomienda cepillar la parte sucia en la misma dirección, por ejemplo, puños, cuello y alrededor de los bolsillos. Cepille las prendas que estan manchadas antes del lavado.
■ Voltee las prendas al revés para evitar que suelten pelusas
Las prendas de lana previamente escogidas que tienen etiquetas de "Lavar a mano" y otras telas delicadas deben colocarse en una malla de nylon para darles una mejor protección.
■ Clasifique la ropa según los colores (blancos, claros, oscuros); separe los tejidos blancos de los tejidos en colores. La ropa de color puede desteñirse.
- Cuando lave la ropa por primera vez, se recomienda revisar la firmeza de los colores. Para revisar, aplique una solución de detergente en una toalla blanca y presiónela sobre el reverso de la zona de la ropa. Revise si hay una huella de color sobre la toalla blanca.
Para el lavado de prendas de lana utilice únicamente agua fría. El uso de agua tibia puede provocar arrugamiento o encogimiento de la ropa. Verifique que el suministro para este caso sea solamente de agua fría.
No lave prendas de piel o gamuza en su lavadora. Estas prendas se pueden deformar o encoger.
■ Siga las instrucciones de uso indicadas en el empaque del detergente.

Eliminación de manchas

Si hay prendas con manchas o muy sucias puede ser necesario poner las prendas en remojo para obtener un buen resultado. Poner las prendas en remojo ayuda a eliminar manchas de proteínas como sangre, leche o pasto. Ésto ayuda a desprender la suciedad antes del lavado.

Reglas para eliminar las manchas

Se recomienda lavar o enjuagar con anterioridad la ropa con manchas, suciedad excesiva o marcas de grasa, para así obtener mejores resultados. El remojo elimina las manchas de sangre, leche o grasa.
■ Antes de quitar cualquier tipo de mancha asegúrese del tipo de mancha, el tipo de tejido y si destiñe (revise en la etiqueta de las prendas las precauciones dadas por el fabricante).
Es más fácil eliminar la mayoría de las manchas cuando son recientes. Las manchas viejas o endurecidas posiblemente no se eliminen.
■ Si se recomienda el uso de blanqueador, utilice aquel que no destruya los tejidos
■ Aplique un producto quitamanchas en la parte trasera de la mancha para que salga.

Guía para remover las manchas

Sangre: Enjuague inmediatamente en agua fría. Si la mancha persiste, lave con agua fría usando detergente

Chicle: Use hielo en una bolsa plástica para endurecer el chicle. Raspe lo que pueda y limpie con una esponja sumergida previamente en alcohol.

Chocolate: Limpie con agua fría y sumerja en un remojo. Si la mancha persiste, estregue con un poco de detergente y enjuague con agua fría.

Café: Seque rápidamente y enjuague en agua fría. Estregue con un poco de detergente y lave a la temperatura máxima permitida para la tela.

Crema, Leche, Helado: Enjuague con agua fría y lave normalmente. Si la mancha sigue siendo evidente, limpie con una esponja con alcohol.

Desodorante: Estregue el área afectada con vinagre blanco y enjuague en agua fría. Limpie con alcohol. Trate las áreas endurecidas con un remojo con detergente.

Huevo: Sumerja en un remojo frío con detergente, enjuague y lave normalmente

Suavizante: Estregue el área afectada con una barra de jabón y lave normalmente

Frutas: Trátelas tan pronto como sea posible limpiando con agua fría. Estregue con un poco de detergente en el área de la mancha y lave normalmente.

Césped: Limpie con una esponja humedecida en alcohol. Sumerja las prendas en un remojo, con detergente, estregue y lave normalmente.

Grasa y aceite: Coloque la zona afectada boca abajo sobre un paño absorbente y estregue desde la parte posterior. Limpie con una esponja humedecida en alcohol o en un líquido de limpieza en seco. Lave normalmente.

Hierro u óxido: Aplique jugo de limón y sal y colóquela al sol. Lave normalmente

Lapiz labial: Limpie con alcohol etílico y lave normalmente

Moho. Lave con agua tibia y detergente. Remoje el área con jugo de limón, seque al sol y lave normalmente. Si la mancha persiste y si la tela lo permite, use blanqueador.

Lodo: Retire el lodo seco con un cepillo. Enjuague en agua fría. Si la mancha persiste, estregue con un poco de detergente y lave normalmente.

Pinturas a base de aceite: Elimine cualquier pintura fresca y limpie con fluido no inflamable para limpieza en seco y lave normalmente.

Pinturas a base de agua: Trátelas mientras continúan frescas, enjuague en agua caliente y lave normalmente

Marcas de quemaduras: Humedezca un paño con agua oxigenada, póngalo sobre la zona afectada y aplique una plancha muy caliente.

Después del lavado

Para evitar el encogimiento, es importante sacar la carga de ropa del tanque de lavado/centrifugado apenas se termine el lavado y sacudirla de tal manera que recobre su forma original.

Cuélguelas en un gancho para que se seque uniformemente, evitando al máximo las arrugas. Pequeñas arrugas se pueden quitar fácilmente con la plancha.

■ Ropa de lana: coloque las prendas sobre una toalla, y seque a la sombra extendiendo la ropa sobre la toalla.

PREVENCIÓN Y CUIDADOS

Si el tanque de centrifugado no se detiene en menos de 15 segundos después de que sea abre la tapa, cuando se encuentre centrifugando o en los ciclos de enjuague, apague inmediatamente la lavadora y llame al Servicio Técnico Haceb, sus centros autorizados o personal técnico calificado y certificado.
■ NO USE AGUA CALIENTE A MÁS DE 50°C. Esto puede dañar la estructura de las piezas de plástico y ocasionar anomalías.
Solicite los servicios de reparación o cambio de piezas a Servicio Técnico Haceb, sus centros de servicio autorizado o personal técnico calificado y certificado.
■ Mantenga la lavadora en buenas condiciones.
■ Proteja la lavadora de las condiciones climáticas extremas, ubicándola en un lugar donde quede protegida contra la lluvia o el sol directo. La exposición al sol y al calor excesivo puede generar coloración amarilla en la superficie de la lavadora.
■ No fuerce las perillas de la lavadora.
■ Retire todos los objetos de los bolsillos tales como monedas, encendedores y fósforos. Los objetos duros o afilados, tales como clips, clavos, tornillos o piedras pueden causar daños considerables en la lavadora.
No utilice jabón para lavar a mano en la lavadora. Si este se endurece y se acumula en el interior, puede causar problemas al producto, como decoloración, óxido o malos olores.
Si no va a usar la lavadora durante un período de tiempo largo o durante las vacaciones usted debe desconectar la lavadora y cortar el suministro de agua en ambas mangueras. Esta recomendación ayuda a evitar inundaciones accidentales (en caso de que aumente la presión del agua) mientras que usted está ausente.

Transporte manual de la lavadora

Se debe inclinar levemente hacia el espaldar

■ Tenga especial cuidado con las partes móviles, perillas, cables y mangueras.

■ Transporte la lavadora como se ilustra en la figura.

■ La lavadora debe ser transportada por dos personas.

Aspectos ambientales

Empaque: Haceb procura, en sus nuevos productos, utilizar empaques cuyas partes sean fáciles de separar, así como materiales reciclables. Por lo tanto, las piezas de los empaques (protectores de icopor (Poliestireno expandible), bolsas plásticas y caja de cartón) deben ser desechadas de manera consciente, siendo destinadas, preferiblemente a recicladores.

■ Producto: Este producto fue fabricado con materiales que pueden ser reciclados y/o reutilizados. Entonces, al deshacerse de este producto, busque compañías especializadas en desmontarlo correctamente.

- Eliminación: Al desechar este producto, al final de su vida útil, solicitamos que sea obedecida la legislación local existente y vigente en su región, haciendo esto de la forma más correcta posible.

■ La limpieza de la lavadora debe realizarse cada dos meses.

■ Antes de limpiar su lavadora, retire el cable de alimentación del tomacorriente.

■ Después de cada lavada, retire el tapón (1) ubicado entre el tanque de lavado y el tanque de centrifugado para limpiar y secar el tornillo (2) y el orificio (3). (Figura 16).

■ Desconecte la manguera de desagüe de la lavadora y lávela vigorosamente hasta retirar la mugre.

Utilice un paño suave humedeciéndolo en agua con jabón o con detergente suave para limpiar y quitar el polvo del gabinete.

Para la limpieza del filtro para motas debe retirarlo en la dirección que se indica en la figura 17, voltear el filtro y lavarlo. Finalmente colocarlo en la posición original.

■ Limpie el gabinete con un paño seco, no utilice bencina, alcohol o solventes.

Si la lavadora está muy sucia, utilice un paño mojado con solución de agua jabonosa.

Enjuague perfecta y completamente el compartimento de la lavadora par evitar la acumulación de sarro, debido a los residuos de detergentes, blanqueadores.

No vierta soda caustica u otro tipo de solvente sobre al lavadora. Puede causar daño a las partes de goma.

■ No limpie la lavadora con líquidos inflamables.

La mayoría de los problemas se solucionan fácilmente, si se sabe la causa. Revise la siguiente tabla antes de llamar a Servicio Técnico Haceb.

PROBLEMA POSIBLE CAUSA SOLUCIÓN
La lavadora no funciona	• La perilla de control de tiempo de lavado se encuentra en la posición de cero.• Falta de energía eléctrica	• Seleccione el tiempo de lavado.• Verifique el servicio de energía eléctrica de su residencia.
La lavadora no centrifuga	• La perilla de control de tiempo de secado (centrifugado) se encuentra en la posición de cero.• Carga de ropa mal distribuida.	• Seleccione el tiempo de centrifugado.• Distribuir adecuadamente la carga al interior del tanque.
La lavadora no drena	• La perilla de selección de ciclo se encuentra mal ubicada.• La manguera de desagüe se encuentra doblada.	• Ubique la perilla selector de ciclo en posición de desagüe.• Verifique que la manguera no presente dobles en su longitud

CONFÍA TUS ELECTRODOMÉSTICOS A UN EXPERTO

Servicio Haceb más cerca

•ASESORÍA •GARANTÍA •INSTALACIÓN •MANTENIMIENTO PREVENTIVO •REPARACIÓN •REPUESTOS •RESPALDO

LÍNEA NACIONAL GRATUITA 01 8000 511 000

LÍNEA SERVICIO MEDELLÍN 255 21 00

Señor usuario , tenga en cuenta que cualquier reclamación relacionada con la calidad e idoneidad del producto puede tramitarla a través de las líneas telefónicas arriba descritas o por medio del correo electrónico: atenció[e-mail]

Le recomendamos conservar la factura de compra de su producto para hacer efectiva su garantía.

www.haceb.com

Aplica sólo para Colombia

Haceb

Haceb

Este producto es comercializado por INDUSTRIAS HACEB S.A.

COLOMBIA

Autopista Norte Calle 59 No. 55-80 km. 13,

Copacabana, Antioquia, Teléfono: 400 51 00

Línea de Servicio Medellín: 255 21 00

Línea gratuita de Servicio Nacional:

01 8000 511 000

www.haceb.com

[e-mail]

VENEZUELA

Av. Francisco Miranda C. Cial. Centro Plaza Torre C, piso 13 Oficina H. Los Palos Grandes, Tel: [phone]. Línea de Servicio: 08001007272 Caracas.

ECUADOR

Av. Carlos Julio Arosemena, km 2.5 C.Cial. Alban Borja Local 55 Tel/Phone number: 593-4 2204280 Línea de servicio/Customer service line: 1800042232 Guayaquil

MÉXICO

Av. Paseo de las Palmas No. 765, Desp. 202

Col. Lomas de Chapultepec, C.P. 11000 Del Miguel Hidalgo, Tel: [phone] Mé-

xico D.F.
