MANUAL DE USUARIO Airbag Goldwing GL1800 (2008) Honda

INFORMACIÓN IMPORTANTE

• CONDUCTOR Y PASAJERO

(Excepto tipo KO, SI)

Esta motocicleta se ha concebido para llevar al conductor y un pasajero. Nunca exceda la capacidad de carga máxima que se indica en la etiqueta sobre accesorios y carga. (Tipo KO, SI)

Esta motocicleta está diseñada para transportar al conductor y a un pasajero. No exceda nunca la capacidad del peso máximo.

• UTILIZACIÓN EN CARRETERA

Esta motocicleta ha sido diseñada para ser utilizada solamente en carretera.

• LEA CON ATENCIÓN ESTE MANUAL DEL PROPIETARIO

Preste especialmente atención a los mensajes de seguridad que aparecen por todo el manual. Estos mensajes se explicar detalladamente en la sección “Unas palabras sobre la seguridad” que aparecen antes de la página del Índice.

Este manual es un suplemento y abarca sólo la información sobre la producción que es exclusiva para el modelo GOLDWING provisto con una bolsa de aire de motocicleta.

Este manual debe considerarse como una parte permanente de la motocicleta y debe permanecer con la motocicleta en caso de reventa.

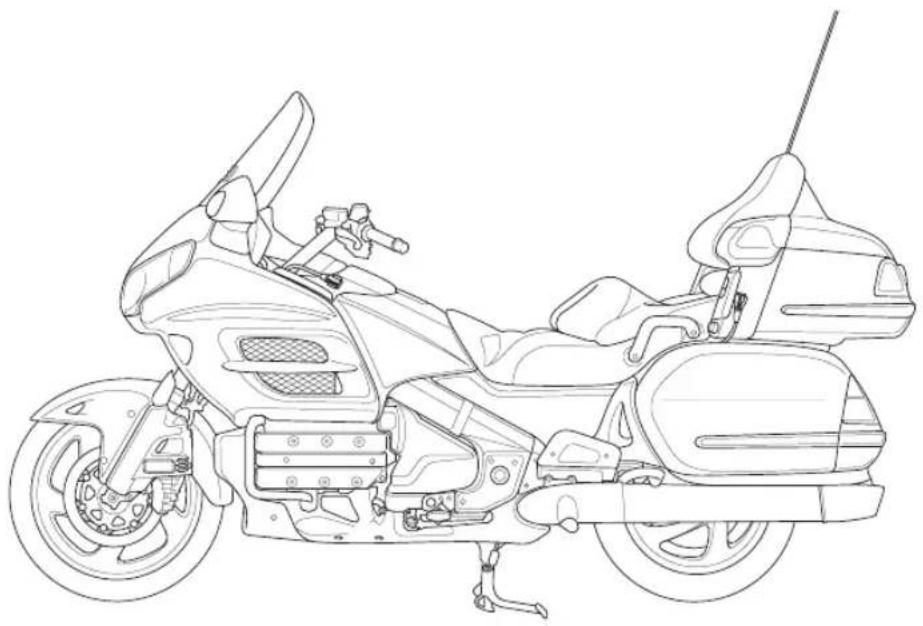

Honda GOLDWING

GL1800

MANUAL DEL PROPIETARIO

SUPLEMENTO PARA LA BOLSA DE AIRE

Toda la información de esta publicación se basa en la información más reciente del producto disponible en el momento de aprobarse la impresión. Honda Motor Co., Ltd. se reserva el derecho de hacer cambios en cualquier momento sin previo aviso y sin incurrir en ninguna obligación.

Ninguna parte de este manual puede reproducirse sin permiso por escrito.

BIENVENIDO

La GOLDWING es un modelo muy especial, porque es la primera motocicleta de producción del mundo provista de una bolsa de aire.

Esta innovadora GOLDWING incluye también un sofisticado sistema de audio, un sistema de frenos antienclavamiento (ABS), un visualizador de información múltiple, un sistemadenavegación, y unconjuntodeprestacionesdecomodidad.

Este folleto es un suplemento del manual del propietario. La primera sección explica para qué está diseñada la bolsa de aire, el modo de funcionamiento del sistema de la bolsa de aire de la motocicleta, las precauciones especiales que hay que tomar, y cuándo hay que solicitar a un distribuidor la inspección del sistema.

El resto de este suplemento sigue la organización del manual del propietario, y le muestra la ubicación de todos los controles de operación, de audio, y de servicio.

Antes de operar la GOLDWING, lea con atención el manual del propietario y este suplemento. Si tiene alguna duda o necesita servicio especial, recuerde que los concesionarios Honda son los que mejor conocen su vehículo, y que son los únicos que están cualificados para realizar el servicio de su sistema de la bolsa de aire.

Cajas negras

Este vehículo está provisto de uno o más dispositivos denominados normalmente cajas negras. Estos dispositivos registran información sobre la inflación de la bolsa de aire y sobre el fallo de cualquiera de los componentes del sistema de la bolsa de aire. Esta información pertenece al propietario del vehículo y nadie puede tener acceso a la misma a menos que se requiera legalmente o se tenga el permiso del propietario del vehículo.

Cuando el servicio sea necesario, recuerde que su concesionario Honda es el que mejor conoce su motocicleta. Si usted posee los “conocimientos” mecánicos necesarios y dispone de las herramientas, podrá obtener un Manual de taller oficial de Honda en su concesionario para ayudarle a realizar muchas tareas de mantenimiento y de reparaciones.

Le deseamos una conducción agradable. Gracias por haber elegido una Honda.

• En este manual los códigos siguientes indican cada país.
• Las ilustraciones se basan en el modelo JED

III E	Reino Unido
IIF	Francia
IIED	Ventas directas a Europa
KO	Corea
IIU	Australia
IINZ	Nueva Zelanda
BR	Brasil
SI	Singapur

- Las especificaciones pueden cambiar con cada lugar.

UNAS PALABRAS ACERCA DE LA SEGURIDAD

Su seguridad, y la de otras personas, es muy importante. Y la conducción de esta motocicleta es una responsabilidad importante.

Para ayudarle a tomar decisiones acertadas sobre seguridad, hemos provisto una serie de procedimientos de operación y otra información en etiquetas y en este manual. Esta información le alerta sobre peligros potenciales que podrían herirle a usted o a otras personas.

Por supuesto, no es práctico o posible alertarle sobre todos los peligros asociados con la utilización o el mantenimiento de la motocicleta. Usted deberá tomar decisiones utilizando el buen sentido común.

La información de seguridad importante podrá encontrarla en una variedad de formas, incluyendo:

• Etiquetas de seguridad — en la motocicleta.
• Mensajes de seguridad — precedidos de un símbolo de aviso de seguridad y una de las tres palabras de alerta siguientes: o PELIGRO, ADVERTENCIA, PRECAUCIÓN.

Estas palabras de alerta significan:

PELIGRO

Si no respeta las instrucciones PERDERÁ LA VIDA o SUFRIRÁ LESIONES GRAVES.

ADVERTENCIA

Si no respeta las instrucciones PUEDE PERDER LA VIDA o SUFRIR LESIONES GRAVES.

PRECAUCION

PUEDE SUFRIR LESIONES si no sigue las instrucciones.

• Encabezamientos de seguridad — tales como Notas importantes de seguridad o Precauciones importantes de seguridad.
• Sección de seguridad — tal como Seguridad en motocicleta.
• Instrucciones — cómo utilizar la motocicleta de forma correcta y segura.

Este suplemento de la bolsa de aire y el manual del propietario están llenos de información de seguridad importante — léalos detenidamente.

ÍNDICE

página

1 LABOLSADEAIREDELAMOTOCICLETA
3 INFORMACIÓN IMPORTANTE DE SEGURIDAD
4 COMPONENTES DEL SISTEMA DE LA BOLSA DE AIRE
6 MODO DE FUNCIONAMIENTO DEL SISTEMA DE LA BOLSA DE AIRE
7 SERVICIO DEL SISTEMA DE LA BOLSA DE AIRE
8 ETIQUETAS
12 INDICADORES
13 MANTENIMIENTO

LA BOLSA DE AIRE DE LA MOTOCICLETA

Esta sección del suplemento del manual del propietario describe los componentes del sistema de la bolsa de aire de la motocicleta y explica el diseño del modo de funcionamiento de la bolsa de aire. Trata también de los cuidados necesarios para una motocicleta provista de bolsa de aire, e incluye algunas precauciones de seguridad importantes.

El sistema de la bolsa de aire es una parte integral de la motocicleta y está cubierto por la garantía del vehículo nuevo.

Las cosas más importantes que usted debe saber sobre la bolsa de aire son:

- La bolsa de aire desempeña un papel muy limitado pero también muy importante. La bolsa de aire puede reducir la gravedad de las heridas y ayudar a salvarle la vida en ciertos choques frontales fuertes. No puede evitar todas las heridas o muertes que ocurren en los accidentes, y algunos choques son demasiado fuertes para que una característica o sistema de seguridad pueda evitar la muerte.

- La bolsa de aire está diseñada para inflarse en un choque frontal fuerte de cabeza o casi de cabeza. El impacto puede producirse contra otro vehículo u objeto, como pueda ser una barrera de hormigón de una autopista. Un choque frontal fuerte es uno en el que el conductor saldría disparado hacia delante afuera de la motocicleta.

- La bolsa de aire puede inflarse en un choque frontal fuerte con inclinación, o de rascado lateral, así como si la motocicleta se empotra debajo de la parte trasera de otro vehículo. No obstante, puesto que existen muchas variables en un choque, es posible que la bolsa de aire no sea capaz de reducir la gravedad de las heridas del conductor.

- Es posible que se infle la bolsa de aire si el neumático delantero cae en un hoyo profundo, como pueda ser un bache, o si choca contra un objeto alto, como pueda ser un bordillo. Un alto índice de desaceleración breve puede causar la inflación de la bolsa de aire, aunque resulte innecesaria.

LABOLSADEAIREDELA MOTOCICLETA

- LabolsadeaireestádisenadaparaayudarapNoestageralconducto diseñada para ayudar a proteger a un pasajero.

- El propósito de la bolsa de aire no es el de reemplazar el casco. Está comprobado que los cascos son eficaces para reducir la gravedad de las heridas en la cabeza en todo tipo de choques. Por esta razón, lleve siempre el casco puesto, y asegúrese de que su pasajero también lo lleve puesto.

Lo que usted debe hacer: Siga todas las recomendaciones de este suplemento y del manual del propietario.

INFORMACIÓN IMPORTANTE DE SEGURIDAD

• No instale ni coloque temporalmente objetos tales como un soporte de mapas, encimadelacubiertadelabolsadeairenienelespacioque hay asiento del conductor y el manillar. De lo contrario, podría evitar que la bolsa de aire pudiera inflarse correctamente, o causar que los objetos salieran disparados por la bolsa de aire con la posibilidad de herir a alguien.
• No instale ningún objeto en las horquillas. Podría cuasar interferencias con la operación adecuada de los sensores de detección de choque.
• No manipule indebidamente ninguno de los componentes del sistema, incluyendo los cables amarillos y los conectores. De lo contrario, podría evitar la operación correcta del sistema de la bolsa de aire, o causar la inflación involuntaria de la bolsa de aire y posibles heridas graves.
• No intente extraer ninguno de los componentes de la bolsa de aire, aunque sólo sea temporalmente. Podría ocasionar la inflación involuntaria de la bolsa de aireylesiones.

COMPONENTES DEL SISTEMA DE LA BOLSA DE AIRE

El sistema de la bolsa de aire de la motocicleta incluye:

- Una bolsa de aire que está guardada delante del asiento del conductor, debajo de la cubierta que lleva la marca "AIRBAG".

• Cuatro sensores de detección de choque; dos en la horquilla izquierda y dos en la horquilla derecha. Los sensores calculan el índice de desaceleración durante un choque frontal.
• Una unidad de control que evalúa la información de los sensores de detección de choque y determina si debe inflarse la bolsa de aire.

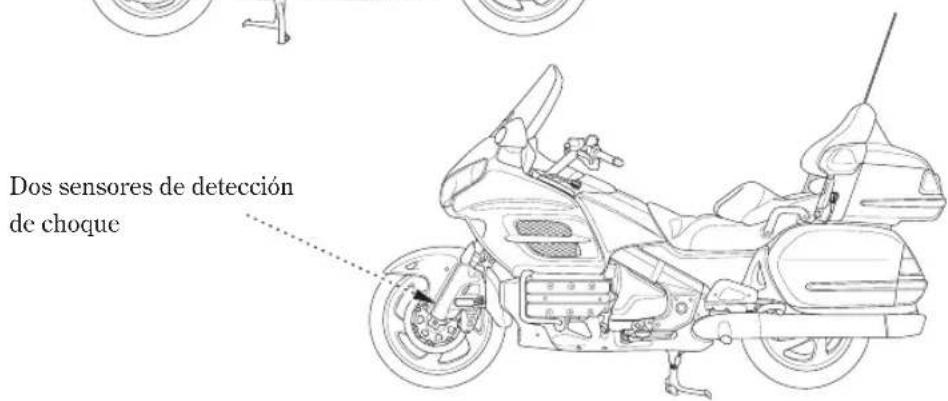

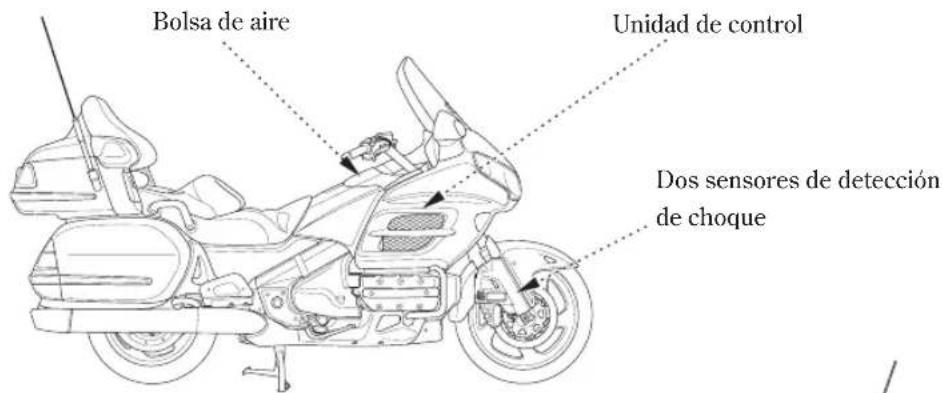

Bolsa de aire Unidad de control Dos sensores de detección de choque

Dos sensores de detección de choque

- Un sistema electrónico sofisticado que monitoriza continuamente la información sobre los sensores, la unidad de control, y el inflador de la bolsa de aire cuando el encendido está en la posición ON.

- Un indicador que hay en el tablero de instrumentos le avisa sobre los posibles problemas del sistema de la bolsa de aire (vea la página para entantrar más información al respecto).

AIR BAG

- Alimentación auxiliar de emergencia por si se desconecta el sistema eléctrico del vehículo en un choque.

MODO DE FUNCIONAMIENTO DEL SISTEMA DE LA BOLSA DE AIRE

En caso de sufrir un choque frontal, los sensores detectarán la desaceleración del vehículo y enviarán esta información a la unidad de control. Si el índice de desaceleración es lo suficientemente fuerte, la unidad de control hará que la bolsa de aire se infle instantáneamente. Correas que ayudan a mantener recta la bolsa de aire.

Bolsa de aire Salida Salida Correas

A medida que la cabeza y la parte superior del cuerpo del conductor empujan la bolsa de aire, ésta empieza a desinflarse inmediatamente a través de las salidas situadas en la parte superior de la bolsa. La bolsa de aire aminora el movimiento hacia delante del conductor y absorbe parte de la energía cinética del conductor.

Cuando el conductor se separa del vehículo y se pone en contacto con el objeto opuesto o con el suelo, la velocidad con la que sale disparado el conductor y la fuerza del impacto resultante serán mucho menores de lo que serían sin la bolsa de aire.

SERVICIO DEL SISTEMA DE LA BOLSA DE AIRE

El sistema de la bolsa de aire está bien protegido contra las situaciones de la intemperie. No es necesario tomar precauciones especiales para protegerlo contra la lluvia, nieve, ni temperaturas extremas.

El sistema de bolsas de aire también está virtualmente exento de mantenimiento, y no hay ninguna parte que usted pueda reparar con seguridad. Sin embargo, deberá solicitar la inspección de la motocicleta a un concesionario de motocicletas Honda si:

• El indicador de la bolsa de aire le alerta sobre los problemas potenciales en el sistema. El indicador, situado en el tablero de instrumentos, debe encenderse brevemente cuando se gira el interruptor de encendido a la posición ON. Si no se enciende, o si lo hace y queda encendido, o si se enciende mientras está circulando, correrá el peligro de que no se infle la bolsa de aire cuando sea necesario.
• Si se ha inflado la bolsa de aire. Cualquier bolsa de aire que se haya inflado deberá ser reemplazada junto con la unidad de control y de las otras partes relacionadas. No intente extraer ni reemplazar la bolsa de aire por sí mismo. Un concesionario Honda tiene que encargarse de hacerlo.

El desguace de toda una motocicleta que contenga una bolsa de aire que no se haya inflado puede ser peligroso. Antes de desguazar la motocicleta, debe inflarse la bolsa de aire. Es peligroso que personas inexpertas traten de inflar la bolsa de aire. Cuando desee deshacerse de la motocicleta, póngase en contacto con un concesionario Honda.

Sólo se permite su manipulación a personal capacitado. Está prohibido extraer del vehículo la unidad de la bolsa de aire. En caso de mal funcionamiento, de desactivación o después de la inflación de la bolsa de aire, deberá solicitar a un taller cualificado su reparación o extracción.

ETIQUETAS

Excepto tipo KO, BR, SI

La motocicleta tiene etiquetas con información importante sobre el sistema de la bolsa de aire. Aconsejamos encarecidamente a los propietarios de las motocicletas que no intenten realizar el servicio del sistema de la bolsa de aire. Consulte las páginas sobre las etiquetas gráficas en su manual del propietario para encontrar información sobre etiquetas adicionales de su vehículo.

Cada etiqueta lleva puesto un símbolo específico. A continuación se detallan los significados de cada símbolo y etiqueta.

	Lea con atención las instrucciones contenidas en e Manual del propietario.
	Lea con atención las instrucciones contenidas en e Manual de taller.Por razones de seguridad, encomiende el servicio de la motocicleta sólo a un concesionario Honda.

( )	PELIGRO (sobre fondo ROJO)Correrá el peligro de MUERTE o de HERIDAS GRAVES si no sigue las instrucciones.
( )	ADVERTENCIA (sobre fondo NARANJA)Podrá correr el peligro de MUERTE o de HERIDAS GRAVES si no sigue las instrucciones.
( )	PRECAUCIÓN (sobre fondo AMARILLO)Podrá correr el peligro de HERIDAS si no sigue las instrucciones.

AIRBAG

ETIQUETA DE ADVERTENCIA DE LA BOLSA DE AIRE

EQUIPADO CON BOLSA DE AIRE

Todos los cables/conectores del sistema de la bolsa de aire son de color amarillo.

El hecho de desconectar, manipular o emplear instrumentos de prueba en los cables y conectores amarillo puede ocasionar daños al sistema o la inflación accidental.

ADVERTENCIA

La inflación inesperada podría causarle lesiones graves a usted y a los demás.

Siga con atención las instrucciones del Manual de servicio.

! AIRBAG NO GROSO O K

ETIQUETA B DE ADVERTENCIA DE LA BOLSA DE AIRE

ADVERTENCIA

Los cables e conectores del sistema de la bolsa de aire son de color amarillo.

El hecho de manipular, cortar, empalmar o desconectar los cables/conectores amarillos podría causar la inflación de la bolsa de aire o un fallo del sistema ocasionando lesiones graves o la muerte.

ETIQUETA DEL SENSOR DE CHOQUE

Consulte el manual de servicios para ver las instrucciones detalladas.

ETIQUETAS

ETIQUETA B DE ADVERTENCIA DE LA BOLSA DE AIRE ETIQUETA DEL SENSOR DE CHOQUE ETIQUETA DE ADVERTENCIA DE LA BOLSA DE AIRE

Tipo KO, BR, SI

La motocicleta tiene etiquetas con información importante sobre el sistema de la bolsa de aire. Aconsejamos encarecidamente a los propietarios de las motocicletas que no intenten realizar el servicio del sistema de la bolsa de aire. Consulte las páginas sobre las etiquetas de seguridad en su manual del propietario para encontrar información sobre etiquetas de seguridad adicionales de su vehículo.

ETIQUETA B DE ADVERTENCIA DE LA BOLSA DE AIRE

ETIQUETA DE ADVERTENCIA DE LA BOLSA DE AIRE

El tablero de instrumentos de su vehículo incluye un indicador de la bolsa de aire, como se muestra y describe a continuación. Consulte el manual del propietario para ver las posiciones y las explicaciones de los otros medidores e indicadores del tablero de instrumentos.

Indicador de la bolsa de aire

AIR BAG

Indicador de la bolsa de aire (rojo)

Este indicador se enciende cuando hay algún problema del sistema de la bolsa de aire. También deberá encenderse durante algunos segundos y luego apagarse cuando se gira el interruptor de encendido a la posición ON. Si no se enciende el indicador, si se enciende y queda encendido, o si se enciende mientras está circulando, lleve la motocicleta a inspección tan pronto como sea posible porque es posible que no se active la bolsa de aire cuando fuera necesario para ayudar a salvarle la vida.

ADVERTENCIA

Si se ignora el indicador de la bolsa de aire se correrá el peligro de heridas graves o de muerte en caso de un choque frontal severo si el sistema de la bolsa de aire no funciona correctamente.

Lleve su vehículo a un concesionario tan pronto como sea posible para que lo inspeccione si el indicador de la bolsa de aire le avisa sobre algún problema posible.

MANTENIMIENTO

La ubicación de los componentes relacionados con el servicio de su vehículo es la misma que en todas las otras GOLDWING, con excepción del interruptor de ajuste de la carga precio del resorte de la suspensión trasera y el interruptor de ajuste de la orientación de la luz del faro, que están situados en el panel del carenado derecho. Para ver la información sobre el ajuste de estos controles, así como para todas las otras instrucciones sobre la forma de mantener la motocicleta en buen estado y en perfectas condiciones de marcha, consulte el manual del propietario.

Recuerde que usted no podrá realizar con seguridad el servicio de ninguna parte del sistema de la bolsa de aire. Cuando lleve a cabo el mantenimiento rutinario, no extraiga ni manipule indebidamente ninguno de los componentes del sistema de la bolsa de aire, incluyendo los cables amarillos y los conectores. De lo contrario, podría evitar la operación correcta de la bolsa de aire o causar su inflación involuntaria. Si es necesario extraer un componente del sistema de la bolsa de aire para ganar acceso a una parte de servicio, deberá hacerlo un concesionario Honda.
