| Tipo de producto | Placa de inducción |
| Marca | Miele |
| Modelo | KM 5940 |
| Dimensiones (Ancho x Fondo) | 576 mm x 516 mm |
| Dimensiones del hueco de empotramiento (Ancho x Fondo) | 560 mm x 490 mm |
| Número de zonas de cocción | 4 |
| Diámetro de las zonas de cocción | Trasera izquierda: 14-20 cm; Delantera izquierda: 14-20 cm; Trasera derecha: 16-23 cm; Delantera derecha: 10-16 cm |
| Potencia total | 7400 W |
| Alimentación | 230 V, 50 Hz, 16 A |
| Función Booster | Sí, en todas las zonas (máximo 2 simultáneamente) |
| Inicio automático de cocción | Sí, con ajuste de nivel de potencia |
| Bloqueo de seguridad | Sí, para evitar conexiones involuntarias |
| Desconexión de seguridad | Sí, por tiempo excesivo o cubrimiento de sensores |
| Protección contra sobrecalentamiento | Sí, con reducción de potencia o desconexión |
| Indicador de calor residual | Sí, mediante barras |
| Tipo de menaje compatible | Acero inoxidable con base imantada, acero esmaltado, hierro fundido |
| Limpieza | Limpiador especial para vitrocerámica; no usar limpiadores a vapor |
| Accesorios especiales | Limpiador para vitrocerámica y acero inoxidable, paño de microfibra |
| Conexión eléctrica | Cable H 05 VV-F, conexión por técnico autorizado |
| Peso | Aprox. 10 kg |
Preguntas frecuentes - KM 5940 MIELE
Preguntas de los usuarios sobre KM 5940 MIELE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cocina en formato PDF gratis! Encuentra tus instrucciones KM 5940 - MIELE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. KM 5940 de la marca MIELE.
MANUAL DE USUARIO KM 5940 MIELE
Instrucciones de manejo y montaje
Placas vitrocerámicas de inducción
KM 5940
KM 5950
Le agradecemos su confianza y esperamos disfrute
de su nuevo aparato. Para ello es imprescindible,
antes de su primera utilización, leer las
"Instrucciones de manejo y montaje" para evitar
posibles daños tanto al usuario como al aparato.
es-ES
M.-Nr. 07 257 800
Indice
Descripción del aparato 4
KM 5940....4
KM 5950....5
Panel de mandos....6
Indicación de la zona de cocción 6
Datos de las zonas de cocción ..... 7
Advertencias e indicaciones de seguridad 8
Su contribución a la protección del medio ambiente....13
Reciclaje de aparatos inservibles 13
Antes de la primera utilización 14
Primera limpieza 14
Puesta en funcionamiento ..... 14
Inducción 15
Funcionamiento....15
Ruidos 16
Menaje 17
Manejo....18
Campos sensores 18
Conexión 19
Niveles de potencia....20
Inicio automático de cocción (=AA) 21
Función Booster....2 2
Desconexión e indicación de calor residual 23
Dispositivos de seguridad 24
Bloqueo 24
Desconexión de seguridad 25
Protección contra sobrecalentamiento 26
Limpieza y mantenimiento 27
Ajustes básicos 29
¿Qué hacer si ... ? 30
Accesorios especiales 32
Advertencias de seguridad para el montaje 33
Medidas de empotramiento 38
KM 5940....38
KM 5950....39
Montaje 40
Indicaciones generales para el empotramiento 41
Conexión eléctrica 42
Servicio Post-Venta, placa de características.... 44
①E/②D/③GB 45

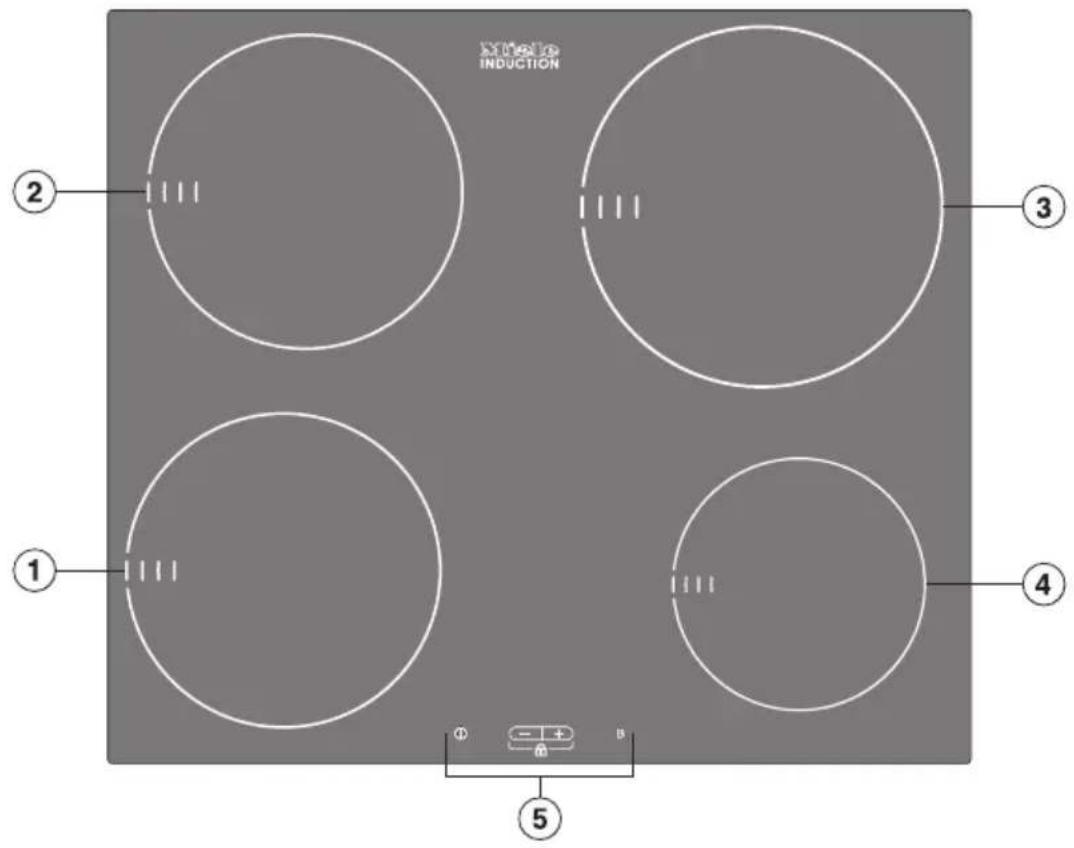

KM 5940
①②③④Zonas de cocción
⑤Panel de mandos
KM 5950
①②③④Zonas de cocción
⑤Panel de mandos

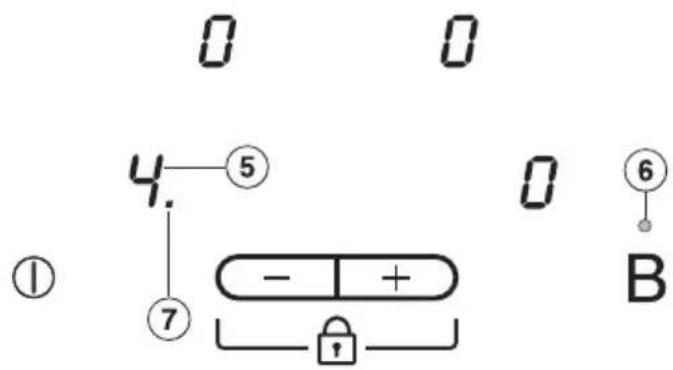

Panel de mandos
Sensores para:
① Booster
② Nivel de potencia y bloqueo
③ CONEXIÓN/DESCONEXIÓN de la placa
④ CONEXIÓN/DESCONEXIÓN de las zonas de cocción
Indicación de la zona de cocción
⑤Indicación:
0 = Disponibilidad de funcionamiento de la zona de cocción
1 a 9 = Niveles de potencia
= Calor residual
U = Falta menaje o no es apto (véase capítulo "Inducción")
P= Booster
PO etc. = Programa (véase capítulo "Programación")
50 etc. = Estado (véase capítulo "Programación")
⑥ Piloto de control para el Booster
⑦ Piloto de control del inicio automático de cocción, p. ej. de la zona anterior izquierda
Datos de las zonas de cocción
| Zona de cocción | KM 5940 | |
| ∅ mínimo - máximo en cm* | Potencia en vatios a 230 V** | |
| ☐14 - 20 normal: | 1850con función Booster: 2500 | |
| ☐14 - 20 normal: | 1850con función Booster 2500 | |
| ☐16 - 23 normal: | 2300con función Booster: 3200 | |
| ☐10 - 16 normal: | 1400con función Booster: 1800 | |
| Total: 7400 | ||
| Zona de cocción | KM 5950 | |
| ∅ mínimo - máximo en cm* | Potencia en vatios a 230 V** | |
| ☐16 - 2 | 3 normal: | 2300 |
| con función Booster: 3200 | ||
| ☐10 - 1 | 6 normal: | 1400 |
| con función Booster: 1800 | ||
| ☐14 - 2 | 0 normal: | 1850 |
| con función Booster: 2500 | ||
| ☐14 - 2 | 0 normal: | 1850 |
| con función Booster: 2500 | ||
| Total: 7400 | ||
* Dentro de las zonas indicadas pueden utilizarse ollas con diámetro de base a su elección.
** La potencia indicada puede variar en función del tamaño y del material del recipiente de cocción.
Esta placa de cocción cumple las normativas establecidas en materia de seguridad. Sin embargo, el uso inadecuado de la misma puede provocar daños físicos y materiales.
Lea detenidamente las instrucciones de montaje y manejo antes de poner en servicio la placa de cocción. Estas instrucciones contienen advertencias importantes para la instalación, el manejo y el mantenimiento del aparato. De este modo se protege Vd. y evita daños en el aparato.
Guarde las instrucciones de montaje y manejo y entrégueselas al propietario en caso de venta posterior del aparato.
Uso apropiado
La placa deberá destinarse, dentro del uso doméstico, exclusivamente a las aplicaciones descritas en estas instrucciones de manejo.
Quedan terminantemente prohibidos otros usos ya que pueden resultar peligrosos. El fabricante no se hace responsable de daños ocasionados por el uso indebido o por el manejo incorrecto del aparato.
Aquellas personas que por motivo de una incapacidad física, sensorial o mental, inexperiencia o desconocimiento no estén en condiciones de manejar la placa de una forma segura, no podrán hacer uso de la misma sin la supervisión o permiso de un responsable.
Niños en casa
Utilice el bloqueo para que los niños no puedan conectar la placa sin vigilancia ni puedan modificar ajustes.
▶ Preste continua atención a los niños que se encuentren cerca de la placa. No deje jugar a los niños con el aparato.
El uso de la placa por parte de niños sin supervisión está permitido solamente si se les ha explicado su manejo de manera que puedan utilizarla de forma segura. Los niños deben poder reconocer los posibles peligros originados por un manejo incorrecto.
La placa se calienta durante el funcionamiento y continúa caliente durante algún tiempo una vez desconectado. Mantenga a los niños alejados hasta que se haya enfriado y no exista riesgo de quemaduras.
No guarde objetos que puedan ser de interés para los niños en lugares de almacenaje situados encima o detrás del aparato. Esto animará a los niños a subirse al aparato. ¡Peligro de sufrir quemaduras!
Cerciórese de que los niños no tienen posibilidad de coger ollas o sartenes calientes. ¡Gire a un lado los mangos de las ollas y sartenes que haya sobre la superficie de trabajo para descartar el riesgo de sufrir quemaduras y escaldaduras! Una rejilla de protección especial para niños (disponible en comercios especializados) reduce el peligro.
Los componentes de embalaje (p. ej. plásticos, poliespan) pueden constituir un peligro para los niños. ¡Peligro de ahogarse! Guarde los componentes del embalaje fuera del alcance de los niños y elimínelos tan rápido como sea posible.
Seguridad técnica
Antes de instalar la placa, verifique si presenta daños externos visibles. No ponga nunca en servicio un aparato defectuoso. Un aparato dañado puede poner en peligro su seguridad.
La seguridad eléctrica de la placa sólo queda garantizada cuando se conecta a un sistema de toma de tierra instalado de forma reglamentaria. Es imprescindible que se cumpla este requisito básico de seguridad.
En caso de duda, haga que un técnico autorizado revise la instalación. No podrán reclamarse al fabricante daños y perjuicios originados por la falta de una toma de tierra o por la interrupción de la misma (p. ej. descarga eléctrica).
Antes de conectar la placa, deberán compararse los datos de conexión (tensión y frecuencia) de la placa de características con los de la red eléctrica. Es imprescindible que estos datos coincidan para que el aparato no sufra daño alguno. En caso de duda consulte con un técnico especializado.
Para garantizar un funcionamiento correcto, no utilice la placa antes de montarla.
Nunca abra la carcasa de la placa de cocción.
El contacto con los cables eléctricos o la manipulación de elementos eléctricos o mecánicos puede entrañar graves riesgos para el usuario, así como perturbar el correcto funcionamiento de la placa.
Los trabajos de instalación y mantenimiento, así como las reparaciones deberán llevarse a cabo exclusivamente por personal autorizado por el fabricante.
La realización incorrecta de trabajos de instalación, mantenimiento y reparación puede conllevar graves peligros para el usuario de los que el fabricante no se hará responsable.
Cuando se realicen trabajos de instalación y mantenimiento así como reparaciones, deberá desconectarse el aparato de la red eléctrica. Queda desconectado de la red eléctrica sólo cuando:
- se ha desactivado el automático de la instalación eléctrica de la vivienda, o
- los fusibles roscados de la vivienda están totalmente desenroscados, o
- se ha desenchufado el cable de conexión del aparato.
En aparatos dotados de un cable de conexión con clavija, ¡no tire del cable, utilice siempre la clavija para desenchufar el aparato de la red eléctrica!
Cualquier trabajo de reparación de la placa durante el período de garantía deberá llevarse a cabo exclusivamente por un servicio técnico autorizado por el fabricante, ya que, de lo contrario, no podrá reclamarse el derecho de garantía por daños posteriores.
Las piezas defectuosas han de sus-tituirse únicamente por piezas de re-puesto originales de Miele. Sólo en caso de estas piezas garantizamos el total cumplimiento de los requisitos de seguridad.
En el caso de que el cable de conexión a red esté dañado, un técnico electricista deberá sustituirlo por un cable de conexión a red especial del tipo H 05 VV-F (con aislamiento de PVC), que puede adquirirse a través del fabricante o del Servicio Post-Venta.
La placa no deberá estar conectada a la red eléctrica a través de dispositivos de varios enchufes o cables de prolongación, ya que éstos no garantizan la seguridad necesaria (p. ej. peligro de sobrecalentamiento).
Si detectase un defecto, roturas, rajas o grietas en la superficie vitrocerámica, no la ponga en funcionamiento y desconéctela inmediatamente. Desenchúfela de la red. ¡De lo contrario existe peligro de que se produzcan descargas eléctricas!
Uso apropiado
▶ Únicamente para personas con marcapasos:
tenga en cuenta que en las inmediaciones del aparato conectado se forma un campo electromagnético. Aunque es improbable que el marcapasos resulte afectado,
en caso de dudas diríjase al fabricante del mismo o a s u médico.
No deberán dejarse objetos magnetizables como p. ej. tarjetas de crédito, disquetes o calculadoras en las inmediaciones del aparato conectado. De lo contrario el funcionamiento de estos objetos podría resultar alterado.
El aparato se calienta durante el funcionamiento y continúa caliente durante algún tiempo una vez desconectado. Únicamente cuando se apaga la indicación de calor residual desaparece todo tipo de peligro de quemarse.
¡En ningún caso deje de vigilar el aparato durante su funcionamiento! Una cazuela vacía puesta al fuego puede provocar daños en la vitrocerámica, de los que el fabricante no se responsabilizará.
La grasa o el aceite sobrecalentado pueden inflamarse y provocar un incendio.
¡En caso de que se incendiase gra-sa o aceite caliente, no intente jamás apagar el fuego con agua! Trate de so-focar el fuego, p. ej., con la tapa de una cazuela, con un paño húmedo o si-milar.
Al trabajar con el aparato caliente, protéjase las manos con guantes protectores termoaislantes, paños de cocina o similares. Cerciórese de que no estén mojados o húmedos. De lo contrario, aumentará la conductividad del calor pudiendo provocar quemaduras.
No flambee bajo la campana extractora. Las llamas podrían incendiarla.
No utilice el aparato para depositar objetos.
Sobre todo, no coloque cuchillos, tenedores, cucharas etc. u otros objetos metálicos sobre la placa. Con el aparato conectado, en caso de conexión involuntaria o de que haya calor residual, existe el riesgo de que se calienten los objetos metálicos (riesgo de sufrir que-maduras).
Otro tipo de objetos depositados, en función del material, pueden comenzar a fundirse o a arder.
Las tapas húmedas pueden quedarse pegadas a la cazuela.
¡Desconecte las zonas de cocción después de cada uso!
No cubra jamás la placa con un paño o con una tapa. Podría calentarse de tal forma que se produzca riesgo de incendio.
No utilice vajilla de plástico o de papel de aluminio. Este material se funde a altas temperaturas. ¡Existe además peligro de incendio!
No caliente recipientes cerrados, p. ej. latas de conservas, en las zonas de cocción. Debido a la sobrepresión que se genera, los recipientes o latas podrían explotar, lo que supondría peligro de sufrir quemaduras y escaldaduras.
Utilice únicamente cazuelas y sartenes con base lisa. Las bases de cazuelas y sartenes ásperas rayan la superficie vitrocerámica.
Nunca caliente recipientes sin contenido, a no ser que el fabricante de los mismos permita expresamente esta utilización. Debido al rápido calentamiento de la inducción, en determinadas circunstancias, la temperatura en la base de los recipientes de cocción podría alcanzar la temperatura de autocombustión de aceites o grasas.
Mantenga la placa limpia. La sal, el azúcar o los granos de arena, p. ej. de lavar la verdura, pueden provocar que la placa se raye.
No coloque jamás ollas o sartenes calientes en la zona del panel de mandos. Esto podría dañar la electrónica situada debajo.
Evite que caigan objetos o vajilla sobre la superficie vitrocerámica. Incluso los objetos ligeros (p. ej. un salero) pueden ocasionar grietas o roturas en la superficie vitrocerámica.
Si caen azúcar, alimentos que contengan azúcar, plástico o papel de aluminio sobre la placa caliente, desconecte el aparato. Elimine estas sustancias de la zona de cocción inmediatamente, es decir, con la placa caliente, utilizando un rascador para cristal, porque de lo contrario dañarán la superficie vitrocerámica al enfriarse. Precaución: ¡Peligro de sufrir quemaduras! A continuación, limpie la zona de cocción una vez se haya enfriado.
Al utilizar un enchufe cercano al aparato, tenga cuidado de que los cables de conexión a red del aparato eléctrico correspondiente no entren en contacto con el aparato caliente. El aislamiento del cable podría dañarse. ¡Peligro de descargas eléctricas!
El aparato se suministra con un ventilador de refrigeración. Si debajo del aparato instalado estuviera situado un cajón, deberá mantenerse la distancia suficiente entre el contenido del cajón y la parte inferior del aparato para garantizar la aireación del aparato. Este cajón no podrá contener objetos puntiagudos ni papel. Podrían penetrar o ser absorbidos hacia la carcasa del aparato a través de la ranura de ventilación, dañando el ventilador o el dispositivo de refrigeración.
Si debajo del aparato instalado estuviera situado un cajón, no deberán almacenarse en él sprays, ni líquidos u otros materiales fácilmente inflama -bles. Las bandejas para cubiertos que pudieran encontrarse en el cajón deberán ser de un material termorresistente.
Los objetos metálicos contenidos en cajones bajo la placa de cocción, pueden calentarse si ésta se usa durante un largo periodo de tiempo.
▶ Caliente siempre bien los alimentos. Sólo con temperaturas suficientemente altas se eliminan algunos gérmenes.
Si la placa está sobre un horno o una cocina con pirólisis, no la ponga en funcionamiento durante el proceso de pirólisis, ya que podría accionarse la protección contra sobrecalentamiento de la placa (véase el capítulo correspondiente).
El fabricante no se hace responsable de los daños que se originen por no respetar las Advertencias e indicaciones de seguridad.
Eliminación del embalaje de transporte
El embalaje protege al aparato de daños durante el transporte. Los materiales del embalaje se han seleccionado siguiendo criterios ecológicos y en función de su posterior tratamiento en plantas de reciclaje.
El retorno del embalaje al ciclo de recuperación del material ahorra materia prima y disminuye el volumen de desechos.
Reciclaje de aparatos inservibles
Los aparatos eléctricos y electrónicos inservibles llevan componentes aprovechables que no tienen desperdicio y de ningún modo deberán parar en el vertedero. Sin embargo, también contienen sustancias nocivas, necesarias para el funcionamiento y la seguridad de estos aparatos. El desecharlas en la basura común o un uso indebido de las mismas puede resultar perjudicial para la salud y para el medio ambiente. Por este motivo, en ningún caso elimine su aparato inservible a través de la basura común.
En su lugar, utilice los puntos de recogida pertinentes para la entrega y el reciclaje de aparatos eléctricos inservibles. En caso necesario, infórmese en su distribuidor.
Asegúrese de que el aparato inservible esté almacenado de forma segura para los niños hasta su recogida.
Pegue la placa de características, que encontrará en la documentación que se adjunta con el aparato, en el lugar previsto para ello en el capítulo "Placa de características".
Primera limpieza
Retire las posibles láminas protectoras o etiquetas adhesivas del aparato.
Antes de utilizar el aparato por primera vez, límpielo con un paño húmedo y, a continuación, séquelo.
No utilice ningún producto lavavajillas para limpiar la superficie vitrocerámica, ya que podrían quedar manchas azuladas permanentes.
Puesta en funcionamiento
Sólo para placas con bisel (con borde de vidrio esmerilado): los primeros días después del montaje de la placa puede verse aún una pequeña ranura entre la placa y la encimera. Dicha ranura se reducirá con el uso. A pesar de esta ranura, la seguridad eléctrica del aparato que da garantizada en todo momento.
Cuando el aparato se ponga en funcionamiento por primera vez, pueden producirse olores y es posible que se forme vapor. Con cada siguiente puesta en funcionamiento, los olores disminuyen y acaban desapareciendo por completo.
Estos olores, así como el posible vapor producido, no indican que el aparato esté conectado incorrectamente o que presente algún defecto, ni son perjudiciales para la salud.
Funcionamiento
Bajo la zona de cocción por inducción se encuentra una bobina de autoinducción. Cuando se conecta la zona de cocción, esta bobina genera un campo magnético que actúa directamente sobre la base de la cazuela calentándola. La zona de cocción se calienta únicamente de manera indirecta mediante el calor desprendido por la olla.
Las zonas de cocción con inducción funcionan únicamente cuando se coloca sobre las mismas menaje con base imantable (véase capítulo "Menaje").
La inducción tiene en cuenta automáticamente el tamaño del menaje colocado en la zona de cocción, es decir que funciona únicamente en la zona de la placa cubierta por la base del menaje.
La zona de cocción no funciona,
- si se conecta sin recipiente o con un recipiente inadecuado (menaje con base sin componentes imantables).
- si el diámetro de la base del menaje es demasiado pequeño.
- si el recipiente se retira de una zona de cocción conectada.
En este caso parpadea en la indicación de la zona de cocción correspondiente el símbolo y de forma alterna con 0 o el último nivel de potencia ajustado.
Si antes de transcurrir 3 minutos se coloca un recipiente adecuado, se apaga y, y puede continuar como de costumbre.
Si no se coloca recipiente alguno o éste es inadecuado, la zona o placa de cocción se desconecta automáticamente transcurridos 3 minutos.
No utilice el aparato para depositar cuchillos, tenedores, cucharas u otro tipo de objetos metálicos. Si el aparato está conectado, o bien en caso de conexión involuntaria, o si hay calor residual, existe el riesgo de que se calienten los objetos metálicos (riesgo de sufrir quemaduras).
Desconecte las zonas de cocción después de cada uso.
Ruidos
Durante el funcionamiento de una pla- ca de inducción pueden generarse los siguientes ruidos en los recipientes, de- pendiendo del material y del procesa- miento de la base:
- Pueden producirse ronroneos a altos niveles de potencia. Se suavizan o desaparecen cuando se disminuye el nivel de potencia.
- Pueden producirse crepitaciones en los recipientes que tengan la base de diferentes materiales (p. ej. base superpuesta).
- Pueden producirse silbidos, si las zonas de cocción combinadas (véase capítulo "Función Booster") están funcionando simultáneamente y los recipientes que se encuentran sobre ellas tienen la base de diferentes materiales (p. ej. base superpuesta).
- Pueden producirse chasquidos en las conexiones electrónicas, especialmente a niveles de potencia bajos.
A fin de prolongar la vida útil de la electrónica, el aparato está equipado con un ventilador de refrigeración. Si se emplea el aparato de forma intensiva, el ventilador se conecta y percibirá un zumbido. El ventilador de refrigeración puede seguir funcionando después de desconectar el aparato.
Menaje
Tipo de menaje
Es adecuado el menaje de:
- acero inoxidable con base con componentes imantables
- acero esmaltado
- hierro fundido
No es adecuado el menaje de:
- acero inoxidable con base sin componentes imantables
- aluminio, cobre
– vidrio / cerámica, loza
Si no está seguro de si una olla o una sartén es adecuada para la inducción, puede comprobarlo colocando un imán en la base del menaje. El recipiente es adecuado si el imán permanece adherido.
Tenga en cuenta que las características de uso de la base del recipiente pueden influir en la homogeneidad del resultado de la cocción.
Tamaño del recipiente
Para un uso óptimo de la zona de cocción, elija el tamaño de la olla de manera que se ajuste a la zona entre la marca interior y la marca exterior. Si la olla es menor que la marca interior, puede ser que no funcione la inducción. La zona de cocción reacciona como si no se hubiera colocado ningún recipiente de cocción.
Observe que generalmente se indica el diámetro máximo o superior de las sartenes y cazuelas. Sin embargo, lo importante en este caso es el diámetro de la base (normalmente inferior).

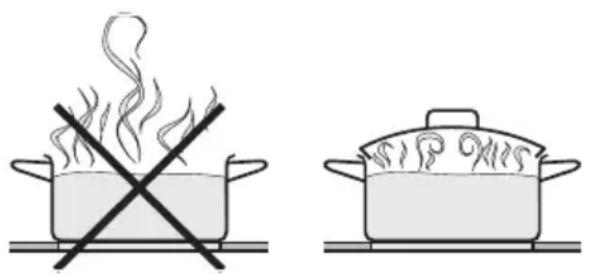

Consejo para el ahorro de energía
A ser posible, realice procesos de cocción sólo en cazuelas o sartenes tapadas. De esta forma, evitará el escape innecesario de calor.
El panel de mandos de la placa vitrocerámica está equipado con sensores electrónicos. Dichos sensores reaccionan al pulsarlos.
Las zonas de cocción se manejan presionando ligeramente los sensores correspondientes. Cada reacción de los sensores se confirma a través de una señal acústica.
Mantenga el panel de mandos libre de suciedad y de objetos colocados sobre él. De lo contrario, los sensores no reaccionan o se producen conexiones involuntarias, incluso la desconexión automática de una zona de cocción (véase capítulo "Desconexión automática de seguridad").
No coloque jamás recipientes de cocción calientes sobre los sensores, podría dañarse la electrónica situada bajo ellos.
Conexión
En primer lugar, deberá conectar la placa y, a continuación, la zona de cocción que desee utilizar.
¡En ningún caso deje de vigilar el aparato durante su funcionamiento!
Conectar la placa de cocción
■ Pulse el sensor de CONEXION/DESCONEXION ①.
En las indicaciones de todas las zonas de cocción aparece un 0. Si no se produce otra selección, la placa se desconecta por motivos de seguridad tras unos segundos.
Conectar la zona de cocción
■ Pulse una vez brevemente la indicación de la zona de cocción.
En la indicación de la zona de cocción parpadea un 0.
■ Mientras parpadee el 0, ajuste un nivel de potencia entre 1 y 9 pulsando los sensores - o +.
Si comienza presionando -, seleccionará la cocción con inicio automático de cocción (véase capítulo "Inicio automático de cocción"). Si comienza presionando +, ajustará la cocción sin inicio automático de cocción.
El nivel de potencia ajustado parpadea durante pocos segundos y después se ilumina de forma permanente.
Si quiere modificar un nivel de potencia ajustado, debe pulsar 1 vez brevemente el sensor de la zona de cocción correspondiente. Posteriormente puede modificar el nivel de potencia con - y +.
Niveles de potencia
| Proceso de cocción Rango de ajuste* | |
| Derretir mantequillaDiluir gelatina | 1 - 2 |
| Calentar una cantidad reducida de líquidosMantener calientes alimentos preparados, que se peguen fácilmenteCocinar arroz,Descongelar verduras en bloque | 3 |
| Calentar platos líquidos y semisólidosBatir cremas y salsas, p. ej. sabayóno salsa holandesaPreparar papillasPreparar tortillas y huevos fritos poco pasadosPreparar frutas | 4 |
| Descongelar productos ultracongeladosRehogar verduras, pescadoPreparar cereales | 5 |
| Cocer grandes cantidades de alimentos, p. ej. potajesCocer pasta | 6 |
| Freír suavemente (sin sobrecalentar el aceite) pescado, escalopes, salchichas, huevos fritos | 7 |
| Preparar tortillas de patatas, crepés, etc. | 8 |
| Hervir grandes cantidades de aguaCocción intensiva | 9 |
* Estos datos tienen únicamente carácter orientativo y se refieren a raciones normales para 4 personas. En el caso de cocinar con recipientes altos, sin tapa o con grandes cantidades de alimentos, el nivel de potencia necesario es mayor. Si las cantidades a preparar son menores, será necesario seleccionar un nivel de potencia menor.
Inicio automático de cocción (=AA)
Al activar la función de inicio automático de cocción, la zona de cocción se calienta automáticamente al máximo nivel de potencia (cocción intensiva) y, a continuación, reduce la potencia al nivel de cocción continuada seleccionado. El tiempo de cocción intensiva depende del nivel de cocción continuada ajustado (véase tabla).
Si se retira el recipiente durante el tiempo de cocción intensiva, se interrumpe el inicio automático de cocción. Éste continúa si antes de transcurrir 3 minutos se coloca el recipiente nuevamente sobre la zona de cocción.
| Nivel de cocción continuada | Tiempo de coc- ción intensiva en minutos y se- gundos (aprox.) |
| 1 0:15 | |
| 2 0:15 | |
| 3 0:25 | |
| 4 0:50 | |
| 5 2:00 | |
| 6 5:50 | |
| 7 2:50 | |
| 8 2:50 | |
| 9 | - |
Activar el inicio automático de cocción
■ Mientras en el display de la zona de cocción parpadee un 0, pulse ligera-mente el sensor - hasta que aparezca el nivel de cocción continuada deseado, p. ej. 6.
Durante el tiempo de inicio de cocción se ilumina un piloto de control al lado del nivel de cocción continuada. Una vez transcurrido el tiempo, este piloto se apaga.
El nivel de cocción continuada puede disminuirse o incrementarse en cada momento durante el tiempo de cocción intensiva con el sensor + o -. El tiempo de cocción intensiva variará correspondientemente.
Función Booster
Todas las zonas de cocción disponen de la función Booster.
La función Booster aumenta la potencia para calentar rápidamente grandes cantidades, p. ej. agua para cocer pasta. Si la función está conectada, las zonas de cocción funcionan durante un tiempo de 10 minutos al nivel de potencia 9 con una potencia adicionalmente elevada.
La función Booster sólo puede utilizar-se simultáneamente en dos zonas de cocción, una del lado izquierda y otra del lado derecho.
Si se conecta el Booster cuando
- no hay ajustado ningún nivel de potencia, cuando termine la función Booster o si se desconecta antes de tiempo, se cambia automáticamente al nivel de potencia 9;
- hay ajustado un nivel de potencia, cuando termine la función Booster o si se desconecta antes de tiempo, se cambia automáticamente al nivel de potencia seleccionado previamente.
Si se retira el recipiente durante el tiempo de la función Booster se interrumpe la función Booster. Ésta continúa si antes de transcurrir 3 minutos se coloca el recipiente nuevamente sobre la zona de cocción.
La potencia para la función Booster sólo puede proporcionarse si durante el tiempo del Booster se resta una parte de la potencia de otra zona de cocción. Por este motivo, como se muestra en la figura, siempre estarán conectadas dos zonas de cocción:
Conectando la función Booster se con- sigue lo siguiente:
- Se desconecta el inicio automático de cocción que pudiera estar programado para las zonas de cocción conectadas entre sí.
- En la zona de cocción correspondiente se reduce, dado el caso, el nivel de potencia.
Conectar la función Booster
■ Pulse el sensor de la zona de cocción correspondiente.
■ Pulse el sensor B.
En el indicador de la zona de cocción comienza a parpadear una P y se ilumina el piloto de control del Booster.
Transcurridos unos segundos, la P se ilumina de manera constante y el piloto de control se apaga.
Desconectar la función Booster
■ Pulse el sensor de la zona de cocción correspondiente.
■ Pulse el sensor B o el - de la zona de cocción correspondiente.
Desconexión e indicación de calor residual
Desconectar zona de cocción
■ Pulse 2 veces brevemente el sensor de la zona de cocción correspondiente.
En la indicación de la zona de cocción parpadea durante unos segundos un 0. Si la zona de cocción aún permanece caliente, poco después se muestra el calor residual.
Desconectar la placa de cocción
■Pulse el sensor de CONEXION/DESCONEXION ①.
De este modo, todas las zonas de coc- ción quedarán desconectadas y, en las indicaciones de las zonas de cocción aún calientes, aparecerá la indicación de calor residual correspondiente.
Las barras de la indicación de calor residual se apagarán sucesivamente de acuerdo con el progreso del enfriamiento de las zonas de cocción. La última barra no se apagará, hasta que se pueda tocar la zona de cocción sin peligro.
Las barras de la indicación de calor también reaccionan si se coloca un recipiente caliente sobre una zona de cocción desconectada.
Mientras las indicaciones de calor residual estén iluminadas, no toque las zonas de cocción y no deposite objetos sensibles al calor sobre las mismas.
¡Peligro de quemaduras y de incen- dio!
Bloqueo
Para evitar que la placa y las zonas de cocción se conecten involuntariamente o que se modifiquen los ajustes realizados, el aparato está equipado con la función "Bloqueo".
Este bloqueo podrá activarse tanto con la placa desconectada como durante el funcionamiento.
Si se activa la función "Bloqueo" cuando la placa está desconectada, ya no será posible conectarla.
Si se activa la función "Bloqueo" durante el funcionamiento, la placa podrá manejarse sólo parcialmente:
- Los niveles de potencia de las zonas de cocción ya no pueden modificarse.
- Las zonas de cocción y la placa podrán desconectarse pero, a continuación, no podrán conectarse.
En caso de que la placa de cocción esté bloqueada, la confirmación acústica al pulsar un sensor es ligeramente más prolongada que la confirmación acústica normal.
El bloqueo se desactiva en caso de corte de la corriente eléctrica.
Activar
■ Pulse al mismo tiempo las teclas - y + hasta que se emita una señal.
Desactivar
■ Pulse al mismo tiempo las teclas - y + hasta que se emita una señal.
Desconexión de seguridad
La placa dispone de una desconexión de seguridad.
Para un tiempo excesivo de funcionamiento
Si una zona de cocción permanece en funcionamiento durante un tiempo inusualmente largo (véase la tabla), sin variación alguna del nivel de potencia, la placa se desconectará automáticamente, quedando iluminada la indicación de calor residual correspondiente.
Si desea poner la zona de cocción nuevamente en funcionamiento, conéctela de la forma habitual.
| Niveles de potencia | Tiempo de funcionamiento máximo en horas |
| 1 | 10 |
| 2 | 10 |
| 3 | 5 |
| 4 | 4 |
| 5 | 3 |
| 6 | 3 |
| 7 | 2 |
| 8 | 2 |
| 9 | 1 |
Si se cubren los sensores
Si uno o más sensores están cubiertos durante más de 10 segundos aprox., por ejemplo, por contacto con los dedos, alimentos rebosados o algún objeto, la placa de cocción se apaga automáticamente. Al mismo tiempo, en las indicaciones de las zonas de cocción aún calientes aparece el símbolo de calor residual.
■ Limpie el panel de mandos y retire los objetos colocados sobre él.
■ Vuelva a conectar la placa pulsando el sensor ①de CONEXIÓN/DESCONEXIÓN. Ya puede volver a ponerla en funcionamiento de la forma habitual.
Protección contra sobrecalentamiento
Todas las bobinas de autoinducción y los disipadores de calor de la electrónica disponen de una protección contra sobrecalentamiento. Antes de que las bobinas de autoinducción o los disipadores de calor de la electrónica se sobrecalenten, la protección contra sobrecalentamiento activa una de las siguientes medidas para la zona de cocción correspondiente o para la placa completa:
- Se interrumpe una función Booster conectada.
- Se reduce el nivel de potencia ajustado.
- Si se ve afectada una bobina de autoinducción, la zona de cocción correspondiente se desconecta automáticamente.
Sólo cuando la bobina de autoinducción se ha enfriado lo suficiente es posible volver a poner en funcionamiento la zona de cocción de la forma habitual.
- Si se ve afectado un disipador de calor, las zonas de cocción afectadas se desconectan automáticamente.
Sólo cuando se haya enfriado suficientemente el disipador de calor, puede poner en funcionamiento las zonas de cocción de la forma habitual.
La protección contra sobrecalentamiento se puede activar cuando
- se calienta el recipiente de cocción vacío.
- se calienta grasa o aceite a altos niveles de potencia.
- la parte inferior del aparato no está suficientemente ventilada.
Si la protección contra sobrecalentamiento se dispara de nuevo a pesar de haber eliminado la causa, llame al Servicio Post-Venta.
⚠️ No utilice jamás para la limpieza un aparato de limpieza a vapor. El vapor podría penetrar en los componentes eléctricos y ocasionar un cortocircuito.
Se recomienda limpiar todo el aparato después de cada uso. Para ello, deje que el aparato se enfríe.
Después de limpiar la placa con una bayeta húmeda, es imprescindible se-carla con un paño, así evitará que se formen residuos de cal.
A fin de evitar daños en las superficies, nunca utilice
- productos de limpieza que contengan sosa, álcali, amoniaco, ácidos o cloruros,
- productos de limpieza descalcificadores,
- quitamanchas, desoxidantes,
- productos de limpieza abrasivos, líquidos o en polvo, o piedras de limpieza,
- productos de limpieza que contengan disolventes,
- productos de limpieza para lavavajillas,
- sprays para grill u hornos,
- limpiacristales,
- estropajos y cepillos duros y abrasivos (p. ej., los especiales para cazuelas), o aquellos que contengan restos de productos de limpieza abrasivos,
- objetos afilados (para que no resulten dañadas las juntas situadas entre el cerco y la vitrocerámica, o entre el cerco y la encimera).
Vitrocerámica
Elimine la suciedad que se desprenda fácilmente con una bayeta húmeda y la suciedad firmemente adherida con un rascador de cristal.
A continuación, limpie la placa con un producto especial de limpieza para vitrocerámica y para acero (véase capítulo "Accesorios especiales") y con papel de cocina o un paño limpio. No aplique el limpiador sobre una placa caliente, porque pueden aparecer manchas. Observe las indicaciones del fabricante del producto de limpieza.
Finalmente, repase la placa de cocción con una bayeta húmeda y séquela. Asegúrese de eliminar todos los restos del producto de limpieza. Dichos restos se queman en los procesos de cocción posteriores y dañan la vitrocerámica.
Las manchas provocadas por residuos de cal, agua y restos de aluminio (manchas de color metálico) pueden eliminarse con el producto de limpieza para vitrocerámica y acero inoxidable.
Si cae azúcar, plástico o papel de aluminio sobre la placa caliente, desconecte el aparato. Elimine estas sustancias inmediatamente, es decir con la placa caliente, de la zona de cocción utilizando un rascador de cristal. Precaución: ¡Peligro de sufrir quemaduras! A continuación, limpie la zona de cocción una vez se haya enfriado, de la manera expuesta anteriormente.
Es posible modificar las programaciones del aparato.
■ Estando la placa desconectada, pulse simultáneamente el sensor de CONEXIÓN/DESCONEXIÓN de la placa ① y el sensor para el Booster B hasta que en la indicación de la zona de cocción aparezcan P (programa), 5 (estado) y números. Indican el ajuste actual.
Ajustar el programa:
■ Pulse el sensor de la zona de cocción delantera izquierda.
El número correspondiente comienza a parpadear.
■ Ajuste el programa deseado pulsando los sensores + o -.
Ajustar el estado:
■ Pulse el sensor de la zona de cocción delantera derecha.
El número correspondiente comienza a parpadear.
■ Ajuste el estado deseado pulsando los sensores + o -.
Para guardarlos ajustes nuevos pulse el sensor B hasta que las indicaciones se apaguen.
En caso de que no deseara guardar las modificaciones, pulse el sensor de CONEXIÓN /DESCONEXIÓN hasta que se apaguen las indicaciones.
| Programa Esta- | do* | Ajuste |
| P 0 Función Demo y ajuste de fábrica | S 0 Función Demo conectadaS 1Función Demo desconectadaS 9 Restablecimiento de los ajustes de fábrica | |
| P 1 Señal de confirmación al pulsar un sensor | S 0 desconectadaS 1conectada |
* El ajuste de fábrica está indicado en negrita.
⚠ Las reparaciones en aparatos eléctricos se realizarán exclusivamente por un técnico autorizado. La realización de reparaciones inadecuadas puede originar graves peligros para el usuario.
¿Qué hacer si ...
... resulta imposible conectar la placa o las zonas de cocción?
Compruebe si
- el recipiente de cocción es adecuado.
- está activado el "Bloqueo". Si fuese así, desconéctelo (véase capítulo "Bloqueo" y "Ajustes básicos").
- se ha disparado el fusible de la instalación doméstica.
Si no pudiera solucionar el problema de esta forma, desconecte el aparato durante aprox. 1 minuto de la red eléctrica. Para ello
- desconecte el interruptor del correspondiente fusible, desenrosque completamente el fusible roscado o
- desconecte el interruptor de seguridad FI (diferencial).
En el caso de que aún no pudiera poner en funcionamiento el aparato después de conectar o enroscar nueva-mente el fusible o el diferencial, póngase en contacto con el Servicio Post-Venta.
... aparecen olores o vapores durante el funcionamiento de una placa de cocción nueva?
Estos olores, así como el posible vapor producido, no indican que el aparato esté conectado incorrectamente o que presente algún defecto, ni son perjudiciales para la salud.
... la placa puede conectarse y se pueden realizar ajustes, pero las zonas de cocción no se calientan?
Compruebe si el aparato se encuentra en la función demo (véase capítulo "Ajustes básicos").
... aparece una ¿ en la indicación de la zona de cocción?
Compruebe si
- la zona de cocción vacía permanece conectada involuntariamente.
- el recipiente de cocción colocado sobre la placa es adecuado para la inducción y es suficientemente grande (véase capítulo "Menaje").
... se desconecta automáticamente una única zona de cocción o la placa completa?
Se ha disparado la desconexión de seguridad o la protección contra sobrecalentamiento (véase el capítulo "Desconexión automática de seguridad", "Protección contra sobrecalentamiento").
... aparece una de las siguientes anomalías:
- La función "Booster" se interrumpe automáticamente con anticipación.
- Se reduce el nivel de potencia ajustado.
- La placa no funciona de la forma habitual con el nivel de potencia ajustado.
Se ha disparado la protección contra sobrecalentamiento (véase capítulo "Protección contra sobrecalentamiento")
... estando conectado el inicio automático de cocción el contenido del recipiente de cocción no comienza a hervir o hierve muy poco?
El motivo puede ser que
- se estén calentando grandes cantidades de alimentos.
- el recipiente sea un mal conductor de calor.
Seleccione un nivel de cocción continuada mayor o comience la cocción al máximo nivel de potencia y, a continuación, reduzca la potencia manualmente.
... el ventilador de enfriamiento permanece en funcionamiento después de realizar la desconexión?
¡No se trata de ninguna anomalía! El ventilador permanece en funcionamiento hasta que el aparato se haya enfriado y se desconecta de forma automática.
Los aparatos Miele se desarrollan con la exigencia de obtener los mejores resultados y satisfacer plenamente a sus propietarios durante largo tiempo. Para conseguir este objetivo, todos los factores deben combinarse juntos a la perfección. Por eso, Miele ha preparado un amplio surtido de accesorios que se adapta perfectamente a nuestros aparatos. Los productos de mantenimiento son adecuados para el aparato correspondiente.
Estos y muchos otros productos podrá solicitarlos por Internet:
No obstante, también podrá adquirirlos a través del Servicio Post-venta de Miele (consulte el reverso) o en su distribuidor Miele.
Batería de cocina y de asar
Recipientes de diferentes tamaños
Sartén para salteado con tapa
Sartén antiadherente
Wok
Bandeja para asar
Productos de mantenimiento
Limpiador para vitrocerámica y acero inoxidable 250 ml
Elimina suciedad persistente, residuos de cal y restos de aluminio.
Paño multiuso de microfibra
Elimina las huellas dactilares y la suciedad leve
Con el fin de evitar daños en el aparato, éste se instalará después de montar los armarios superiores y la campana extractora.
Los contrachapados de la encimera deben estar tratados con pegamento termorresistente (100 °C), para que no se desprendan ni se deformen. También los listones terminales de la pared deben ser termorresistentes.
La instalación y el montaje de estos aparatos en lugares no fijos (p. ej. en barcos) deberán llevarse a cabo únicamente por establecimientos o personal autorizados, siempre y cuando queden garantizadas las condiciones necesarias para el uso seguro del aparato.
No está permitido el montaje de la placa de cocción sobre congeladores, lavavajillas, lavadoras o secadoras.
▶ Esta placa sólo debe montarse sobre cocinas y hornos que estén equipados con un sistema de refrigeración de vahos.
Debe asegurase que, tras el montaje, el cable de conexión a red del aparato no esté en contacto con la chapa de fondo y expuesto a cargas mecánicas.
Deben respetarse las distancias de seguridad detalladas en las siguientes páginas.
No utilice ningún tipo de producto sellador, excepto si está expresamente indicado. La junta selladora del aparato garantiza una perfecta unión con la encimera (véase capítulo "Indicaciones generales para el empotramiento").
Todas las dimensiones se indican en mm
Advertencias de seguridad para el montaje
Distancia de seguridad en la parte superior
Entre el aparato y una campana extractora colocada encima se ha de mantener la distancia de seguridad indicada por el fabricante de la campana.
Si faltaran los datos del fabricante de la campana o si se hubiera instalados sobre el aparato materiales fácilmente inflamables (p. ej. una balda), esta distancia de seguridad ha de ser como mínimo de 760 mm.
Si se indicaran diferentes distancias de seguridad en las instrucciones de manejo y de montaje para los distintos aparatos situados bajo la campana extractora, p. ej. placas de gas o eléctricas, se optará siempre por la mayor de ellas.

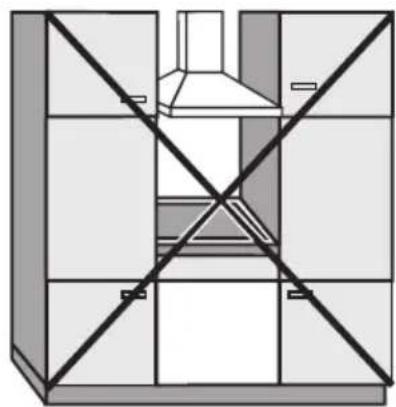

Distancia de seguridad lateral y trasera
Al colocar una placa, ésta puede colindar en uno de sus laterales y en su parte posterior con armarios o con paredes de la estancia de cualquier altura. Sin embargo, junto al otro lateral, no puede estar situado ningún mueble o aparato de mayor altura que la placa (véanse dibujos).
Deben mantenerse, al menos, las siguientes distancias de seguridad:
- 50 mm a la derecha o la izquierda entre el hueco de la encimera y el mueble contiguo (p. ej. armario superior).
- 50 mm entre el hueco de la encimera y la pared posterior.
Distancia de seguridad por debajo
Para garantizar la ventilación del aparato debe dejarse por debajo una distancia mínima con un horno, entrepaño o cajón.
La distancia mínima a partir del borde inferior de la placa de cocción hasta
- el borde superior del horno debe ser de 15 mm.
- el borde superior del entrepaño debe ser de 15 mm.
En la zona trasera debe dejarse una hendidura de 10 mm para el cable de conexión a red. - el suelo del cajón debe ser de 75 mm.
Distancia de seguridad con revestimiento del hueco
Debe mantenerse una distancia mínima de 50 mm entre el revestimiento del hue- co y el hueco de empotramiento.
Esta distancia es necesaria únicamente, si el revestimiento del hueco es de ma- dera o de otro material inflamable. En el caso de materiales no inflamables (metal, azulejos de cerámica o similares) es posible restar de esta medida el valor del grosor del material de revestimiento. Las temperaturas elevadas pueden destruir o deformar los materiales.
Placas a nivel de la encimera
①Mampostería
②Revestimiento del hueco
③ Perfil de unión de encimera a pared
④Encimera
⑤Hueco de empotramiento
⑥ Distancia mínima de 50 mm

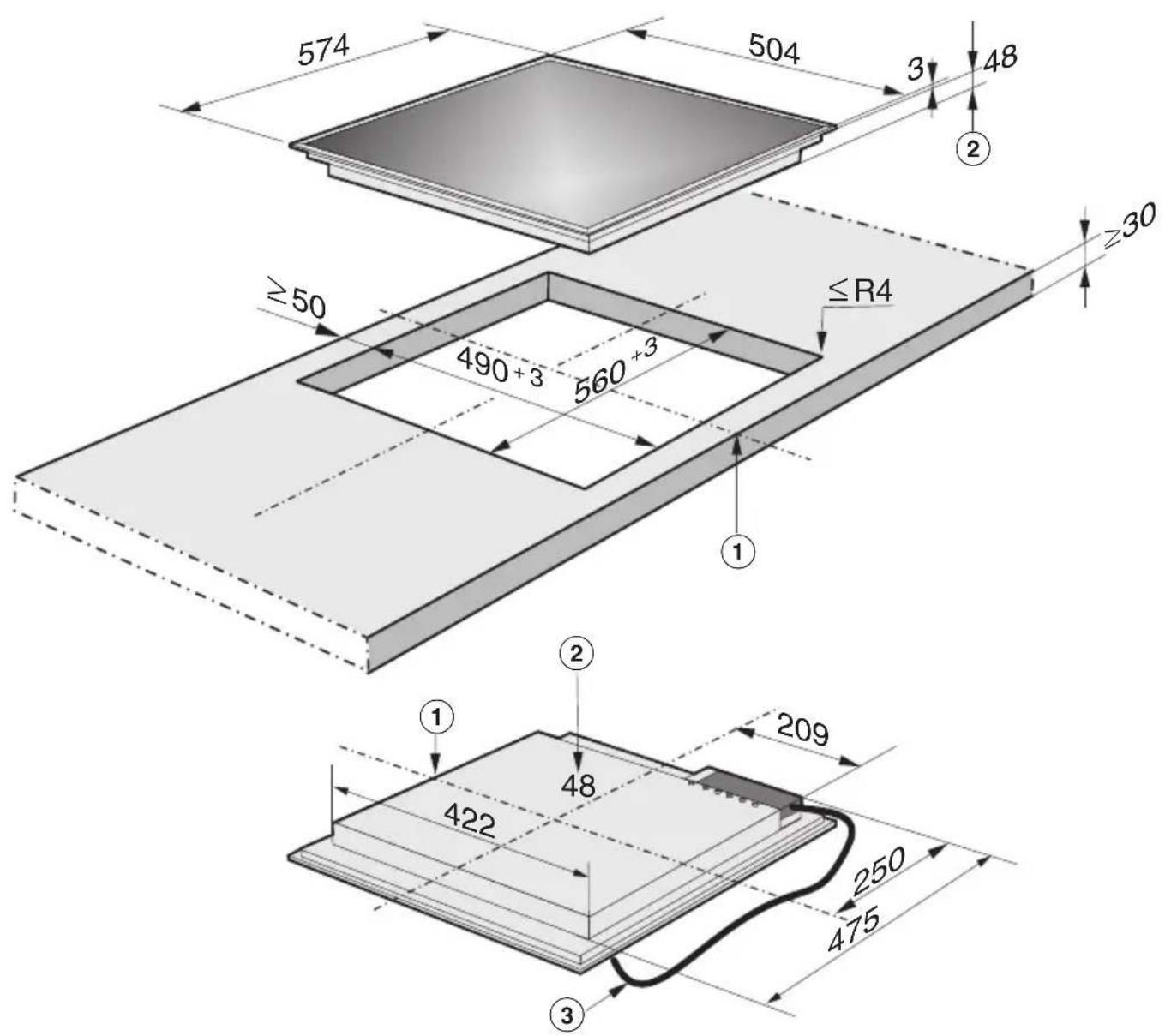

KM 5940
①Parte frontal
②Perfil de la placa
③ Cable de conexión a red, L = 1440 mm
KM 5950
①Parte frontal
②Perfil de la placa
③ Cable de conexión a red, L = 1440 mm
Preparar la encimera
■ Haga el hueco de la encimera siguiendo las medidas indicadas en el dibujo acotado.
Mantenga la distancia mínima con respecto a la pared trasera así como a un lateral, ya sea a la derecha o a la izquierda.
Véase capítulo "Advertencias de seguridad para el montaje".
- Es conveniente sellar las superficies del hueco de la encimera de madera con barniz especial, con caucho de silicona o con resina fundida, a fin de evitar que éstas se hinchen por humedad.
Los materiales empleados deberán ser resistentes a altas temperaturas.
Si durante la instalación se observa que la junta del cerco no está correctamente colocada en las esquinas sobre la encimera, se pueden repasar cuidadosamente los radios de las esquinas, ≤ R4, con una sierra de calar.
Para el montaje del aparato no se precisan muelles opresores, con una junta selladora adecuada se consigue un asiento fijo sin deslizamiento de la placa en el hueco. La ranura entre el cerco y la encime-ra se reduce pasado algún tiempo.
Colocar la placa
■ Pase hacia abajo el cable de conexión a red de la placa a través del hueco de empotramiento.
■ Coloque la placa centrada en el hue-co de empotramiento. Cerciórese de que la junta de la placa descansa sobre la encimera. Únicamente así se garantiza que la placa quede sellada herméticamente. No utilice ningún producto sellador.
■ Conecte la placa a la red eléctrica.
■ Compruebe el funcionamiento de la placa.
Indicaciones generales para el empotramiento
No utilice ningún tipo de producto sellador, excepto si está expresamente indicado. La junta situada debajo del borde de la parte superior del aparato garantiza una perfecta unión con la encimera.
¡Queda prohibido utilizar un producto sellador entre el cerco de la parte superior del aparato y la encimera! De lo contrario, en caso de necesitar reparación, sería muy difícil desmontar la placa y el cerco o la encimera podrían resultar dañados.
La conexión del aparato a la red eléctrica y el cambio del cable de la conexión a la red deberá llevarse a cabo por un técnico autorizado de confianza que se atenga exactamente a las normativas nacionales, así como a las normas adicionales de las compañías eléctricas del lugar de emplazamiento del aparato.
El fabricante no se hace responsable de los daños que se deriven directa o indirectamente del montaje o la conexión eléctrica incorrectos.
El fabricante tampoco se hace responsable de los daños derivados de la falta de una toma de tierra o por la interrupción de la misma (p. ej. descarga eléctrica).
¡Después de realizar el montaje deberá quedar garantizada la protección contra contactos involuntarios con los componentes eléctricos del aparato!
Potencia nominal total
Véase la placa de características
Conexión y fusible
Encontrará los datos de conexión necesarios en la placa de características. Estos datos deben coincidir con los de la red.
Tensión entre fases AC 230 V / 50 Hz Interruptor de sobrecarga 16 A Característica de disparo del tipo B o C
Encontrará más información sobre las posibilidades de conexión en el esque-ma de conexión.
Interruptor diferencial
Para aumentar la seguridad la VDE y la ÖVE recomiendan conectar el aparato contra derivaciones a masa con un diferencial de 30 mA.
En el caso de una sensibilidad ≤ 100 mA puede producirse el disparo del interruptor FI si no se ha utilizado el aparato durante un tiempo prolongado.
Interruptores
¡El aparato debe poder desconectarse de la red en todos los polos mediante interruptores! (¡En desconexión, debe existir una abertura de contacto de 3 mm como mínimo!) Como interruptores podrán emplearse limitadores e interruptores de seguridad.
Desconexión de la red
Para la desconexión de la red eléctrica del aparato, siga las siguientes instrucciones, en función de las características de la instalación eléctrica del lugar de emplazamiento:
- Fusibles roscados:
Extraiga completamente los fusibles de los alojamientos. o:
- Pulse el botón de control (rojo) de los fusibles automáticos roscados hasta que salte el botón medio (negro). o:
- Fusibles automáticos fijos
(jinterruptor de corriente, mín. T i p o B o C ! ) : Coloque el interruptor de palanca de 1 (conectado) a 0 (desconectado). o:
- Interruptor diferencial FI
conmute el interruptor principal de 1 (conectado) a 0 (desconectado) o pulse la tecla de prueba.
Una vez desconectada la red deberá asegurarse para evitar que pueda conectarse de nuevo.
Cable de conexión
El aparato debe conectarse con un cable de conexión a red tipo H 05 VV-F (con aislamiento de PVC) con la sec- ción transversal apropiada de acuerdo con el esquema de conexiones.
Encontrará más información sobre las posibilidades de conexión en el esquema de conexión.
Consulte los datos correspondientes a la tensión de conexión admitida para el aparato así como la potencia nominal en la placa de características.
Cambiar el cable de conexión
Al cambiar el cable de conexión, debe utilizarse únicamente el cable especial del tipo H 05 VV-F (con aislamiento de PVC), el cual puede obtenerse a través del fabricante o del Servicio Post-venta. El cable de conexión a red sólo debe cambiarlo un técnico especialista que conozca exactamente y cumpla escrupulosamente las leyes nacionales y la normativa adicional de las compañías eléctricas locales.
Los datos de conexión necesarios es- tán indicados en la placa de caracterís- ticas.
El cable de puesta a tierra debe atornillarse en la conexión identificada ⏚.
Esquema de conexión
Servicio Post-Venta, placa de características
En caso de anomalías que no pueda solucionar Vd. mismo, póngase en contacto con
- su distribuidor Miele o
- el Servicio Post-Venta de Miele.
El número de teléfono del Servicio Post-Venta se encuentra al reverso de las presentes instrucciones de manejo.
El Servicio Post-Venta necesitará el nombre del modelo y el número de fabricación del aparato. Encontrará ambos datos en la placa de características adjunta.
Pegue aquí la placa de características adjunta. Obsérvese que la denominación del modelo deberá coincidir con los datos de la portada de estas instrucciones.
Estimada/o cliente:
Si Vd. necesita estas instrucciones de manejo en Alemán o Inglés (en caso de estar disponibles), por favor indique el modelo de la máquina, el número de fabricación, el idioma deseado y su dirección en la tarjeta de respuesta en la parte inferior y envíela con estos datos directamente a:
Modelo de la máquina:
Modell:
Model No.:
Número de fabricación:
Fabrikationsnummer:
Idioma de las instrucciones de manejo:
Teléfono/Telefonnummer/Tel No.
FRANQUEO
Miele, S.A.
Carretera de Fuencarral, 20
(Polígono industrial)
28108 Alcobendas (Madrid)
Miele, S.A.
Carretera de Fuencarral, 20
28108 Alcobendas (Madrid)
Tlf.: 91 623 20 00
Fax: 91 662 02 66
Internet: http://www.miele.es
E-mail: miele@miele.es
Teléfono Servicio Postventa / Atención al Cliente: 902 398 398
E-mail Servicio Post-venta: spv@miele.es
E-mail Atención al Cliente: miele@miele.es
Teléfono Servicio de Atención al Distribuidor: 902 878 209
Servicios concertados en todas las capitales y poblaciones importantes.
Chile
Miele Ltda.
Avenida Vitacura 3285
Vitacura- SANTIAGO DE CHILE
Tel.: +56 2 2077171
Fax: +56 2 2065676
Internet: www.miele.cl
E-Mail: info@miele.cl
Alemania
Miele & Cie. KG
- Instrucciones de manejo y montaje
- Placas vitrocerámicas de inducción
- KM 5940
- KM 5950
- Indice
- Descripción del aparato 4
- Advertencias e indicaciones de seguridad 8
- Su contribución a la protección del medio ambiente....13
- Antes de la primera utilización 14
- Inducción 15
- Manejo....18
- Dispositivos de seguridad 24
- Limpieza y mantenimiento 27
- Ajustes básicos 29
- Panel de mandos
- Sensores para:
- Indicación de la zona de cocción
- Uso apropiado
- Niños en casa
- Seguridad técnica
- Eliminación del embalaje de transporte
- Reciclaje de aparatos inservibles
- Primera limpieza
- Puesta en funcionamiento
- Funcionamiento
- Ruidos
- Menaje
- Tipo de menaje
- Tamaño del recipiente
- Consejo para el ahorro de energía
- Conexión
- Conectar la placa de cocción
- Conectar la zona de cocción
- Inicio automático de cocción (=AA)
- Activar el inicio automático de cocción
- Función Booster
- Conectar la función Booster
- Desconectar la función Booster
- Desconexión e indicación de calor residual
- Desconectar zona de cocción
- Desconectar la placa de cocción
- Bloqueo
- Activar
- Desactivar
- Desconexión de seguridad
- Para un tiempo excesivo de funcionamiento
- Si se cubren los sensores
- Protección contra sobrecalentamiento
- A fin de evitar daños en las superficies, nunca utilice
- Vitrocerámica
- Ajustar el programa:
- Ajustar el estado:
- ¿Qué hacer si ...
- ... resulta imposible conectar la placa o las zonas de cocción?
- Compruebe si
- ... aparecen olores o vapores durante el funcionamiento de una placa de cocción nueva?
- ... la placa puede conectarse y se pueden realizar ajustes, pero las zonas de cocción no se calientan?
- ... aparece una ¿ en la indicación de la zona de cocción?
- ... se desconecta automáticamente una única zona de cocción o la placa completa?
- ... aparece una de las siguientes anomalías:
- ... estando conectado el inicio automático de cocción el contenido del recipiente de cocción no comienza a hervir o hierve muy poco?
- ... el ventilador de enfriamiento permanece en funcionamiento después de realizar la desconexión?
- Batería de cocina y de asar
- Productos de mantenimiento
- Limpiador para vitrocerámica y acero inoxidable 250 ml
- Paño multiuso de microfibra
- Advertencias de seguridad para el montaje
- Distancia de seguridad en la parte superior
- Distancia de seguridad lateral y trasera
- Distancia de seguridad por debajo
- Distancia de seguridad con revestimiento del hueco
- Preparar la encimera
- Colocar la placa
- Indicaciones generales para el empotramiento
- Potencia nominal total
- Conexión y fusible
- Interruptor diferencial
- Interruptores
- Desconexión de la red
- - Fusibles roscados:
- - Fusibles automáticos fijos
- - Interruptor diferencial FI
- Cable de conexión
- Cambiar el cable de conexión
- Servicio Post-Venta, placa de características
- Estimada/o cliente:
- Miele, S.A.
- Chile
- Alemania
Marca : MIELE
Modelo : KM 5940
Categoría : Cocina
