Tipo de producto	Kit de capacitores
Modelo	E1000-16R
Marca	Steren
Cantidad de piezas	16 capacitores
Rango de capacidad	1 pF a 1000 µF (incluye valores como 10 µF, 100 µF, etc.)
Voltaje máximo	50 V a 630 V según el capacitor
Tolerancia	±5%, ±10%, ±20% (marcado con letras J, K, M)
Tipos incluidos	Electrolítico de aluminio, cerámico, tantalio, poliéster
Aplicaciones	Reparación de tarjetas electrónicas, circuitos de acoplamiento, filtrado
Almacenamiento	En caja organizadora
Dimensiones del paquete	Aprox. 10 x 6 x 2 cm
Peso	Aprox. 50 g
Alimentación	No requiere (componente pasivo)
Seguridad	Descargar antes de manipular; respetar polaridad en electrolíticos
Mantenimiento	Guardar en lugar seco y fresco

Preguntas frecuentes - E1000-16R Steren

¿Cómo se descarga un capacitor de forma segura?

Para descargar un capacitor, coloque una resistencia (por ejemplo, 1 kΩ) entre sus terminales durante unos segundos. También puede hacer cortocircuito con un destornillador aislado, pero con precaución para evitar chispas.

¿Cómo saber si un capacitor aún almacena energía?

Use un multímetro en modo de voltaje DC (VDC). Coloque las puntas en las terminales del capacitor; si mide algún voltaje, aún tiene carga. Descárguelo antes de manipular.

¿Todos los capacitores tienen polaridad?

No. Los capacitores electrolíticos (de aluminio y tantalio) sí tienen polaridad y deben conectarse respetando el signo. Los cerámicos y de poliéster no tienen polaridad.

¿Qué significa la marca '104' en un capacitor?

'104' indica capacidad en picofaradios (pF): los dos primeros dígitos (10) son cifras significativas y el tercero (4) es el número de ceros. Así, 104 = 100,000 pF = 0.1 µF.

¿Cómo interpretar el código de voltaje en un capacitor?

El código de voltaje consta de un número y una letra (ej. 2E). Según la tabla: 1H=50V, 2A=100V, 2T=150V, 2D=200V, 2E=250V, 2G=400V, 2J=630V.

¿Qué significa la letra de tolerancia en un capacitor?

Las letras indican tolerancia: F=±1%, G=±2%, H=±3%, J=±5%, K=±10%, M=±20%. Por ejemplo, un capacitor marcado 'K' tiene tolerancia del ±10%.

¿Puedo reemplazar un capacitor por otro de mayor voltaje?

Sí, siempre que el voltaje del reemplazo sea igual o mayor al original. Nunca use un capacitor de menor voltaje, ya que podría fallar o explotar.

¿Qué cuidados debo tener al soldar capacitores?

Evite sobrecalentar las terminales; suelde rápidamente (máximo 2-3 segundos). Para capacitores electrolíticos, respete la polaridad y no exceda la temperatura máxima de soldadura.

¿Cómo elegir el capacitor adecuado para un circuito?

Considere la capacitancia requerida, voltaje máximo, tolerancia, tipo (electrolítico, cerámico, etc.) y tamaño físico. Revise el esquema o la pieza original.

¿Qué hacer si un capacitor electrolítico se invierte?

Si se conecta con polaridad inversa, el capacitor puede calentarse, liberar gas o explotar. Siempre verifique la polaridad antes de soldar.

MANUAL DE USUARIO E1000-16R Steren

Tips de Uso y aplicación de los capacitores

De cierta forma un capacitor, también llamado condensador, es como una batería ya que aunque trabajan de forma diferente, ambos sirven para almacenar energía eléctrica.

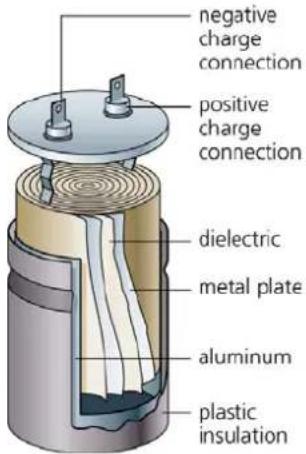

Dentro de un capacitor hay dos terminales que están conectadas a unas placas metálicas, las cuales a su vez están separadas por un material no conductivo que se le conoce como dieléctrico.

La unidad en la cual se mide la capacidad de almacenamiento de un capacitor es el faradio (da clic aquí para ver tabla de equivalencias) y su símbolo general es:

Pero existen más símbolos de capacitores, los cuales podrás encontrar dando clic aquí.

Valores equivalentes de capacitancia en diferentes unidades

pF	nF	μF	pF	nF	μF
1	0.001	0.000001	1800	1.8	0.0018
1.5	0.0015	0.0000015	2200	2.2	0.0022
3	0.003	0.000003	2700	2.7	0.0027
3.3	0.0033	0.0000033	3300	3.3	0.0033
4	0.004	0.000004	3900	3.9	0.0039
4.7	0.0047	0.0000047	4700	4.7	0.0047
6	0.006	0.000006	5600	5.6	0.0056
6.8	0.0068	0.0000068	6800	6.8	0.0068
10	0.01	0.00001	8200	8.2	0.0082
12	0.012	0.000012	10000	10	0.01
15	0.015	0.000015	12000	12	0.012
22	0.022	0.000022	15000	15	0.015
27	0.027	0.000027	18000	18	0.018
33	0.033	0.000033	22000	22	0.022
39	0.039	0.000039	27000	27	0.027
47	0.047	0.000047	33000	33	0.033
56	0.056	0.000056	39000	39	0.039
68	0.068	0.000068	47000	47	0.047
82	0.082	0.000082	56000	56	0.056
100	0.1	0.0001	68000	68	0.068
120	0.12	0.00012	82000	82	0.082
150	0.15	0.00015	100000	100	0.1
220	0.22	0.00022	120000	120	0.12
270	0.27	0.00027	150000	150	0.15
330	0.33	0.00033	180000	180	0.18
390	0.39	0.00039	220000	220	0.22
470	0.47	0.00047	270000	270	0.27
560	0.56	0.00056	330000	330	0.33
680	0.68	0.00068	470000	470	0.47
820	0.82	0.00082	560000	560	0.56
1000	1	0.001	680000	680	0.68
1200	1.2	0.0012	820000	820	0.82
1500	1.5	0.0015	1000000	1000	1

Prefijos
Símbolo	Nombre	Valor
μ	micro	1x10-6
n	nano	1x10-9
p	pico	1x10-12

Para explicar de forma sencilla como trabaja, consideremos que tenemos un capacitor conectado a una fuente de voltaje como una batería. Al hacer esto el capacitor empieza a cargarse porque se presenta un flujo de electrones hacia y desde las placas internas del condensador. Cuando los electrones llegan a la placa negativa del capacitor, lentamente se empieza a cargar el electrodo hasta que este alcanza la capacidad máxima del dieléctrico.

Cuando quitamos la fuente de voltaje del capacitor y cerramos el circuito entre sus terminales con una carga, los electrones almacenados empiezan a fluir hasta que el capacitor se descarga completamente.

V_in=Voltaje de alimentación
El tiempo de descarga va ha depender de la carga del circuito

Existen diferentes tipos de capacitores, entre los cuales se encuentran:

• Capacitor eléctrico de aluminio
• Capacitor de Tantalio
• Capacitor eléctrico de cerámica
• Capacitores de papel y plástico
• Micas y vidrios

Tips en el manejo de los capacitores

1.- ¿Cómo descargo un capacitor?

Para descargar un capacitor, es necesario poner una carga entre las terminales, considerando como carga una resistencia normal. También se puede poner en corto las terminales, aunque para esto se debe tener mucho cuidado.

2.- ¿Cómo se si aún almacena energía un capacitor?

Dado que la función del capacitor es la de almacenar voltaje, mientras no se tenga una carga conectada a el la energía quedará almacenada, por lo cual mediante el uso de un multímetro en modo de VDC, se colocan las puntas de este en las terminales del capacitor y nos deberá medir el voltaje almacenado.

3.- ¿Los capacitores tienen polaridad?

Dependiendo del tipo de capacitor, algunos sí tienen polaridad. Es importante tomar en cuenta esto ya que si es conectado en forma inversa se corre el riesgo de dañarlos. Un ejemplo de esto son los capacitores electrolíticos, que si se invierte la polaridad el encapsulado explota.

4.- ¿Qué cuidados debo tener al reemplazar un capacitor de una tarjeta?

Unos de los principales cuidados que se debe tener al colocar un capacitor nuevo en un circuito electrónico, es el de verificar si tiene o no polaridad y después que el voltaje de operación no sea menor al que originalmente estaba en el circuito.

5.- ¿Qué significan las letras y números impresos sobre algunos de los capacitores?

El primer número y la primera letra se refieren al voltaje máximo de operación; los tres números siguientes indican el valor de la capacidad en picofaradios (pF), así, los dos primeros números corresponden a las dos primeras cifras significativas de la capacidad y el tercero indica la cantidad de ceros que se deben agregar a la derecha. Para conocer la capacidad en microfaradios (uF), basta dividir el resultado entre un millón (1 000 000).

Para expresar este valor en μf, se deve dividir entre 1.000.000:

Numero y letra: voltaje máximo de operación

Numero: capacidad en picofaradios (pf)

Letras: tolerancia

Voltaje máximo de operacion
Combinacion	Equvalencia
1H	50V
2A	100V
2T	150V
2D	200V
2E	250V
2G	400V
2J	630V

Tolerancia
Letra	Equivalencia
F	1%
G	2%
H	3%
J	5%
K	10%
M	20%

Para una mejor comprensión sobre el manejo de estos valores, ponemos dos ejemplos:
